Redundancy Panel 1U | 1U01K10024P0001 | 5213523 |
Redundancy Panel 1U on telineeseen asennettu yksikkö Milleteknikin virtalähteen 24V 15A 1UE tai akkuvarmistusten virranhallintaan. Redundanssipaneelissa 1U on kolme (3) tuloa, mikä tarkoittaa, että siihen voidaan kytkeä jopa kolme (3) virtalähdettä (Virtalähde 24V 15A 1U). Jos kaksi kolmesta virtalähteestä (virtalähde 24V 15A 1U) / akkuvarmistus lakkaa toimimasta järjestelmän virtalähteenä, kolmas ja viimeinen toimiva virtalähde kattaa. Redundanssipaneeli 1U varoittaa, jos jokin virtalähteistä lakkaa toimimasta tai jos kuormasulake rikkoutuu.
Käyttöalue: Kun 24 V virtalähteen redundanssia tarvitaan.
Lue tämä ensin!
Jos mahdollista, jätä 100 mm vapaata tilaa.
Järjestelmä on tarkoitettu käytettäväksi valvotussa sisäympäristössä.
Vain valtuutetut henkilöt saavat asentaa ja huoltaa järjestelmää.
Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön.
Järjestelmän mukana tulevat asiakirjat on säilytettävä siinä tai sen välittömässä läheisyydessä.
Ilmanvaihtoa ei saa peittää. Verkkojännite tulee katkaista asennuksen ajaksi.
Kaikki tiedot voivat muuttua.
Asentamalla tämän tuotteen asentaja tunnustaa ja hyväksyy tämän tuotteen rajoitukset tässä oppaassa kuvatulla tavalla.
Käyttöohjeet alkuperäisessä.
Asennus ja käyttöönotto
Asennus- ja käyttöönotto-ohjeet.
Komponenttien yleiskatsaus

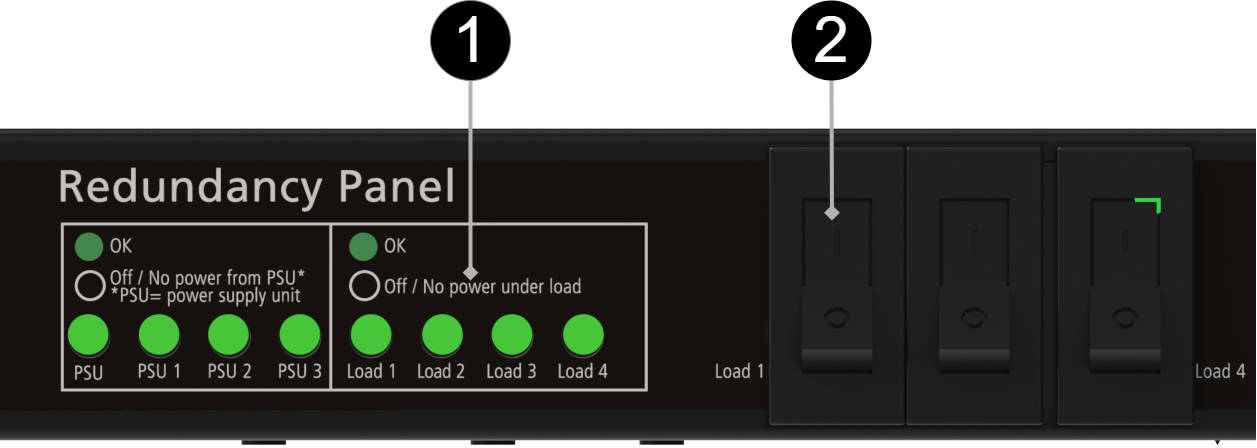

Ei | Selitys |
|---|---|
1 | Merkkidiodi kuormitukselle ja kytketylle Virtalähde 24V 15A 1U |
2 | Kuorman kiinnityslaitteet |
Ei | Selitys |
|---|---|
1 | Kaksinkertainen kokonaishälytys, NO/COM/NC+NO/COM/NC. Kokonaishälytys: hälytys jännitteen katkeamisesta virtalähteestä (Virtalähde 24V 15A 1U) yksi, kaksi ja kolme (riippuen siitä, kumpi on kytketty), lauennut kuorman sulake 1, 2 ja 3, (riippuen siitä, mitkä on kytketty). |
2.1-2.4 | Kuorma 1-4, -- / ++ |
3.1-3.3 | Virtalähteen liitäntä 24V 15A 1U |
Kotelo
Yleiset kokoonpano-ohjeet
Kotelo on asennettava pystysuoraan.
Hyvän ilmanvaihdon varmistamiseksi kotelon ylä- ja sivuilla on oltava vähintään 100 mm vapaata tilaa.
Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti välillä 1,4 - 1,8 m.
Vältä sijoittamista suoraan auringonvaloon, lähelle lämmönlähteitä tai ympäristöihin, joissa on korkea kosteus tai pöly.
Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.
Asennusreiät, etäisyys ja ø.
Kotelo, mitat (LxKxS). | Asennusreiät, etäisyys (L x K) kaapin sisällä | Asennusreiät, kiinnikkeet kaapin ulkopuolella |
|---|
Paino paristoilla
Nettopaino ilman paristoja | Akun tyyppi | Numero | Paristot/paino kappaleelta | Paino paristoilla |
|---|---|---|---|---|
1,8 kg | - | - | - | - |
Asennus 19" telineeseen
Yksikkö on asennettava 19" telineeseen. Kannatin ruuvataan telineeseen M6-ruuvilla ja korimutterilla, vähintään yhdellä kummallakin puolella. Käytä telineeseen sopivaa ruuvia ja mutteria. Ruuvi ja mutteri eivät sisälly.
Nro | Selitys |
|---|---|
1 | Yksikkö on ruuvattu 19" telineeseen. |
Yhteys
Redundanssipaneeli 1HE saa virtaa liitetyistä virtalähteistä (virtalähde 24V 15A 1U. Kytke 24 V:n kuorma kuormaan 1-4.
Liitä virtalähteeseen 24BV 15A 1U
Ei | Selitys |
|---|---|
1 | Liitä ensimmäinen virtalähde 24V 15A 1U tuloon 1. |
2 | Liitä toinen virtalähde 24V 15A 1U tuloon 2. |
3 | Liitä kolmas virtalähde 24V 15A 1U tuloon 3. Katso syöttö 3SISÄÄN |
Syöte 3
Tärkeää
Tämä osio koskee vain, jos kolmea virtalähdettä 24V 15A 1U käytetään redundanssipaneelin 1U kanssa.
Jos käytetään kolmea virtalähdettä 24V 15A 1U, tulon 3 hyppyjohdin on poistettava.
Jos kahta virtalähdettä 24V 15A 1U käytetään yhdessä redunanssipaneelin 1U kanssa, on asennettava hyppyjohdin (punainen ympyrä) (se on asennettu tehtaalta). Jos kolme virtalähdettä 24V 15A 1U jumpperi, (punainen ympyrä) ei ole asennettu.
Ruuvaa kansi irti ja säädä kiinnike.
Ruuvaa kansi irti ja säädä kiinnike.
Irrota hyppyjohdin, kun käytät kolmea virtalähdettä 24V 15A 1U.
Varoitus
Yksikkö ei saa olla jännitteellä siltauksen aikana.
Yhdistä kuorma
24 V kuorma on kytketty näytä pikakontakti.
Hälytystoiminnot
Kaksinkertainen kokonaishälytys: Hälytys, jos jännite katkeaa kuormitussuojan jälkeen.
Yhdistä hälytys
Hälytin on kytketty takaosaan. NO/CO/NC. Käytä mitä tahansa yhteyttä, hälytykset kopioidaan.
Kokonaishälytys: hälytys jännitteen katketessa virtalähteistä yksi, kaksi ja kolme (riippuen siitä, mitkä on kytketty), lauennut kuorman sulake 1, 2, 3 ja 4 (riippuen siitä, mitkä on kytketty).
Käyttöönotto
Kytkennän jälkeen käynnistyksen on tapahduttava seuraavissa vaiheissa:
Kytke virtalähde (ei saa olla jännitteellä asennuksen aikana) ja lataa.
Tarkista, että etuosan sulakkeet ovat PÄÄLLÄ.
Jännite asetettu verkkovirtaan.
Laite toimii normaalisti, kun merkkidiodi palaa tasaisena vihreänä.
Paneelin selitys
Led for | Tila | Selitys |
|---|---|---|
Hälytys | Sammutettu | Normaali operaatio. |
Hälytys | PUNAINEN | Hälytys virtalähteestä Virhe/vika päällä tai lauennut kuormasulake. |
Virtalähteet 1-3 | Vihreä | Normaali toiminta - Virtalähde 24V 15A 1U on kytketty. |
Virtalähteet 1-3 | Sammutettu | Virhe virtalähteessä 24V 15A 1U. |
Kuormat 1-4 | Vihreä | Normaali operaatio. |
Kuormat 1-4 | Sammutettu | Kuorman sulake on lauennut. |
Määräykset ja sertifioinnit
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU |
CE: | CE-direktiivi 765/2008 |
Konedirektiivi | Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone. |
Ekosuunnittelu | Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan. Koska jotkin komponentit voidaan kattaa, paljastamme kuitenkin asiaankuuluvia tietoja antaaksemme asiakkaillemme luottamuksen valintoihinsa |
Tehokkuus (%)[a] | Valmiustilan kulutus, tyypillinen (W): | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
-! | 1,20 W, kun se on kytketty virtalähteeseen 24V 15A 1U | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Nimelliskuormituksella. | |||||||||||||||||||||||||||||||||||||||||||||||||
Tekniset tiedot
Tiedot | Selitys |
|---|---|
Artikkelin nimi | Piirilevyn redundanssi 19R2 |
Virtalähde | Tuote saa virtaa liitetyistä virtalähteistä (virtalähde 24V 15A 1U). |
Lataa lähdöt | Neljä kappaletta, --/++ |
Sisäänkäynnit | Kolme osaa, -- / ++ pikaliitin. |
Hälytys | Kaksinkertainen kokonaishälytys: hälytys, jos jännite katkeaa virtalähteistä yksi, kaksi ja kolme (riippuen siitä, mitkä on kytketty), lauennut kuorman sulake 1, 2 ja 3 (riippuen siitä, mitkä on kytketty). |
Sulakkeet (kuorma). | Automaattiset sulakkeet 10 A |
Teknisten tietojen kotelo
Tekniset tiedot 1U
Tiedot | Selitys |
|---|---|
Nimi | 1U |
Suojausluokka | IP 20 |
Mitata | Korkeus: 44mm, Leveys: 244mm, Syvyys: 280mm. |
Korkeusyksiköt | 1 |
Asennus | 19" teline |
Ympäristön lämpötila | +5 °C - +40 °C. Paras akun käyttöikä: +15 °C - +25 °C. |
Ympäristö | Ympäristöluokka 1, sisätiloissa. 20 % ~ 90 % suhteellinen kosteus |
Materiaali | Pulverimaalattu pelti |
Väri | Musta |
Kaapeliläpiviennit, määrä | 8 |
Takuu, tuki, valmistusmaa ja alkuperämaa
Takuu
Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.
Valmistusmaa
Ruotsi
Valmistaja
Suunnitteli ja valmistaa Milleteknik AB
Tuotteen elinikä, ympäristövaikutukset ja kierrätys
Tuote on suunniteltu ja valmistettu pitkää käyttöikää varten, mikä vähentää ympäristövaikutuksia. Tuotteen käyttöikä (kuluvia osia lukuun ottamatta) riippuu muun muassa ympäristötekijöistä, pääasiassa ympäristön lämpötilasta, komponenttien odottamattomasta kuormituksesta, kuten salamaniskusta, ulkoisista vaikutuksista, käsittelyvirheistä jne. Tuotteet kierrätetään toimittamalla ne lähimpään kierrätyspisteeseen tai lähettämällä ne takaisin valmistajalle. Ota yhteyttä jakelijaasi saadaksesi lisätietoja. Kierrätyksestä aiheutuneita kustannuksia ei korvata.
