Om

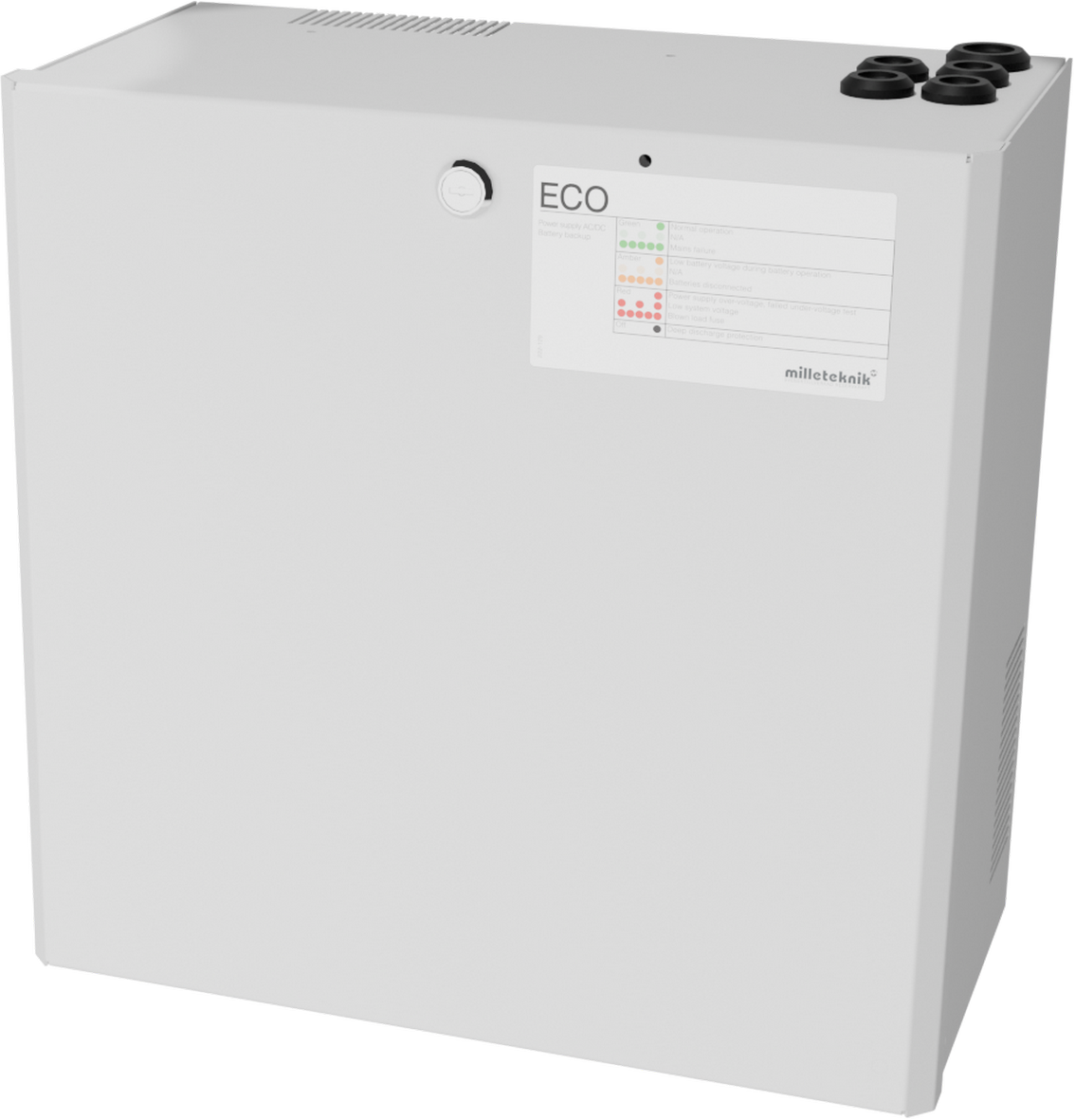

ECO-serien er pålitelige og små batteribackup for bruk med tilgangssystemer, låsesystemer og andre belastninger. Batteriets sikkerhetskopier har kontrollert lading* som forhindrer at batteriene overlades, noe som forlenger levetiden betydelig.

Revisjoner og om dette dokumentets utgave

Gjeldende og nyeste utgave av dette dokumentet er tilgjengelig på www.milleteknik.se.

Dette dokumentets gyldighet kan ikke garanteres da ny utgave publiseres uten forvarsel.

Originalinstruksjoner: Svensk.[1].

Bruksanvisning, tekniske data og oversettelser av disse kan inneholde feil. Det er alltid installatørens ansvar å påse at produktet installeres på en sikker måte.

Symboler

Tabell 1. Symbolforklaring

Symboler

Navn

Forklaring


Advarsel

Fare for elektrisk støt, feil installasjon eller varme overflater. Vises i noen manualer


Legg merke til

Brukes til tilleggsinformasjon som tydeliggjør teksten.


Forsiktighet/Viktig

Indikerer risikoen for skade på utstyret eller funksjonsfeil. Brukes også til informasjon som er viktig, men ikke sikkerhetsrelatert.


Tips

Viser praktiske råd eller snarveier for installasjon, drift eller service.


CE-merking

Produktet er i samsvar med gjeldende EU-direktiver og harmoniserte standarder.


Les håndboken

Les bruksanvisningen før installasjon og service.

soptunna_atervinning.ai

Må ikke kastes i husholdningsavfall

Produktet er omfattet av WEEE-direktivet og må ikke kastes sammen med husholdningsavfall, det må resirkuleres og leveres til et resirkuleringssenter.

Recycle001.svg

Resirkulering

Emballasje, produkter og andre materialer som ikke inneholder elektronikk, må resirkuleres i samsvar med lokale miljøforskrifter.



Notat

Enheten skal installeres på vegg, innendørs.

Temperaturen skal være 15 - 30 °C.

Nettspenning skal være bortkoblet under installasjon.

Kun personer med godkjenning skal installere og vedlikeholde.

Installasjon — generell informasjon

Installasjonen skal utføres av en faglært elektriker i samsvar med gjeldende nasjonale regler for elektrisk installasjon.

Produktet er av beskyttelsesklasse I og må kobles til en jordet 230 V vekselstrømskrets.

  • Den faste installasjonen skal ha en hovedbryter i henhold til IEC 60947-1. Bryteren skal være lett tilgjengelig og tydelig merket med sin funksjon.

  • Tilførselskabelens areal skal være minst 1,0 mm² og utstyrt med sikring T 2,5 A (stiv) eller tilsvarende.

  • AC- og lavspenningskabler må ikke trekkes sammen. Hold kabelrenner eller bunter adskilt.

  • Kontroller at beskyttelsesjord (PE) er riktig tilkoblet før du slår på spenningen.

  • Sørg for fri luftsirkulasjon rundt kabinettet minst 100 mm, med mindre annet er spesifisert. Ventilasjonsåpninger må ikke dekkes.

  • Produktet er beregnet for innendørs installasjon i normalt miljø (forurensning nummer 2 og innendørs klasse 1).

Disse generelle kravene gjelder for alle Milleteknik-produkter med 230 V nettforbindelse.

Krav til hovedbryter, sikring og kabeltverrsnitt

For å oppfylle gjeldende elektriske sikkerhetskrav, skal installasjonen være utstyrt med en hovedbryter i henhold til IEC 60947-1.

Tabell 2. Hovedbryter og sikring

Komponent

Krav

Hovedbryter

En hovedbryter i henhold til IEC 60947-1 skal være inkludert i installasjonen og være lett tilgjengelig. Separert fase (L) og nøytral (N).

Sikring

Tilførselskretsen skal beskyttes av en sikring eller automatisk sikring med nominell strøm i henhold til produktspesifikasjonen. Se enhetens typeskilt.

sikringer

Godkjent type i henhold til IEC 60127.

Kabeltverrsnitt (230 V)

Minst 1,0 mm2

Kabellengde

Ved lengre ledninger bør spenningsfall tas i betraktning slik at driftsspenningen ikke faller under 230 V ± 10% ved enheten.

Strekkavlastning

Alle kabler skal være korrekt avlastet, og dragavlastningen skal kontrolleres før enheten spenningssettes.



Disse kravene gjelder for alle Milleteknik-produkter med 230 V nettforbindelse.

Tabellen nedenfor viser anbefalt kabelareal for lavstrømsinstallasjoner ved forskjellige spenninger, strømstyrker og kabellengder. Verdiene er basert på kobberkabel og et maksimalt spenningsfall på ca. 3% for å sikre drifts

Tabell 3. Kabelområdet svak strøm

V

Strømstyrke (A)

Kabellengde 10 meter

Kabellengde 30 meter

Kabellengde 60 meter

Kabellengde 100 meter

24 V

1A

0,75 mm2

0,75 mm2

1,5 mm2

1,5 mm2

24 V

3A

0,75 mm2

0,75 mm2

1,5 mm2

2,5 mm2

24 V

5A

0,75 mm2

1,5 mm2

2,5 mm2

4 mm2

24 V

10A

1,5 mm2

2,5 mm2

6 mm2

-*

24 V

15A

1,5 mm2

4 mm2

-*

-*

24 V

25A

2,5 mm2

6 mm2

-*

-*

24 V

40A

4,0 mm2

-*

-*

-*

* Kabelområdet vil overstige dimensjonene på koblingsterminalen, derfor er det ikke mulig å bruke kabel større enn 6 mm!



Navn, artikkelnummer og e-nummer

Tabell 4. Navn, artikkelnummer og e-nummer

Navn

Artikkelnummer

E-nummer

ECO 24V 10A L

LA01C10424P100

52 137 82

ECO 24V 5A L

LA01C10424P050

52 137 81



Komponentoversikt

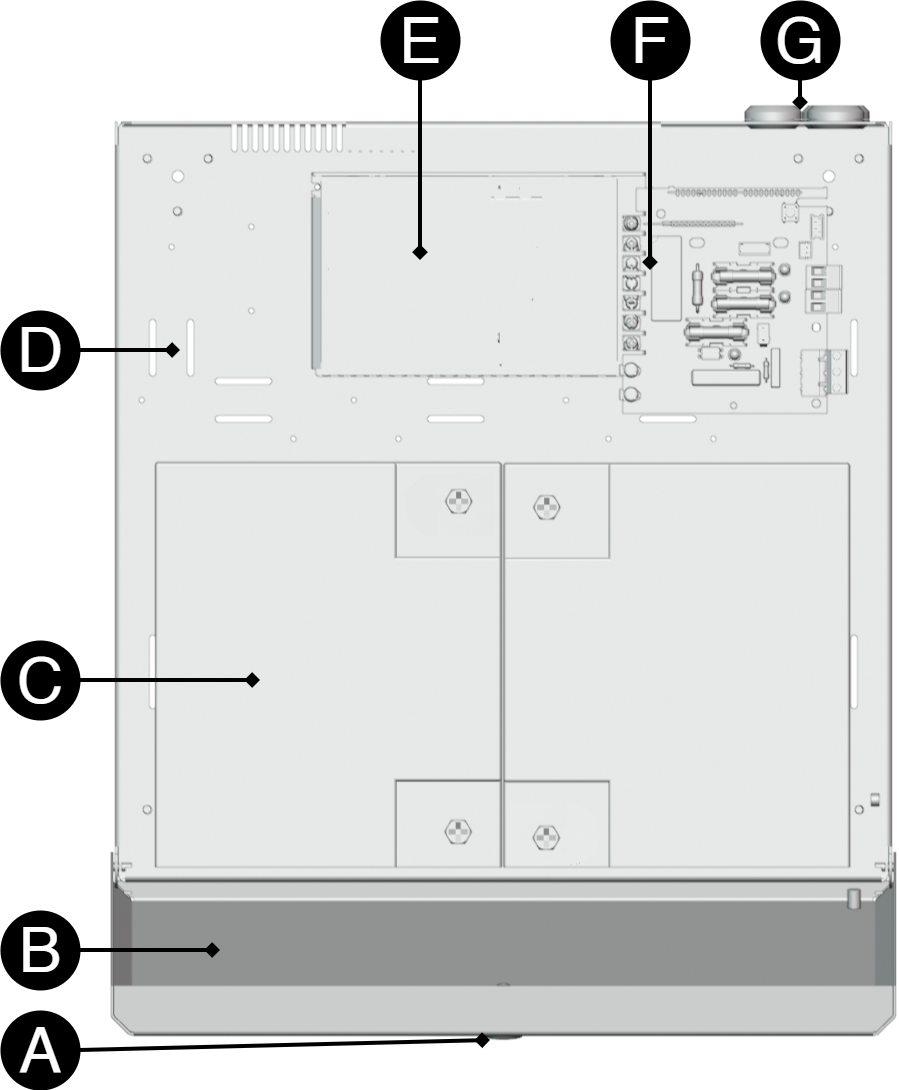

Komponentoversikt ECO L

Tabell 5. Komponentoversikt ECO L

Bokstav

Forklaring

A

Lås.

B

Lokk.

C

Batterier.

D

Plass til valgfrie kort (3 stk).

E

Strømforsyning, varierer med konfigurasjon.

F

Kretskort.

G

Kabelgjennomføringer.



Valgfrie kortposisjoner

Det er plass til valgfrie kort i den mindre formfaktoren (85 x 37 mm).

Notat

Selv om det kan passe tre valgfrie brett, er det ikke trygt å jobbe elektrisk - kontroller alltid at brettet drives av en strømforsyning før installasjon.


Valgfrie kort skyves inn i sporene på huset.

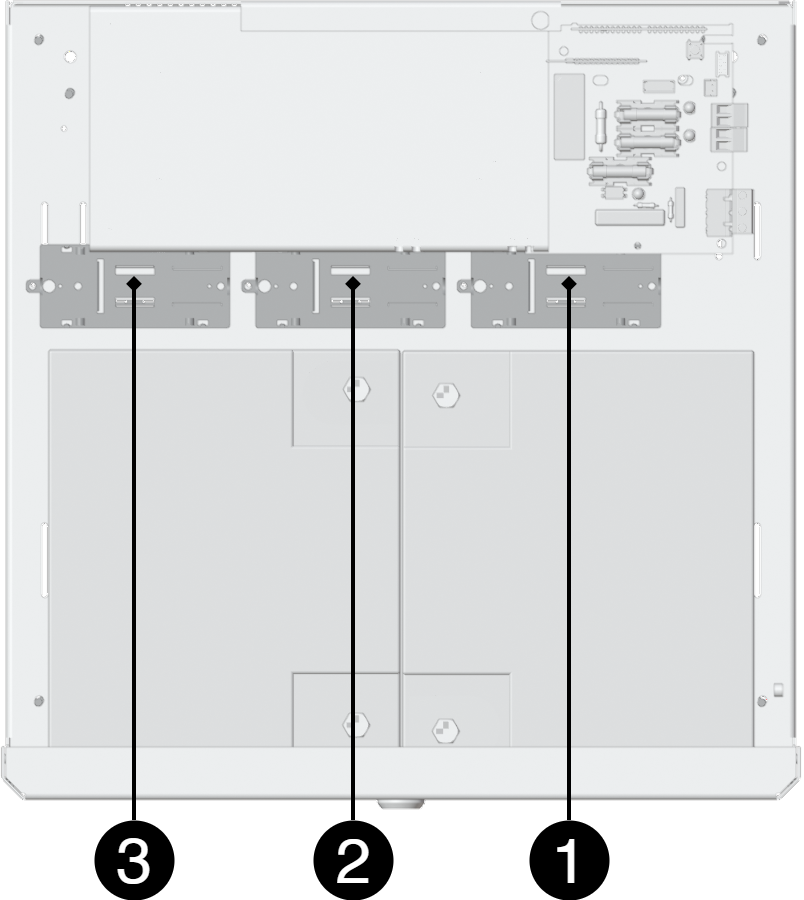

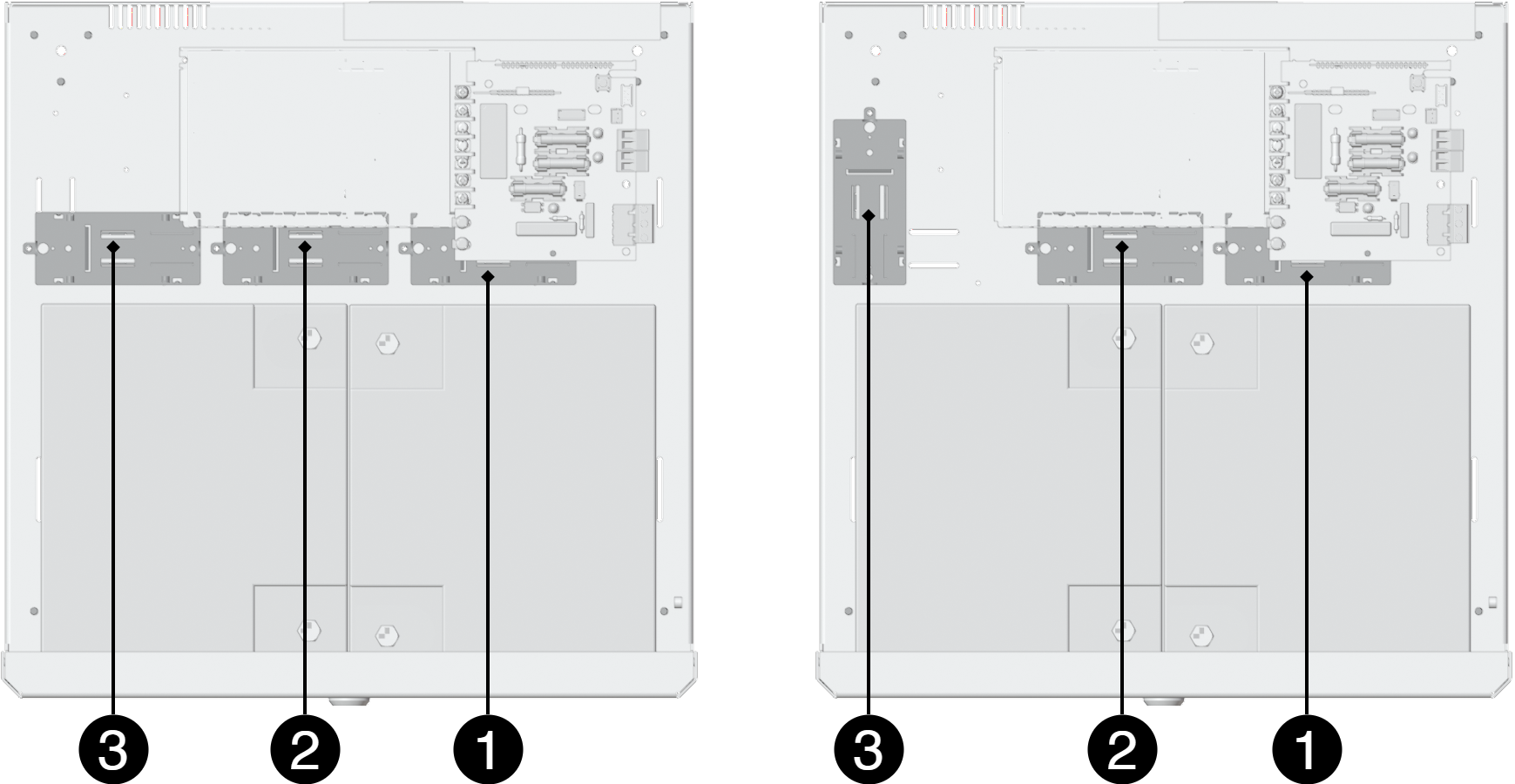

Figur 1. Posisjoner på valgfrie brett i ECO 24V 5A L
Posisjoner på valgfrie brett i ECO 24V 5A L


Tabell 6. Posisjoner for valgfrie kort

Betegnelse

Forklaring

A

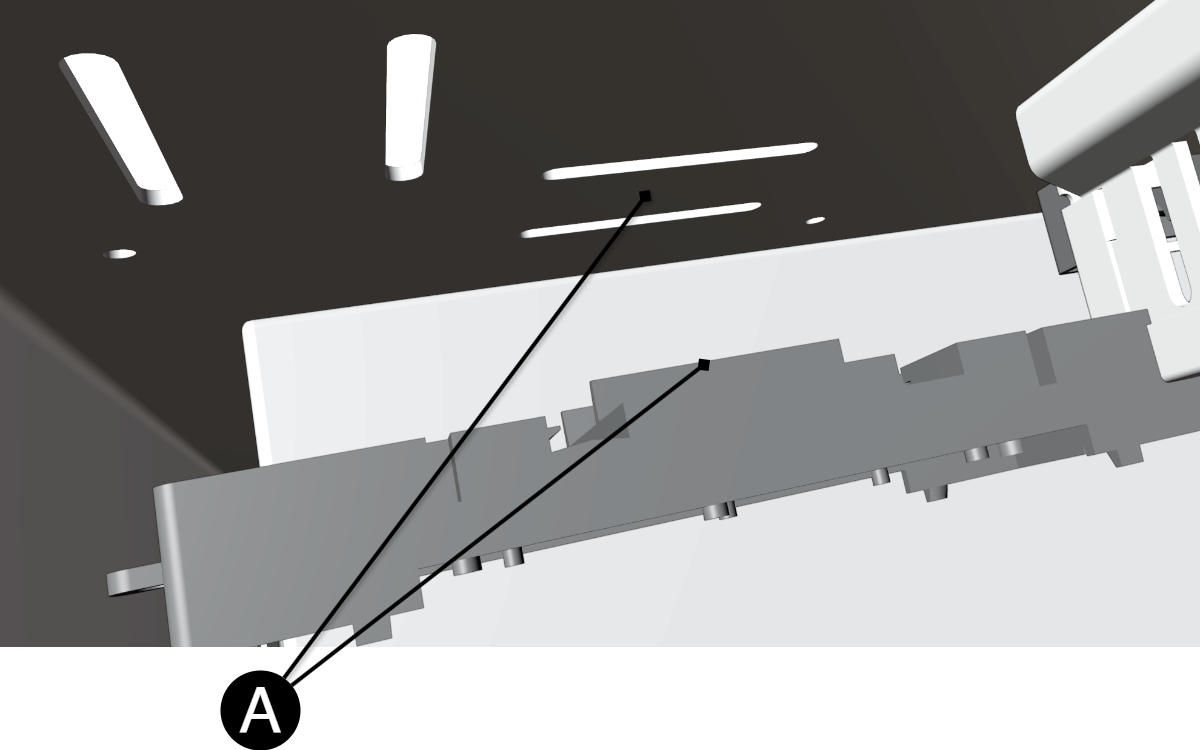

Slisser og tilsvarende hull i huset der det valgfrie kortet trykkes.

1

Plassering for valgfrie kort.

2

Plassering for valgfrie kort.

3

Plassering for valgfrie kort. Dette anbefales når ledninger krever ekstra plass



Viktig

ECO 24V 5A L: I posisjon 3 kan valgfrie kort monteres på to måter - vertikalt eller horisontalt - avhengig av ledningene som gir best tilgang.

Innkapsling

Montering - veggmontering

  • Produktene skal monteres på en stabil vegg eller monteringsplate med tilstrekkelig bæreevne for vekten av kabinettet, inkludert batterier.

  • Kabinettet er montert vertikalt.

  • Bruk fire skruer med en diameter på 4-5 mm, avhengig av underlaget.

  • Anbefalt avstand mellom skruehode og vegg skal være 1,5-2 mm. Brukte medfølgende avstandsstykker er fordelt på + 20 mm.

  • For montering på gips, bør veggankere eller ekspansjonsbolter brukes.

  • Ved montering på betong eller murstein brukes veggplugger eller tilsvarende feste.

  • For god ventilasjon bør det være minst 100 mm ledig plass over og på sidene av kabinettet.

  • Enheten skal monteres i en behagelig arbeidshøyde, normalt mellom 1,4 og 1,8 m over gulvet.

  • Unngå plassering i direkte sollys, nær varmekilder eller i miljøer med høy luftfuktighet eller støv.

  • For utendørs bruk skal bare kabinetter med spesifisert IP-klasse for utendørs bruk brukes.

  • Installasjonen skal utføres i samsvar med gjeldende installasjonsregler og av en kompetent installatør.

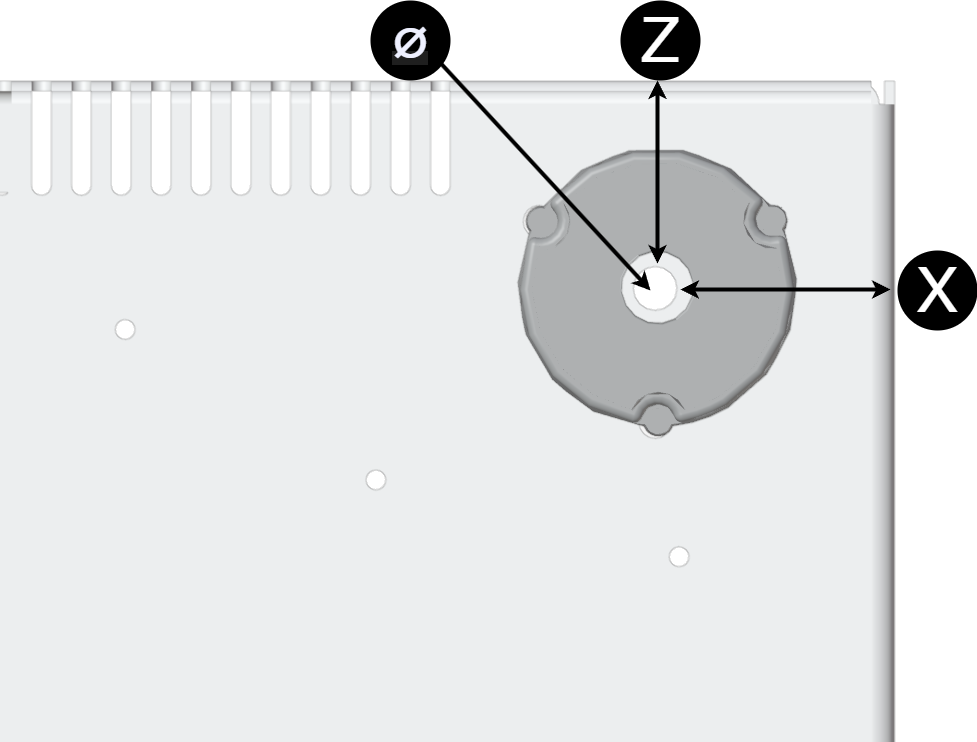

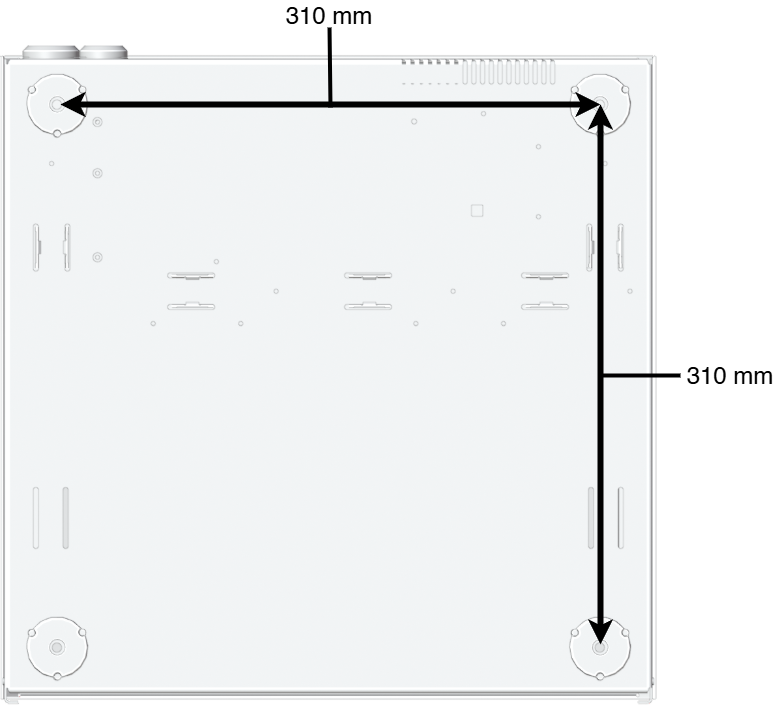

Dimensjoner for montering

Enheten er montert på veggen.

Tabell 7. Dimensjonshullbilde

Betegnelse

Mål

5 mm

Z

24 mm

X

27 mm



Batterier – sette i og koble til

Tilkobling av batterier, 24V

Obs

Kontroller batterispenningen når du slår på. Før installasjon må spenningen til hvert enkelt batteri måles. Koble aldri til to batterier hvis terminalspenning avviker med mer enn 0,3 V (maks 0,4 V). For stor spenningsforskjell kan indikere et skadet batteri og føre til ytelsesforringelse, batteriskade eller overoppheting med risiko for brann.

Nettspenningen bør være utkoblet ved innkobling av batterier

  1. Skyv batterier inn fra siden med batteripolene mot midten. Bruk bare nye batterier ved installasjon og batteriskifte.

  2. Koble til sikringer på batterier. Koble rød kabel til + (pluss) og svart kabel til - (minus).

  3. Koble på kabler fra batteribackup på batterier. Koble rød kabel til + (pluss) og svart kabel til - (minus).

Figur 2. Skyv batteriet inn fra siden med batteripolene mot midten.
Skyv batteriet inn fra siden med batteripolene mot midten.

Bildet viser hvordan kabler skal kobles.



CEO-FLX

Hovedkort - beskrivelse

Tabell 8. Kretskortoversikt, Forklaring

Nei.

På kretskort

Forklaring

A

-

Hull for stivere på kommunikasjonstavler.

B

-

Ermelist for tilkobling av kommunikasjonskort.

1

-

Valgfrie kort for kommunikasjon.

2

-

CPU-kort.

3

S1

Trykknapp for kun å starte med batterier.

4

J39

Tilkobling til krafttrinn.

5

J31

Viftetilkobling.

6

J24

For å sikrere, EXT lastkort.

7

D1

LED, lyser grønt ved full sikring, F6, på utgang 1

8

J33 og J14

Last utganger +/-.

9

D16

LED, grønn på sikring, F2, på utgang 1

10

D10

LED, lyser grønt når nettspenningen er påført.

11

J23

Tilkobling strømnettet, 230 V AC inn.



Tabell 9. sikringer

Betegnelse

Sikring

Forklaring

F7

T16A

Batterisikring.

F2, F6

5 A enhet: T5A 10A enhet: T10A

Lastsikring, +.



Advarsel for utskifting av sikringer (A)

Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.

Dersom produktet leveres med påmontert 230 V støpsel, kobles strømmen til ved å sette støpselet i en egnet stikkontakt. Instruksjonene nedenfor gjelder utelukkende for enheter som leveres uten ferdigmontert kabel og støpsel.

Koble til strømnett

Koble strømnett til hovedkort med terminalblokk

Trekk strømnettkablene gjennom kabelinnføringen i innkapslingen.

Sikre L og N med buntebånd.

Viktig

Nettledninger må holdes atskilt fra andre ledninger for å unngå EMC-forstyrrelser.

Viktig

beskyttende jorden (PE) skal kobles til PE-terminalen på hovedkortet. Hovedkortet er jordet via monteringspunktene i kabinettet, noe som sikrer riktig potensiell utjevning mellom PCB og kabinett. Dekselet er også jordet gjennom jordkabel/jordflette mellom deksel og kabinett for å opprettholde kontinuitet og EMC-funksjon

Figur 3. Koble til strømnett på hovedkortet
Koble til strømnett på hovedkortet

Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre L (F) og N med buntebånd.



Tabell 10. Strømnettilkoblinger

Bokstav

Forklaring

L

L=Line

N

Null

PE

Vernejord



Tilkobling til nett 230 V AC på kretskort

Kontroller slik at markeringen på kretskortet stemmer overens med kabelplasseringen på terminalen.

Tabell 11. Koble til last

På kretskort

Sokkel Nei

Forklaring

+ LAST -

J33

Tilkobling for last +/-.

+ LAST -

J14

Tilkobling for last +/-.



Maksstrøm

Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.

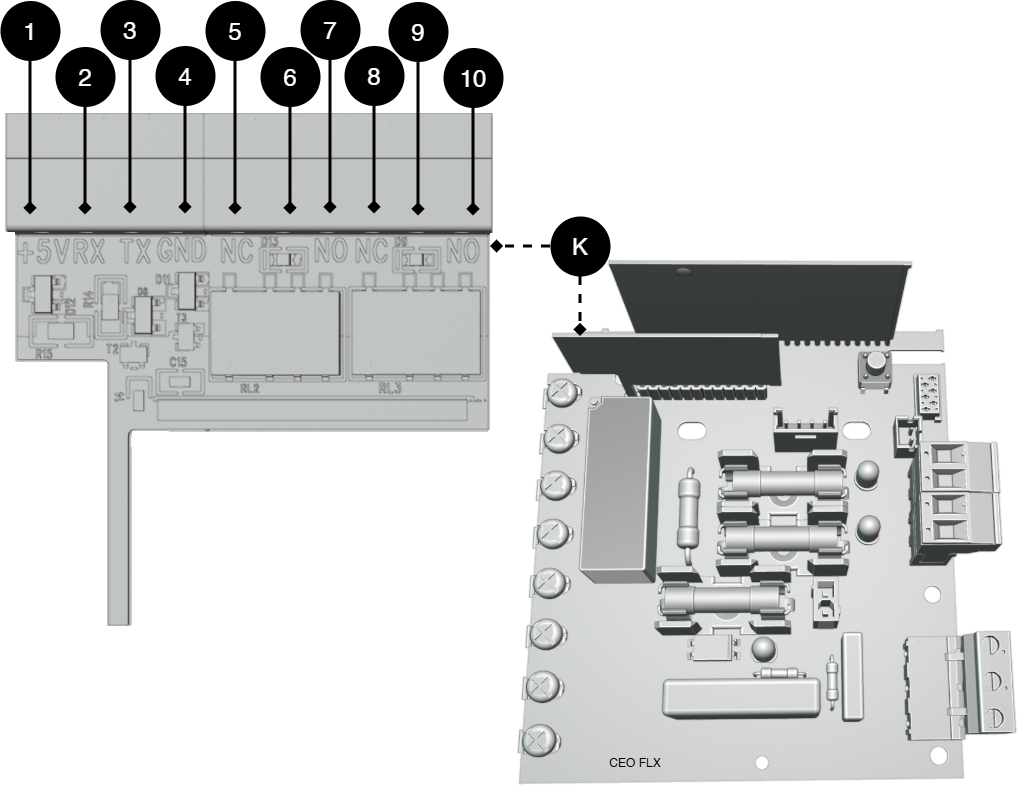

Alarm- og kommunikasjonskort installasjon og kortbeskrivelse

Viktig

Kortet er et alternativ for produkter som har CEO-FLX moder/kontrollkort.

Alarmkortet brukes til å overføre alarm- og statusinformasjon mellom CEO-FLX-kortet og eksterne systemer. Det gir muligheten til å sende alarmer via reléutganger i tillegg

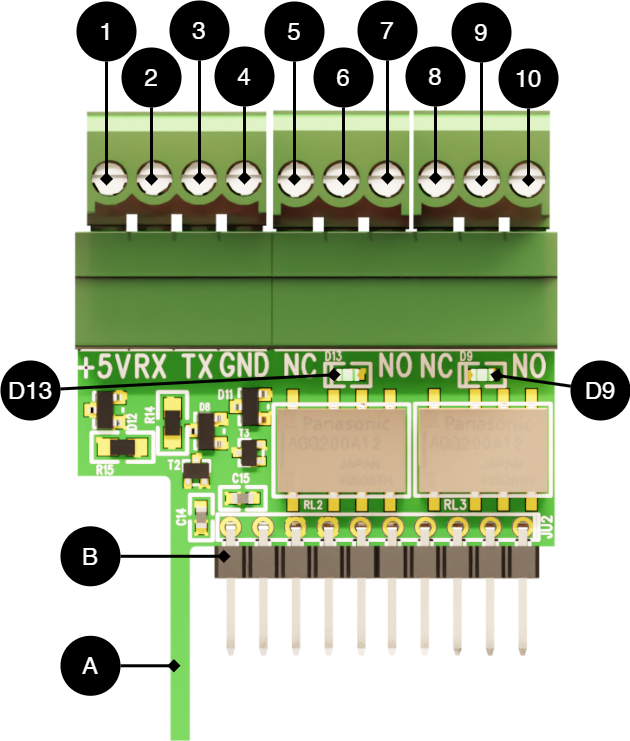

Tabell 12. Alarmer og kommunikasjonskort

Nei.

På kortet

Forklaring

K

-

Alarmkort som monteres på CEO-FLX-kortet, som bildet viser.

A

-

Støtte for stabilitet og for ikke å koble brettet feil.

B

-

Pinnestrimmel.

D13

D13

LED indikerer reléhvilemodus (grønt lys).

D9

D9

LED indikerer reléhvilemodus (grønt lys).

1

+5V

Tilkobling til PowerWatch.

2

RX

3

TX

4

GND

5

NC

Reléutgang 1 - normalt lukket (bruddkontakt).

6

COM

Reléutgang 1 - felles kontakt.

7

NO

Reléutgang 1 — normalt åpen (lukket kontakt).

8

NC

Reléutgang 2 - normalt lukket (bruddkontakt).

9

COM

Reléutgang 2 - felles kontakt.

10

NO

Reléutgang 2 — normalt åpen (lukket kontakt).



PowerWatch-kompatibel


Produktet er kompatibelt med PowerWatch.

Tips

ECO-produkter med CEO-FLX hovedkort krever et separat kommunikasjonskort (valgfritt) for PowerWatch-funksjonalitet.

Idriftsettelse – slik starter du enheten

Koble til i denne rekkefølgen

For å minimere risikoen for feil som kan oppstå i forbindelse med kortslutning, skal tilkoblinger til hovedkort skje i denne rekkefølgen.

Tabell 13. Koble til i denne rekkefølgen

Betegnelse

K

Kommunikasjonskort (valgfritt) tilkobling for kommunikasjon og alarm via relé.

1

Koble til last.

2

Koble til batterier.

3

Koble til strømnettet.



Det kan ta opptil 72 timer før batteriene er fulladet.

Alarm vises på LED

Ved normal drift lyser LED-en grønt.

Tabell 14. Indikatordioden viser.

Indikatordiode viser

Tekst på panelet

Forklaring

Lyser fast grønt

Normal drift

Systemet er i normal drift. Nettspenning er tilgjengelig og batteriet er fulladet.

Sakte grønne blinker

N/A

Ikke til stede i denne modellen.

Raske grønne blinker

Strømfeil

spenningen mangler. Enheten er slått på batteriet. Kontroller innkommende feed

Lyser fast gult

Lav batterispenning under batteridrift

Batterispenningen er lav under batteridrift. Systemet vil snart slå seg av når batteriene er utladet.

Sakte gule blinker

N/A

Ikke til stede i denne modellen.

Raske gule blinker

Batterier frakoblet

Batteriet er ikke tilkoblet eller har dårlig kontakt. Kontroller batterikabler og sikringer.

Lyser fast rødt

Strømforsyningsoverspenning, mislykket underspenningstest

Strømforsyningen har feil inngangsspenning eller er utenfor toleranse. Kontroller spenningen på strømforsyningen.

Sakte røde blinker

Lav systemspenning

Systemspenningen er lav. Kan skyldes høy belastning, utladet batteri eller problemer i

Raske røde blinker

Blåst lastsikring

Lastsikringen har løsnet. Kontroller lasten og bytt sikringen om nødvendig

Svart/Av

Dyp utladningsbeskyttelse

Ved dyp utladning slås enheten av og lysdioden slukker. Dette er normalt og beskytter batteriene. Nettspenningen må tilbakestilles for å starte på nytt



Når systemet er i drift: Dersom LED-en ikke lyser, er dyputladningsbeskyttelse er aktivert.

Notat

Hvis indikatorlampen blinker hvert 15. sekund, er batteriet fulladet og ladingen er i hvilefase for å forlenge batteriets levetid. I tilfelle strømbrudd i hvilefasen, bytter batteribackupen til batteridrift som vanlig

Vedlikehold

Kontroller viften årlig. Viften skal rotere problemfritt uten ulyd. Hold viften fri for støv og smuss. Viften må byttes dersom den ikke roterer problemfritt, eller dersom den er så tilsmusset at det ikke er mulig å rengjøre den ordentlig. Hvis viften ikke fungerer godt, hindres luftstrømmen i enheten, noe som øker varmen i innkapslingen. Dette kan føre til at batterikapasiteten blir dårligere og at batteriene må skiftes oftere.

Sikkerhetsinformasjon - Service og feilsøking

  • Hvis mulig, må du bryte nettspenningen før du starter noe arbeid, for eksempel service, batteribytte, måling eller feilsøking.

  • Fjern batterisikringen/pluggen før du arbeider på DC-siden.

  • Kontroller at alle kabler er riktig tilkoblet og jordet før du setter enheten på nytt.

  • Produktet kan inneholde komponenter som blir varme under drift. Unngå å berøre interne komponenter rett etter at strømmen er slått av.

  • Hvis sikringene kobles ut gjentatte ganger, se Feilsøking eller koble fra enheten og ta kontakt med Milleteknik teknisk support.

  • Ved mistanke om skade, inntrenging av væske eller brent lukt må produktet ikke brukes før det er kontrollert av kvalifisert personell.

  • Under drift skal huset lukkes og låses (hvis enheten har en lås).

  • Kun autorisert servicepersonell kan utføre reparasjoner på enheten.

  • Bruk kun originale sikringer og batterier av samme type og verdi som angitt i håndbok/produktarket.

Milleteknik er ikke ansvarlig for skader forårsaket av feil håndtering, modifikasjon eller ikke-godkjente komponenter.

Feilsøking

Hvis enheten ikke fungerer som forventet, gå gjennom følgende kontroller:

Tabell 15. Feilsøking

Problem

Mulig årsak

Tiltak

Ingen utgangsspenning.

Ingen nettspenning, sikring utløst eller batterisvikt.

Kontroller tilførselen, sikringene og batteritilkoblingene.

Batteriet lades ikke.

Feil batteritilkobling eller batterisikring har utløst.

Kontroller batterikablene og bytt batterisikring om nødvendig.

Enheten starter, men gir alarm.

Batterier som ikke er tilstrekkelig ladet eller defekt last eller batteri.

Vent 72 timer til batteriene er fulladet. Kontroller at belastningen ikke overskrider enhetens merkestrøm.

LED blinker.

Informasjon, advarsel eller feil.

Se panel eller håndbok for forklaring.

Sikringer går ofte.

Kortslutning eller overbelastning.

Kontroller tilkoblede enheter, bytt sikringen først etter at årsaken er løst.

Enheten blir varm

Høy belastning eller utilstrekkelig ventilasjon

Kontroller at nominell strøm ikke overskrides og at luftstrømmen er tilstede rundt huset.



Hvis problemet vedvarer etter disse kontrollene, kan du kontakte Milleteknik-kundestøtte og oppgi produktnavn, serienummer og en kort feilbeskrivelse.

Produktblad - Tekniske data

Produktblad - strømforsyning fra Milleteknik

ECO strømforsyning med batteribackup

Figur 4.



Navn, artikkelnummer og e-nummer

Tabell 16. Navn, artikkelnummer og e-nummer

Navn

Artikkelnummer

E-nummer

ECO 24V 10A L

LA01C10424P100

52 137 82

ECO 24V 5A L

LA01C10424P050

52 137 81



Teknisk beskrivelse

ECO leverer tilgangskontrollsystemer, låsesystemer og andre sikkerhetsprodukter i en eiendom drevet av 24 V DC. Likrikteren i strømforsyningen konverterer 230 V AC ned til 24 V DC

ECO i L-kabinett er en kompakt og robust strømforsyning med lader og plass til opptil 2 × 45 Ah batterier. Tre VMC-spor gir fleksibilitet for forskjellige sikkerhetsinstallasjoner. Huset er hvitlakkert med nøkkellås og LED-indikasjon. Enheten har innebygd beskyttelse mot overbelastning, overspenning, overtemperatur, kortslutning og dyp utladning. Alarmutgang for blant annet strømbrudd, sikringsfeil og lav batterispenning. Kontrollert lading beskytter batteriene og kaldstart muliggjør drift uten nettspenning

Tabell 17. Raske fakta

Raske fakta

Data

Forsyningsspenning (V)

230 V vekselstrøm - 240 V vekselstrøm, 47 Hz - 63 Hz.

Spenning ut (V)

27,3 V DC, (24 V).

Strømutgang (A), maks belastningsstrømutgang.

5A. 10 A.

Batterier[a]

2 x 45 Ah

[a] Anbefalt. Hvis batterier er inkludert, er det indikert, ellers bestilles batterier separat



Bruksområder

Bruksområder

Ja

Nei

Tilgangssystem (dørleser, magnetisk lås, elektrisk terminalplate osv.)

Elektronikk

Tabell 18. Trykte kretskort og egenforbruk

Kretskort

Selvforbruk (i batteridrift)

Annet. info

CEO-FLX

50 mA

-



Tabell 19. Elektriske data

Elektriske data

Data

Forsyningsspenning (V)

230 V vekselstrøm - 240 V vekselstrøm, 47 Hz - 63 Hz.

Ladestrøm

Avhengig av strømuttaket. Maks 5 A.Maks 10A

Effektivitet[a]

86% (5A)87% (10A)

Standby-forbruk

Data mangler.

Spenning ut

27,3 V DC, (24 V).

Spenning ut i batteridrift

24 i DC.

sikringer

Beskyttelse av strømnettet

2,5 A.

Lastsikring

5A. 10 TIMER.

Batterisikring

16.

Nåværende (A)[b]

5A. 10 A.

[a] Ved nominell belastning.

[b] Strømuttak/belastning er spesifisert som maks, normal strømutgang skal være 80% av maks.



Last utganger

Tabell 20. Last utganger

Last utganger

Data

Antall lasteutganger

2



Viktig

Merk at utgangene deler seg med den totale maksimale belastningen. Verdien gjelder ikke per utgang

Tabell 21. Total maksimal belastning og anbefalt belastning.

Modell

Total maks belastning

Anbefalt totalbelastning (80%)[a]

5A

5A

4A

10A

10A

8A

[a] Vanligvis anbefales 70-80% av maksimal belastning i kontinuerlig drift, avhengig av produktets termiske marginer.



Alarm og beskyttelse

Tabell 22. Antall relé som alarm kan gis på

Antall reléer

Alarm på koblingsrelé?[a]

[a] Relé, vekslende potensialfrie kontakter.



Tabell 23. Alarm og beskyttelse

Alarm og beskyttelse

Ja

Nei

Frakoblede batterier, cellefeil

Strømbruddsalarm, 10 sek forsinkelse

Buzzeralarm, strømbrudd, sikringsfeil, laderfeil, batterier ikke tilkoblet

Beskyttelse

Kortslutningsbeskyttelse

Dyp utladningsbeskyttelse, se Batteri[a]

Overbelastningsbeskyttelse/Overspenningsvern

Overtemperaturbeskyttelse

Batteriladningsbeskyttelse/kontrollert lading[b]

Kaldstart

Starter direkte fra batteridrift uten nettspenning.

[a] Når den dype utladningsbeskyttelsen er aktivert, slås enheten av og lysdioden slukker.

[b] Kontrollert lading beskytter og forlenger batteriets levetid.



Kommunikasjon og indikasjoner

Tabell 24. Kommunikasjon og indikasjoner

Kommunikasjon og indikasjoner

Ja

Nei

Annet. info.

Kommunikasjon

Kommunikasjon med foreldresystemet eksisterer ikke.

PowerWatch[a]

Fungerer med PowerWatch forutsatt at det valgfrie kommunikasjonskortet er installert.

Indikatorer/lysdioder

LED viser informasjon og alarmer på kretskort og på utsiden av huset.

[a] PowerWatch består av en kabel og programvare, den bestilles separat.



Tabell 25. Bestillingsinformasjon for PowerWatch

Navn

Varenr.

E-nummer

PowerWatch

A-OT0000UPG02P2V3P3

52 137 06



Tabell 26. Alarmer som kan stilles inn i PowerWatch

Alarmer som kan stilles inn i PowerWatch

Enheten er ikke kalibrert

Ikke-tilkoblet batteri

Laderfeil, overspenning

Laderfeil, underspenning

Lav batterispenning, i batteridrift

Sikringsfeil ved belastning

Strømbrudd, forsinkelse 10 sekunder

Viftefeil, (i tilfelle ekstern tilkoblet vifte)



Batteri

Tabell 27. Tekniske data - Batterier

Batteri

Data

Batteritype

Vedlikeholdsfrie AGM-batterier (blysyre).

Dyp utladningsbeskyttelse

Aktiveres når systemspenningen faller under ca. 20 V DC.

Anbefalte batterier[a]

2 x 45 Ah

[a] Hvis batterier er inkludert, er det indikert, ellers bestilles batterier separat.



Innkapsling og mekanikk

Tabell 28. Innkapsling og mekanikk

Innkapsling og mekanikk

Data

Innkapsling

IP-klasse

IP20

Materialer

Pulverlakkert ark.

Farge

Hvit

Høydeenheter

10

Kabelgjennomføringer

5 stk.

Låse

✔, 2 stk. nøkler inkludert.

Vifte i kabinettet

Viften sitter i strømforsyningen.



Informasjon om dimensjoner, vekt og emballasje

Tabell 29. Mål

Dimensjoner, (BxHxD).

Dimensjoner med emballasje[a]

370 x 370 x 195 mm

380 x 380 x 200 mm

[a] Dimensjoner (BxHxD) på produkt og emballasje kan variere, dette skyldes at produktet kan ligge andre steder i pakken.



Tabell 30. Vekt

Netto vekt

Vekt med emballasje

6,1 kg

6,3 kg



Tabell 31. Emballasje

Emballasje

Info

Emballasje

Kartong og støtbeskyttelse i papp.

Mengde i pakke

1 stk.

Emballasjetype (GS1 T0137)

BX-boks.



Montering, installasjon og kvalifikasjonskrav

Tabell 32. Montering

Montering

Veggen.



Tabell 33. Installasjon

Installasjon

Ja

Nei

Annet. info

Fast installasjon.

-



Kvalifiseringskravene varierer mellom land. Tabellen oppsummerer nasjonale krav til henholdsvis fast installasjon og tilkobling av utstyr med stikkontakt

Tabell 34. Kvalifiseringskrav etter land. Gjelder bare installasjonen av dette produktet i en fast nettverkstilkobling

Tillatelseskrav for installasjon

Fast installasjon (230 V)

Plugg

Annet. info

Sverige

Fast installasjon kan utføres av teknikere, men skal være under ansvar av en kompetent installatør. (Elektrisk sikkerhetslov, SS 436 40 00) Pluggen kan kobles til uten autorisasjon.

Norge

Krav til kvalifiserte elektrikere også for utstyr med stikkontakt i faste installasjoner. (NOK 400, DSB

Finland

Pluggen kan kobles til uten autorisasjon. (Tukes, SFS 6000

Danmark

Pluggen kan kobles til uten autorisasjon. (Sikkerhetsstyret

Tyskland

Alle faste installasjoner krever en kvalifisert elektriker i henhold til VDE 0100. Stikkontakter kan kobles til uten autorisasjon, men bare av person med grunnleggende elektrisk kunnskap («Elektrotechnisch unterwies



Anbefalte alternativer

Anbefalte alternativer for spesifikke installasjons-, sikkerhets- og funksjonelle behov.

Tabell 35. Navn, delenummer og E-nummer

Navn

Varenr.

E-nummer

Relé-/kommunikasjonskort ECO-serien (CEO-FLX)

A-AL1224CEO01

52 137 85



Drift og vedlikehold

Tabell 36. Drift

Drift

Data

Annet. info

Miljø

Innendørs miljøklasse 1.

-

Driftstemperatur (anbefalt)

+15° C til+25° C

For best batterilevetid. Høyere temperaturer forkorter batteriets levetid betydelig.

Driftstemperatur (tillatt)[a]

+5° C til+40° C

Klasse 1 i henhold til EN 50131-6/EN 60839-11

Last, strømforsyning

80%

Gjennomsnittlig belastning skal ikke overstige 80% av strømforsyningens nominelle kapasitet.

Ventilasjon, fri avstand rundt kabinettet.

100 mm

Ventilasjonsåpninger må ikke blokkeres eller tildekkes.

[a] Angir det tillatte omgivelsestemperaturområdet der produktet kan fungere uten skade. Se også tabell over batterilevetid.



Tabell 37. Vedlikehold

Ja

Nei

Intervall

Annet. info

Årlig

Batteriterminalspenning må måles. Sørg for at gjennomsnittlig belastning ikke overstiger 80% av strømforsyningens nominelle kapasitet.

Vedlikeholdsfri.



Tabell 38. Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)

Klasse

Type

Temperaturområde

Miljøklasse 1

Oppvarmet innendørs (type kontor/bolig).

+5° C til+40° C

Miljøklasse 2

Vanligvis innendørs (type lager/trapperom, ikke temperaturkontrollert).

-10° C til+40° C

Miljøklasse 3

Beskyttet utendørs.

-25° C til+50° C

Miljøklasse 4

Generelt utendørs.

-25° C til+60° C



Tabell 39. Referansetabell: produsentens oppgitte levetid og anbefalt batteribytte

Batteritype (designlevetid)[a]

Batteriutskiftningstid ved normal drift, +20° C.

Utskifting under varm drift, +30° C

Utskifting under varm drift, +40° C

3 - 5 år

2 - 3 år

1 - 1,5 år

0,5 - 0,75 år

6 - 9 år

5 - 6 år

2,5 - 3 år

1,2 - 1,5 år

10 - 12 år

6 - 7 år

3 - 3,5 år

1,5 - 1,75 år

15+ år

10 - 12 år

5 - 6 år

2,5 - 3 år

[a] Gyldig i tilfelle helt ubrukt batteri lagret under optimale forhold.



Driftstid ved batteridrift

Reservedriftstiden i batteridrift avhenger av hvor stor last som er koblet til strømforsyningen. Hvis belastningen varierer, som ved hyppig åpning av dørlåser, reduseres tiden som batteriene kan fortsette å drive sikkerhetssystemet. For å få et estimat av reservedriftere, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/

Sertifiseringer og godkjenninger

Tabell 40. Godkjent i henhold til

Samsvarer med

Direktiver

C.E.

CE-merking i henhold til (EC) 765/2008

EMC

EMC-direktiv 2014/30EU

Elektrisk (LVD)

Lavspenningsdirektivet: 2014/35/EU



Miljødata

Tabell 41. Miljødata

Miljødata

J/N

Información

Annet. info.

Byggevaredeklarasjon

Ja, se iBVD på www.milleteknik.se.

-

REACH-informasjonsplikt

(EF) nr. 1907/2006

Ja, se DoC på www.milleteknik.se Produktet er i samsvar med REACH-forordning (EF) nr. 1907/2006.

Hvis det er tomt, er produktet ikke dekket.

SVHC-stoffer, CAS/EC

Ja, bly, 7439-92-1/231-100-4

For tekst, se iBVD på www.milleteknik.se. Hvis plot=subjekt mangler

Underlagt RoHS-direktivet, (EU) 2015/863)

Ja, se DoC på www.milleteknik.se

WEEE

2012/19/EU

Produktet inneholder elektriske komponenter eller ledninger og dekkes av WEEE-direktivet (2012/19/EU).

Hvis det er tomt, er produktet ikke dekket. Uttjente produkter må returneres til et resi

Batteriforordningen

(EU) 2023/1542

SCIP nr

2008/98/EF

Ja, registrert i henhold til EUs avfallsdirektiv der det er aktuelt, (2008/98/EF).

Hvis det er tomt, er det ikke nødvendig med noe SCIP-nummer.

Konfliktmineraler

(EU) 2017/821

✗/✗/✗/✔

Nei = gull, wolfram, tantal, kobolt. Ja = Tinn

Tinn i lodder i kretskort kjøpt gjennom en svensk leverandør.

Inneholder nanomaterialer:

EF 1272/2008

Produktet inneholder ikke nanomaterialer.

-

Økodesign

2009/125/EF

Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon[a], der det er aktuelt, for å gi våre kunder tillit til deres valg.

Maskindirektivet

2006/42/EF

Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).

Vil bli erstattet av maskinforordning (EU) 2023/1230, som vil gjelde i 2027.

[a] Standby-forbruk og strøm.



soptunna_atervinning.ai

Leveringstid, garanti og vilkår

Tabell 42. Leveringstid, garanti og vilkår

Leveringstid, garanti og vilkår

Info

Garantiperiode[a]

Produktet har to (2) års garanti mot produksjonsfeil. I tillegg til den vanlige garantiperioden, kan ytterligere tre (3) års garanti kjøpes.

Spesielle garantibetingelser

Batterier og slitedeler dekkes ikke av garantien. Se også generelle vilkår og betingelser.

Generelle vilkår og betingelser

ALEM09 med unntak, se: www.milleteknik.se/betingelser/

Support

Telefonstøtte og e-poststøtte i garantiperioden er gratis. For reservedeler som ikke dekkes av garantien, er det et gebyr

Levering og lager

Leveringstid[b]

5 virkedager. Eller etter avtale. Levering fra fabrikk, transporttid er lagt til.

Lagring

Temperert miljø/frostfritt.

[a] Hvis enheten kjøpes gjennom en grossist eller annen leverandør, kan andre garantibetingelser gjelde

[b] Ved større bestillinger øker leveringstiden, inkl. ö.k.



Produsent og opprinnelsesland

Tabell 43. Produsent og opprinnelsesland

Produsent og opprinnelse

Info

Produsent[a]

Milleteknik AB

Opprinnelsesland

Sverige

[a] Produsent er varemerket som er angitt på produktet, uavhengig av hva som er angitt i dette produktarket.



Kontakt

Tabell 44. Kontakt

Avdeling

Kontakt

Sentralbord

031-340 02 30

Støtte og tekniske problemer

support@milleteknik.se

Salg

sales@milleteknik.se

WWW

www.milleteknik.se

Adresse

Ögärdesvägen 8B, 433 30 Partille



Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Milleteknik med tilhørende logo er et varemerke for Milleteknik AB.

PowerWatch er et varemerke for Milleteknik AB.

Publiseringsdato 2026-01-27



[1] Oversettelser på andre språk enn svensk er kun veiledende og ikke trygt gjennomgått. Oversettelse bør alltid kontrolleres mot den svenske originalen for å sikre nøyaktig informasjon

[2] Kostnader som påløper i forbindelse med gjenvinning dekkes ikke.
