Installasjon og igangkjøring

Instruksjoner for installasjon og igangkjøring.

Navn, artikkelnummer og e-postnummer

Tabell 1. Navn, artikkelnummer og e-postnummer.

Navn

Artikkelnummer

E-nummer

PoE-bryter 8p PS UT S

PL02P00048P050P-UTS

51 73 418



PoE produktblad / tekniske data


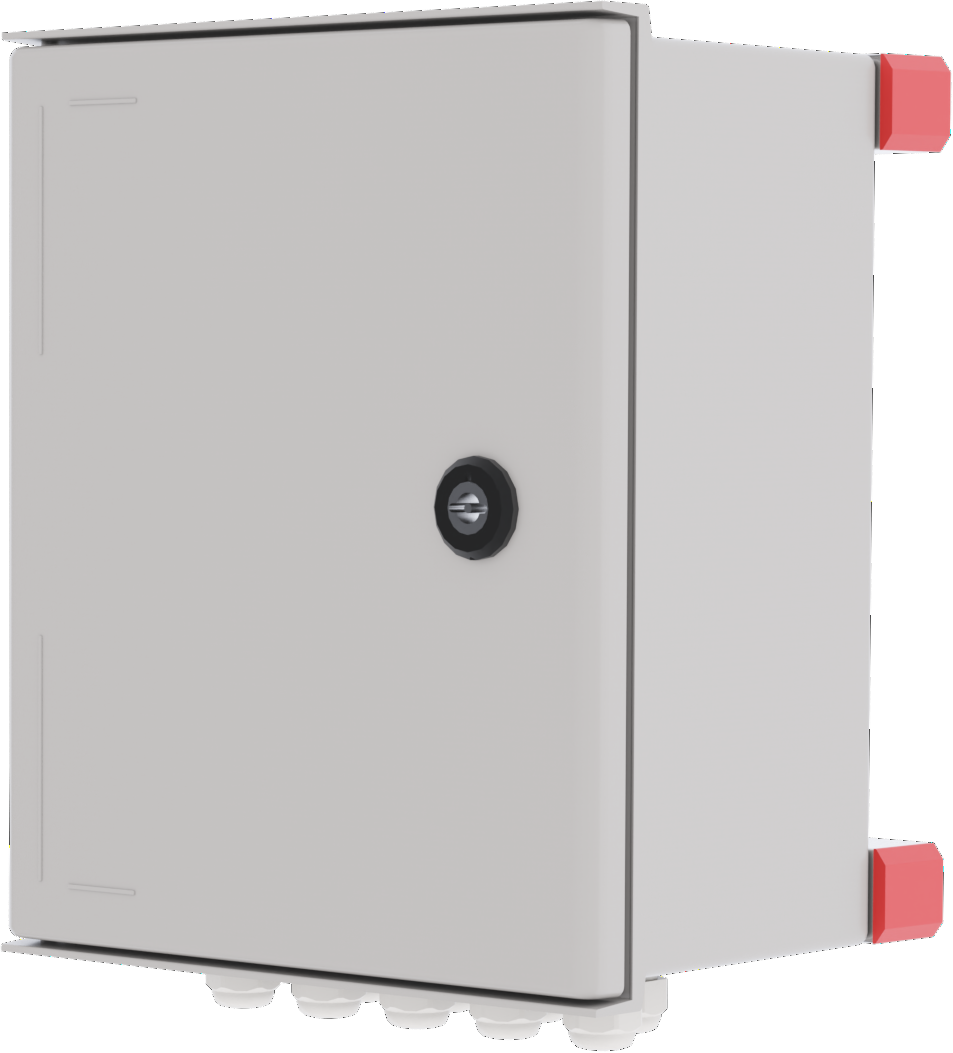

[sv] Om

[sv] PoE Switch 8p PS UT S är en strömförsörjning med PoE för utomhusbruk. Byggd för att klara nordiska förhållande - sommar som vinter. Produkten skiljer sig från inomhus-batteribackuper från Milleteknik och vissa funktioner har tillkommit och andra har fallit från.

Revisjoner og om dette dokumentets utgave

Gjeldende og nyeste utgave av dette dokumentet er tilgjengelig på www.milleteknik.se.

Dette dokumentets gyldighet kan ikke garanteres da ny utgave publiseres uten forvarsel.

Originalinstruksjoner: Svensk.[1].

Bruksanvisning, tekniske data og oversettelser av disse kan inneholde feil. Det er alltid installatørens ansvar å påse at produktet installeres på en sikker måte.

Symboler

Tabell 2. Symbolforklaring

Symboler

Navn

Forklaring


Advarsel

Fare for elektrisk støt, feil installasjon eller varme overflater. Vises i noen manualer


Legg merke til

Brukes til tilleggsinformasjon som tydeliggjør teksten.


Forsiktighet/Viktig

Indikerer risikoen for skade på utstyret eller funksjonsfeil. Brukes også til informasjon som er viktig, men ikke sikkerhetsrelatert.


Tips

Viser praktiske råd eller snarveier for installasjon, drift eller service.


CE-merking

Produktet er i samsvar med gjeldende EU-direktiver og harmoniserte standarder.


Les håndboken

Les bruksanvisningen før installasjon og service.

soptunna_atervinning.ai

Må ikke kastes i husholdningsavfall

Produktet er omfattet av WEEE-direktivet og må ikke kastes sammen med husholdningsavfall, det må resirkuleres og leveres til et resirkuleringssenter.

Recycle001.svg

Resirkulering

Emballasje, produkter og andre materialer som ikke inneholder elektronikk, må resirkuleres i samsvar med lokale miljøforskrifter.



Installasjon — generell informasjon

Installasjonen skal utføres av en faglært elektriker i samsvar med gjeldende nasjonale regler for elektrisk installasjon.

Produktet er av beskyttelsesklasse I og må kobles til en jordet 230 V vekselstrømskrets.

  • Den faste installasjonen skal ha en hovedbryter i henhold til IEC 60947-1. Bryteren skal være lett tilgjengelig og tydelig merket med sin funksjon.

  • Tilførselskabelens areal skal være minst 1,0 mm² og utstyrt med sikring T 2,5 A (stiv) eller tilsvarende.

  • AC- og lavspenningskabler må ikke trekkes sammen. Hold kabelrenner eller bunter adskilt.

  • Kontroller at beskyttelsesjord (PE) er riktig tilkoblet før du slår på spenningen.

  • Sørg for fri luftsirkulasjon rundt kabinettet minst 100 mm, med mindre annet er spesifisert. Ventilasjonsåpninger må ikke dekkes.

  • Produktet er beregnet for innendørs installasjon i normalt miljø (forurensning nummer 2 og innendørs klasse 1).

Disse generelle kravene gjelder for alle Milleteknik-produkter med 230 V nettforbindelse.

Krav til hovedbryter, sikring og kabeltverrsnitt

For å oppfylle gjeldende elektriske sikkerhetskrav, skal installasjonen være utstyrt med en hovedbryter i henhold til IEC 60947-1.

Tabell 3. Hovedbryter og sikring

Komponent

Krav

Hovedbryter

En hovedbryter i henhold til IEC 60947-1 skal være inkludert i installasjonen og være lett tilgjengelig. Separert fase (L) og nøytral (N).

Sikring

Tilførselskretsen skal beskyttes av en sikring eller automatisk sikring med nominell strøm i henhold til produktspesifikasjonen. Se enhetens typeskilt.

sikringer

Godkjent type i henhold til IEC 60127.

Kabeltverrsnitt (230 V)

Minst 1,0 mm2

Kabellengde

Ved lengre ledninger bør spenningsfall tas i betraktning slik at driftsspenningen ikke faller under 230 V ± 10% ved enheten.

Strekkavlastning

Alle kabler skal være korrekt avlastet, og dragavlastningen skal kontrolleres før enheten spenningssettes.



Disse kravene gjelder for alle Milleteknik-produkter med 230 V nettforbindelse.

Tabellen nedenfor viser anbefalt kabelareal for lavstrømsinstallasjoner ved forskjellige spenninger, strømstyrker og kabellengder. Verdiene er basert på kobberkabel og et maksimalt spenningsfall på ca. 3% for å sikre drifts

Innkapsling

Generelle monteringsanvisninger

  • Innkapslingen skal monteres vertikalt.

  • For god ventilasjon bør det være minst 100 mm ledig plass over og på sidene av kabinettet.

  • Enheten skal monteres i en behagelig arbeidshøyde, normalt mellom 1,4 og 1,8 m.

  • Unngå plassering i direkte sollys, nær varmekilder eller i miljøer med høy luftfuktighet eller støv.

  • Installasjonen skal utføres i samsvar med gjeldende installasjonsregler og av en kompetent installatør.

Innendørs veggmontering

  • Anbefalt avstand mellom skruehode og vegg skal være 1,5-2 mm.

  • Ikke blokker luftstrømmen på sidene.

Utendørs montering på stang

  • Produktet er beregnet for montering på en stolpe med skinner eller tilsvarende festedeler.

  • Bruk skinner og festemidler som er kompatible med vekten og monteringsmønsteret til produktet.

  • Monter skinnene i produktet før du installerer stolpebrakettene eller rørklemmene.

  • Plasser rørklemmer eller tilsvarende festedeler rundt stolpen og koble dem til monteringspunktene på skinnene.

  • Kontroller at produktet er justert og montert i vertikal stilling før du strammer.

  • Diameteren og materialet til stolpen skal være egnet for den valgte typen festedetaljer.

  • Stram alle skruer og muttere i henhold til anbefalingene fra festedetaljene.

  • Forsikre deg om at produktet er godt festet og ikke kan rotere eller gli på stolpen etter montering.

  • Kabeltilkoblinger skal orienteres nedover eller i henhold til produktets spesifikke installasjonsinstruksjoner.

  • Unngå steder der vann kan strømme direkte på kabinettet fra overflater over.

[sv] Monteringshål, avstånd och ø.

Tabell 4. [sv] Mått

[sv] Kapsling, mått (BxHxD).

[sv] Monteringshål, avstånd ( B x H) invändigt i skåpet

[sv] Monteringshål, fästen, utanför skåpet

[sv] 300 x 250 x 141 mm

[sv] -

[sv] -[a]

[a] Monteras på stolpe, se stolpfäste för mer information.



[sv] Vikt med batterier

Tabell 5. [sv] Vikt

[sv] Nettovikt utan batterier

[sv] Batterityp

[sv] Antal

[sv] Batterier / vikt per styck

[sv] Vikt med batterier

[sv] -

[sv] 14 Ah

2

[sv] 4,2 kg

[sv] Vikt + 8,4 kg



Utendørs montering på stang

  • Produktet er beregnet for montering på en stolpe med skinner eller tilsvarende festedeler.

  • Bruk skinner og festemidler som er kompatible med vekten og monteringsmønsteret til produktet.

  • Monter skinnene i produktet før du installerer stolpebrakettene eller rørklemmene.

  • Plasser rørklemmer eller tilsvarende festedeler rundt stolpen og koble dem til monteringspunktene på skinnene.

  • Kontroller at produktet er justert og montert i vertikal stilling før du strammer.

  • Diameteren og materialet til stolpen skal være egnet for den valgte typen festedetaljer.

  • Stram alle skruer og muttere i henhold til anbefalingene fra festedetaljene.

  • Forsikre deg om at produktet er godt festet og ikke kan rotere eller gli på stolpen etter montering.

  • Kabeltilkoblinger skal orienteres nedover eller i henhold til produktets spesifikke installasjonsinstruksjoner.

  • Unngå steder der vann kan strømme direkte på kabinettet fra overflater over.

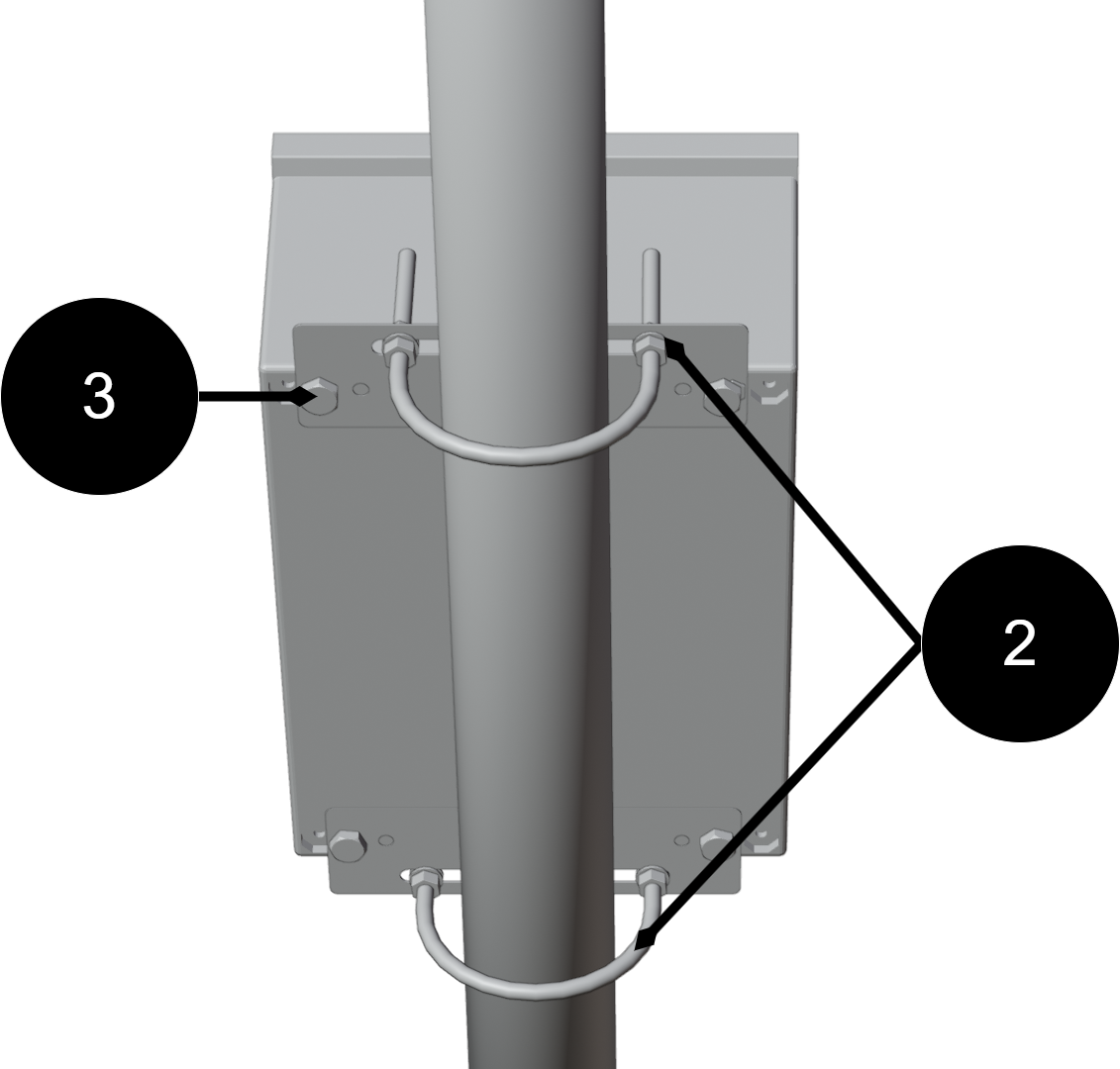

Montering på stang


Montering på stang

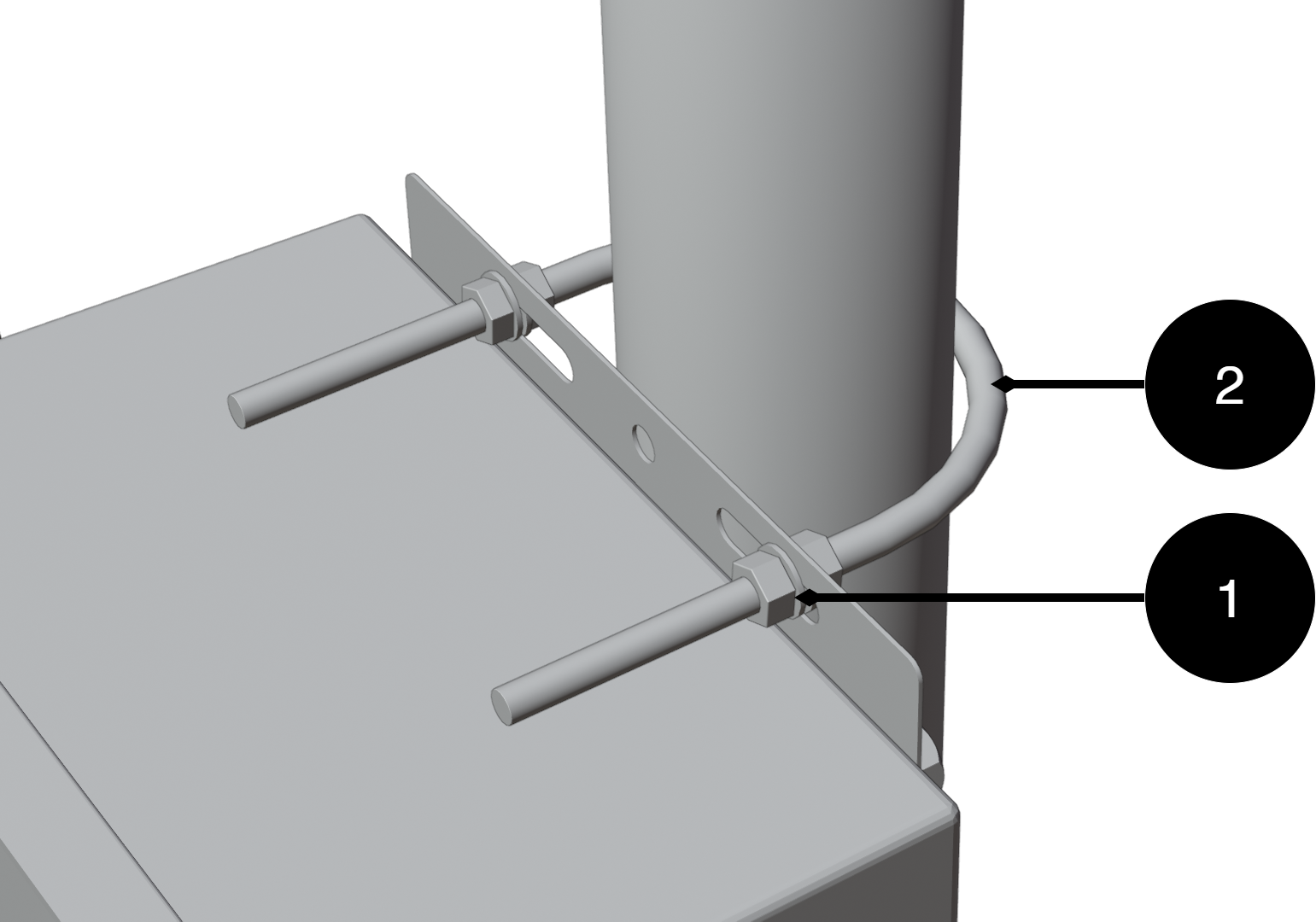

Sett sammen i denne rekkefølgen:

  1. Plasser monteringsplatene (3) på de øvre og nedre festepunktene på kabinettet og fest dem lett med skruene som følger med. Ikke stram til slutt ennå.

  2. Før den nedre U-bolten (2) rundt stolpen og gjennom hullene i den nedre monteringsplaten. Installer skiver og muttere. Stram lett.

  3. Før den øvre U-bolten (2) rundt stolpen og gjennom hullene i den øvre monteringsplaten. Installer skiver og muttere

  4. Juster posisjonen til kabinettet slik at det er loddet og sentrert mot stolpen.

  5. Stram alle muttere i rekkefølge: - nedre U-bolt - øvre U-bolt - skruer til monteringsplatene

  6. Kontroller vedlegget ved å legge kabinettet lett fremover/bakover for å sikre stabil montering.

Komponentoversikt

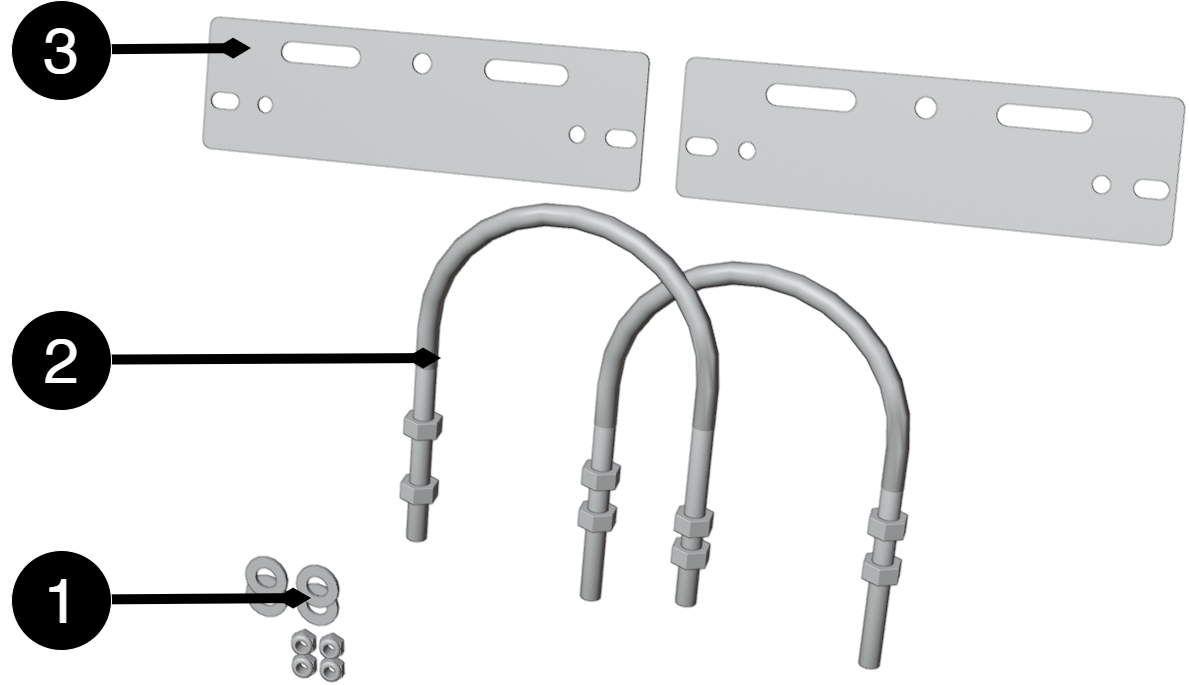

Komponentoversikt Monteringssett

Tabell 6. Komponentoversikt

Nei.

Forklaring

1

Festeplate

2

U-bolt for stang

3

Skiver og muttere

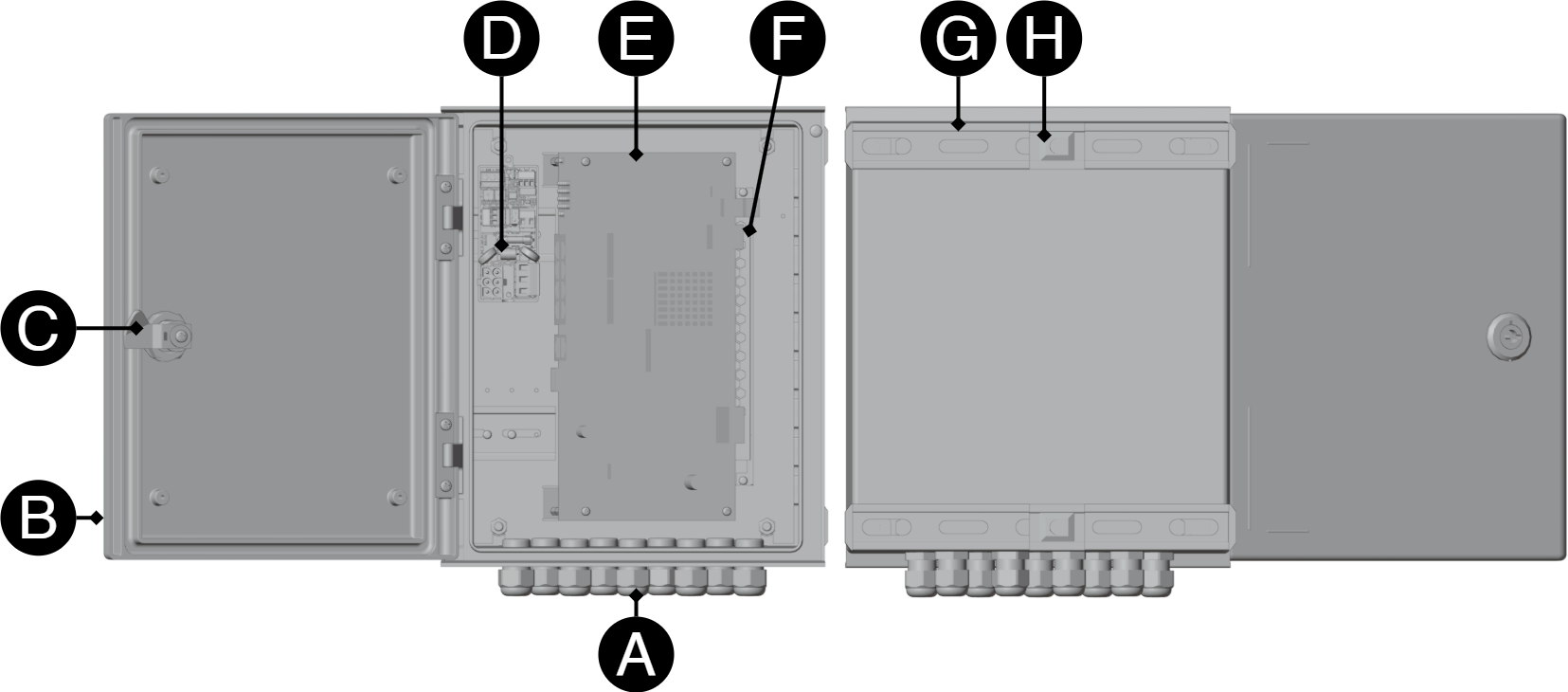

Komponentoversikt

Tabell 7. Komponentoversikt

Brev

Forklaring

A

Kabelgjennomføringer.

B

Dør.

C

Lås.

D

Plugging/lynbeskyttelseskort.

E

Poe-kort.

F

Strømforsyninger.

G

Brakett på baksiden.

H

Festeskrue.

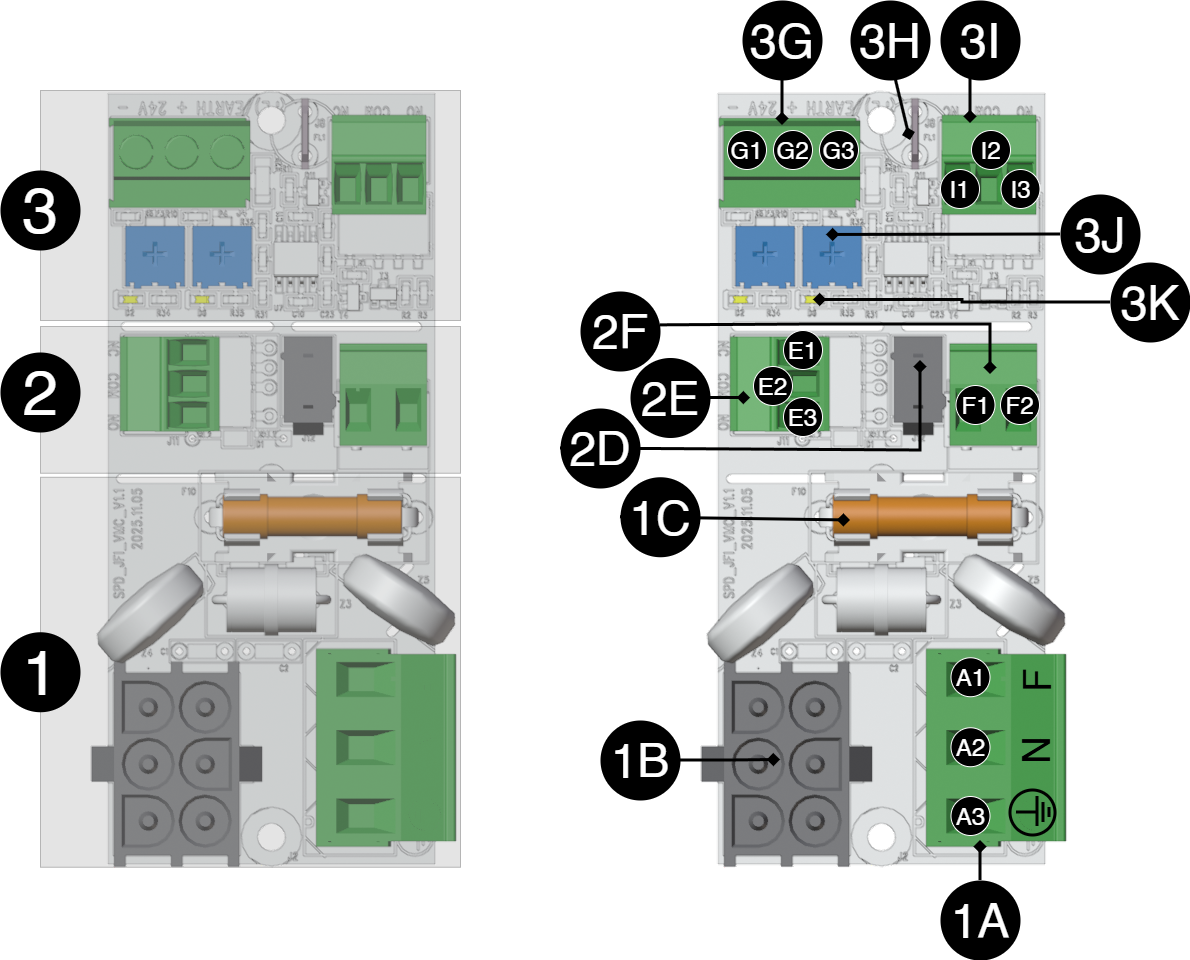

[sv] Kortbeskrivning 230 V inkoppling, 24 V DC ut och åskskydd

Figur 1. [sv] Kortet är tredelat och kan delas upp för att erhålla önskad funktion.
[sv] Kortet är tredelat och kan delas upp för att erhålla önskad funktion.

[sv] Kortet har tre delar, det är inte säkert att alla konfigurationer har alla delar av kortet.



Tabell 8. [sv] Kortbeskrivning, del 1.

[sv] Beteckning

[sv] Förklaring

[sv] 1A

[sv] Inkoppling 230 V AC inkommande.

[sv] A1

[sv] Fas (F)

[sv] A2

[sv] Neutral (N)

[sv] A3

[sv] Jord (PE)

[sv] 1B

[sv] Inkoppling till nätaggregat.

[sv] 1C

[sv] Nätsäkring.



Tabell 9. [sv] Kortbeskrivning, del 2.

[sv] Beteckning

[sv] Förklaring

[sv] 2D

[sv] 24 V DC strömmatning från nätaggregat.

[sv] 2E

[sv] Larm

[sv] E1

[sv] NC

[sv] E2

[sv] COM

[sv] E3

[sv] NO

[sv] 2F

[sv] 24 V ut.

[sv] F1

-

[sv] F2

+



Tabell 10. [sv] Kortbeskrivning, del 3.

[sv] Beteckning

[sv] Förklaring

[sv] 3G

[sv] 24 V DC in

[sv] G1

-

[sv] G2

+

[sv] G3

[sv] PE

[sv] 3H

[sv] Extern jordanslutning (i kapsling/jord).

[sv] 3I

[sv] Larm

[sv] I1

[sv] NO

[sv] I2

[sv] COM

[sv] I3

[sv] NC

[sv] 3J

[sv] Potentiometer, ställbar +/-

[sv] 3K

[sv] LED, lyser gult vid jordfel.

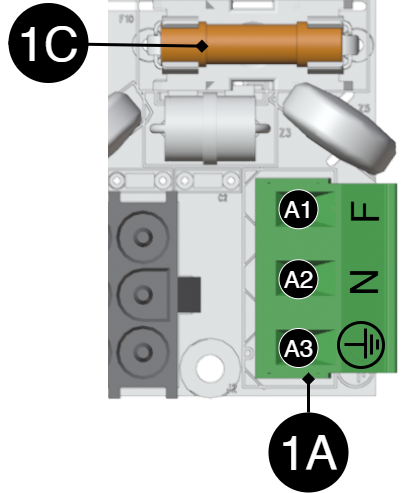

[sv] Inkoppling av strömmatning

[sv] 230 V kopplas in på plint 1A.

[sv] Anslut matningsspänning, 230 V AC

[sv] Matningsspänning kopplas in på plinten.

Tabell 11. [sv] Kortbeskrivning, del 1.

[sv] Beteckning

[sv] Förklaring

[sv] 1A

[sv] Inkoppling 230 V AC inkommande.

[sv] A1

[sv] Fas (F)

[sv] A2

[sv] Neutral (N)

[sv] A3

[sv] Jord (PE)

[sv] 1C

[sv] Nätsäkring.



[sv] Driftsättning - hur enheten skall startas

Fare

Personskade eller død kan oppstå hvis enheten er koblet til strømnettet eller under spenning under demontering/flytting.

  1. [sv] Anslut last.

  2. [sv] Anslut nätspänning.

  3. [sv] Koppla in nätspänning.

Vedlikehold

Med unntak av vifte og batterier er systemet vedlikeholdsfritt ved installasjon i innendørsmiljø.

Produktblad - Tekniske data

Produktblad - strømforsyning fra Milleteknik

PoE produktblad / tekniske data


Navn, artikkelnummer og e-postnummer

Tabell 12. Navn, artikkelnummer og e-postnummer.

Navn

Artikkelnummer

E-nummer

PoE-bryter 8p PS UT S

PL02P00048P050P-UTS

51 73 418



Bruksområde

Strømforsyning til PoE-enheter som overvåkningskameraer og andre PoE-drevne enheter.

Lang levetid, energieffektiv og støtte er tilgjengelig hvis noe går galt, nå eller om 10 år.

Vanlige bruksområder

  • Støtter IP-kameraer, lesere, dørsentre og andre nettverkssikkerhetsenheter

  • Strøm- og datadistribusjon over en enkelt nettverkskabel for forenklet installasjon.

  • Brukes til å drive IP-baserte tilgangssystemer der både data og strøm går gjennom nettverksskap.

Teknisk beskrivelse

PoE-bryter med åtte PoE-matede porter og to LAN-porter og en sfp-port. Strømforsyninger strøm PoE-kort. Enheten mangler batterier, så reservestrøm i tilfelle strømbrudd er ikke mulig

Spenning, strøm og effekt

Forsyningsspenning: 230 V AC - 240 V AC, 47 Hz - 63 Hz.

Strøm: 240W og 30.8W per port. 48V strømforsyning direkte fra strømforsyningen.

[sv] Extra utspänning, 24 V. 8,5 A / 200W.

[sv] Lastutgångar

PoE-bryteren kan drive belastning til PoE-enheter og ekstern strømforsyning kan drive en (1) 24 V belastningsutgang for å drive andre applikasjoner.

Beskyttelse

Beskyttelse mot: Overspenning, overtemperatur og kortslutning.

Indikasjoner og kommunikasjon

Kommunikasjon via programvare i bryter. Indikasjoner på lysdioder på bryteren

Innkapsling, utførelse

Boks i akrylplast.

Vekt

Tabell 16. Vekt.

Navn

Netto vekt

Vekt m pakke.

PoE Switch 8p PS OUT S

-

-



Installasjonskrav

Enheten er beregnet for fast installasjon. Omgivelsestemperatur: – 15°C til +35°C.

Krav som produktet oppfyller

Tabell 17. Produktet oppfyller følgende krav.

EMC:

EMC-direktivet 2014/30EU

El:

Lavspenningsdirektivet: 2014/35/EU

CE:

CE-direktivet ifølge: 765/2008

Utslipp:

BS EN/EN55032 (CISPR32) Klasse B, BS EN/EN61000-3-2, -3, EAC TP TC 020, CNS13438, GB9254 Klasse B, GB17625.1

Immunity:

EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11

SS-EN 50 130-4:2011 Edition 2, EN50131-6

Maskindirektivet

Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).

Økodesign

Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon for å gi våre kunder tillit til deres valg



Effektivitet (%)[a]

Standby-forbruk, typisk (W):

93%, 94%

0,5 W, 0,5 W

[a] Ved nominell belastning.

soptunna_atervinning.ai

Garanti

Utvidbar, alternativer og tilbehør

Produktet kan ikke utvides.

Produksjon, levetid, miljøpåvirkning og resirkulering

Produsert av Milleteknik i Partille, Sverige.

Link til tekniske spesifikasjoner

Lenker til manualer og produktark

Du finner manualer og produktark på: www.milleteknik.se QR-koden nedenfor tar deg til produktsiden.

Navn

Dimensjoner

Batterier som passer

lenke

Batterier er bare inkludert hvis spesifisert, ellers må batterier kjøpes separat.

Diverse

Forskjellen mellom PoE, PoE+ og PoE++.

Tabell 18. Maks effekt PoE.

-

PoE

Poe+

PoE++

Kompatibel[a]

-

PoE

PoE, PoE+

Offisielt navn

IEEE 802.3af

IEEE 802.3at

IEEE 802.3bt

Maksimal kraft

15,4 W

30,8W

60W-100W

[a] Strømforsyningen følger "opp", men ikke "ned". En PoE kan aldri drive en PoE+/PoE++-enhet som krever mer enn 13 W.



Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Publiseringsdato 2026-03-10

Adresse og kontaktopplysninger

Milleteknik AB

Ögärdesvägen 8 B

S-433 30 Partille

Sverige

+46 31 340 02 30

info@milleteknik.se

www.milleteknik.se



[1] Oversettelser på andre språk enn svensk er kun veiledende og ikke trygt gjennomgått. Oversettelse bør alltid kontrolleres mot den svenske originalen for å sikre nøyaktig informasjon

2026-03-10
