Installation och driftsättning

Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.

Namn, artikelnummer och e-nummer

Tabell 1. Namn, artikelnummer och e-nummer.

Namn

Artikelnummer

E-nummer

PoE Switch 8p PS UT S

PL02P00048P050P-UTS

51 73 418



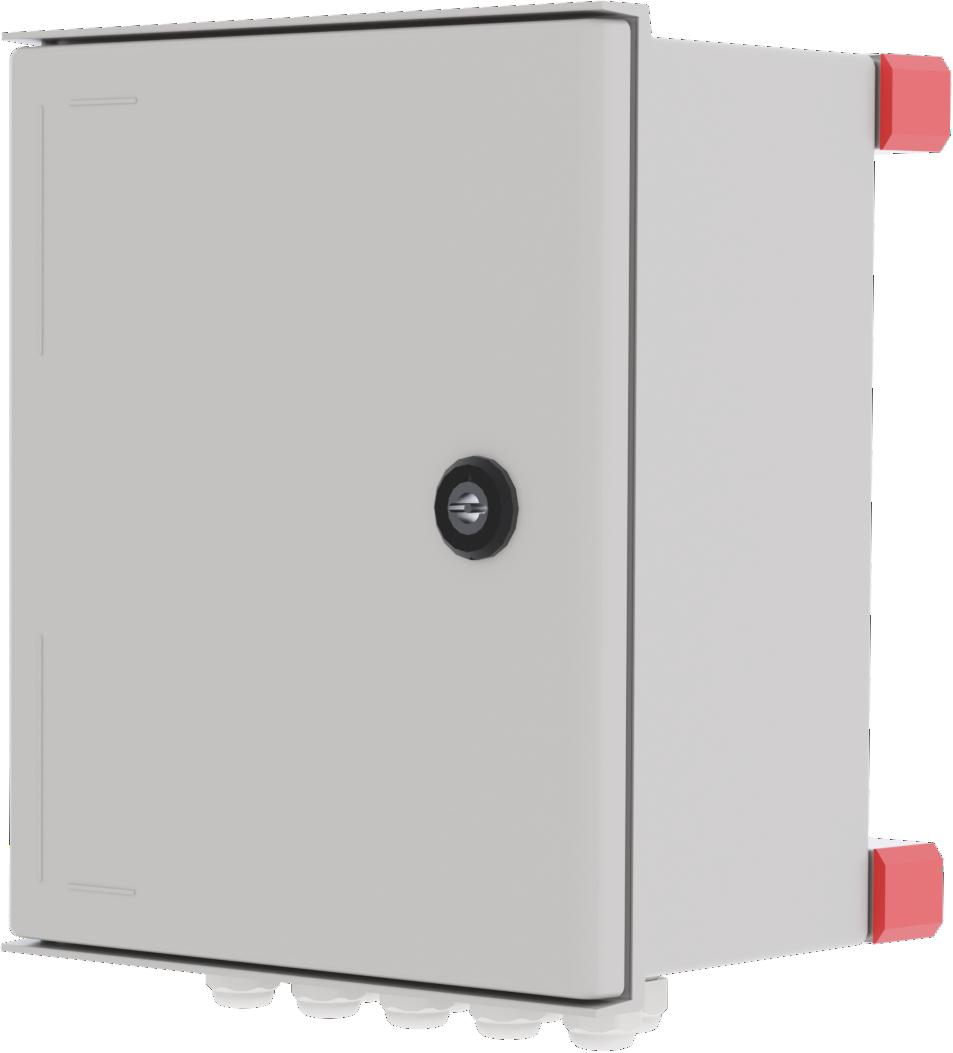

PoE


Om

PoE Switch 8p PS UT S är en strömförsörjning med PoE för utomhusbruk. Byggd för att klara nordiska förhållande - sommar som vinter. Produkten skiljer sig från inomhus-batteribackuper från Milleteknik och vissa funktioner har tillkommit och andra har fallit från.

Revisioner och om detta dokuments utgåva

Gällande och senast publicerad utgåva av detta dokument finns på www.milleteknik.se.

Detta dokuments giltighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande.

Bruksanvisning på svenska i original[1].

Bruksanvisning, tekniska data och översättningar av desamma kan innehålla fel. Det är alltid installatörens ansvar att installera produkten på ett säkert sätt.

Symboler

Tabell 2. Symbolförklaring

Symbol

Benämning

Förklaring


Varning

Risk för elektrisk stöt, felaktig installation eller varma ytor. Förekommer i vissa manualer.


Notera

Används för kompletterande information som förtydligar texten.


Försiktighet / viktigt

Anger risk för skada på utrustning eller driftstörning. Används även för information som är viktig men inte säkerhetsrelaterad.


Tips

Visar praktiska råd eller genvägar för installation, drift eller service.


CE-märkning

Produkten uppfyller tillämpliga EU-direktiv och harmoniserade standarder.


Läs manualen

Läs manual före installation och service.

soptunna_atervinning.ai

Släng ej i hushållsavfall

Produkten omfattas av WEEE-direktivet och får inte slängas med hushållsavfall, den skall återvinnas och lämnas till återvinningscentral.

Recycle001.svg

Återvinning

Emballage, produkter och annat material som ej innehåller elektronik skall återvinnas enligt lokala miljöbestämmelser.



Installation – allmän information

Installation ska utföras av behörig elektriker enligt gällande nationella elinstallationsregler.

Produkten är av skyddsklass I och ska anslutas till jordad 230 V AC-krets.

  • En huvudbrytare enligt IEC 60947-1 ska finnas i den fasta installationen. Brytaren ska vara lätt åtkomlig och märkt med dess funktion.

  • Matningskabelns area ska vara minst 1,0 mm² och försedd med säkring T 2,5 A (trög) eller motsvarande.

  • AC- och lågspänningskablar får inte dras tillsammans. Håll separata kabelrännor eller buntar.

  • Kontrollera att skyddsjord (PE) är korrekt ansluten innan spänning slås till.

  • Säkerställ fri luftcirkulation runt kapslingen minst 100 mm, om ej annat anges. Ventilationsöppningar får inte täckas.

  • Produkten är avsedd för inomhusmontage i normal miljö (föroreningstal 2 och inomhus klass 1).

Dessa generella krav gäller alla Milleteknik-produkter med 230 V AC-nätanslutning.

Krav på huvudbrytare, säkring samt kabelarea

För att uppfylla gällande elsäkerhetskrav ska installationen förses med en huvudbrytare enligt IEC 60947-1.

Tabell 3. Huvudbrytare och säkring

Komponent

Krav

Huvudbrytare

En huvudbrytare enligt IEC 60947-1 ska ingå i installationen och vara lätt åtkomlig. Frånskild fas (F) och neutral (N).

Säkring

Matningskretsen ska skyddas av säkring eller automatsäkring med märkström enligt produktens specifikation. Se enhetens märksskylt.

Säkringar

Godkänd typ enligt IEC 60127.

Kabelarea (230 V)

Minst 1,0 mm2

Kabellängd

Vid längre kabeldragningar bör spänningsfall beaktas så att driftspänningen inte understiger 230 V AC ±10 % vid enheten.

Dragavlastning

Alla kablar ska vara korrekt avlastade och dragavlastningen kontrollerad före spänningssättning.



Dessa krav gäller samtliga Milleteknik-produkter med 230 V AC-nätanslutning.

Tabellen nedan visar rekommenderad kabelarea för svagströmsinstallationer vid olika spänningar, strömstyrkor och kabellängder. Värdena är baserade på kopparkabel och ett maximalt spänningsfall på cirka 3 % för att säkerställa driftsäkerhet och minimera effektförluster.

Kapsling

Allmänna monteringsansvisningar

  • Kapslingen skall monteras lodrätt.

  • För god ventilation bör minst 100 mm fritt utrymme finnas ovanför och på sidorna av kapslingen.

  • Enheten bör monteras på bekväm arbetshöjd, normalt mellan 1,4 och 1,8 m.

  • Undvik placering i direkt solljus, nära värmekällor eller i miljöer med hög fuktighet eller damm.

  • Montering ska utföras enligt gällande installationsregler och av behörig installatör.

Montering inomhus på vägg

  • Rekommenderat avstånd mellan skruvhuvud och vägg bör vara 1,5-2 mm.

  • Blockera inte luftflödet på sidorna.

Montering utomhus på stolpe

  • Produkten är avsedd för montering på stolpe med skenor eller motsvarande fästdetaljer.

  • Använd skenor och infästningar som är kompatibla med produktens vikt och monteringsmönster.

  • Montera skenorna i produkten innan stolpfästen eller rörklämmor monteras.

  • Placera rörklämmor eller motsvarande fästdetaljer runt stolpen och anslut dem till skenornas monteringspunkter.

  • Kontrollera att produkten är riktad och monterad i vertikalt läge innan åtdragning.

  • Stolpens diameter och material ska vara lämpligt för vald typ av fästdetalj.

  • Dra åt samtliga skruvar och muttrar enligt fästdetaljens rekommendationer.

  • Säkerställ att produkten sitter fast och inte kan rotera eller glida på stolpen efter montering.

  • Kabelinföringar ska orienteras nedåt eller enligt produktens specifika installationsanvisningar.

  • Undvik placering där vatten kan rinna direkt ned på kapslingen från ovanliggande ytor.

Monteringshål, avstånd och ø.

Tabell 4. Mått

Kapsling, mått (BxHxD).

Monteringshål, avstånd ( B x H) invändigt i skåpet

Monteringshål, fästen, utanför skåpet

300 x 250 x 141 mm

-

-[a]

[a] Monteras på stolpe, se stolpfäste för mer information.



Vikt med batterier

Tabell 5. Vikt

Nettovikt utan batterier

Batterityp

Antal

Batterier / vikt per styck

Vikt med batterier

-

14 Ah

2

4,2 kg

Vikt + 8,4 kg



Montering utomhus på stolpe

  • Produkten är avsedd för montering på stolpe med skenor eller motsvarande fästdetaljer.

  • Använd skenor och infästningar som är kompatibla med produktens vikt och monteringsmönster.

  • Montera skenorna i produkten innan stolpfästen eller rörklämmor monteras.

  • Placera rörklämmor eller motsvarande fästdetaljer runt stolpen och anslut dem till skenornas monteringspunkter.

  • Kontrollera att produkten är riktad och monterad i vertikalt läge innan åtdragning.

  • Stolpens diameter och material ska vara lämpligt för vald typ av fästdetalj.

  • Dra åt samtliga skruvar och muttrar enligt fästdetaljens rekommendationer.

  • Säkerställ att produkten sitter fast och inte kan rotera eller glida på stolpen efter montering.

  • Kabelinföringar ska orienteras nedåt eller enligt produktens specifika installationsanvisningar.

  • Undvik placering där vatten kan rinna direkt ned på kapslingen från ovanliggande ytor.

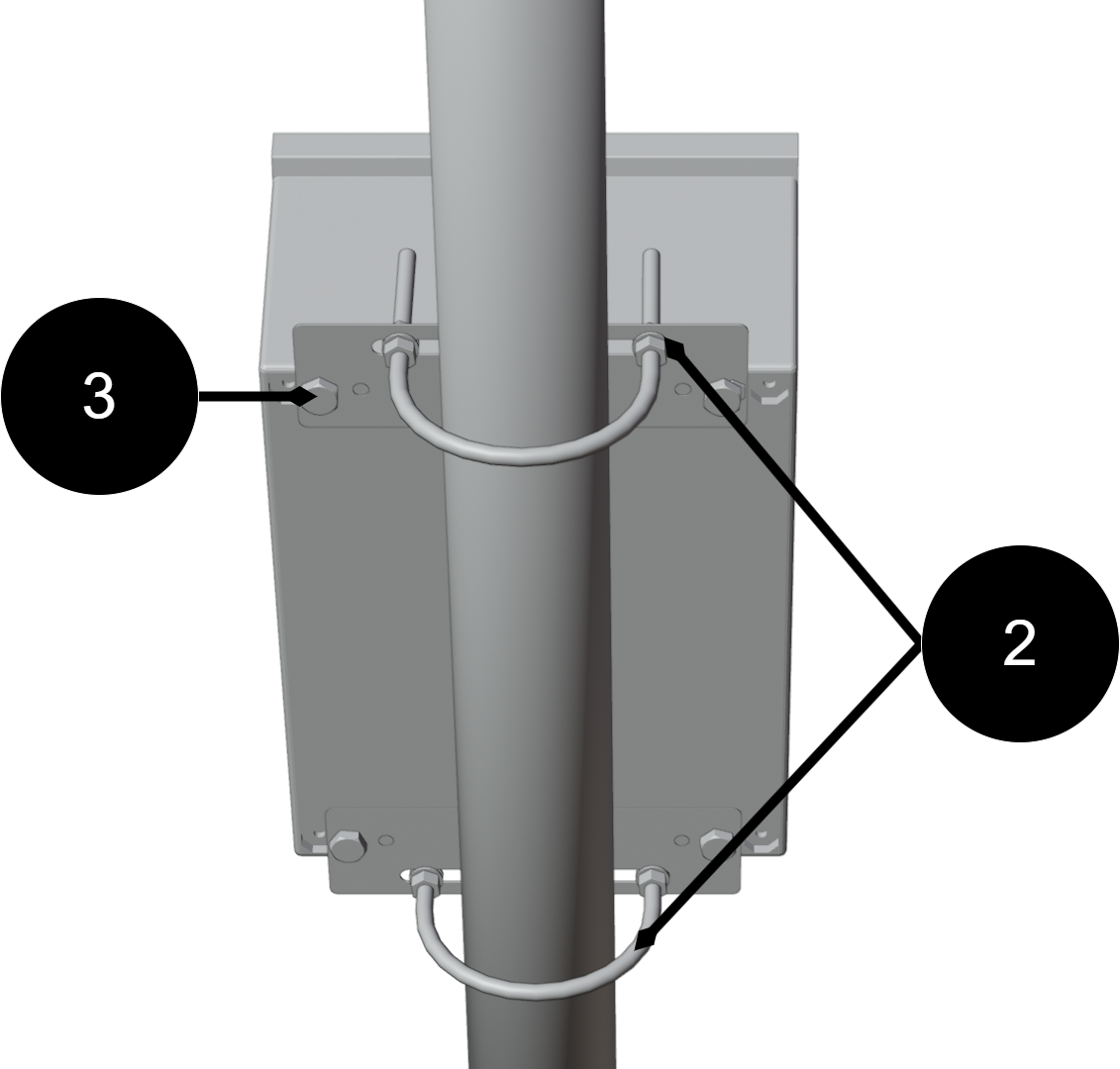

Montering på stolpe


Montering på stolpe

Montera i denna ordningen:

  1. Placera fästplåtarna (3) på kapslingens övre och nedre infästningspunkter och fäst dem lätt med medföljande skruvar.

  2. För den nedre U-bulten (2) runt stolpen och genom hålen i den nedre fästplåten. Montera brickor och muttrar. Dra åt lätt.

  3. För den övre U-bulten (2) runt stolpen och genom hålen i den övre fästplåten. Montera brickor och muttrar.

  4. Justera kapslingens läge så att den är i lod och centrerad mot stolpen.

  5. Dra åt alla muttrar i turordningen: – nedre U-bult – övre U-bult – skruvarna till fästplåtarna

  6. Kontrollera infästningen genom att belasta kapslingen lätt framåt/bakåt för att säkerställa stabil montering.

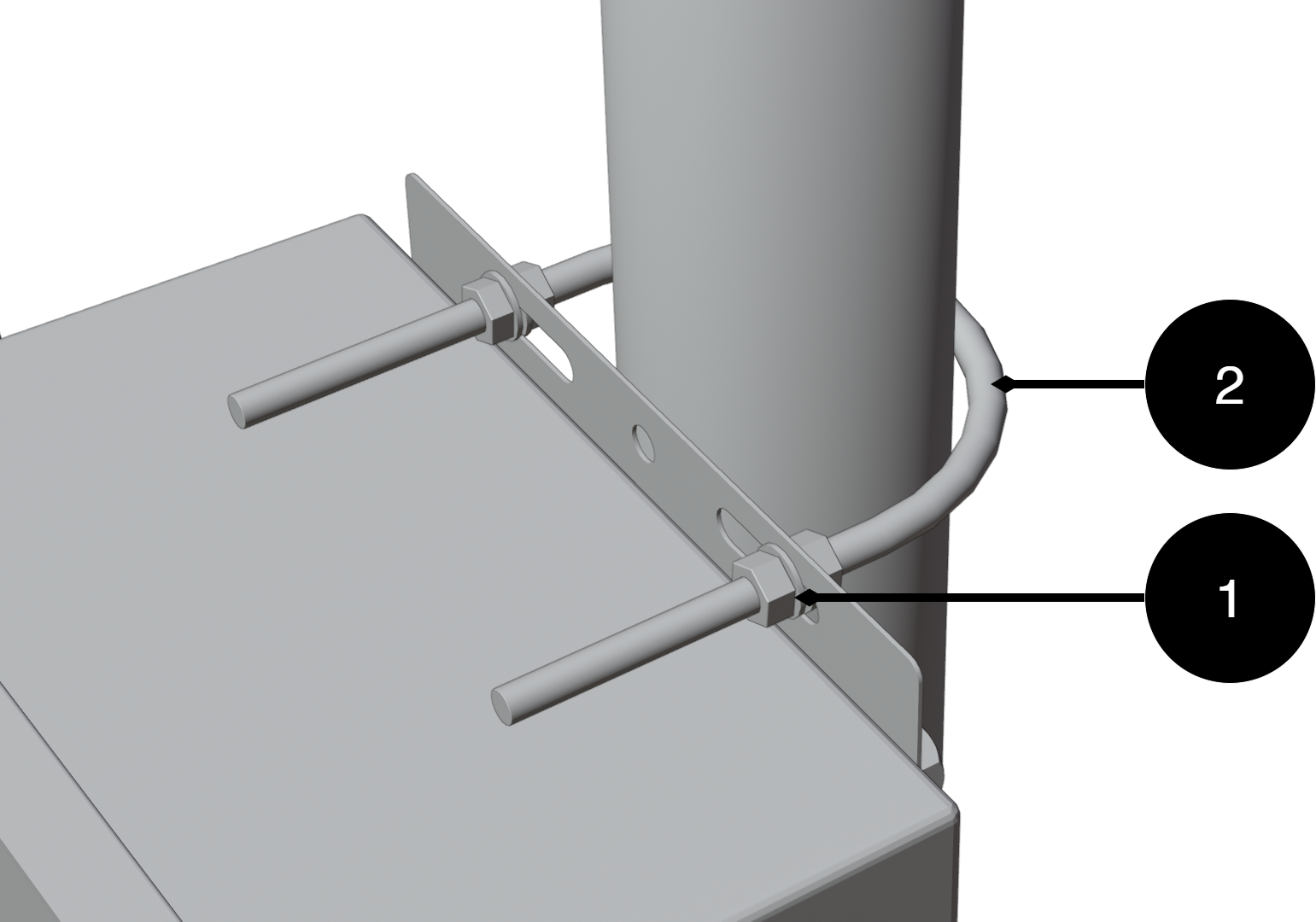

Komponentöversikt

Komponentöversikt monteringskit

Tabell 6. Komponentöversikt

Nr

Förklaring

1

Fästplåt

2

U-bult för stolpe

3

Brickor och muttrar

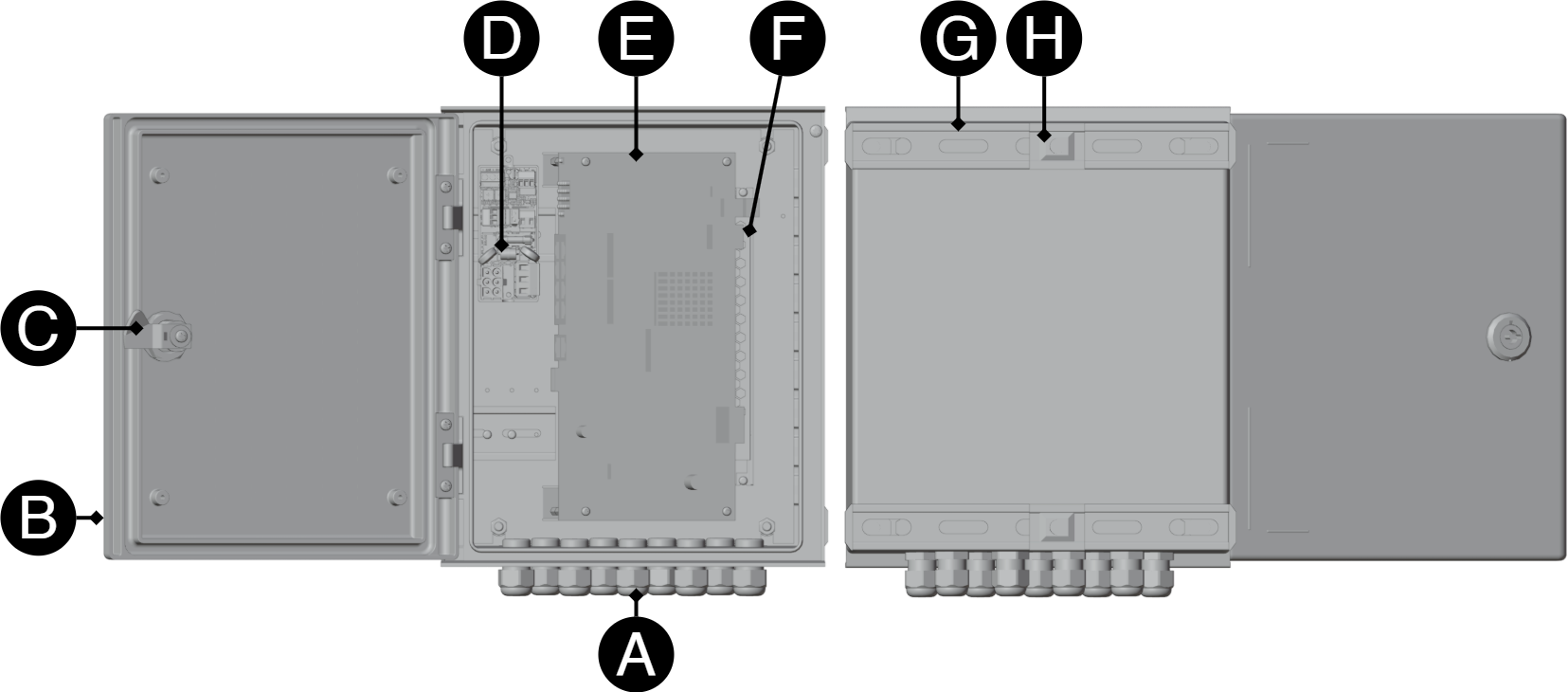

Komponentöversikt

Tabell 7. Komponentöversik

Bokstav

Förklaring

A

Kabelgenomföringar.

B

Dörr.

C

Lås.

D

Inkoppling- /åskskyddskort.

E

PoE-kort.

F

Nätaggregat.

G

Fäste på baksida.

H

Fästskruv.



Kortbeskrivning 230 V inkoppling, 24 V DC ut och åskskydd

Figur 1. Kortet är tredelat och kan delas upp för att erhålla önskad funktion.
Kortet är tredelat och kan delas upp för att erhålla önskad funktion.

Kortet har tre delar, det är inte säkert att alla konfigurationer har alla delar av kortet.



Tabell 8. Kortbeskrivning, del 1.

Beteckning

Förklaring

1A

Inkoppling 230 V AC inkommande.

A1

Fas (F)

A2

Neutral (N)

A3

Jord (PE)

1B

Inkoppling till nätaggregat.

1C

Nätsäkring.



Tabell 9. Kortbeskrivning, del 2.

Beteckning

Förklaring

2D

24 V DC strömmatning från nätaggregat.

2E

Larm

E1

NC

E2

COM

E3

NO

2F

24 V ut.

F1

-

F2

+



Tabell 10. Kortbeskrivning, del 3.

Beteckning

Förklaring

3G

24 V DC in

G1

-

G2

+

G3

PE

3H

Extern jordanslutning (i kapsling/jord).

3I

Larm

I1

NO

I2

COM

I3

NC

3J

Potentiometer, ställbar +/-

3K

LED, lyser gult vid jordfel.

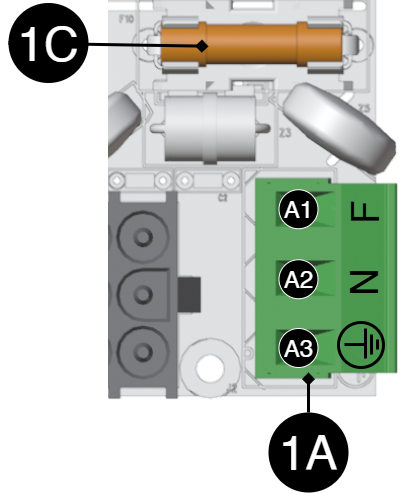

Inkoppling av strömmatning

230 V kopplas in på plint 1A.

Anslut matningsspänning, 230 V AC

Matningsspänning kopplas in på plinten.

Tabell 11. Kortbeskrivning, del 1.

Beteckning

Förklaring

1A

Inkoppling 230 V AC inkommande.

A1

Fas (F)

A2

Neutral (N)

A3

Jord (PE)

1C

Nätsäkring.



Driftsättning - hur enheten skall startas

Fara

Personskada eller död kan uppstå om enheten är kopplad till elnät eller spänningssatt vid nedmontering / flytt.

  1. Anslut last.

  2. Anslut nätspänning.

  3. Koppla in nätspänning.

Underhåll

Systemet, med undantag för batterier, är underhållsfritt vid installation i inomhusmiljö.

Produktblad - strömförsörjning / batteribackup

Produktblad

PoE


Namn, artikelnummer och e-nummer

Tabell 12. Namn, artikelnummer och e-nummer.

Namn

Artikelnummer

E-nummer

PoE Switch 8p PS UT S

PL02P00048P050P-UTS

51 73 418



Om

Strömförsörjning för att driva PoE-enheter som övervakningskameror och andra PoE drivna enheter.

Lång livslängd, energieffektiv och support finns tillgänglig om något skulle krångla, nu eller om 10 år.

Vanliga användningsområden

  • Försörjer IP-kameror, läsare, dörrcentraler och andra nätverksanslutna säkerhetsenheter

  • Ström- och datadistribution över en och samma nätverkskabel för förenklad installation.

  • Används för att strömförsörja IP-baserade passersystem där både data och kraft går via nätverkskabe.

Teknisk beskrivning

PoE switch med åtta PoE-matade portar och två LAN-portar samt en sfp-port. Nätaggregat strömförsörjer PoE-kort. Enheten saknar batterier varför reservkraft vid strömbortfall ej är möjlig.

Spänning, ström och effekt

Matningsspänning: 230 V AC - 240 V AC, 47 Hz- 63 Hz.

Effekt:240 W och 30,8W per port. 48 V strömmatning direkt från nätaggregat.

Extra utspänning, 24 V. 8,5 A / 200W.

Lastutgångar

PoE-switch kan driva last till PoE-enheter och externt nätaggregat kan driva en (1) 24 V lastutgång för att driva andra applikationer.

Skydd

Skydd mot: Överspännning, övertemperatur och kortslutning.

Indikeringar och kommunikation

Kommunikation via mjukvara i switch. Indikeringar på LED på switch.

Kapsling, utförande

Låda i glasfiberarmerad akrylplast.

Vikt

Tabell 16. Nettovikt och vikt med förpackning

Namn

Nettovikt

Vikt m förp.

PoE Switch 8p PS UT S

-

-



Installationskrav

Enheten är avsedd för fast installation. Omgivningstemperatur: -15°C till +35°C.

Krav som produkten uppfyller

Tabell 17. Produkten uppfyller följande krav.

EMC:

EMC Direktivet 2014/30EU

El (LVD):

Lågspänningsdirektivet: 2014/35/EU

CE:

CE direktivet enligt:765/2008

Emissioner:

BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1

Immunitet:

EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11

SS-EN 50 130-4:2011 Edition 2, EN50131-6

Maskindirektivet

Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

Ekodesign

Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt[a] för att ge våra kunder trygghet i sitt val.

[a] Standyförbrukning och effekt.



Verkningsgrad (%) [a]

Standby-förbrukning, typisk (W):

93 %, 94 %

0,5 W, 0,5 W

[a] Vid nominell last.

soptunna_atervinning.ai

Garanti

Utbyggbar, tillval och tillbehör

Produkten kan inte utökas.

Tillverkning, livslängd, miljöpåverkan och återvinning

Tillverkad av Milleteknik i Partille, Sverige.

Länkar

Manualer och produktblad

QR-kod till produktsida med mer information som manualer och produktblad.

Namn

Mått

Batterier som får plats

Länk

Batterier ingår bara om det anges, annars behöver batterier köpas separat.

Övrigt

Skillnaden på PoE, PoE+ och PoE++.

Tabell 18. Maxeffekt PoE.

-

PoE

PoE+

PoE++

Kompatibla[a]

-

PoE

PoE, PoE+

Officiellt namn

IEEE 802.3af

IEEE 802.3at

IEEE 802.3bt

Maxeffekt

15,4 W at PSE

30,8 W at PSE

60 W-100 W

[a] Strömmatningen följer med "uppåt", men inte "ned". En PoE kan aldrig driva en PoE+/PoE++ enhet som kräver mer än 13 W at PD.



Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

Publiceringdatum 2026-03-10
