Tietoja NEO:sta

NEO:ta käytetään tavallisesti turvatiloissa, joissa vaatimukset ovat korkeammat koskien enemmän toimintoja, hälytystoimintoja, pidemmät varakäyttöajat tai kun akkuvarmistuksen on kestettävä suurempia kuormituksia.

Tietoja tämän asiakirjan kääntämisestä

Käyttöohje ja muut asiakirjat ovat ruotsiksi alkuperäiskielellä. Muut kielet voivat olla konekäännettyjä ja/tai niitä ei ole tarkistettu, virheitä saattaa ilmetä.

Asennuksen ja käyttöönoton vaiheet

Laite on asennettava ja otettava käyttöön seuraavassa järjestyksessä:

  1. Laitteen kokoonpano.

  2. Akkujen liittäminen.

  3. Kuorman liitäntä.

  4. Yhteys tiedonsiirtoon tai ulkoiseen hälyttimeen. Jos tiedonsiirtoa/ulkoista hälytystä ei tarvita tai laite ei voi kommunikoida - ohita tämä vaihe.

  5. Sähköverkkoliitäntä.

  6. Käyttöönotto

Varo

Kun verkkovirta on kytketty, laite otetaan käyttöön. Siksi kytke verkkovirta viimeiseksi välttääksesi virheet muissa kuormaan liitetyissä laitteissa tai yli tiedonsiirron. Laite ei myöskään rekisteröi akkuja, jos ne on kytketty verkkovirtaan kytkemisen jälkeen.

Osaluettelo

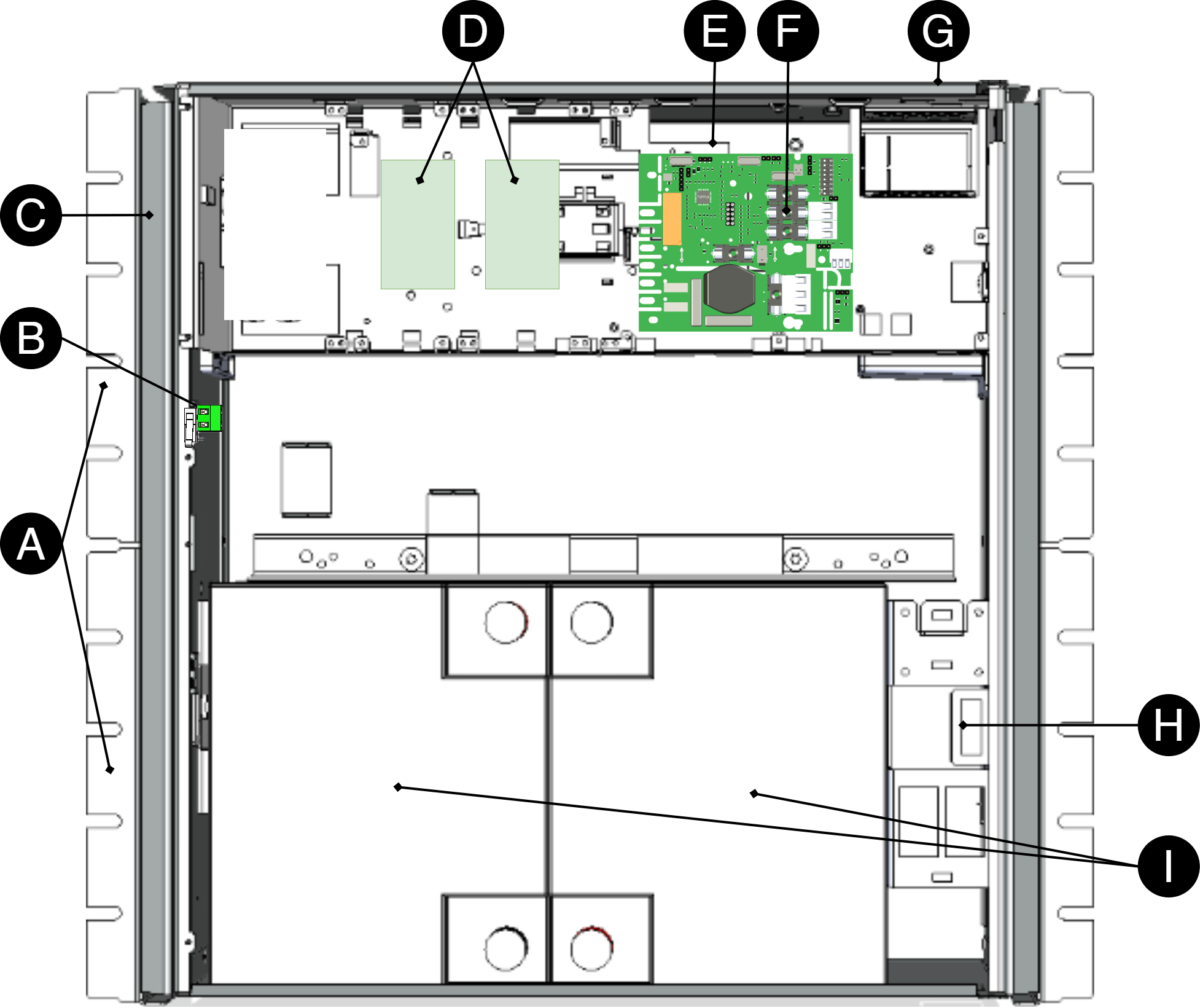

Komponenttien yleiskatsaus NEO FLX L

RCO_FLX_L_komponetoeversikt_utan_batteribox.pdf
Taulu 1. Komponenttien yleiskatsaus

Kirjain

Selitys

A

Käännettävä konsoli seinään tai 19" telineeseen asennettavaksi.

B

Valinnainen: Suojakytkin

C

Kaappi jauhemaalattua metallilevyä.

D

Tilaa valinnaisille korteille

E

Virtalähde, joka sijaitsee takana joissakin kokoonpanoissa.

F

Kaapeliläpiviennit.

G

Emolevy.

H

Lukittava ovi.

I

Paikka akuille.



Akut – sijoitus ja kytkentä

Akkujen kytkentä

Kuva 1. Emolevyt voivat vaihdella kokoonpanosta riippuen, mutta akut kytketään samalla tavalla.
Emolevyt voivat vaihdella kokoonpanosta riippuen, mutta akut kytketään samalla tavalla.

Huomaa, että kortti (4) eroaa eri kokoonpanoista.



Taulu 2. Akkujen liittäminen.

Nro

Selitys

1

+ ja - akkukaapeli akkusulakkeesta.

2

Akun sulake. Sijainti ja ulkonäkö voivat vaihdella kokoonpanon mukaan.

3

+ ja - akkukaapeli emolevystä/tehokortista.

4

Emolevy ja tehostelevy, vaihtelee kokoonpanon mukaan.

5

Akkukaapelit emolevystä/tehokortista.

6

Liitäntä akkukotelon liittämistä varten.



Kaavio – akkujen kytkentä, 24 V

Akkukaapelit on asennettu emolevyyn toimituksen yhteydessä. Alla olevissa kuvissa näytetään vain, miten kaapelit kytketään.

  1. 1. Aseta akut kaappiin siten, että akun navat ovat ulospäin, kaapin ovea kohti.

  2. 2. Kytke akkukaapelit akkuun. Punainen kaapeli plussaan ja musta kaapeli miinukseen.

  • Jos mahdollista, katkaise verkkojännite akkujen kytkentää ja vaihtamista varten.

Kuva 2. Varmennusakun akkujen kytkentäkaavio
Varmennusakun akkujen kytkentäkaavio

Kytke akkukaapelit oikeisiin napoihin. Kytkentävirhe voi vahingoittaa laitetta.



Emolevy - kuvaus

Emolevy ohjaa laitetta, jakaa virtaa ja kommunikoi muiden järjestelmien kanssa. Katso lisätietoja teknisistä tiedoista.

Kuva 3. PRO1
PRO1


Taulu 3. Piirilevyn yleiskatsaus, selitys

Nro

Piirilevyllä

Selitys

1

PGM1

Portti laiteohjelmiston päivitykseen.

2

J12

Kytkennän merkkivalo.

3

J5

Päättäminen jumpperilla (yli 120 Ω, RS-485).

4

J9

Virtalevyn liitäntä.

5

P2:5-13

Yhteysviestintä.

6

F3

Sulake, kuorma 2+. (5A ja 10A yksiköt.)

7

P2:1-4

Lataa lähdöt vain 5 A ja 10 A yksiköille.

8

F2

Sulake, kuorma 1 -. (5A ja 10A yksiköt.)

9

F1

Sulake, kuorma 1+. (5A ja 10A yksiköt.)

10

J2

Liitäntä tuulettimeen.

11

J11

Peukalokytkimen liitäntä.

12

J7

Kytkentäpeukalointikytkin akkukotelosta.

13

JU2

Tulo ulkoisesta sulakekortista, NO.

14

J15

Tulo ulkoisesta sulakekortista, NC.

15

J13

Liitäntä ulkoiseen hälyttimeen. Valinnainen kortti.

16

F6

Katso sulakkeet.

17

P1:1-3

Tuleva verkkovirta (230 V). L, N, PE.

18

J16

Tehovastuksen liitäntä.

19

J4

Tehovastuksen liitäntä.

20

D-sub

Lisävarustekortti D-sub:n kautta.

21

F4

Akun sulake.

22

J8

Liitäntä releeseen/tietokorttiin.

23

S1

Dip-kytkin 1-8



Sulakkeet

Taulu 4. Sulakkeet

Sulake

Tyyppi

Selitys

F1

Katso taulukko: sulakkeet

Sulake, kuorma 1 plus +.

F2

Sulake, kuorma 1 miinus -.

F3

Sulake, kuorma 2 plus +.

F4

Akun sulake.

F6

Verkkosulake.



Varoitus

Jos varoke vaihdetaan suurempaan kuin laitteen mukana toimitettu varoke, on olemassa omaisuusvahingon vaara. Varokkeen tehtävänä on suojata kytkettyä kuormaa ja sen kuormakaapeleita vaurioilta ja tulipalolta. Varoketta ei ole mahdollista vaihtaa suurempaan virranoton lisäämiseksi.

Taulu 5. Sulakkeet

Sulake

Tyyppi

15 A

T15A

25 A

T25A

Verkkosulake 24 V:n laitteissa 15 A asti

T2.5AH250V. Keraaminen.

Verkkosulake 24 V:n laitteissa 15 A asti

T4AH250V. Keraaminen.



Verkkovirran liittäminen

Kytke verkkovirta emolevyyn liittimellä

Pujota virtajohdot kaapin kaapeliläpiviennin kautta.

Kiinnitä F ja N nippusiteillä.

Tärkeää

[sv] Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.

Kuva 4. Kytke verkkojännite emolevyyn
Kytke verkkojännite emolevyyn

Kytke virtajohdot liittimeen ennen kuin asetat sen takaisin emolevyyn. Kiinnitä F ja N nippusiteillä.



Taulu 6. Virtajohdon liitännät

Kirjain

Selitys

F

Vaihe

N

Nolla

Suojamaadoitus

Suojamaadoitus



Huom

Tarkasta, että piirikortin merkinnät vastaavat liittimen kaapelijärjestystä.

Yhdistä kuorma 5 A ja 10 A yksiköt

Max virta

Maksimivirtaa ei saa ylittää. Maksimivirta on ilmoitettu laitteen tyyppikilvessä.

Jos kuormalähtöjen määrän lisäämiseksi tai kuorman selektiivisyyden luomiseksi on yksi tai useampi liitäntäkortti, kuorma on kytkettävä siihen, ei emolevyyn.

Taulu 7. Lataa liitännät 5 A ja 10 A yksiköt.

[sv] På kretskort

Selitys

P2:1

Liitäntä kuormalle 1+

P2:2

Liitäntä kuormalle 1 -

P2:3

Liitäntä kuormalle 2+

P2:4

Liitäntä kuormalle 2 -



Kuorman kytkentä 15 A – 25 A:n yksiköihin

Laitteissa, joissa on tehokortti suurempien virtojen (15 A ja yli) käsittelyyn, kuorma on kytkettävä lisäkortille.

Katso lisäkortin dokumentaatio kuorman kytkemistä varten.

Varoitus

Kuormaa ei saa kytkeä emolevyyn, jos laite on 15 A tai 25 A, koska se tuhoutuu käyttöönoton yhteydessä. Tällä tavalla tuhotut emolevyt eivät kuulu takuun piiriin.

Kuva 5. Tehostekortti
Tehostekortti

Tehokortti lisää 15 A ja 25 A laitteiden virtaa.

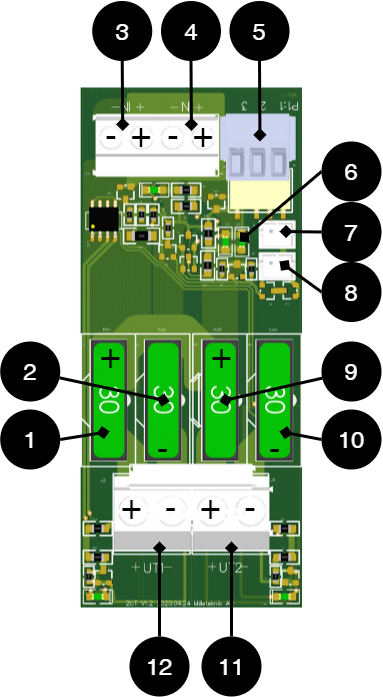

LaLehtivarokkeilla varustetut kuormakortit

Kortti korvaa emolevyn kuormalähdön.

Kuormakortissa on erityyppinen sulake, joka on helpompi vaihtaa, ja samalla kortti tarjoaa joustavamman kuorman kytkennän.

Taulu 8. Piirilevyn yleiskatsaus, selitys

Nro

Piirilevyllä

Selitys

1, 9

FUS2, FUS4

+ varoke, plusvaroke, 10 A–25 A tuotteesta riippuen.

2, 10

FUS1, FUS3

- varoke, miinusvaroke on 30 A.

3, 4

IN1, IN2

Liitäntä tuleva 24 V, (emolevyltä).

5

P1:1-3

Hälytysrele: NC, Com, NO

6

D29, D30

LED.

7

J1

Varokehälytys.

8

J2

Varokehälytys lähetettäväksi edelleen useille korteille.

11, 12

+UT1-, +UT2-

Kuormaliitäntä, lähtevä, 24 V



Kuorma on kytketty sulakekortin liittimeen 11 tai 12, katso komponenttien yleiskatsaus.

Dip-kytkin 1-8

Dip-kytkimen koskettimella on kaksi asentoa, ON ja OFF.

Dip-kytkin S1

Selitys

1-4

Osoiteasetus ulkoista viestintää varten. (RS-485).

1-2

Asettaa viiveen verkkokatkoshälytykselle. (i2c2C)

3-4

Nro käytetty. (i2c2C)

5

Asettaa tuulettimen nopeuden.

5-7

Akun kapasiteetin asetus.

8

Ohjelmiston nollaus.

Huomaa

NEO:ta ei voi yhdistää tiedonsiirtoon/UC:hen.

Käynnistä uudelleen vahvistaaksesi osoitteen, akun ja hälytysasetusten muutokset vanhemman järjestelmän

Kun dip-kytkin on asetettu eri parametreille, laitteen ohjelmisto on käynnistettävä uudelleen. Tämä on tarkoitettu uusien asetusten lukemista varten ja niiden voimaantuloa varten.

Tärkeää

Uudelleenkäynnistys tämän menettelyn mukaisesti katkeaa ei lähtöjännite.

Laiteohjelmiston uudelleenkäynnistys tehdään kääntämällä Dip-kytkin 8: OFF-ON-OFF (PRO1)

Tärkeää

Uudelleenkäynnistys on tehtävä aina, kun laitteeseen tehdään muutos.

NEO:ta ei voi yhdistää tiedonsiirtoon/UC:hen.

Ajastetun verkkokatkoshälytyksen asetus, Dip-kytkin 1-2.

Herätys voidaan asettaa 0 sekunnin, 15 minuutin, tunnin tai neljän tunnin välein.

Taulu 9. Dip-kytkin 1-2.

Aika

Dip 1

Dip 2

0 sekuntia

OFF

OFF

15 minuuttia

ON

OFF

60 minuuttia

OFF

ON

240 minuuttia

ON

ON



Huomautus Dip-kytkimestä 3

Emolevyn aiemmissa versioissa oli mahdollista käyttää Dip-kytkintä 3 ohjaamaan, pitäisikö yksikön hälyttää tuulettimen vikaantumisesta vai ei.

Tämä ominaisuus on poistettu. Puhaltimen vioista hälytetään tiedonsiirron kautta.

Tuulettimen nopeus - säätö, Dip-kytkin 5

Dip-Switch 5 asettaa tuulettimen nopeuden. (Ohjelmiston versiosta 4.27 alkaen.)

Taulu 10. Tuulettimen nopeus - lasku 5

Dip-5

Sijainti

Lämpötilaraja

Etu

Epäkohta

OFF

Normaali tila (tehdasasetus).

Suuri nopeus yli 30 °C, palauttaa normaalitilan, kun lämpötila on 25 °C.

Paras akun kestoon.

Kovempi ääni tuulettimesta.

ON

Toimistoympäristön tila.

Suuri nopeus 35 °C:ssa, palauttaa normaalitilan, kun lämpötila on 30 °C.

Alempi melutaso.

Lyhentää paristojen käyttöikää.



Akun kapasiteetin asetus, Dip-kytkin 5-7

Laite toimitetaan akkukapasiteetille, jota tuote kestää eniten (suurimmat akut). Jos muita akkuja asennetaan, akkukapasiteettiasetusta on muutettava, jotta hälytykset ja toiminnot voivat toimia tarkoitetulla tavalla.

  • Uuden akun kapasiteetin säätö tehdään pitämällä peukalointikytkintä painettuna, kun Dip-kytkintä 5-7 vaihdetaan ja laite otetaan käyttöön.

  1. Avaa laite ja anna sen toimia normaalisti.

  2. Paina ovenkarmissa olevaa peukalointikytkintä. Laite on nyt kirjoitustilassa akun kapasiteetin säätöä varten.

  3. Aseta kytketty akun kapasiteetti Dip-kytkimestä taulukon mukaan.

  4. Vapauta ovenkarmissa oleva peukalointikytkin. Akun kapasiteetti on nyt tallennettu.

Taulu 11. Matriisi akun kapasiteetin asettamiseen

Paristot

Dip 5

Dip 6

Dip 7

7,2 Ah

OFF

OFF

OFF

14 Ah

ON

OFF

OFF

20 Ah

OFF

ON

OFF

28 Ah

ON

ON

OFF

45 Ah

OFF

OFF

ON

60 Ah

ON

OFF

ON

90 Ah

OFF

ON

ON

120 Ah ja enemmän

ON

ON

ON



Tietojen palautus pariston vaihdon jälkeen, Dip-kytkin 8

Jotta järjestelmä voi mitata uusien akkujen kapasiteetin, laitteen on tyhjennettävä aiempi akkukapasiteetti. Dip-kytkin 8 suorittaa ohjelmiston nollauksen, joka muun muassa nollaa hälytykset.

Tärkeää

Toiminto tyhjentää kortin muistin välittömästi.

  • Dip-kytkimen 8 on oltava kytkettynä: OFF-ON-OFF

Liitäntä PRO 1 hälytyskortilla NEO:ssa


Liitä kuorma (PRO1) automaattisen sulakkeen tehoportaalla

Kuorma on kytketty katkaisijaan eikä piirilevyyn - katso komponenttien yleiskatsaus.

Kasvaneen tehon vuoksi teho syötetään tehokortin kautta automaattisiin sulakkeisiin. Siksi kuorma on kytkettävä automaattisiin sulakkeisiin.

Varo

Maksimivirtaa ei saa ylittää, katso laitteen tyyppikilpi.

Emolevyn hälytyskortti

Hälytyskortti on valinnainen kortti, jota käytetään hälytysten vastaanottamiseen relekytkennällä. Ilman relekorttia hälytykset voidaan välittää vain alikeskukseen.

  • Kaikkien releiden tulee olla vedetyssä tilassa. Tarkista, että CO:n ja NC:n välillä on yhteys. Aseta mittauslaite jatkuvuusmittaukseen ja testin päättämiseen. Tämän pitäisi sitten olla merkki oikosulusta.

  • Kaikki releet ovat normaalisti jännitteisiä ja antavat hälytyksen, kun jännitteetön tilanne tapahtuu.


Nro

Terminaali nro

Rele on normaalisti jännitteinen.

Hälytyksen tyyppi tai selitys

1

J12

-

Liitäntä emolevyyn.

2

J14:1-3

NC, COM, NO

Sähkökatkon hälytys.

3

J14:4-6

NC, COM, NO

Hälytykset: Sulakevika, peukalointikytkin*, laturivian ylijännite, laturivian alijännite, kennovika/ei kytketty akku, alhainen akun jännite verkkokatkoksen yhteydessä ja vanhentunut akku*.

4

J14:7-9

NC, COM, NO

Hälytys: Alhainen järjestelmäjännite.

PRO1-kortilla olevan tiedonsiirron kautta: Kaikki hälytykset ja hälytykset: Tuuletinvika, ylilämpötila, alilämpötila, lyhyt akun jäljellä oleva käyttöaika, ylivirta 100 % minuutin keskiarvosta, ylivirta 80 % päiväkeskiarvo ja ylivirta 175 % sekuntikeskiarvo.

* Valinnainen laitteissa, joita ei ole sertifioitu.

Hälytys näkyy kaapin ovi / indikaattoridiodi

Normaalitilassa merkkivalo palaa tasaisesti vihreänä.

222-056.psd
Taulu 12. Merkkivalo näyttää.

Merkkivalo näyttää

Selitys

Vihreä valo

Normaalikäyttö.

Hitaasti vilkkuva vihreä

Ei saatavilla NEO:lle.

Nopeasti vilkkuva vihreä

Sähkökatkohälytys.

Keltainen valo

Alhainen akkujännite.

Hitaasti vilkkuva keltainen

Ikääntyneet paristot (valinnainen).

Nopeasti vilkkuva keltainen

Irrotetut akut / akun oikosulku.

Punainen valo

Yli- tai alijännite tai laturivika.

Hitaasti vilkkuva punainen

Alhainen järjestelmäjännite.

Nopeasti vilkkuva punainen

Kuormavaroke lauennut / akkuvaroke lauennut.

Musta / sammunut

Syväpurkaussuojaus aktivoitunut. (Laite on sammunut.)



Kun järjestelmä on otettu käyttöön: Jos merkkivalo ei pala, syväpurkaussuojaus on käynnistynyt.

Huomautus

[sv] Om indikeringsdioden blinkar till var 15:e sekund är batteriet fulladdat och laddningen är i vilofas för att förlänga batteriets livslängd. Vid nätavbrott under vilofasen övergår batteribackupen till batteridrift som vanligt.

Käyttöönotto – laitteen käynnistäminen

  1. [sv] Koppla in last, larm och ev. andra anslutningar.

  2. [sv] Koppla in batterier.

    1. [sv] Anslut / slå till säkringar.

  3. [sv] Skruva fast elnätkabel i plint och sätt fast plint på moderkort.

    1. [sv] Slå till nätspänning.

Kytke tässä järjestyksessä

Oikosulun yhteydessä mahdollisesti ilmenevien vikojen riskin minimoimiseksi liitännät emolevyyn on tehtävä tässä järjestyksessä.

Laite toimii normaalisti, kun kaapin oven ulkopuolella oleva merkkivalo palaa vihreänä. Katso etupaneelin / kaapin oven muut tilailmaisut.

Akkujen lataaminen täyteen voi kestää jopa 72 tuntia.

Piirilevy – Tekniset tiedot

Tekniset tiedot, emolevy: PRO 1

Tiedot

Selitys

Lyhyt nimi

PRO 1

Tuotteen Kuvaus

Emolevy akkuvarmistuksessa edistyneillä toiminnoilla ja tiedonsiirrolla huippujärjestelmien kanssa.

Oma kulutus, relekortilla

Alle 210 mA. 100 mA ilman tehoaskelmaa, kun kaikki ulkoisen hälytyskortin releet on vedetty normaaliasentoon.

Vaihtoaika verkkojännitteestä akkukäyttöön

Kun paristot ovat lepotilassa: <5 mikrosekuntia. Kun akut ovat latausjaksossa: 0 (ei mitään). Akut lepäävät 20 päivän jaksot, jonka jälkeen latausjakso ottaa vallan ja lataa akkuja 72 h. Jos akkujen ollessa lepojaksossa tapahtuu sähkökatkos, akut kytkeytyvät päälle <5 mikrosekunnissa. Jos sähkökatkos tapahtuu akkujen ollessa latausjaksossa, kytkentäaikaa ei ole.

Tuleva verkkovirta

230 V AC - 240 V AC, 47-63 Hz.

Verkkosulake

Katso taulukko: Sulakkeet.

Osoitus

LED piirilevyssä/kaapin ovessa

Hälytys

Hälytys näkyy kaapin etuosassa olevalla merkkivalolla.

  • Akun kennovika tai akkua ei ole kytketty.

  • Vika laturissa, alijännite.

  • Laturin vika, ylijännite.

  • Matala järjestelmäjännite, verkkojännite alle 24,0 V verkkokäytössä.

  • Alhainen akun jännite, alle 24,0 V DC tai virtakatkos.

  • Sähkökatkon hälytys.

  • Peukalointikytkin.

  • Sulakkeen vika.

  • Ikääntynyt akku

Hälytystoimintojen laajentaminen voidaan saavuttaa tiedonsiirron tai hälytyskortin avulla.

Taulu 13. Lähdöt

Tiedot

Selitys

Hälytys releen vaihdosta?

Kyllä, relekortin kautta (valinnainen).

Latauslähdöt, numero

2

Jännite kuorman ulostulossa

27,3V DC

Jänniterajoitus, ylempi, kuorman lähdössä

27,9V DC

Jänniterajoitus, alempi, kuorman lähdössä. Akkukäytöllä ja verkkojännitteellä irti.

20V DC

Prioriteetti (aina jännite) kuormituslähdöt

Maksimikuormitus, uloskäyntiä kohti

10 A

Maksimikuormitus, kokonaismäärä (ei saa ylittää).

10 A

Kuormalähtö plus (+) sulake

Joo

Kuorman lähtö miinus (-) varmistettu

Lataa lähtö 1 = Kyllä

Kuormituslähtö 2 = Nro

Sulakkeet ulostulossa

Katso taulukko: Sulakkeet.



Taulu 14. Sulakkeet

Sulake

Tyyppi

15 A

T15A

25 A

T25A

Verkkosulake 24 V:n laitteissa 15 A asti

T2.5AH250V. Keraaminen.

Verkkosulake 24 V:n laitteissa 15 A asti

T4AH250V. Keraaminen.



Taulu 15. Suojaus

Sähkösuojaus

Syväpurkaussuoja

Joo. 24 V yksiköiden suojaus jännitteellä 20, +/- 0,5 V.

Ylijännitesuoja

Joo

Ylikuumenemissuoja

Joo

Oikosulkusuojattu

Joo



Virtalähde

Virtalähde - Tekniset tiedot RSP-320-24

Laite:

NEO 24V 15A FLX L

Tietoja

Selitys

Lähtöjännite:

27,3 V

Lähtövirta

0 A - 13,4 A

Lähtöjännite, aaltoilu

150 mVp-p

Ylijännite

27,6 V - 32,4 V

Lähtöjännite, uudelleenlataus, aaltoilu/virran rajoitus

Alle 1,2 Vp-p

Hyötysuhde:

89 %

Virranrajoitus:

105 % - 135 %

Tasajännite:

+/- 0,5 %

Säätötarkkuus:

+/- 1,0 %

Tulovirta (230 V)

2 A

Verkkojännitteen taajuus

47 Hz- 63 Hz

Verkkojännite

230 V AC - 240 V AC

Nimellisteho

321,6 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Virtalähde - Tekniset tiedot HRP-600-24

Istuu:

NEO 24V 25A FLX L

Tiedot

Selitys

Ulostulojännite

27,3V

Ulosvirtaus

0 A - 27 A

Lähtöjännite, aaltoilu

150 mVp-p

Ylijännite

30 V - 34,8 V

Lähtöjännitteen lataus, aaltoilu/virran rajoitus

Alle 1,2 Vp-p

Tehokkuus

88 %

Tehon rajoitus

105 % - 135 %

Vakiojännite

+/- 0,5 %

Sääntelyn tarkkuus

+/- 1,0 %

Tulovirta (230 V)

3,6 A

Verkkojännitteen taajuus

47 Hz - 63 Hz

Verkkojännite

230 V AC - 240 V AC

Brändin vaikutus

648 W

Lämpötila-alue

-30°C - +70°C

Ilmankosteusalue

20–90 % RH ei tiivistyvä

Teknisten tietojen kotelo

Kotelot - Tekniset tiedot FLX L

Tiedot

Selitys

Nimi

FLX L

Suojausluokka

IP 32

Mitata

Korkeus: 444 mm, leveys 438 mm, syvyys 212 mm

Korkeusyksiköt

10 HE

Asennus

Seinä tai 19" teline

Ympäristön lämpötila

+5...+40 °C. Parhaan akun eliniän saavuttamiseksi: +15...+25 °C.

Ympäristö

Ympäristöluokka 1, sisätilat. 20–90 % Suhteellinen kosteus

Materiaali

Pulverimaalattu pelti

Väri

Musta

Kaapeliläpiviennit, määrä

4

Sopivat akut

2 kpl 12 V, 45 Ah.

Tuuletin

Joo

Akut

Akut eivät sisälly

Akut myydään erikseen.

45 Ah, 12 V AGM akku

Sopii sisään

Paristojen lukumäärä

NE0 24V 15A FLX L

2

NE0 24V2 5A FLX L

2

Akkutyyppi

V

Ah

Huoltovapaa AGM, lyijyakku.

12 V

45 Ah

Taulu 16. 10+ suunniteltu käyttöikä* akku

Tuotenumero

Sähköpostinumero

Tuotteen nimi

Terminaali

Mitata. Korkeus leveys syvyys

Paino per kappale

Tehdä

MT113-12V45-01

5230546

UPLUS 12V 45Ah 10+ Suunniteltu kestävä akku

M6 pultti

197x165x170 mm

14,5 kg

UPLUS



Varakäyttöajat – yleiskatsaus

Taulukossa esitetään odotettavissa oleva varakäyttöaika varmennusakun eri kuormituksilla.

Tärkeää

Tämä on suuntaa-antava, ja kaikki ajat ovat likimääräisiä ja voivat poiketa todellisista ajoista. Kuormitus, lämpötila ja muut tekijät vaikuttavat asiaan, joten tarkkaa aikaa ei voida antaa.

Koskee uusia akkuja.

Ampeerit ja akut vaihtelevat kokoonpanon mukaan, tarkista, kestääkö kokoonpano akkuja ja ampeeria.

Taulu 17. Varakäyttöaika 24 V laitteet – ilman akkukoteloa

Kuormitus

7,2 Ah

14 Ah

28 Ah

45 Ah

Kuormitus

Varakäyttöaika (noin), minuuttia

0,5 A

450

820

1650

2350

1 A

260

485

970

1460

2 A

150

280

560

920

4 A

90

165

335

550

6 A

67

125

245

405

8 A

57

105

210

350

10 A

44

80

160

270

12 A

38

70

140

235

14 A

33

60

120

200

16 A

28

50

100

170

18 A

25

45

89

150

20 A

23

42

84

142



Taulu 18. Valmiusaika 24 V laitteet – akkukotelolla, 28–70 Ah

Keskivirta

28 Ah

42 Ah

65 Ah

70 Ah

-

4 akkua

(14 Ah)

6 akkua

(14 Ah)

4 akkua

(20Ah + 45 Ah)

10 akkua

(7 Ah)

Kuormitus

Varakäyttöaika (noin), minuuttia

0,5 A

1650

2090

5574

3440

1 A

970

865

3252

2118

2 A

560

815

1770

1329

4 A

335

490

930

864

6 A

245

360

600

605

8 A

210

310

426

544

10 A

160

240

342

414

12 A

140

210

270

363

14 A

120

180

234

311

16 A

100

150

204

286

18 A

90

130

150

254

20 A

84

126

138

241



Taulu 19. Varakäyttöajat 24 V yksiköt - akkukotelolla, 90 Ah - 155 Ah

Keskivirta

90 Ah

110 Ah

135 Ah

155 Ah

-

4 paristoa

(45Ah)

6 paristoa

(20 Ah + 45 Ah)

6 akkua

(45Ah)

8 paristoa

(20 Ah + 45 Ah)

Ladataan

Varaa käyttöaika (n.), minuuttia

0,5 A

4705

5796

7056

8215

1 A

2928

3582

4392

5070

2 A

1836

2247

2754

3230

4 A

1183

1438

1762

2018

6 A

788

959

1175

1345

8 A

748

861

1048

1150

10 A

570

689

839

920

12 A

499

603

699

765

14 A

427

516

629

655

16 A

404

499

592

590

18 A

359

444

526

520

20 A

340

420

498

495



Taulu 20. Varakäyttöajat 24 V yksiköt - akkukotelolla, 180 Ah - 225 Ah

Keskivirta

180 Ah

200 Ah

225 Ah

-

8 paristoa

(45Ah)

10 akkua

(20 Ah + 45 Ah)

10 akkua

(45Ah)

Ladataan

Varaa käyttöaika (n.), minuuttia

0,5 A

9408

12972

11760

1 A

5856

7872

7320

2 A

3672

4548

4590

4 A

2365

2670

2945

6 A

1577

1780

1960

8 A

1500

1558

1800

10 A

1140

1246

1410

12 A

950

1038

1200

14 A

855

890

1055

16 A

810

902

995

18 A

715

802

885

20 A

680

722

840



Kirjoitusvirheiden varaa.

Määräykset ja sertifioinnit

Määräykset ja sertifioinnit

Taulu 21. Tuote täyttää seuraavat vaatimukset.

EMC:

EMC-direktiivi 2014/30EU

Sähkö:

Pienjännitedirektiivi: 2014/35/EU

EN 62368-1

CE:

CE-direktiivi 765/2008

Päästö:

EN61000-6-:2001 EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001

Immuniteetti:

EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11

SS-EN 50 130-4:2011 Edition 2, EN50131-6

Päästö

EN55032 (CISPR32) Class B

Ympäristö

REACH-asetus: Direktiivi 1907/2006, WEEE-asetus: Direktiivi 2002/96/EY, RoHS-asetus: Direktiivi 2015/863



Huomaa

Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone.

soptunna_atervinning.ai

Osoite ja yhteystiedot

Milleteknik AB

Ögärdesvägen 8 B

S-433 30 Partille

+46 31 340 02 30

www.milleteknik.se
