PoE serien

Link til tekniske spesifikasjoner

Du kan hjelpe oss med å lage bedre produkter

Med din hjelp kan vi utvikle og produsere bedre produkter, vennligst fyll ut vårt skjema kundetilfredshetsundersøkelse.

Installasjon og igangkjøring

Instruksjoner for installasjon og igangkjøring.

Om PoE fra Milleteknik

Serien er designet for å drive PoE-enheter som tilgangssystemer, overvåkingskameraer og annet utstyr som kan betjenes med Power over Ethernet.

PoE M-switch 4p FLX M, PoE M-switch 8p FLX M og PoE M-switch 16p FLX M samsvarer med 802.3at type2 klasse 4. PoE-switchen administreres, det vil si at det er mulig å kontrollere bryteren via programvaregrensesnittet. Produktene har noe vi kaller "kontrollert lading", som er en sikkerhetsfunksjon som gjør at batterier ikke lades med mer enn 4,5 A. Ved å kontrollere ladingen av batterier forlenges levetiden til batterier betydelig. Produktet har 24 V batterispenning som økes opp til 48 V for å drive PoE-bryteren. Det er en belastningsutgang på hovedkortet som gir 24V, dette gjør at enheten kan brukes til å drive andre applikasjoner som dørlåser osv. på den ene belastningsutgangen. Det er viktig å beregne belastningen nøyaktig slik at enhetens spesifikasjoner ikke overskrides. Batteriboks kan kobles til for lengre backup-tid.

PoE driver enheter koblet til strømforsyningen


PoE kan drive for eksempel overvåkingskameraer, dørsensorer og mer.

Enheter som skal drives via PoE kobles til porter for PoE.

Enheter som ikke trenger å betjenes med PoE i porter for LAN kan kobles til switchen.

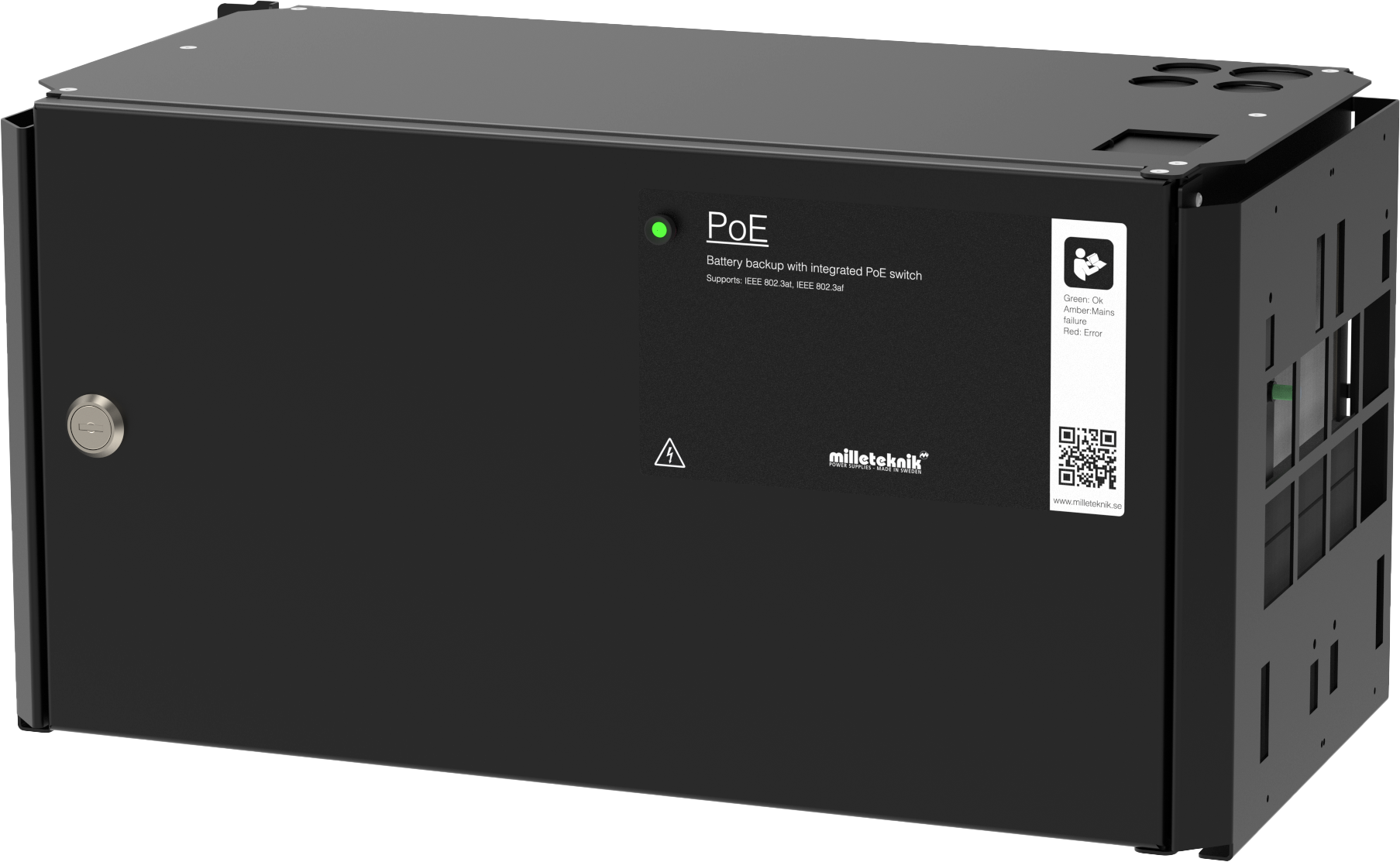

Komponentoversikt PoE FLX M

Figur 1. PoE M-switch 4p FLX M
PoE M-switch 4p FLX M


Tabell 1. Komponentoversikt

Symbol

Forklaring

A

Braketter, vendbare.

B

Hus i pulverlakkert metallplate.

C

Strømforsyning, (sitter under hovedkortet).

D

Hovedkort.

E

Plass til batterier.

F

PoE-svitsj, antall kort og porter varierer med konfigurasjonen.

G

Kabelinnføringer.



Installasjon av konsoll

Brakett er vendbart og kan monteres på to måter. Det følger med konsoller til enheten.


Batterier – sette i og koble til

Skjema - Innkobling av batterier, 24 V

Batterikablene er montert på hovedkortet ved levering. Bildene nedenfor viser hvordan de skal kobles.

  1. 1. Plasser batteriene i innkapslingen med batteriterminalene ut mot døren.

  2. 2. Koble batterikablene til batteriet. Rød kabel på pluss og svart kabel på minus.

  • • Dersom det er mulig, kobler du fra nettspenningen ved tilkobling eller utskifting av batterier.tte.

Figur 2. Koblingsskjema for batterier i batteri-backup
Koblingsskjema for batterier i batteri-backup

Koble batterikabler til riktige terminaler. Feilkobling kan føre til skade på utstyret.



Hovedkortbeskrivelse

Koble til i denne rekkefølgen

For å minimere risikoen for feil som kan oppstå i forbindelse med kortslutning, skal tilkoblinger til hovedkort skje i denne rekkefølgen.

Tabell 2. Koble til i denne rekkefølgen

Nr

Forklaring

1

Koble til alarm.

2

Koble til last.

3

Koble til batterier.

4

Koble til strømnett.



Figur 3. Kort beskrivelse: CEO3 uP
Kort beskrivelse: CEO3 uP


På kretskortet

Forklaring

D6

Indikatordiode.

JU2

Jumper for alarmstyring. Senker alarmgrensen ved brobygging.

P1:1-3

Nettforbindelse, F, N, PE.

P2:1-2

Last ut, + / -.

P2:3-4

Last ut, + / -. Intern tilkobling til PoE-svitsj.

P3:1-3

Alarmutgang, NC, CO, NO.

P3:4-6

Alarmutgang, NC, CO, NO.

Koble til alarm på P3

Alarm kobles til klemme P3

Tabell 3. Koble til alarm P3

P3:1-6

Forklaring

Strømbruddsalarm

P3:1

NC

P3:2

CO

P3:3

NO

summer alarm*

P3:4

NC

P3:5

CO

P3:6

NO



Totalalarm: Ødelagt sikring ved belastning, ødelagt sikring fra eksternt fordelingstavle, ødelagt batterisikring, lav batterispenning i batteridrift, batterier ikke tilkoblet, overspenning.

Koble til last

Tabell 4. Lasttilkoblinger

Nummer på kretskort

Forklaring

P2:1

Tilkobling for last 1 +.

P2:2

Tilkobling for last 1 -.

P2:3

Tilkobling for last 2 +.

P2:4

Tilkobling for last 2 -.



Maksstrøm

Maksimal strøm må ikke overskrides. Maksstrøm er angitt på navneskilt på enheten.

Fare

Nettspenningen må kobles fra ved arbeid med strippete kabler. Det er installatørens ansvar å sørge for at riktig kompetanse er tilgjengelig for å koble 230 V til aggregatet. Maks kabelareal er 4 mm2

Koble strømnett til hovedkort med terminalblokk

Sikre L og N med buntebånd.

Viktig

beskyttende jorden (PE) skal kobles til PE-terminalen på hovedkortet. Hovedkortet er jordet via monteringspunktene i kabinettet, noe som sikrer riktig potensiell utjevning mellom PCB og kabinett. Dekselet er også jordet gjennom jordkabel/jordflette mellom deksel og kabinett for å opprettholde kontinuitet og EMC-funksjon

Beskyttelsesjordingen (PE) skal kobles til PE-klemmen på hovedkortet. Hovedkortet jordes via monteringspunktene i kapslingen, noe som sikrer korrekt potensialutjevning mellom kretskortet og kapslingen. Dekselet er også jordet via en jordingskabel / jordingsflette mellom deksel og kapsling for å opprettholde kontinuitet og EMC-funksjon.

Kontroller at markeringen på kretskortet samsvarer med kabelrekkefølgen på klemmen.

Figur 4. Koble til strømnett på hovedkortet
Koble til strømnett på hovedkortet

Koble strømnettkablene til terminalblokken før denne settes tilbake på hovedkortet. Sikre L (F) og N med buntebånd.



Tabell 5. Strømnettilkoblinger

Bokstav

Forklaring

L

L=Line

N

Null

PE

Vernejord



Styring av alarmgrense

Alarm for lav batterispenning i batteridrift kan styres.

Sikringer

Tabell 7. Sikringer.

Enhet

Sikringer

Type

Forklaring

Samtlige

F1

T2,5A

Elnettsikring

F2, F6

T10A

Lastsikring +

Samtlige

F7

T16A

Batterisikring



Advarsel for utskifting av sikringer (A)

Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.

Kan min PoE utvides med flere porter?

Produkt

PoE-bryter installert

Kan flere PoE-svitsjer installeres?

PoE M-switch 4p FLX M

En fire 4-porters PoE-svitsj

Nei

Idriftsettelse – slik starter du enheten

Koble til i denne rekkefølgen

For å minimere risikoen for feil som kan oppstå i forbindelse med kortslutning, skal tilkoblinger til hovedkort skje i denne rekkefølgen.

Tabell 8. Koble til i denne rekkefølgen

Nr

Forklaring

1

Koble til alarm.

2

Koble til last.

3

Koble til batterier.

4

Koble til strømnett.



  1. Koble til batterier.

    1. Koble til / slå på sikringer.

  2. Plugg inn PoE og andre belastninger.

  3. Skru fast strømkabel i terminalblokken, og monter terminalblokken på hovedkortet.

    1. Slå på nettspenning.

Enheten fungerer normalt når LED på utsiden av døren lyser grønt. Se frontpanel / dør for andre statusindikasjoner.

Det kan ta opptil 72 timer før batteriene er fulladet.

Slik får du tilgang til programvaren i PoE-svitsj

Slik får du tilgang til programvaren i PoE Switch


Denne delen viser hvordan du logger på bryterens konfigurasjonswebside.

For å konfigurere programvaren i bryteren, må riktig IP-adresse settes på datamaskinen.

Tilgang til bryterens programvare er gjennom en nettleser (som: Chrome, Edge, Firefox, etc.).

Følg trinnene for å få tilgang til bryterens innstillinger.

Notat

Innstillingene som vises er innstillinger for PC, (Windows 7 - Windows 11). Windows og navn kan variere mellom ulike versjoner av Windows. Vi kan dessverre ikke gi støtte for innstillinger på datamaskinen din.

Notat

Adresse til bryteren (fabrikkinnstilling): 192.168.2.1

Passord (fabrikkinnstilling): admin

Notat

Adressen til PoE-svitsjen er: 192.168.2.1 og brukernavn og passord er: admin/admin

  1. Åpne innstillinger og gå til Nettverk og Internett -> Avanserte nettverksinnstillinger. Åpne flere nettverkskortalternativer.

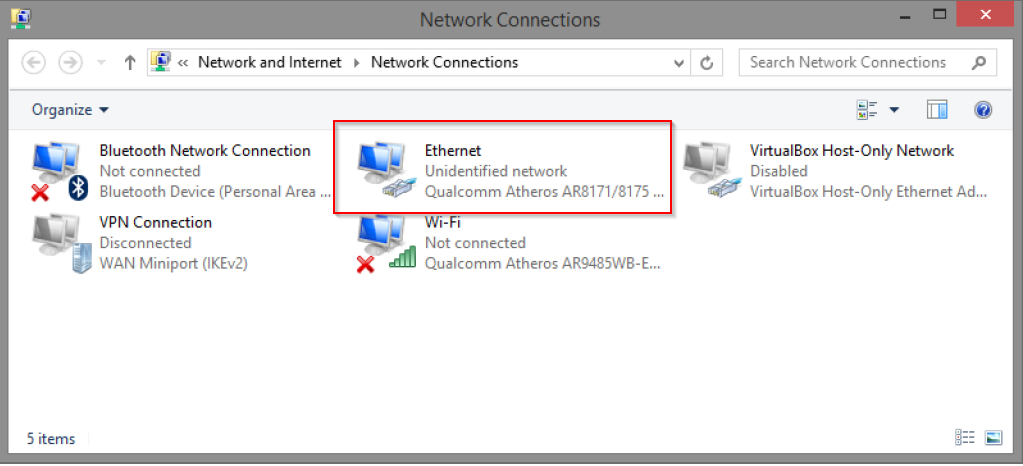

  2. Et nettverkstilkoblingsvindu vises som viser alle tilgjengelige nettverkstilkoblinger på datamaskinen. Dobbeltklikk på nettverkstilkoblingen du bruker for å koble til bryteren.

  3. Ethernet-statusvinduet vises. Klikk på knappen Kjennetegn som vist i figuren nedenfor.

  4. Dobbeltklikk på: Internet Protocol Version 4 (TCP / IPv4).

  5. Still inn datamaskinens IP-adresse og nettverksmaske som vist i figuren nedenfor. Som standard er produktets IP-adressen er 192.168.2.1. Du kan angi hvilken som helst IP-adresse så lenge den ikke er den samme som svitsjens IP-adresse og er i samme nettverkssegment som svitsjens IP-adresse. Trykk på OK for å bruke TCP/IPv4-innstillingene du nettopp har laget. Nå kan du koble til bryteren din ved hjelp av en nettleser (Chrome, Edge eller Firefox).

  6. Koble en RJ-45-kabel mellom datamaskinen og PoE-svitsjen.

Logg inn på bryteren

Notat

Adresse til bryteren (fabrikkinnstilling): 192.168.2.1

Passord (fabrikkinnstilling): admin

Notat

Hvis du får en advarsel om at siden ikke er sikker/forbindelsen ikke er privat, klikk "avansert" og deretter "fortsett".

  1. Start nettleseren på datamaskinen.

  2. Logg på PoE-svitsj.

    Tabell 9. Logg inn på bryteren.

    Tall

    Forklaring

    1

    IP-adressen til PoE-svitsjen: 192.168.2.1

    2

    Passord: admin

    3

    Søk = Ok

    4

    Meny i PoE-bryteren



Konfigurasjon

System, konfigurasjon

Tabell 10. System, konfigurasjon.

Bokstav, tall

Forklaring

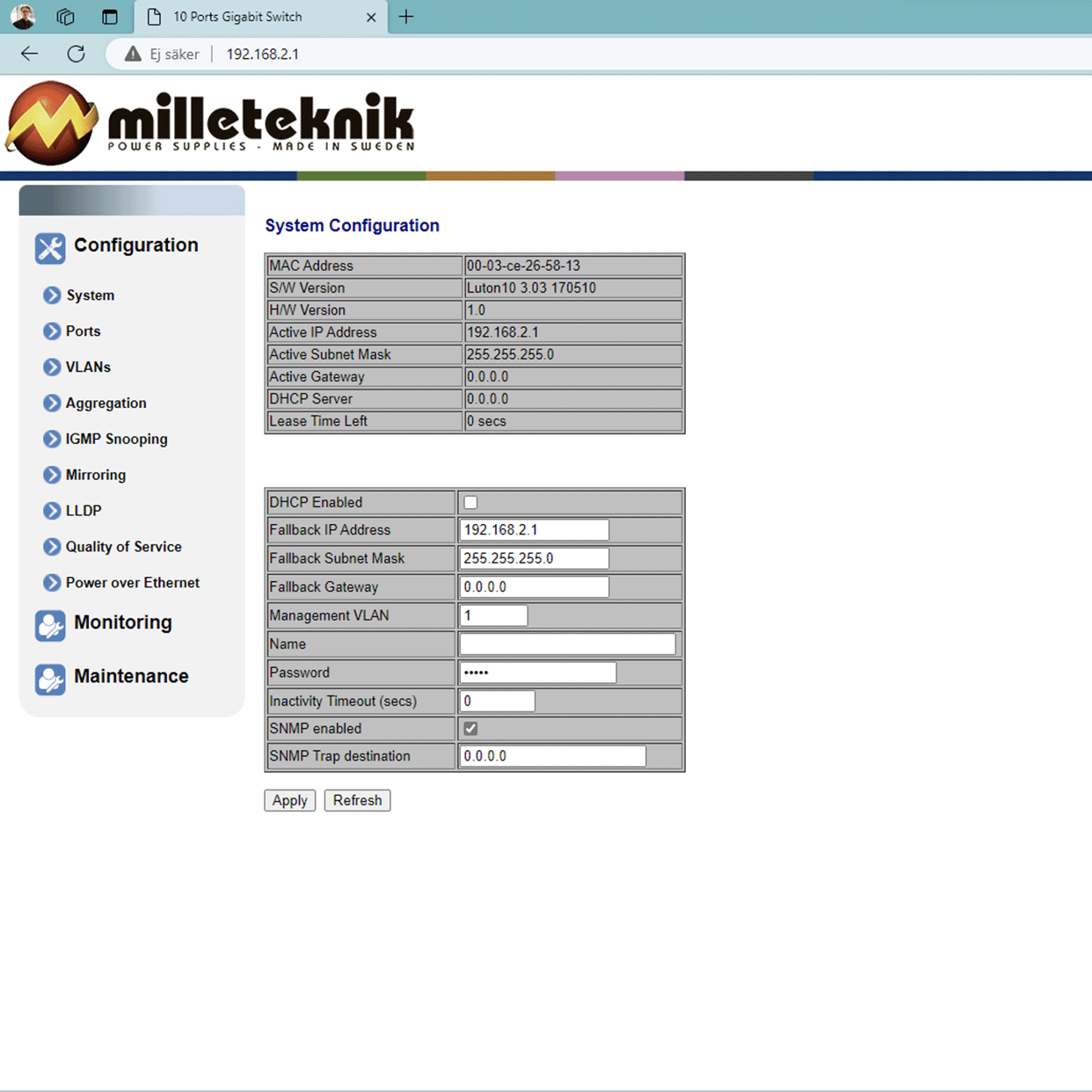

A

Konfigurasjonsside for PoE-svitsjsystem

A.1

Kryss av her hvis du skal bruke DHCP, se advarsel nedenfor.

A.2

Endrer standard passord fra fabrikken (admin).

A.3

Hvis du har gjort noen endringer, må du klikke "Bruk" for å lagre endringene.



Porter, konfigurasjon

Tabell 11. Porter, konfigurasjon.

Bokstav, tall

Forklaring

B

Porter

B.1

Denne innstillingen trenger normalt ikke å endres. Velg hastigheten på PoE-svitsjens porter.

B.2

Denne innstillingen trenger normalt ikke å endres.



VLAN-konfigurasjon

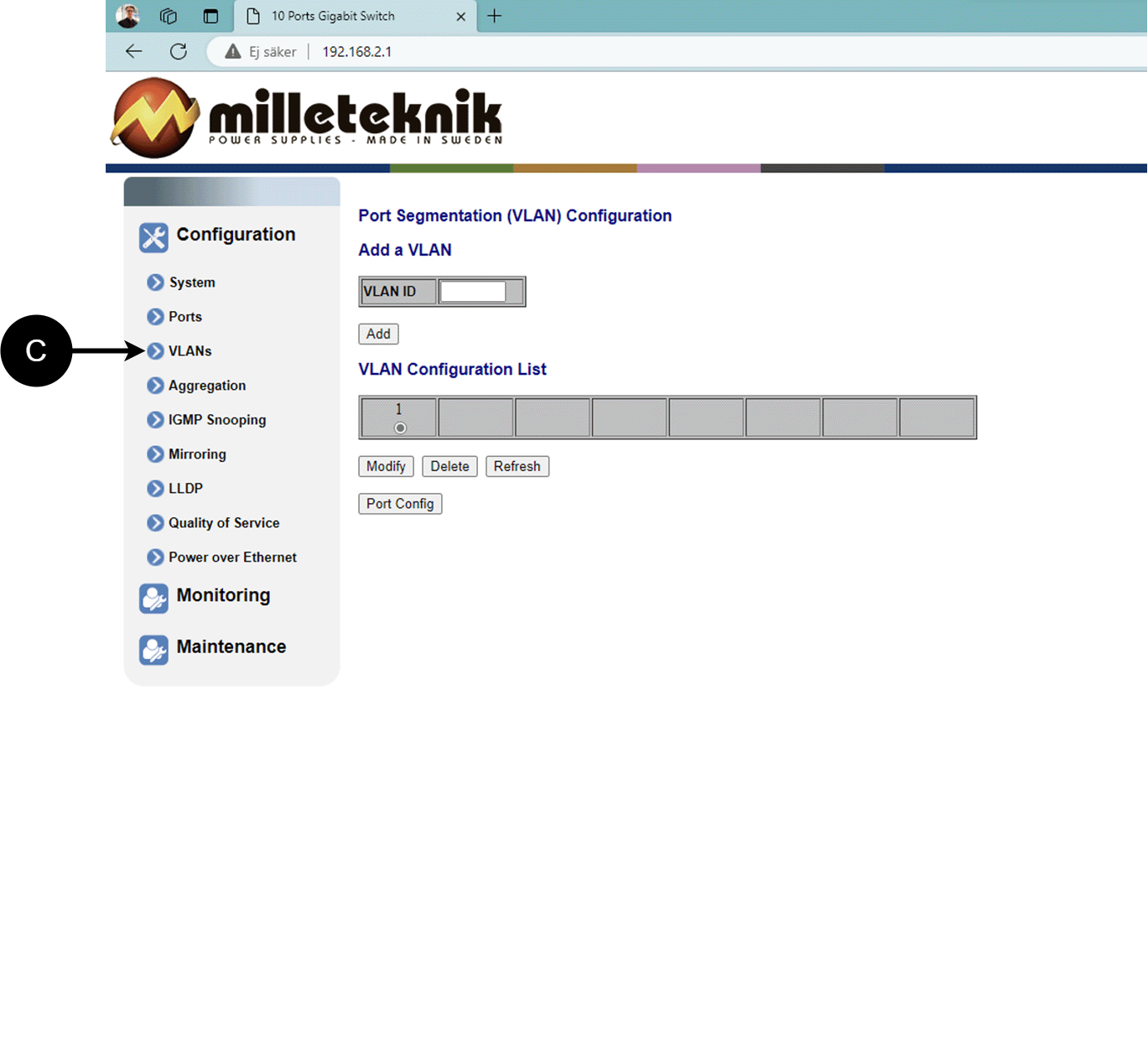

C: Konfigurasjon av virtuelt LAN.

Aggregering, konfigurasjon


D: Lastbalansering mellom portene.

IGMP Snooping, konfigurasjon


E: Bryter som styrer mottak.

Speiling, konfigurasjon


F: Speiling av porter.

LLDP-konfigurasjon

Tabell 12. LLDP-konfigurasjon.

Bokstav, tall

Forklaring

G

LLDP står for "Link Layer Discovery Protocol", som er en nettverksprotokollstandard som brukes til å oppdage og kommunisere informasjon om nettverksenheter koblet til det samme Ethernet-nettverket. Protokollen lar enheter som brytere og rutere sende og motta meldinger som inneholder informasjon om enhetens identifikasjon, muligheter og tilkoblingstopologi.

G.1

RX og TX er forkortelser som brukes i elektronikk, kommunikasjon og datanettverk for å indikere retningen på dataflyten mellom enheter. RX: Forkortelsen "RX" står for "Receive" eller "Reception". Det indikerer at enheten mottar data eller signaler fra en annen enhet. Når en enhet har en RX-inngang, betyr det at den er designet for å motta data eller informasjon fra en sendeenhet. TX: Forkortelsen "TX" står for "Transmit" eller "Transmission". Det indikerer at enheten overfører data eller signaler til en annen enhet. Hvis en enhet har en TX-utgang, betyr det at den er designet for å overføre data eller informasjon til en mottakerenhet. Disse forkortelsene er spesielt vanlige når det kommer til datakommunikasjon, for eksempel i sammenheng med nettverkskabler hvor det er spesifikke RX- og TX-ledninger som tillater toveiskommunikasjon mellom enheter.



QoS, konfigurasjon

Tabell 13. QoS, konfigurasjon.

Bokstav, tall

Forklaring

H

QoS gir ulik nettverkstrafikk ulik prioritet, og bidrar til å sikre at viktige tjenester leveres med tilstrekkelig båndbredde og minimal forsinkelse selv når nettverket er under belastning.

H.1

Angir om QoS er aktiv.



PoE, konfigurasjon

Tabell 14. PoE, konfigurasjon

Bokstav, tall

Forklaring

I

Strøm over Ethernet

I.1

Slår PoE-funksjon/port på eller av. Husk å trykke "Apply" for å lagre endringer.



Overvåking

Statistikk, oversikt

Tabell 15. Statistikk, oversikt.

Bokstav, tall

Forklaring

J

Statistikk, oversikt

J.1

Trafikk per havn.



Statistikk, detaljert

Tabell 16. Statistikk, detaljert.

Bokstav, tall

Forklaring

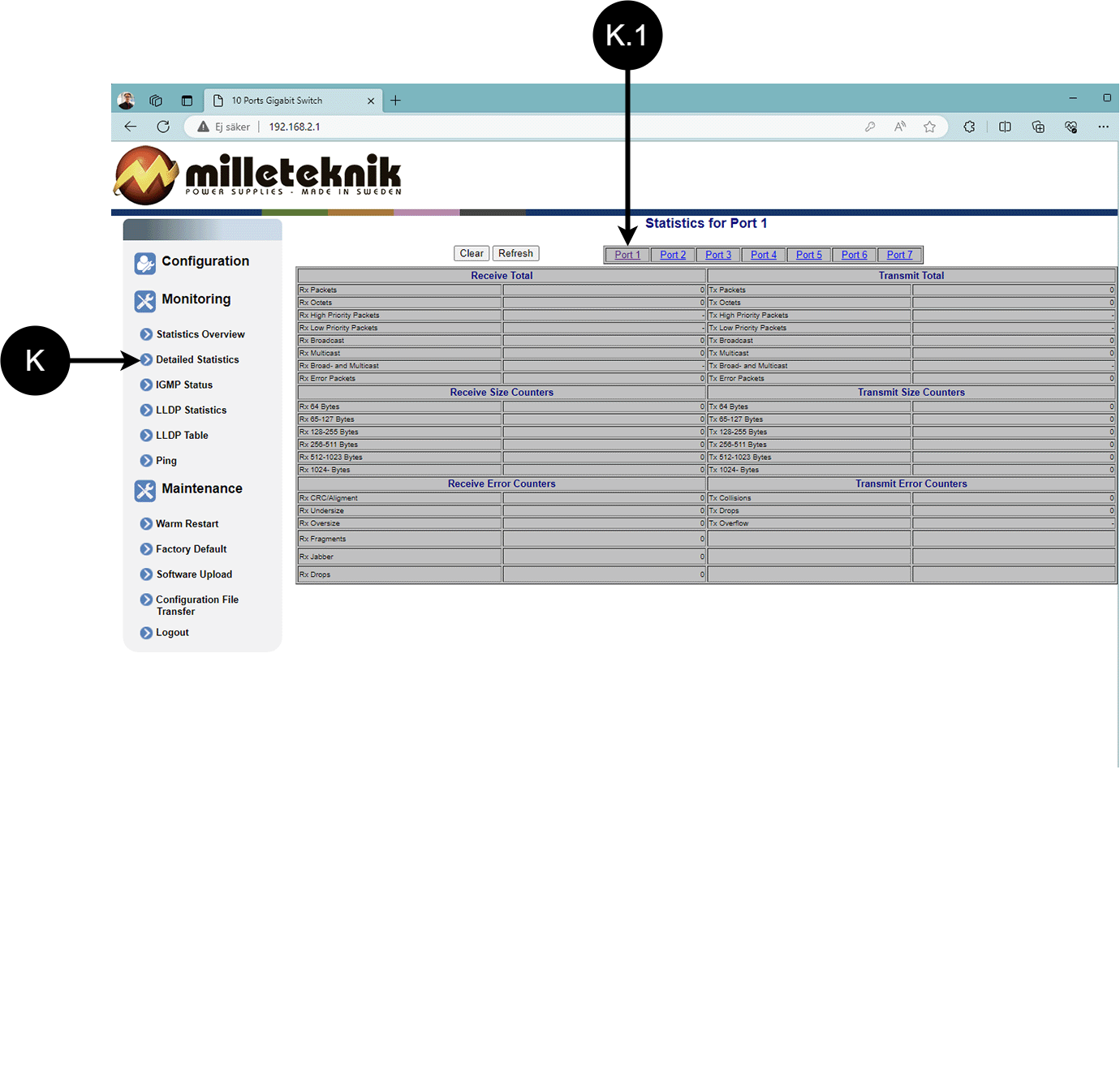

K

Detaljert statistikk

K.1

Velg port du vil ha statistikk for.



IGMP-status


L: Status for IGMP

LLDP-statistikk


M: LLDP-statistikk

LLDP-tabell


N: LLDP-oversikt.

Ping

Tabell 17. Ping.

Bokstav, tall

Forklaring

O

Ping

O.1

Skriv inn adresse for å teste tilkobling og responstid.



Vedlikehold

Start på nytt

Advarsel

Omstart gjøres med PoE-bryter, batteribackup startes ikke på nytt. Ved omstart vil tilkoblede enheter miste forbindelsen. Alarmen kan settes til batteribackup, men den forsvinner når PoE-bryteren er på igjen.

Tabell 18. Starter PoE-bryteren på nytt.

Bokstav, tall

Forklaring

P

Starter PoE-bryteren på nytt.

S.1

Velg "Ja" for å starte bryteren på nytt.



Fabrikkinnstilt

Advarsel

Fabrikkinnstilling gjøres med PoE-bryter. Batterisikkerhetskopiering er ikke gjenopprettet. Ved tilbakestilling vil tilkoblede enheter miste forbindelsen. Alarmen kan settes til batteribackup, men den forsvinner når PoE-bryteren er på igjen.

Fabrikkinnstilling av bryteren bare gjøres fra programvarens (dette) grensesnitt.

Anbefaling: Behold IP-adresse 192.168.2.1 og noter passord.

Viktig

Under en tilbakestilling av fabrikken går alle innstillinger, inkludert IP-innstillinger, tapt. Lagre konfigurasjonen før fabrikktilbakestilling. Se Last opp ny programvare

Tabell 19. Fabrikktilbakestilling av PoE-bryteren.

Bokstav, tall

Forklaring

Q

Tilbakestill PoE-bryteren til fabrikk.

Q.1

Velg "Ja" for å tilbakestille PoE-bryteren til fabrikk.



Last opp ny programvare

Advarsel

Bruk kun programvare du har mottatt fra Milletekniks support. Milleteknik påtar seg intet ansvar for programvare eller konsekvenser som skade på enheten eller periferutstyr eller annen skade som kan oppstå ved opplasting av ikke-godkjent programvare.

Tabell 20. Last opp ny programvare.

Bokstav, tall

Forklaring

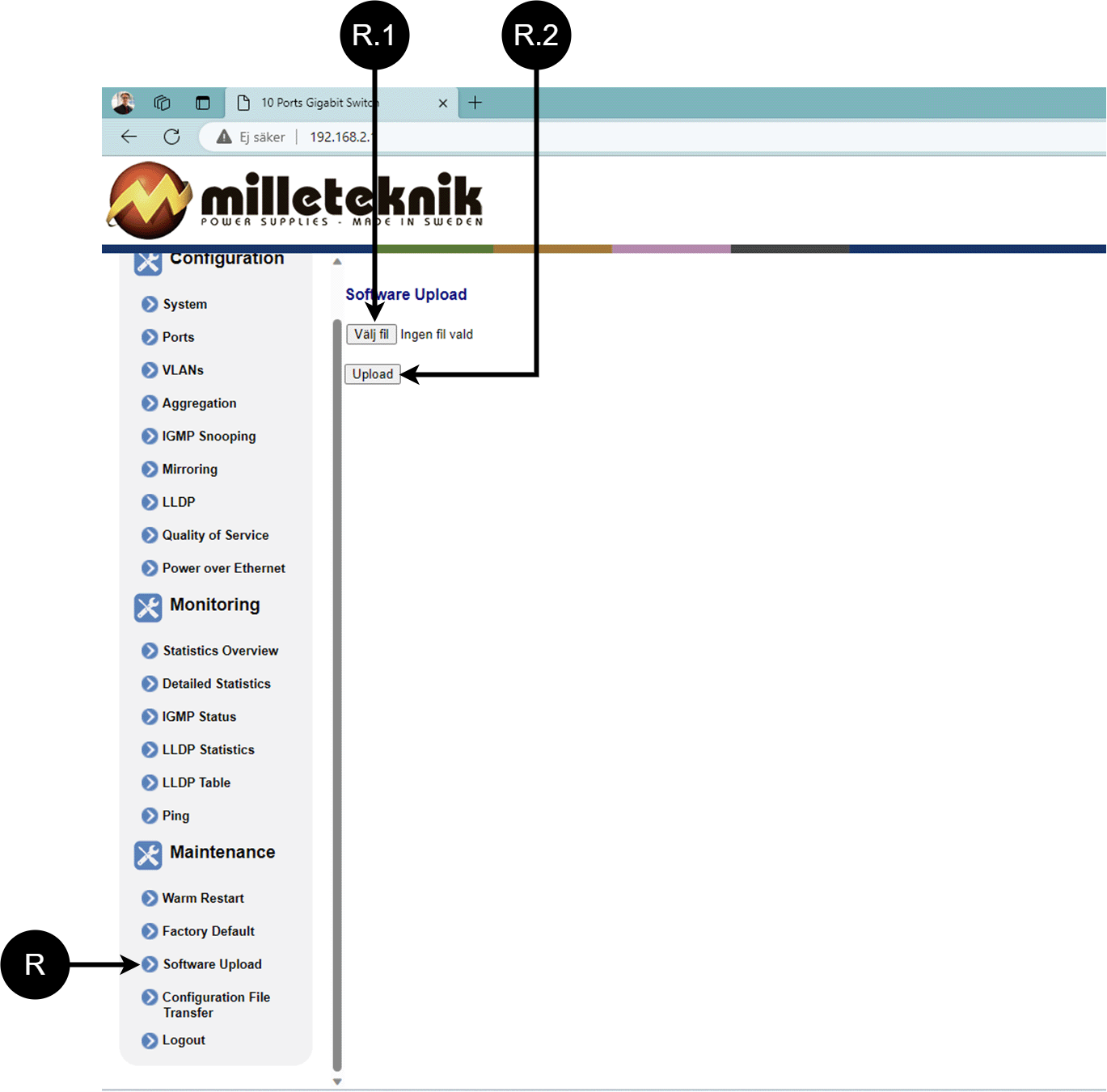

R

Last opp ny programvare til Switch.

R.1

Naviger til stedet på datamaskinen der du lagret filen.

R.2

Klikk "Last opp" for å laste opp programvaren.



Last og lagre konfigurasjonsfilen

Tabell 21. Last og lagre konfigurasjonsfilen.

Bokstav, tall

Forklaring

S

Last opp eller last ned bryterens konfigurasjon.

S.1

Velg ny konfigurasjonsfil.

S.2

Last opp ny konfigurasjonsfil.

S.3

Last ned konfigurasjonsfilen til datamaskinen[a].

[a] Nyere Windows-datamaskiner tillater ikke at *.cfg-filer lastes ned uten ekstra godkjenning i nettleseren ved nedlasting. Antivirusprogrammer kan slette filen under nedlasting.



Logg ut


T: Logg ut av bryteren. Dette påvirker ikke funksjonen til bryteren.

Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Publiseringsdato 2026-05-28

Alarm vises på dør / LED

Ved normal drift lyser LED-en grønt.

Tabell 22. Indikatordioden viser.

Alarm som vises på dør / LED

Forklaring

Lyser grønt

Normal drift.

Lyser gult

Strømbrudd.

Lyser rødt

Batteriet er ikke tilkoblet / sikringen har løst ut.



Når systemet er i drift: Dersom LED-en ikke lyser, er dyputladningsbeskyttelse er aktivert.

Notat

Hvis indikatorlampen blinker hvert 15. sekund, er batteriet fulladet og ladingen er i hvilefase for å forlenge batteriets levetid. I tilfelle strømbrudd i hvilefasen, bytter batteribackupen til batteridrift som vanlig

Vedlikehold

Med unntak av vifte og batterier er systemet vedlikeholdsfritt ved installasjon i innendørsmiljø.

Batteribytte

  • • Bryt nettspenningen ved batteribytte, om mulig.

  • • Koble ut batterikabler. Merk deg hvordan batterikablene er montert før de fjernes.

  • • Fjern batterisikring mellom batterier.

  • • Sett inn og fest de nye batteriene.

  • • Koble til batterikablene på samme måte som de forrige.

  • • Fest batterisikringen mellom batterier.

  • • Slå på nettspenningen. Eventuelt kan indikeringsdioden lyse for lav batterispenning / nettutfall inntil batterier er ladet. Det kan ta opp til 72 timer før batteriene er fulladet.

  • • Test systemet ved å kortvarig koble ut nettspenningen, (= lasten skal drives videre av batteriene), og deretter koble inn nettspenningen igjen.

Produktblad - Tekniske data

Produktblad - strømforsyning fra Milleteknik

PoE produktblad / tekniske data

Figur 5.

Administrert PoE-svitsj med 4 PoE-porter.



Navn, artikkelnummer og e-postnummer

Tabell 23. Navn, artikkelnummer og e-postnummer.

Navn

Artikkelnummer

E-nummer

PoE M-switch 4p FLX M

FM01N10224P01004PM

51 728 96



Beskrivelse

Primærsvitsjet fire, åtte eller 16 porters strømforsyning med batteribackup 24 V, 30,8 W/port, med plass til to 20 Ah batterier.

Bruksområde

Strømforsyning med reservestrøm for å drive PoE-enheter som overvåkingskameraer og andre PoE-drevne enheter. En plate for keystone-moduler gjør installasjonen av PoE-enheter enklere. En ekstra belastningsutgang for å drive andre 24 V-applikasjoner.

Batterier, for eksempel tilgangssystemet, fortsetter når strømnettet går ned.

Lang levetid, energieffektiv og støtte er tilgjengelig hvis noe går galt, nå eller om 10 år.

Vanlige bruksområder

  • Støtter IP-kameraer, lesere, dørsentre og andre nettverkssikkerhetsenheter

  • Strøm- og datadistribusjon over en enkelt nettverkskabel for forenklet installasjon.

  • Brukes til å drive IP-baserte tilgangssystemer der både data og strøm går gjennom nettverksskap.

Teknisk beskrivelse

Plate for feste av Keystone-moduler.

1 Gb porter.

Konstant utgangsspenning, 24 V (som er forsterket til 48 V) , uavhengig av batteri- eller nettdrift, noe som betyr at hele batterikapasiteten kan brukes.

For montering på vegg eller i et 19" stativ.

Spenning, strøm og effekt

Forsyningsspenning: 230 V AC - 240 V AC, 47 Hz - 63 Hz.

[sv] Lastutgångar

PoE-svitsj kan drive belastning til PoE-enheter og hovedkort kan drive en (1) 24V belastningsutgang for å drive andre applikasjoner.

Alarm

Alarmer gis for: Forsinket strømbruddsalarm eller lav batterispenning, frakoblede batterier, sikringssvikt og overlading av batterier.

Alarm over RJ-45, se manual for alarmer som PoE-bryteren kan gi.

Beskyttelse

Beskyttelse mot overbelastning, overspenning, overtemperatur, kortslutning og dyp utladning.

Kontrollert lading av batterier beskytter mot overlading og forlenger batterienes levetid. Batteriene lades med maksimalt 4,5 A.

Sikringer

Nettsikring: 2,5 A.

Lastsikring: Sikring på tilførsel til PoE-bryter : 10A. Sikring på lastutgang: 10 A.

Batterisikring: 30 A.

Indikasjoner og kommunikasjon

LED viser informasjon og alarmer på kretskortet og på skapdøren.

Batteri og batteritype

Batteritype: 12 V, AGM blybatteri, vedlikeholdsfritt. Batteristørrelser må ikke blandes.[1].

To 7 Ah, to 14 Ah eller to 20 Ah batterier.

Driftstid ved batteridrift

Reservedriftstiden i batteridrift avhenger av hvor stor last som er koblet til strømforsyningen. Hvis belastningen varierer, som ved hyppig åpning av dørlåser, reduseres tiden som batteriene kan fortsette å drive sikkerhetssystemet. For å få et estimat av reservedriftere, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/

Innkapsling, utførelse

Vekt

Tabell 27. Vekt.

Navn

Netto vekt

Vekt m pakke.

PoE M-switch 4p FLX M

7,8 kg

8,55 kg



Installasjonskrav

Enheten er beregnet for fast installasjon. Aggregatet skal installeres innendørs, miljøklasse 1, omgivelsestemperatur: +5°C til +40°C. Anbefalt omgivelsestemperatur er +15°C til +25°C (for optimal batterilevetid).

Krav som produktet oppfyller

Tabell 28. Produktet oppfyller følgende krav.

EMC:

EMC-direktivet 2014/30EU

El:

Lavspenningsdirektivet: 2014/35/EU

PoE:

IEEE 802.3af, IEEE 802.3at/30,8 W opp til type2, klasse 4.

CE:

CE-direktivet ifølge: 765/2008

Maskindirektivet

Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).

Økodesign

Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon for å gi våre kunder tillit til deres valg



Effektivitet (%)[a]

Standby-forbruk, typisk (W):

89%

1,27 W

90%

2,90 W

89%

3,38 W

[a] Ved nominell belastning.

soptunna_atervinning.ai

Garanti

Utvidbar, alternativer og tilbehør

Sabotasjekontakt

Produksjon, levetid, miljøpåvirkning og resirkulering

Produsert av Milleteknik i Partille, Sverige.

Lenke til den nyeste informasjonen

Produkter er gjenstand for oppdateringer, og du finner alltid den siste informasjonen på vårt nettsted.

PoE serien

Link til tekniske spesifikasjoner

Lenker til manualer og produktark

Du finner manualer og produktark på: www.milleteknik.se QR-koden nedenfor tar deg til produktsiden.

Navn

Dimensjoner

Batterier som passer

lenke

PoE M-switch 4p FLX M

224 x 437 x 212 mm

2 stk 20 Ah.

httpswwwmilleteknikseproduktpoe-m-switch-4p-flx-m.svg

Batterier er bare inkludert hvis spesifisert, ellers må batterier kjøpes separat.

Diverse

Forskjellen mellom PoE, PoE+ og PoE++.

Tabell 29. Maks effekt PoE.

-

PoE

Poe+

PoE++

Kompatibel[a]

-

PoE

PoE, PoE+

Offisielt navn

IEEE 802.3af

IEEE 802.3at

IEEE 802.3bt

Maksimal kraft

15,4 W

30,8W

60W-100W

[a] Strømforsyningen følger "opp", men ikke "ned". En PoE kan aldri drive en PoE+/PoE++-enhet som krever mer enn 13 W.



Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Publiseringsdato 2026-05-28

Produktets levetid, miljøpåvirkning og resirkulering

Produktet er designet og konstruert for lang levetid, noe som reduserer miljøbelastningen. Produktets levetid (unntatt slitedeler) avhenger blant annet av miljøfaktorer, hovedsakelig omgivelsestemperatur, uforutsett belastning på komponenter som lynnedslag, ytre påvirkning, håndteringsfeil mv. Produktene resirkuleres ved at de leveres til nærmeste gjenvinningsstasjon eller sendes tilbake til produsenten. Kontakt din distributør for mer informasjon. Kostnader som påløper i forbindelse med gjenvinning dekkes ikke.

soptunna_atervinning.ai

Adresse og kontaktopplysninger

Milleteknik AB

Ögärdesvägen 8 B

S-433 30 Partille

Sverige

+46 31 340 02 30

info@milleteknik.se

www.milleteknik.se



[1] Antallet batterier som er oppført representerer det maksimale antallet som enheten kan håndtere samtidig. Hvis flere batteristørrelser er spesifisert, betyr dette at enheten kun har plass til én batteristørrelse om gangen.

[2] Kostnader som påløper i forbindelse med gjenvinning dekkes ikke.
