Ennen kuin aloitat
Tiedot
Lue tämä ensin!
Elektroniikka, kotelosta riippumatta, on tarkoitettu käytettäväksi valvotussa sisäympäristössä. Verkkojännite tulee katkaista asennuksen ajaksi.
Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön. Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön. Vain valtuutetut henkilöt saavat asentaa ja huoltaa järjestelmää.
Kaikki tiedot voivat muuttua.
Ruotsinkieliset käyttöohjeet alkuperäisessä muodossa[1].
Tuki
Tarvitsetko apua asennuksessa tai kytkemisessä?
Löydät vastaukset moniin kysymyksiin osoitteesta: www.milleteknik.se/support
Puhelin: 031-340 02 30, sähköposti: support@milleteknik.se.
Tuki on avoinna: maanantaista torstaihin 8.00-16.00, perjantaisin 8.00-15.00. Suljettu klo 11.30-13.15.
Linkki uusimpiin tietoihin
Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.
Voit auttaa meitä tekemään parempia tuotteita
Avullasi voimme kehittää ja valmistaa parempia tuotteita, täytä lomake asiakastyytyväisyystutkimus.
Tietoja PoE:stä Milleteknikiltä
Sarja on suunniteltu antamaan virtaa PoE-laitteille, kuten pääsyjärjestelmille, valvontakameroille ja muille laitteille, joita voidaan käyttää Power over Ethernetillä.

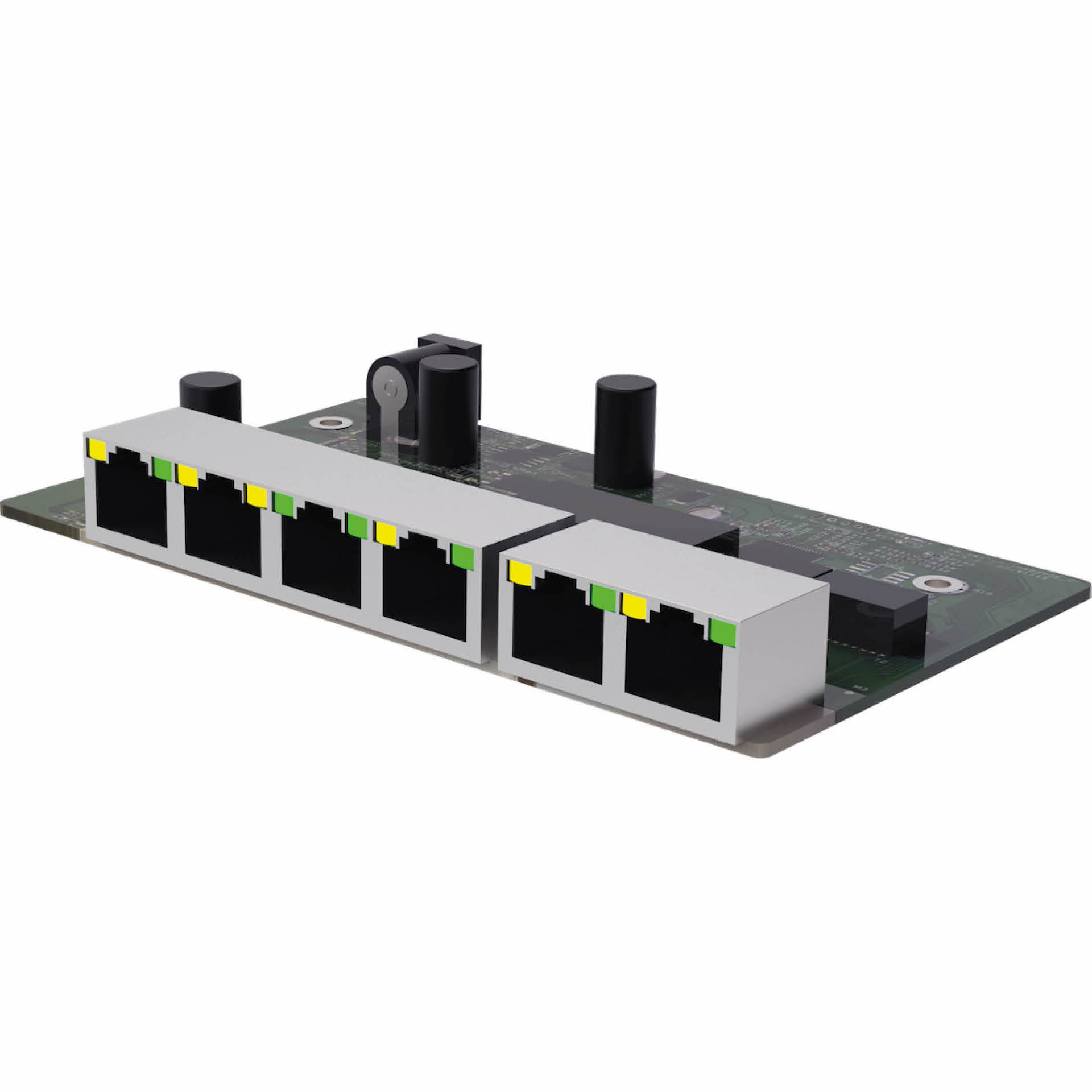

Lyhyt kuvaus PoE-kytkimelle 4p
 |

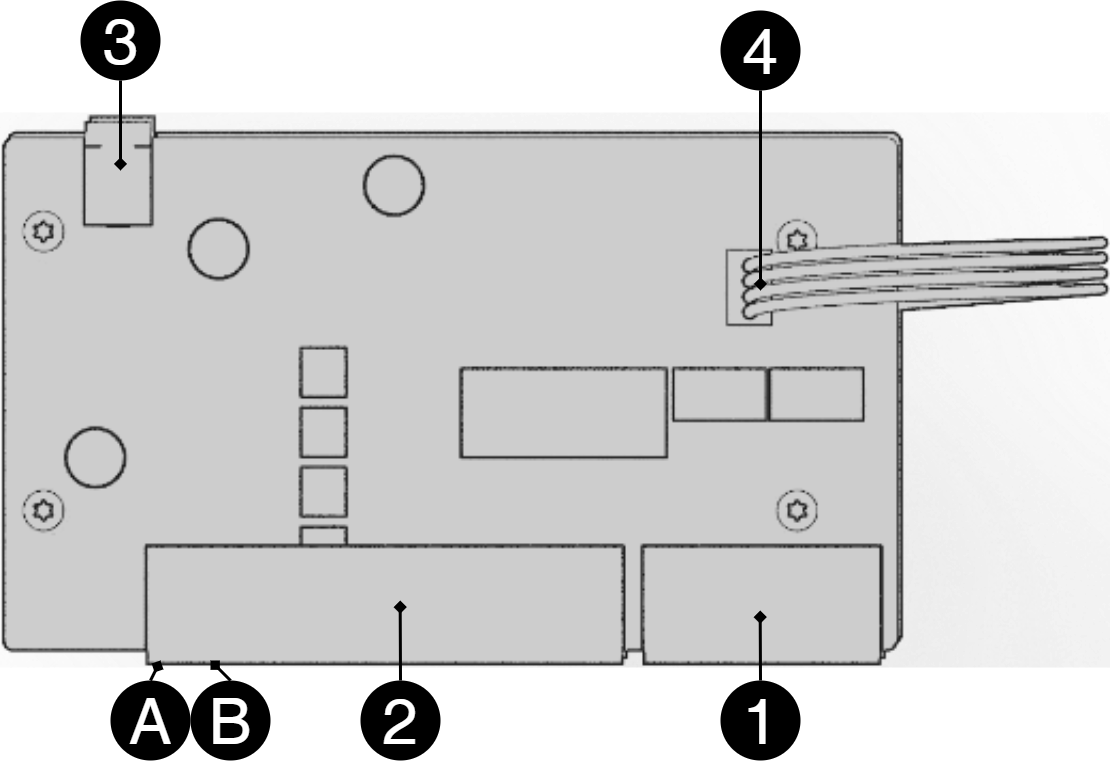

Ei | Terminaali nro | Selitys |
|---|---|---|
1 | J5 | 2 kpl. RJ-45-portit datalle, ei PoE:lle (virtalähteenä). |
2 | J5 | 4 kpl. RJ-45-virtaportit PoE-laitteiden liittämistä varten. |
3 | J2 | Virtalähde 48V. |
4 | J8 | Liitäntäpiste tiedonsiirtoa varten, kun ylimääräinen PoE-kytkin 4p-kortti liitetään. |
A | - | Merkkivalo, keltainen LED syttyy, kun tietoja siirretään. |
B | - | Merkkivalo, vihreä LED syttyy, kun laite on kytkettynä. Tämä on vain osoitus siitä, että portti on kytketty, eikä liitetyn laitteen tilaa. |
 |

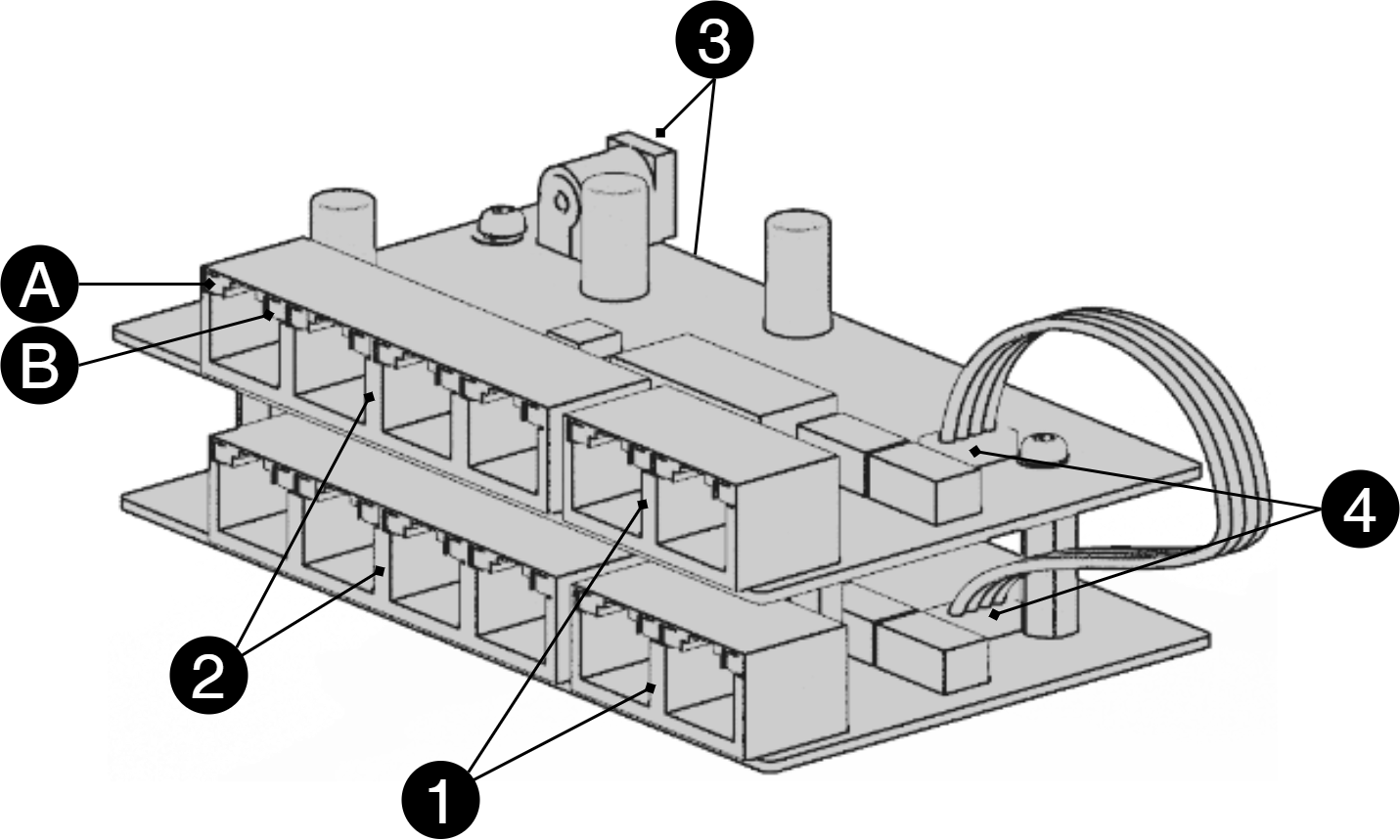

Kaksi korttia on kytketty kaapelilla 4 tai patch-kaapelilla kummankin kortin 1 väliin.
Kuvassa näkyy, kuinka kortit istuvat päällekkäin PoE-kytkimessä 4p FLX S. PoE-kytkimessä 4p FLX M kortit liitetään erikseen jokaiseen metallikelkkaan.
Asennus ja liitäntä PoE-kytkimeen 4p FLX S
Kirje | Selitys |
|---|---|

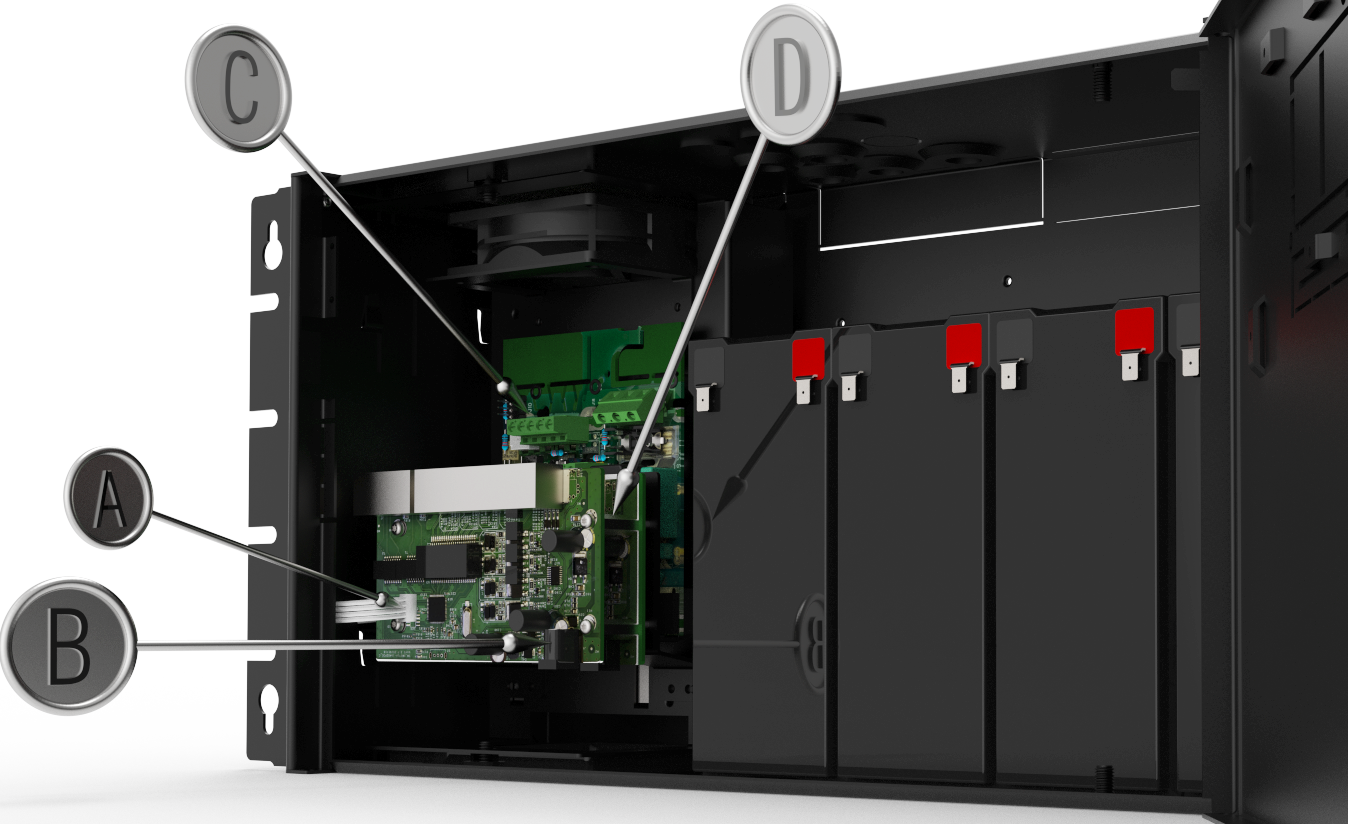

A | Kaapeli tiedonsiirtoon PoE-kytkinkorttien välillä |
B | Virtalähteen liitäntä emolevyltä. |
C | Virtalähde PoE-kytkimeen emolevyn kuormituslähdön kautta. |
D | Kortti kiinnitetään valmiiksi kootuille välilevyille yksikön ensimmäisen kortin päälle. |
Asennus ja liitäntä PoE-kytkimeen 4p FLX M
Kirje | Selitys |
|---|---|

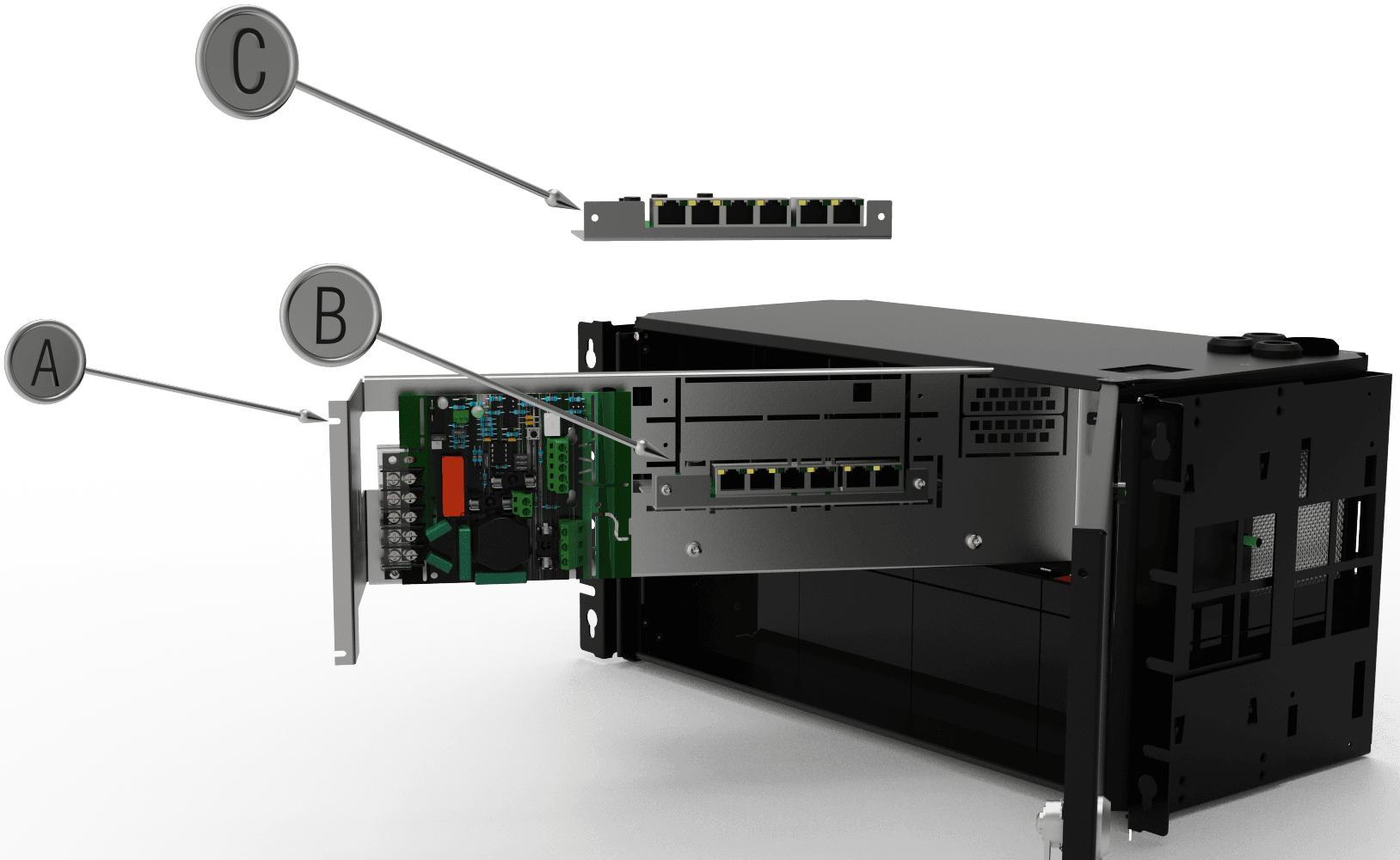

A | Ruuvi, jotta voit irrottaa ja avata kotelon levyn. |
B | Leikkaa levy pois kortin kiinnittämiseksi. |
B | Työnnä kortti sisään ja ruuvaa se paikalleen. |
Kirje | Selitys |
|---|---|

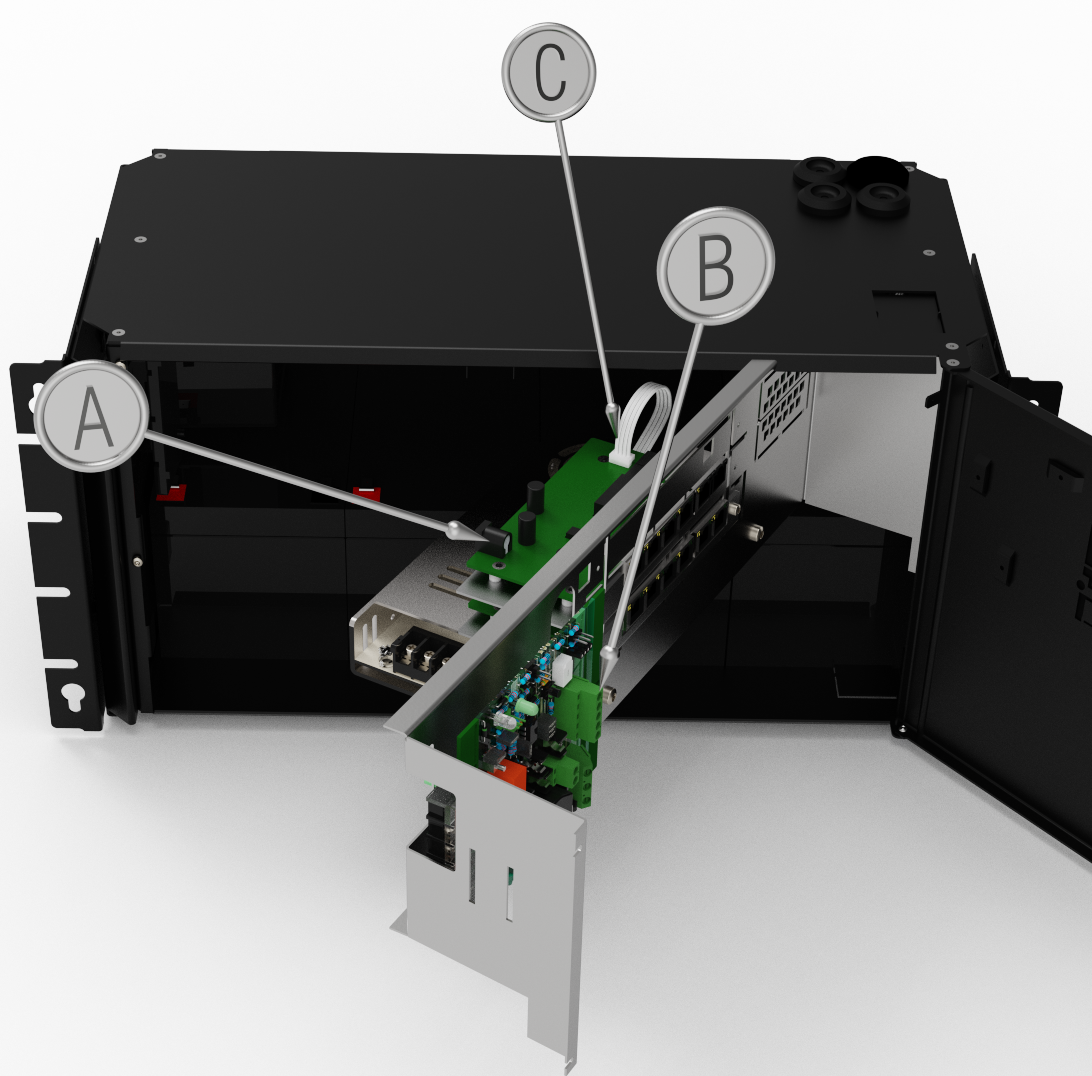

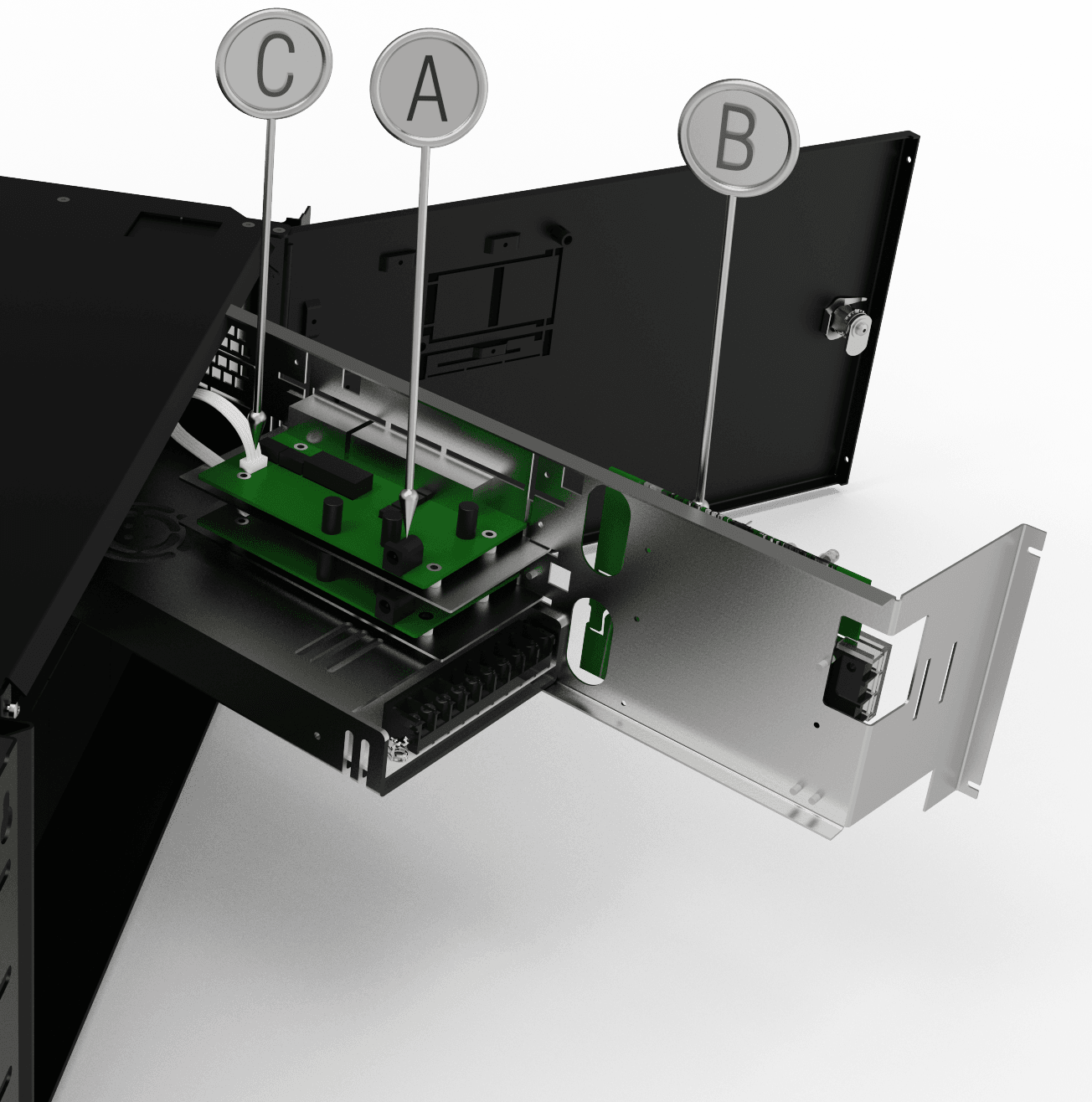

A | Virtalähteen liitäntä emolevyltä (B). |
B | Virtalähde PoE-kytkimeen emolevyn kuormituslähdön kautta (A). |
C | Kaapeli tiedonsiirtoon PoE-kytkinkorttien välillä. |
Takuu
Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.
Nimi, artikkelinumero ja sähköpostiosoite
Nimi | Tuotenumero | Sähköpostinumero |
|---|---|---|
PoE Switch 4p -Expansions kit | A-OT00004PU01 | 51 719 54 |
Lisää tietoa
Tekniset tiedot: PoE-kortti
Rajoitukset
Tärkeää
Huomaa, että 802.3at type2:ta ei tueta, koska PoE-kortista puuttuu kättelytoiminto tyypin 2 osalta. Lue lisää.
Tuote on testattu ja varmennettu Axema-käyttöjärjestelmien ja Dinbox-käyttöjärjestelmien kanssa, ja siksi sitä suositellaan käytettäväksi vain näiden järjestelmien kanssa. Tuotetta ei tällä hetkellä suositella muille tuotteille, joissa on af/at handshake -menettely. Tuote poikkeaa standardista IEEE 802.3af porttikohtaisesti ja IEEE 802.3at, koska tehoa on muutettu käytettäväksi yhdessä Axema passer -järjestelmän ja Dinbox passer -järjestelmän kanssa, mikä johtaa puutteisiin (PoE-kytketty tuote ei käynnisty) tuotteita vastaan, jotka vaativat kädenpuristusta.
Tuote | PoE/LAN-porttien määrä | Suurin teho porttia kohden (W) | PoE-budjetti | Ethernet tyyppi | Verkkoportit | Käyttöliittymä | Toiminnot | Tyyppi, injektori ja kytkin |
|---|---|---|---|---|---|---|---|---|
PoE-kytkin 4p+ laajennussarja | 4/2 | 30,8 W @ 54,6 V DC | 150W | Nopea Ethernet Mbit PoE -kytkin | 10/100 PoE | 1000Base-T RJ-45 | Automaattinen neuvottelu, automaattinen ylöslinkki (auto MDI/MDI-X) | Hallitsematon. Kytkimen ohjaamiseen ei ole ohjelmistoliitäntää. |
