Tietoja tästä asiakirjasta
Asiakirjan artikkelinumero: 350-269350-xxx
Tätä asiakirjaa voidaan muuttaa ilman erillistä ilmoitusta.
Kaikki tiedot julkaistaan painovirheiden varalta.
Tietoja PoE Managed -kytkimestä 4p 24V 5A OUT L
PoE Managed switch 4p 24V 5A UT L on PoE:llä varustettu virtalähde ulkokäyttöön. Rakennettu kestämään pohjoismaisia olosuhteita - kesällä ja talvella. Tuote eroaa Milleteknikin sisäakkuvarmistuksista ja joitakin toimintoja on lisätty ja osa on poistettu.
Varoitus
Ei ole varmaa, että toiminto voidaan säilyttää, jos lämpötila laskee määritettyjen parametrien alapuolelle tai yli. Katso tekniset tiedot. Tuotteelle, omaisuudelle tai muulle aiheutuneet vahingot, jotka johtuvat tuotteen käytöstä lämpötila-alueen ulkopuolella, eivät kuulu takuun piiriin, eivätkä myöskään ole valituksen peruste.
Osaluettelo
Komponenttien yleiskatsaus
Kirjain | Selitys |
|---|---|
A | Kotelo. |
B | Kaapelin i2ctulo. |
C | Ilmaisindiodi |
D | Kuormaliitäntä ja virtalähde. |
E | Emolevy |
F | Eristys. |
G | Paristot. |
H | Sääsuojaus. |
I | Suojaus lämpökaapelille ja akulle. |
J | Lämmityskaapeli. |
K | Lukittava ovi. |
L | Virtalähde. |
M | Jäätymissuoja |

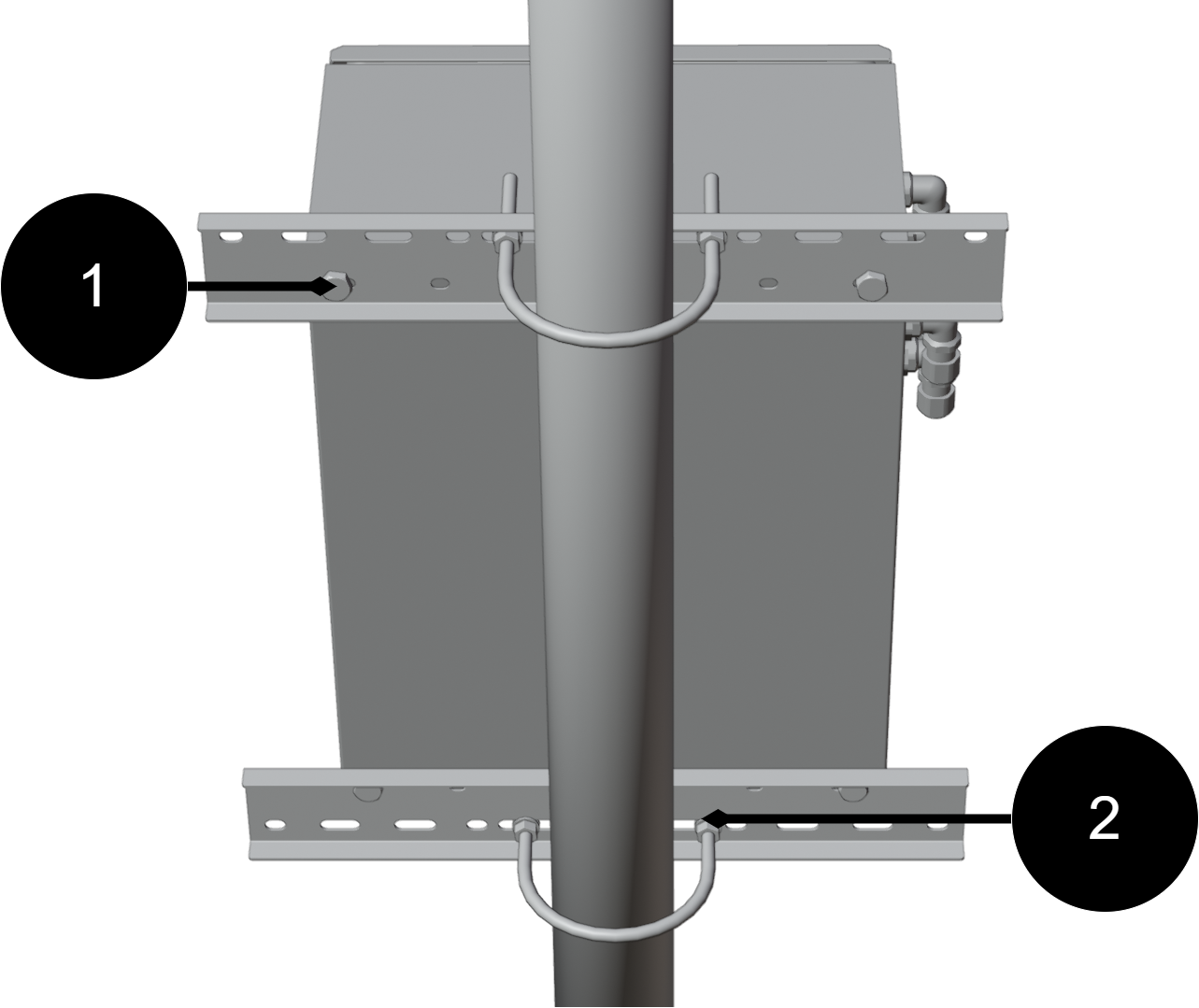

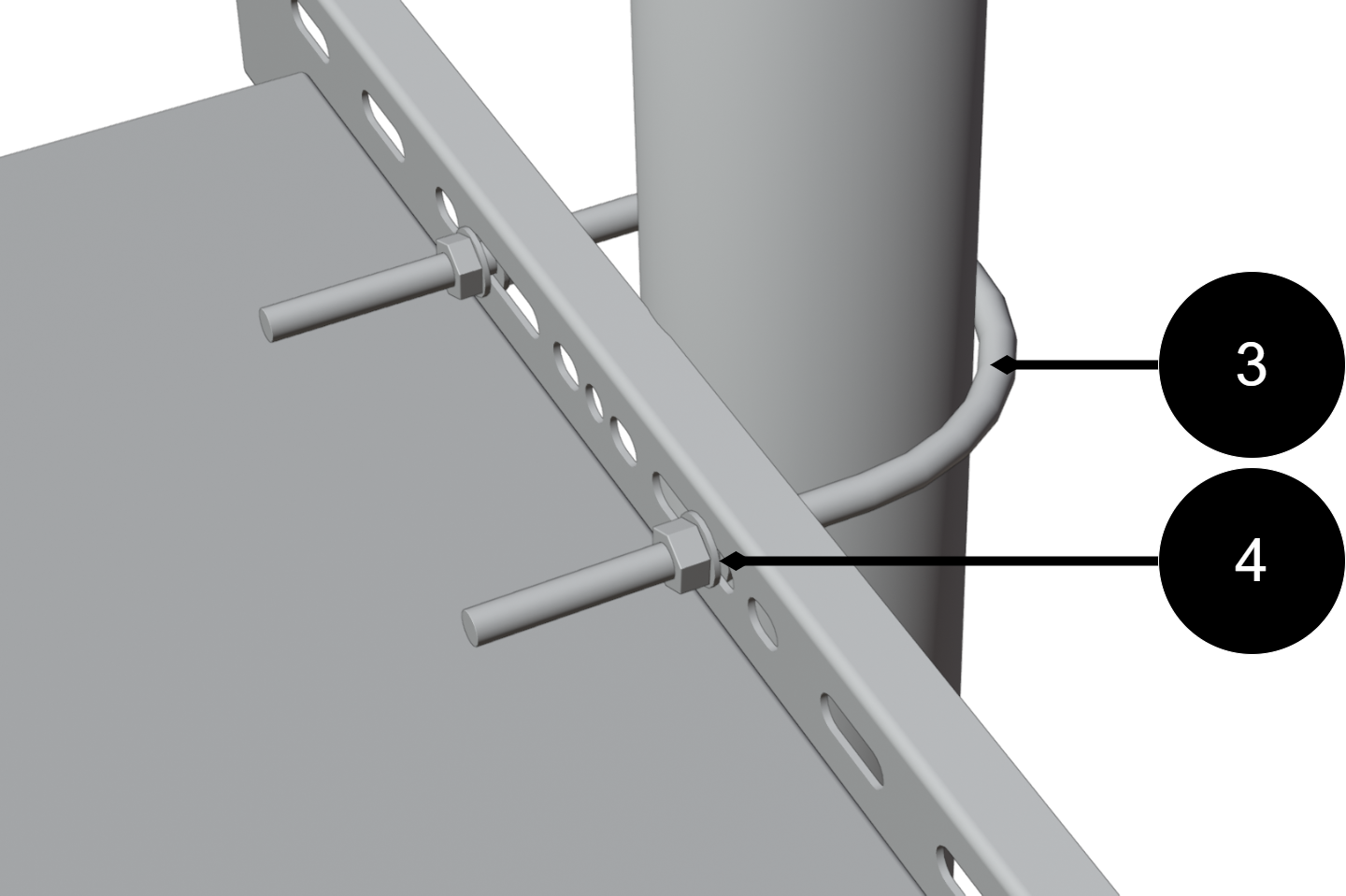

Asennus
Pujota putkikiinnikkeen/teräsnippusiteen läpi ennen ruuvaamista (I) kotelon (II) napakiinnikkeeseen.
Huomaa
[sv] Enheten som visas nedan kan skilja sig från levererad produkt, men den installeras likadant.
Tangon mitat: ø100-300 mm.
Tärkeää
Pujota putkikiristin rakojen (B) läpi ennen kuin asennat pylvään kannattimen koteloon.
Tärkeää
Jos sääsuojaa käytetään, se on asennettava sen jälkeen, kun ylempi pylväskannatin on ruuvattu paikoilleen.

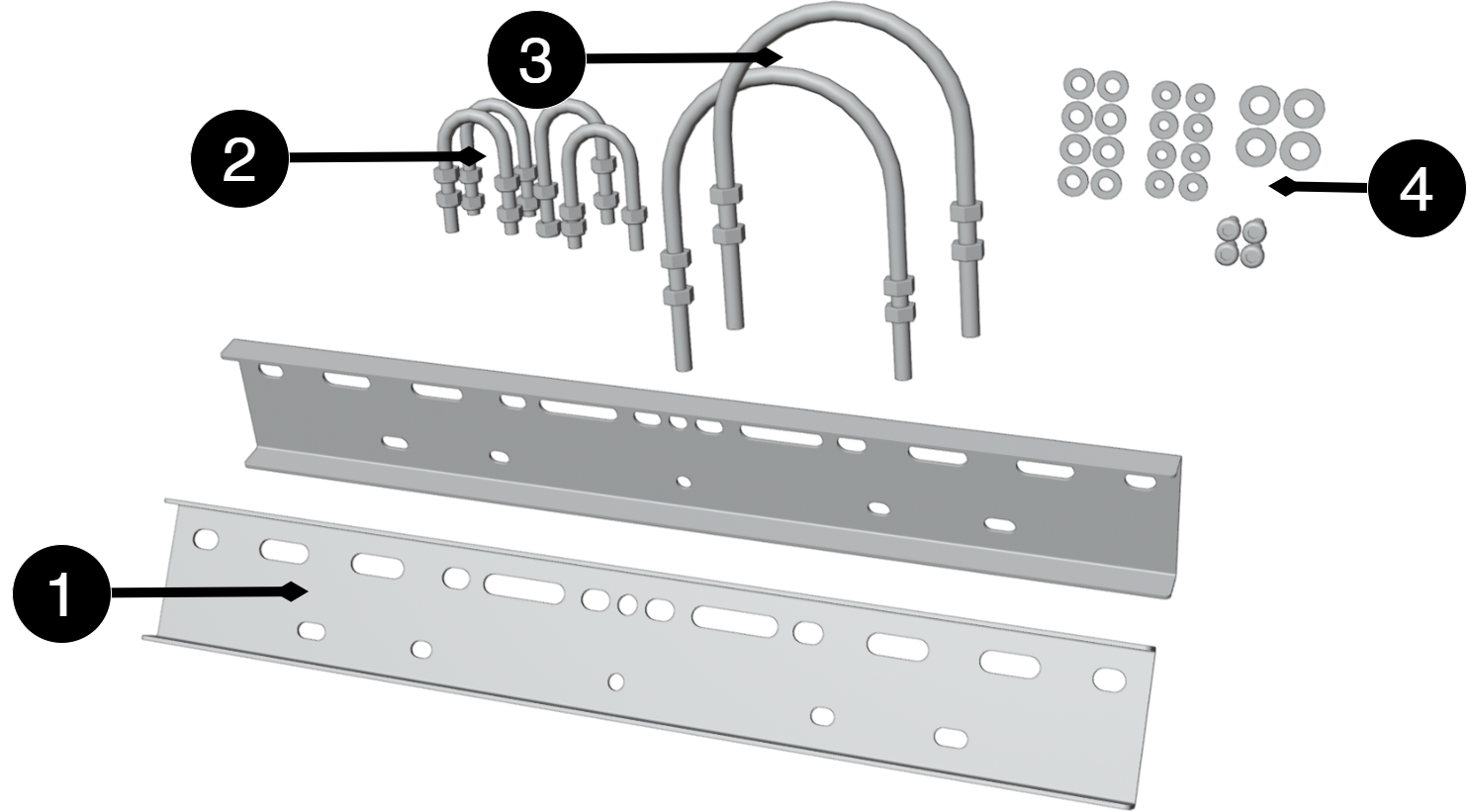

Kirje | Selitys |
|---|---|
A | Ruuvinreiät koteloon kiinnitystä varten. |
B | Aukot nippusiteille. Valitse ne, jotka sopivat tangon halkaisijaan. |

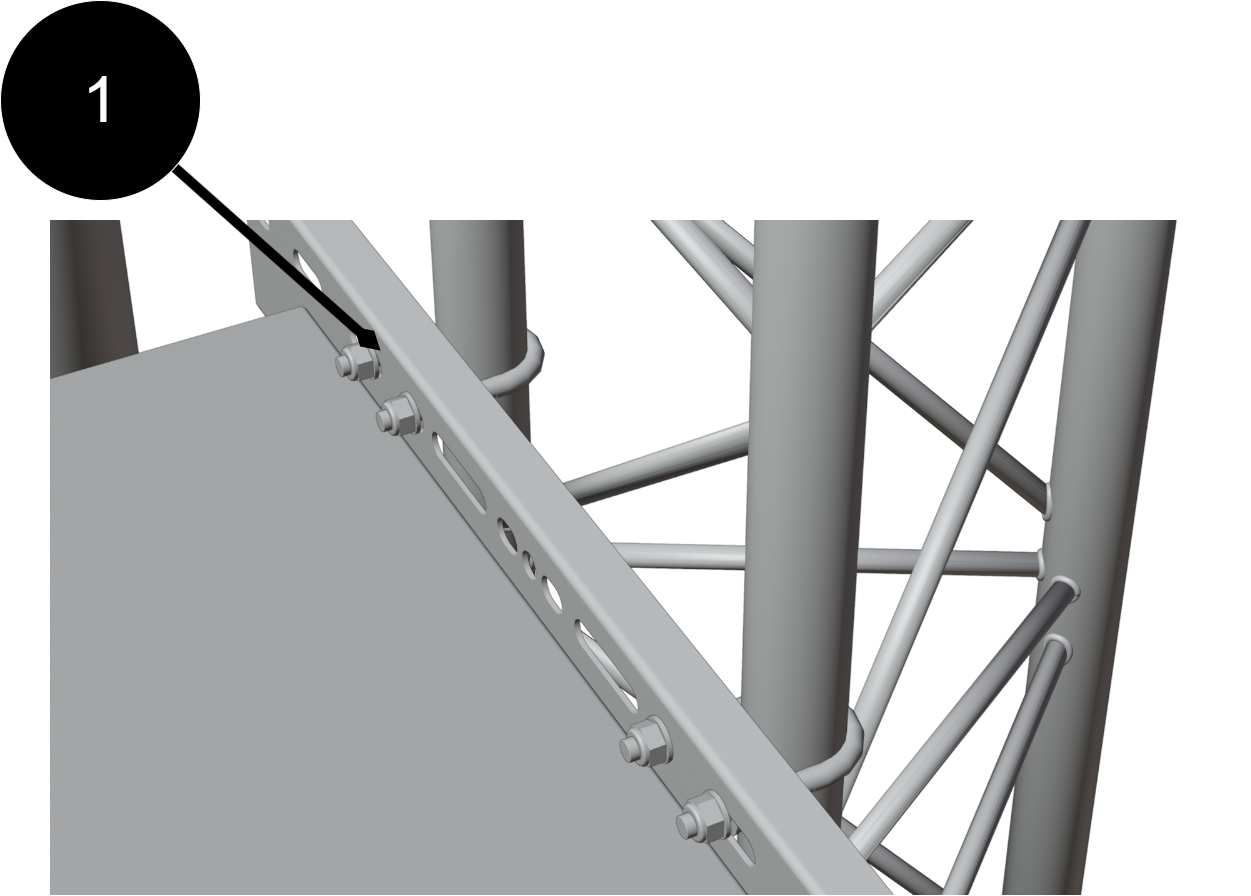

Muu asennus: Katso asennusohjeet kaapin valmistajalta.
Asenna sääsuoja
Sääsuoja asennetaan pylvääseen ja asennetaan ennen kuin laite asennetaan pylvääseen.
Kirje | Selitys |
|---|---|
Mukana ruuvi ja mutteri. | |
A | Pylväskannatin, johon sääsuoja on ruuvattu. |
B | Ruuvi ja mutteri sääsuojan asentamiseen tolppakannattimeen. |
C | Sääsuojaus. |
D | Ruuvi ja mutteri kiinnittääksesi pylvään kannakkeen sääsuojuksella kotelon yläpylväskannattimeen. |
Akut – sijoitus ja kytkentä
Akkujen liittäminen
Varo
Akut voivat kulua odotettua nopeammin, kun lämpötilat putoavat akkukäytölle optimaalisen alueen ulkopuolelle.
Huomaa, että kokoonpano voi vaihdella tuotteen mukaan.
Nro | Selitys |
|---|---|
B1 | Akku 1 |
B2 | Akku 2 |
B1+ | Plussaa akun suojauksesta. |
B1- | Miinusnapa emolevyyn. |
B2- | Miinus akun sulakkeesta. |
B2+ | Plussaa emolevystä. |
Virransyötön (230 V) ja kuorman kytkentä
Liitä kuorma ennen verkkovirtaan kytkemistä.
Symboli | Selitys |
|---|---|
F | Vaihe. |
N | Nolla. |
PE | Suojaava maaperä. |
+ | 24 V kuorma +. |
- | 24 V kuorma -. |
Sulakkeet
Sulake | Tyyppi | Selitys |
|---|---|---|
F1 | T2.5A | Sähköverkon varoke |
F3 | T16A | Kuormavaroke 1 - (P2:2:lle) |
F4 | T16A | Akkuvaroke |
F5 | T3A-T10A* | Kuormavaroke 1+ (P2:1:lle) |
F7 | T3A-T10A* | Kuormavaroke 2 + (P2:3:lle) |
Varoitus
Jos varoke vaihdetaan suurempaan kuin laitteen mukana toimitettu varoke, on olemassa omaisuusvahingon vaara. Varokkeen tehtävänä on suojata kytkettyä kuormaa ja sen kuormakaapeleita vaurioilta ja tulipalolta. Varoketta ei ole mahdollista vaihtaa suurempaan virranoton lisäämiseksi.
Lyhyt kuvaus PoE-kytkimelle 4p
Ei | Selitys |
|---|---|
1-4 | 4 kpl. RJ-45-virtaportit PoE-laitteiden liittämistä varten. PoE-käyttöinen. |
5-6 | 2 kpl. RJ-45-portit laitteiden liittämistä varten, ei PoE-syötettyjä. |
A | Dip-kytkin. |
B | Keltainen LED palaa = PoE-laite kytketty. Tämä on vain osoitus siitä, että portti on kytketty, eikä liitetyn laitteen tilaa. |
C | Merkkivalo, vihreä LED syttyy, kun laite on kytkettynä. Tämä on vain osoitus siitä, että portti on kytketty, eikä liitetyn laitteen tilaa. |
Ohjelmiston käyttö PoE-kytkimessä
Ohjelmiston käyttö PoE-kytkimessä
Tämä osio näyttää, kuinka kirjaudut sisään kytkimen määrityssivulle.
Kytkimen ohjelmiston konfigurointia varten tietokoneelle on asetettava oikea IP-osoite.
Pääsy kytkimen ohjelmistoon tapahtuu selaimen kautta (kuten: Chrome, Edge, Firefox jne.).
Noudata ohjeita päästäksesi kytkimen asetuksiin.
Huomaa
Näytetyt asetukset ovat PC-asetuksia (Windows 7 - Windows 11). Windows ja nimet voivat vaihdella eri Windows-versioiden välillä. Valitettavasti emme voi tarjota tukea tietokoneesi asetuksille.
Huomaa
Kytkimen osoite (tehdasasetus): 192.168.2.1
Salasana (tehdasasetus): järjestelmänvalvoja
Huomautus
PoE-kytkimen osoite on: 192.168.2.1 ja käyttäjätunnus ja salasana ovat: admin/admin
Avaa asetukset ja siirry kohtaan Verkko ja Internet -> Verkon lisäasetukset. Avata lisää verkkokorttivaihtoehtoja.
Näyttöön tulee Verkkoyhteydet-ikkuna, jossa näkyvät kaikki tietokoneen käytettävissä olevat verkkoyhteydet. Kaksoisnapsauta verkkoyhteyttä, jota käytät kytkimeen yhdistämiseen.
Ethernet-tilaikkuna tulee näkyviin. Napsauta painiketta Ominaisuudet alla olevan kuvan mukaisesti.
Kaksoisnapsauta: Internet Protocol Version 4 (TCP / IPv4).
Aseta tietokoneen IP-osoite ja aliverkon peite alla olevan kuvan mukaisesti. Oletuksena tuotteen IP-osoite on 192.168.2.1. Voit asettaa minkä tahansa IP-osoitteen, kunhan se ei ole sama kuin kytkimesi IP-osoite ja on samassa verkkosegmentissä kuin kytkimesi IP-osoite. Paina päälle OK ottaaksesi juuri tekemäsi TCP/IPv4-asetukset käyttöön. Nyt voit muodostaa yhteyden kytkimeen verkkoselaimella (Chrome, Edge tai Firefox).
Liitä RJ-45-kaapeli tietokoneen ja PoE-kytkimen väliin.
Kirjaudu Switchiin
Huomaa
Kytkimen osoite (tehdasasetus): 192.168.2.1
Salasana (tehdasasetus): järjestelmänvalvoja
Huomaa
Jos saat varoituksen, että sivu ei ole suojattu/yhteys ei ole yksityinen, napsauta "Lisäasetukset" ja sitten "Jatka".
Käynnistä selain tietokoneellasi.
Kirjaudu PoE-kytkimeen.
Taulu 8. Kirjaudu sisään kytkimeen.Määrä
Selitys
1
PoE-kytkimen IP-osoite: 192.168.2.1
2
Salasana: admin
3
Käytä = Ok
4
PoE-kytkimen valikko
Kokoonpano
Järjestelmä, konfigurointi
Kirjain, numero | Selitys |
|---|---|
A | PoE-kytkinjärjestelmän määrityssivu |
A.1 | Valitse tämä, jos aiot käyttää DHCP:tä, katso alla oleva varoitus. |
A.2 | Muuttaa tehdasoletussalasanan (admin). |
A.3 | Jos olet tehnyt muutoksia, sinun on napsautettava "Käytä" tallentaaksesi muutokset. |
Portit, konfigurointi
Kirjain, numero | Selitys |
|---|---|
B | Portit |
B.1 | Tätä asetusta ei yleensä tarvitse muuttaa. Valitse PoE-kytkimen porttien nopeus. |
B.2 | Tätä asetusta ei yleensä tarvitse muuttaa. |
VLAN-kokoonpano
C: Virtuaaliverkon konfigurointi.
Aggregointi, konfigurointi
D: Kuorman tasaus porttien välillä.
IGMP Snooping, konfigurointi
E: Vastaanottoa ohjaava kytkin.
Peilaus, konfigurointi
F: Porttien peilaus.

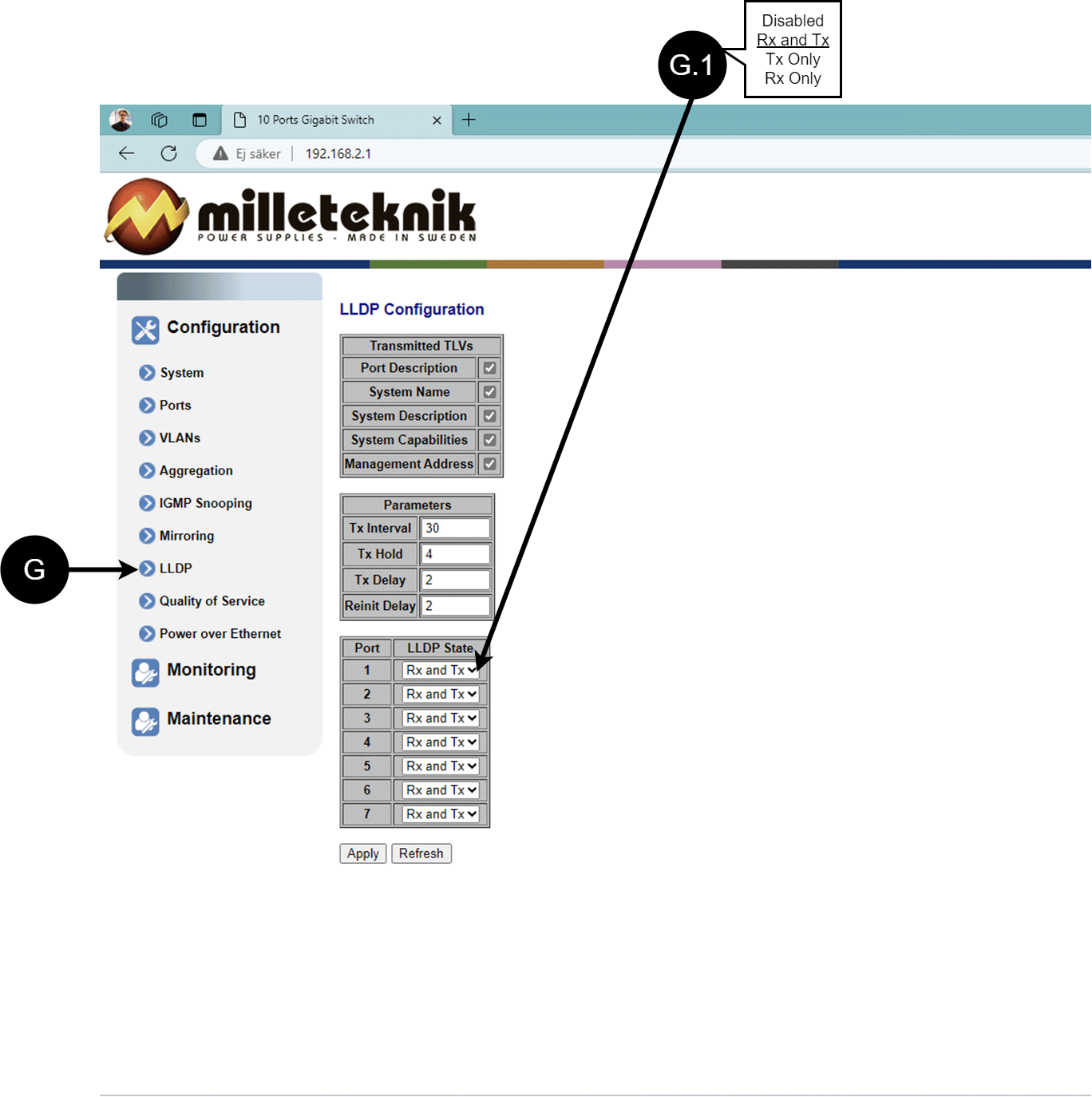

LLDP-kokoonpano
Kirjain, numero | Selitys |
|---|---|
G | LLDP on lyhenne sanoista "Link Layer Discovery Protocol", joka on verkkoprotokollastandardi, jota käytetään etsimään ja välittämään tietoa samaan Ethernet-verkkoon liitetyistä verkkolaitteista. Protokollan avulla laitteet, kuten kytkimet ja reitittimet, voivat lähettää ja vastaanottaa viestejä, jotka sisältävät tietoja laitteen tunnisteesta, ominaisuuksista ja yhteystopologiasta. |
G.1 | RX ja TX ovat lyhenteitä, joita käytetään elektroniikassa, viestinnässä ja tietokoneverkoissa osoittamaan tiedonkulun suuntaa laitteiden välillä. RX: Lyhenne "RX" tarkoittaa "vastaanottoa" tai "vastaanottoa". Se osoittaa, että laite vastaanottaa tietoja tai signaaleja toisesta laitteesta. Kun laitteessa on RX-tulo, se tarkoittaa, että se on suunniteltu vastaanottamaan dataa tai informaatiota lähettävältä laitteelta. TX: Lyhenne "TX" tarkoittaa "Transmit" tai "Transmission". Se osoittaa, että laite lähettää tietoja tai signaaleja toiselle laitteelle. Jos laitteessa on TX-lähtö, se tarkoittaa, että se on suunniteltu lähettämään dataa tai tietoa vastaanottavalle laitteelle. Nämä lyhenteet ovat erityisen yleisiä tiedonsiirrossa, kuten verkkokaapeleissa, joissa on erityiset RX- ja TX-johdot, jotka mahdollistavat kaksisuuntaisen viestinnän laitteiden välillä. |
QoS, konfigurointi
Kirjain, numero | Selitys |
|---|---|
H | QoS antaa eri verkkoliikenteelle erilaisen prioriteetin, mikä auttaa varmistamaan, että tärkeät palvelut toimitetaan riittävällä kaistanleveydellä ja mahdollisimman pienellä viiveellä myös verkon ollessa kuormitettu. |
H.1 | Määrittää, onko QoS aktiivinen. |

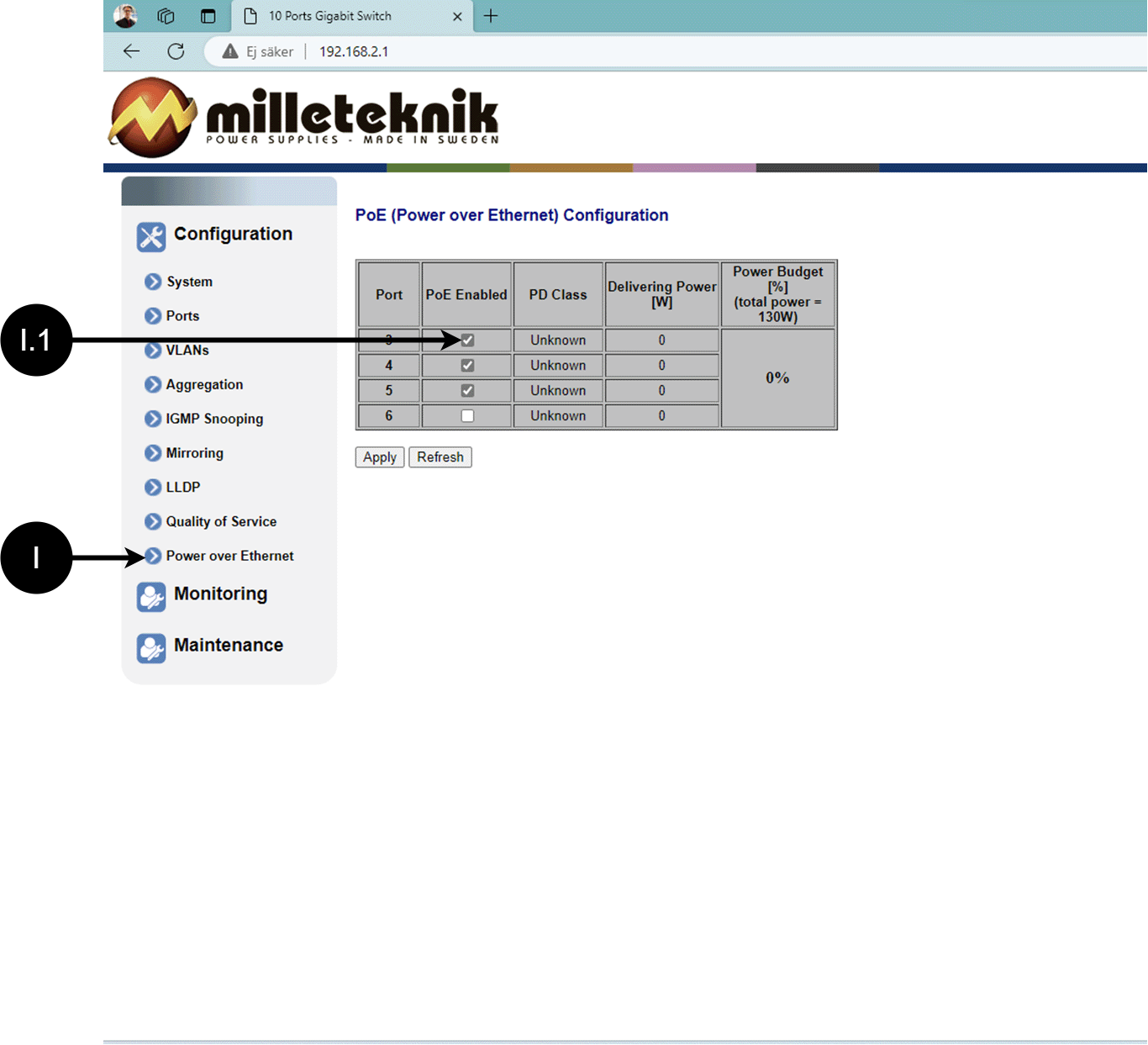

PoE, konfigurointi
Kirjain, numero | Selitys |
|---|---|
I | Virta Ethernetin kautta |
I.1 | Kytkee PoE-toiminnon/portin päälle tai pois päältä. Muista painaa "Käytä" tallentaaksesi muutokset. |
Valvonta
Tilastot, yleiskatsaus
Kirjain, numero | Selitys |
|---|---|
J | Tilastot, yleiskatsaus |
J.1 | Liikenne satamaa kohden. |
Tilastot, yksityiskohtaiset
Kirjain, numero | Selitys |
|---|---|
K | Yksityiskohtaiset tilastot |
K.1 | Valitse portti, josta haluat tilastot. |
IGMP-tila
L: IGMP:n tila
LLDP-tilastot
M: LLDP-tilastot
LLDP taulukko
N: LLDP:n yleiskatsaus.
Ping
Kirjain, numero | Selitys |
|---|---|
O | Ping |
O.1 | Anna osoite testataksesi yhteyttä ja vasteaikaa. |
Huolto
Käynnistä uudelleen
Varoitus
Uudelleenkäynnistys tapahtuu PoE-kytkimellä, akun varmuuskopiointia ei käynnistetä uudelleen. Uudelleenkäynnistyksen yhteydessä yhdistetyt laitteet menettävät yhteyden. Hälytys voidaan asettaa varavirtaan, mutta se katoaa, kun PoE-kytkin on jälleen päällä.
Kirjain, numero | Selitys |
|---|---|
P | PoE-kytkimen uudelleenkäynnistys. |
P.1 | Käynnistä kytkin uudelleen valitsemalla "Kyllä". |
Tehdasasetusten palautus
Varoitus
Tehdasasetusten palautus tapahtuu PoE-kytkimellä. Akun varmuuskopiointia ei palauteta. Nollattaessa yhdistetyt laitteet menettävät yhteyden. Hälytys voidaan asettaa varavirtaan, mutta se katoaa, kun PoE-kytkin on jälleen päällä.
Kytkimen tehdasasetusten palautus vain tehdään ohjelmiston (tästä) käyttöliittymästä.
Suositus: Säilytä IP-osoite 192.168.2.1 ja huomaa salasana.
Tärkeää
Tehdasasetusten palautuksen aikana kaikki asetukset, mukaan lukien IP-asetukset, menetetään. Tallenna asetukset ennen tehdasasetusten palautusta. Katso Lataa uusi ohjelmisto
Kirjain, numero | Selitys |
|---|---|
Q | Palauta PoE-kytkimen tehdasasetukset. |
Q.1 | Valitse "Kyllä" palauttaaksesi PoE-kytkimen tehdasasetukset. |
Lataa uusi ohjelmisto
Varoitus
Käytä vain ohjelmistoja, jotka olet saanut Milleteknikin tuelta. Milleteknik ei ota vastuuta ohjelmistoista tai seurauksista, kuten laitteen tai oheislaitteiden vaurioista tai muista vahingoista, jotka voivat aiheutua hyväksymättömien ohjelmistojen lataamisesta.
Kirjain, numero | Selitys |
|---|---|
R | Lataa uusi ohjelmisto Switchiin. |
R.1 | Siirry tietokoneellasi kohtaan, johon tallensit tiedoston. |
R.2 | Napsauta "Lataa" ladataksesi ohjelmiston. |
Lataa ja tallenna asetustiedosto
Kirjain, numero | Selitys | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S | Lataa tai lataa kytkimen kokoonpano. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.1 | Valitse uusi asetustiedosto. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.2 | Lataa uusi asetustiedosto. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.3 | Lataa määritystiedosto tietokoneeseen[a]. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Uudemmat Windows-tietokoneet eivät salli *.cfg-tiedostojen lataamista ilman lisähyväksyntää selaimessa latauksen yhteydessä. Virustorjuntaohjelmat voivat poistaa tiedoston latauksen aikana. | |||||||||||||||||||||||||||||||||||||||||||||||||
Kirjaudu ulos
T: Kirjaudu ulos kytkimestä. Tämä ei vaikuta kytkimen toimintaan.
Tietoja näistä tiedoista
Kaikki tiedot julkaistaan mahdollisten virheiden varassa. Tiedot päivitetään ilman ennakkoilmoitusta. Käännös ei ole fakta-/kielentarkastus, eikä sitä tule käyttää perustana tai laskelmissa. Katso oikeat tiedot ruotsinkielisestä alkuperäisestä. |
Julkaisupäivä 2025-04-22
Käyttöönotto - kuinka yksikkö käynnistetään
Liitä akut.
Kytke akun sulake päälle.
Yhdistä kuorma.
Liitä verkkojännite.
Liitä verkkojännite.
Voi kestää jopa 72 tuntia ennen kuin akut latautuvat täyteen.
Hälytys näkyy indikaattoridiodi
Normaalitilassa merkkivalo palaa tasaisesti vihreänä.
Kun järjestelmä on otettu käyttöön: Jos merkkivalo ei pala, syväpurkaussuojaus on käynnistynyt.
Huomautus
[sv] Om indikeringsdioden blinkar till var 15:e sekund är batteriet fulladdat och laddningen är i vilofas för att förlänga batteriets livslängd. Vid nätavbrott under vilofasen övergår batteribackupen till batteridrift som vanligt.
Kunnossapito
Järjestelmä on puhallinta ja akkuja lukuun ottamatta huoltovapaa, kun se on asennettu sisäympäristöön.
Kuljetusohjeet asennettua yksikköä siirrettäessä.
Vaara
Henkilövahinko tai kuolema voi tapahtua, jos laite on kytketty verkkovirtaan tai jännitteellä purettaessa / siirrettäessä.
Jos yksikköä on siirrettävä, toimi seuraavasti:
Irrota tuleva verkkovirta.
Irrota akun sulake.
Irrota kytketty kuorma ja hälytys.
Asenna laite alas pylväästä.
Varo
Jos laitetta on tarkoitus kuljettaa, paristot on poistettava elektroniikan suojaamiseksi.
Tuoteseloste - Tekniset tiedot
Tuoteseloste - virtalähde Milleteknikiltä
PoE-tuotelehti / tekniset tiedot
Nimi, artikkelinumero ja sähköpostiosoite
Nimi | Tuotenumero | Sähköpostinumero |
|---|---|---|
PoE Managed switch 4p 24V 5A UT L | SA54P30024P050P-UT01 | 51 731 58 |
Kuvaus
Outdoor PoE -virtalähde, 24 V, 5 A, jossa tilaa kahdelle 45 Ah akulle.
Käyttöalue
Virtalähde varavirtalähteellä PoE-laitteiden, kuten valvontakameroiden, 3-5G-reitittimien, virtalähteeksi, ja siinä on 24 V ulostulo muiden hälytyskomponenttien virransyöttöä varten. PoE-porttien etävalvonta ja -ohjaus on mahdollista. Akut sijaitsevat kotelon lämmitetyssä, termostaattiohjatussa ja eristetyssä osassa.
Pitkä käyttöikä, energiatehokas ja tuki on saatavilla, jos jokin menee pieleen, nyt tai 10 vuoden kuluttua.
Yleiset käyttötarkoitukset
Valvontakameroiden virtalähde.
Tekninen kuvaus
Sisältää 4-porttisen hallitun Gbit PoE+ -kytkimen, 30,8 W porttia kohden, yhteensä 150 W akun lataus mukaan lukien. Voidaan hallita VPN:n kautta[1] ohjaukseen ja tilan valvontaan, mukaan lukien virrankulutus porttia kohden. Varustettu kokonaishälytyksellä ja 24V ulostulolla varmistuksesta muiden laitteiden käyttöä varten. Termostaattiohjattu, eristetty lokero akuille ja lämpötila-anturi suojaa ylilatausta vastaan. Toimii lämpötiloissa -15°C - +35°C, IP65-luokitus. Valmistettu pylvääseen kiinnitettäväksi ja valmisteltu tiedonkeruutoimintoon.
Jännite, virta ja teho
Syöttöjännite: 230 V AC - 240 V AC, 47 Hz - 63 Hz.
Lataa lähdöt
PoE-kytkin voi ohjata kuormaa PoE-laitteisiin ja emolevy voi ohjata yhden (1) 24 V:n kuormalähtöä muiden sovellusten ohjaamiseen. Lisävarusteiden asennusta varten on saatavana kaapelointi.
Hälytys
Hälytykset annetaan: Viivästynyt sähkökatkoshälytys tai alhainen akkujännite, irrotetut akut, sulakevika ja akkujen ylilatautuminen.
[sv] Larm över RJ-45, se manual för larm som PoE-switch kan ge.
Suojaus
Suojaus ylikuormitusta, ylijännitettä, ylilämpötilaa, oikosulkua ja syväpurkausta vastaan.
Sulakkeet
Verkkosulake:
Akun sulake:
Indikaatiot ja viestintä
PoE-virtalähde voi vaihtoehtona, kommunikoi protokollan kautta (RS-485/I2C) UC:ta vastaan. (ASSA ABLOY, RCO, Sentrion, Unison, Bravida, Vanderbilt/ACRE ja Tidomat - tämä voidaan asettaa vain tehtaalla, eikä käyttäjät tai teknikot voi muuttaa).
Merkkivalo näyttää laitteen tilan.
Akku ja akun tyyppi
Akkutyyppi: 12 V, AGM-lyijyakku, huoltovapaa. Paristot eivät sisälly toimitukseen. Paristojen kokoja ei saa sekoittaa.[3].
Kaksi 45 Ah akkua.
Tuotenumero | Ah | Nettopaino kpl. | Paino paketin kanssa |
|---|
Varaa akkujen käyttöaika
Varakäyttöaika akkukäytössä riippuu siitä, kuinka suuri kuorma on kytketty virtalähteeseen. Jos kuormitus vaihtelee, kuten ovien lukkojen usein avattaessa, aika, jonka akut voivat jatkaa turvajärjestelmän virtaa, lyhenee. Saat arvion vara-drifteristä katso: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/
Kotelo, toteutus
Paino
Nimi | Nettopaino | Paino m pakkauksessa. |
|---|---|---|
PoE Managed switch 4p 24V 5A UT L | 14,5 kg | 15 kg |
Asennusvaatimukset
Laite on tarkoitettu kiinteään asennukseen. Ympäristön lämpötila: – 15°C - +35°C.
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU |
CE: | CE-direktiivi 765/2008 |
Päästö: | |
Immuniteetti: | EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50 130-4:2011 Edition 2, EN50131-6 |
Huomaa
Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone.
Takuu
Laajennettavissa, valinnat ja lisävarusteet
Tuotetta voidaan laajentaa: Jännitteenmuunnin 24V-12V 2A ja erilaisia 3-5G-reitittimiä.
Valmistus, käyttöikä, ympäristövaikutukset ja kierrätys
Valmistaja Milleteknik Partillessa, Ruotsissa.
Sekalaista
Ero PoE:n, PoE+:n ja PoE++:n välillä.
Tietoja näistä tiedoista
Kaikki tiedot julkaistaan mahdollisten virheiden varassa. Tiedot päivitetään ilman ennakkoilmoitusta. Käännös ei ole fakta-/kielentarkastus, eikä sitä tule käyttää perustana tai laskelmissa. Katso oikeat tiedot ruotsinkielisestä alkuperäisestä. |
Julkaisupäivä 2025-04-22
[1] VPN vaatii ulkoisesti kytketyn laitteiston ja ohjelmiston (PC), joka on kytketty PoE-kytkimeen.
[2] Akkujen lataamiseen, hallitun PoE-kytkimen toiminta neljällä ohjatulla portilla sekä 3-5G-reitittimen ja 24 V:n lisälähdön käyttö.
[3] Listattu paristojen lukumäärä edustaa enimmäismäärää, jonka laite voi käsitellä samanaikaisesti. Jos useita akkukokoja on määritetty, tämä tarkoittaa, että laitteeseen mahtuu vain yksi akkukoko kerrallaan.
