Om dette dokumentet
Artikkelnummer på dokumentet: 350-269350-xxx
Dette dokumentet kan endres uten varsel.
All informasjon publiseres med forbehold om trykkfeil.
Om PoE Managed switch 4p 24V 5A OUT L
PoE Managed switch 4p 24V 5A UT L er en strømforsyning med PoE for utendørs bruk. Bygget for å tåle nordiske forhold – sommer som vinter. Produktet skiller seg fra innendørs batteribackup fra Milleteknik og noen funksjoner er lagt til og andre er droppet.
Advarsel
Det er ikke sikkert at funksjonen kan opprettholdes dersom temperaturen faller under eller over de angitte parameterne. Se tekniske data. Skader på produktet, eiendom eller annet som oppstår fordi produktet har vært brukt utenfor temperaturområdet dekkes ikke av garantien og er heller ikke grunnlag for reklamasjon.
Komponentoversikt
Komponentoversikt
Brev | Forklaring |
|---|---|
EN | Innhegning. |
B | Kabelinngang. |
C | Indikatordiode |
D | Lasttilkobling og strømforsyning. |
E | Hovedkort |
F | Isolasjon. |
G | Batterier. |
H | Værbeskyttelse. |
I | Beskyttelse for temperaturkabel og batteri. |
J | Varmekabel. |
K | Låsbar dør. |
L | Strømforsyningsenhet. |
M | Frostbeskyttelsesvakt |

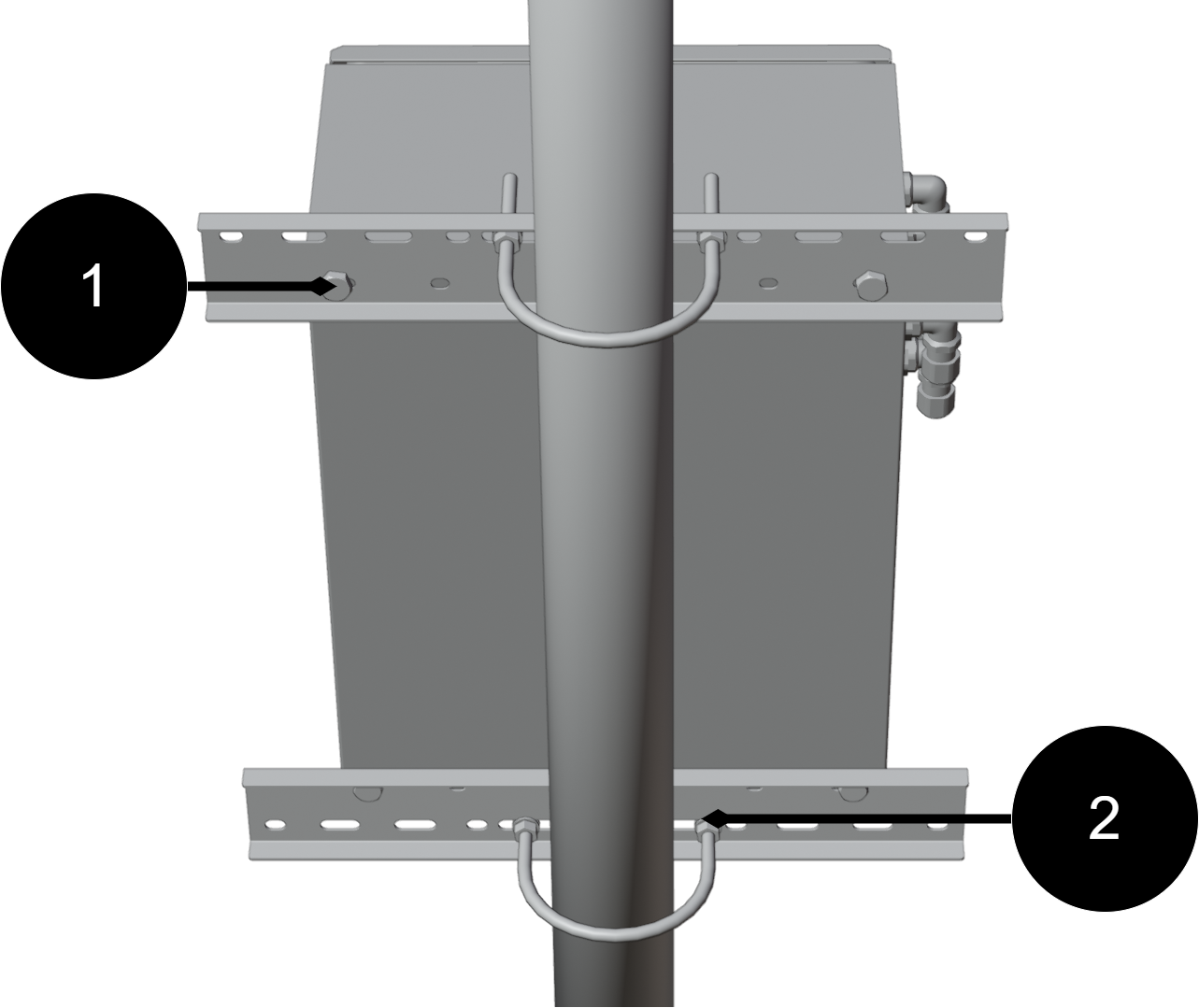

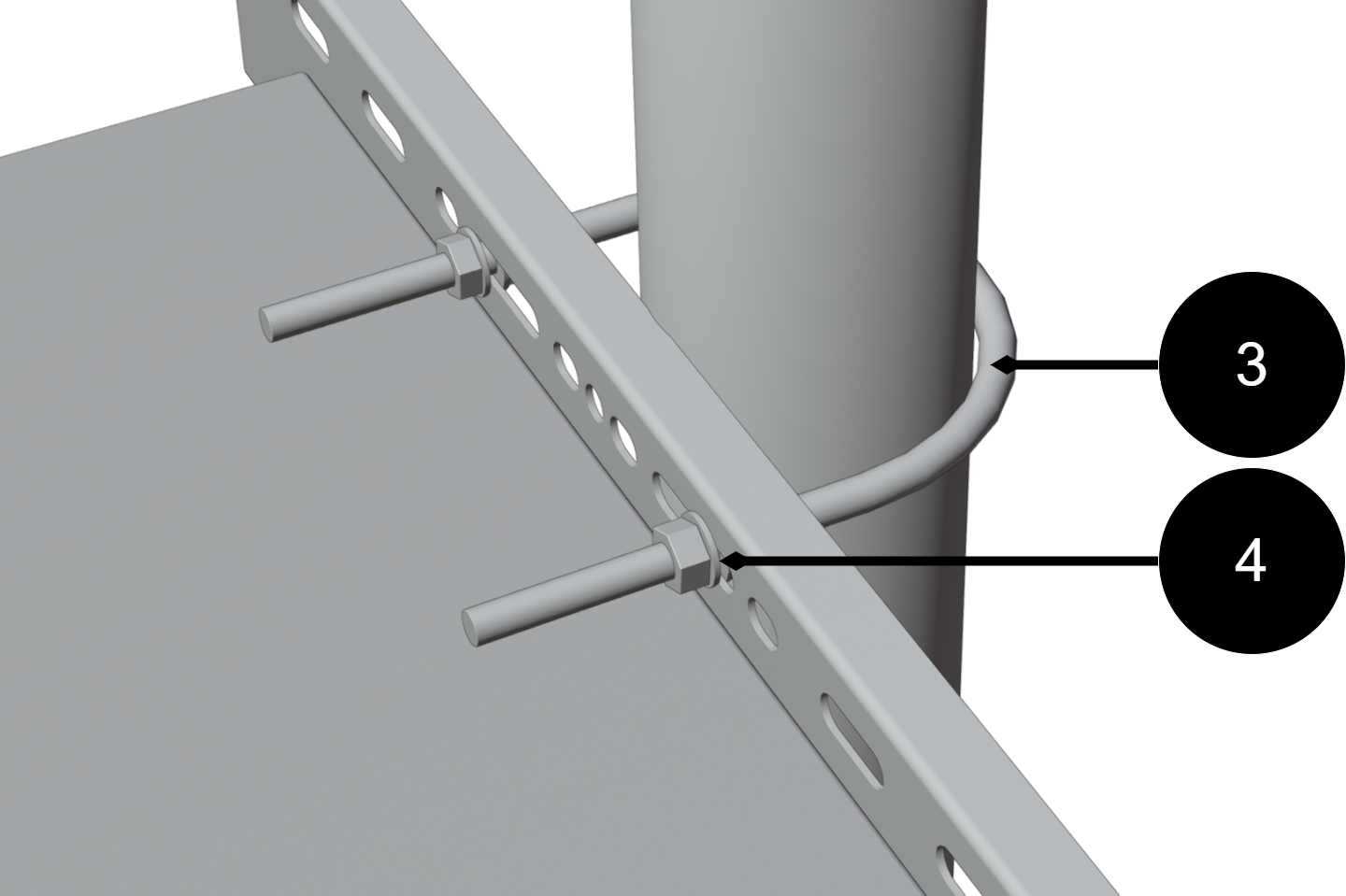

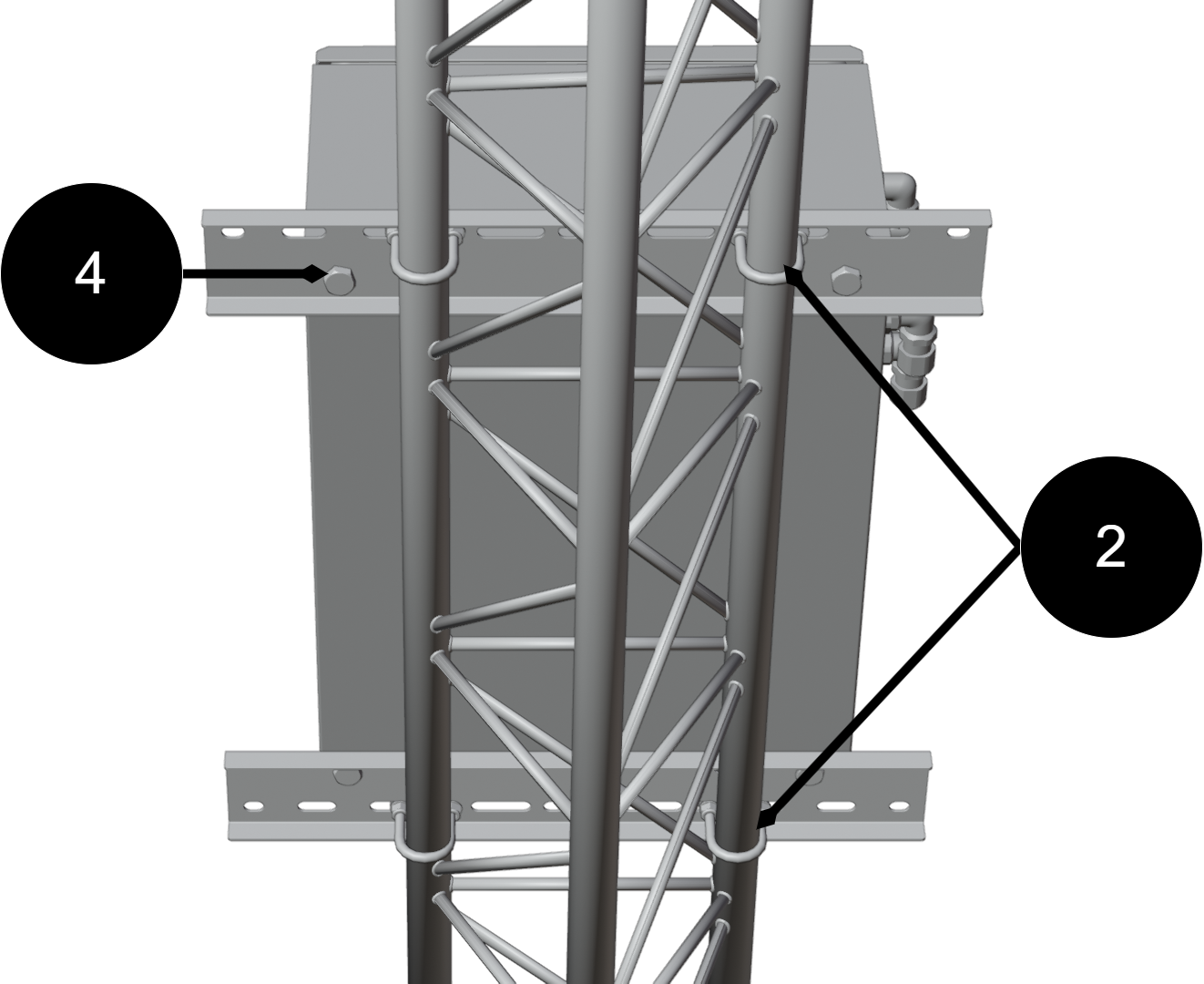

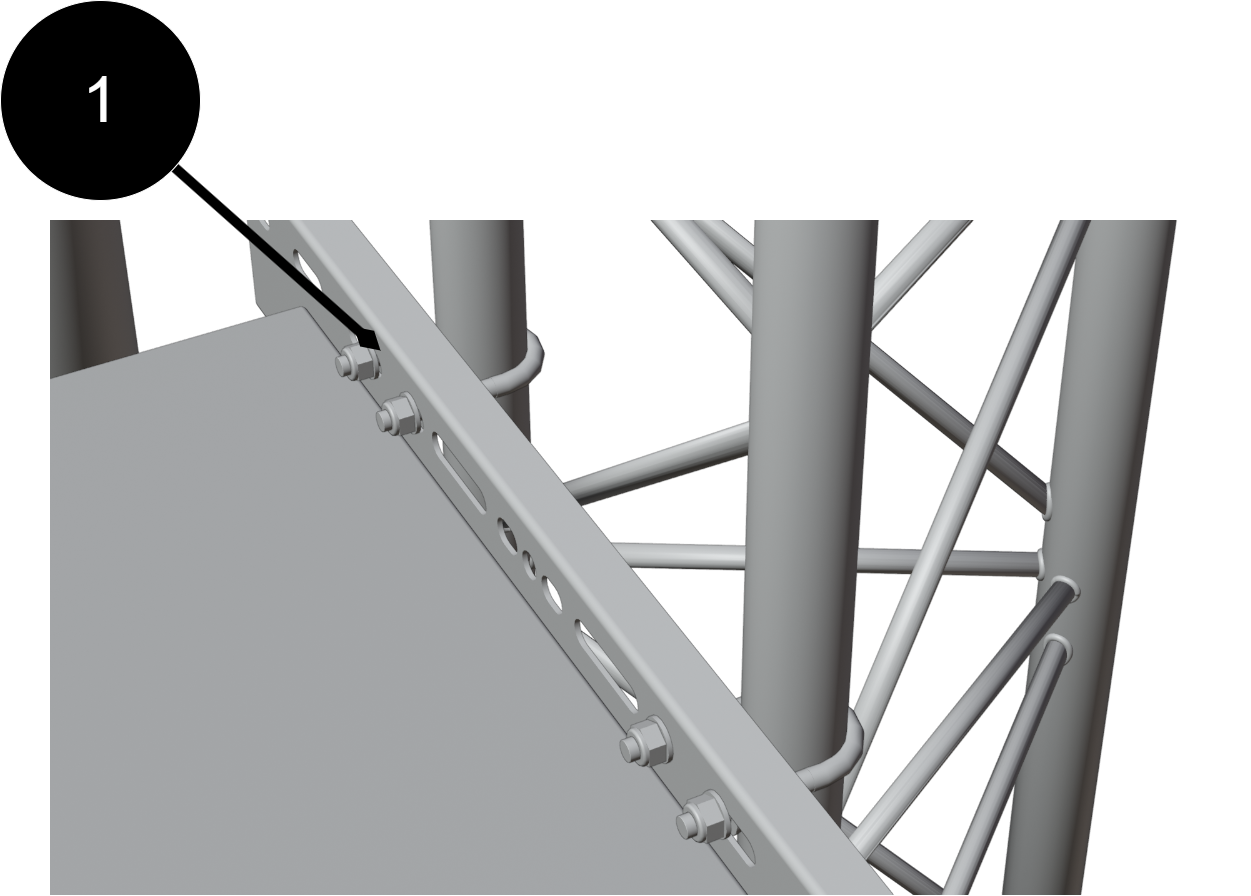

Montering
Tre gjennom rørklemmen / stålkabelbinderen før du skruer (I) til stolpebraketten i kapslingen (II).
Notat
Enheten vist nedenfor kan avvike fra det leverte produktet, men det er installert på samme måte.
Mål på stang: ø100-300 mm.
Viktig
Tre rørklemmen gjennom sporene (B) før stolpebraketten monteres på kabinettet.
Viktig
Hvis værbeskyttelse skal brukes, må den monteres etter at øvre stangfeste er skrudd på plass.

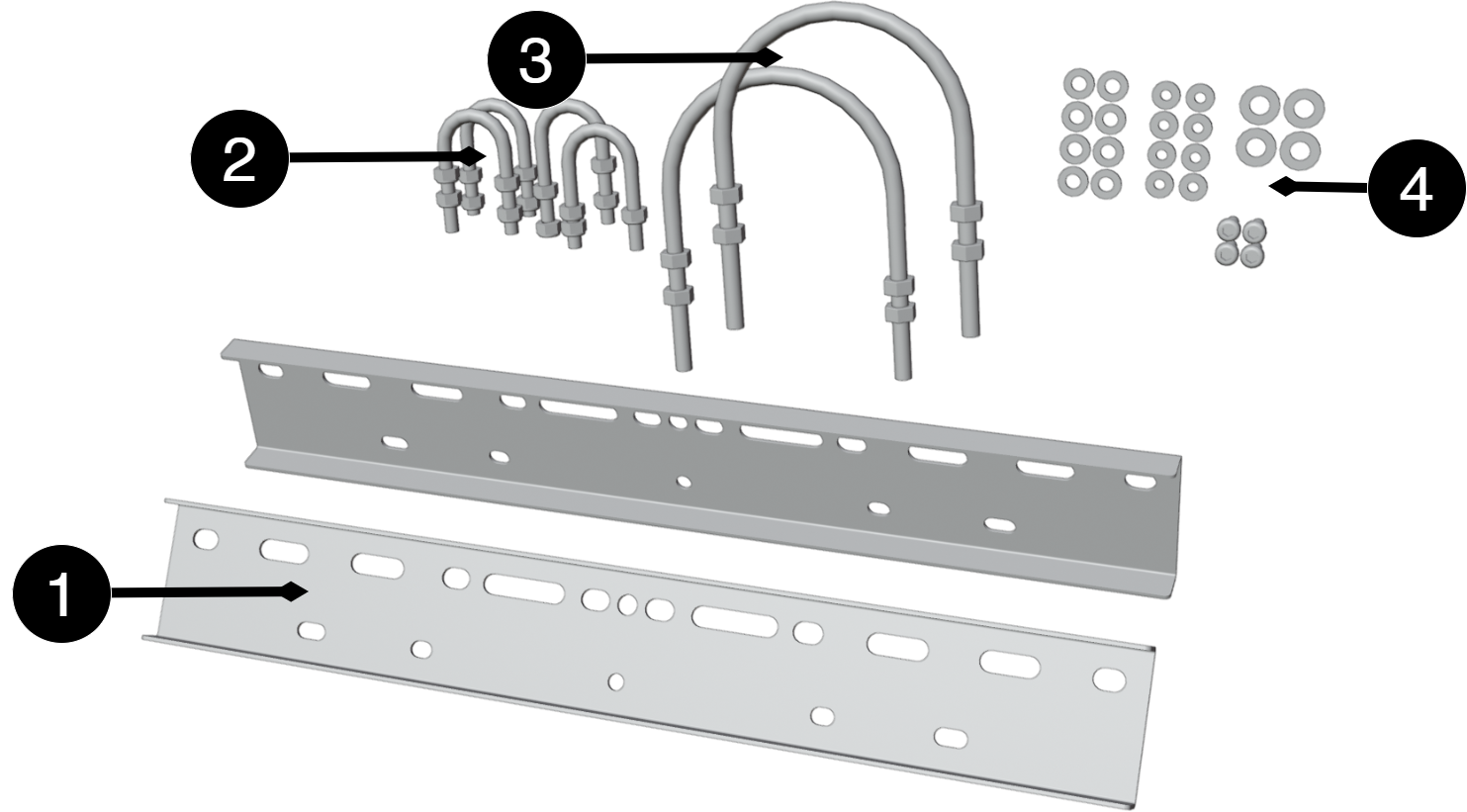

Brev | Forklaring |
|---|---|
A | Skruehull for montering på hus. |
B | Spor for kabelbånd. Velg de som passer til diameteren på stolpen. |
For annen montering: Se monteringsanvisning fra produsenten av skapet.
Installer værbeskyttelse
Værbeskyttelse monteres på stangfestet og monteres før enheten monteres på stangen.
Brev | Forklaring |
|---|---|
Skrue og mutter følger med. | |
A | Stolpebrakett som værbeskyttelsen er skrudd fast. |
B | Skrue og mutter for montering av værbeskyttelse på stolpebrakett. |
C | Værbeskyttelse. |
D | Skru og mutter for å montere stangbrakett med værdeksel til topp stangbrakett på kabinettet. |
Batterier – sette i og koble til
Koble til batterier
Obs
Batterier kan slites ut raskere enn forventet når temperaturen faller utenfor området som er optimalt for batteridrift.
Merk at konfigurasjonen kan variere fra produkt til produkt.
Nei | Forklaring |
|---|---|
B1 | Batteri 1 |
B2 | Batteri 2 |
B1+ | Pluss for batteribeskyttelse. |
B1- | Minuspol til hovedkort. |
B2- | Minus til batterisikring. |
B2+ | Pluss for hovedkort. |
Tilkobling av strømforsyning (230 V) og last
Koble til lasten før du kobler til strømnettet.
Symbol | Forklaring |
|---|---|
F | Fase. |
N | Null. |
PE | Beskyttende jord. |
+ | 24 V belastning +. |
- | 24 V belastning -. |
Sikringer
Sikring | Type | Forklaring |
|---|---|---|
F1 | T2,5A | Strømnettsikring |
F3 | T16A | Lastsikring 1 - (for P2:2) |
F4 | T16A | Batterisikring |
F5 | T3A-T10A* | Lastsikring 1 + (for P2:1) |
F7 | T3A-T10A* | Lastsikring 2 + (for P2:3) |
Advarsel for utskifting av sikringer (A)
Dersom det benyttes større sikringer enn det enheten leveres med, medfører dette en skaderisiko. Sikringens oppgave er å beskytte tilkoblet last og tilhørende lastkabler mot skade og brann. Det er ikke mulig å bytte til en større sikring for å øke strømuttaket.
Kort beskrivelse for PoE switch 4p
Nei | Forklaring |
|---|---|
1-4 | 4 stk. RJ-45-porter for tilkobling av PoE-enheter. PoE-drevet. |
5-6 | 2 stk. RJ-45-porter for tilkobling av enheter, ikke PoE-matet. |
A | Dip-bryter. |
B | Gul LED på = PoE-enhet tilkoblet. Dette er kun en indikasjon på at porten er tilkoblet og ikke statusen til den tilkoblede enheten. |
C | Indikasjon, grønn LED lyser når enheten er koblet til. Dette er kun en indikasjon på at porten er tilkoblet og ikke statusen til den tilkoblede enheten. |
Slik får du tilgang til programvaren i PoE-svitsj
Slik får du tilgang til programvaren i PoE Switch
Denne delen viser hvordan du logger på bryterens konfigurasjonswebside.
For å konfigurere programvaren i bryteren, må riktig IP-adresse settes på datamaskinen.
Tilgang til bryterens programvare er gjennom en nettleser (som: Chrome, Edge, Firefox, etc.).
Følg trinnene for å få tilgang til bryterens innstillinger.
Notat
Innstillingene som vises er innstillinger for PC, (Windows 7 - Windows 11). Windows og navn kan variere mellom ulike versjoner av Windows. Vi kan dessverre ikke gi støtte for innstillinger på datamaskinen din.
Notat
Adresse til bryteren (fabrikkinnstilling): 192.168.2.1
Passord (fabrikkinnstilling): admin
Notat
Adressen til PoE-svitsjen er: 192.168.2.1 og brukernavn og passord er: admin/admin
Åpne innstillinger og gå til Nettverk og Internett -> Avanserte nettverksinnstillinger. Åpne flere nettverkskortalternativer.
Et nettverkstilkoblingsvindu vises som viser alle tilgjengelige nettverkstilkoblinger på datamaskinen. Dobbeltklikk på nettverkstilkoblingen du bruker for å koble til bryteren.
Ethernet-statusvinduet vises. Klikk på knappen Kjennetegn som vist i figuren nedenfor.
Dobbeltklikk på: Internet Protocol Version 4 (TCP / IPv4).
Still inn datamaskinens IP-adresse og nettverksmaske som vist i figuren nedenfor. Som standard er produktets IP-adressen er 192.168.2.1. Du kan angi hvilken som helst IP-adresse så lenge den ikke er den samme som svitsjens IP-adresse og er i samme nettverkssegment som svitsjens IP-adresse. Trykk på OK for å bruke TCP/IPv4-innstillingene du nettopp har laget. Nå kan du koble til bryteren din ved hjelp av en nettleser (Chrome, Edge eller Firefox).
Koble en RJ-45-kabel mellom datamaskinen og PoE-svitsjen.
Logg inn på bryteren
Notat
Adresse til bryteren (fabrikkinnstilling): 192.168.2.1
Passord (fabrikkinnstilling): admin
Notat
Hvis du får en advarsel om at siden ikke er sikker/forbindelsen ikke er privat, klikk "avansert" og deretter "fortsett".
Start nettleseren på datamaskinen.
Logg på PoE-svitsj.
Tabell 8. Logg inn på bryteren.Tall
Forklaring
1
IP-adressen til PoE-svitsjen: 192.168.2.1
2
Passord: admin
3
Søk = Ok
4
Meny i PoE-bryteren
Konfigurasjon
System, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
A | Konfigurasjonsside for PoE-svitsjsystem |
A.1 | Kryss av her hvis du skal bruke DHCP, se advarsel nedenfor. |
A.2 | Endrer standard passord fra fabrikken (admin). |
A.3 | Hvis du har gjort noen endringer, må du klikke "Bruk" for å lagre endringene. |
Porter, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
B | Porter |
B.1 | Denne innstillingen trenger normalt ikke å endres. Velg hastigheten på PoE-svitsjens porter. |
B.2 | Denne innstillingen trenger normalt ikke å endres. |
VLAN-konfigurasjon
C: Konfigurasjon av virtuelt LAN.
Aggregering, konfigurasjon
D: Lastbalansering mellom portene.
IGMP Snooping, konfigurasjon
E: Bryter som styrer mottak.

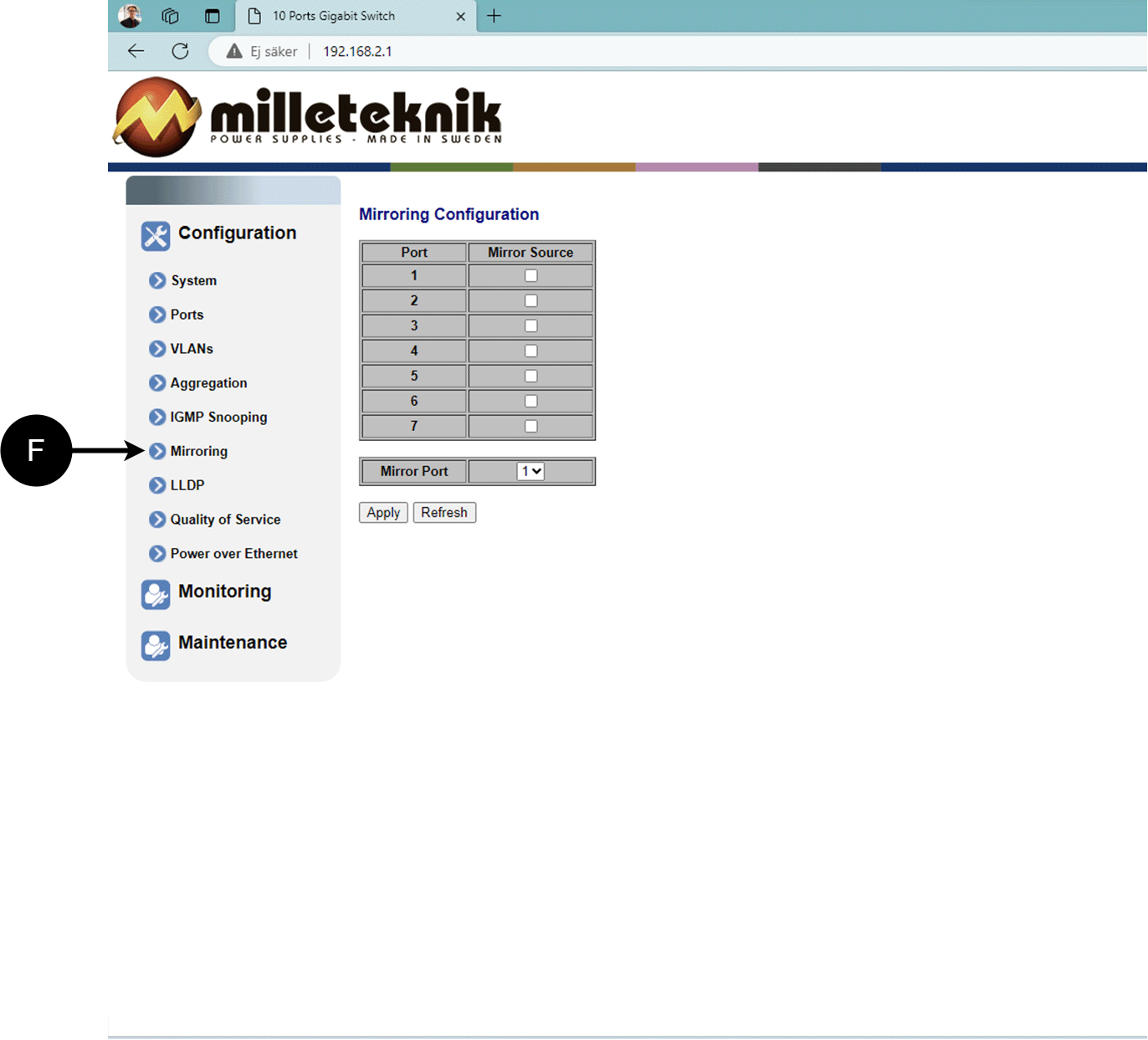

Speiling, konfigurasjon
F: Speiling av porter.
LLDP-konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
G | LLDP står for "Link Layer Discovery Protocol", som er en nettverksprotokollstandard som brukes til å oppdage og kommunisere informasjon om nettverksenheter koblet til det samme Ethernet-nettverket. Protokollen lar enheter som brytere og rutere sende og motta meldinger som inneholder informasjon om enhetens identifikasjon, muligheter og tilkoblingstopologi. |
G.1 | RX og TX er forkortelser som brukes i elektronikk, kommunikasjon og datanettverk for å indikere retningen på dataflyten mellom enheter. RX: Forkortelsen "RX" står for "Receive" eller "Reception". Det indikerer at enheten mottar data eller signaler fra en annen enhet. Når en enhet har en RX-inngang, betyr det at den er designet for å motta data eller informasjon fra en sendeenhet. TX: Forkortelsen "TX" står for "Transmit" eller "Transmission". Det indikerer at enheten overfører data eller signaler til en annen enhet. Hvis en enhet har en TX-utgang, betyr det at den er designet for å overføre data eller informasjon til en mottakerenhet. Disse forkortelsene er spesielt vanlige når det kommer til datakommunikasjon, for eksempel i sammenheng med nettverkskabler hvor det er spesifikke RX- og TX-ledninger som tillater toveiskommunikasjon mellom enheter. |
QoS, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
H | QoS gir ulik nettverkstrafikk ulik prioritet, og bidrar til å sikre at viktige tjenester leveres med tilstrekkelig båndbredde og minimal forsinkelse selv når nettverket er under belastning. |
H.1 | Angir om QoS er aktiv. |
PoE, konfigurasjon
Bokstav, tall | Forklaring |
|---|---|
I | Strøm over Ethernet |
I.1 | Slår PoE-funksjon/port på eller av. Husk å trykke "Apply" for å lagre endringer. |
Overvåking
Statistikk, oversikt
Bokstav, tall | Forklaring |
|---|---|
J | Statistikk, oversikt |
J.1 | Trafikk per havn. |
Statistikk, detaljert
Bokstav, tall | Forklaring |
|---|---|
K | Detaljert statistikk |
K.1 | Velg port du vil ha statistikk for. |
IGMP-status
L: Status for IGMP

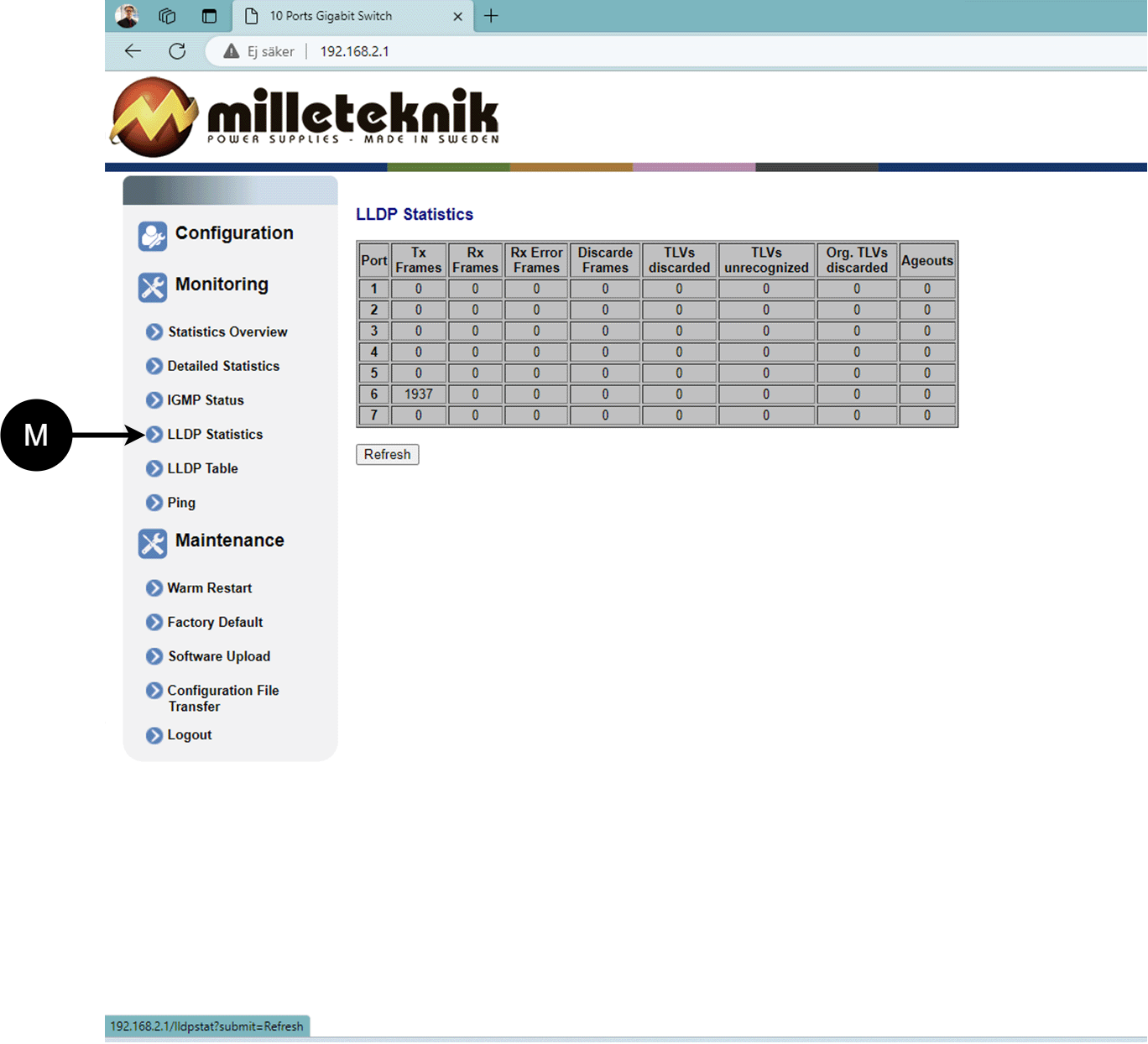

LLDP-statistikk
M: LLDP-statistikk
LLDP-tabell
N: LLDP-oversikt.
Ping
Bokstav, tall | Forklaring |
|---|---|
O | Ping |
O.1 | Skriv inn adresse for å teste tilkobling og responstid. |
Vedlikehold
Start på nytt
Advarsel
Omstart gjøres med PoE-bryter, batteribackup startes ikke på nytt. Ved omstart vil tilkoblede enheter miste forbindelsen. Alarmen kan settes til batteribackup, men den forsvinner når PoE-bryteren er på igjen.
Bokstav, tall | Forklaring |
|---|---|
P | Starter PoE-bryteren på nytt. |
S.1 | Velg "Ja" for å starte bryteren på nytt. |
Fabrikkinnstilt
Advarsel
Fabrikkinnstilling gjøres med PoE-bryter. Batterisikkerhetskopiering er ikke gjenopprettet. Ved tilbakestilling vil tilkoblede enheter miste forbindelsen. Alarmen kan settes til batteribackup, men den forsvinner når PoE-bryteren er på igjen.
Fabrikkinnstilling av bryteren bare gjøres fra programvarens (dette) grensesnitt.
Anbefaling: Behold IP-adresse 192.168.2.1 og noter passord.
Viktig
Under en tilbakestilling av fabrikken går alle innstillinger, inkludert IP-innstillinger, tapt. Lagre konfigurasjonen før fabrikktilbakestilling. Se Last opp ny programvare
Bokstav, tall | Forklaring |
|---|---|
Q | Tilbakestill PoE-bryteren til fabrikk. |
Q.1 | Velg "Ja" for å tilbakestille PoE-bryteren til fabrikk. |
Last opp ny programvare
Advarsel
Bruk kun programvare du har mottatt fra Milletekniks support. Milleteknik påtar seg intet ansvar for programvare eller konsekvenser som skade på enheten eller periferutstyr eller annen skade som kan oppstå ved opplasting av ikke-godkjent programvare.
Bokstav, tall | Forklaring |
|---|---|
R | Last opp ny programvare til Switch. |
R.1 | Naviger til stedet på datamaskinen der du lagret filen. |
R.2 | Klikk "Last opp" for å laste opp programvaren. |
Last og lagre konfigurasjonsfilen
Bokstav, tall | Forklaring | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S | Last opp eller last ned bryterens konfigurasjon. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.1 | Velg ny konfigurasjonsfil. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.2 | Last opp ny konfigurasjonsfil. | ||||||||||||||||||||||||||||||||||||||||||||||||
S.3 | Last ned konfigurasjonsfilen til datamaskinen[a]. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Nyere Windows-datamaskiner tillater ikke at *.cfg-filer lastes ned uten ekstra godkjenning i nettleseren ved nedlasting. Antivirusprogrammer kan slette filen under nedlasting. | |||||||||||||||||||||||||||||||||||||||||||||||||
Logg ut
T: Logg ut av bryteren. Dette påvirker ikke funksjonen til bryteren.
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2025-04-22
Igangkjøring - hvordan starte enheten
Koble til batterier.
Slå på batterisikringen.
Koble til last.
Koble til nettspenningen.
Koble til nettspenningen.
Det kan ta opptil 72 timer før batteriene er fulladet.
Alarm vises på LED
Ved normal drift lyser LED-en grønt.
Når systemet er i drift: Dersom LED-en ikke lyser, er dyputladingsbeskyttelsen trådt i kraft.
Notat
Hvis indikatorlampen blinker hvert 15. sekund, er batteriet fulladet og ladingen er i hvilefase for å forlenge batteriets levetid. I tilfelle strømbrudd i hvilefasen, bytter batteribackupen til batteridrift som vanlig
Vedlikehold
Systemet, med unntak av vifte og batterier, er vedlikeholdsfritt.
Transportinstruksjoner ved flytting av installert enhet.
Fare
Personskade eller død kan oppstå hvis enheten er koblet til strømnettet eller under spenning under demontering/flytting.
Hvis enheten skal flyttes, gjør følgende:
Koble fra strømnettet.
Koble fra batterisikringen.
Koble fra tilkoblet last og alarm.
Monter enheten ned fra stangen.
Obs
Hvis enheten skal transporteres, må batterier tas ut for å beskytte elektronikken.
Produktblad - Tekniske data
Produktblad - strømforsyning fra Milleteknik
PoE produktblad / tekniske data
Navn, artikkelnummer og e-postnummer
Navn | Artikkelnummer | E-nummer |
|---|---|---|
PoE Managed switch 4p 24V 5A UT L | SA54P30024P050P-UT01 | 51 731 58 |
Beskrivelse
Utendørs PoE strømforsyning, 24 V, 5 A, med plass til to 45 Ah batterier.
Bruksområde
Strømforsyning med reservestrøm for å drive PoE-enheter som overvåkingskameraer, 3-5G rutere og har 24 V utgang for å kunne drive andre alarmkomponenter. Fjernovervåking og kontroll av PoE-porter er mulig. Batteriene er plassert i en oppvarmet, termostatstyrt og isolert del av kabinettet.
Lang levetid, energieffektiv og støtte er tilgjengelig hvis noe går galt, nå eller om 10 år.
Vanlige bruksområder
Strømforsyning av overvåkningskameraer.
Teknisk beskrivelse
Inneholder en 4-ports administrert Gbit PoE+-svitsj med 30,8 W per port, totalt 150 W inkludert batterilading. Kan administreres over VPN[1] for kontroll og statusovervåking inkludert strømforbruk per port. Utstyrt med totalalarm og 24V utgang fra backup for drift av annet utstyr. Termostatstyrt, isolert rom for batterier og temperatursensor for beskyttelse mot overlading. Fungerer i temperaturer fra -15°C til +35°C, IP65-klassifisert. Forberedt for montering på stang og forberedt for loggerfunksjon for innsamling av data.
Spenning, strøm og effekt
Forsyningsspenning: 230 V AC - 240 V AC, 47 Hz - 63 Hz.
Last utganger
PoE-svitsj kan drive belastning til PoE-enheter og hovedkort kan drive en (1) 24V belastningsutgang for å drive andre applikasjoner. Kabling er tilgjengelig for installasjon av alternativer.
Alarm
Alarmer gis for: Forsinket strømbruddsalarm eller lav batterispenning, frakoblede batterier, sikringssvikt og overlading av batterier.
Alarm over RJ-45, se manual for alarmer som PoE-bryteren kan gi.
Beskyttelse
Beskyttelse mot overbelastning, overspenning, overtemperatur, kortslutning og dyp utladning.
Sikringer
Nettsikring:
Batterisikring:
Indikasjoner og kommunikasjon
PoE strømforsyning kan som et alternativ, kommunisere via protokoll (RS-485/I2C) mot UC. (ASSA ABLOY, RCO, Sentrion, Unison, Bravida, Vanderbilt/ACRE og Tidomat - dette kan kun stilles inn fra fabrikk og kan ikke endres av brukere eller teknikere).
Indikatordiode viser statusen til enheten.
Batteri og batteritype
Batteritype: 12 V, AGM blybatteri, vedlikeholdsfritt. Batterier følger ikke med. Batteristørrelser må ikke blandes.[3].
To 45 Ah batterier.
Artikkelnummer | Ah | Egenvekt stk. | Vekt m. pakke |
|---|
Reserver driftstid på batterier
Reservedriftstiden i batteridrift avhenger av hvor stor last som er koblet til strømforsyningen. Hvis belastningen varierer, som ved hyppig åpning av dørlåser, reduseres tiden som batteriene kan fortsette å drive sikkerhetssystemet. For å få et estimat av reservedriftere, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/
Innkapsling, utførelse
Vekt
Navn | Netto vekt | Vekt m pakke. |
|---|---|---|
PoE Managed switch 4p 24V 5A UT L | 14,5 kg | 15 kg |
Installasjonskrav
Enheten er beregnet for fast installasjon. Omgivelsestemperatur: – 15°C til +35°C.
Krav som produktet oppfyller
EMC: | EMC-direktivet 2014/30EU |
El: | Lavspenningsdirektivet: 2014/35/EU |
CE: | CE-direktivet ifølge: 765/2008 |
Utslipp: | |
Immunity: | EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11 SS-EN 50 130-4:2011 Edition 2, EN50131-6 |
Notat
Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).
Garanti
Utvidbar, alternativer og tilbehør
Produktet kan utvides med: Spenningsomformer 24V-12V 2A og ulike 3-5G-rutere.
Produksjon, levetid, miljøpåvirkning og resirkulering
Produsert av Milleteknik i Partille, Sverige.
Diverse
Forskjellen mellom PoE, PoE+ og PoE++.
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2025-04-22
[1] VPN krever eksternt tilkoblet maskinvare og programvare (PC) koblet til PoE-svitsjen.
[2] For lading av batterier, drift av administrert PoE-svitsj med fire kontrollerte porter og drift av 3-5G ruter og 24 V hjelpeutgang.
[3] Antallet batterier som er oppført representerer det maksimale antallet som enheten kan håndtere samtidig. Hvis flere batteristørrelser er spesifisert, betyr dette at enheten kun har plass til én batteristørrelse om gangen.
