Installation och driftsättning

Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.

Om PoE Managed switch 4p 24V 5A UT L

PoE Managed switch 4p 24V 5A UT L är en strömförsörjning med PoE för utomhusbruk. Byggd för att klara nordiska förhållande - sommar som vinter. Produkten skiljer sig från inomhus batteribackuper från Milleteknik och vissa funktioner har tillkommit och andra har fallit från.

Varning

Det är ej säkert att funktion kan upprätthållas om temperatur faller under eller över angivna parametrar. Se tekniska data. Skador på produkt, egendom eller annat som uppkommer för att produkten använts utanför temperaturintervall omfattas ej av garanti och är ej heller grund för reklamation.

Komponentöversikt

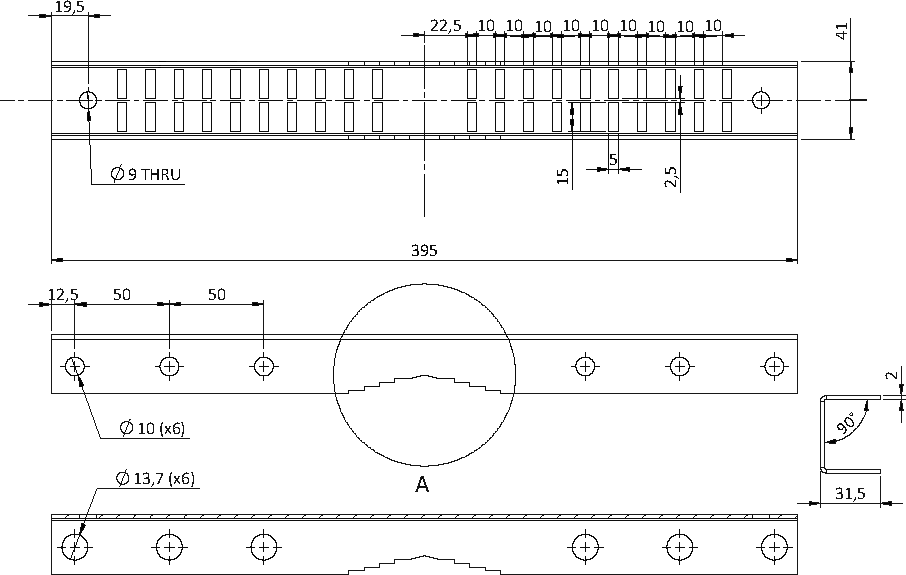

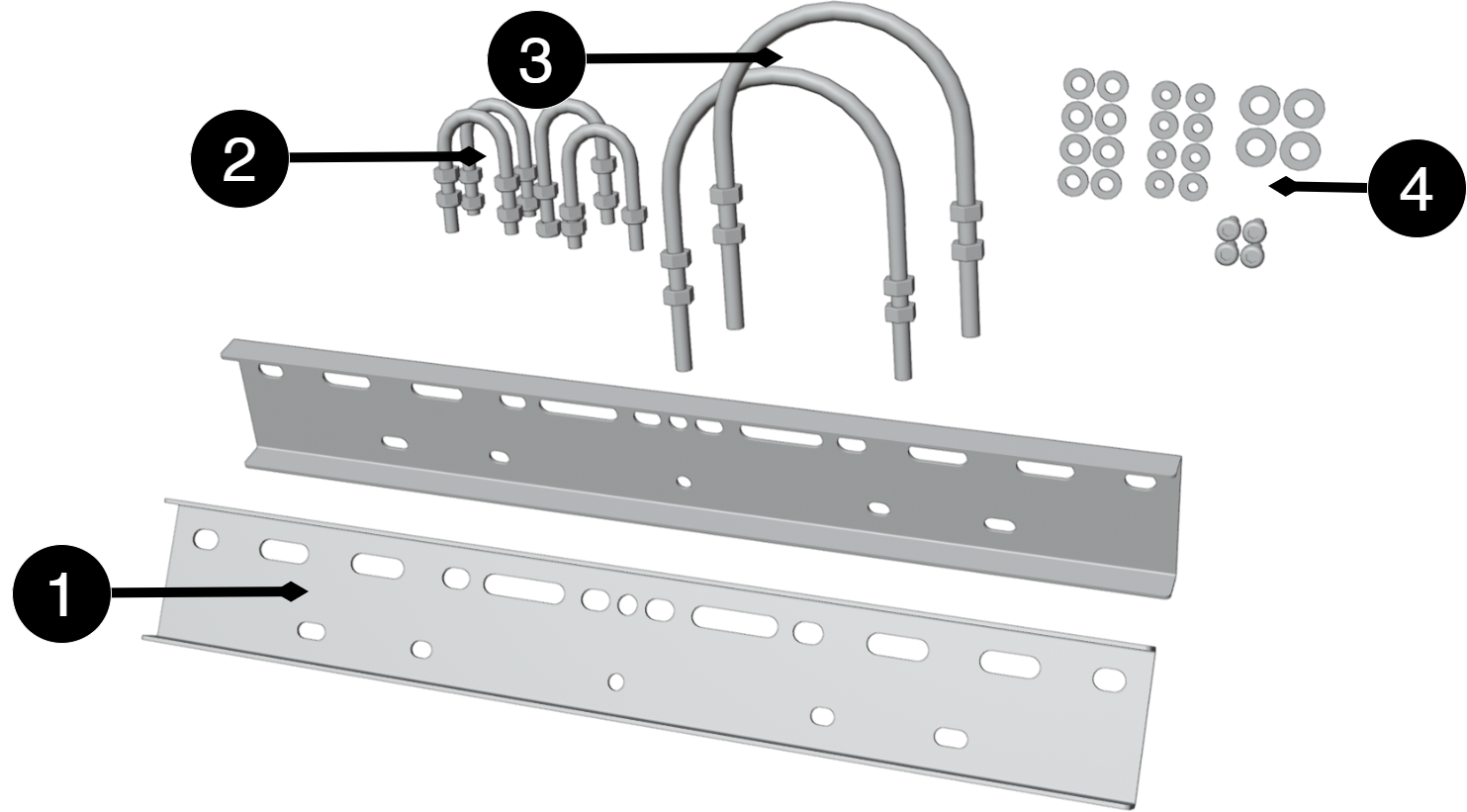

Komponentöversikt monteringskit

Tabell 1. Komponentöversikt

Nr

Förklaring

1

Fästplåt

2

U-bult för mast

3

U-bult för stolpe

4

Brickor och muttrar



Komponentöversikt

Tabell 2. Komponentöversikt

Bokstav

Förklaring

A

Isolering för batterier.

B

Plåtkapsling.

C

Plats för batterier. Batterier ingår ej.

D

Termostat. Styrning värmelement.

E

Inkopplingsplint. In: 230 V. Ut: 24 V DC (27.3 V DC).

F

Kabelgenomföringar med dragavlastning.

G

Plats för DC/DC-modul som konverterar 24 V till 12 V. DC/DC-module är tillval och ingår ej.

H

Väderskydd - Tillval.

I

Fläkt.

J

Moderkort.

K

PoE-kort.

L

Plats för extern enhet. Se dess dokumentation. Ingår ej.

M

Nätaggregat.



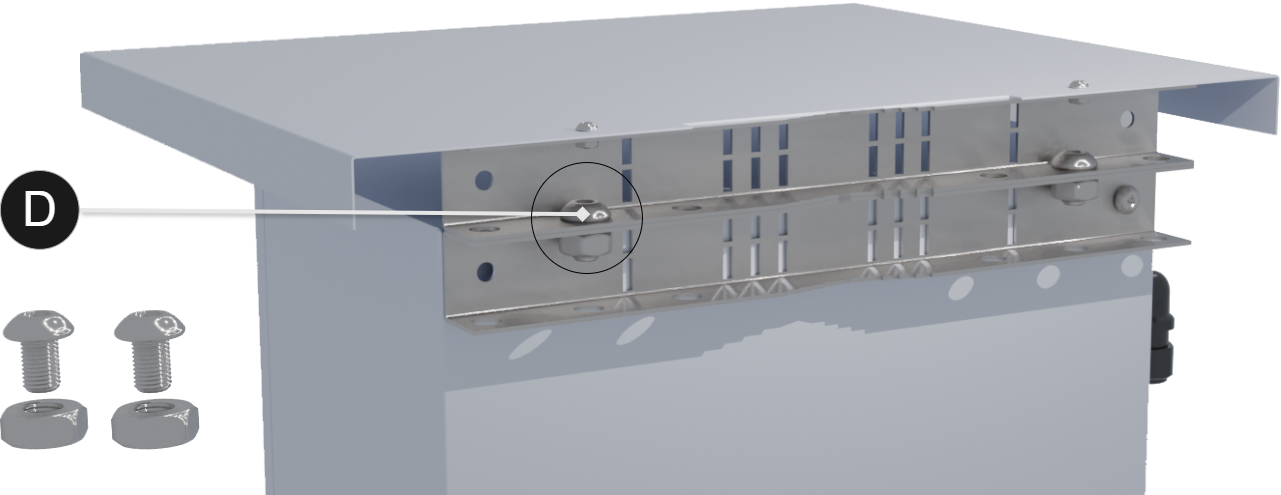

Kapsling

Montering på stolpe och mast

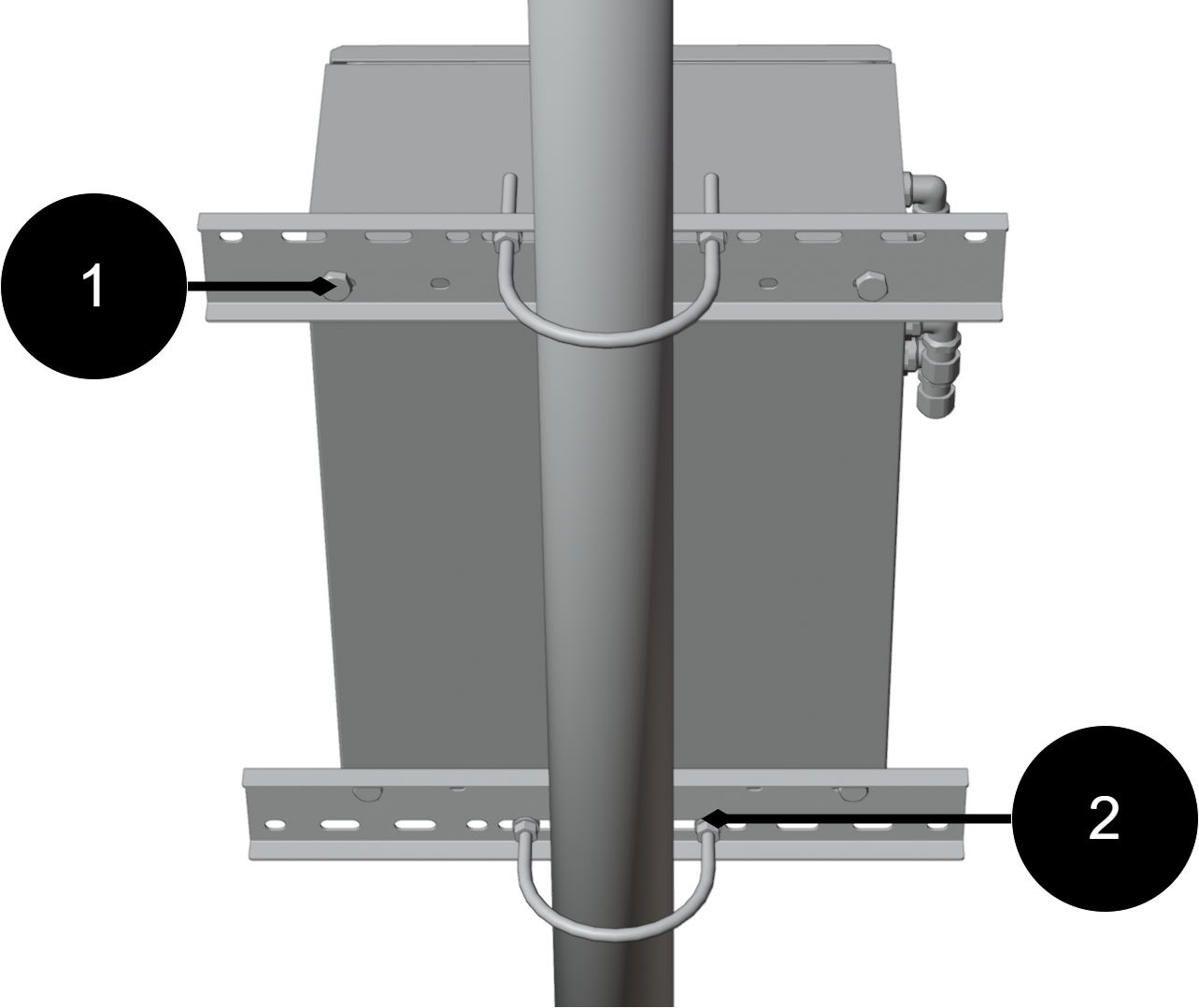

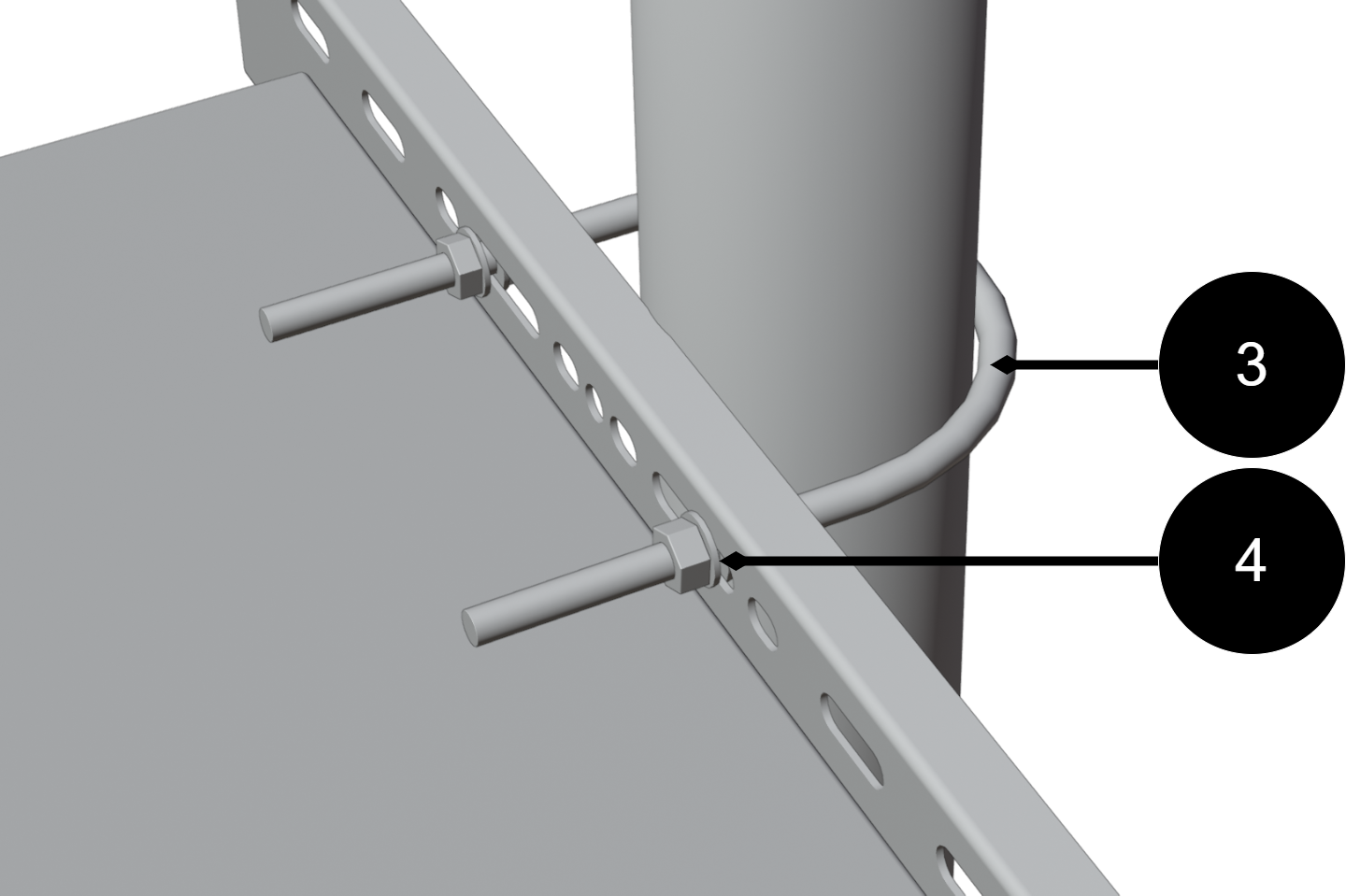

Montering på stolpe.

  1. Placera fästplåtarna (1) på kapslingens övre och nedre infästningspunkter och fäst dem lätt med medföljande skruvar. Dra inte åt slutligen ännu.

  2. För den nedre U-bulten (2) runt stolpen och genom hålen i den nedre fästplåten. Montera brickor och muttrar. Dra åt lätt.

  3. För den övre U-bulten (3) runt stolpen och genom hålen i den övre fästplåten. Montera brickor och muttrar (4).

  4. Justera kapslingens läge så att den är i lod och centrerad mot stolpen.

  5. Dra åt alla muttrar i turordningen: – nedre U-bult – övre U-bult – skruvarna till fästplåtarna

  6. Kontrollera infästningen genom att belasta kapslingen lätt framåt/bakåt för att säkerställa stabil montering.

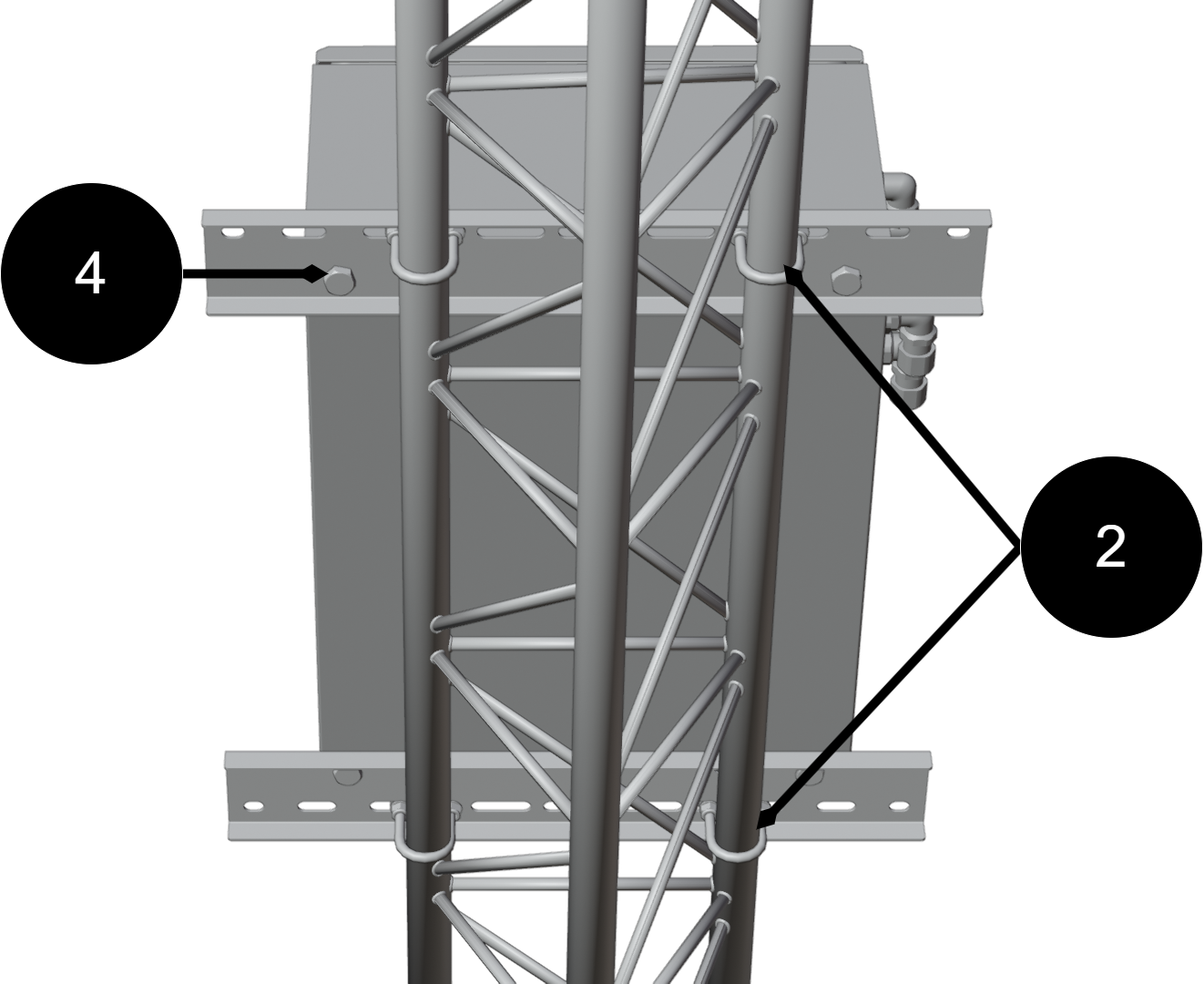

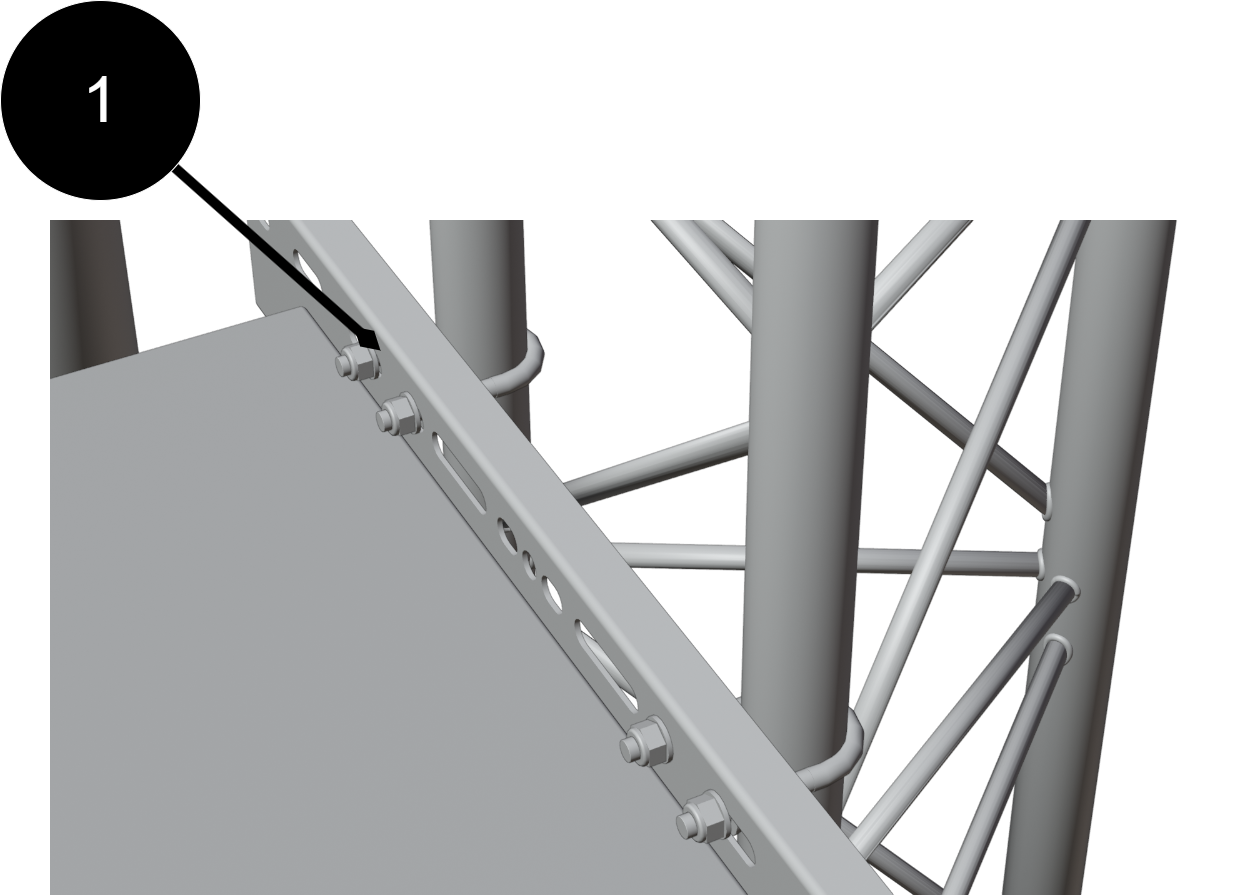

Montering på mast.

  1. Positionera fästplåtarna (1) mot mastens vertikala rör på den höjd där kapslingen ska monteras. Hålen ska ligga i linje med U-bultarnas infästningspunkter.

  2. För U-bultarna (3) runt mastens rör (2) och genom hålen i fästplåtarna (4). Montera brickor och muttrar men dra inte åt slutligt.

  3. Centrera kapslingen mot mastens front genom att justera fästplåtarnas (4) läge sidledes tills kapslingen står i lod.

  4. Dra åt muttrarna på alla U-bultar i turordning uppifrån och ned för att säkerställa jämn belastning över mastens rör.

  5. Kontrollera infästningen genom att belasta kapslingen lätt i sidled och framåt/bakåt, samt verifiera att alla U-bultar ligger an korrekt mot mastens rör.

Batterier - inkoppling

Inkoppling batterier

Observera

Batterier kan slitas snabbare än förväntat när temperaturerna hamnar utanför det intervall som är optimalt för batteriernas drift.


Notera att konfiguration kan skilja sig på produkt.

Tabell 3. Inkoppling av batterier.

Beteckning

Förklaring

B1

Batteri 1

B2

Batteri 2

B1+

Plus till moderkort.

B1-

Minuspol till batterisäkring.

B2-

Minus till moderkort.

B2+

Plus till batterisäkring.



Inkoppling av strömmatning (230 V) och last


Koppla in last innan elnät ansluts.

Tabell 4. Inkoppling av elnät och last.

Symbol

Förklaring

F

Fas.

N

Noll.

PE

Skyddsjord.

+

24 V last +.

-

24 V last -.



Säkringar

Tabell 5. Säkringar på PRO3

Säkring

Typ

Förklaring

F1

T2,5A

Elnätssäkring

F3

T16A

Lastsäkring 1 - (för P2:2)

F4

T16A

Batterisäkring

F5

T5A

Lastsäkring 1+ (för P2:1)

F7

T5A

Lastsäkring 2 + (för P2:3)



Varning för byte av säkringar (strömstyrka, A)

Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag.

Hur mjukvara nås i PoE-switch

Hur mjukvaran nås i PoE-switch


Det här avsnittet visar hur du loggar in på switchens konfigurationswebbsida.

För att konfiguera mjukvaran i switchen behöver rätt IP-adress ställas in på datorn.

Åtkomst till switchens mjukvara sker genom en webbläsare, (som: Chrome, Edge, Firefox, med flera).

Följ stegen för att nå switchens inställningar.

Notera

Inställningarna som visas är inställningar för PC, (Windows 7 - Windows 11). Fönster och namn kan variera mellan olika versioner av Windows. Kontakta din IT-leverantör om du behöver hjälp med inställningar i din dator.

Notera

Adress till switchen (fabriksinställning): 192.168.2.1

Lösenord (fabriksinställning): admin

Obs!

IP-adressen i switchen är statisk (fast) och därför måste datorns IP-adress och sub-nät mask vara statiska.

  1. Öppna inställningar och gå till Nätverk och Internet -> Avancerade nätverksinställningar. Öppna fler nätverkskortsalternativ.

  2. Ett fönster för nätverksanslutningar dyker upp och visar alla tillgängliga nätverksanslutningar på datorn. Dubbelklicka på nätverksanslutningen du använder för att ansluta till switchen.

  3. Ethernet-statusfönster dyker upp. Klicka på knappen Egenskaper som visas i figuren nedan.

  4. Dubbelklicka på: Internet Protocol Version 4 (TCP / IPv4).

  5. Ställ in datorns IP-adress och subnätmask som visas i figuren nedan. Som standard är switchens IP-adress 192.168.2.1. Du kan ställa in vilken (på datorn) ledig IP-adress som helst så länge den inte är densamma som din switchs IP-adress och ligger i samma nätverkssegment som din switchs IP-adress. Tryck på OK för att tillämpa de TCP/IPv4-inställningar du just gjort. Nu kan du ansluta till din switch med en webbläsare (Chrome, Edge eller Firefox).

  6. Anslut en RJ-45 kabel mellan dator och PoE-switchen.

Logga in på Switchen

Notera

Adress till switchen (fabriksinställning): 192.168.2.1

Lösenord (fabriksinställning): admin

Notera

Får du en varning om att sidan inte är säker/anslutningen inte är privat, klicka på "avancerat" och sedan "fortsätt".

  1. Starta webbläsaren på din dator.

  2. Inloggning på PoE-switch.

    Tabell 6. Logga in på switchen.

    Nummer

    Förklaring

    1

    IP-adress till PoE-switchen: 192.168.2.1

    2

    Lösenord: admin

    3

    Klicka på Apply för att spara.

    4

    Meny i PoE-switchen



Konfiguration

System, konfiguration

Tabell 7. System, konfiguration.

Bokstav, nummer

Förklaring

A

PoE-switchens sida för systemkonfiguration

A.1

Kryssa i här om du skall använda DHCP, se varning nedan.

A.2

Ändrar det fabriksinställda lösenordet, (admin).

A.3

Om du har gjort några ändringar behöver du klicka på "Apply" för att spara ändringarna.



Portar, konfiguration

Tabell 8. Portar, konfiguration.

Bokstav, nummer

Förklaring

B

Portar

B.1

Denna inställning behöver normalt inte ändras. Välj hastighet på PoE-switchens portar.

B.2

Denna inställning behöver normalt inte ändras.

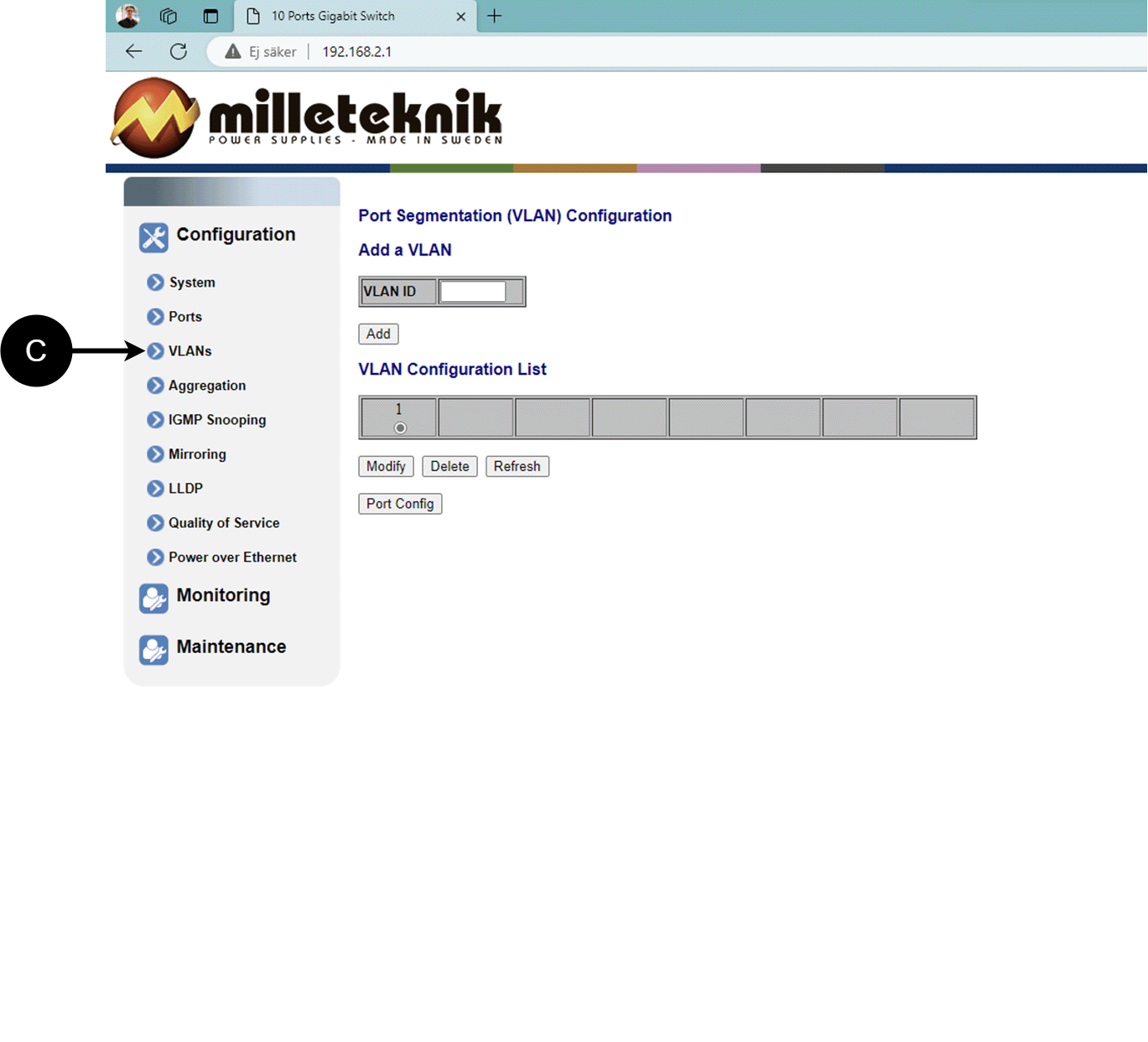

VLAN, konfiguration


C: Konfiguration av Viruellt LAN.

Aggregation, konfiguration


D: Lastbalansering mellan portarna.

IGMP Snooping, konfiguration


E: Omkopplare som styr mottagningen.

Mirroring, konfiguration


F: Spegling av portar.

LLDP, konfiguration

Tabell 9. LLDP, konfiguration.

Bokstav, nummer

Förklaring

G

LLDP står för "Link Layer Discovery Protocol", vilket är en nätverksprotokollstandard som används för att upptäcka och kommunicera information om nätverksenheter som är anslutna till samma Ethernet-nätverk. Protokollet tillåter enheter som switchar och routrar att skicka och ta emot meddelanden som innehåller information om enheternas identifiering, kapabiliteter och anslutningstopologi.

G.1

RX och TX är förkortningar som används inom elektronik, kommunikation och datanätverk för att indikera riktningen av dataflödet mellan enheter. RX: Förkortningen "RX" står för "Receive" eller "Reception". Det indikerar att enheten tar emot data eller signaler från en annan enhet. När en enhet har en RX-ingång, innebär det att den är konstruerad för att ta emot data eller information från en sändande enhet. TX: Förkortningen "TX" står för "Transmit" eller "Transmission". Den indikerar att enheten sänder ut data eller signaler till en annan enhet. Om en enhet har en TX-utgång betyder det att den är utformad för att sända data eller information till en mottagande enhet. Dessa förkortningar är särskilt vanliga när det gäller datakommunikation, som till exempel i samband med nätverkskablar där det finns specifika RX- och TX-ledningar som möjliggör tvåvägskommunikation mellan enheter.



QoS, konfiguration

Tabell 10. QoS, konfiguration.

Bokstav, nummer

Förklaring

H

QoS ger olika nätverkstrafik olika prioritet, vilket hjälper till att säkerställa att viktiga tjänster levereras med tillräcklig bandbredd och minimal fördröjning även när nätverket är belastat.

H.1

Ställer om QoS är aktivt.



PoE, konfiguration

Tabell 11. PoE, konfiguration

Bokstav, nummer

Förklaring

I

Power over Ethernet

I.1

Slår på eller av PoE funktion/port. Kom ihåg att trycka "Apply" för att spara ändringar.



Övervakning

Statistik, översikt

Tabell 12. Statistik, översikt.

Bokstav, nummer

Förklaring

J

Statistik, översikt

J.1

Trafik per port.



Statistik, detaljerad

Tabell 13. Statistik, detaljerad.

Bokstav, nummer

Förklaring

K

Detaljerad statistik

K.1

Välj port som du vill ha statistik för.



IGMP status


L: Status för IGMP

LLDP statistik


M: LLDP statistik

LLDP table


N: LLDP översikt.

Ping

Tabell 14. Ping.

Bokstav, nummer

Förklaring

O

Ping

O.1

Ange adress för att testa anslutningen och svarstiden.



Underhåll

Omstart

Varning

Omstart görs av PoE-switch, batteribackup startas inte om. Vid omstart kommer anslutna enheter att tappa kontakten. Larm kan sättas till batteribackup, men det försvinner när PoE-switchen är igång igen.

Tabell 15. Omstart av PoE switch.

Bokstav, nummer

Förklaring

P

Omstart av PoE-switchen.

P.1

Välj "Yes" för att starta om switchen.



Fabriksåterställning

Varning

Fabriksåterställning görs av PoE-switch. Batteribackup återställs inte. Vid återställning kommer anslutna enheter att tappa kontakten. Larm kan sättas till batteribackup, men det försvinner när PoE-switchen är igång igen.

Fabriksåterställning av switchen kan endast göras från mjukvarans (detta) gränssnitt.

Rekommendation: Behåll IP-adress 192.168.2.1 och notera lösenord.

Viktigt

Vid fabriksåterställning försvinner alla inställningar, även IP-inställningar. Spara konfiguration innan du fabriksåterställer. Se Ladda upp ny mjukvara

Tabell 16. Fabriksåterställning av PoE-switch.

Bokstav, nummer

Förklaring

Q

Fabriksåterställ PoE-switchen.

Q.1

Välj "Yes" för att fabriksåterställa PoE-switchen.



Ladda upp ny mjukvara

Varning

Använd enbart mjukvara du fått av Milletekniks support. Milleteknik tar inget ansvar för mjukvara eller följder som skada på enhet eller kringutrusning eller annan skada som kan uppstå av uppladdning av ej godkänd mjukvara.

Tabell 17. Ladda upp ny mjukvara.

Bokstav, nummer

Förklaring

R

Ladda upp ny mjukvara till Switchen.

R.1

Navigera till platsen på datorn där du sparat filen.

R.2

Klicka på "Upload" för att ladda upp mjukvaran.



Ladda och spara konfigurationsfil

Tabell 18. Ladda och spara konfigurationsfil.

Bokstav, nummer

Förklaring

S

Ladda upp eller ner switchens konfiguration.

S.1

Välj ny konfigurationsfil.

S.2

Ladda upp ny konfigurationsfil.

S.3

Ladda ner konfigurationsfil till dator[a].

[a] Nyare windowsdatorer tillåter inte att *.cfg-filer laddas ner utan extra godkännande i webbläsaren vid nedladdning. Det kan hända att antivirusprogram rensar bort filen vid nedladdning.



Logga ut


T: Logga ut från switchen. Detta påverkar inte driften av switchen.

Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

Publiceringdatum 2025-12-10

Driftsättning - hur enheten skall startas

  1. Anslut batterier.

  2. Koppla in batterisäkring.

  3. Anslut last.

  4. Anslut nätspänning.

  5. Koppla in nätspänning.

Det kan ta upp till 72 timmar innan batterier är fullt laddade.

Larm som visas på indikeringsdiod

I normalläge visar indikeringsdioden ett fast grönt sken.

Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft. Om inte dip-switch 8 är satt till läge ON, då visas larm enbart på lysdiod på kretskort.

Obs!

Om indikeringsdioden blinkar till var 15:e sekund är batteriet fulladdat och laddningen är i vilofas för att förlänga batteriets livslängd. Vid nätavbrott under vilofasen övergår batteribackupen till batteridrift som vanligt.

Underhåll

Systemet, med undantag för fläkt och batterier, är underhållsfritt.

Transportinstruktioner vid flytt av installerad enhet.

Fara

Personskada eller död kan uppstå om enheten är kopplad till elnät eller spänningssatt vid nedmontering / flytt.

Om enheten skall flyttas så följande göras:

  • Koppla bort inkommande elnät.

  • Koppla bort batterisäkring.

  • Koppla bort ansluten last och larm.

  • Montera ner enheten från stolpe.

Observera

Skall enheten transporteras skall batterier tas ut för att skydda elektronik.

Produktblad - strömförsörjning / batteribackup

Produktblad

PoE


Namn, artikelnummer och e-nummer

Tabell 19. Namn, artikelnummer och e-nummer.

Namn

Artikelnummer

E-nummer

PoE Managed switch 4p 24V 5A UT L

SA54P30024P050P-UT01

51 731 58



Beskrivning

Utomhus PoE strömförsörjning, 24 V, 5 A, med plats för två 45 Ah batterier.

Om

Strömförsörjning med reservkraft för att driva PoE-enheter såsom övervakningskameror. En 24 V utgång för att kunna driva andra larmkomponenter eller stora PTZ-kameror. Fjärrövervakning och styrning av PoE-portar är möjligt. Batterier sitter i uppvärmd, termostatstyrd, isolerad del av kapsling.

Lång livslängd, energieffektiv och support finns tillgänglig om något skulle krångla, nu eller om 10 år.

Vanliga användningsområden

  • Försörjer IP-kameror, läsare, dörrcentraler och andra nätverksanslutna säkerhetsenheter

  • Ström- och datadistribution över en och samma nätverkskabel för förenklad installation.

  • Används för att strömförsörja IP-baserade passersystem där både data och kraft går via nätverkskabe.

Teknisk beskrivning

Innehåller en 4-portars managed Gbit PoE+ switch med 30,8W per port, totalt 150W inklusive batteriåterladdning. Kan hanteras över VPN[1] för kontroll och statusövervakning inklusive effektförbrukning per port. Utrustad med summalarm och nätavbrottslarm och en 24 V utgång från backupen för drift av annan utrustning. Termostatstyrd värmekabel. Isolerat utrymme för batterier och temperaturgivare för skydd mot överladdning. Fungerar i temperaturer från -15°C till +35°C, IP65-klassad. Förberedd för montering på stolpe. Förberedd för loggerfunktion för insamling av data.

Spänning, ström och effekt

Matningsspänning: 230 V AC - 240 V AC, 47 Hz- 63 Hz.

Lastutgångar

PoE-switch kan driva last till PoE-enheter och moderkort kan driva en (1) 24 V lastutgång för att driva andra applikationer. Kablage finns förberett för installation av tillval.

Larm

Larm ges för: Fördröjt nätavbrottslarm eller låg batterispänning, bortkopplade batterier, säkringsfel överladdning och åldring av batterier.

Larm över RJ-45, se manual för larm som PoE-switch kan ge.

Skydd

Skydd mot överbelastning, överspänning, övertemperatur, kortslutning och djupurladdning.

Säkringar

Elnätssäkring: 2,5 A.

Batterisäkring: 16 A och 30 A.

Indikeringar och kommunikation

PoE strömförsörjning kan som tillval, kommunicera via protokoll (RS-485/I2C) mot UC. (ASSA ABLOY, RCO, Sentrion, Unison, Bravida, Vanderbilt/ACRE och Tidomat - detta kan enbart ställas från fabrik och inte ändras av användare eller tekniker).

Indikeringsdiod visar enhetens status.

Batteri och batterityp

Batterityp: 12 V, AGM blysyra batteri, underhållsfritt. Batterier ingår ej.[3].

Två 45 Ah batterier.

Tabell 21. Artikelnummer, Ah och vikt.

Artikelnummer

Ah

Nettovikt st.

Vikt m. förp.



Reservdrifttid i batteridrift

Reservdrifttiden i batteridrift beror på hur stor belastning som är inkopplad på strömförsörjningen. Varierar belastningen sjunker tiden som batterier kan driva vidare säkerhetssystemet. För att få en uppskattning av reservdrifttider se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/

Kapsling, utförande

Vikt

Tabell 24. Nettovikt och vikt med förpackning

Namn

Nettovikt

Vikt m förp.

PoE Managed switch 4p 24V 5A UT L

14,5 kg

15 kg



Installationskrav

Enheten är avsedd för fast installation. Omgivningstemperatur: -15°C till +35°C.

Krav som produkten uppfyller

Tabell 25. Produkten uppfyller följande krav.

EMC:

EMC Direktivet 2014/30EU

El (LVD):

Lågspänningsdirektivet: 2014/35/EU

CE:

CE direktivet enligt:765/2008

Emissioner:

EN61000-6-:2001 EN55022:1998:-A1:2000, A2:2003 Klass B, EN61000-3-2:2001, EN 55032 (ersätter EN 55022)

Immunitet:

EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11

SS-EN 50 130-4:2011 Edition 2, EN50131-6

Maskindirektivet

Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

Ekodesign

Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt[a] för att ge våra kunder trygghet i sitt val.

[a] Standyförbrukning och effekt.



Verkningsgrad (%) [a]

Standby-förbrukning, typisk (W):

[a] Vid nominell last.

soptunna_atervinning.ai

Garanti

Utbyggbar, tillval och tillbehör

Produkten kan utökas med en: Voltage Converter 24V-12V 2A och olika 3-5G routrar.

Tillverkning, livslängd, miljöpåverkan och återvinning

Tillverkad av Milleteknik i Partille, Sverige.

Länkar

Manualer och produktblad

QR-kod till produktsida med mer information som manualer och produktblad.

Namn

Mått

Batterier som får plats

Länk

PoE Managed 4p 24V 5A UT L

500 x 400 x 250 mm.

2 stycken 45 Ah.


Batterier ingår bara om det anges, annars behöver batterier köpas separat.

Övrigt

Skillnaden på PoE, PoE+ och PoE++.

Tabell 26. Maxeffekt PoE.

-

PoE

PoE+

PoE++

Kompatibla[a]

-

PoE

PoE, PoE+

Officiellt namn

IEEE 802.3af

IEEE 802.3at

IEEE 802.3bt

Maxeffekt

15,4 W at PSE

30,8 W at PSE

60 W-100 W

[a] Strömmatningen följer med "uppåt", men inte "ned". En PoE kan aldrig driva en PoE+/PoE++ enhet som kräver mer än 13 W at PD.



Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

Publiceringdatum 2025-12-10



[1] VPN kräver externt kopplad hård och mjukvara (PC) kopplad till PoE-switchen.

[2] För laddning av batterier, drift av managed PoE-switch med fyra styrda portar samt drift av 3-5G router och 24 V hjälputgång.

[3] Det angivna antalet batterier representerar det maximala antal som enheten kan hantera samtidigt. Enheten kan endast kan använda en batteristorlek åt gången. Vid batteribyte skall alla batterier bytas samtidigt.
