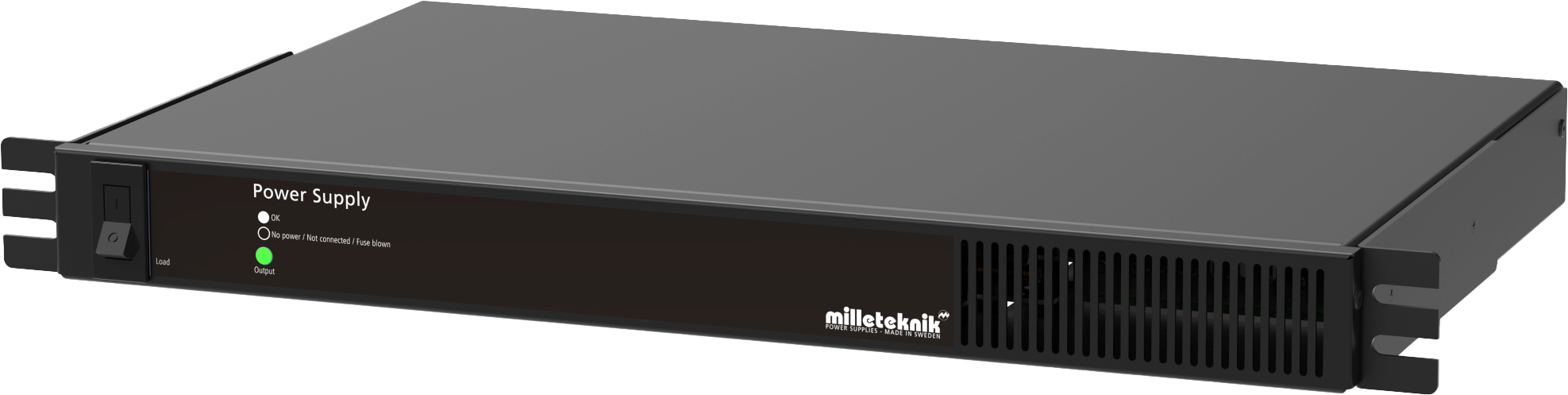

Power Supply 24V 15A 1U | 1U01D10024P1501 | 5213517 |
Power supply 24V 15A on telineeseen asennettu virtalähde, jota voidaan käyttää itsenäisesti tai yhdessä Redundancy Panel 1U tai Milleteknikin paristovarmistuksen kanssa.
Käyttöalue: Kulkujärjestelmiin, lukitusjärjestelmiin ja palovaroittimiin sekä muihin 24 V DC:llä toimiviin laitteisiin.
Lue tämä ensin!
Jos mahdollista, jätä 100 mm vapaata tilaa.
Järjestelmä on tarkoitettu käytettäväksi valvotussa sisäympäristössä.
Vain valtuutetut henkilöt saavat asentaa ja huoltaa järjestelmää.
Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön.
Järjestelmän mukana tulevat asiakirjat on säilytettävä siinä tai sen välittömässä läheisyydessä.
Ilmanvaihtoa ei saa peittää. Verkkojännite tulee katkaista asennuksen ajaksi.
Kaikki tiedot voivat muuttua.
Asentamalla tämän tuotteen asentaja tunnustaa ja hyväksyy tämän tuotteen rajoitukset tässä oppaassa kuvatulla tavalla.
Käyttöohjeet alkuperäisessä.
Asennus ja käyttöönotto
Asennus- ja käyttöönotto-ohjeet.
Komponenttien yleiskatsaus

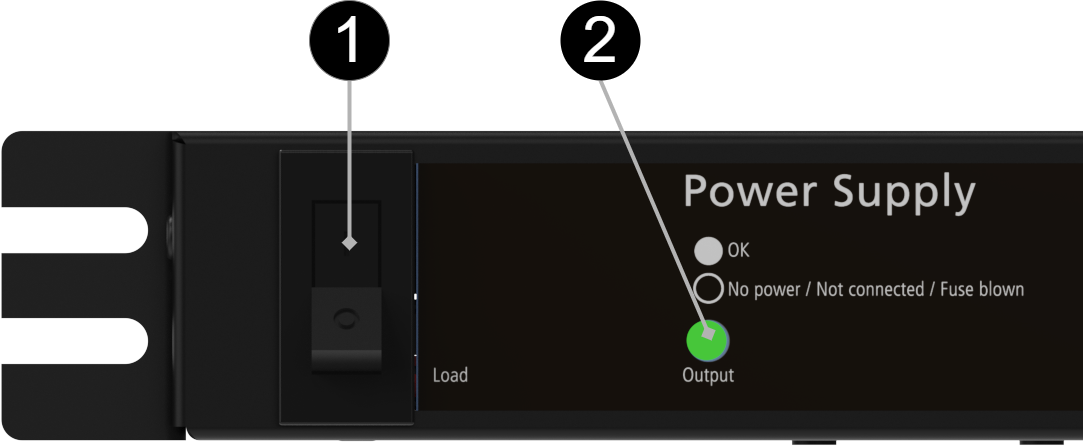

Ei | Selitys |
|---|---|
1 | Viimeinen päälle/pois |
2 | Ilmaisindiodi |

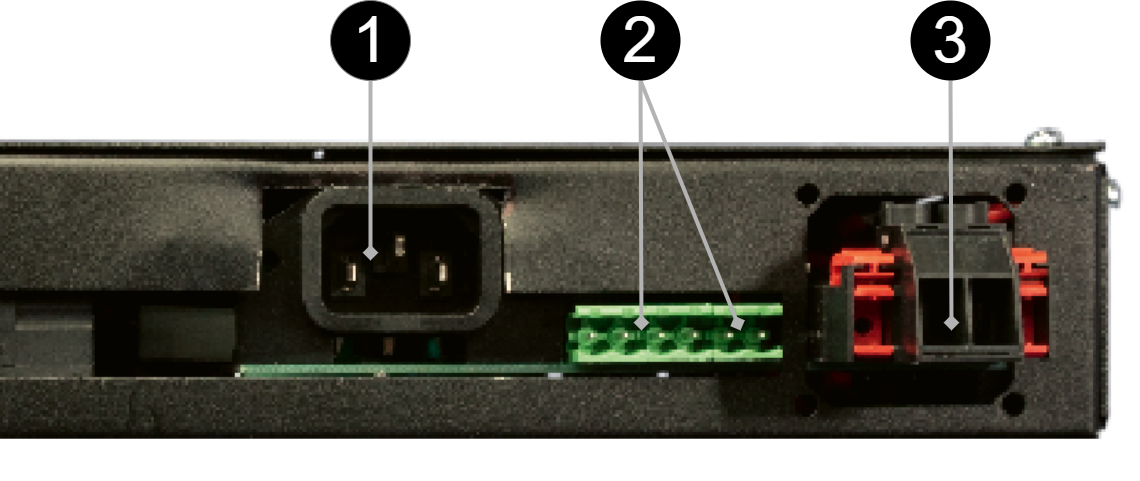

Ei | Selitys |
|---|---|
1 | Verkkovirta, 230 V |
2 | Kaksinkertainen kokonaishälytys, NO/COM/NC+NO/COM/NC. Kokonaishälytys: hälytys, jos jännite katkeaa virtalähteestä kuormasulakkeen lauenttua. |
3 | Lataa -- / ++ |
Kotelo
Yleiset kokoonpano-ohjeet
Sisäasennus 19" telineeseen
Tuote tulee asentaa standardoituun 19" telineeseen tai kaappiin, jolla on riittävä kantokyky kotelon painoon mukaan lukien paristot.
Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti välillä 1,4 - 1,8 m.
Laite asennetaan vaakasuoraan telineeseen mukana toimitetuilla telinekorvilla tai vastaavilla kiinnikkeillä.
Tarkista, että telineiden pylväät on kohdistettu oikein ja että väli vastaa 19" standardia (465—470 mm pylväiden sisäreunan välillä).
Käytä vähintään kahta kiinnityspistettä (kummallakin puolella) telineen korvissa vakaan kiinnityksen takaamiseksi. Suositeltu ruuvikoko on M5 tai M6
Asennuksessa on käytettävä häkkimuttereita tai lukituslevyjä varmistaaksesi, että ruuvit istuvat kunnolla.
Hyvän ilmanvaihdon saavuttamiseksi laitteen ylä- ja alapuolella on oltava vähintään 100 mm vapaata tilaa. Älä estä ilman virtausta edessä tai takana.
Paristot tulee aina sijoittaa ohjeiden mukaan, eivätkä ne saa estää tuuletusaukkoja tai johdotuksia.
Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.
Asennus
Käytä sopivia ruuveja seinäkiinnitystä varten, ruuvit eivät sisälly toimitukseen.
Betoniin seinäasennukseen on käytettävä betoniruuveja. Telineeseen asennettaessa käytetään M6: ta, jossa on korimutteri
Ruuvin pituus on säädettävä seinämateriaalin ja kuormituksen mukaan. Määritetty ruuvin pituus on pienin sallittu pituus
Asennusreiät, etäisyys ja ø.
Asennus 19" telineeseen
Yksikkö on asennettava 19" telineeseen. Kannatin ruuvataan telineeseen M6-ruuvilla ja korimutterilla, vähintään yhdellä kummallakin puolella. Käytä telineeseen sopivaa ruuvia ja mutteria. Ruuvi ja mutteri eivät sisälly.

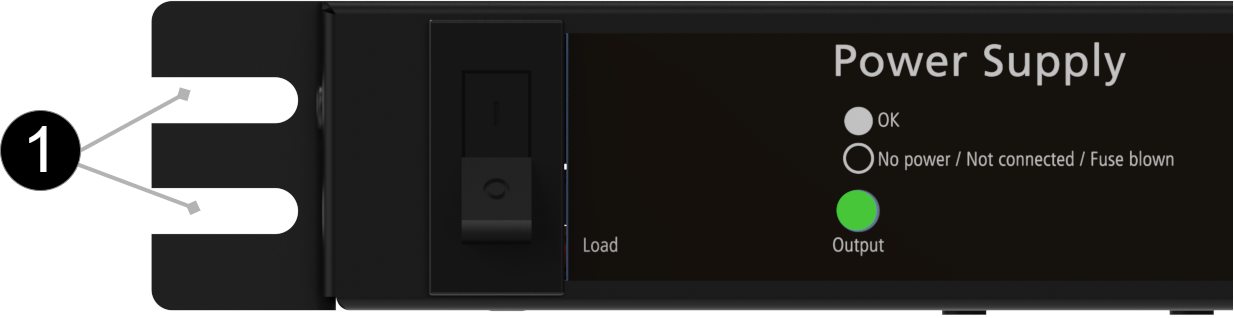

Nro | Selitys |
|---|---|
1 | Yksikkö on ruuvattu 19" telineeseen. |
Verkkoliitäntä
Yhdistä kuorma
24 V kuorma kytketään pikakoskettimella. (Tähän on kytketty myös redundanssipaneeli 1U.)
Yhdistä hälytys
Hälytin on kytketty takaosaan. NO/CO/NC. Käytä mitä tahansa yhteyttä, hälytykset kopioidaan.
Kokonaishälytys: Hälytys, jos virtalähteestä katkeaa jännite kuormitussuojauksen jälkeen.
Hälytystoiminnot
Kaksinkertainen kokonaishälytys: Hälytys, jos jännite katkeaa kuormitussuojan jälkeen.
Käyttöönotto
Kytkennän jälkeen käynnistyksen on tapahduttava seuraavissa vaiheissa:
Yhdistä kuorma.
Tarkista, että etuosan sulake on PÄÄLLÄ.
Sähköverkon jännitteen säätö.
Laite toimii normaalisti, kun merkkivalo palaa tasaisena vihreänä.
Elpyminen
Nollaa laite katkaisemalla laitteen virta kokonaan.
Irrota akkukaapelit ja verkkojännite ja kytke uudelleen 5 sekunnin kuluttua.
Paneelin selitys
LEDit | Selitys |
|---|---|
Tasainen vihreä | Ok - normaali tila |
Vilkkuva vihreä | Hälytys |
Sammutettu | Ei virtaa verkkovirrasta / ei kytketty verkkovirtaan / Sulake on lauennut. |
Määräykset ja sertifioinnit
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU |
CE: | CE-direktiivi 765/2008 |
Konedirektiivi | Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone. |
Ekosuunnittelu | Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan. Koska jotkin komponentit voidaan kattaa, paljastamme kuitenkin asiaankuuluvia tietoja antaaksemme asiakkaillemme luottamuksen valintoihinsa |
Nimellisarvo | Tehokkuus (%)[a] | Valmiustilan kulutus, tyypillinen (W): | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
87% | < 0,5 W | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Nimelliskuormituksella. | |||||||||||||||||||||||||||||||||||||||||||||||||
Teknisten tietojen kotelo
Tekniset tiedot 1U
Tiedot | Selitys |
|---|---|
Nimi | 1U |
Suojausluokka | IP 20 |
Mitata | Korkeus: 44mm, Leveys: 244mm, Syvyys: 280mm. |
Korkeusyksiköt | 1 |
Asennus | 19" teline |
Ympäristön lämpötila | +5 °C - +40 °C. Paras akun käyttöikä: +15 °C - +25 °C. |
Ympäristö | Ympäristöluokka 1, sisätiloissa. 20 % ~ 90 % suhteellinen kosteus |
Materiaali | Pulverimaalattu pelti |
Väri | Musta |
Kaapeliläpiviennit, määrä | 8 |
Virtalähde
Virtalähde - Tekniset tiedot HRP-300-24
Istuu: |
|---|
Virtalähde 24V 15A 1U |
Tiedot | Selitys |
|---|---|
Ulostulojännite | 27,3V |
Ulosvirtaus | 0 A - 14 A |
Lähtöjännite, aaltoilu | 150 mVp-p |
Ylijännite | 30 V - 34,8 V |
Lähtöjännitteen lataus, aaltoilu/virran rajoitus | Alle 1,2 Vp-p |
Tehokkuus | 87 % |
Tehon rajoitus | 105 % - 135 % |
Vakiojännite | +/- 0,5 % |
Sääntelyn tarkkuus | +/- 1,0 % |
Tulovirta (230 V) | 1,8 A |
Verkkojännitteen taajuus | 47 Hz - 63 Hz |
Verkkojännite | 230 V AC - 240 V AC |
Brändin vaikutus | 336 W |
Lämpötila-alue | -40°C - +70°C |
Ilmankosteusalue | 20–90 % RH ei tiivistyvä |
Takuu, tuki, valmistusmaa ja alkuperämaa
Takuu
Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.
Valmistusmaa
Ruotsi
Valmistaja
Suunnitteli ja valmistaa Milleteknik AB
Tuotteen elinikä, ympäristövaikutukset ja kierrätys
Tuote on suunniteltu ja valmistettu pitkää käyttöikää varten, mikä vähentää ympäristövaikutuksia. Tuotteen käyttöikä (kuluvia osia lukuun ottamatta) riippuu muun muassa ympäristötekijöistä, pääasiassa ympäristön lämpötilasta, komponenttien odottamattomasta kuormituksesta, kuten salamaniskusta, ulkoisista vaikutuksista, käsittelyvirheistä jne. Tuotteet kierrätetään toimittamalla ne lähimpään kierrätyspisteeseen tai lähettämällä ne takaisin valmistajalle. Ota yhteyttä jakelijaasi saadaksesi lisätietoja. Kierrätyksestä aiheutuneita kustannuksia ei korvata.
Tietoja tästä asiakirjasta
Tätä asiakirjaa voidaan muuttaa ilman erillistä ilmoitusta.
Kaikki tiedot julkaistaan painovirheiden varalta.
Tietoja tämän asiakirjan kääntämisestä
Käyttöohje ja muut asiakirjat ovat ruotsiksi alkuperäiskielellä. Muut kielet voivat olla konekäännettyjä ja/tai niitä ei ole tarkistettu, virheitä saattaa ilmetä.
