Navn | Artikkelnummer | E-postnummer |
|---|---|---|
Power Supply 24V 15A 1U | 1U01D10024P1501 | 5213517 |

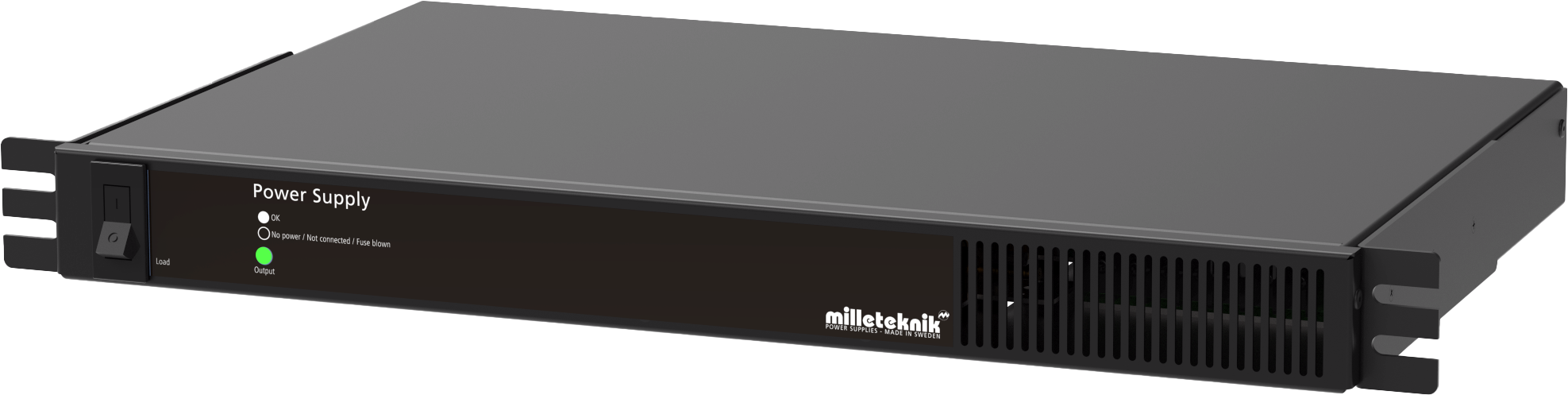

Power supply 24V 15A er en rackmontert strømforsyning som kan brukes uavhengig eller sammen med Redundancy panel 1U eller batteribackup fra Milleteknik.
Bruksområde: For å levere strøm til tilgangssystemer, låsesystemer og brannalarmer og andre anlegg som drives med 24 V DC.
Les dette først!
La om mulig være 100 mm ledig plass.
Systemet er beregnet for bruk i et kontrollert innemiljø.
Kun autoriserte personer skal installere og vedlikeholde systemet.
Det er installatørens ansvar at systemet er egnet til tiltenkt bruk.
Dokumenter som følger med systemet må lagres i det eller i dets umiddelbare nærhet.
Ventilasjon må ikke tildekkes. Nettspenningen bør kobles fra under installasjonen.
All informasjon kan endres.
Ved å installere dette produktet, erkjenner og aksepterer installatøren begrensningene til dette produktet som beskrevet i denne håndboken.
Bruksanvisning i original.
Installasjon og igangkjøring
Instruksjoner for installasjon og igangkjøring.
Komponentoversikt

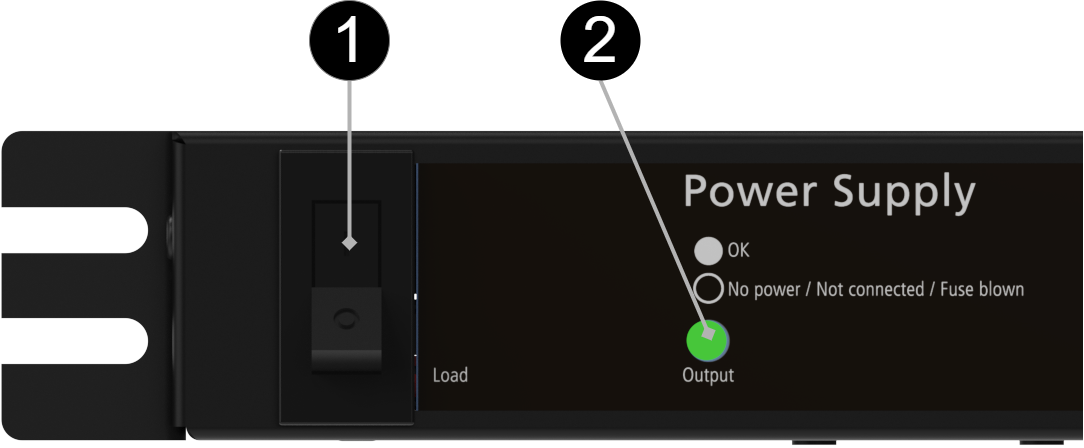

Nei | Forklaring |
|---|---|
1 | Sist på/av |
2 | Indikatordiode |

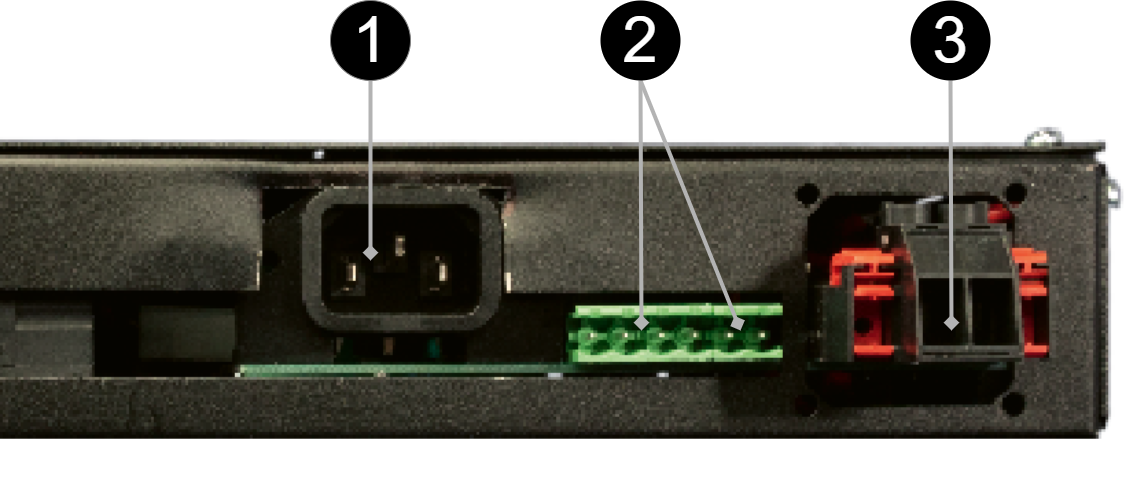

Nei | Forklaring |
|---|---|
1 | Strømnett, 230 V in |
2 | Duplikat totalalarm, NO/COM/NC+NO/COM/NC. Totalalarm: alarm ved spenningstap fra strømforsyningsenheten etter at lastsikringen har løst ut. |
3 | Last inn -- / ++ |
Innkapsling
Generelle monteringsanvisninger
Innendørs montering i 19" rack
Produktet skal monteres i et standardisert 19" stativ eller skap med tilstrekkelig bæreevne for vekten av kabinettet inkludert batterier.
Enheten skal monteres i en behagelig arbeidshøyde, normalt mellom 1,4 og 1,8 m.
Enheten er montert horisontalt i stativet med de medfølgende rackørene eller tilsvarende braketter.
Kontroller at stativstolpene er riktig justert og at avstanden tilsvarer 19" standarden (465—470 mm mellom stolpenes innerkant).
Bruk minst to monteringspunkter (på hver side) på stativørene for stabilt feste. Anbefalt skruestørrelse er M5 eller M6
Ved montering skal burmuttere eller låseskiver brukes for å sikre at skruene sitter godt.
For god ventilasjon bør det være minst 100 mm ledig plass over og under enheten. Ikke blokker luftstrømmen foran eller bak.
Batterier skal alltid plasseres som anvist og må ikke blokkere ventilasjonsåpninger eller ledninger.
Installasjonen skal utføres i samsvar med gjeldende installasjonsregler og av en kompetent installatør.
Montering
Bruk egnede skruer for montering på vegg eller i 19" rack. Skruer for montering på vegg eller i rack inngår ikke.
For veggmontering i betong må betongskruer brukes. For rackmontering brukes M6 med kurvmutter
Skruelengden skal justeres i henhold til veggmateriale og belastning. Den angitte skruelengden er den minste tillatte lengden
Monteringshull, avstand og ø.
Montering i 19" stativ
Enheten må monteres i et 19" stativ. Brakett skrus fast i stativet med M6 skrue og kurvmutter, minst en på hver side. Bruk passende skrue og mutter for stativet. Skrue og mutter følger ikke med.

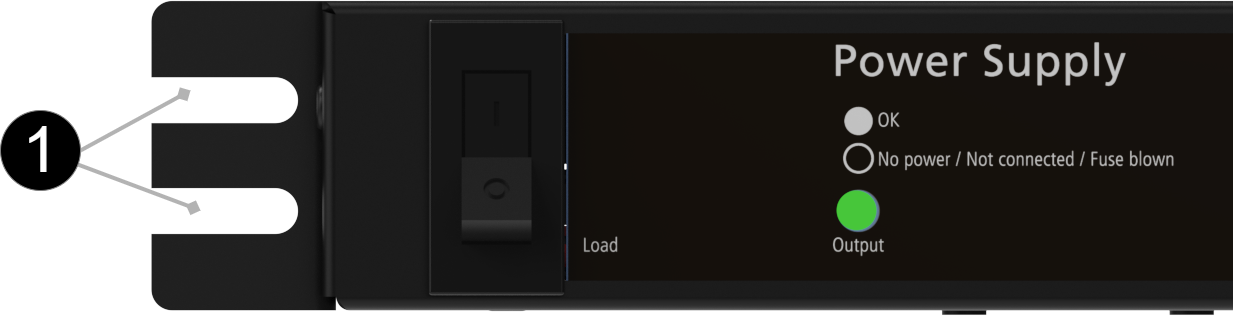

Nei | Forklaring |
|---|---|
1 | Enheten er skrudd inn i et 19" stativ. |
Nettforbindelse
Koble til last
24 V last kobles til via hurtigkontakt. (Redundanspanel 1U er også koblet til her.)
Koble til alarm
Alarm er tilkoblet på baksiden. NO/CO/NC. Bruk hvilken som helst tilkobling, alarmene dupliseres.
Totalalarm: Alarm ved spenningstap fra strømforsyningsenheten etter lastsikring.
Alarmfunksjoner
Dobbel totalalarm: Alarm ved spenningstap fra strømforsyningen etter lastsikring.
Igangkjøring
Etter tilkobling må oppstart skje i følgende trinn:
Koble til last.
Sjekk at sikringen på fronten er PÅ.
Spenningsinnstilling av strømnettet.
Enheten fungerer normalt når indikatordioden på lyser med et konstant grønt lys.
Gjenoppretting
Tilbakestill enheten ved å slå enheten helt av.
Koble fra batterikabler og nettspenning og koble til igjen etter 5 sekunder.
Panelforklaring
LED-er | Forklaring |
|---|---|
Solid grønn | Ok - normal modus |
Blinker grønt | Alarm |
Slått av | Ingen strøm fra strømnettet / ikke koblet til strømnettet / Sikringen har løst ut. |
Regelverk og sertifiseringer
Krav som produktet oppfyller
EMC: | EMC-direktivet 2014/30EU |
El: | Lavspenningsdirektivet: 2014/35/EU |
CE: | CE-direktivet ifølge: 765/2008 |
Maskindirektivet | Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF). |
Økodesign | Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon for å gi våre kunder tillit til deres valg |
Tekniske data vedlegg
Tekniske data 1U
Info | Forklaring |
|---|---|
Navn | 1U |
beskyttelseklasse | IP 20 |
Mål | Høyde: 44mm, Bredde: 244mm, Dybde: 280mm. |
Høydeenheter | 1 |
Montering | 19" stativ |
Omgivelsestemperatur | +5 °C - +40 °C. For best mulig batterilevetid: +15 °C til +25 °C. |
Miljø | Miljøklasse 1, innendørs. 20 % ~ 90 % relativ fuktighet |
Materiale | Pulverlakkert stålplate |
Farge | Svart |
Kabelinnføringer, antall | 8 |
Nettaggregat
Nettaggregat - Tekniske data HRP-300-24
Sitter i: |
|---|
Strømforsyning 24V 15A 1U |
Info | Forklaring |
|---|---|
Utspenning: | 27,3V |
Utflod | 0 A - 14 A |
Utspenning:, ripple | 150 mVp-p |
Overspenning | 30 V – 34,8 V |
Utspenning:sopplading, rippel/strømbegrensning | Mindre enn 1,2 Vp-p |
Virkningsgrad | 87 % |
Strømbegrensning | 105 % - 135 % |
Konstantspenning | +/- 0,5 % |
Reguleringsnøyaktighet | +/- 1,0 % |
Inngangsstrøm (230 V) | 1,8 A |
Nettspenningsfrekvens | 47 Hz - 63 Hz |
Nettspenning | 230 V AC - 240 V AC |
Merkeeffekt | 336 W |
Temperaturspenn | -40°C - +70°C |
Fuktighetsområde | 20% - 90% RH ikke-kondenserende |
Garanti, kundestøtte, produksjonsland og opprinnelsesland
Garanti
Produktet har to års garanti, fra kjøpsdato (dersom annet ikke er avtalt). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, 031-34 00 230. GodtFabrikatlse for reise- og eller arbeidstid i forbindelse med lokalisering av feil, installering av reparert eller utskiftet vare inngår ikke i garantien. Kontakt Milleteknik for mer informasjon. Milleteknik gir support under produktets levetid, dog maksimalt i 10 år etter kjøpsdato. Utskifting med likeverdig produkt kan forekomme hvis Milleteknik vurderer at reparasjon ikke er mulig. Kostnader for support kommer i tillegg etter at garantitiden har utløpt.
Produksjonsland
Sverige
Produsent
Utviklet og produsert av Milleteknik AB
Produktets levetid, miljøpåvirkning og resirkulering
Produktet er designet og konstruert for lang levetid, noe som reduserer miljøbelastningen. Produktets levetid (unntatt slitedeler) avhenger blant annet av miljøfaktorer, hovedsakelig omgivelsestemperatur, uforutsett belastning på komponenter som lynnedslag, ytre påvirkning, håndteringsfeil mv. Produktene resirkuleres ved at de leveres til nærmeste gjenvinningsstasjon eller sendes tilbake til produsenten. Kontakt din distributør for mer informasjon. Kostnader som påløper i forbindelse med gjenvinning dekkes ikke.
Om dette dokumentet
Dette dokumentet kan endres uten varsel.
All informasjon publiseres med forbehold om trykkfeil.
Om oversettelse av dette dokumentet
Brukerhåndbok og andre dokumenter er på originalspråket på svensk. Andre språk kan være maskinoversatt og/eller ikke gjennomgått, feil kan oppstå.
Adresse og kontaktopplysninger
Milleteknik AB |
Ögärdesvägen 8 B |
S-433 30 Partille |
Sverige |
+46 31 340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
