Om
Namn | Artikelnummer | E-nummer |
|---|---|---|

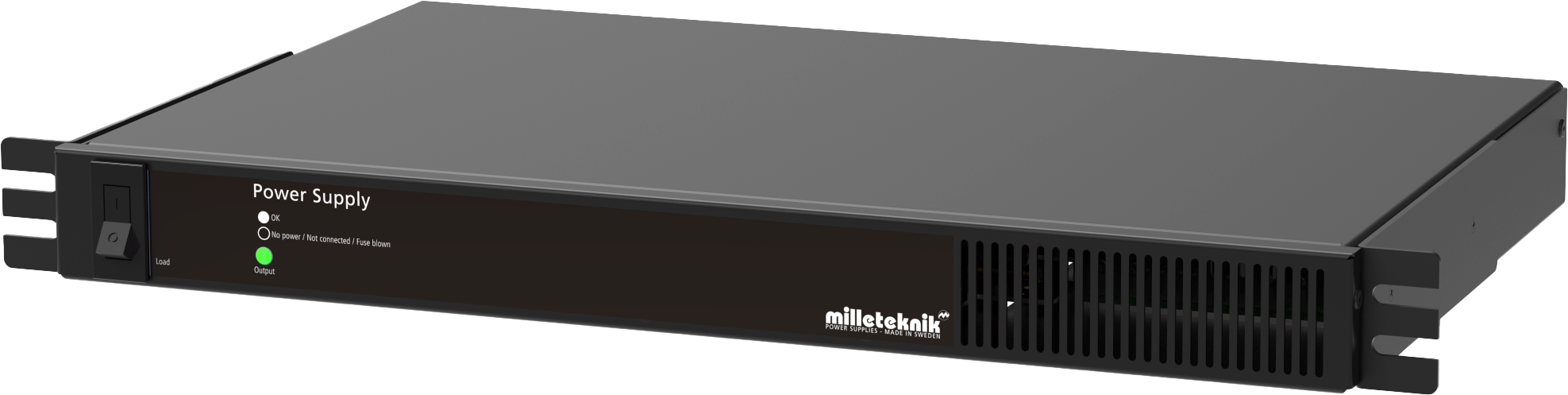

Power Supply 24V 15A 1U | 1U01D10024P1501 | 5213517 |
Power supply 24V 15A är ett rackmonterat nätaggregat som kan användas fristående eller tillsammans med Redundancy panel 1U eller batteribackup från Milleteknik.
Användningsområde: För att strömförsörja passersystem, låssystem och brandlarm och andra anläggningar som drivs med 24 V DC.
Läs detta först!
Om det är möjligt, lämna 100 mm fritt utrymme.
Systemet är avsett för bruk i kontrollerad inomhusmiljö.
Endast personer med behörighet bör installera och underhålla systemet.
Det är installatörens ansvar att systemet är lämpat för avsett bruk.
Dokument som medföljer systemet skall förvaras i det eller i dess omedelbara närhet.
Ventilation skall ej övertäckas. Nätspänning bör vara bortkopplad under installation.
Alla uppgifter med reservation för ändringar.
Vid installation av denna produkt erkänner och accepterar installatören denna produkts begränsningar som de är beskrivna i denna manual.
Bruksanvisning i original.
Installation och driftsättning
Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.
Komponentöversikt

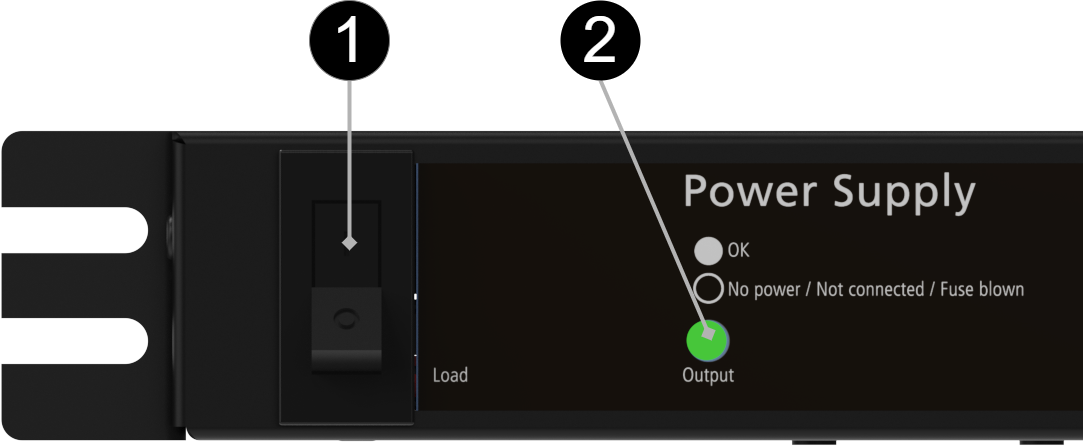

Nr | Förklaring |
|---|---|
1 | Last on/off |
2 | Indikeringsdiod |

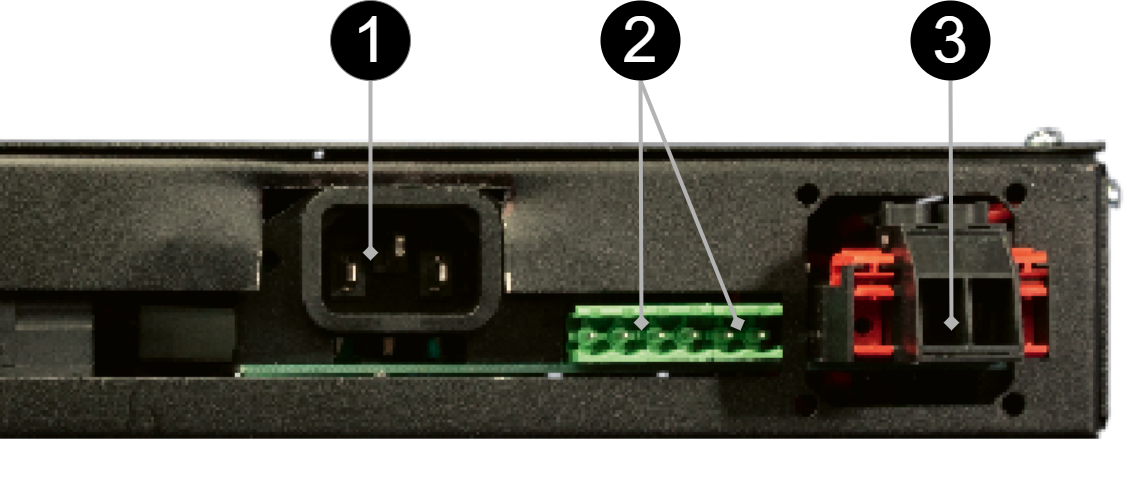

Nr | Förklaring |
|---|---|
1 | Elnät, 230 V in |
2 | Dubblerat summalarm, NO/COM/NC+NO/COM/NC. Summalarm: larm vid bortfall av spänning från nätaggregat efter utlöst lastsäkring. |
3 | Last in -- / ++ |
Kapsling
Allmänna monteringsanvisningar
Montering inomhus i 19" rack
Produkten ska monteras i ett standardiserat 19" rack eller skåp med tillräcklig bärighet för kapslingens vikt inklusive batterier.
Enheten bör monteras på bekväm arbetshöjd, normalt mellan 1,4 och 1,8 m.
Enheten monteras horisontellt i racket med medföljande racköron eller motsvarande fästen.
Kontrollera att rackets stolpar är korrekt justerade och att avståndet motsvarar 19"-standarden (465–470 mm mellan stolparnas innerkant).
Använd minst två monteringspunkter (på varje sida) på racköronen för stabil infästning.
Vid montage skall korgmuttrar eller låsbrickor användas för att säkerställa att skruvarna sitter ordentligt.
Blockera inte luftflödet på fram- eller baksida.
Batterier ska alltid placeras enligt anvisning och får inte blockera ventilationsöppningar eller kablage.
Montering ska utföras enligt gällande installationsregler och av behörig installatör.
Skruv
Detta avsnitt anger rekommenderade skruv för montering. Tabellen visar antal skruvar och minsta rekommenderad dimension.
För rackmontage används M6 med korgmutter.
Angiven skruvlängd är minsta tillåtna längd.
Monteringshål och avstånd
Montering i 19" rack
Enheten skall monteras i 19” rack. Konsol skruvas fast i rack med M6 skruv och korgmutter, minst en på varje sida. Använd lämplig skruv och mutter för rack. Skruv och mutter ingår ej.

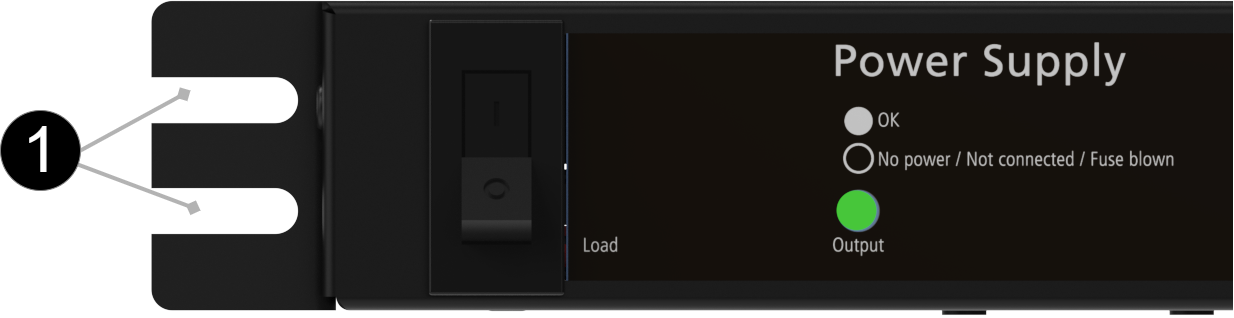

Nr | Förklaring |
|---|---|
1 | Enhenten skruvas fast i 19" rack. |
Nätinkoppling
Anslut last
24 V last ansluts via snabbkontakt på baksidan. (Här kopplas även Redundancy panel 1U in.)
Anslut larm
Larm ansluts på baksidan. NO/CO/NC. Använd valfri anslutning, larmen är dubblerade.
Summalarm: Larm vid bortfall av spänning från nätaggregat efter lastsäkring.
Larmfunktioner
Dubblerat summalarm: Larm vid bortfall av spänning från nätaggregat efter lastsäkring.
Driftsättning
Efter inkoppling skall uppstart ske i följande steg:
Koppla till last.
Kontrollera att säkring på framsida är på ON.
Spänningssättning av elnät.
Enheten fungerar normalt då indikeringsdiod på lyser med fast grönt sken.
Återställning
Återställ enheten genom att göra enheten helt spänningslös.
Koppla bort batterikablage/batterisäkring samt nätspänning och återanslut efter 5 sekunder.
Panelförklaring
LED | Förklaring |
|---|---|
Fast grön | Ok -normalläge |
Blinkande grönt | Larm |
Släckt | Ingen ström från elnät / ej ansluten till elnät / Säkring har löst ut. |
Regelverk och certifieringar
Krav som produkten uppfyller
EMC: | EMC Directive 2014/30/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
El (LVD): | Low Voltage Directive 2014/35/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
CE-märkning: | EC no. 765/2008 | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektivet | Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). | ||||||||||||||||||||||||||||||||||||||||||||||||
Ekodesign | Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt[a] för att ge våra kunder trygghet i sitt val. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standbyförbrukning och effekt. | |||||||||||||||||||||||||||||||||||||||||||||||||
Tekniska data kapsling
Tekniska data 1U
Info | Förklaring |
|---|---|
Namn | 1U |
Kapslingsklass | IP 20 |
Mått | Höjd: 44 mm, bredd: 244 mm, djup: 280 mm. |
Höjdenheter | 1 |
Montering | 19" rack |
Omgivningstemperatur | +5 °C - +40 °C. För bästa batterilivslängd: +15 °C till +25 °C. |
Omgivning | Miljöklass 1, inomhus. 20% ~ 90% relativ fuktighet |
Material | Pulverlackerad plåt |
Färg | Svart |
Kabelgenomföringar, antal | 8 |
Nätaggregat
Nätaggregat - Tekniska Data HRP-300-24
Sitter i: |
|---|
Power Supply 24V 15A 1U |
Info | Förklaring |
|---|---|
Utspänning | 27,3 V |
Utström | 0 A - 14 A |
Utspänning, ripple | 150 mVp-p |
Överspänning | 30 V - 34,8 V |
Utspänning återuppladdning, ripple/strömbegränsning | Mindre än 1,2 Vp-p |
Verkningsgrad | 87 % |
Strömbegränsning | 105 % - 135 % |
Konstantspänning | +/- 0,5 % |
Reglernoggrannhet | +/- 1,0 % |
Ingångsström (230 V) | 1,8 A |
Nätspänningsfrekvens | 47 Hz- 63 Hz |
Nätspänning | 230 V AC - 240 V AC |
Märkeffekt | 336 W |
Temperaturområde | -40°C - +70°C |
Luftfuktighetsområde | 20 % - 90 % RH icke kondenserade |
Garanti, support, tillverkningsland och ursprungsland
Garanti
Produkten har två års garanti, från inköpsdatum (om inget annat avtalats). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, +46 31-34 00 230. Ersättning för res- och eller arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i garantin. Kontakta Milleteknik för mer information. Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om Milleteknik bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.
Tillverkningsland
Sverige
Tillverkare
Designad och producerad av Milleteknik AB
Produktens livslängd, miljöpåverkan och återvinning
Produkten är designad och konstruerad för lång livslängd vilket minskar miljöpåverkan. Produktens livslängd (förutom slitagedelar) är beroende på, bland annat miljöfaktorer, främst omgivningstemperatur, oförutsedd belastning på komponenter som blixtnedslag, yttre åverkan, handhavandefel, med flera. Produkter återvinns genom att lämnas till närmaste återvinningsstation eller sändas åter till tillverkare. Kontakta din distributör för mer information. Kostnader som uppkommer i samband med återvinning ersätts ej.
Om detta dokument
Detta dokument kan ändras utan föregående meddelande.
Alla uppgifter publiceras med reservation för tryckfel.
Om översättning av detta dokument
Bruksanvisning och andra dokument är i originalspråk på svenska. Andra språk kan vara maskinöversatta och/eller ej granskade, fel kan förekomma.
