Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
10 Output module ATO 24V 1HE | 1U02FU002410OP01 | 52 137 11 |
Installation och driftsättning
Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.
Om
10 Output module ATO 24V 1HE fördelar och säkrar ström till upp till tio 24 V-applikationer. Den monteras smidigt i ett 19” rack och larmar vid säkringsfel via LED och relä. Sju av lastutgångarna är prioriterade, medan tre är valbart oprioriterade. Vid strömavbrott bryts spänningen enbart på de oprioriterade utgångarna, om det finns reservkraft från batteribackup. Behövs fler anslutningar? Utöka enkelt med två extra kort och få totalt 30 utgångar.
Komponentöversikt
Komponentöversikt fram- och baksida
Nr | Förklaring |
|---|---|
1 | Fäste för 19" rack. |
2 | 10 Output module ATO, inkoppling av last sker genom att öppna locket och koppla in last på plintar på kortets baksida. |

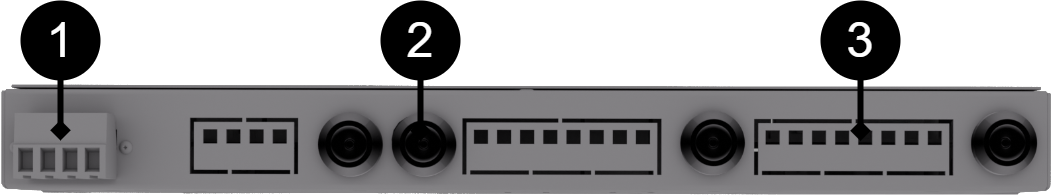

Nr | Förklaring | Kommentar |
|---|---|---|
1 | Anslutning, spänning in. | 24 V. |
2 | Kabelgenomföringar i gummi. |
|
3 | Knock-outs. | Klipp bort med plåttång. |

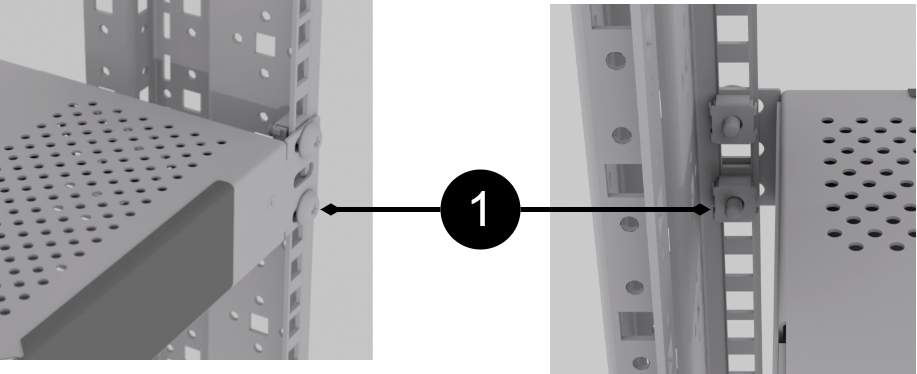

Montering i 19" rack
Enheten är en höjdenhet (44 mm) hög och skall monteras i 19" rack med två skruvar på varje sida (1).
Skruv och mutter för 19" rack ingår ej.
Observera
Lämna 100 mm fritt över och under för ventilation.

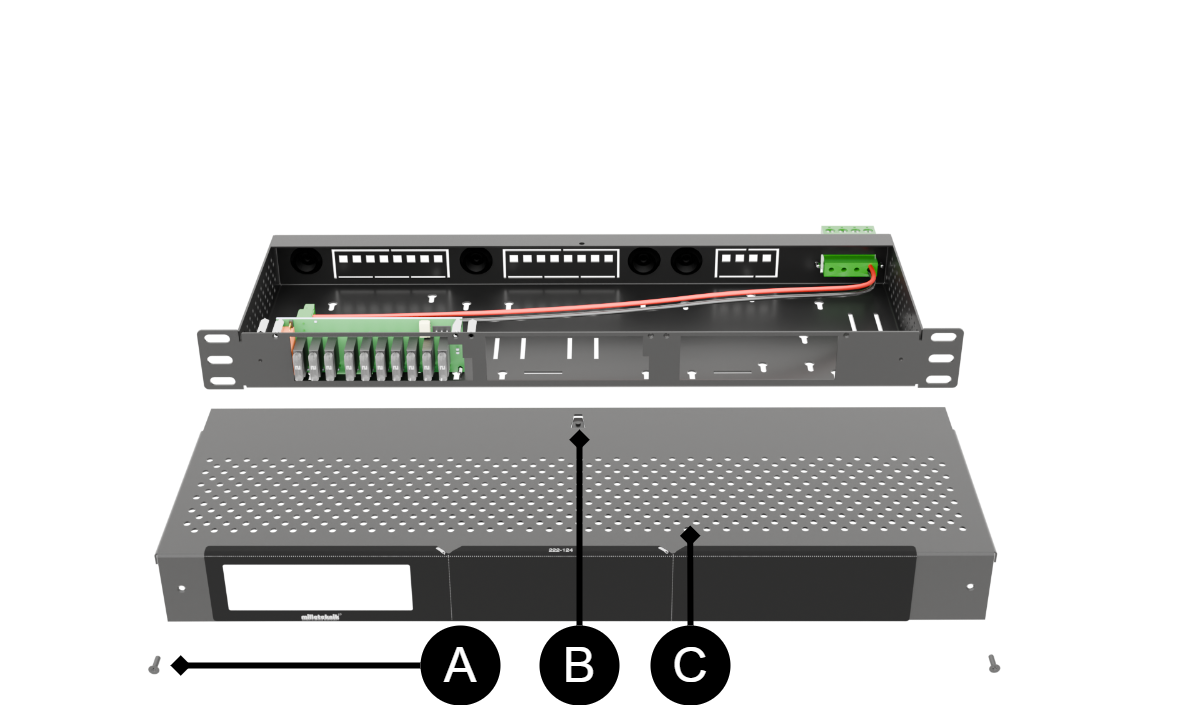

Öppna locket
Last kopplas in på baksidan. För att nå de jackbara plintarna behöver locket tas bort.
Skruva ut de två skruvarna på lockets framsida.
Tryck ner med en skruvmejsel på gemet (B) samtidigt som du skjuter ut locket.
Konfiguration varierar men locket tas bort på samma sätt.
Bokstav | Förklaring |
|---|---|
A | Skruv. |
B | Gem/fäste i lock och underdel. |
C | Lock. |
Koppla in i denna ordningen
Koppla in last och larm.
Koppla in strömmatning, 24 V .

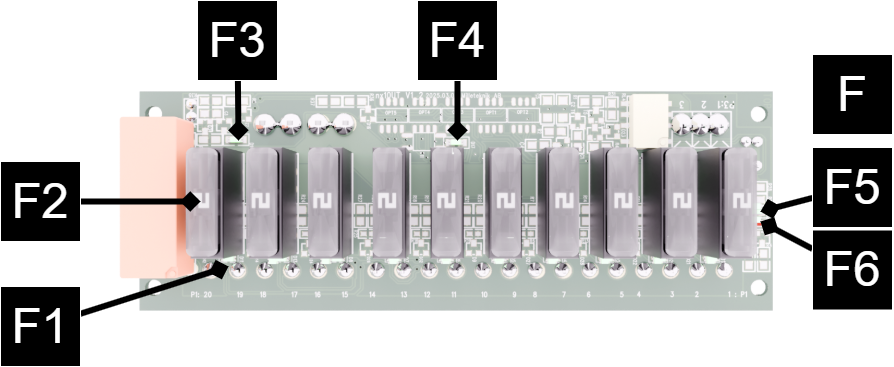

Kortbeskrivning 10 Output module ATO
F=Framsidan | Förklaring |
|---|---|
F1 | LED, lyser grönt när säkring är hel. |
F2 | Säkring. |
F3 | LED - lyser grönt vid tio aktiva utgångar. |
F4 | Lyser grönt vid enbart sju aktiva utgångar i batteridrift. |
F5 | LED, Lyser grönt när alla säkringar är ok. |
F6 | LED, Lyser rött när någon säkring är trasig. |

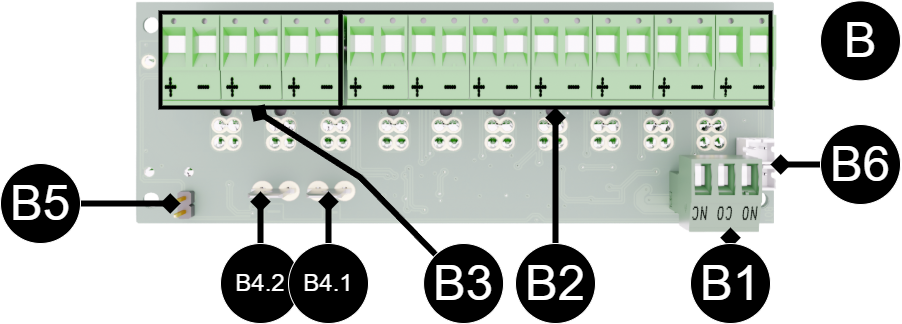

B=baksidan | Förklaring |
|---|---|
B1 | Inkoppling larm, NC/COM/NO. |
B2 | Lastutgång 1-7, prioriterad. |
B3 | Lastutgång 8-10, ställbara till prioriterade. |
B4.1 | + (plusinkoppling) 24 V in. |
B4.2 | - (Minus inkoppling 24 V in.) |
B5 | Jumper för att ställa in om utgång 8-10 skall vara prioriterad eller inte. Kortet levereras med bygel och då är utgångarna (8-10) prioriterade. När bygel inte sitter på jumper är utgångar oprioriterade. |
B6 | Larm återkopplas till huvudkortet och vidarebefordras via dess kommunikation. |

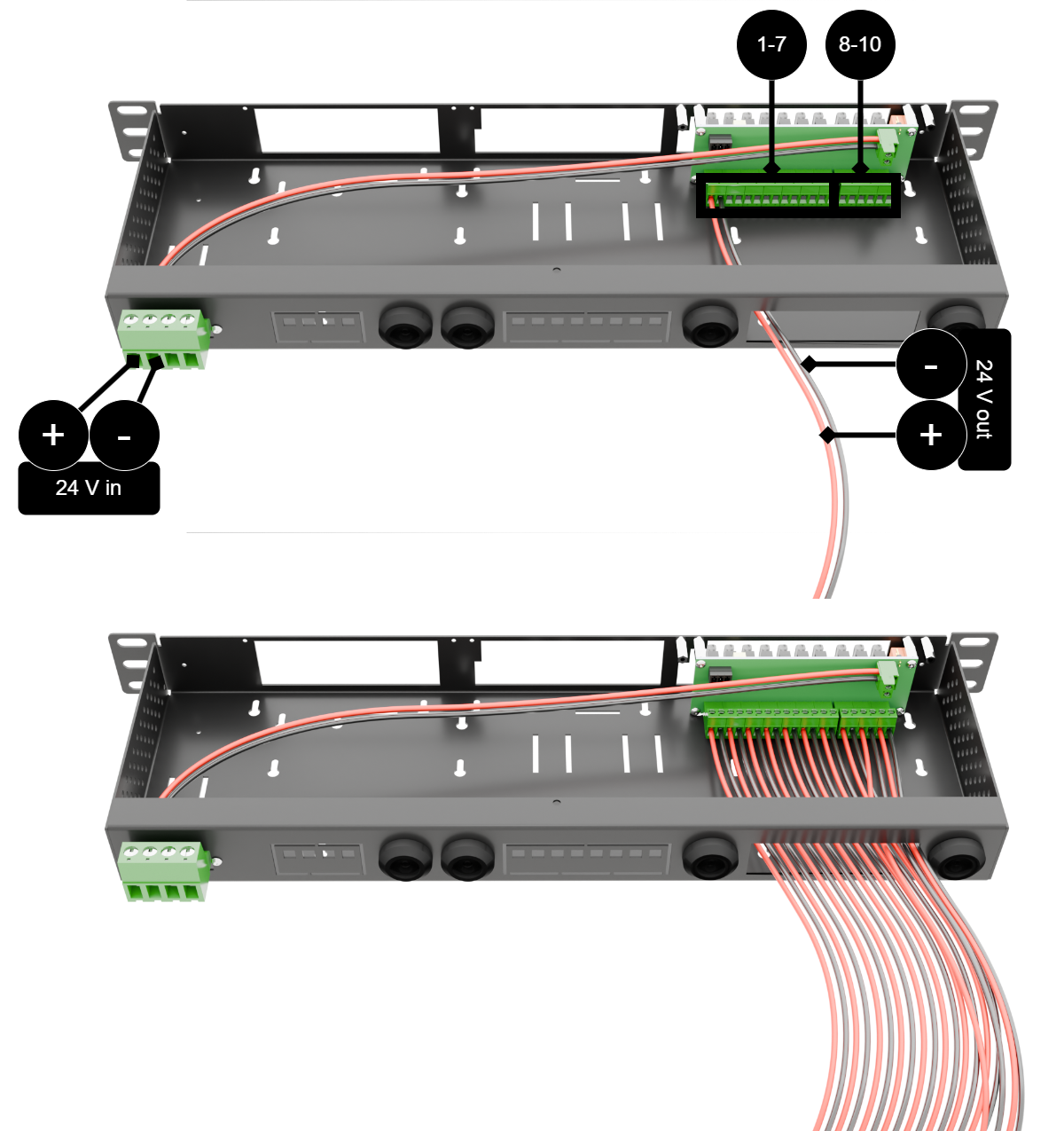

Inkoppling - last
I bild | Förklaring |
|---|---|
+/- 24V in | Inkommande 24 V. |
1-7 | Lastutgång 1-7, prioriterad. Alltid aktiva. |
8-10 | Lastutgång 8-10, oprioriterad. Stängs vid batteridrift, (om obyglad). |
+/- 24V out | 24 V ut. |

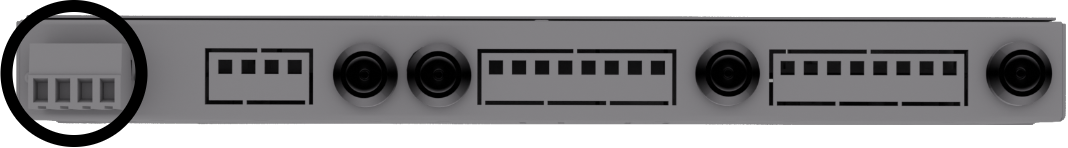

Inkoppling - strömmatning
Inkoppling av 24 V sker på baksidan, via den jackbara plinten.
Kompatibla produkter
Produkten är kompatibel med alla Milletekniks batteribackuper som levererar 24 V DC ut.
Produktblad
Produktblad

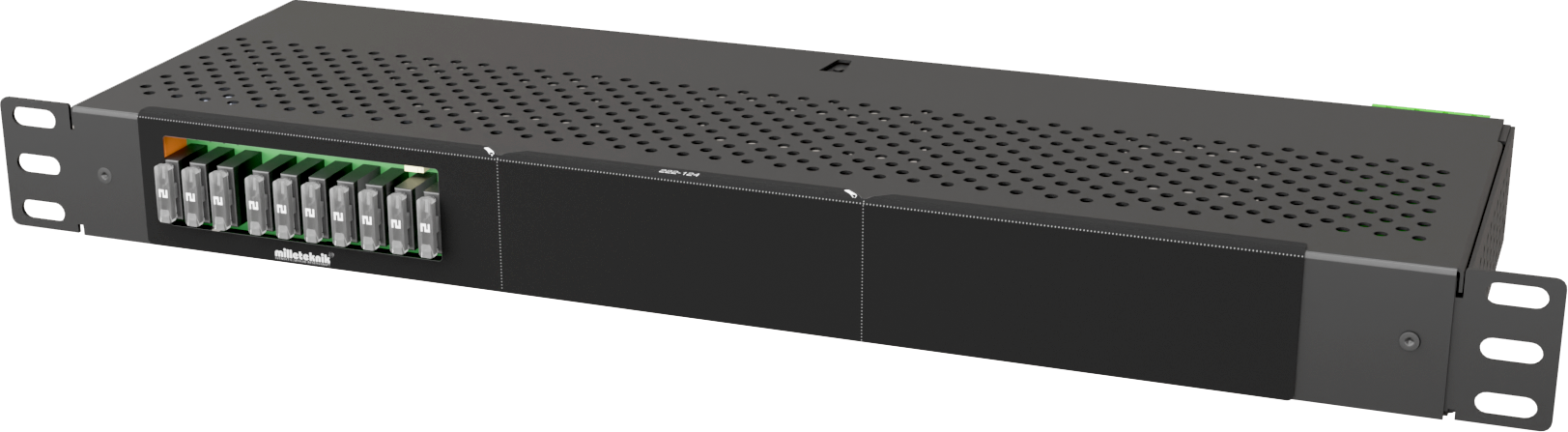

Produktbild
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
10 Output module ATO 24V 1HE | 1U02FU002410OP01 | 52 137 11 |
Benämning
Avsäkringskort med 10 lastutgångar, skyddade med bladsäkringar, i kapsling för 19'' rack.
Om
10 Output module ATO 24V 1HE fördelar och säkrar ström till upp till tio 24 V-applikationer. Den monteras smidigt i ett 19” rack och larmar vid säkringsfel via LED och relä. Sju av lastutgångarna är prioriterade, medan tre är valbart oprioriterade. Vid strömavbrott bryts spänningen enbart på de oprioriterade utgångarna, om det finns reservkraft från batteribackup. Behövs fler anslutningar? Utöka enkelt med två extra kort och få totalt 30 utgångar.
Vanliga användningsområden
För utökning av fler 24V-applikationer i passersystem, såsom dörrmiljöer.
För fler enheter i säkerhetsapplikationer i larmssystem, t.ex. magnethållare/kontakter.
Teknisk beskrivning
Avsäkringskort med tio 1-poligt avsäkrade utgångar. Varje utgång har en bladsäkring och kan lastas med upp till 2 A per utgång och max 10 A för hela kortet. Kan utökas med ytterligare två kort för totalt 30 utgångar.
Spänning, ström och effekt
Spänning in: 27,3 V DC, (24 V).
Spänning ut: 27,3 V DC, (24 V).
Strömuttag: 10 A. Max 2 A per utgång.
Utgångar
Tio 1-poligt avsäkrade lastutgångar, varav tre kan konfigureras som prioriterade för att inte bryta vid strömavbrott.
Larm
Säkringsfel indikeras via LED och ett växlande relä för snabb felsökning.
Säkringar
Lastsäkringar: Tio 2 A bladsäkringar.
Indikeringar och kommunikation
Lysdiod på kort lyser vid ansluten inkommande matning och ansluten utgång.
Kapsling, utförande
1 HE Plåtlåda för montering i 19" rackstativ. Pulverlackad svart.
Vikt
Namn | Nettovikt | Vikt m förp. |
|---|---|---|
10 Output module ATO 24V 1HE | 1,7 kg | 2,0 kg |
10 Output module for 1U02 | 0,2 kg | 0,3 kg |
Installationskrav
Enheten är avsedd för fast installation. Enheten skall installeras inomhus, miljöklass 1, omgivningstemperatur: +5°C till +40°C.
Krav som produkten uppfyller
EMC: | EMC Directive 2014/30/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
El (LVD): | Low Voltage Directive 2014/35/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
CE-märkning: | EC no. 765/2008 | ||||||||||||||||||||||||||||||||||||||||||||||||
Hållbarhet och regelefterlevnad: | REACH: Produkten uppfyller REACH-förordningen (EG) nr 1907/2006. RoHS: Produkten uppfyller RoHS-direktivet 2011/65/EU med tillägg. SCIP: registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG). WEEE: Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU). Uttjänta produkter ska lämnas till återvinningscentral. Batterier: Om produkten levereras med batterier omfattas den av Batteriförordningen (2023/1542). Uttjänta batterier ska tas ur produkten och lämnas till återvinningscentral. | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektivet | Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). | ||||||||||||||||||||||||||||||||||||||||||||||||
Ekodesign | Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt[a] för att ge våra kunder trygghet i sitt val. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standbyförbrukning och effekt. | |||||||||||||||||||||||||||||||||||||||||||||||||
Benämning | Verkningsgrad (%) [a] | Standby-förbrukning, typisk (W): | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1. Tillbehör, expansions- eller tillvalskort som inte själva omvandlar energi, utan bara styr, övervakar eller distribuerar den, faller inte in under Ecodesign direktivet. | |||||||||||||||||||||||||||||||||||||||||||||||||
[a] Vid nominell last. | |||||||||||||||||||||||||||||||||||||||||||||||||
Garanti
Tillverkning, livslängd, miljöpåverkan och återvinning
Tillverkad av Milleteknik i Partille, Sverige.
