Nimikeke, artikkelinumero ja sähköpostinumero
Nimikeke | Tuote nro. | Sähkönumero |
|---|---|---|
PoE-switch 8p 1HE | 1U02PU004808OP01 | 51 731 53 |
Asennus ja käyttöönotto
Asennus- ja käyttöönotto-ohjeet.
Käyttöalue
PoE-kytkin 8p 1HE jakaa sekä virtaa että dataa kahdeksan PoE-portin kautta sekä tietoja kahden LAN-portin kautta. Laajennettavissa yhteensä 16 PoE-porttiin, teho 30, 8 W porttia kohden. Se asennetaan helposti 19 tuuman telineeseen. PoE-kytkin 8p 1HE tarjoaa sekä virtalähteen (PoE-porttien kautta) että verkkodatan hallinnan kahdeksalle laitteelle. Tarvittaessa voit laajentaa järjestelmää yhdellä kortilla ja saada 16 PoE-porttia
Osaluettelo
Komponenttien yleiskatsaus - edessä ja takana
Nro | Selitys |
|---|---|
1 | Monivalintainen ohjauspyörä |
2 | Näyttö |
3 | Akun sulake |

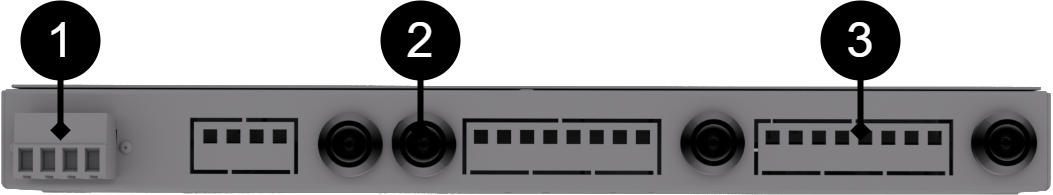

Nro | Selitys | Kommentti |
|---|---|---|
1 | Akun johtojen liitäntä | 48v. |
2 | Lataa lähtö 2 | Edessä oleva sulake on lähimpänä näyttöä. |
3 | Lataa lähtö 1 | Edessä oleva sulake on lähimpänä kulmaa. |

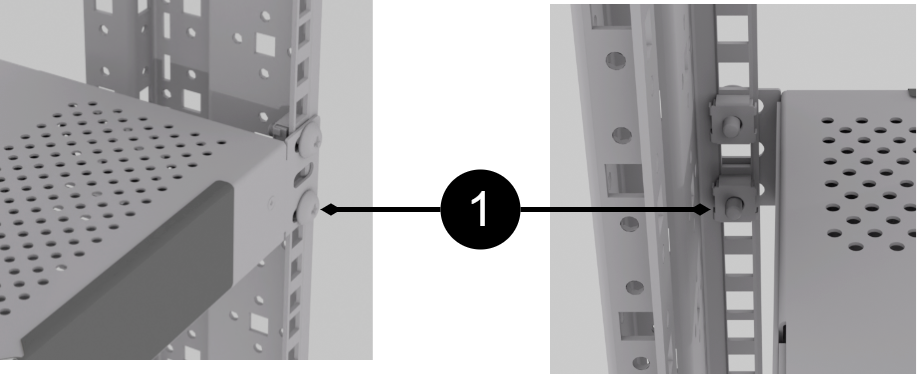

Asennus 19" telineeseen
Laite on korkeusyksikkö (44 mm) korkea, ja se tulee asentaa 19 tuuman telineisiin, joissa on kaksi ruuvia kummallakin puolella (1).
Ruuvi ja mutteri 19" telineeseen eivät sisälly toimitukseen.
Varo
Jätä vähintään 100 mm ylä- ja alapuolelle parhaan ilmanvaihdon saavuttamiseksi.
Liitä tähän tilaukseen
Kuorman kytkeminen.
Kytke virtalähde, 48 V.

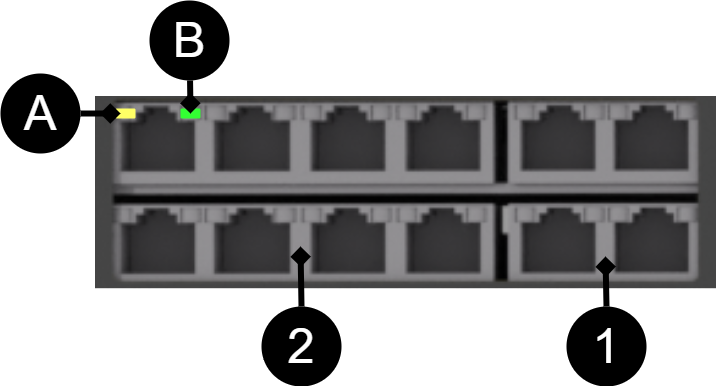

Lyhyt kuvaus PoE-kytkimelle 4p
Ei | Terminaali nro | Selitys |
|---|---|---|
1 | J5 | 2 kpl. RJ-45-portit datalle, ei PoE:lle (virtalähteenä). |
2 | J5 | 4 kpl. RJ-45-virtaportit PoE-laitteiden liittämistä varten. |
A | - | Merkkivalo, keltainen LED syttyy, kun tietoja siirretään. |
B | - | Merkkivalo, vihreä LED syttyy, kun laite on kytkettynä. Tämä on vain osoitus siitä, että portti on kytketty, eikä liitetyn laitteen tilaa. |
Plug-in - virtalähde
Kytkeminen päälle 48 V tapahtuu takana, irrotettavan päätelaitteen kautta.
Yhteensopivat tuotteet
Tuote on yhteensopiva kaikkien Milleteknik-akkuvarmuuskopioiden kanssa, jotka toimittavat 48 V ulos.
Tuoteseloste - Tekniset tiedot
Tuoteseloste - virtalähde Milleteknikiltä

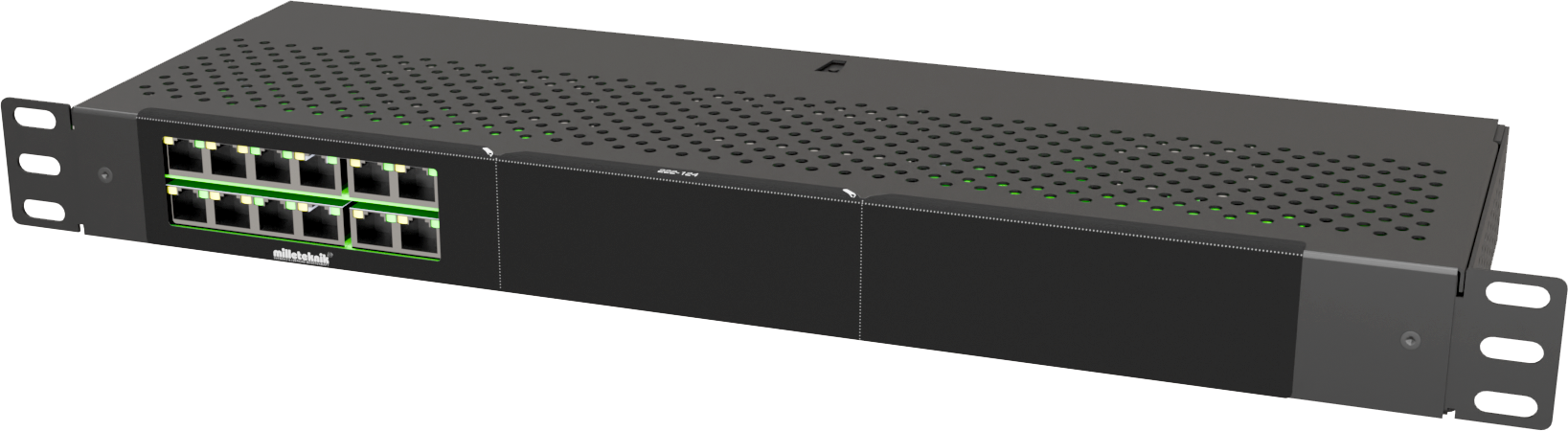

Tuotekuva
Nimikeke, artikkelinumero ja sähköpostinumero
Nimikeke | Tuote nro. | Sähkönumero |
|---|---|---|
PoE-switch 8p 1HE | 1U02PU004808OP01 | 51 731 53 |
Nimikeke
Kahdeksan portti PoE-kytkin kotelossa 19" telineeseen.
Käyttöalue
PoE-kytkin 8p 1HE jakaa sekä virtaa että dataa kahdeksan PoE-portin kautta sekä tietoja kahden LAN-portin kautta. Laajennettavissa yhteensä 16 PoE-porttiin, teho 30, 8 W porttia kohden. Se asennetaan helposti 19 tuuman telineeseen. PoE-kytkin 8p 1HE tarjoaa sekä virtalähteen (PoE-porttien kautta) että verkkodatan hallinnan kahdeksalle laitteelle. Tarvittaessa voit laajentaa järjestelmää yhdellä kortilla ja saada 16 PoE-porttia
Yleiset käyttötarkoitukset
Virtaa ja dataa valvontakameroihin.
Tukiasemien ja IP-puhelinten liittäminen.
Verkonhallinta tietoturva-asennuksissa.
Tekninen kuvaus
PoE-kytkin AT-standardiin asti. Toimittaa 30,8 W PoE-porttia kohden. Tässä laitteessa ei ole käytettävissä 24 V: n kuormituslähtöä PoE-kytkin 8p 1HE jakaa sekä virtaa (PoE-porttien kautta) että dataa kahdeksaan laitteeseen ja voidaan laajentaa 16 porttiin.
Jännite, virta ja teho
Jännite sisään: 48 DC: SSÄ.
Jännite ulos: 48 DC: SSÄ.
Suurin teho PoE-porttia kohti: 30,8 W.
Lähdöt
Kahdeksan PoE-porttia sekä virtaa että dataa varten ja neljä LAN-porttia verkkoyhteyksiä varten. Erillisiä lastauslähtöä ei ole
Hälytys
Hälytystoiminnot puuttuvat.
Kotelo, toteutus
Tinalaatikko asennettavaksi 19" telinetelineeseen. Pulverimaalattu musta.
Paino
Nimi | Nettopaino | Paino m pakkauksessa. |
|---|---|---|
PoE-kytkin 8p 1HE | 1,65 kg | 1,95 kg |
Asennusvaatimukset
Laite on tarkoitettu kiinteään asennukseen. Laite tulee asentaa sisätiloihin, ympäristöluokka 1, ympäristön lämpötila: +5°C - +40°C.
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU |
CE: | CE-direktiivi 765/2008 |
Ympäristö | REACH: Tuote on REACH-asetuksen (EY) N:o 1907/2006 mukainen. RoHS: Tuote on RoHS-direktiivin 2011/65/EU mukainen lisäyksineen. SCIP: rekisteröity soveltuvin osin EU:n jätedirektiivin (2008/98/EY) nojalla. Sähkö- ja elektroniikkalaiteromu: Tuote sisältää sähkökomponentteja tai johdotuksia, ja se kuuluu sähkö- ja elektroniikkalaiteromun direktiivin (2012/19/EU) soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen Paristot: Jos tuote toimitetaan paristojen mukana, se kuuluu akkuasetuksen (2023/1542) soveltamisalaan. Vanhentuneet paristot on poistettava tuotteesta ja palautettava kierrätyskeskukseen |
Konedirektiivi | Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone. |
Ekosuunnittelu | Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan. Koska jotkin komponentit voidaan kattaa, paljastamme kuitenkin asiaankuuluvia tietoja antaaksemme asiakkaillemme luottamuksen valintoihinsa |
Rajoitukset
Tärkeää
Huomaa, että 802.3at type2:ta ei tueta, koska PoE-kortista puuttuu kättelytoiminto tyypin 2 osalta. Lue lisää.
Tuote on testattu ja varmennettu Axema-käyttöjärjestelmien ja Dinbox-käyttöjärjestelmien kanssa, ja siksi sitä suositellaan käytettäväksi vain näiden järjestelmien kanssa. Tuotetta ei tällä hetkellä suositella muille tuotteille, joissa on af/at handshake -menettely. Tuote poikkeaa standardista IEEE 802.3af porttikohtaisesti ja IEEE 802.3at, koska tehoa on muutettu käytettäväksi yhdessä Axema passer -järjestelmän ja Dinbox passer -järjestelmän kanssa, mikä johtaa puutteisiin (PoE-kytketty tuote ei käynnisty) tuotteita vastaan, jotka vaativat kädenpuristusta.
Takuu
Valmistus, käyttöikä, ympäristövaikutukset ja kierrätys
Valmistaja Milleteknik Partillessa, Ruotsissa.
Linkki teknisiin tietoihin
Sekalaista
Tietoja näistä tiedoista
Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta. |
