Asennus ja käyttöönotto
Asennus- ja käyttöönotto-ohjeet.
Nimikeke, artikkelinumero ja sähköpostinumero
Nimikeke | Tuote nro. | Sähkönumero |
|---|---|---|
Suuri akkukaappi 24V 2HE | 2U02000024BB01 | 52 137 93 |

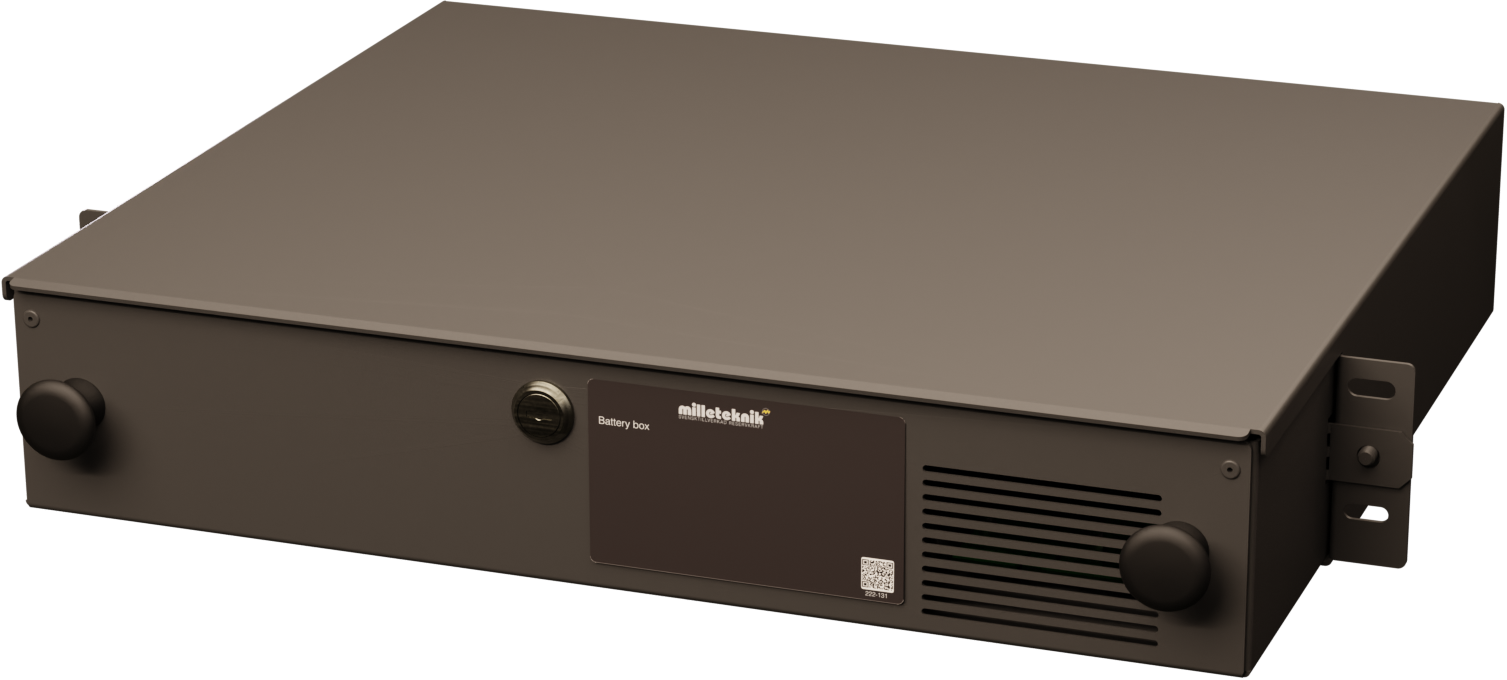

Tuotekuva
Tekninen kuvaus
Telineeseen asennettava akkurasia 2 HE:ssä, jossa on tilaa 4 × 12 V 20 Ah akkuille, tarkoitettu akkujen varajärjestelmien laajennusyksiköksi. Mahdollistaa laajemman akun kapasiteetin säilyttäen samalla kompaktin asennuskorkeuden 19 tuuman telineessä.
Tarkistukset ja tämän asiakirjan painos
Tämän asiakirjan nykyinen ja viimeisin julkaistu painos on saatavilla osoitteessa www.milleteknik.se.
Tämän asiakirjan voimassaoloa ei voida taata, koska uusia painoksia julkaistaan ilman ennakkoilmoitusta.
Alkuperäiset ohjeet: ruotsi.[1].
Käyttöohje, tekniset tiedot ja niiden käännökset voivat sisältää virheitä. Asentajan vastuulla on aina asentaa tuote turvallisesti.
Symbolit
Symbolit | Nimi | Selitys |
|---|---|---|
 | Varoitus | Sähköiskun, väärän asennuksen tai kuumien pintojen vaara. Näkyy joissakin käsikirjoissa |
 | Huomautus | Käytetään täydentäviin tietoihin, jotka selventävät tekstiä. |
 | Huomio / Tärkeää | Ilmaisee laitteen vaurioitumisen tai toimintahäiriön riskin. Käytetään myös tärkeisiin, mutta ei turvallisuuteen liittyviin tietoihin. |
 | Vinkkejä | Näyttää käytännön neuvoja tai pikavalintoja asennusta, käyttöä tai huoltoa varten. |
 | CE-merkintä | Tuote on sovellettavien EU-direktiivien ja yhdenmukaistettujen standardien mukainen. |
 | Lue käyttöohje | Lue käyttöohje ennen asennusta ja huoltoa. |
 | Älä hävitä kotitalousjätteeseen | Tuote kuuluu sähkö- ja elektroniikkalaiteromun direktiivin piiriin, eikä sitä saa hävittää kotitalousjätteen mukana, vaan se on kierrätettävä ja toimitettava kierrätyskeskukseen. |
 | Kierrätys | Pakkaukset, tuotteet ja muut materiaalit, jotka eivät sisällä elektroniikkaa, on kierrätettävä paikallisten ympäristömääräysten mukaisesti. |
Kotelo
Yleiset kokoonpano-ohjeet
Sisäasennus 19" telineeseen
Tuote tulee asentaa standardoituun 19" telineeseen tai kaappiin, jolla on riittävä kantokyky kotelon painoon mukaan lukien paristot.
Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti välillä 1,4 - 1,8 m.
Laite asennetaan vaakasuoraan telineeseen mukana toimitetuilla telinekorvilla tai vastaavilla kiinnikkeillä.
Tarkista, että telineiden pylväät on kohdistettu oikein ja että väli vastaa 19" standardia (465—470 mm pylväiden sisäreunan välillä).
Asennuksessa on käytettävä häkkimuttereita tai lukituslevyjä varmistaaksesi, että ruuvit istuvat kunnolla.
Hyvän ilmanvaihdon saavuttamiseksi laitteen ylä- ja alapuolella on oltava vähintään 100 mm vapaata tilaa. Älä estä ilman virtausta edessä tai takana.
Paristot tulee aina sijoittaa ohjeiden mukaan, eivätkä ne saa estää tuuletusaukkoja tai johdotuksia.
Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.
Asennus
Käytä sopivia ruuveja seinäkiinnitystä varten, ruuvit eivät sisälly toimitukseen.
Betoniin seinäasennukseen on käytettävä betoniruuveja. Telineeseen asennettaessa käytetään M6: ta, jossa on korimutteri
Ruuvin pituus on säädettävä seinämateriaalin ja kuormituksen mukaan. Määritetty ruuvin pituus on pienin sallittu pituus
Asennusreiät, etäisyys ja ø.
Paino paristoilla
Nettopaino ilman paristoja | Akun tyyppi | Numero | Paristot/paino kappaleelta | Paino paristoilla |
|---|---|---|---|---|
5,0 kg | 20 Ah | 4 | 6,0 kg | 29 kg |

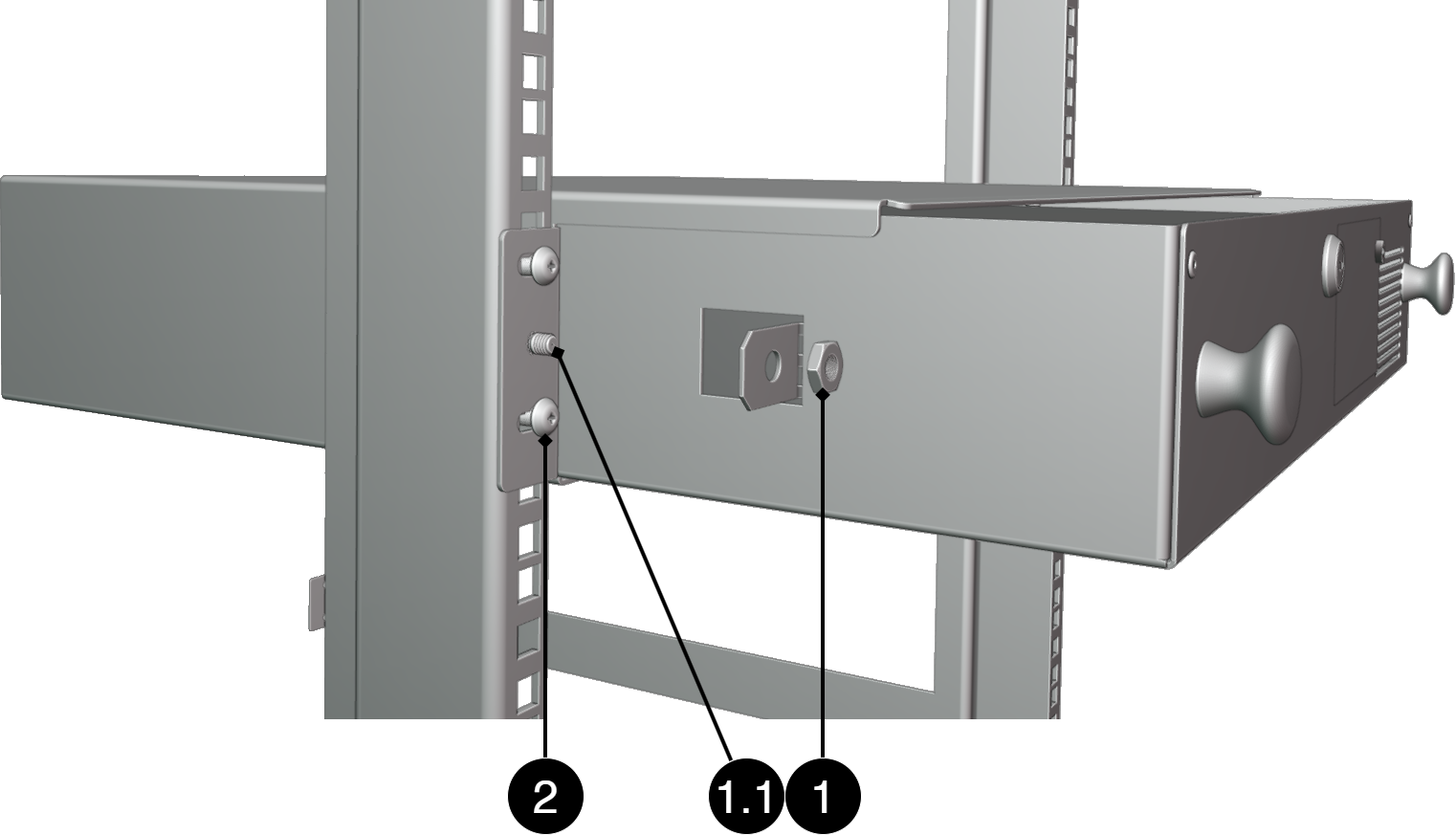

19" telinelaatikon asennus
Tarkista, että kansi on kiinnitetty mukana toimitetuilla muttereilla.
Aseta laatikko haluttuun asentoon 19" telineeseen.
Ruuvaa laatikko molemmilta puolilta telineprofiiliin 19" telineille suunnitelluilla ruuveilla.
Varoitus
Älä aseta paristoja paikalleen, ennen kuin telinelaatikko on kunnolla koottu ja kiinnitetty kunnolla telineeseen. Paristojen paino voi tehdä laatikosta epävakaan, jos sitä ei ole kunnolla pultattu
Ei. | Selitys |
|---|---|
1, 1.1 | Mutteri korkkien kiinnittämiseen. Mukana mutteri |
2 | uuvi asennettavaksi 19" telineeseen. Ruuvit eivät sisälly toimitukseen. |
Osaluettelo

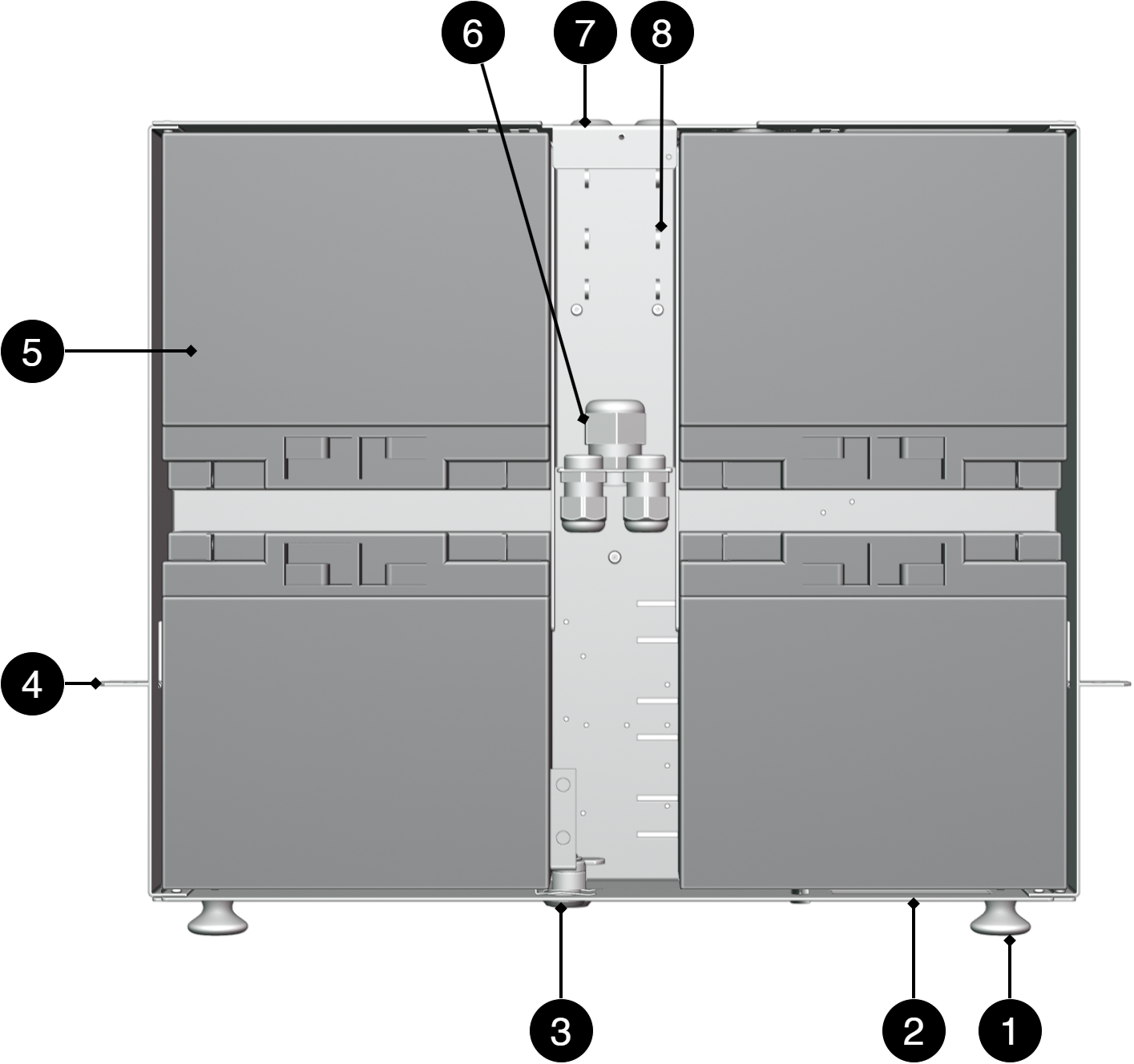

Komponenttien yleiskatsaus
Ei. | Selitys |
|---|---|
1 | Nuppi laatikon vetämiseksi ulos. |
2 | Kotelolevy. |
3 | Lukko. |
4 | Kiinnike mutterille 19" telineessä. |
5 | Paikka paristoille. Paristot eivät sisälly toimitukseen, mutta tilataan erikseen |
6 | Vedonpoisto johdotukseen. |
7 | Kaapelin läpiviennit. |
8 | Paikka nippusiteille nauhakaapeliin. |
Akut – sijoitus ja kytkentä
Akkuliitäntä laatikkoyksiköiden välillä
Tärkeää
Noudata varovaisuutta kytkettäessä paristoja. Paristot sijaitsevat navat vastakkain, mikä tarkoittaa, että on olemassa oikosulun vaara, jos akun liittimet tai liitäntäkaapelit joutuvat kosketuksiin keskenään.
Paina kaapelin korvaketta akun napaa vasten oikosulun riskin vähentämiseksi.
Älä vedä laatikkoa yli puoliväliin paristoja asennettaessa.
Paristot on kytketty sarjaan oikean järjestelmän jännitteen aikaansaamiseksi akun varalle. Jokainen akkupari koostuu kahdesta 12 V: n paristosta, jotka kytkeytyvät yhden akun miinusnapasta toisen akun plusnapaan. Tämä tarjoaa 24 V DC.
evyn johdotus kytkeytyy paristojen vapaisiin plus- ja miinusnapoihin. Paristojen ja vetolaatikoiden välillä käytetään kaksinapaista johdotusta. Kaksoisnastoja käytetään silloin, kun sekä akun kaapelit että etuliitäntä seuraavaan akkuun tai seuraavaan laatikkoon on kytkettävä samaan akun napaan
Akun sulakkeet on asennettava vain, kun kaikki paristot ja kaapelit on kytketty oikein ja napaisuus on tarkistettu.

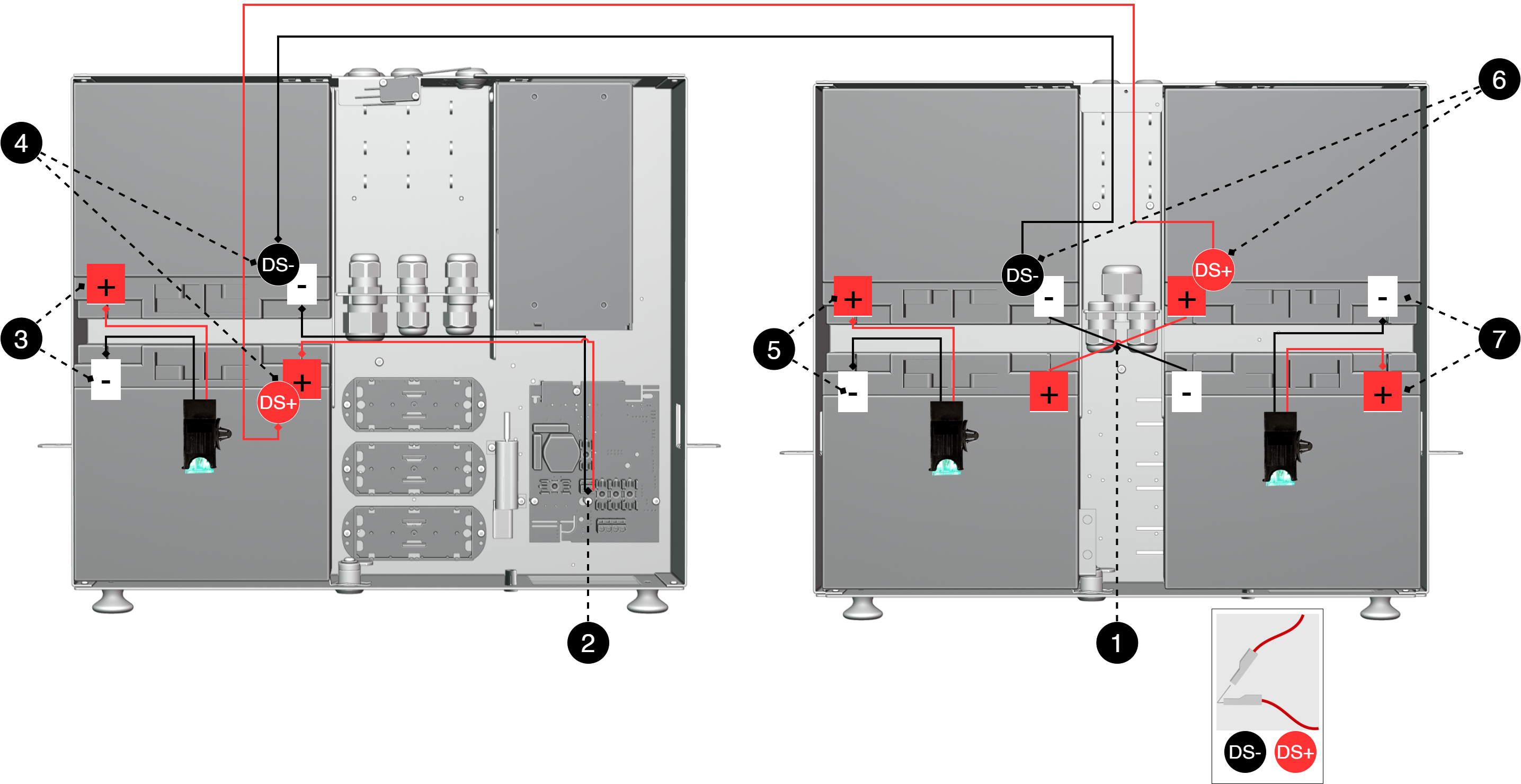

Kytkentäperiaate
Liu'uta kaksi takaparistoa ensin sisään.
Liitä sulakekaapeli takaparistojen napaan kuvan mukaisesti.
Liitä lyhyt kaapeli toiseen napaan.
Aseta etuparistot laatikkoon.
Liitä lyhyt kaapeli akun kartioon kuvan mukaisesti.
Liitä toinen kaapeli sulakkeesta.
Liitä johdot emolevystä ensimmäisen laatikon paristoihin.
Liitä soitonsiirtokaapelit ensimmäisestä vetolaatikosta seuraavaan vetolaatikkoon.
Tarkista, että plus on kytketty plussaan ja miinukseen miinukseen kuvan merkinnän mukaan.
Nimitys | Selitys |
|---|---|
1 | Sarjaliitäntäkaapeli yhden akun miinusnavan ja seuraavan akun miinusnavan välillä. Plus pitäisi linkittää samalla tavalla |
2 | Akkukaapelit emolevystä paristoihin. |
3, 5, 7 | Akun sulake. Kokoonpano vasta, kun paristot on kytketty oikein |
4, 6 | Soitonsiirtokaapelit paristojen ja laatikoiden välillä. Yhdistetään kaksinkertaisilla nastoilla |
DS+ | Kaksoistappi plusliitäntää varten. |
DS - | Kaksinkertainen tappi miinusliitäntään. |
Käyttöönotto
Akkukotelo otetaan käyttöön yhdessä akun varmuuskopion kanssa, kun paristot on kytketty oikein ja akun sulakkeet on asennettu.
Tarkista napaisuus ja kaikki liitännät ennen akun sulakkeiden asentamista. Kun akun varmuuskopiointi on päällä, paristot latautuvat automaattisesti. Paristojen täyteen lataaminen voi kestää jopa 72 tuntia
Kunnossapito
Turvallisuustiedot - huolto ja vianmääritys
Katkaise verkkojännite mahdollisuuksien mukaan ennen huolto-, akunvaihto-, mittaus- tai vianmääritystöiden aloittamista.
Irrota akkusulake tai akkuliitin ennen DC-puolella työskentelyä.
Tarkista, että kaikki kaapelit on kytketty ja maadoitettu oikein, ennen kuin kytket virran takaisin laitteeseen.
Tuote voi sisältää osia, jotka kuumenevat käytön aikana. Vältä koskettamasta sisäosia heti virran katkaisun jälkeen.
Jos sulake palaa toistuvasti, katso Vianmääritys tai kytke laite jännitteettömäksi ja ota yhteyttä Milleteknikin tekniseen tukeen.
Jos epäilet laitteen vaurioituneen, sen sisään on päässyt nestettä tai havaitset palaneen käryä, tuotetta ei saa käyttää ennen kuin pätevä henkilöstö on tarkastanut sen.
Käytön aikana kotelon on oltava suljettuna ja lukittuna (jos laitteessa on lukko).
Vain valtuutettu huoltohenkilöstö saa tehdä korjauksia laitteeseen.
Käytä vain alkuperäisiä sulakkeita ja akkuja, jotka ovat samantyyppisiä ja -arvoisia kuin käyttöoppaassa/tuoteselosteessa on määritetty.
Milleteknik ei vastaa vaurioista, jotka aiheutuvat virheellisestä käsittelystä, luvattomista muutoksista tai ei-hyväksyttyjen komponenttien käytöstä.
Vianmääritys
Jos laite ei toimi odotetulla tavalla, tarkista seuraavat kohdat:
Ongelma | Mahdollinen syy | Toiminta |
|---|---|---|
Akun hälytys näkyy akun varmuuskopiossa. | Akkurasia ei ole kytketty oikein, akun sulake puuttuu tai napaisuus on väärä. | Tarkista akun kaapelit, napaisuus ja akun sulakkeet. |
Akku ei lataudu. | Akun sulake on epäonnistunut, akun kaapeli on kytketty väärin tai akkukotelon ja akun varmuuskopion välinen kosketus on rikki. | Tarkista sulakkeet, johdotus ja liitäntä akkukotelon ja akun varmuuskopion välillä. |
Lyhyt varmuuskopiointiaika. | Paristot eivät ole täyteen ladattuja, vanhentuneita tai niillä on väärä kapasiteetti. | Anna paristojen latautua. Paristojen täyteen lataaminen voi kestää jopa 72 tuntia. Tarkista tarvittaessa paristojen kunto |
Sulake liukenee. | Oikosulku, väärä napaisuus tai väärin kytketty akkukaapeli. | Katkaise jännite ja tarkista johdotus ja napaisuus ennen sulakkeen vaihtamista. |
Akun varmuuskopiointi ei käynnisty akun käytön aikana. | Paristoja tai akkukoteloa ei ole kytketty, paristot ovat tyhjentyneet tai akun sulake puuttuu. | Tarkista akun jännite, akun sulake ja liitäntä akun varmuuskopioon. |
Akkujen valvontamittaus
Vianmäärityksen yhteydessä paristojen jännite voidaan tarkistaa yleismittarilla. Mittaa jokainen 12 V akku erikseen plus- ja miinusnavan yli. Mittaa seuraavaksi koko sarjaan kytketty akkuryhmä. Kahden sarjaan kytketyn 12 V: n akun tulisi tuottaa noin 24-27 V DC riippuen latausasteesta ja siitä, onko lataus käynnissä. Jos mitattu jännite on huomattavasti odotettua pienempi, tarkista napaisuus, akun sulake ja johdotus akkukotelon ja akun varmuuskopion välillä.
Jos ongelma jatkuu näiden tarkistusten jälkeen, ota yhteyttä Milleteknikin tukeen. Ilmoita tuotenumero, sarjanumero ja lyhyt kuvaus viasta.
Tuoteseloste - Tekniset tiedot
Tuoteseloste - virtalähde Milleteknikiltä
Tuotekuva
Kohteen tiedot
Taulukossa näkyy tuotteen nimi, osanumero ja sähköpostiosoite
Nimikeke, artikkelinumero ja sähköpostinumero
Nimikeke | Tuote nro. | Sähkönumero |
|---|---|---|
Suuri akkukaappi 24V 2HE | 2U02000024BB01 | 52 137 93 |
Tekninen kuvaus
Telineeseen asennettava akkurasia 2 HE:ssä, jossa on tilaa 4 × 12 V 20 Ah akkuille, tarkoitettu akkujen varajärjestelmien laajennusyksiköksi. Mahdollistaa laajemman akun kapasiteetin säilyttäen samalla kompaktin asennuskorkeuden 19 tuuman telineessä.
Käyttökohteet
Käyttökohteet | Kyllä | Ei |
|---|---|---|
Valmiusajan pidentäminen yhteensopivissa virtalähteissä suuremmilla akkuilla | ✔ | |
Käytetään akun kapasiteetin laajentamiseen telineeseen asennetuissa akkuvarmuuskopioissa | ✔ |
Akku
Kotelo ja mekaniikka
Kotelo ja mekaniikka | |
|---|---|
Tyyppi | Kotelo 19" telineeseen |
IP-luokka | IP20 |
Materiaali | |
Väri | Musta |
Korkeusyksiköt | 2 |
Kaapelin läpiviennit | 6 kpl |
Lukko | ✔ 2 näppäintä mukana |
Tuuletin kotelossa |
|
Asennus- ja kiinnitysvaatimukset
Asennus | Kyllä | Ei |
|---|---|---|
19" teline. | ✔ |
Asennustapa | Kyllä | Ei |
|---|---|---|
Kiinteä asennus. | ✔ |
Mitat, paino ja pakkaustiedot
Nettopaino | Paino pakkauksineen |
|---|---|
5,0 kg | 5,3 kg |
Pakkaus | |
|---|---|
Pakkaus |
|
Määrä pakkauksessa | 1 kpl. |
Pakkaustyyppi (GS1 T0137) | BX-laatikko. |
Ehdot EUR lava | EUR-kuormalavoja ei saa pinota kuljetuksen tai varastoinnin aikana. Pinoaminen voi vahingoittaa tuotetta ja pakkausta |
Liikenneympäristö | Tuote on suojattava kondensaatiolta ja suoralta saostumiselta kuljetuksen aikana. |
Kuljetuslämpötila (ilman akkua) | −30 °C... +70 °C |
Tallennusympäristö | Kuiva sisäympäristö, suojattu kondensaatiolta. Suhteellinen kosteus: max 95%, tiivistymätön |
Tietoja näistä tiedoista
Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta. |
Julkaisupäivä 2026-06-29
Vaatimustenmukaisuus ja säännösten noudattaminen
Toimitusaika, takuu ja ehdot
Toimitusaika, takuu ja ehdot | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Takuuaika[a] | Tuotteella on kahden (2) vuoden takuu valmistusvirheiden varalta. | ||||||||||||||||||||||||||||||||||||||||||||||||
Erityiset takuuehdot | Katso myös yleiset ehdot. | ||||||||||||||||||||||||||||||||||||||||||||||||
Yleiset ehdot | ALEM09 poikkeuksin, katso. www.milleteknik.se/käyttöehto/ | ||||||||||||||||||||||||||||||||||||||||||||||||
Tuki | Puhelin- ja sähköpostituki on maksutonta takuuaikana. Takuun ulkopuolisista varaosista veloitetaan maksu. | ||||||||||||||||||||||||||||||||||||||||||||||||
Toimitus ja varastointi | |||||||||||||||||||||||||||||||||||||||||||||||||
Toimitusaika[b] | Tai sopimuksen mukaan. Toimitus tehtaalta, kuljetusaika lisätään. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Jos laite hankitaan tukkuliikkeen tai muun jälleenmyyjän kautta, voimassa voivat olla eri takuuehdot. [b] Suurempien tilausten toimitusaika sopimuksen mukaan. | |||||||||||||||||||||||||||||||||||||||||||||||||
Käyttö ja kunnossapito
Käyttö | Tiedot | Lisätietoja | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ympäristö | |||||||||||||||||||||||||||||||||||||||||||||||||
Käyttölämpötila (suositus) | +15°C... +25°C | ||||||||||||||||||||||||||||||||||||||||||||||||
Käyttölämpötila (sallittu)[a] | +5°C... +40°C | Luokka 1 standardin EN 50131-6/EN 60839-11 mukaisesti | |||||||||||||||||||||||||||||||||||||||||||||||
Ilmanvaihto kotelon edessä ja takana. | 100 mm | Tuuletusaukkoja ei saa tukkia tai peittää. | |||||||||||||||||||||||||||||||||||||||||||||||
[a] Määrittää sallitun ympäristön lämpötila-alueen, jossa tuote voi toimia vahingoittumatta. Katso myös taulukko akun kestosta. | |||||||||||||||||||||||||||||||||||||||||||||||||
Kyllä | Ei | Aikaväli | Lisätietoja |
|---|---|---|---|
✔ | Vuosittain | Mittaa akkujen napajännite. Varmista, ettei keskimääräinen kuorma ylitä 80 % virtalähteen nimellistehosta. |
Sertifioinnit ja hyväksynnät
Täyttää | Direktiivit |
|---|---|
CE. | CE-merkintä (EY) 765/2008 mukaisesti |
EMC | EMC-direktiivi 2014/30/EU |
Sähköturvallisuus (LVD) | Pienjännitedirektiivi 2014/35/EU |
Ympäristötiedot
Ympäristötiedot | J/N | Tiedot | Lisätietoja | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Rakennustavarailmoitus | ✔ | Kyllä, katso iBVD osoitteessa www.milleteknik.se. | - | ||||||||||||||||||||||||||||||||||||||||||||||
REACH-asetus (EY) N:o 1907/2006 | ✔ | Jos sarake on tyhjä, tuote ei kuulu asetuksen piiriin. | |||||||||||||||||||||||||||||||||||||||||||||||
SVHC-aineet, CAS/EY | ✔ | Katso teksti iBVD osoitteessa www.milleteknik.se. Jos merkintä puuttuu. | |||||||||||||||||||||||||||||||||||||||||||||||
RoHS-direktiivi (EU) 2015/863 | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
WEEE 2012/19/EU | ✔ | Jos sarake on tyhjä, tuote ei kuulu direktiivin soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen | |||||||||||||||||||||||||||||||||||||||||||||||
Akkuasetus (EU) 2023/1542 | |||||||||||||||||||||||||||||||||||||||||||||||||
SCIP-numero 2008/98/EY | ✔ | Jos se on tyhjä, SCIP-numeroa ei tarvita. | |||||||||||||||||||||||||||||||||||||||||||||||
Konfliktimineraalit (EU) 2017/821 | ✗/✗/✗/✗/✗ | Ei: kulta, volframi, tantaali, koboltti. Kyllä: tina. | |||||||||||||||||||||||||||||||||||||||||||||||
Sisältää nanomateriaaleja: EY 1272/2008 | ✗ | Tuote ei sisällä nanomateriaaleja. | |||||||||||||||||||||||||||||||||||||||||||||||
Ekosuunnittelu 2009/125/EY | Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan.Koska asetus voi koskea tiettyjä komponentteja, ilmoitamme asiaankuuluvat tiedot helpottaaksemme asiakkaan valintaa.[a] | ||||||||||||||||||||||||||||||||||||||||||||||||
Konedirektiivi 2006/42/EY | Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivissä (2006/42/EY) tarkoitettu kone. Korvautuu koneasetuksella (EU) 2023/1230, jota sovelletaan vuodesta 2027 alkaen. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Valmiustilan kulutus ja teho. | |||||||||||||||||||||||||||||||||||||||||||||||||
Valmistaja ja alkuperämaa
Liite
Varakäyntiaika
Varakäyntiaika riippuu virtalähteeseen kytketyn kuorman suuruudesta. Jos kuormitus vaihtelee – esimerkiksi ovilukkoja usein käytettäessä – turvajärjestelmän varakäyntiaika lyhenee. Arvioidut varakäyntiajat löytyvät osoitteesta: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/
Kelpoisuusvaatimukset, asennus
Kelpoisuusvaatimukset vaihtelevat maittain. Taulukossa esitetään yhteenveto kansallisesta vaatimuksesta, joka koskee laitteiden kiinteää asennusta ja liitäntää pistorasiaan.
Tuotteen toissijaisella puolella olevat vaihtoehdot, kuten 12 V, 24 V tai 48 V DC, on kytketty vastaavien ohjeiden mukaisesti. Tuotteen verkkoyhteyttä koskevat työt on suoritettava kansallisten kelpoisuusvaatimusten mukaisesti
Asennuksen pätevyysvaatimukset | Kiinteä asennus (230 V) | Pistotulppaliitäntä | Lisätietoja |
|---|---|---|---|
Ruotsi | ✔ | ✗ | Kiinteän asennuksen saa suorittaa sähköalan ammattilainen valtuutetun sähköurakoitsijan valvonnassa (Sähköturvallisuuslaki SS 436 40 00). Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä. |
Norja | ✔ | ✔ | Pätevyysvaatimus koskee myös kiinteästi asennettuja laitteita, joissa on pistorasia. (400 NEK, DSB.) |
Suomi | ✔ | ✗ | Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä. (Tukes, SFS 6000.) |
Tanska | ✔ | ✗ | Pistoke voidaan kytkeä ilman lupaa. Sikkerhedsstyrelsen (Turvallisuusvirasto) |
Saksa | ✔ | ✗ | Kaikki kiinteät asennukset edellyttävät VDE 0100 -standardin mukaista pätevää sähköasentajaa. Pistokkeet voidaan kytkeä ilman lupaa, mutta vain henkilö, jolla on sähkötekniikkaan perehdytetty henkilö (”Elektrotechnisch unterwiesene Person”). |
Vertailutaulukko: EN 50130-5 mukaiset ympäristöluokat (viitataan standardissa EN 50131-6)
Luokka | Tyyppi | Lämpötila-alue |
|---|---|---|
Ympäristöluokka 1 | Lämmitetyt sisätilat (esim. toimistot, asunnot) | +5°C... +40°C |
Ympäristöluokka 2 | Sisätilat (esim. varastot, porraskäytävät; ei lämmitystä). | -10 °C... +40 °C |
Ympäristöluokka 3 | Suojattu ulkotila. | -25° C...+50° C |
Ympäristöluokka 4 | Yleinen ulkotila | -25° C...+60° C |
Viitetaulukko: valmistajan ilmoittama käyttöikä ja suositeltu akun vaihto
Akun suunniteltu elinikä (Design Life)[a] | Vaihtoväli normaalikäytössä (+20 °C) | Vaihtoväli +30 °C lämpötilassa | Vaihtoväli +40 °C lämpötilassa | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3 - 5 vuotta | 2 - 3 vuotta | 1 - 1,5 vuotta | 0,5 - 0,75 vuotta | ||||||||||||||||||||||||||||||||||||||||||||||
6 - 9 vuotta | 5 - 6 vuotta | 2,5 - 3 vuotta | 1,2 - 1,5 vuotta | ||||||||||||||||||||||||||||||||||||||||||||||
10 - 12 vuotta | 6 - 7 vuotta | 3 - 3,5 vuotta | 1,5 - 1,75 vuotta | ||||||||||||||||||||||||||||||||||||||||||||||
15 + vuotta | 10 - 12 vuotta | 5 - 6 vuotta | 2,5 - 3 vuotta | ||||||||||||||||||||||||||||||||||||||||||||||
[a] Pätee valmiustilakäytössä, kun olosuhteet ovat optimaaliset. | |||||||||||||||||||||||||||||||||||||||||||||||||
Tietoja näistä tiedoista
Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta. |
Julkaisupäivä 2026-06-29
Osoite ja yhteystiedot
Milleteknik AB |
Ögärdesvägen 8 B |
S-433 30 Partille |
Ruotsi |
+46 31 340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
[1] Käännökset muilla kielillä kuin ruotsiksi ovat vain ohjeellisia, eikä niitä tarkisteta turvallisesti. Käännökset on aina tarkistettava ruotsinkieliseen alkuperäiskappaleeseen oikeiden tietojen varmistamiseksi
