Asennus ja käyttöönotto
Asennus- ja käyttöönotto-ohjeet.
Tuotteen tunnistus
Nimikeke | Tuotenumero | E-numero (SE) |
|---|---|---|
300W 2HE ILMAN UPS | 2U02U0021FP003 | 52.137 92 |

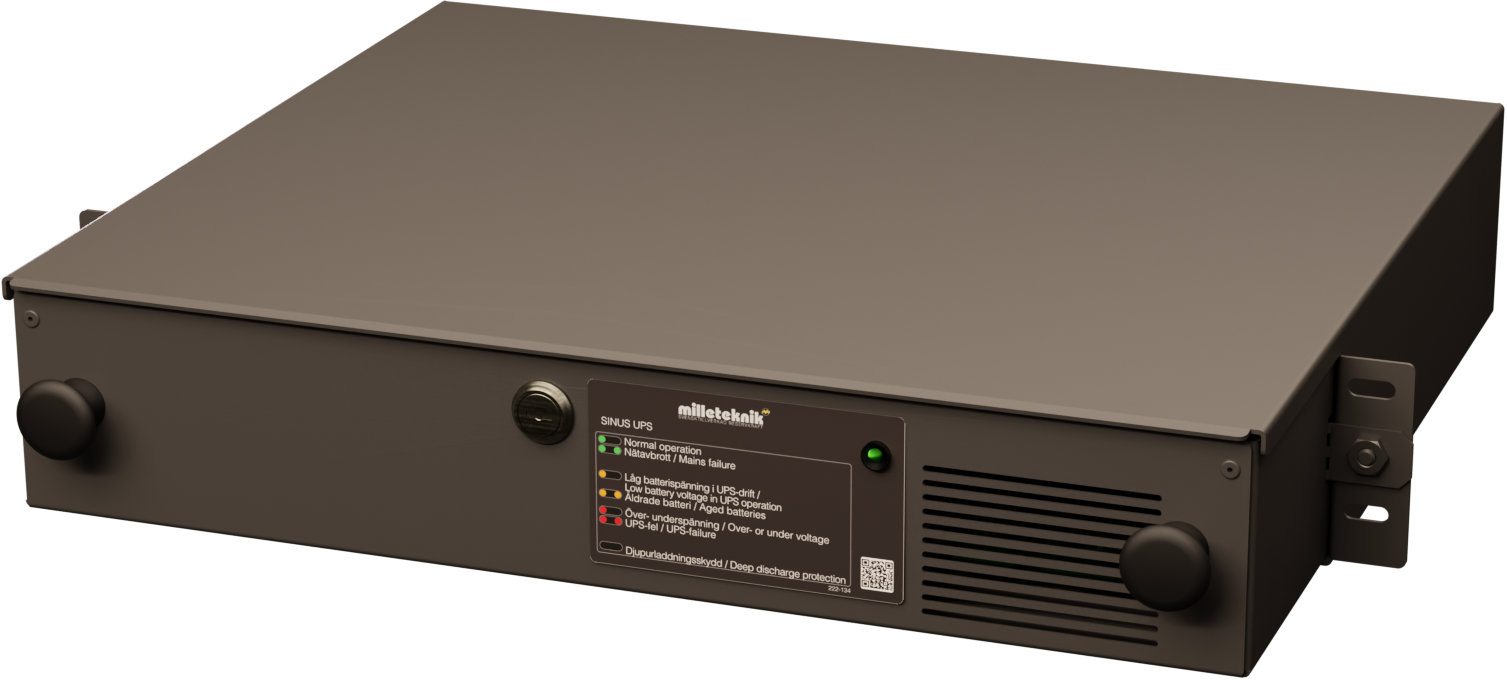

Offline UPS Milleteknikiltä
Tekninen kuvaus
Kompakti 2-HE-telineeseen asennettava UPS 19 tuuman telineille 300 W:n jatkuvalla teholla ja tilaa 2 × 12 V 20 Ah akkuille. Valmistettu viestintään releulostulojen kautta sekä Modbus-mahdollisuuden ja yhteensopiva ulkoisen akkukotelon kanssa (4 ×
Tarkistukset ja tämän asiakirjan painos
Tämän asiakirjan nykyinen ja viimeisin julkaistu painos on saatavilla osoitteessa www.milleteknik.se.
Tämän asiakirjan voimassaoloa ei voida taata, koska uusia painoksia julkaistaan ilman ennakkoilmoitusta.
Alkuperäiset ohjeet: ruotsi.[1].
Käyttöohje, tekniset tiedot ja niiden käännökset voivat sisältää virheitä. Asentajan vastuulla on aina asentaa tuote turvallisesti.
Symbolit
Symbolit | Nimi | Selitys |
|---|---|---|
 | Varoitus | Sähköiskun, väärän asennuksen tai kuumien pintojen vaara. Näkyy joissakin käsikirjoissa |
 | Huomautus | Käytetään täydentäviin tietoihin, jotka selventävät tekstiä. |
 | Huomio / Tärkeää | Ilmaisee laitteen vaurioitumisen tai toimintahäiriön riskin. Käytetään myös tärkeisiin, mutta ei turvallisuuteen liittyviin tietoihin. |
 | Vinkkejä | Näyttää käytännön neuvoja tai pikavalintoja asennusta, käyttöä tai huoltoa varten. |
 | CE-merkintä | Tuote on sovellettavien EU-direktiivien ja yhdenmukaistettujen standardien mukainen. |
 | Lue käyttöohje | Lue käyttöohje ennen asennusta ja huoltoa. |
 | Älä hävitä kotitalousjätteeseen | Tuote kuuluu sähkö- ja elektroniikkalaiteromun direktiivin piiriin, eikä sitä saa hävittää kotitalousjätteen mukana, vaan se on kierrätettävä ja toimitettava kierrätyskeskukseen. |
 | Kierrätys | Pakkaukset, tuotteet ja muut materiaalit, jotka eivät sisällä elektroniikkaa, on kierrätettävä paikallisten ympäristömääräysten mukaisesti. |
Asennus - yleistä tietoa - UPS
Asiantuntevan sähköasentajan on asennettava sovellettavien kansallisten sähköasennussääntöjen mukaisesti.
Tuote on suojausluokkaa I ja se on kytkettävä maadoitettuun 230 V:n vaihtovirtapiiriin. UPS: n ulostulo voidaan kytkeä virran myös silloin, kun tuleva verkkojännite on irrot
Kiinteässä asennuksessa on oltava IEC 60947-1 mukainen pääkytkin. Kytkimen tulee olla helposti saatavilla ja merkitty sen toiminnalla
Tuleva syöttökaapeli on mitoitettava sovellettavien asennussääntöjen mukaisesti ja suojattava asianmukaisella sulakkeella.
UPS: stä lähtevä 230 V AC on asennettava siten, että on selvästi nähtävissä, että piiri voidaan syöttää varavirralla.
Vaihtojohtoja ja pienjännitekaapeleita ei saa vetää yhteen. Pidä erilliset kaapelikourut tai -niput.
Tarkista, että suojamaa (PE) on kytketty oikein, ennen kuin kytket jännitteen päälle.
Tarkista, että sekä tuleva että lähtevä 230 V AC on kytketty oikein ennen käyttöönottoa.
Varmista vapaa ilmankierto kotelon ympärillä, vähintään 100 mm, ellei toisin mainita. Tuuletusaukkoja ei saa peittää.
Tuote on tarkoitettu sisäasennukseen normaalissa ympäristössä, pilaantumisnumero 2 ja sisäluokka 1.
Tulevan ja lähtevän 230 V vaihtovirran kaapelin pinta-alan on oltava vähintään 1,5 mm², ellei tuotteen teknisissä tiedoissa toisin mainita. Kaapelin pinta-ala ja välys on aina säädettävä tuotteen nimellisvirran ja sovellettavien asennussääntöjen mukaan.
Kotelo
Yleiset kokoonpano-ohjeet
Sisäasennus 19" telineeseen
Tuote tulee asentaa standardoituun 19" telineeseen tai kaappiin, jolla on riittävä kantokyky kotelon painoon mukaan lukien paristot.
Laite on asennettava mukavalle työskentelykorkeudelle, normaalisti välillä 1,4 - 1,8 m.
Laite asennetaan vaakasuoraan telineeseen mukana toimitetuilla telinekorvilla tai vastaavilla kiinnikkeillä.
Tarkista, että telineiden pylväät on kohdistettu oikein ja että väli vastaa 19" standardia (465—470 mm pylväiden sisäreunan välillä).
Asennuksessa on käytettävä häkkimuttereita tai lukituslevyjä varmistaaksesi, että ruuvit istuvat kunnolla.
Hyvän ilmanvaihdon saavuttamiseksi laitteen ylä- ja alapuolella on oltava vähintään 100 mm vapaata tilaa. Älä estä ilman virtausta edessä tai takana.
Paristot tulee aina sijoittaa ohjeiden mukaan, eivätkä ne saa estää tuuletusaukkoja tai johdotuksia.
Asennuksen on suoritettava sovellettavien asennussääntöjen mukaisesti ja toimivaltaisen asentajan toimesta.
Asennus
Käytä sopivia ruuveja seinäkiinnitystä varten, ruuvit eivät sisälly toimitukseen.
Betoniin seinäasennukseen on käytettävä betoniruuveja. Telineeseen asennettaessa käytetään M6: ta, jossa on korimutteri
Ruuvin pituus on säädettävä seinämateriaalin ja kuormituksen mukaan. Määritetty ruuvin pituus on pienin sallittu pituus
Asennusreiät, etäisyys ja ø.
Paino paristoilla
Nettopaino ilman paristoja | Akun tyyppi | Numero | Paristot/paino kappaleelta | Paino paristoilla |
|---|---|---|---|---|
13 kg | 20 Ah | 2 | 6,0 kg | 25 kg |

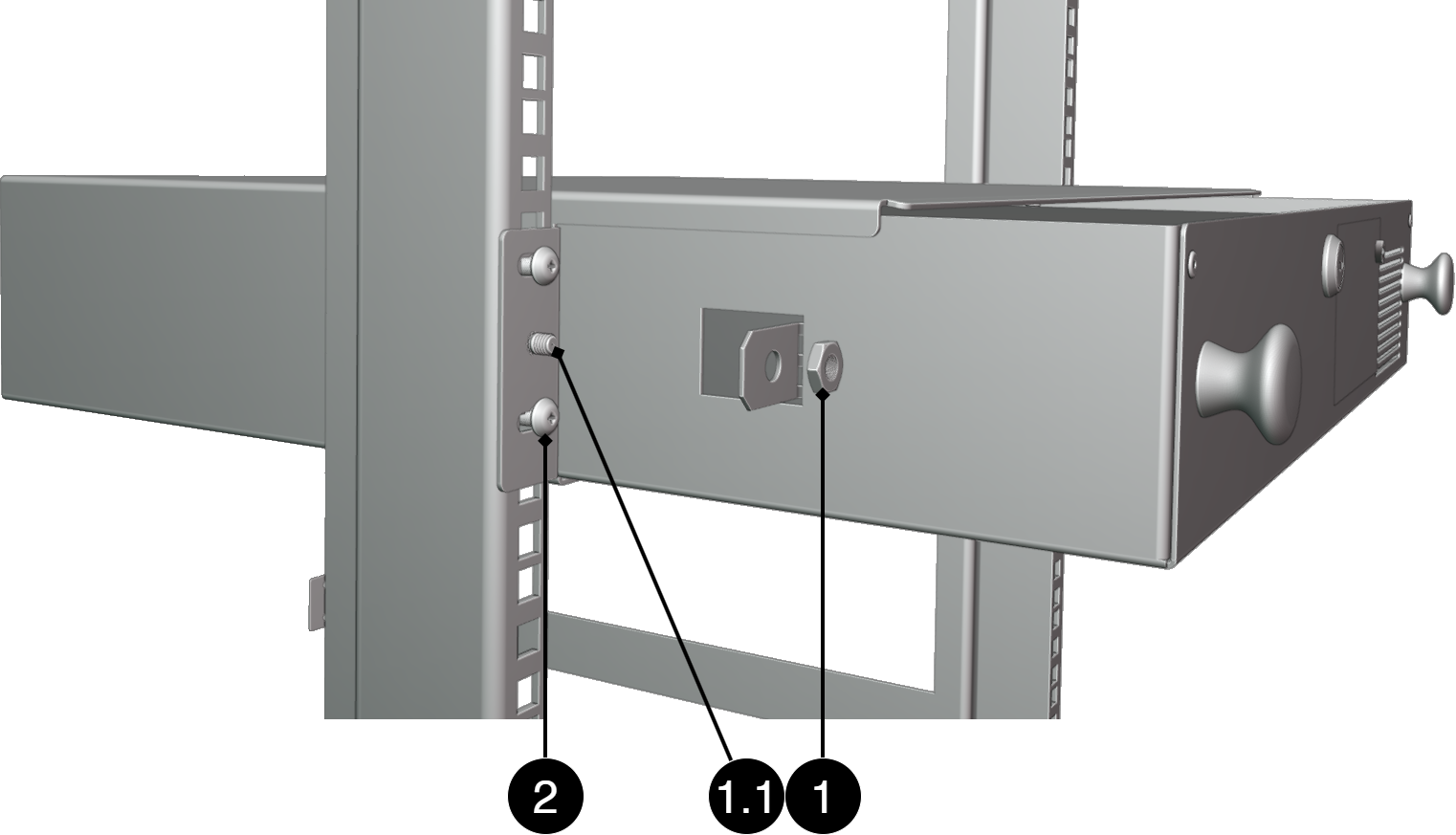

19" telinelaatikon asennus
Tarkista, että kansi on kiinnitetty mukana toimitetuilla muttereilla.
Aseta laatikko haluttuun asentoon 19" telineeseen.
Ruuvaa laatikko molemmilta puolilta telineprofiiliin 19" telineille suunnitelluilla ruuveilla.
Varoitus
Älä aseta paristoja paikalleen, ennen kuin telinelaatikko on kunnolla koottu ja kiinnitetty kunnolla telineeseen. Paristojen paino voi tehdä laatikosta epävakaan, jos sitä ei ole kunnolla pultattu
Ei. | Selitys |
|---|---|
1, 1.1 | Mutteri korkkien kiinnittämiseen. Mukana mutteri |
2 | uuvi asennettavaksi 19" telineeseen. Ruuvit eivät sisälly toimitukseen. |
Osaluettelo

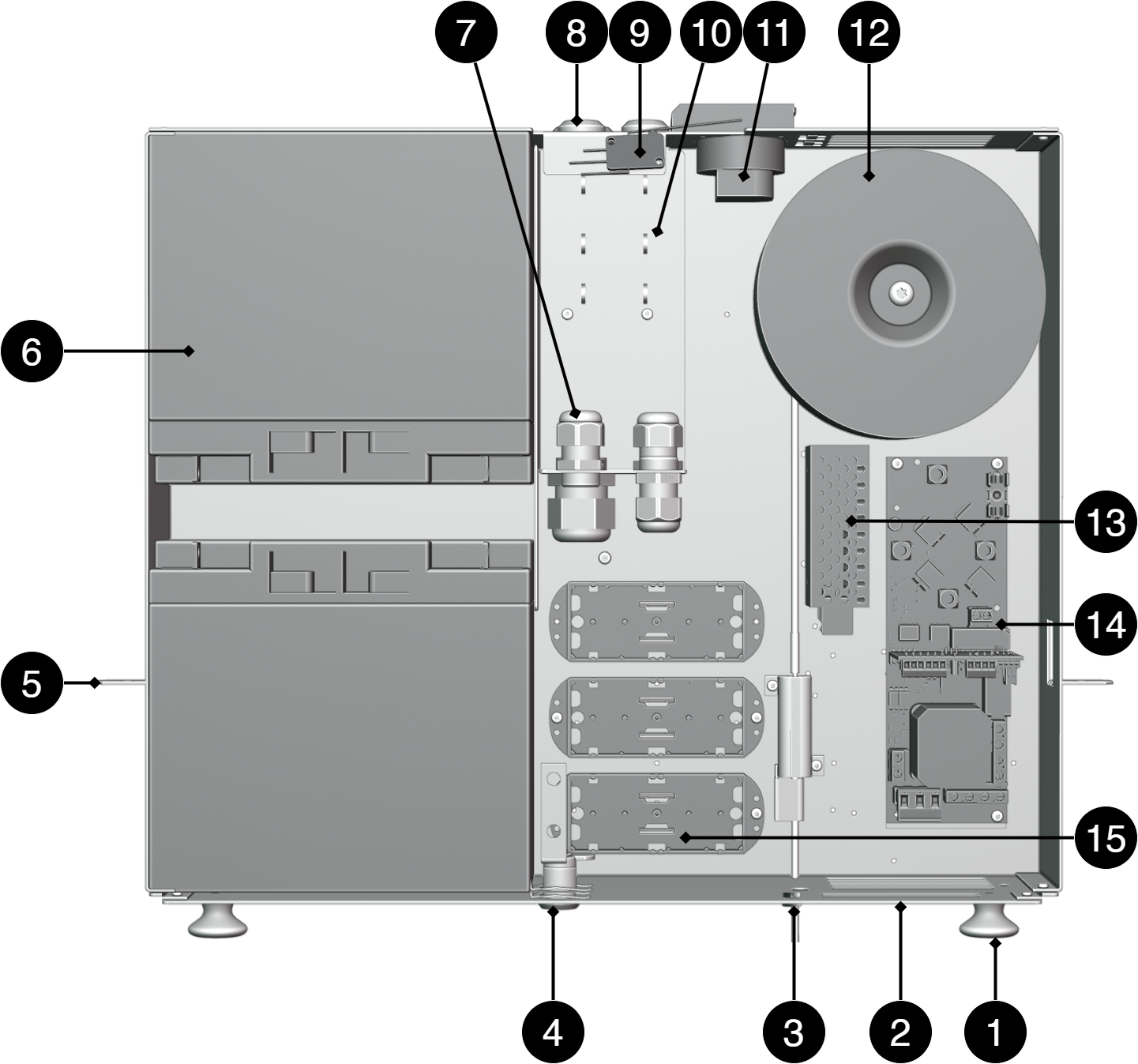

Komponenttien yleiskatsaus
Ei. | Selitys |
|---|---|
1 | Nuppi laatikon vetämiseksi ulos. |
2 | Kotelolevy. |
3 | Indikaattoridiodi. |
4 | Lukko. |
5 | Kiinnike mutterille 19" telineessä. |
6 | Paikka paristoille. Paristot eivät sisälly toimitukseen, mutta tilataan erikseen |
7 | Vedonpoisto johdotukseen. |
8 | Kaapelin läpiviennit. |
9 | Sabotaasikontakti. |
10 | Paikka nippusiteille nauhakaapeliin. |
11 | Liitin lähtöön 230 V AC. |
12 | Muuntaja. |
13 | Virtalähteet. |
14 | Emolevy. |
15 | Valinnainen kortin sijainti, valinnainen saatavuus vaihtelee kokoonpanon mukaan. |

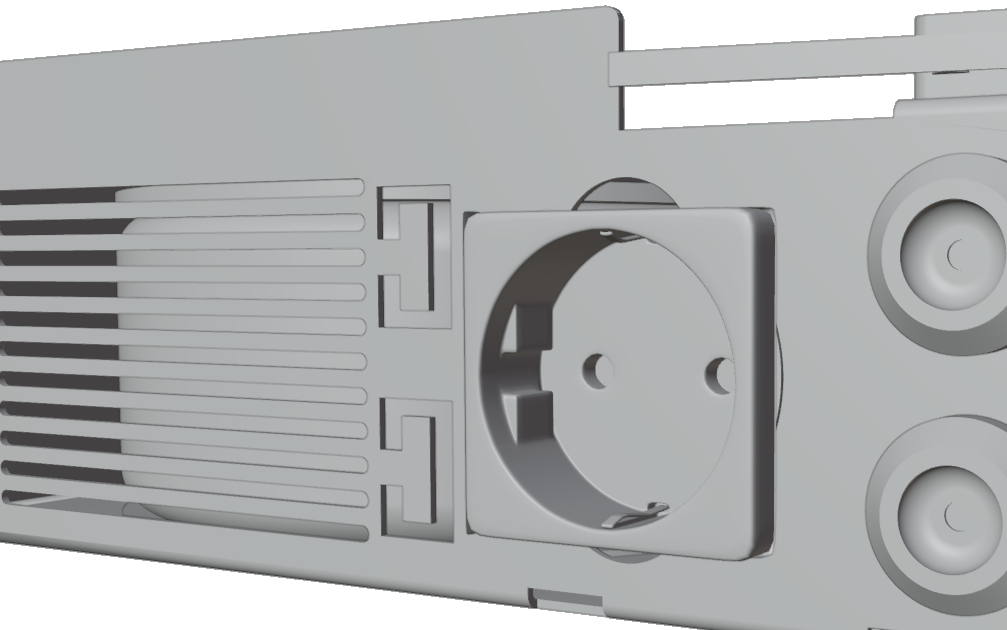

Kytke 230 V ulos
Liitä rahti laatikon takana olevaan pistorasiaan. Pistorasia toimitetaan varavirralla ja se voidaan kytkeä virtaa akun käytön aikana

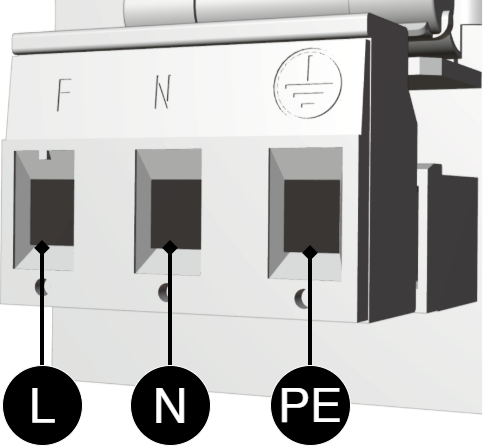

Syöttöjännitteen liitäntä, 230 V AC
Ennen kytkemistä syöttöpiiri on irrotettava ja jännitteetön. Varmista, että johtimen pinta-ala ja kaapelityyppi täyttävät sovellettavat asennussäännöt ja että vedonpoisto- ja eristystasot täyttävät 230 V:n vaihtovirtalaitteiden vaatimukset
Liitännän jälkeen kaikki ruuviliitännät on tarkistettava ja kiristettävä. Kiristäminen saa tapahtua vasta sen jälkeen, kun mekaaninen suojaus, korkit ja kotelo on koottu uudelleen ja ne ovat standardin EN 62368-1 mukaisen kosketussuojauksen mukaisia
Tärkeää
230 V:n vaihtovirran asennuksen ja kytkemisen saa suorittaa vain pätevä sähköasentaja SS 436 40 00 mukaisesti.
L (vaihe) — kytke tuleva vaihejohdin.
N (Neutraali) — kytke tuleva nollajohdin (nolla).
PE (Suojaava maaperä) - kytke suojaava maaperä aiottuun maadoitusliittimeen. Suojaava maaperä on pakollinen laitteen määrätyn suojaustason ylläpitämiseksi (suojausluokka I)
Nimitys | Selitys |
|---|---|
L | vaihe. |
N | Neutraali (nolla) |
P.E. | Maaperä. |
Akut – sijoitus ja kytkentä

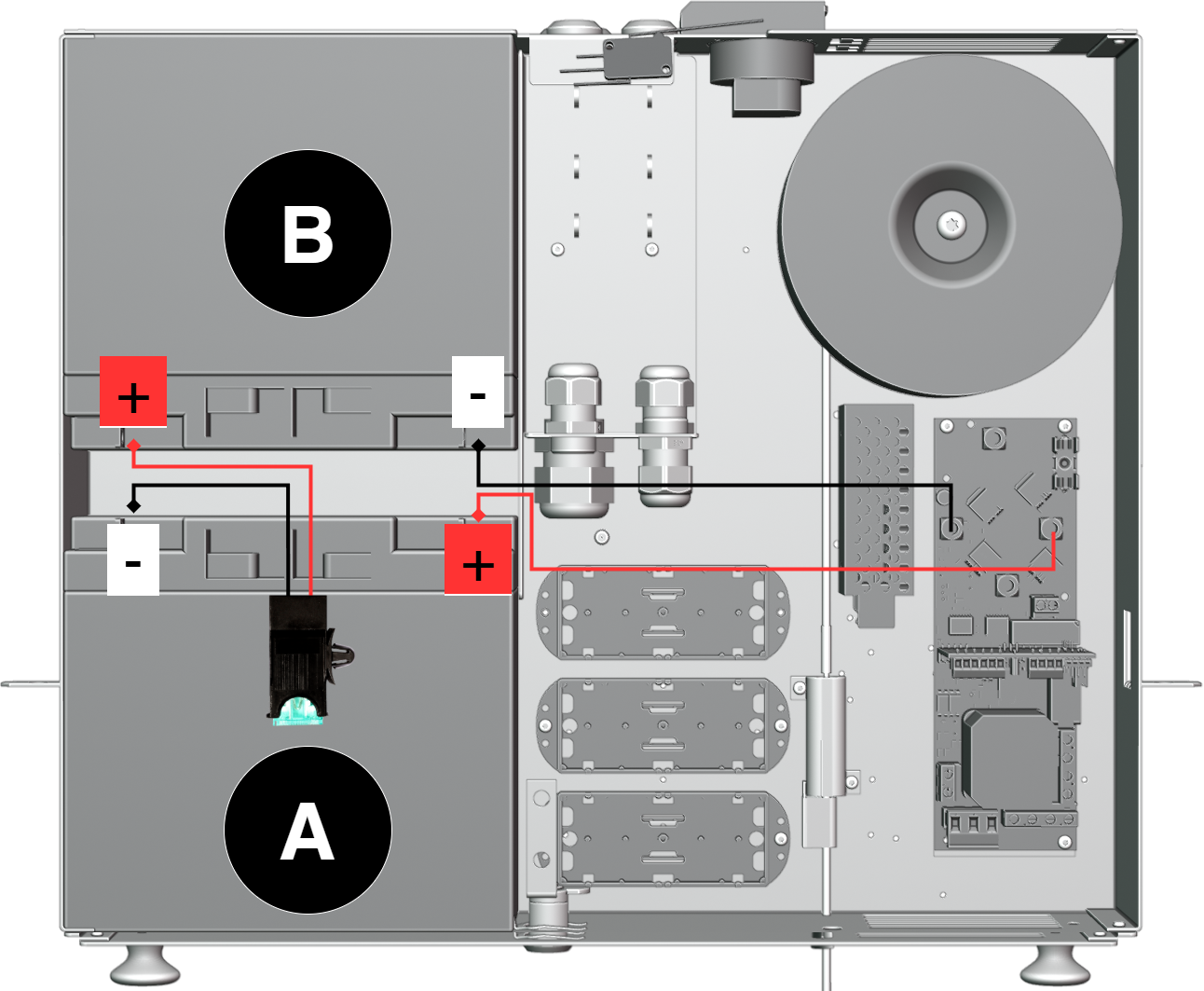

Akkujen liittäminen
Varo
Akut voivat kulua odotettua nopeammin, kun lämpötilat putoavat akkukäytölle optimaalisen alueen ulkopuolelle.
Tärkeää
Peitä akun B pylväät ennen akun A asentamista. Se vähentää oikosulun riskiä asennuksen aikana
Tarkista, että verkkojännite on irrotettu ennen paristojen kytkemistä.
Tarkista paristojen napaisuus.
Kytke musta akkukaapeli akun B negatiiviseen napaan (-).
Asenna sulakepidike akkuun B.
Liitä punainen akkukaapeli akun A:n plusarvoon (+).
Kytke sulakepidike akkuun A.
Asenna akun sulake sulakepidikkeeseen.
Varmista, että kaikki liitännät on kiinnitetty kunnolla ja että napaisuus on oikea.
Ota laite käyttöön noudattamalla käyttöönotto-ohjeita.
Käyttöönotto - laitteen käynnistäminen
Vaara
Henkilövahinko tai kuolema voi tapahtua, jos laite on kytketty verkkovirtaan tai jännitteellä purettaessa / siirrettäessä.
Yhdistä kuorma.
Liitä paristot.
Kytke verkkojännite.
Kytke verkkojännite.

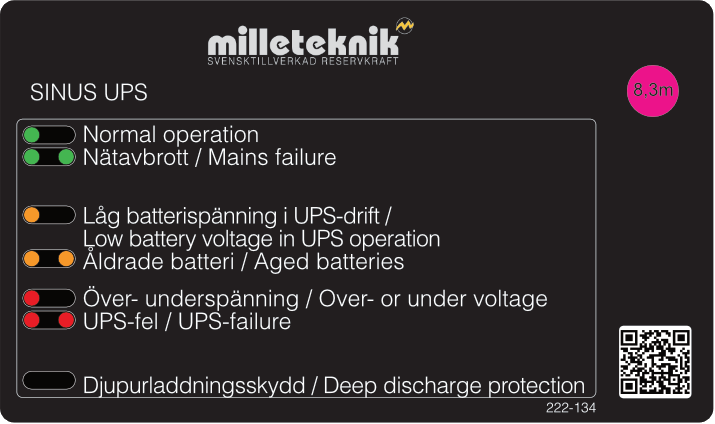

Hälytys / tila merkkidiodissa
Indikaatio | Teksti paneelissa | Selitys |
|---|---|---|
Kiinteä vihreä hehku | Normaali toiminta | Vihreä LED syttyy. Osoittaa, että kaikki toimii niin kuin pitäisi. |
Vilkkuu vihreä | Verkkovika | Osoittaa, että verkkojännite on katkennut ja laite on akkukäyttöinen. |
Kiinteä oranssi hehku | Alhainen akun jännite UPS-toiminnassa | Varoittaa, että akun kapasiteetti alkaa loppua akun käytön aikana. |
Vilkkuu oranssi | Vanhentuneet paristot | Osoittaa, että paristot ovat menettäneet kapasiteettinsa ja ne on vaihdettava. |
Kiinteä punainen hehku | Ylijännite/yli- tai alijännite | Osoittaa, että jännite on sallittujen rajojen ulkopuolella. |
Vilkkuu punainen | UPS-vika/UPS-vika | Ilmaisee UPS-laitteen sisäisen vian. |
Ei LED-valoja päällä (täysin pois päältä) | Syväpurkaussuoja | Osoittaa, että järjestelmä on sammutettu kokonaan paristojen suojaamiseksi haitalliselta syväpurkaukselta. |
Turvallisuustiedot - Huolto ja vianmääritys, UPS
Irrota tuleva verkkojännite ennen huollon aloittamista, akun vaihtoa, mittausta tai vianetsintää.
Huomaa, että UPS: n lähtö voi olla jännitteinen, vaikka tuleva verkkojännite on irrotettu. Irrota kytketty kuorma- ja säätömittari 230 V AC ulos ennen työn aloittamista.
Irrota akun sulake, irrota akun liitin tai sammuta automaattinen sulake ennen työn suorittamista tasavirtapuolella.
Tarkista, että tuleva 230 V AC, lähtö 230 V AC, suojaava maadoitus ja akkuliitännät on kytketty oikein, ennen kuin kytket laitteen virtaa uudelleen.
Tuote voi sisältää komponentteja, jotka kuumenevat käytön aikana. Vältä koskettamasta sisäosia heti virran katkeamisen jälkeen.
Jos sulakkeet vikaantuvat toistuvasti, irrota laite ja ota yhteyttä Milleteknikin tekniseen tukeen.
Jos epäillään vaurioita, nestevaikutuksia tai palavaa hajua, tuotetta ei saa käyttää ennen kuin pätevä henkilöstö on tarkastanut sen.
Käytön aikana kotelo on suljettava ja lukittava, jos laitteessa on lukko.
Vain valtuutettu huoltohenkilöstö saa tehdä korjauksia laitteelle.
Käytä vain alkuperäisiä sulakkeita ja paristoja, jotka ovat samantyyppisiä ja samanarvoisia kuin käyttöoppaassa tai tuoteselosteessa on määritetty.
Ongelma | Mahdollinen syy | Toiminta |
|---|---|---|
UPS: stä ei tule jännitettä. | Tuleva verkkojännite puuttuu, paristot ovat tyhjentyneet, akun sulake puuttuu tai kuorman lähtö on irrotettu. | Tarkista saapuva syöttö, akun liitännät, akun sulake ja kytketty kuorma. |
UPS siirtyy akkukäyttöön. | Tuleva verkkojännite puuttuu tai se on sallitun alueen ulkopuolella. | Tarkista tuleva 230 V AC ja sulake syöttöpiirissä. |
Kuormitus ei toimi verkon katkoksen sattuessa. | Paristot on tyhjentynyt, irrotettu, kytketty väärin tai niiden kapasiteetti on liian pieni. | Tarkista akun jännite, napaisuus, akun sulake ja akun kunto. |
Lyhyt varmuuskopiointiaika. | Paristot eivät ole täyteen ladattuja, vanhentuneita tai kuormitus on arvioitua suurempi. | Anna paristojen latautua. Paristojen täyteen lataaminen voi kestää jopa 72 tuntia. Tarkista paristojen kuormitus ja kunto |
Sulake liukenee. | Oikosulku, ylikuormitus, yhteensopimaton kuorma tai akun kaapelin vika. | Katkaise tuleva verkkojännite ja tarkista sekä AC- että DC-puoli ennen sulakkeen vaihtamista. |
UPS-hälytykset. | Akun vika, ylikuormitus, verkkovika, lämpötilavika tai sisäinen vika mallista riippuen. | Tarkista nykyinen hälytysilmoitus osoittimesta, paneelista tai käsikirjasta. |
Laite kuumenee. | Suuri kuormitus, riittämätön ilmanvaihto tai liian korkea ympäristön lämpötila. | Tarkista, että nimellisvirtaa ei ylitetä ja että kotelon ympärillä on ilmavirtaa. |
Jos ongelma jatkuu näiden tarkastusten jälkeen, ota yhteyttä Milleteknikin tukeen ja anna tuotteen nimi, sarjanumero ja lyhyt virheiden kuvaus.
Tuoteseloste - Tekniset tiedot
Tuoteseloste - virtalähde Milleteknikiltä
Offline UPS Milleteknikiltä
Kohteen tiedot
Taulukossa näkyy tuotteen nimi, osanumero ja sähköpostiosoite
Tuotteen tunnistus
Nimikeke | Tuotenumero | E-numero (SE) |
|---|---|---|
300W 2HE ILMAN UPS | 2U02U0021FP003 | 52.137 92 |
Tekninen kuvaus
Kompakti 2-HE-telineeseen asennettava UPS 19 tuuman telineille 300 W:n jatkuvalla teholla ja tilaa 2 × 12 V 20 Ah akkuille. Valmistettu viestintään releulostulojen kautta sekä Modbus-mahdollisuuden ja yhteensopiva ulkoisen akkukotelon kanssa (4 ×
Käyttökohteet
Käyttökohteet | Kyllä | Ei |
|---|---|---|
Suunniteltu varmistamaan kriittisten laitteiden keskeytymätön toiminta turvallisuus- ja viestintäjärjestelmissä. | ✔ |
Sähkötiedot
Sähkötiedot | |
|---|---|
Syöttöjännite | 230 V vaihtovirta, +/- 10%, 47 Hz - 63 Hz |
Latausvirta | Enintään 5 A |
Jännite ulos | 230 V vaihtovirta, +/- 10%, 47 Hz - 63 Hz |
Nimellisteho (W) | 300 W |
Akku
Kotelo ja mekaniikka
Kotelo ja mekaniikka | |
|---|---|
Tyyppi | Kotelo 19" telineeseen |
IP-luokka | IP20 |
Materiaali | |
Väri | Musta |
Korkeusyksiköt | 2 |
Kaapelin läpiviennit | 6 kpl |
Lukko | ✔ 2 näppäintä mukana |
Tuuletin kotelossa |
|
Asennus- ja kiinnitysvaatimukset
Asennus | Kyllä | Ei |
|---|---|---|
19" teline. | ✔ |
Asennustapa | Kyllä | Ei |
|---|---|---|
Kiinteä asennus. | ✔ |
Mitat, paino ja pakkaustiedot
Nettopaino | Paino pakkauksineen |
|---|---|
13,0 kg | 13,3 kg |
Pakkaus | |
|---|---|
Pakkaus |
|
Määrä pakkauksessa | 1 kpl. |
Pakkaustyyppi (GS1 T0137) | BX-laatikko. |
Ehdot EUR lava | EUR-kuormalavoja ei saa pinota kuljetuksen tai varastoinnin aikana. Pinoaminen voi vahingoittaa tuotetta ja pakkausta |
Liikenneympäristö | Tuote on suojattava kondensaatiolta ja suoralta saostumiselta kuljetuksen aikana. |
Kuljetuslämpötila (ilman akkua) | −30 °C... +70 °C |
Tallennusympäristö | Kuiva sisäympäristö, suojattu kondensaatiolta. Suhteellinen kosteus: max 95%, tiivistymätön |
Varastointilämpötila ilman paristoja | −20 °C... +60 °C |
Tietoja näistä tiedoista
Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta. |
Julkaisupäivä 2026-07-01
Vaatimustenmukaisuus ja säännösten noudattaminen
Toimitusaika, takuu ja ehdot
Toimitusaika, takuu ja ehdot | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Takuuaika[a] | Tuotteella on kahden (2) vuoden takuu valmistusvirheiden varalta. | ||||||||||||||||||||||||||||||||||||||||||||||||
Erityiset takuuehdot | Katso myös yleiset ehdot. | ||||||||||||||||||||||||||||||||||||||||||||||||
Yleiset ehdot | ALEM09 poikkeuksin, katso. www.milleteknik.se/käyttöehto/ | ||||||||||||||||||||||||||||||||||||||||||||||||
Tuki | Puhelin- ja sähköpostituki on maksutonta takuuaikana. Takuun ulkopuolisista varaosista veloitetaan maksu. | ||||||||||||||||||||||||||||||||||||||||||||||||
Toimitus ja varastointi | |||||||||||||||||||||||||||||||||||||||||||||||||
Toimitusaika[b] | Tai sopimuksen mukaan. Toimitus tehtaalta, kuljetusaika lisätään. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Jos laite hankitaan tukkuliikkeen tai muun jälleenmyyjän kautta, voimassa voivat olla eri takuuehdot. [b] Suurempien tilausten toimitusaika sopimuksen mukaan. | |||||||||||||||||||||||||||||||||||||||||||||||||
Käyttö ja kunnossapito
Käyttö | Tiedot | Lisätietoja | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ympäristö | |||||||||||||||||||||||||||||||||||||||||||||||||
Käyttölämpötila (suositus) | +15°C... +25°C | ||||||||||||||||||||||||||||||||||||||||||||||||
Käyttölämpötila (sallittu)[a] | +5°C... +40°C | Luokka 1 standardin EN 50131-6/EN 60839-11 mukaisesti | |||||||||||||||||||||||||||||||||||||||||||||||
Virtalähteen kuormitus | 80 % | Keskimääräinen kuormitus ei saa ylittää 80 % virtalähteen nimellistehosta. | |||||||||||||||||||||||||||||||||||||||||||||||
Ilmanvaihto kotelon edessä ja takana. | 100 mm | Tuuletusaukkoja ei saa tukkia tai peittää. | |||||||||||||||||||||||||||||||||||||||||||||||
[a] Määrittää sallitun ympäristön lämpötila-alueen, jossa tuote voi toimia vahingoittumatta. Katso myös taulukko akun kestosta. | |||||||||||||||||||||||||||||||||||||||||||||||||
Kyllä | Ei | Aikaväli | Lisätietoja |
|---|---|---|---|
✔ | Vuosittain | Mittaa akkujen napajännite. Varmista, ettei keskimääräinen kuorma ylitä 80 % virtalähteen nimellistehosta. |
Sertifioinnit ja hyväksynnät
Täyttää | Direktiivit |
|---|---|
CE. | CE-merkintä (EY) 765/2008 mukaisesti |
EMC | EMC-direktiivi 2014/30/EU |
Sähköturvallisuus (LVD) | Pienjännitedirektiivi 2014/35/EU |
Täyttää | Kyllä | Ei | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
EN50081-1, -2, EN55011, EN55022 (B) ja EN50082-1, -2, EN61000-4-2, -3, -4, -5. | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
UPS täyttää sovellettavat EMC-vaatimukset standardeissa EN 61000-6-3/6-4 (päästöt) ja EN 61000-6-1/6-2 (immuniteetti). | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
EN 62368-1 | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
EN 62040-1 | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
EN 16005[a] | ✘ | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] SINUS UPS on varavoimayksikkö (UPS), joka täyttää EN 62040 -standardisarjan sovellettavat osat. Standardin EN 16005 vaatimustenmukaisuus koskee koko ovijärjestelmää ja kuuluu ovivalmistajalle tai järjestelmäintegra | |||||||||||||||||||||||||||||||||||||||||||||||||
Ympäristötiedot
Ympäristötiedot | J/N | Tiedot | Lisätietoja | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Rakennustavarailmoitus | ✔ | Kyllä, katso iBVD osoitteessa www.milleteknik.se. | - | ||||||||||||||||||||||||||||||||||||||||||||||
REACH-asetus (EY) N:o 1907/2006 | ✔ | Jos sarake on tyhjä, tuote ei kuulu asetuksen piiriin. | |||||||||||||||||||||||||||||||||||||||||||||||
SVHC-aineet, CAS/EY | ✔ | Katso teksti iBVD osoitteessa www.milleteknik.se. Jos merkintä puuttuu. | |||||||||||||||||||||||||||||||||||||||||||||||
RoHS-direktiivi (EU) 2015/863 | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
WEEE 2012/19/EU | ✔ | Jos sarake on tyhjä, tuote ei kuulu direktiivin soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen | |||||||||||||||||||||||||||||||||||||||||||||||
Akkuasetus (EU) 2023/1542 | |||||||||||||||||||||||||||||||||||||||||||||||||
SCIP-numero 2008/98/EY | ✔ | Jos se on tyhjä, SCIP-numeroa ei tarvita. | |||||||||||||||||||||||||||||||||||||||||||||||
Konfliktimineraalit (EU) 2017/821 | ✗/✗/✗/✗/✔ | Ei = kulta, volframi, tantaali, koboltti. Kyllä = Tina | Tina juotoksissa piirilevyissä, jotka on ostettu ruotsalaisen toimittajan kautta. | ||||||||||||||||||||||||||||||||||||||||||||||
Sisältää nanomateriaaleja: EY 1272/2008 | ✗ | Tuote ei sisällä nanomateriaaleja. | |||||||||||||||||||||||||||||||||||||||||||||||
Ekosuunnittelu 2009/125/EY | Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan.Koska asetus voi koskea tiettyjä komponentteja, ilmoitamme asiaankuuluvat tiedot helpottaaksemme asiakkaan valintaa.[a] | ||||||||||||||||||||||||||||||||||||||||||||||||
Konedirektiivi 2006/42/EY | Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivissä (2006/42/EY) tarkoitettu kone. Korvautuu koneasetuksella (EU) 2023/1230, jota sovelletaan vuodesta 2027 alkaen. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Valmiustilan kulutus ja teho. | |||||||||||||||||||||||||||||||||||||||||||||||||
Valmistaja ja alkuperämaa
Liite
Varakäyntiaika
Varakäyntiaika riippuu virtalähteeseen kytketyn kuorman suuruudesta. Jos kuormitus vaihtelee – esimerkiksi ovilukkoja usein käytettäessä – turvajärjestelmän varakäyntiaika lyhenee. Arvioidut varakäyntiajat löytyvät osoitteesta: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/
Kelpoisuusvaatimukset, asennus
Kelpoisuusvaatimukset vaihtelevat maittain. Taulukossa esitetään yhteenveto kansallisesta vaatimuksesta, joka koskee laitteiden kiinteää asennusta ja liitäntää pistorasiaan.
Tuotteen toissijaisella puolella olevat vaihtoehdot, kuten 12 V, 24 V tai 48 V DC, on kytketty vastaavien ohjeiden mukaisesti. Tuotteen verkkoyhteyttä koskevat työt on suoritettava kansallisten kelpoisuusvaatimusten mukaisesti
Asennuksen pätevyysvaatimukset | Kiinteä asennus (230 V) | Pistotulppaliitäntä | Lisätietoja |
|---|---|---|---|
Ruotsi | ✔ | ✗ | Kiinteän asennuksen saa suorittaa sähköalan ammattilainen valtuutetun sähköurakoitsijan valvonnassa (Sähköturvallisuuslaki SS 436 40 00). Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä. |
Norja | ✔ | ✔ | Pätevyysvaatimus koskee myös kiinteästi asennettuja laitteita, joissa on pistorasia. (400 NEK, DSB.) |
Suomi | ✔ | ✗ | Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä. (Tukes, SFS 6000.) |
Tanska | ✔ | ✗ | Pistoke voidaan kytkeä ilman lupaa. Sikkerhedsstyrelsen (Turvallisuusvirasto) |
Saksa | ✔ | ✗ | Kaikki kiinteät asennukset edellyttävät VDE 0100 -standardin mukaista pätevää sähköasentajaa. Pistokkeet voidaan kytkeä ilman lupaa, mutta vain henkilö, jolla on sähkötekniikkaan perehdytetty henkilö (”Elektrotechnisch unterwiesene Person”). |
Vertailutaulukko: EN 50130-5 mukaiset ympäristöluokat (viitataan standardissa EN 50131-6)
Luokka | Tyyppi | Lämpötila-alue |
|---|---|---|
Ympäristöluokka 1 | Lämmitetyt sisätilat (esim. toimistot, asunnot) | +5°C... +40°C |
Ympäristöluokka 2 | Sisätilat (esim. varastot, porraskäytävät; ei lämmitystä). | -10 °C... +40 °C |
Ympäristöluokka 3 | Suojattu ulkotila. | -25° C...+50° C |
Ympäristöluokka 4 | Yleinen ulkotila | -25° C...+60° C |
Viitetaulukko: valmistajan ilmoittama käyttöikä ja suositeltu akun vaihto
Akun suunniteltu elinikä (Design Life)[a] | Vaihtoväli normaalikäytössä (+20 °C) | Vaihtoväli +30 °C lämpötilassa | Vaihtoväli +40 °C lämpötilassa | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3 - 5 vuotta | 2 - 3 vuotta | 1 - 1,5 vuotta | 0,5 - 0,75 vuotta | ||||||||||||||||||||||||||||||||||||||||||||||
6 - 9 vuotta | 5 - 6 vuotta | 2,5 - 3 vuotta | 1,2 - 1,5 vuotta | ||||||||||||||||||||||||||||||||||||||||||||||
10 - 12 vuotta | 6 - 7 vuotta | 3 - 3,5 vuotta | 1,5 - 1,75 vuotta | ||||||||||||||||||||||||||||||||||||||||||||||
15 + vuotta | 10 - 12 vuotta | 5 - 6 vuotta | 2,5 - 3 vuotta | ||||||||||||||||||||||||||||||||||||||||||||||
[a] Pätee valmiustilakäytössä, kun olosuhteet ovat optimaaliset. | |||||||||||||||||||||||||||||||||||||||||||||||||
Tietoja näistä tiedoista
Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta. |
Julkaisupäivä 2026-07-01
Osoite ja yhteystiedot
Milleteknik AB |
Ögärdesvägen 8 B |
S-433 30 Partille |
Ruotsi |
+46 31 340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
[1] Käännökset muilla kielillä kuin ruotsiksi ovat vain ohjeellisia, eikä niitä tarkisteta turvallisesti. Käännökset on aina tarkistettava ruotsinkieliseen alkuperäiskappaleeseen oikeiden tietojen varmistamiseksi
