Installation och driftsättning
Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
UPS SINUS 300W 2HE | 2U02U0021FP003 | 52 137 92 |
Offline UPS från Milleteknik
Teknisk beskrivning
Kompakt rackmonterad UPS i 2 HE för 19" rack med 300 W kontinuerlig effekt och plats för 2 × 12 V 20 Ah batterier. Förberedd för kommunikation via reläutgångar samt möjlighet till Modbus och kompatibel med extern batteribox (4 × 12 V 20 Ah).
Revisioner och om detta dokuments utgåva
Gällande och senast publicerad utgåva av detta dokument finns på www.milleteknik.se.
Detta dokuments giltighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande.
Bruksanvisning på svenska i original[1].
Bruksanvisning, tekniska data och översättningar av desamma kan innehålla fel. Det är alltid installatörens ansvar att installera produkten på ett säkert sätt.
Symboler
Symbol | Benämning | Förklaring |
|---|---|---|
 | Varning | Risk för elektrisk stöt, felaktig installation eller varma ytor. Förekommer i vissa manualer. |
 | Notera | Används för kompletterande information som förtydligar texten. |
 | Försiktighet / viktigt | Anger risk för skada på utrustning eller driftstörning. Används även för information som är viktig men inte säkerhetsrelaterad. |
 | Tips | Visar praktiska råd eller genvägar för installation, drift eller service. |
 | CE-märkning | Produkten uppfyller tillämpliga EU-direktiv och harmoniserade standarder. |
 | Läs manualen | Läs manual före installation och service. |
 | Släng ej i hushållsavfall | Produkten omfattas av WEEE-direktivet och får inte slängas med hushållsavfall, den skall återvinnas och lämnas till återvinningscentral. |
 | Återvinning | Emballage, produkter och annat material som ej innehåller elektronik skall återvinnas enligt lokala miljöbestämmelser. |
Installation - allmän information - UPS
Installation ska utföras av behörig elektriker enligt gällande nationella elinstallationsregler.
Produkten är av skyddsklass I och ska anslutas till jordad 230 V AC-krets. UPS-enhetens utgång kan vara spänningssatt även när inkommande nätspänning är frånkopplad, eftersom ansluten last kan matas från batteridrift.
En huvudbrytare enligt IEC 60947-1 ska finnas i den fasta installationen. Brytaren ska vara lätt åtkomlig och märkt med dess funktion.
Inkommande matningskabel ska dimensioneras enligt gällande installationsregler och skyddas med lämplig säkring.
Utgående 230 V AC från UPS ska installeras så att det tydligt framgår att kretsen kan vara reservkraftsmatad.
AC-kablar och lågspänningskablar får inte dras tillsammans. Håll separata kabelrännor eller buntar.
Kontrollera att skyddsjord (PE) är korrekt ansluten innan spänning slås till.
Kontrollera att både inkommande och utgående 230 V AC är korrekt anslutna innan driftsättning.
Säkerställ fri luftcirkulation runt kapslingen, minst 100 mm om inget annat anges. Ventilationsöppningar får inte täckas.
Produkten är avsedd för inomhusmontage i normal miljö, föroreningstal 2 och inomhus klass 1.
Kabelarea för inkommande och utgående 230 V AC ska vara minst 1,5 mm², om inget annat anges i produktens tekniska data. Kabelarea och avsäkring ska alltid anpassas efter produktens märkström och gällande installationsregler.
Kapsling
Allmänna monteringsanvisningar
Montering inomhus i 19" rack
Produkten ska monteras i ett standardiserat 19" rack eller skåp med tillräcklig bärighet för kapslingens vikt inklusive batterier.
Enheten bör monteras på bekväm arbetshöjd, normalt mellan 1,4 och 1,8 m.
Enheten monteras horisontellt i racket med medföljande racköron eller motsvarande fästen.
Kontrollera att rackets stolpar är korrekt justerade och att avståndet motsvarar 19"-standarden (465–470 mm mellan stolparnas innerkant).
Vid montage skall korgmuttrar eller låsbrickor användas för att säkerställa att skruvarna sitter ordentligt.
Blockera inte luftflödet på fram- eller baksida.
Batterier ska alltid placeras enligt anvisning och får inte blockera ventilationsöppningar eller kablage.
Montering ska utföras enligt gällande installationsregler och av behörig installatör.
Skruv
Detta avsnitt anger rekommenderade skruv för montering. Tabellen visar antal skruvar och minsta rekommenderad dimension.
För rackmontage används M6 med korgmutter.
Angiven skruvlängd är minsta tillåtna längd.
Monteringshål och avstånd
Vikt med batterier
Nettovikt utan batterier | Batterityp | Antal | Batterier / vikt per styck | Vikt med batterier |
|---|---|---|---|---|
13 kg | 20 Ah | 2 | 6,0 kg | 25 kg |

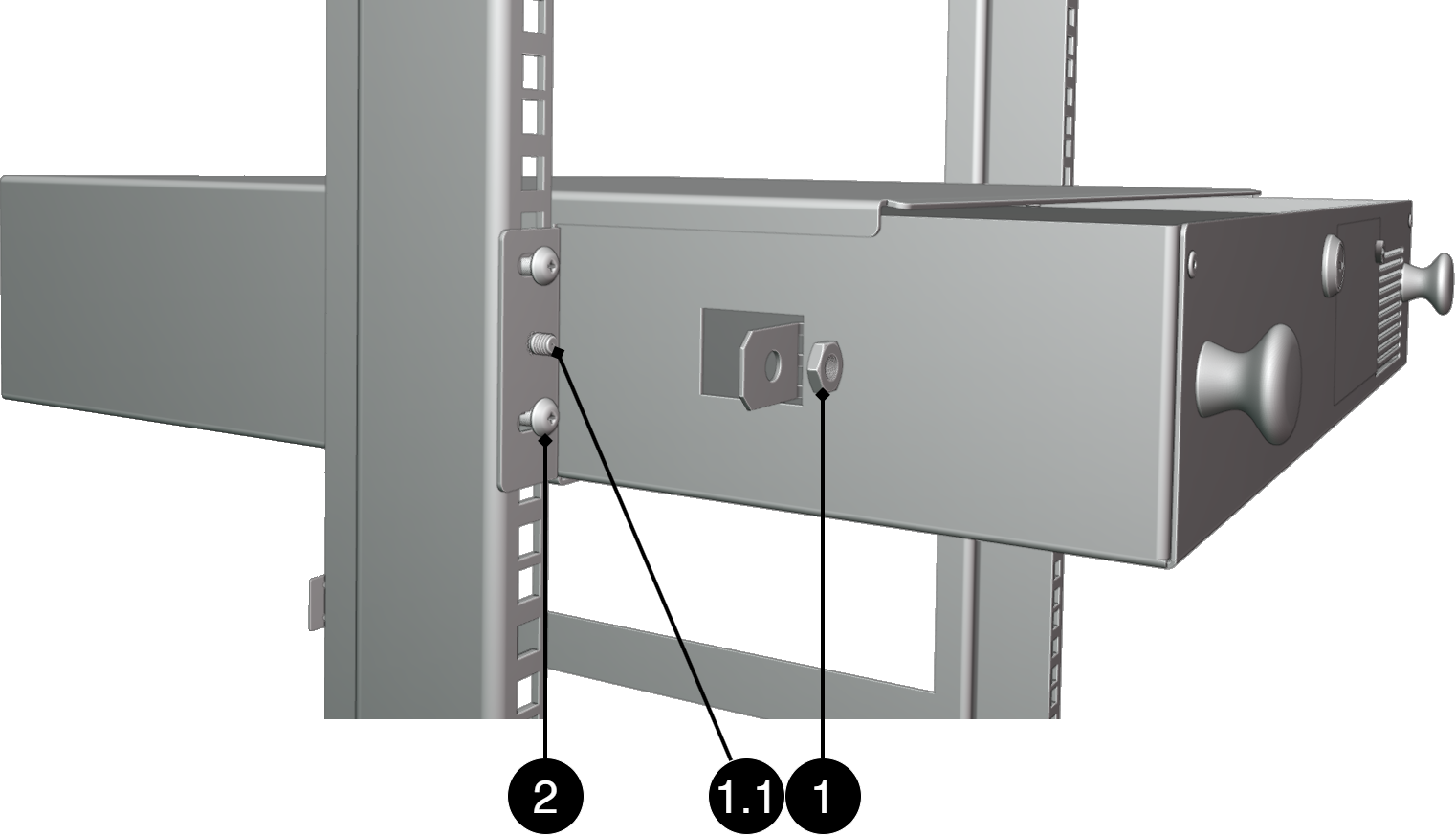

Montering av 19" rack-låda
Kontrollera att locket är fäst med medföljande muttrar.
Placera lådan i önskad position i 19" racket.
Skruva fast lådan på bägge sidor i rackprofilen med skruvar avsedda för 19" rack.
Varning
Sätt inte i batterierna förrän rack-lådan är korrekt monterad och säkert fastsatt i racket. Batteriernas vikt kan göra lådan instabil om den inte är ordentligt fastskruvad.
Nr | Förklaring |
|---|---|
1, 1.1 | Mutter för fastsättning av lock. Mutter medföljer. |
2 | Skruv för montering i 19" rack. Skruv medföljer ej. |

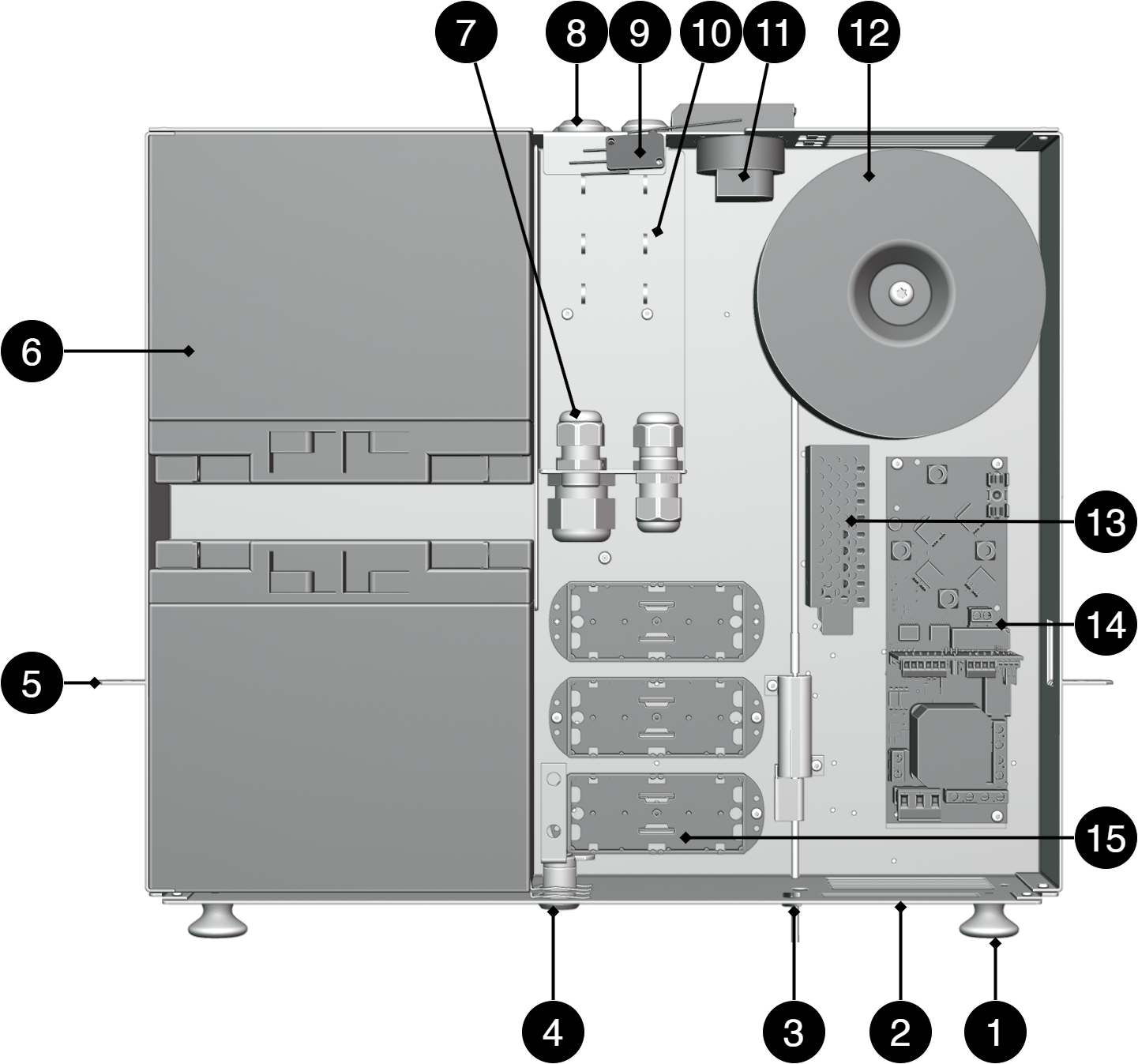

Komponentöversikt
Komponentöversikt
Nr | Förklaring |
|---|---|
1 | Knopp för att dra ut lådan. |
2 | Kapsling plåt. |
3 | Indikeringsdiod. |
4 | Lås. |
5 | Fäste för mutter i 19" rack-stativ. |
6 | Plats för batterier. Batterier ingår ej utan beställs separat. |
7 | Dragavlastning för kablage. |
8 | Kabelgenomföringar. |
9 | Sabotagekontakt. |
10 | Plats för buntband för att stripa kabel. |
11 | Kontakt för utgående 230 V AC. |
12 | Transformator. |
13 | Nätaggregat. |
14 | Moderkort. |
15 | Plats för tillvalskort, tillgänglighet för tillval varierar med konfiguration. |

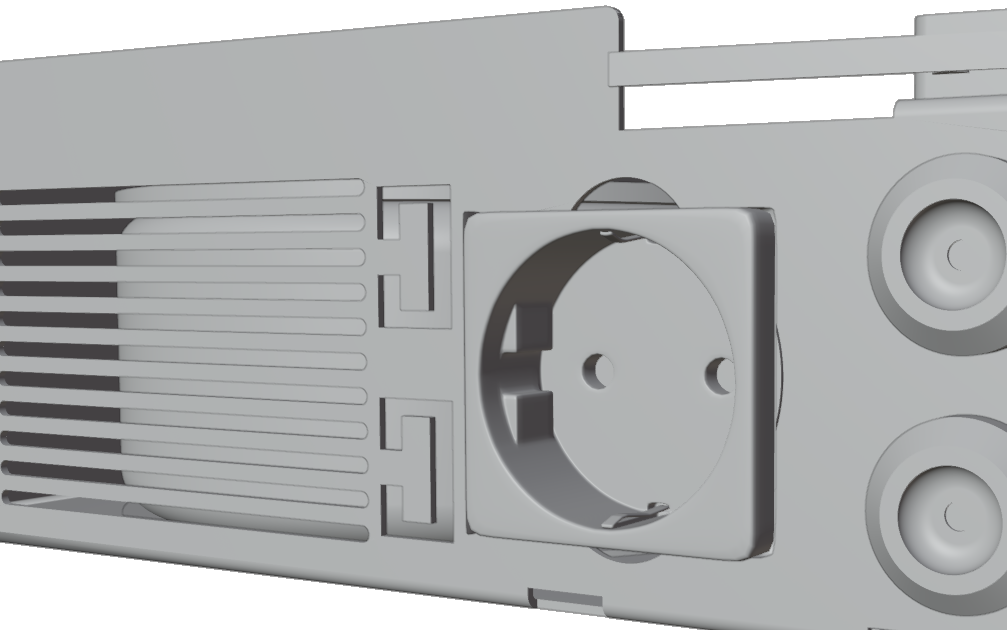

Anslut 230 V ut
Anslut last till uttaget på baksidan av lådan. Uttaget är reservkraftsmatat och kan vara spänningssatt vid batteridrift.

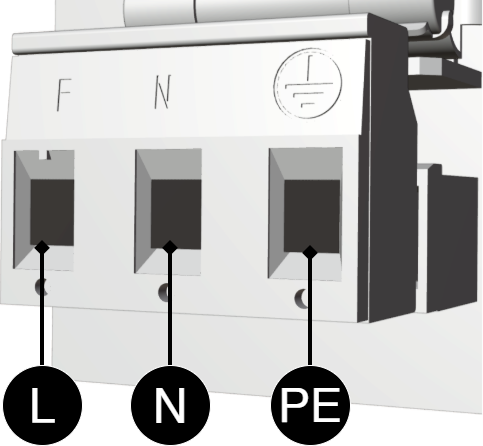

Anslutning av matningsspänning, 230 V AC
Innan anslutning ska matningskretsen vara frånkopplad och spänningslös. Kontrollera att ledararea och kabeltyp uppfyller gällande installationsregler samt att dragavlastning och isolationsnivåer följer kraven för 230 V AC-installationer.
Efter anslutning ska samtliga skruvanslutningar kontrolleras och dras åt. Spänningssättning får endast ske efter att mekaniskt skydd, kåpor och kapsling har återmonterats och uppfyller beröringsskydd enligt EN 62368-1.
Viktigt
Installation och anslutning av 230 V AC får endast utföras av behörig elinstallatör enligt SS 436 40 00.
L (Fas) – anslut den inkommande fasledaren.
N (Neutral) – anslut den inkommande neutralledaren (nollan).
PE (Skyddsjord) – anslut skyddsjord till avsedd jordplint. Skyddsjord är obligatorisk för att upprätthålla utrustningens föreskrivna skyddsnivå (skyddsklass I).
Beteckning | Förklaring |
|---|---|
L | Fas. |
N | Neutral (nolla) |
PE | Jord. |

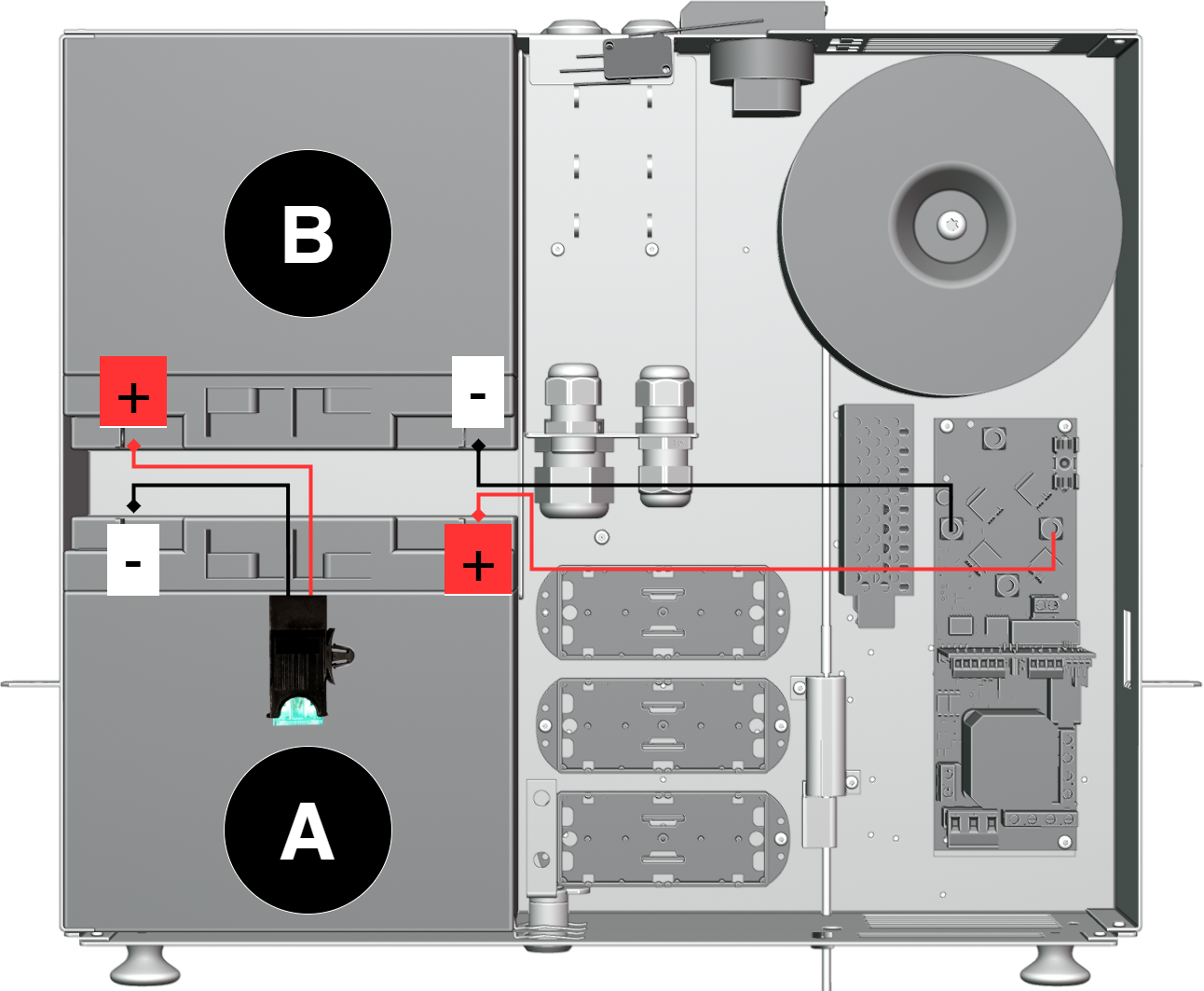

Batterier - inkoppling
Inkoppling batterier
Observera
Batterisäkring ska monteras först efter att batterierna är korrekt anslutna. Konfigurationen kan skilja sig åt beroende på produkt.
Viktigt
Täck över polerna på batteri B innan batteri A monteras. Det minskar risken för kortslutning vid montering.
Kontrollera att nätspänningen är frånkopplad innan batterier ansluts.
Kontrollera batteriernas polaritet.
Anslut svart batterikabel till batteriet B:s minuspol (-).
Montera säkringshållare på batteri B.
Anslut röd batterikabel till batteri A:s plus (+).
Anslut säkringshållare på batteri A.
Montera batterisäkringen i säkringshållaren.
Kontrollera att samtliga anslutningar sitter ordentligt och att polariteten är korrekt.
För att driftsätta enheten, följ stegen för driftsättning.
Driftsättning - hur enheten skall startas
Fara
Personskada eller död kan uppstå om enheten är kopplad till elnät eller spänningssatt vid nedmontering / flytt.
Anslut last.
Anslut batterier.
Anslut nätspänning.
Koppla in nätspänning.

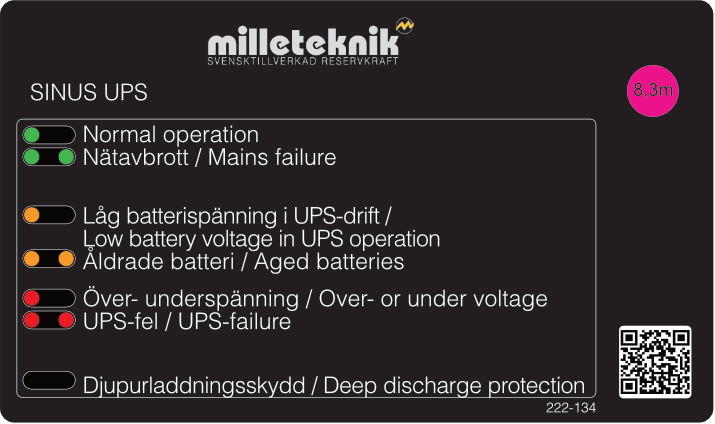

Larm, varningar och status på indikeringsdiod
Indikering | Text på panel | Förklaring |
|---|---|---|
Fast grönt sken | Normal operation | En grön lysdiod lyser. Indikerar att allt fungerar som det ska. |
Blinkande grönt | Nätavbrott / Mains failure | Indikerar att nätspänningen har brutits och att enheten drivs av batteri. |
Fast orange sken | Låg batterispänning i UPS-drift / Low battery voltage in UPS operation | Varnar för att batterikapaciteten börjar ta slut under batteridrift. |
Blinkande orange | Åldrade batteri / Aged batteries | Indikerar att batterierna har förlorat sin kapacitet och behöver bytas ut. |
Fast rött sken | Över- underspänning / Over- or under voltage | Indikerar att spänningen ligger utanför tillåtna gränsvärden. |
Blinkande rött | UPS-fel / UPS-failure | Indikerar ett internt fel på UPS-enheten. |
Inga lysdioder lyser (helt släckt) | Djupurladdningsskydd / Deep discharge protection | Indikerar att systemet har stängt av sig helt för att skydda batterierna mot skadlig djupurladdning. |
Säkerhetsinformation – service och felsökning, UPS
Bryt inkommande nätspänning innan service, batteribyte, mätning eller felsökning påbörjas.
Observera att UPS-enhetens utgång kan vara spänningssatt även när inkommande nätspänning är frånkopplad. Koppla från ansluten last och kontrollmät 230 V AC ut innan arbete påbörjas.
Ta ur batterisäkring, koppla från batterikontakt eller slå av automatsäkring innan arbete utförs på DC-sidan.
Kontrollera att inkommande 230 V AC, utgående 230 V AC, skyddsjord och batterianslutningar är korrekt anslutna innan enheten åter spänningssätts.
Produkten kan innehålla komponenter som blir varma vid drift. Undvik att röra interna delar direkt efter att strömmen brutits.
Om säkringar löser ut upprepade gånger, koppla bort enheten och kontakta Milletekniks tekniska support.
Vid misstanke om skada, vätskepåverkan eller lukt av bränt får produkten inte användas förrän den kontrollerats av behörig personal.
Under drift ska kapslingen vara stängd och låst, om enheten har lås.
Endast auktoriserad servicepersonal får utföra reparationer på enheten.
Använd endast originalsäkringar och batterier av samma typ och värde som anges i manual eller produktblad.
Problem | Möjlig orsak | Åtgärd |
|---|---|---|
Ingen spänning ut från UPS. | Inkommande nätspänning saknas, batterier är urladdade, batterisäkring saknas eller lastutgång är frånkopplad. | Kontrollera inkommande matning, batterianslutningar, batterisäkring och ansluten last. |
UPS går över till batteridrift. | Inkommande nätspänning saknas eller ligger utanför tillåtet område. | Kontrollera inkommande 230 V AC och säkring i matande krets. |
Last fungerar inte vid nätavbrott. | Batterier är urladdade, frånkopplade, felkopplade eller har för låg kapacitet. | Kontrollera batterispänning, polaritet, batterisäkring och batteriernas skick. |
Kort reservdrifttid. | Batterierna är inte fulladdade, åldrade eller lasten är högre än beräknat. | Låt batterierna laddas upp. Det kan ta upp till 72 timmar innan batterierna är fulladdade. Kontrollera last och batteriernas skick. |
Säkring löser ut. | Kortslutning, överbelastning, felkopplad last eller fel i batterikablage. | Bryt inkommande nätspänning och kontrollera både AC- och DC-sida innan säkringen byts. |
UPS larmar. | Batterifel, överlast, nätfel, temperaturfel eller internt fel beroende på modell. | Kontrollera indikering, panel eller manual för aktuell larmförklaring. |
Enheten blir varm. | Hög belastning, otillräcklig ventilation eller för hög omgivningstemperatur. | Kontrollera att märkström inte överskrids och att luftflöde finns runt kapslingen. |
Om problemet kvarstår efter dessa kontroller, kontakta Milletekniks support och ange produktbeteckning, serienummer och en kort felbeskrivning.
Produktblad - strömförsörjning / batteribackup
Produktblad
Offline UPS från Milleteknik
Artikelinformation
Tabellen visar namn, artikelnummer och e-nummer för produkten
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
UPS SINUS 300W 2HE | 2U02U0021FP003 | 52 137 92 |
Teknisk beskrivning
Kompakt rackmonterad UPS i 2 HE för 19" rack med 300 W kontinuerlig effekt och plats för 2 × 12 V 20 Ah batterier. Förberedd för kommunikation via reläutgångar samt möjlighet till Modbus och kompatibel med extern batteribox (4 × 12 V 20 Ah).
Användningsområden
Användningsområden | Ja | Nej |
|---|---|---|
Avsedd för att säkerställa avbrottsfri drift av kritisk utrustning i säkerhets- och kommunikationssystem. | ✔ |
Elektriska data
Elektriska data | |
|---|---|
Matningsspänning | 230 V AC, +/- 10% , 47 Hz- 63 Hz |
Laddström | Max 5 A |
Spänning ut | 230 V AC, +/- 10%, 47 Hz- 63 Hz |
Märkeffekt (W) | 300 W |
Batteri
Kapsling och mekanik
Kapsling och mekanik | |
|---|---|
Typ | Kapsling för 19" rack |
IP-klass | IP20 |
Material | Pulverlackerad plåt |
Färg | Svart |
Höjdenheter | 2 |
Kabelgenomföringar | 6 st |
Lås | ✔ 2 st. nycklar medföljer |
Fläkt i kapsling | ✘ |
Montering, installation och behörighetskrav
Montering | Ja | Nej |
|---|---|---|
19" rack | ✔ |
Installation | Ja | Nej |
|---|---|---|
Fast installation | ✔ |
Mått, vikt och förpackningsinformation
Nettovikt | Vikt med emballage |
|---|---|
13,0 kg | 13,3 kg |
Emballage, transport och lagring | |
|---|---|
Emballage | Kartong och stötskydd i plast |
Antal i förpackning | 1 st |
Förpackningstyp (GS1 T0137) | BX-låda |
Villkor EUR pall | EUR-pall får ej staplas under transport eller lagring. Stapling kan medföra skador på produkt och förpackning. |
Transportmiljö | Produkten ska skyddas mot kondens och direkt nederbörd under transport. |
Transporttemperatur (utan batteri) | −30 °C till +70 °C |
Lagringsmiljö | Torr inomhusmiljö, skyddad mot kondens. Relativ luftfuktighet: max 95 %, ej kondenserande. |
Lagringstemperatur utan batterier | −15°C till +60 °C |
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
Publiceringsdatum 2026-07-01
Compliance och regelefterlevnad
Leveranstid, garanti och villkor
Leveranstid, garanti och villkor | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Garantitid[a] | Produkten har två (2) års garanti mot tillverkningsfel. | ||||||||||||||||||||||||||||||||||||||||||||||||
Särskilda garantivillkor | Batterier och förslitningsdelar omfattas ej av garanti. Se även allmänna villkor. | ||||||||||||||||||||||||||||||||||||||||||||||||
Allmänna villkor | ALEM09 med undantag, se: www.milleteknik.se/villkor/ | ||||||||||||||||||||||||||||||||||||||||||||||||
Support | Telefonsupport och support via e-post under garantitidens giltighet är kostnadsfri. För reservdelar som inte omfattas av garanti tillkommer kostnad. | ||||||||||||||||||||||||||||||||||||||||||||||||
Leverans och lager | |||||||||||||||||||||||||||||||||||||||||||||||||
Leveranstid[b] | 10 arbetsdagar. Eller enligt överenskommelse. Leveranstid räknas från fabrik, transporttid tillkommer. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Köps enheten via grossist eller annan leverantör kan andra villkor för garanti gälla. [b] Vid större beställningar sker leveranstid, enl. ö.k. | |||||||||||||||||||||||||||||||||||||||||||||||||
Drift och underhåll
Drift | Data | Övr. info | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Miljö | Inomhus, miljöklass 1. | ||||||||||||||||||||||||||||||||||||||||||||||||
Driftstemperatur (rekommenderad) | +15°C till +25°C | ||||||||||||||||||||||||||||||||||||||||||||||||
Driftstemperatur (tillåten)[a] | +5°C till +40°C | Klass 1 enligt EN 50131-6 / EN 60839-11 | |||||||||||||||||||||||||||||||||||||||||||||||
Belastning, nätaggregat | 80% | Medelbelastning får ej överstiga 80 % av nätaggregatets märkkapacitet. | |||||||||||||||||||||||||||||||||||||||||||||||
Ventilation, framför och bakom kapslingen. | 100 mm | Ventilationsöppningar får inte blockeras eller täckas. | |||||||||||||||||||||||||||||||||||||||||||||||
[a] Anger det tillåtna omgivningstemperaturområdet där produkten kan fungera utan att ta skada. | |||||||||||||||||||||||||||||||||||||||||||||||||
Ja | Nej | Intervall | Övr. info |
|---|---|---|---|
✔ | Årligen | Batteripolspänning skall mätas. Kontrollera att medelbelastning ej överstiger 80 % av nätaggregatets märkkapacitet. |
Certifieringar och godkännanden
Uppfyller | Direktiv |
|---|---|
CE | CE-märkning enligt (EC) 765/2008 |
EMC | EMC Direktivet 2014/30EU |
El (LVD) | Lågspänningsdirektivet: 2014/35/EU |
Uppfyller | Ja | Nej | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
EN50081-1,-2, EN55011, EN55022(B) och EN50082-1,-2, EN61000-4-2,-3,-4,-5. | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
UPS-enheten uppfyller tillämpliga EMC-krav enligt EN 61000-6-3/6-4 (emission) och EN 61000-6-1/6-2 (immunitet). | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
EN 62368-1 | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
EN 62040-1 | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
EN 16005[a] | ✘ | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] SINUS UPS är en reservkraftsenhet (UPS) som uppfyller tillämpliga delar av standardserien EN 62040. Efterlevnad av EN 16005 avser det kompletta dörrsystemet och åvilar dörrtillverkaren eller systemintegratören. | |||||||||||||||||||||||||||||||||||||||||||||||||
Miljödata
Miljödata | J/N | Information | Övr. info. | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Byggvarudeklaration | ✔ | Ja, se iBVD på www.milleteknik.se. | - | ||||||||||||||||||||||||||||||||||||||||||||||
REACH informationsplikt (EG) nr 1907/2006 | ✔ | Ja, se DoC på www.milleteknik.se Produkten uppfyller REACH-förordningen (EG) nr 1907/2006. | Om tomt omfattas ej produkten. | ||||||||||||||||||||||||||||||||||||||||||||||
SVHC ämnen, CAS / EG | ✔ | Ja, bly, 7439-92-1 / 231-100-4 | Om text, se iBVD på www.milleteknik.se. Om tomt=ämne saknas. | ||||||||||||||||||||||||||||||||||||||||||||||
Omfattas av RoHS-direktivet, (EU)2015/863 | ✔ | Ja, se DoC på www.milleteknik.se | Om tomt omfattas produkten ej av RoHS. | ||||||||||||||||||||||||||||||||||||||||||||||
WEEE 2012/19/EU | ✔ | Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU). | Om tomt omfattas ej produkten. Uttjänta produkter ska lämnas till återvinningscentral. | ||||||||||||||||||||||||||||||||||||||||||||||
Batteriförordningen (EU) 2023/1542 | Om tomt omfattas ej produkten. | ||||||||||||||||||||||||||||||||||||||||||||||||
SCIP-nr 2008/98/EG | ✔ | Ja, registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG). | Om tomt behövs ej SCIP-nr. | ||||||||||||||||||||||||||||||||||||||||||||||
Konfliktmineraler (EU) 2017/821 | ✗/✗/✗/✗/✔ | Nej=Guld, Volfram, Tantal, Kobolt. Ja=Tenn. | Tenn i lödningar i kretskort som köps in via svensk leverantör. | ||||||||||||||||||||||||||||||||||||||||||||||
Innehåller nanomaterial: EG 1272/2008 | ✗ | Produkten innehåller ej nanomaterial. | |||||||||||||||||||||||||||||||||||||||||||||||
Ekodesign 2009/125/EG | Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information[a], där det är tillämpligt, för att ge våra kunder trygghet i sitt val. | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektiv 2006/42/EG | Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). Kommer att ersättas av Maskinförordningen (EU) 2023/1230, som börjar tillämpas 2027. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standbyförbrukning och effekt. | |||||||||||||||||||||||||||||||||||||||||||||||||
Tillverkare och ursprungsland
Bilaga
Reservdrifttid vid batteridrift
Reservdrifttiden vid batteridrift beror på hur stor belastning som är ansluten till strömförsörjningen. Om belastningen varierar påverkas också den tid som batterierna kan driva säkerhetssystemet vidare. För en uppskattning av reservdrifttider, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/
Behörighetskrav, installation av nätanslutning
Krav på behörighet varierar mellan länder. Tabellen sammanfattar nationella krav för fast installation respektive anslutning av utrustning med stickkontakt.
Tillval på produktens sekundärsida, exempelvis 12 V, 24 V eller 48 V DC, ansluts enligt respektive anvisning. Arbete på produktens nätanslutning ska utföras enligt nationella krav på behörighet.
Behörighetskrav för Installation | Fast installation (230 V AC) | Stickkontakt | Övr. info |
|---|---|---|---|
Sverige | ✔ | ✗ | Fast installation får utföras av tekniker men ska ske under behörig installatörs ansvar. (Elsäkerhetslagen, SS 436 40 00) Stickkontakt får anslutas utan behörighet. |
Norge | ✔ | ✔ | Krav på behörig elektriker även för utrustning med stickkontakt i fasta installationer. (NEK 400, DSB) |
Finland | ✔ | ✗ | Stickkontakt får anslutas utan behörighet. (Tukes, SFS 6000) |
Danmark | ✔ | ✗ | Stickkontakt får anslutas utan behörighet. (Sikkerhedsstyrelsen) |
Tyskland | ✔ | ✗ | All fast installation kräver behörig elektriker enligt VDE 0100. Stickkontakt får anslutas utan behörighet, men endast av person med grundläggande elkunskap (”Elektrotechnisch unterwiesene Person”). |
Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)
Klass | Typ | Temperaturintervall |
|---|---|---|
Miljöklass 1 | Uppvärmt inomhus (typ kontor/bostad). | +5°C till +40°C |
Miljöklass 2 | Allmänt inomhus (typ lager/trapphus, ej temperaturstyrt). | -10°C till +40°C |
Miljöklass 3 | Skyddat utomhus. | -25°C till +50°C |
Miljöklass 4 | Allmänt utomhus. | -25°C till +60°C |
Referenstabell: tillverkares angivna livslängd och rekommenderat batteribyte
Batterityp (Design Life)[a] | Batteribytestid i normal drift, +20°C. | Byte vid varm drift, +30°C | Byte vid varm drift, +40°C | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3 - 5 år | 2 - 3 år | 1 - 1,5 år | 0,5 - 0,75 år | ||||||||||||||||||||||||||||||||||||||||||||||
6 - 9 år | 5 - 6 år | 2,5 - 3 år | 1,2 - 1,5 år | ||||||||||||||||||||||||||||||||||||||||||||||
10 - 12 år | 6 - 7 år | 3 - 3,5 år | 1,5 - 1,75 år | ||||||||||||||||||||||||||||||||||||||||||||||
15 + år | 10 - 12 år | 5 - 6 år | 2,5 - 3 år | ||||||||||||||||||||||||||||||||||||||||||||||
[a] Gäller vid helt outnyttjat batteri som är lagrat under optimala förhållanden. | |||||||||||||||||||||||||||||||||||||||||||||||||
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
Publiceringsdatum 2026-07-01
Adress och kontaktuppgifter
Milleteknik AB |
Ögärdesvägen 8 B |
433 30 Partille |
Sverige |
031-340 02 30 |
info@milleteknik.se |
www.milleteknik.se |
[1] Översättning på annat språk än svenska är endast vägledande och ej säkert granskade. Översättning skall alltid kontrolleras mot det svenska originalet för att säkerställa korrekt information.
