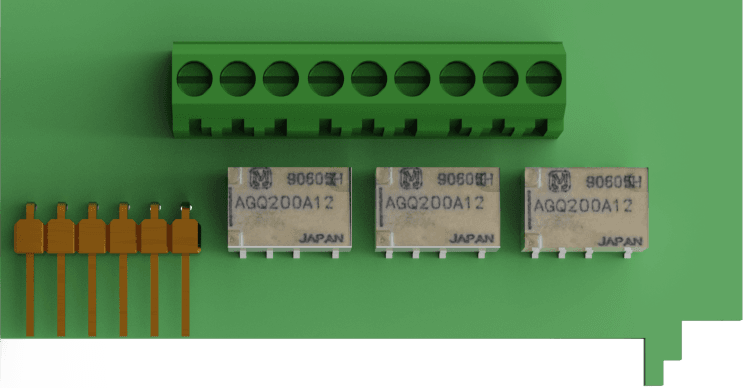

Tekniska specifikationer Relay card NOVA series PRO1
Med tre reläutgångar för system som levererats med PRO1-moderkort.
Installation och driftsättning
Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.

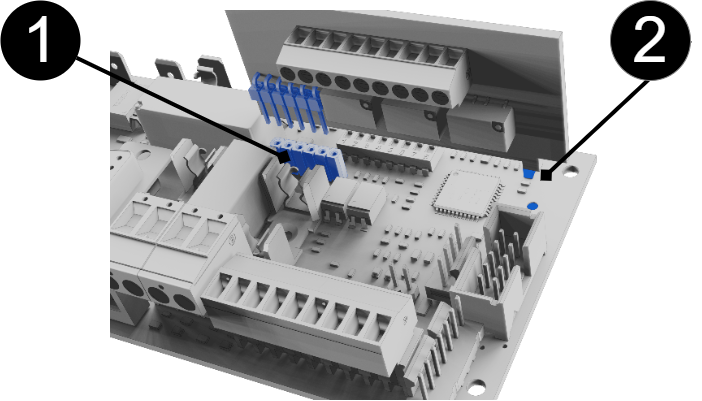

Montering
Kortet monteras mot mötande stiftlist (1).
Kortet stabliseras genom att trycka fast kortet så att piggen möter hålet (2).

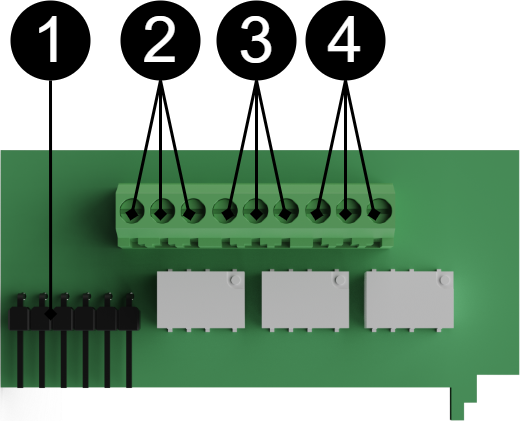

Kortbeskrivning och anslutningar
Nr | Förklaring |
|---|---|
1 | Stiftlist |
2 | Nätbortfallslarm: NC/CO/NC. |
3 | Summalarm: : NC/CO/NC. |
4 | Larm för låg systemspänning : NC/CO/NC. |
Tekniska data
Artikelnummer | A-AL0024TEQ01 |
Produktbeskrivning | Tillvalskort till PRO1 med tre relä. |
Larm, nätavbrott (relä 1) | NC/CO/NO |
Larm, summalarm, (relä 2) Summalarm: Säkringsfel, sabotagabrytare, laddarfel överspänning, laddarfel underspänning, cellfel / ej anslutet batteri, låg batterispänning vid nätavbrott, åldrat batteri. | NC/CO/NO |
Larm, låg systemspänning (relä 3) | NC/CO/NO |
Om översättning av detta dokument
Bruksanvisning och andra dokument är i originalspråk på svenska. Andra språk kan vara maskinöversatta och/eller ej granskade, fel kan förekomma.
Om detta dokument
Detta dokument kan ändras utan föregående meddelande.
Alla uppgifter publiceras med reservation för tryckfel.
