Asennus ja käyttöönotto

Asennus- ja käyttöönotto-ohjeet.

Nimikeke, artikkelinumero ja sähköpostinumero

Taulu 1. Nimikeke, artikkelinumero ja sähköpostinumero

Nimikeke

Tuote nro.

Sähkönumero

Kameran kiinnityssarja UT M: lle

A-CA00000CM01

52 579 77

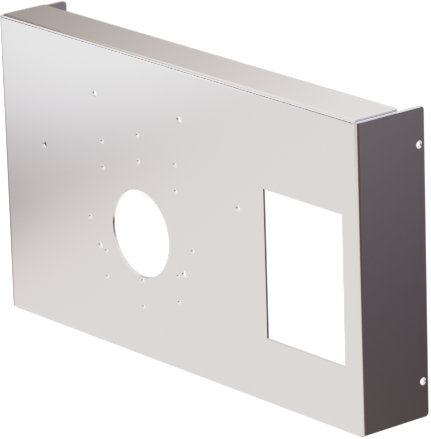

Tuotekuva


Tekninen kuvaus

UT M -kamerakiinnikkeen asennuslevy mahdollistaa kamerayksiköiden vakaan ja turvallisen asennuksen ulkotiloissa. Sarja koostuu ruuviliitoksista ja ohutlevyosista, jotka takaavat korkean mekaanisen vakauden ja pitkän käyttöiän myös ankarissa sääolosuhteissa. Ratkaisu soveltuu kameroiden ja niihin liittyvien laitteiden asentamiseen koteloon ja mahdollistaa asianmukaisen kuormanjakautumisen ja turvallisen kiinnityksen. Kaikki komponentit ovat korroosionkestäviä ja mitoitettu vastaamaan UT M: n mekaanisia vaatimuksia. Tämä sarja sisältää kaikki osat, jotka ovat välttämättömiä kameran täydelliseen ja turvalliseen asennukseen

Taulu 2. Nopeita faktoja

Pikafaktat

Tarvikkeet

Ulkokaapit.

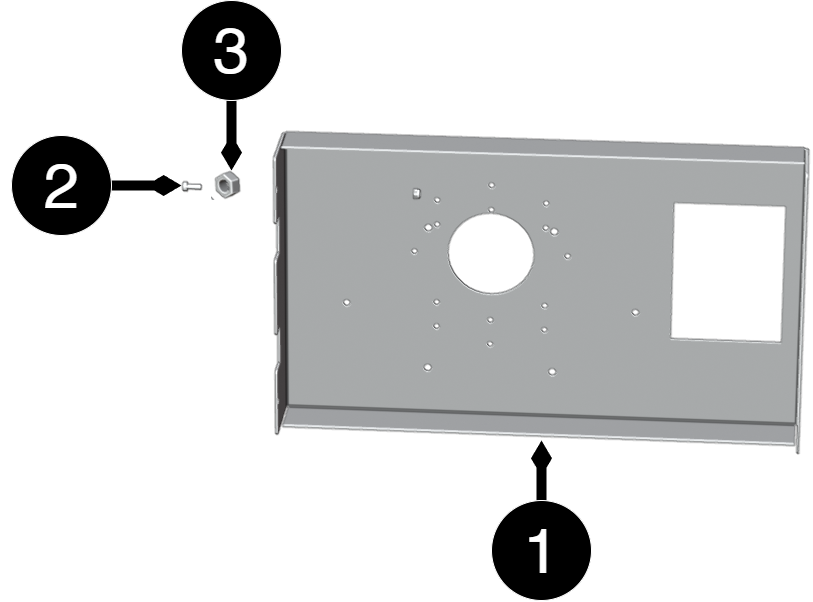

Osaluettelo

Komponenttien yleiskatsaus Asennussarjat

Taulu 3. Komponenttien yleiskatsaus

Ei.

Selitys

Koko

Numero

1

Levy kameran kiinnittämiseen

-

1

2

Ruostumaton teräs ruuvi

M3x8

4

3

Ruostumaton mutteri

M6LM

4



Tärkeää

Jos haluat porata kaapissa, käytä porausporaa, 20 mm.

Kotelo

Yleiset kokoonpano-ohjeet

Asennusvaihtoehdot ja lisävarusteet

asennuksen varmistamiseksi tarjoamme useita räätälöityjä kiinnikkeitä UT-sarjan koteloihimme (S, M ja L). Alla olevassa matriisissa näet, mitkä vaihtoehdot ovat yhteensopivia

Huomaa, että seinäkiinnike on aina vakiona kaikissa malleissa. Pylvään asennukseen tai ylimääräisen aurinkosuojan tarpeisiin tarvitaan erilliset lisävarustepaketit

Taulu 4. Matriisikiinnike

Lisävarusteet

Kotelo

Kameran kiinnityssarja UT M: lle

ULOS M

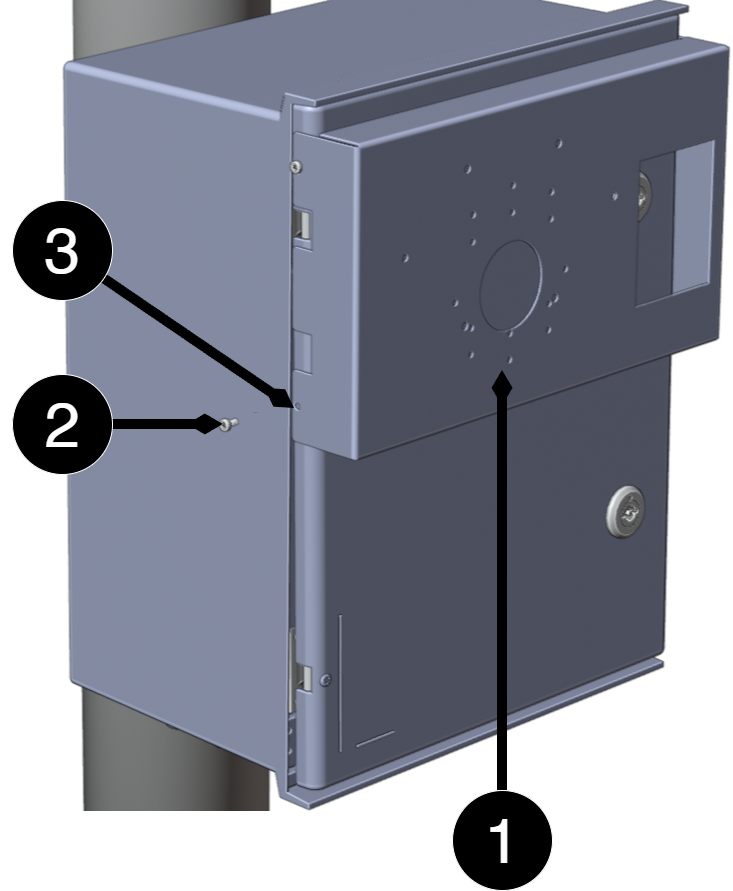

Levyn kiinnittäminen koteloon


Tärkeää

Jos haluat porata kaapissa, käytä porausporaa, 20 mm.

Taulu 5. Asenna kameralevy koteloon

Ei.

Selitys

1

Kameralevy

2

Ruuvi, kohtaa mutterin oven sisäpuolella

3

ruuvi



Tuoteseloste - Tekniset tiedot

Tuoteseloste - virtalähde Milleteknikiltä

Tuotekuva


Kohteen tiedot

Taulukossa näkyy tuotteen nimi, osanumero ja sähköpostiosoite

Nimikeke, artikkelinumero ja sähköpostinumero
Taulu 6. Nimikeke, artikkelinumero ja sähköpostinumero

Nimikeke

Tuote nro.

Sähkönumero

Kameran kiinnityssarja UT M: lle

A-CA00000CM01

52 579 77



Tekninen kuvaus

UT M -kamerakiinnikkeen asennuslevy mahdollistaa kamerayksiköiden vakaan ja turvallisen asennuksen ulkotiloissa. Sarja koostuu ruuviliitoksista ja ohutlevyosista, jotka takaavat korkean mekaanisen vakauden ja pitkän käyttöiän myös ankarissa sääolosuhteissa. Ratkaisu soveltuu kameroiden ja niihin liittyvien laitteiden asentamiseen koteloon ja mahdollistaa asianmukaisen kuormanjakautumisen ja turvallisen kiinnityksen. Kaikki komponentit ovat korroosionkestäviä ja mitoitettu vastaamaan UT M: n mekaanisia vaatimuksia. Tämä sarja sisältää kaikki osat, jotka ovat välttämättömiä kameran täydelliseen ja turvalliseen asennukseen

Taulu 7. Nopeita faktoja

Pikafaktat

Tarvikkeet

Ulkokaapit.



Käyttökohteet

Taulu 8. Soveltamisalueet

Käyttökohteet

Kyllä

Ei

Kameran asentamiseen ulkokaappiin

✔



Kotelo ja mekaniikka

Taulu 9. Kotelo ja mekaniikka

Kotelo ja mekaniikka

Tyyppi

Valinnainen, ei ole koteloa

IP-luokka

IP00

Materiaali

Väri

Hopeanharmaa/ruostumaton teräslevy



Taulu 10. Vaihtoehto koostuu

Komponentti

Numero

Kuvaus

Kiinnityslevy

1

Kameralle.

Ruuvi, mutteri ja aluslevyt



Asennus- ja kiinnitysvaatimukset

Taulu 11. Asennus

Asennus

Kyllä

Ei

Asennettu yhteensopivaan tuotteeseen

✔



Taulu 12. Asennus

Asennustapa

Kyllä

Ei

Kiinteä asennus.

✔



Mitat, paino ja pakkaustiedot

Taulu 13. Mitat

Mitat (L x K x S).

Mitat pakkauksineen[a]

245 x 70 x 1,25 mm

Tiedot puuttuvat

[a] Tuotteen ja pakkauksen mitat (L x K x S) voivat vaihdella riippuen tuotteen asennosta pakkauksessa.



Taulu 14. Paino

Nettopaino

Paino pakkauksineen

0,7 kg

1 kg



Taulu 15. Pakkaus

Pakkaus

Pakkaus

Määrä pakkauksessa

1 kpl.

Pakkaustyyppi (GS1 T0137)

BX-laatikko.

Ehdot EUR lava

EUR-kuormalavoja ei saa pinota kuljetuksen tai varastoinnin aikana. Pinoaminen voi vahingoittaa tuotetta ja pakkausta

Liikenneympäristö

Tuote on suojattava kondensaatiolta ja suoralta saostumiselta kuljetuksen aikana.

Tallennusympäristö

Kuiva sisäympäristö, suojattu kondensaatiolta. Suhteellinen kosteus: max 95%, tiivistymätön



Vaihtoehto sopii

Taulu 16. Vaihtoehto sopii seuraaviin koteloihin

Lisävarusteet

Kotelo

Kameran kiinnityssarja UT M: lle

ULOS M



Yhteystiedot

Taulu 17. Yhteystiedot

Osasto

Vaihde

031-340 02 30

Tuki

support@milleteknik.se

Myynti

sales@milleteknik.se

WWW

www.milleteknik.se

Osoite

Ögärdesvägen 8B, 433 30 Partille



Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Julkaisupäivä 2026-06-29

Vaatimustenmukaisuus ja säännösten noudattaminen

Toimitusaika, takuu ja ehdot

Taulu 18. Toimitusaika, takuu ja ehdot

Toimitusaika, takuu ja ehdot

Takuuaika[a]

Tuotteella on kahden (2) vuoden takuu valmistusvirheiden varalta.

Erityiset takuuehdot

Katso myös yleiset ehdot.

Yleiset ehdot

ALEM09 poikkeuksin, katso. www.milleteknik.se/käyttöehto/

Tuki

Puhelin- ja sähköpostituki on maksutonta takuuaikana. Takuun ulkopuolisista varaosista veloitetaan maksu.

Toimitus ja varastointi

Toimitusaika[b]

Tai sopimuksen mukaan. Toimitus tehtaalta, kuljetusaika lisätään.

[a] Jos laite hankitaan tukkuliikkeen tai muun jälleenmyyjän kautta, voimassa voivat olla eri takuuehdot.

[b] Suurempien tilausten toimitusaika sopimuksen mukaan.



Käyttö ja kunnossapito

Taulu 19. Käyttö

Käyttö

Tiedot

Lisätietoja

Ympäristö



Taulu 20. Huolto

Kyllä

Ei

Aikaväli

Lisätietoja

✔

Huoltovapaa.



Sertifioinnit ja hyväksynnät

Taulu 21. Hyväksynnät

Täyttää

Direktiivit

CE.

CE-merkintä (EY) 765/2008 mukaisesti



Ympäristötiedot

Taulu 22. Ympäristötiedot

Ympäristötiedot

J/N

Tiedot

Lisätietoja

Rakennustavarailmoitus

✔

Kyllä, katso iBVD osoitteessa www.milleteknik.se.

-

REACH-asetus

(EY) N:o 1907/2006

Jos sarake on tyhjä, tuote ei kuulu asetuksen piiriin.

SVHC-aineet, CAS/EY

Katso teksti iBVD osoitteessa www.milleteknik.se. Jos merkintä puuttuu.

RoHS-direktiivi (EU) 2015/863

WEEE

2012/19/EU

Jos sarake on tyhjä, tuote ei kuulu direktiivin soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen

Akkuasetus

(EU) 2023/1542

SCIP-numero

2008/98/EY

Jos se on tyhjä, SCIP-numeroa ei tarvita.

Sisältää nanomateriaaleja:

EY 1272/2008

✗

Tuote ei sisällä nanomateriaaleja.

Ekosuunnittelu

2009/125/EY

Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan.Koska asetus voi koskea tiettyjä komponentteja, ilmoitamme asiaankuuluvat tiedot helpottaaksemme asiakkaan valintaa.[a]

Konedirektiivi

2006/42/EY

Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivissä (2006/42/EY) tarkoitettu kone.

Korvautuu koneasetuksella (EU) 2023/1230, jota sovelletaan vuodesta 2027 alkaen.

[a] Valmiustilan kulutus ja teho.




Valmistaja ja alkuperämaa

Taulu 23. Valmistaja ja alkuperämaa

Valmistaja[a]

Alkuperämaa

[a] Valmistaja on tuotteeseen merkitty tavaramerkki, riippumatta siitä, mitä tässä tuoteselosteessa on mainittu.



Liite

Vertailutaulukko: EN 50130-5 mukaiset ympäristöluokat (viitataan standardissa EN 50131-6)

Taulu 24. Vertailutaulukko: EN 50130-5 -standardin mukaiset ympäristöluokat

Luokka

Tyyppi

Lämpötila-alue

Ympäristöluokka 1

Lämmitetyt sisätilat (esim. toimistot, asunnot)

+5°C... +40°C

Ympäristöluokka 2

Sisätilat (esim. varastot, porraskäytävät; ei lämmitystä).

-10 °C... +40 °C

Ympäristöluokka 3

Suojattu ulkotila.

-25° C...+50° C

Ympäristöluokka 4

Yleinen ulkotila

-25° C...+60° C



Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Julkaisupäivä 2026-06-29
