Installasjon og igangkjøring

Instruksjoner for installasjon og igangkjøring.

Produktidentifikasjon

Tabell 1. Betegnelse, delenummer og E-nummer (SE)

Betegnelse

Varenr.

E-nummer (SE)

Kamerafonteringssett for UT M

A-CA00000CM01

52 579 77

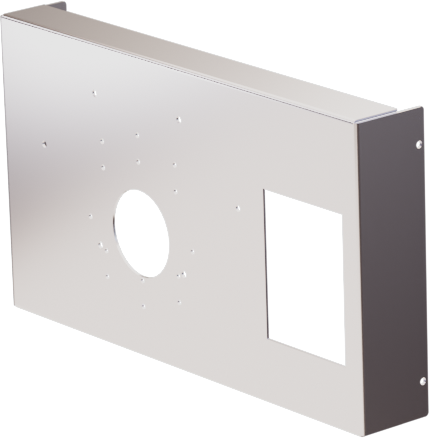

Produktbilde


Teknisk beskrivelse

Monteringsplate for UT M kamerafeste gir en stabil og sikker montering av kameraenheter i utemiljøer. Settet består av skrueforbindelser og metallplater som sikrer høy mekanisk stabilitet og lang levetid selv under tøffe værforhold. Løsningen er tilpasset for montering av kameraer og tilhørende utstyr på kabinettet og muliggjør riktig lastfordeling og sikker montering. Alle komponenter er korrosjonsbestandige og dimensjonert for å oppfylle de mekaniske kravene til UT M. Dette settet inneholder alle delene som er nødvendige for en komplett og sikker kamerainstallasjon

Tabell 2. Raske fakta

Raske fakta

Tilbehør til

Utendørs kabinetter.

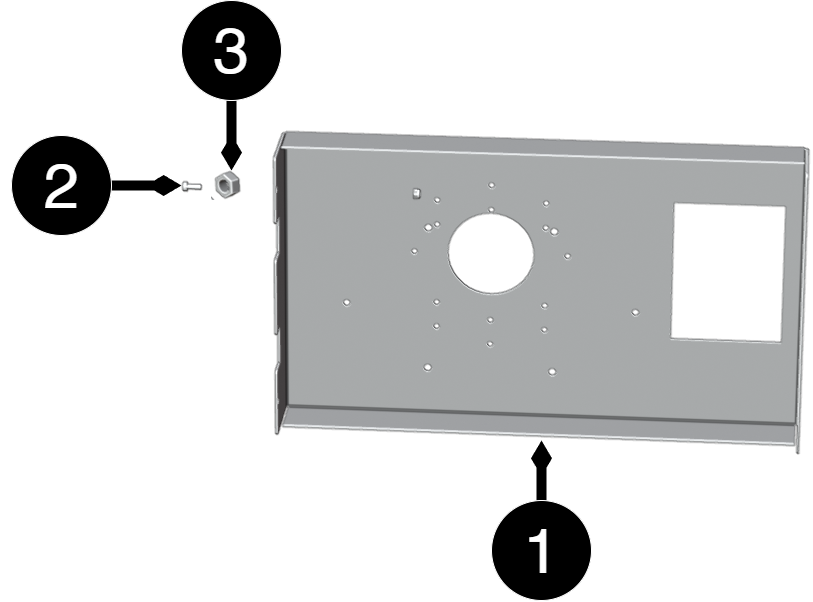

Komponentoversikt

Komponentoversikt Monteringssett

Tabell 3. Komponentoversikt

Nei.

Forklaring

Størrelsen

Nummer

1

Plate for montering av kameraet

-

1

2

Rustfritt stål skrue

M3x8

4

3

Rustfri mutter

M6LM

4



Viktig

For å bore i skapet, bruk trinnbor, 20 mm.

Innkapsling

Generelle monteringsanvisninger

Monteringsalternativer og tilbehør

å sikre en jevn installasjon tilbyr vi flere tilpassede fester for våre UT-seriekabinetter (S, M og L). I matrisen nedenfor ser du hvilke alternativer som er kompatible

Vær oppmerksom på at veggfeste alltid er inkludert som standard med alle modeller. For stolpmontering eller behov for ekstra solbeskyttelse, kreves separate valgfrie sett

Tabell 4. Matrisebrakett

Tilbehør

Innkapsling

Kamerafonteringssett for UT M

UT M

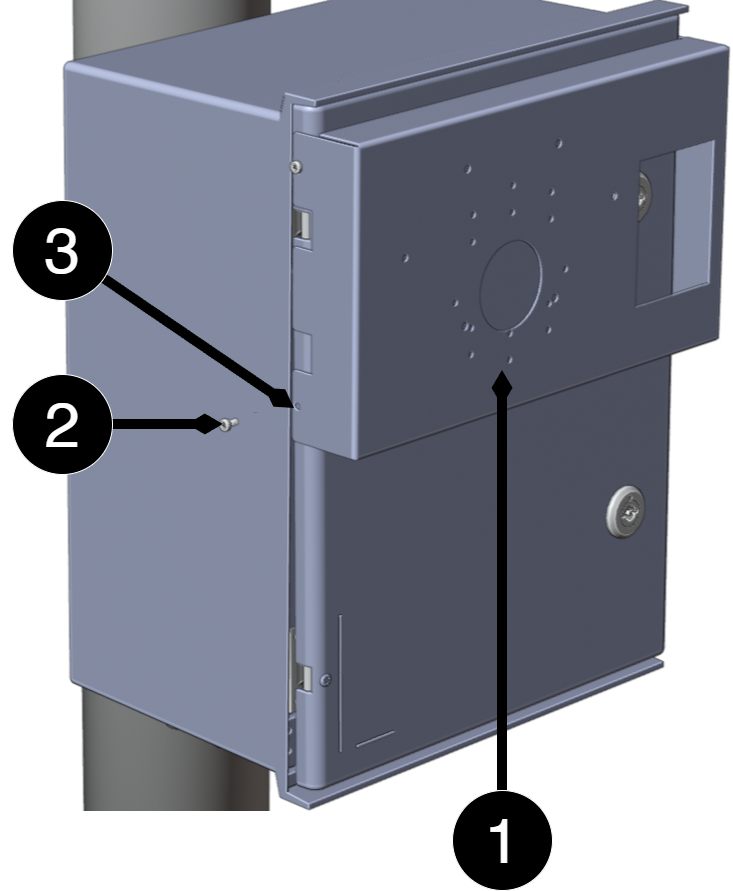

Montering av platen på kabinettet


Viktig

For å bore i skapet, bruk trinnbor, 20 mm.

Tabell 5. Monter kameraplaten på kabinettet

Nei.

Forklaring

1

Kameraplatt

2

Skrue, møter mutter på innsiden av døren

3

skrue



Produktblad - Tekniske data

Produktblad - strømforsyning fra Milleteknik

Produktbilde


Artikkelinformasjon

Tabellen viser produktets navn, delenummer og e-postnummer

Produktidentifikasjon
Tabell 6. Betegnelse, delenummer og E-nummer (SE)

Betegnelse

Varenr.

E-nummer (SE)

Kamerafonteringssett for UT M

A-CA00000CM01

52 579 77



Teknisk beskrivelse

Monteringsplate for UT M kamerafeste gir en stabil og sikker montering av kameraenheter i utemiljøer. Settet består av skrueforbindelser og metallplater som sikrer høy mekanisk stabilitet og lang levetid selv under tøffe værforhold. Løsningen er tilpasset for montering av kameraer og tilhørende utstyr på kabinettet og muliggjør riktig lastfordeling og sikker montering. Alle komponenter er korrosjonsbestandige og dimensjonert for å oppfylle de mekaniske kravene til UT M. Dette settet inneholder alle delene som er nødvendige for en komplett og sikker kamerainstallasjon

Tabell 7. Raske fakta

Raske fakta

Tilbehør til

Utendørs kabinetter.



Bruksområder

Tabell 8. Bruksområder

Bruksområder

Ja

Nei

For montering av kamera på utendørs kabinett

✔



Innkapsling og mekanikk

Tabell 9. Innkapsling og mekanikk

Innkapsling og mekanikk

Type

Valgfritt, har ikke kabinett

IP-klasse

IP00

Materialer

Platemetall

Farge

Sølvgrå/rustfritt stålplate



Tabell 10. Alternativet består av

Komponent

Nummer

Beskrivelse

Festeplate

1

For kamera.

Skrue, mutter og skiver



Montering, installasjon og kvalifikasjonskrav

Tabell 11. Montering

Montering

Ja

Nei

Montert på kompatibelt produkt

✔



Tabell 12. Installasjon

Installasjon

Ja

Nei

Fast installasjon.

✔



Informasjon om dimensjoner, vekt og emballasje

Tabell 13. Mål

Dimensjoner, (BxHxD).

Dimensjoner med emballasje[a]

245 x 70 x 1,25 mm

Data mangler

[a] Dimensjoner (BxHxD) på produkt og emballasje kan variere, dette skyldes at produktet kan ligge andre steder i pakken.



Tabell 14. Vekt

Netto vekt

Vekt med emballasje

0,7 kg

1 kg



Tabell 15. Emballasje

Emballasje

Emballasje

Mengde i pakke

1 stk.

Emballasjetype (GS1 T0137)

BX-boks.

Betingelser EUR pall

EUR-paller kan ikke stables under transport eller lagring. Stabling kan føre til skade på produkt og emballasje

Transportmiljø

Produktet må beskyttes mot kondens og direkte nedbør under transport.

Lagringsmiljø

Tørt innemiljø, beskyttet mot kondens. Relativ luftfuktighet: maks 95%, ikke-kondenserende



Alternativet passer inn

Tabell 16. Alternativet passer til følgende kabinetter

Tilbehør

Innkapsling

Kamerafonteringssett for UT M

UT M



Kontakt

Tabell 17. Kontakt

Avdeling

Sentralbord

031-340 02 30

Støtte og tekniske problemer

support@milleteknik.se

Salg

sales@milleteknik.se

WWW

www.milleteknik.se

Adresse

Ögärdesvägen 8B, 433 30 Partille



Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Publiseringsdato 2026-06-29

Overholdelse og overholdelse av forskrifter

Leveringstid, garanti og vilkår

Tabell 18. Leveringstid, garanti og vilkår

Leveringstid, garanti og vilkår

Garantiperiode[a]

Produktet har to (2) års garanti mot produksjonsfeil.

Spesielle garantibetingelser

Se også generelle vilkår og betingelser.

Generelle vilkår og betingelser

ALEM09 med unntak, se: www.milleteknik.se/betingelser/

Support

Telefonstøtte og e-poststøtte i garantiperioden er gratis. For reservedeler som ikke dekkes av garantien, er det et gebyr

Levering og lager

Leveringstid[b]

Eller etter avtale. Levering fra fabrikk, transporttid er lagt til.

[a] Hvis enheten kjøpes gjennom en grossist eller annen leverandør, kan andre garantibetingelser gjelde

[b] Ved større bestillinger øker leveringstiden, inkl. ö.k.



Drift og vedlikehold

Tabell 19. Drift

Drift

Data

Annet. info

Miljø



Tabell 20. Vedlikehold

Ja

Nei

Intervall

Annet. info

✔

Vedlikeholdsfri.



Sertifiseringer og godkjenninger

Tabell 21. Godkjent i henhold til

Samsvarer med

Direktiver

C.E.

CE-merking i henhold til (EC) 765/2008



Miljødata

Tabell 22. Miljødata

Miljødata

J/N

Información

Annet. info.

Byggevaredeklarasjon

✔

Ja, se iBVD på www.milleteknik.se.

-

REACH-informasjonsplikt

(EF) nr. 1907/2006

Hvis det er tomt, er produktet ikke dekket.

SVHC-stoffer, CAS/EC

For tekst, se iBVD på www.milleteknik.se. Hvis plot=subjekt mangler

Underlagt RoHS-direktivet, (EU) 2015/863)

WEEE

2012/19/EU

Hvis det er tomt, er produktet ikke dekket. Uttjente produkter må returneres til et resi

Batteriforordningen

(EU) 2023/1542

SCIP nr

2008/98/EF

Hvis det er tomt, er det ikke nødvendig med noe SCIP-nummer.

Inneholder nanomaterialer:

EF 1272/2008

✗

Produktet inneholder ikke nanomaterialer.

Økodesign

2009/125/EF

Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon[a], der det er aktuelt, for å gi våre kunder tillit til deres valg.

Maskindirektivet

2006/42/EF

Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).

Vil bli erstattet av maskinforordning (EU) 2023/1230, som vil gjelde i 2027.

[a] Standby-forbruk og strøm.




Produsent og opprinnelsesland

Tabell 23. Produsent og opprinnelsesland

Produsent[a]

Opprinnelsesland

[a] Produsent er varemerket som er angitt på produktet, uavhengig av hva som er angitt i dette produktarket.



Vedlegg

Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)

Tabell 24. Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)

Klasse

Type

Temperaturområde

Miljøklasse 1

Oppvarmet innendørs (type kontor/bolig).

+5° C til+40° C

Miljøklasse 2

Vanligvis innendørs (type lager/trapperom, ikke temperaturkontrollert).

-10° C til+40° C

Miljøklasse 3

Beskyttet utendørs.

-25° C til+50° C

Miljøklasse 4

Generelt utendørs.

-25° C til+60° C



Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Publiseringsdato 2026-06-29
