Asennus ja käyttöönotto

Asennus- ja käyttöönotto-ohjeet.

Nimikeke, artikkelinumero ja sähköpostinumero

Taulu 1. Nimikeke, artikkelinumero ja sähköpostinumero

Nimikeke

Tuote nro.

Sähkönumero

Napakiinnityssarja UT L: lle

A-CA00000PM02

52 579 24

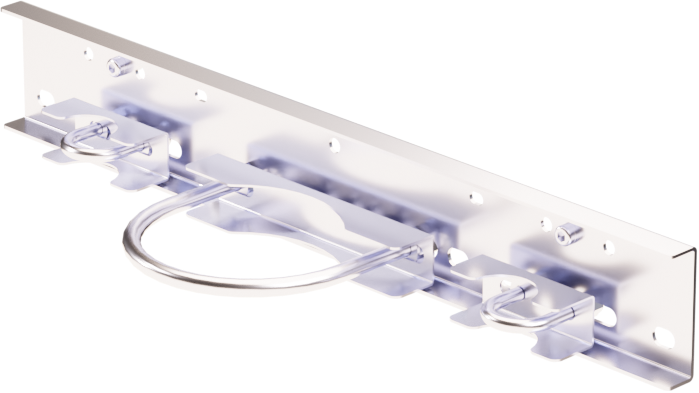

Tuotekuva


Tekninen kuvaus

UT L -napakiinnike mahdollistaa kotelon vakaan kiinnityksen pyöreisiin pylväisiin. Sarja koostuu kiinnikkeistä ja ruostumattomasta teräksestä valmistetuista levyistä, jotka takaavat rakenteellisen vakauden ulkoympäristössä. Ratkaisu tukee pylväitä tai mastoa määritellyllä halkaisija-alueella ja jakaa kuorman oikein kotelon yli. Kaikki komponentit ovat korroosionkestäviä ja mitoitettu UT L: n mekaanisiin vaatimuksiin. Tämä sarja sisältää kaikki osat, joita tarvitaan pylvääseen tai mastoon asennukseen

Taulu 2. Nopeita faktoja

Pikafaktat

Tarvikkeet

Ulkokaapit.



Osaluettelo

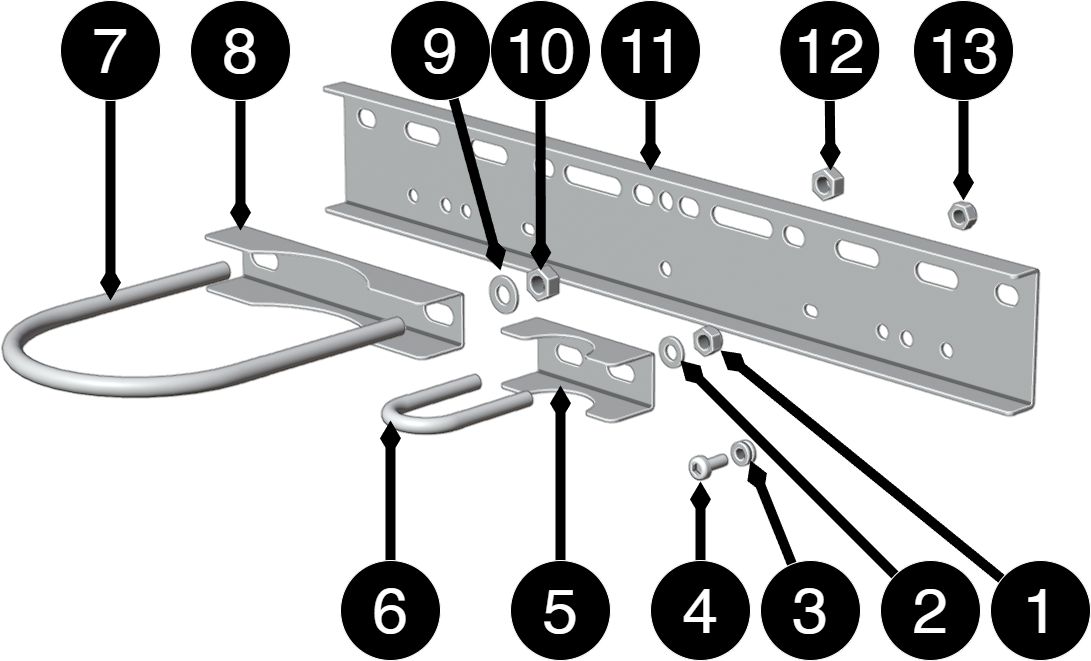

Komponenttien yleiskatsaus Asennussarjat

Taulu 3. Komponenttien yleiskatsaus

Ei.

Selitys

Koko

Numero

1

Kiinnityslevy

M8

4

2

U-pultti mastoon

RBR M6x12

4

3

U-pultti napaan

OD12

4

4

Aluslevyt ja mutterit

M6x14

4

5

Laskuri pienemmälle u-pultille

-

2

6

U-pultti, pienempi

28 mm

2

7

U-pultti, suurempi

125 mm

1

8

Laskuri suuremmalle u-pultille

-

1

9

Pesukoneen

10 (5x20x2)

4

10, 12,13

Pähkinä

M10

8

11

Levykisko koteloon asennettavaksi

-

1



Kotelo

Yleiset kokoonpano-ohjeet

Asennusvaihtoehdot ja lisävarusteet

asennuksen varmistamiseksi tarjoamme useita räätälöityjä kiinnikkeitä UT-sarjan koteloihimme (S, M ja L). Alla olevassa matriisissa näet, mitkä vaihtoehdot ovat yhteensopivia

Huomaa, että seinäkiinnike on aina vakiona kaikissa malleissa. Pylvään asennukseen tai ylimääräisen aurinkosuojan tarpeisiin tarvitaan erilliset lisävarustepaketit

Taulu 4. Matriisikiinnike

Lisävarusteet

Kotelo

Napakiinnityssarja UT L: lle

ULOS L



Asennus pylvääseen ja mastoon

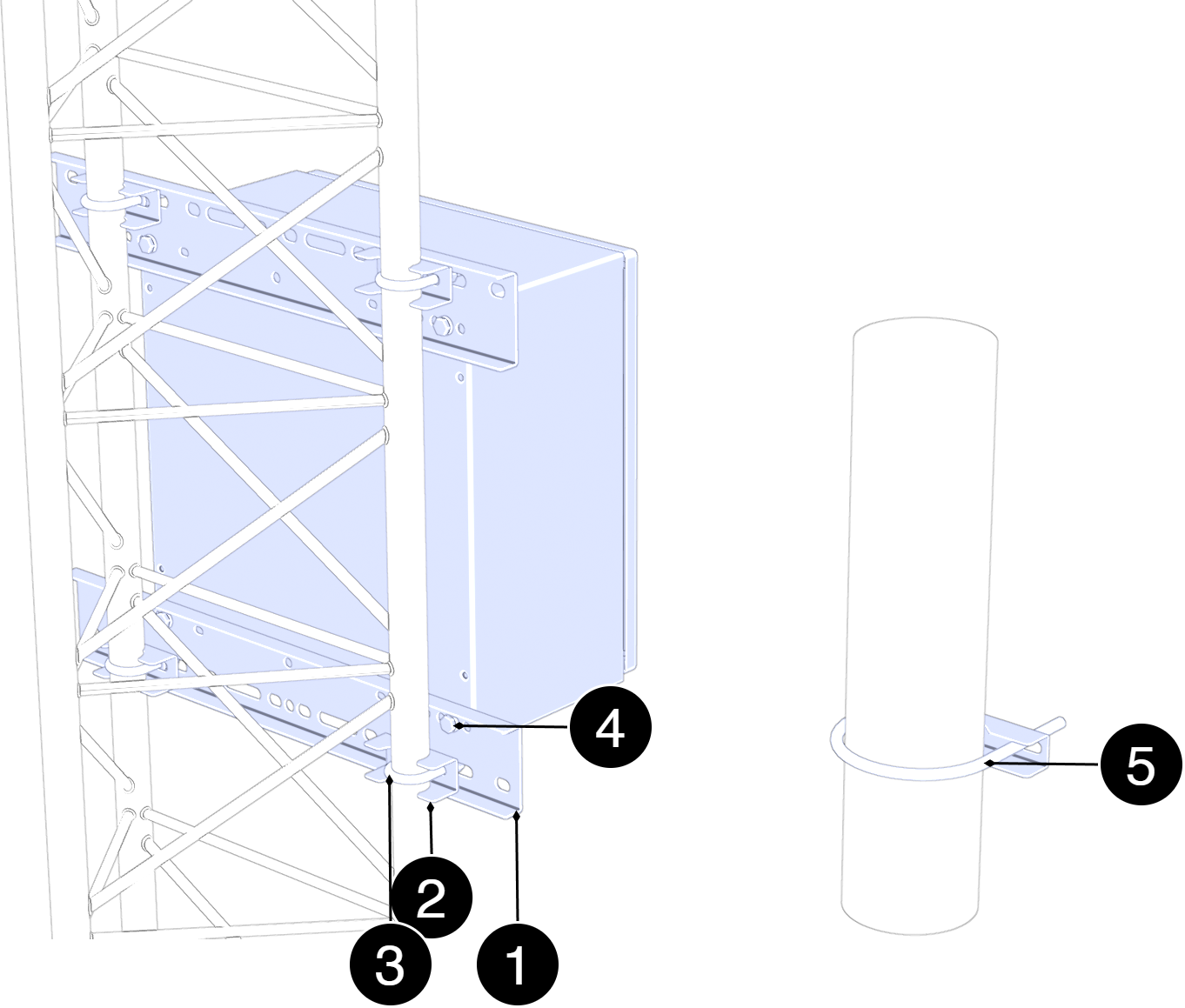

Katso komponenttien yleiskatsaus ruuveista, mutterista, aluslevyistä ja välikappaleista.

Taulu 5. Komponentit kokoonpanoon

Ei.

Selitys

1

Peltikisko.

2

Laskuri.

3

U-pultti mastolle/putkelle.

4

Ruuvi/mutteri koteloon asennettavaksi.

5

U-pultti napaan.



Asennus mastoon

  1. Asenna kiinnityslevyt (1) maston pystysuoria putkia vasten sille korkeudelle, johon kotelo asennetaan. Reikien tulee olla linjassa U-pulttien kiinnityspisteiden kanssa

  2. Työnnä U-pultit (3) mastoputken (2) ympärille ja kiinnityslevyjen (4) reikien läpi. Asenna aluslevyt ja mutterit, mutta älä kiristä lopulta

  3. Keskitä kotelo maston etuosaan säätämällä asennuslevyjen (4) asentoa sivuttain, kunnes kotelo on tasainen.

  4. Kiristä kaikkien U-pulttien mutterit vuorotellen ylhäältä alas varmistaaksesi tasaisen kuormituksen mastoputkien yli.

  5. Tarkista kiinnitys lataamalla kotelo kevyesti sivuttain ja eteen/taaksepäin ja varmista, että kaikki U-pultit ovat oikein kohdistettu mastoputkea vasten.

Asennus pylvääseen

  1. Aseta kiinnityslevyt (1) kotelon ylä- ja alaosaan ja kiinnitä ne kevyesti mukana toimitetuilla ruuveilla. Älä kiristä vielä lopullisesti.

  2. Vie alempi U-pultti (2) pylvään ympärille ja alemman asennuslevyn reikien läpi. Asenna aluslevyt ja mutterit. Kiristä kevyesti.

  3. Vie ylempi U-pultti (3) pylvään ympärille ja ylemmän asennuslevyn reikien läpi. Asenna aluslevyt ja mutterit (4)

  4. Säädä kotelon sijainti siten, että se on juotoksessa ja keskitetty pylvääseen.

  5. Kiristä kaikki mutterit peräkkäin: - alempi U-pultti - ylempi U-pultti - ruuvit kiinnityslevyihin

  6. Tarkista kiinnitys asettamalla kotelo kevyesti eteen/taaksepäin varmistaaksesi vakaan asennuksen.

Tuoteseloste - Tekniset tiedot

Tuoteseloste - virtalähde Milleteknikiltä

Tuotekuva


Kohteen tiedot

Taulukossa näkyy tuotteen nimi, osanumero ja sähköpostiosoite

Nimikeke, artikkelinumero ja sähköpostinumero
Taulu 6. Nimikeke, artikkelinumero ja sähköpostinumero

Nimikeke

Tuote nro.

Sähkönumero

Napakiinnityssarja UT L: lle

A-CA00000PM02

52 579 24



Tekninen kuvaus

UT L -napakiinnike mahdollistaa kotelon vakaan kiinnityksen pyöreisiin pylväisiin. Sarja koostuu kiinnikkeistä ja ruostumattomasta teräksestä valmistetuista levyistä, jotka takaavat rakenteellisen vakauden ulkoympäristössä. Ratkaisu tukee pylväitä tai mastoa määritellyllä halkaisija-alueella ja jakaa kuorman oikein kotelon yli. Kaikki komponentit ovat korroosionkestäviä ja mitoitettu UT L: n mekaanisiin vaatimuksiin. Tämä sarja sisältää kaikki osat, joita tarvitaan pylvääseen tai mastoon asennukseen

Taulu 7. Nopeita faktoja

Pikafaktat

Tarvikkeet

Ulkokaapit.



Käyttökohteet

Taulu 8. Soveltamisalueet

Käyttökohteet

Kyllä

Ei

Ulkokaappiin, koko UT L

✔

Kotelon kiinnittämiseen pylvääseen

✔



Kotelo ja mekaniikka

Taulu 9. Kotelo ja mekaniikka

Kotelo ja mekaniikka

Tyyppi

Valinnainen, ei ole koteloa

IP-luokka

IP00

Materiaali

Pelti

Väri

Hopeanharmaa/ruostumaton teräslevy



Taulu 10. Vaihtoehto koostuu

Komponentti

Numero

Kuvaus

Peltikisko

2

Kantava yksityiskohta pylvään tai maston asennukseen.

U-pultti pylväskiinnitykseen, M10

2

Asennetaan pyöreisiin pylväisiin määritellyn halkaisijan mukaan

U-pultti maston asennukseen, M8

4

Sopii ristikkomastoputkeen; sisältää mutterin ja aluslevyn

Ruuvi, mutteri ja aluslevyt



Asennus- ja kiinnitysvaatimukset

Taulu 11. Asennus

Asennus

Kyllä

Ei

Pylväs tai masto.

✔



Taulu 12. Asennus

Asennustapa

Kyllä

Ei

Kiinteä asennus.

✔



Mitat, paino ja pakkaustiedot

Taulu 13. Napakiinnikkeen halkaisija

kiinnike

Leveys

Pituus

Sopii tangon halkaisijaan

U-pultti pylvään asennukseen

145 mm

182 mm

90—125 mm

U-pultti maston asennukseen

46 mm

73 mm

20-28 mm

Putkitolpan puristin[a]

40 mm

60 mm

50 mm

[a] Vaatii lisävarustemutterin.



Taulu 14. Mitat

Mitat (L x K x S).

Mitat pakkauksineen[a]

530 x 76 x 1,5 mm

Tiedot puuttuvat

[a] Tuotteen ja pakkauksen mitat (L x K x S) voivat vaihdella riippuen tuotteen asennosta pakkauksessa.



Taulu 15. Paino

Nettopaino

Paino pakkauksineen

1,9 kg

2,1 kg



Taulu 16. Pakkaus

Pakkaus

Pakkaus

Pahvi ja pahvinen iskusuojaus.

Määrä pakkauksessa

1 kpl.

Pakkaustyyppi (GS1 T0137)

BX-laatikko.

Ehdot EUR lava

EUR-kuormalavoja ei saa pinota kuljetuksen tai varastoinnin aikana. Pinoaminen voi vahingoittaa tuotetta ja pakkausta

Liikenneympäristö

Tuote on suojattava kondensaatiolta ja suoralta saostumiselta kuljetuksen aikana.

Tallennusympäristö

Kuiva sisäympäristö, suojattu kondensaatiolta. Suhteellinen kosteus: max 95%, tiivistymätön



Sopii

Taulu 17. Laitteelle sopiva kiinnike

Lisävarusteet

ULOS S

ULOS M

ULOS L

Napakiinnitys: Napakiinnityssarja UT L: lle

✗

✗

✔ (Mukana)



Yhteystiedot

Taulu 18. Yhteystiedot

Osasto

Vaihde

031-340 02 30

Tuki

support@milleteknik.se

Myynti

sales@milleteknik.se

WWW

www.milleteknik.se

Osoite

Ögärdesvägen 8B, 433 30 Partille



Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Julkaisupäivä 2026-06-29

Vaatimustenmukaisuus ja säännösten noudattaminen

Toimitusaika, takuu ja ehdot

Taulu 19. Toimitusaika, takuu ja ehdot

Toimitusaika, takuu ja ehdot

Takuuaika[a]

Tuotteella on kahden (2) vuoden takuu valmistusvirheiden varalta.

Erityiset takuuehdot

Katso myös yleiset ehdot.

Yleiset ehdot

ALEM09 poikkeuksin, katso. www.milleteknik.se/käyttöehto/

Tuki

Puhelin- ja sähköpostituki on maksutonta takuuaikana. Takuun ulkopuolisista varaosista veloitetaan maksu.

Toimitus ja varastointi

Toimitusaika[b]

3 työpäivää. Tai sopimuksen mukaan. Toimitus tehtaalta, kuljetusaika lisätään.

[a] Jos laite hankitaan tukkuliikkeen tai muun jälleenmyyjän kautta, voimassa voivat olla eri takuuehdot.

[b] Suurempien tilausten toimitusaika sopimuksen mukaan.



Käyttö ja kunnossapito

Taulu 20. Käyttö

Käyttö

Tiedot

Lisätietoja

Ympäristö

Ulkoluokka 3.



Taulu 21. Huolto

Kyllä

Ei

Aikaväli

Lisätietoja

✔

Huoltovapaa.



Sertifioinnit ja hyväksynnät

Taulu 22. Hyväksynnät

Täyttää

Direktiivit

CE.

CE-merkintä (EY) 765/2008 mukaisesti



Ympäristötiedot

Taulu 23. Ympäristötiedot

Ympäristötiedot

J/N

Tiedot

Lisätietoja

Rakennustavarailmoitus

✔

Kyllä, katso iBVD osoitteessa www.milleteknik.se.

-

REACH-asetus

(EY) N:o 1907/2006

Jos sarake on tyhjä, tuote ei kuulu asetuksen piiriin.

SVHC-aineet, CAS/EY

Katso teksti iBVD osoitteessa www.milleteknik.se. Jos merkintä puuttuu.

RoHS-direktiivi (EU) 2015/863

Mekaaniset osat kuuluvat direktiivin piiriin, jos ne ovat osa RoHS-yhteensopivaa laitetta.

WEEE

2012/19/EU

Jos sarake on tyhjä, tuote ei kuulu direktiivin soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen

Akkuasetus

(EU) 2023/1542

✗

SCIP-numero

2008/98/EY

Jos se on tyhjä, SCIP-numeroa ei tarvita.

Konfliktimineraalit

(EU) 2017/821

✗/✗/✗/✗/✗

Ei: kulta, volframi, tantaali, koboltti. Kyllä: tina.

Sisältää nanomateriaaleja:

EY 1272/2008

✗

Tuote ei sisällä nanomateriaaleja.

Ekosuunnittelu

2009/125/EY

Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan.Koska asetus voi koskea tiettyjä komponentteja, ilmoitamme asiaankuuluvat tiedot helpottaaksemme asiakkaan valintaa.[a]

Konedirektiivi

2006/42/EY

Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivissä (2006/42/EY) tarkoitettu kone.

Korvautuu koneasetuksella (EU) 2023/1230, jota sovelletaan vuodesta 2027 alkaen.

Tuote on suunniteltu pitkäikäiseksi, mikä vähentää ympäristövaikutuksia. Käytöstä poistetut tuotteet on toimitettava kierrätykseen.

[a] Valmiustilan kulutus ja teho.




Valmistaja ja alkuperämaa

Taulu 24. Valmistaja ja alkuperämaa

Valmistaja[a]

Milleteknik AB

Alkuperämaa

Ruotsi

[a] Valmistaja on tuotteeseen merkitty tavaramerkki, riippumatta siitä, mitä tässä tuoteselosteessa on mainittu.



Liite

Vertailutaulukko: EN 50130-5 mukaiset ympäristöluokat (viitataan standardissa EN 50131-6)

Taulu 25. Vertailutaulukko: EN 50130-5 -standardin mukaiset ympäristöluokat

Luokka

Tyyppi

Lämpötila-alue

Ympäristöluokka 1

Lämmitetyt sisätilat (esim. toimistot, asunnot)

+5°C... +40°C

Ympäristöluokka 2

Sisätilat (esim. varastot, porraskäytävät; ei lämmitystä).

-10 °C... +40 °C

Ympäristöluokka 3

Suojattu ulkotila.

-25° C...+50° C

Ympäristöluokka 4

Yleinen ulkotila

-25° C...+60° C



Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Julkaisupäivä 2026-06-29

2026-06-25
