Installation och driftsättning

Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.

Produktidentifiering

Tabell 1. Benämning, artikelnummer och e-nummer

Benämning

Artikelnummer

E-nummer

Pole Mount Kit for UT L

A-CA00000PM02

52 579 24

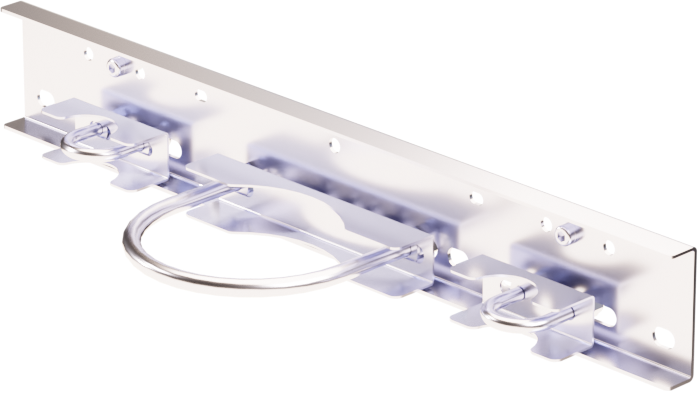

Produktbild


Teknisk beskrivning

Stolpfästet för UT L ger en stabil montering av kapslingen på runda stolpar. Kitet består av fästen och plåtar som säkerställer strukturell stabilitet i utomhusmiljö. Lösningen stödjer stolpar eller mast inom angivet diameterintervall och fördelar lasten korrekt över kapslingen. Samtliga komponenter är korrosionsbeständiga och dimensionerade för de mekaniska kraven hos kapslingarna UT L. Detta kit innehåller samtliga delar som krävs för montering på stolpe eller mast.

Tabell 2. Snabbfakta

Snabbfakta

Tillbehör till

Utomhuskapslingar

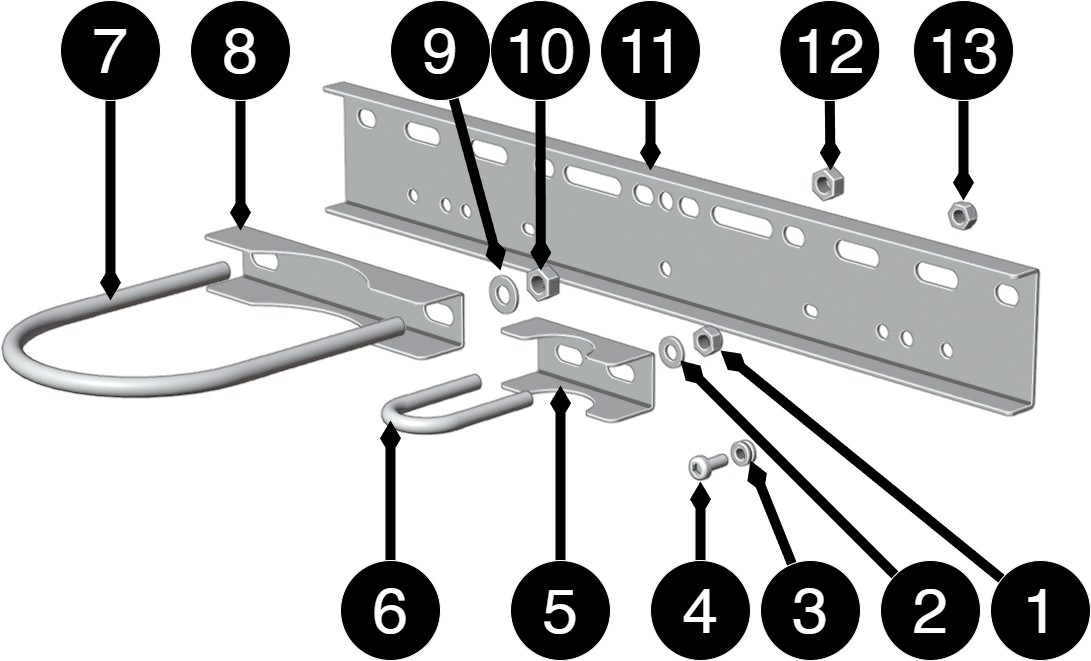

Komponentöversikt

Komponentöversikt: Stolpfäste för UT L

Tabell 3. Komponentöversikt

Nr

Förklaring

Storlek

Antal

1

Mutter

M8

4

2

Bricka

RBR M6x12

4

3

Gummibricka

OD12

4

4

Skruv

M6x14

4

5

Mothåll för mindre u-bult

-

2

6

U-bult, mindre

28 mm

2

7

U-bult, större

125 mm

1

8

Mothåll för större u-bult

-

1

9

Bricka

10 (5x20x2)

4

10, 12,13

Mutter

M10

8

11

Plåtskena för fäste i kapsling

-

1



Kapsling

Allmänna monteringsanvisningar

Monteringsalternativ och tillbehör

För att säkerställa en smidig installation erbjuder vi flera anpassade fästen till våra kapslingar i UT-serien (UT S, UT M och UT L). I matrisen nedan ser du vilka tillval som är kompatibla.

Observera att väggfäste alltid ingår som standard till samtliga modeller. För montering på stolpe eller behov av extra solskydd krävs separata tillvalskit.

Tabell 4. Matris fäste

Tillbehör

Kapsling

Pole Mount Kit for UT L

UT L

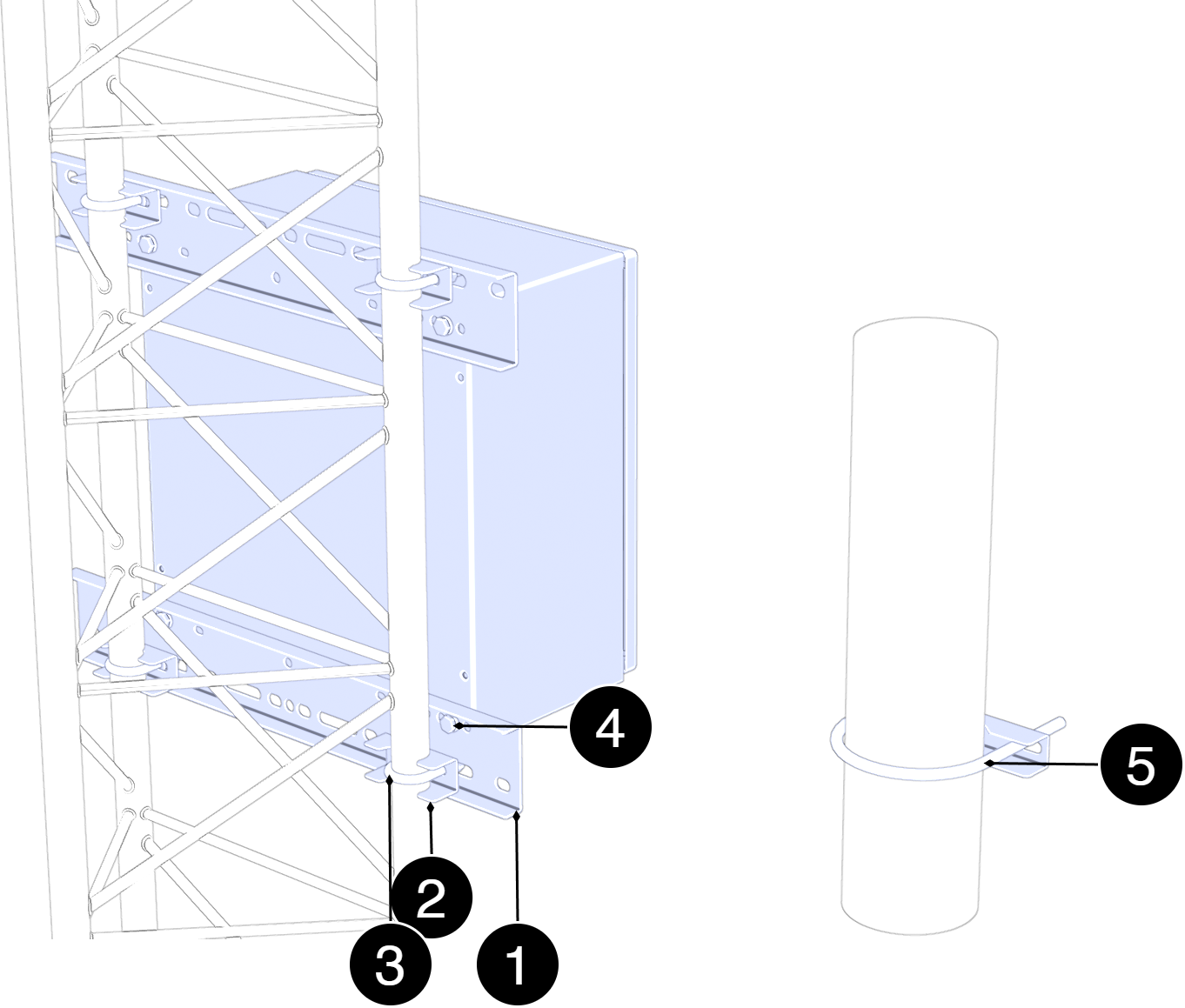

Montering på stolpe och mast


Se komponentöversikt för skruv, mutter, brickor och distanser.

Tabell 5. Komponenter för montering

Nr

Förklaring

1

Plåtskena.

2

Mothåll.

3

U-bult för mast/rör.

4

Skruv/mutter för infästning i kapsling.

5

U-bult för stolpe.



Montering på mast

  1. Positionera plåtskenorna mot mastens vertikala rör på den höjd där kapslingen ska monteras. Hålen ska ligga i linje med U-bultarnas infästningspunkter.

  2. För U-bultarna runt mastens rör och genom hålen i mothåll och plåtskenorna. Montera brickor och muttrar men dra inte åt slutligt.

  3. Centrera kapslingen mot mastens front genom att justera plåtskenornas läge sidledes tills kapslingen står i lod.

  4. Dra åt muttrarna på alla U-bultar i turordning uppifrån och ned för att säkerställa jämn belastning över mastens rör.

  5. Kontrollera infästningen genom att belasta kapslingen lätt i sidled och framåt/bakåt, samt verifiera att alla U-bultar ligger an korrekt mot mastens rör.

Montering på stolpe

  1. Placera plåtskenorna på kapslingens övre och nedre infästningspunkter och fäst dem lätt med medföljande skruvar.

  2. För den nedre U-bulten runt stolpen, genom hålen i mothåll och den nedre plåtskenan. Montera brickor och muttrar. Dra åt lätt.

  3. För den övre U-bulten runt stolpen och genom hålen i den övre plåtskenan. Montera brickor och muttrar (4).

  4. Justera kapslingens läge så att den är i lod och centrerad mot stolpen.

  5. Dra åt alla muttrar i turordningen: – nedre U-bult – övre U-bult – skruvarna till fästplåtarna

  6. Kontrollera infästningen genom att belasta kapslingen lätt framåt/bakåt för att säkerställa stabil montering.

Produktblad - strömförsörjning / batteribackup

Produktblad

Produktbild


Artikelinformation

Tabellen visar namn, artikelnummer och e-nummer för produkten

Produktidentifiering
Tabell 6. Benämning, artikelnummer och e-nummer

Benämning

Artikelnummer

E-nummer

Pole Mount Kit for UT L

A-CA00000PM02

52 579 24



Teknisk beskrivning

Stolpfästet för UT L ger en stabil montering av kapslingen på runda stolpar. Kitet består av fästen och plåtar som säkerställer strukturell stabilitet i utomhusmiljö. Lösningen stödjer stolpar eller mast inom angivet diameterintervall och fördelar lasten korrekt över kapslingen. Samtliga komponenter är korrosionsbeständiga och dimensionerade för de mekaniska kraven hos kapslingarna UT L. Detta kit innehåller samtliga delar som krävs för montering på stolpe eller mast.

Tabell 7. Snabbfakta

Snabbfakta

Tillbehör till

Utomhuskapslingar



Användningsområden

Tabell 8. Användningsområden

Användningsområden

Ja

Nej

För utomhuskapslingar i storleken UT L

✔

För montering av kapsling på stolpe

✔



Kapsling och mekanik

Tabell 9. Kapsling och mekanik

Kapsling och mekanik

Typ

Tillval, har ej kapsling

IP-klass

IP00

Material

Plåt

Färg

Silvergrå/rostfri plåt



Tabell 10. Tillvalet består av

Komponent

Antal

Beskrivning

Plåtskena

2

Bärande detalj för stolp- eller mastmontage.

U-bult för stolpmontage, M10

2

För montering på runda stolpar enligt angivet diameterintervall

U-bult för mastmontage, M8

4

Anpassad för rör i fackverksmast; inkluderar mutter och bricka

Skruv, mutter och brickor



Montering, installation och behörighetskrav

Tabell 11. Montering

Montering

Ja

Nej

Stolpe eller mast

✔



Tabell 12. Installation

Installation

Ja

Nej

Fast installation

✔



Mått, vikt och förpackningsinformation

Tabell 13. Diameter Pole Mount

Fäste

Bredd

Längd

Passar stolpdiameter

U-bult för stolpmontage

145 mm

182 mm

90-125 mm

U-bult för mastmontage

46 mm

73mm

20-28 mm

Rör- stolpklämma[a]

40 mm

60 mm

50 mm

[a] Kräver tillbehörsmutter.



Tabell 14. Mått

Mått, (BxHxD).

Mått med emballage[a]

530 x 76 x 1,5 mm

Uppgift saknas

[a] Mått (BxHxD) på produkt och förpackning kan skilja sig åt, det beror på att produkten kan ligga åt annat håll i förpackningen.



Tabell 15. Vikt

Nettovikt

Vikt med emballage

1,9 kg

2,1 kg



Tabell 16. Emballage, transport och lagring

Emballage, transport och lagring

Emballage

Kartong och stötskydd i papp

Antal i förpackning

1 st

Förpackningstyp (GS1 T0137)

BX-låda

Villkor EUR pall

EUR-pall får ej staplas under transport eller lagring. Stapling kan medföra skador på produkt och förpackning.

Transportmiljö

Produkten ska skyddas mot kondens och direkt nederbörd under transport.

Lagringsmiljö

Torr inomhusmiljö, skyddad mot kondens. Relativ luftfuktighet: max 95 %, ej kondenserande.



Kompatibilitet för tillval

Tabell 17. Fäste som passar till enhet

Tillbehör

UT S

UT M

UT L

Stolpfäste: Pole Mount Kit for UT L

✗

✗

✔ (Ingår)



Kontakt

Tabell 18. Kontaktvägar

Så når du oss

Växel

031-340 02 30

Support och tekniska frågor

support@milleteknik.se

Försäljning

sales@milleteknik.se

WWW

www.milleteknik.se

Adress

Ögärdesvägen 8B, 433 30 Partille



Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

Publiceringsdatum 2026-06-29

Compliance och regelefterlevnad

Leveranstid, garanti och villkor

Tabell 19. Leveranstid, garanti och villkor

Leveranstid, garanti och villkor

Garantitid[a]

Produkten har två (2) års garanti mot tillverkningsfel.

Särskilda garantivillkor

Se även allmänna villkor.

Allmänna villkor

ALEM09 med undantag, se: www.milleteknik.se/villkor/

Support

Telefonsupport och support via e-post under garantitidens giltighet är kostnadsfri. För reservdelar som inte omfattas av garanti tillkommer kostnad.

Leverans och lager

Leveranstid[b]

3 arbetsdagar. Eller enligt överenskommelse. Leveranstid räknas från fabrik, transporttid tillkommer.

[a] Köps enheten via grossist eller annan leverantör kan andra villkor för garanti gälla.

[b] Vid större beställningar sker leveranstid, enl. ö.k.



Drift och underhåll

Tabell 20. Drift

Drift

Data

Övr. info

Miljö

Utomhus, klass 3.



Tabell 21. Underhåll

Ja

Nej

Intervall

Övr. info

✔

Produkten är underhållsfri



Certifieringar och godkännanden

Tabell 22. Godkänd enligt

Uppfyller

Direktiv

CE

CE-märkning enligt (EC) 765/2008



Miljödata

Tabell 23. Miljödata

Miljödata

J/N

Information

Övr. info.

Byggvarudeklaration

✔

Ja, se iBVD på www.milleteknik.se.

-

REACH informationsplikt

(EG) nr 1907/2006

Om tomt omfattas ej produkten.

SVHC ämnen, CAS / EG

Om text, se iBVD på www.milleteknik.se. Om tomt=ämne saknas.

Omfattas av RoHS-direktivet, (EU)2015/863

Mekaniska delar omfattas om de ingår i en RoHS-pliktig produktOm tomt omfattas produkten ej av RoHS.

WEEE

2012/19/EU

Om tomt omfattas ej produkten. Uttjänta produkter ska lämnas till återvinningscentral.

Batteriförordningen

(EU) 2023/1542

Om tomt omfattas ej produkten.

SCIP-nr

2008/98/EG

Om tomt behövs ej SCIP-nr.

Konfliktmineraler

(EU) 2017/821

✗/✗/✗/✗/✗

Nej=Guld, Volfram, Tantal, Kobolt,Tenn.

Innehåller nanomaterial:

EG 1272/2008

✗

Produkten innehåller ej nanomaterial.

Ekodesign

2009/125/EG

Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information[a], där det är tillämpligt, för att ge våra kunder trygghet i sitt val.

Maskindirektiv

2006/42/EG

Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

Kommer att ersättas av Maskinförordningen (EU) 2023/1230, som börjar tillämpas 2027.

Produkten konstrueras för lång livslängd vilket minskar miljöpåverkan. Uttjänta produkter lämnas till närmaste återvinningscentral.

[a] Standbyförbrukning och effekt.




Tillverkare och ursprungsland

Tabell 24. Produktens ursprung

Tillverkare[a]

Milleteknik AB

Ursprungsland

Sverige

[a] Tillverkare avser det varumärke som är angivet på produkten. Vid avvikelse mellan produktens märkning och detta produktblad gäller produktens märkning.



Bilaga

Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Tabell 25. Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Klass

Typ

Temperaturintervall

Miljöklass 1

Uppvärmt inomhus (typ kontor/bostad).

+5°C till +40°C

Miljöklass 2

Allmänt inomhus (typ lager/trapphus, ej temperaturstyrt).

-10°C till +40°C

Miljöklass 3

Skyddat utomhus.

-25°C till +50°C

Miljöklass 4

Allmänt utomhus.

-25°C till +60°C
