Installation och driftsättning
Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
Speaker Mount Kit for UT M | A-CA00000SM01 | 52 579 78 |

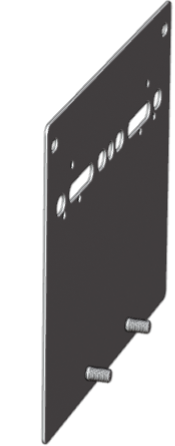

Produktbild
Teknisk beskrivning
Högtalarfästet för UT M ger en stabil och säker montering av högtalare och ljudutrustning i utomhusmiljö. Kitet består av skruvförband och plåtdetaljer som säkerställer hög mekanisk stabilitet och lång livslängd även under krävande väderförhållanden. Lösningen är anpassad för montage av högtalare och tillhörande utrustning på kapslingen samt möjliggör korrekt lastfördelning och säker infästning. Samtliga komponenter är korrosionsbeständiga och dimensionerade för de mekaniska kraven hos kapslingarna UT M. Detta kit innehåller samtliga delar som krävs för en komplett och säker installation av högtalarsystem.
Snabbfakta | |
|---|---|
Tillbehör till | Utomhuskapslingar |

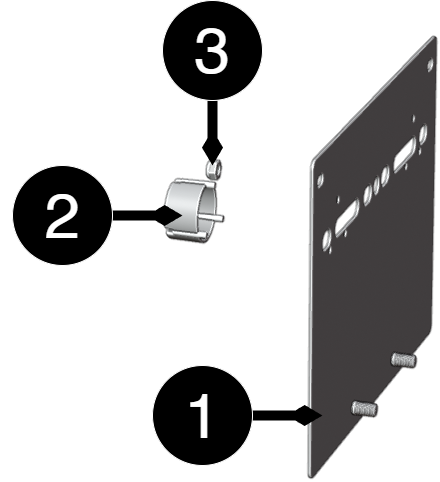

Komponentöversikt
Komponentöversikt: Högtalarfäste
Nr | Förklaring | Storlek | Antal |
|---|---|---|---|
1 | Plåt för montering av högtalare | 1 | |
2 | Distans | Ø 36 mm, 20 mm djup | 2 |
3 | Mutter | M6LM | 2 |
Kapsling
Allmänna monteringsanvisningar
Monteringsalternativ och tillbehör
För att säkerställa en smidig installation erbjuder vi flera anpassade fästen till våra kapslingar i UT-serien (UT S, UT M och UT L). I matrisen nedan ser du vilka tillval som är kompatibla.
Observera att väggfäste alltid ingår som standard till samtliga modeller. För montering på stolpe eller behov av extra solskydd krävs separata tillvalskit.
Tillbehör | Kapsling |
|---|---|
Speaker Mount Kit for UT M | UT M |

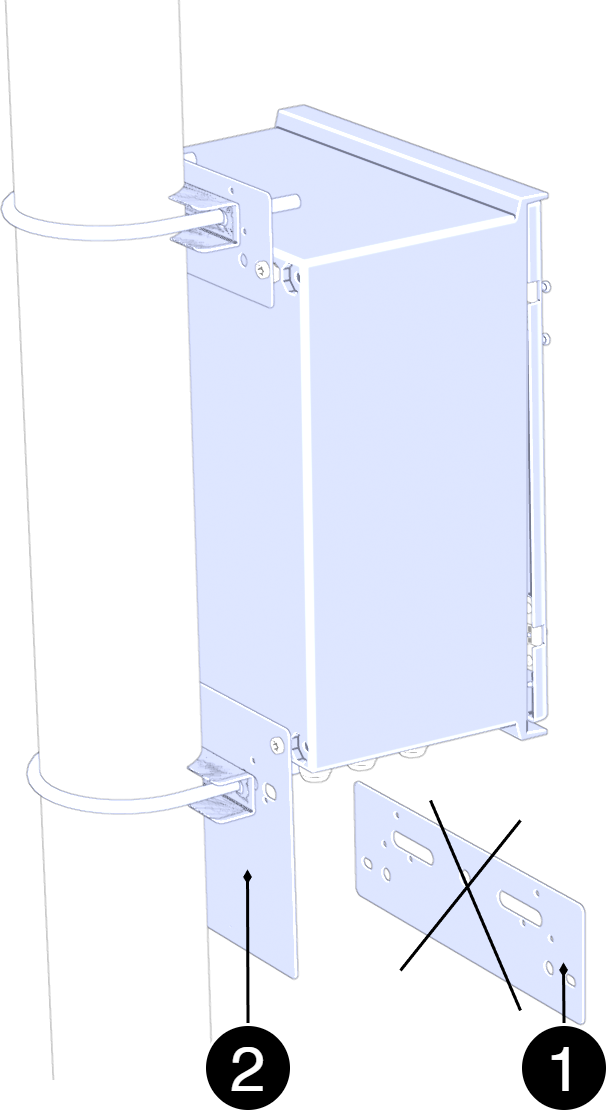

Montera plåten på kapsling
Nr | Förklaring |
|---|---|
1 | Plåt för fastsättning som ersätts med plåt med högtalarfäste. |
2 | Plåt med högtalarfäste. |
Produktblad - strömförsörjning / batteribackup
Produktblad

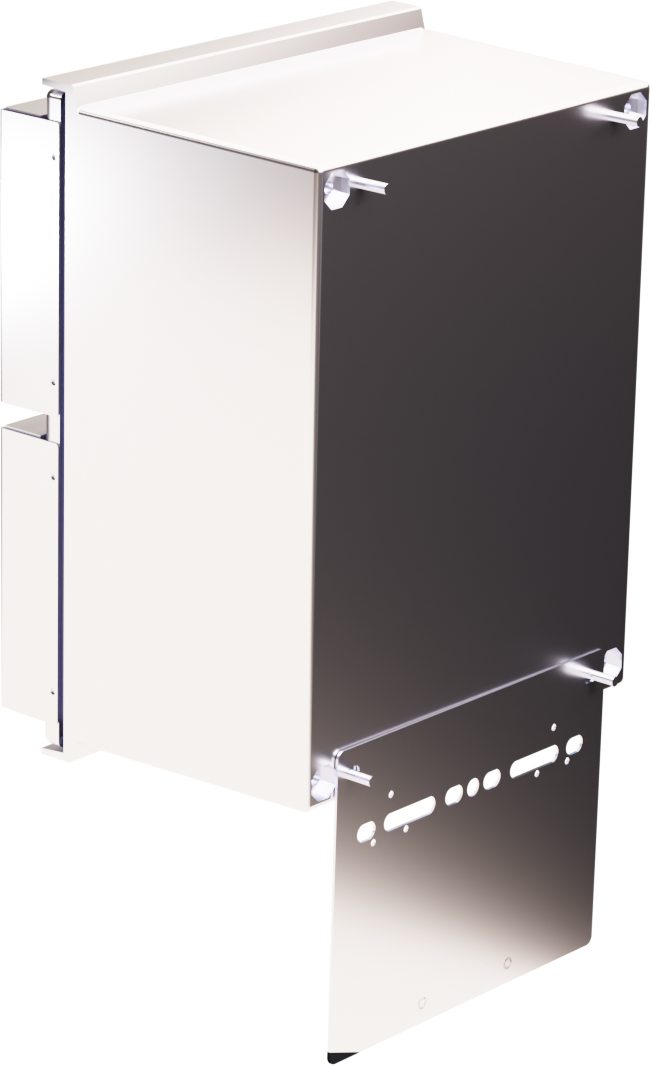

Produktbild
Artikelinformation
Tabellen visar namn, artikelnummer och e-nummer för produkten
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
Speaker Mount Kit for UT M | A-CA00000SM01 | 52 579 78 |
Teknisk beskrivning
Högtalarfästet för UT M ger en stabil och säker montering av högtalare och ljudutrustning i utomhusmiljö. Kitet består av skruvförband och plåtdetaljer som säkerställer hög mekanisk stabilitet och lång livslängd även under krävande väderförhållanden. Lösningen är anpassad för montage av högtalare och tillhörande utrustning på kapslingen samt möjliggör korrekt lastfördelning och säker infästning. Samtliga komponenter är korrosionsbeständiga och dimensionerade för de mekaniska kraven hos kapslingarna UT M. Detta kit innehåller samtliga delar som krävs för en komplett och säker installation av högtalarsystem.
Snabbfakta | |
|---|---|
Tillbehör till | Utomhuskapslingar |
Användningsområden
Användningsområden | Ja | Nej |
|---|---|---|
För montering av högtalare på utomhuskapsling | ✔ |
Kapsling och mekanik
Kapsling och mekanik | |
|---|---|
Typ | Tillval, har ej kapsling |
IP-klass | IP00 |
Material | Plåt |
Färg | Silvergrå/rostfri plåt |
Komponent | Antal | Beskrivning |
|---|---|---|
Fästplåt | 1 |
|
Skruv, mutter och brickor | ||
Montering, installation och behörighetskrav
Montering | Ja | Nej |
|---|---|---|
Monteras på kompatibel produkt | ✔ |
Installation | Ja | Nej |
|---|---|---|
Fast installation | ✔ |
Mått, vikt och förpackningsinformation
Nettovikt | Vikt med emballage |
|---|---|
0,5 kg | 0,7 kg |
Emballage, transport och lagring | |
|---|---|
Emballage | Kartong och stötskydd i papp |
Antal i förpackning | 1 st |
Förpackningstyp (GS1 T0137) | BX-låda |
Villkor EUR pall | EUR-pall får ej staplas under transport eller lagring. Stapling kan medföra skador på produkt och förpackning. |
Transportmiljö | Produkten ska skyddas mot kondens och direkt nederbörd under transport. |
Lagringsmiljö | Torr inomhusmiljö, skyddad mot kondens. Relativ luftfuktighet: max 95 %, ej kondenserande. |
Kompatibilitet för produkter
Tillbehör | Kapsling |
|---|---|
Speaker Mount Kit for UT M | UT M |
Kontakt
Så når du oss | |
|---|---|
Växel | 031-340 02 30 |
Support och tekniska frågor | support@milleteknik.se |
Försäljning | sales@milleteknik.se |
WWW | www.milleteknik.se |
Adress | Ögärdesvägen 8B, 433 30 Partille |
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
Publiceringsdatum 2026-06-29
Compliance och regelefterlevnad
Leveranstid, garanti och villkor
Leveranstid, garanti och villkor | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Garantitid[a] | Produkten har två (2) års garanti mot tillverkningsfel. | ||||||||||||||||||||||||||||||||||||||||||||||||
Särskilda garantivillkor | Se även allmänna villkor. | ||||||||||||||||||||||||||||||||||||||||||||||||
Allmänna villkor | ALEM09 med undantag, se: www.milleteknik.se/villkor/ | ||||||||||||||||||||||||||||||||||||||||||||||||
Support | Telefonsupport och support via e-post under garantitidens giltighet är kostnadsfri. För reservdelar som inte omfattas av garanti tillkommer kostnad. | ||||||||||||||||||||||||||||||||||||||||||||||||
Leverans och lager | |||||||||||||||||||||||||||||||||||||||||||||||||
Leveranstid[b] | 3 arbetsdagar. Eller enligt överenskommelse. Leveranstid räknas från fabrik, transporttid tillkommer. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Köps enheten via grossist eller annan leverantör kan andra villkor för garanti gälla. [b] Vid större beställningar sker leveranstid, enl. ö.k. | |||||||||||||||||||||||||||||||||||||||||||||||||
Drift och underhåll
Drift | Data | Övr. info |
|---|---|---|
Miljö | Utomhus, klass 3. |
Ja | Nej | Intervall | Övr. info |
|---|---|---|---|
✔ | Produkten är underhållsfri |
Certifieringar och godkännanden
Uppfyller | Direktiv |
|---|---|
CE | CE-märkning enligt (EC) 765/2008 |
Miljödata
Miljödata | J/N | Information | Övr. info. | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Byggvarudeklaration | ✔ | Ja, se iBVD på www.milleteknik.se. | - | ||||||||||||||||||||||||||||||||||||||||||||||
REACH informationsplikt (EG) nr 1907/2006 | Om tomt omfattas ej produkten. | ||||||||||||||||||||||||||||||||||||||||||||||||
SVHC ämnen, CAS / EG | Om text, se iBVD på www.milleteknik.se. Om tomt=ämne saknas. | ||||||||||||||||||||||||||||||||||||||||||||||||
Omfattas av RoHS-direktivet, (EU)2015/863 | Om tomt omfattas produkten ej av RoHS. | ||||||||||||||||||||||||||||||||||||||||||||||||
WEEE 2012/19/EU | Om tomt omfattas ej produkten. Uttjänta produkter ska lämnas till återvinningscentral. | ||||||||||||||||||||||||||||||||||||||||||||||||
Batteriförordningen (EU) 2023/1542 | Om tomt omfattas ej produkten. | ||||||||||||||||||||||||||||||||||||||||||||||||
SCIP-nr 2008/98/EG | Om tomt behövs ej SCIP-nr. | ||||||||||||||||||||||||||||||||||||||||||||||||
Innehåller nanomaterial: EG 1272/2008 | ✗ | Produkten innehåller ej nanomaterial. | |||||||||||||||||||||||||||||||||||||||||||||||
Ekodesign 2009/125/EG | Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information[a], där det är tillämpligt, för att ge våra kunder trygghet i sitt val. | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektiv 2006/42/EG | Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). Kommer att ersättas av Maskinförordningen (EU) 2023/1230, som börjar tillämpas 2027. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standbyförbrukning och effekt. | |||||||||||||||||||||||||||||||||||||||||||||||||
Tillverkare och ursprungsland
Bilaga
Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)
Klass | Typ | Temperaturintervall |
|---|---|---|
Miljöklass 1 | Uppvärmt inomhus (typ kontor/bostad). | +5°C till +40°C |
Miljöklass 2 | Allmänt inomhus (typ lager/trapphus, ej temperaturstyrt). | -10°C till +40°C |
Miljöklass 3 | Skyddat utomhus. | -25°C till +50°C |
Miljöklass 4 | Allmänt utomhus. | -25°C till +60°C |
