Asennus ja käyttöönotto

Asennus- ja käyttöönotto-ohjeet.

Nimikeke, artikkelinumero ja sähköpostinumero

Taulu 1. Nimikeke, artikkelinumero ja sähköpostinumero

Nimikeke

Tuote nro.

Sähkönumero

Aurinkosuojasarja

A-CA00000SS01

52 579 25

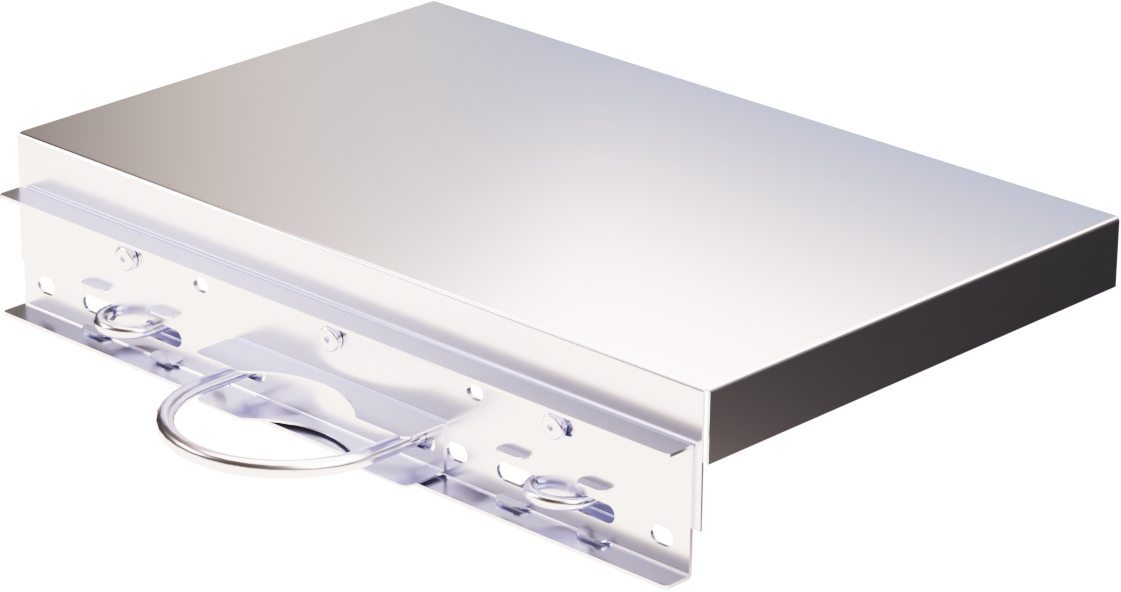

Tuotekuva


Tekninen kuvaus

Aurinkovisiiri on suunniteltu vähentämään suoraa säävaikutusta koteloon ja siten rajoittamaan lämpötilavaikutusta ulkoympäristössä. Sarja koostuu muotoilluista ruostumattomasta teräksestä valmistetuista suojapinnoista, jotka on asennettu mukana toimitetuilla kiinnikkeillä. Suunnittelun joustavuus mahdollistaa suojan sijoittamisen oikealle etäisyydelle kotelosta ilmankierron varmistamiseksi ja säänsuojan ylläpitämiseksi. Kaikki komponentit on suunniteltu pitkäaikaiseen käyttöön vaihtelevissa ilmasto-olosuhteissa. Tämä sarja sisältää kaikki osat, joita tarvitaan pylvään asennukseen

Taulu 2. Nopeita faktoja

Pikafaktat

Tarvikkeet

Ulkokaapit.



Osaluettelo

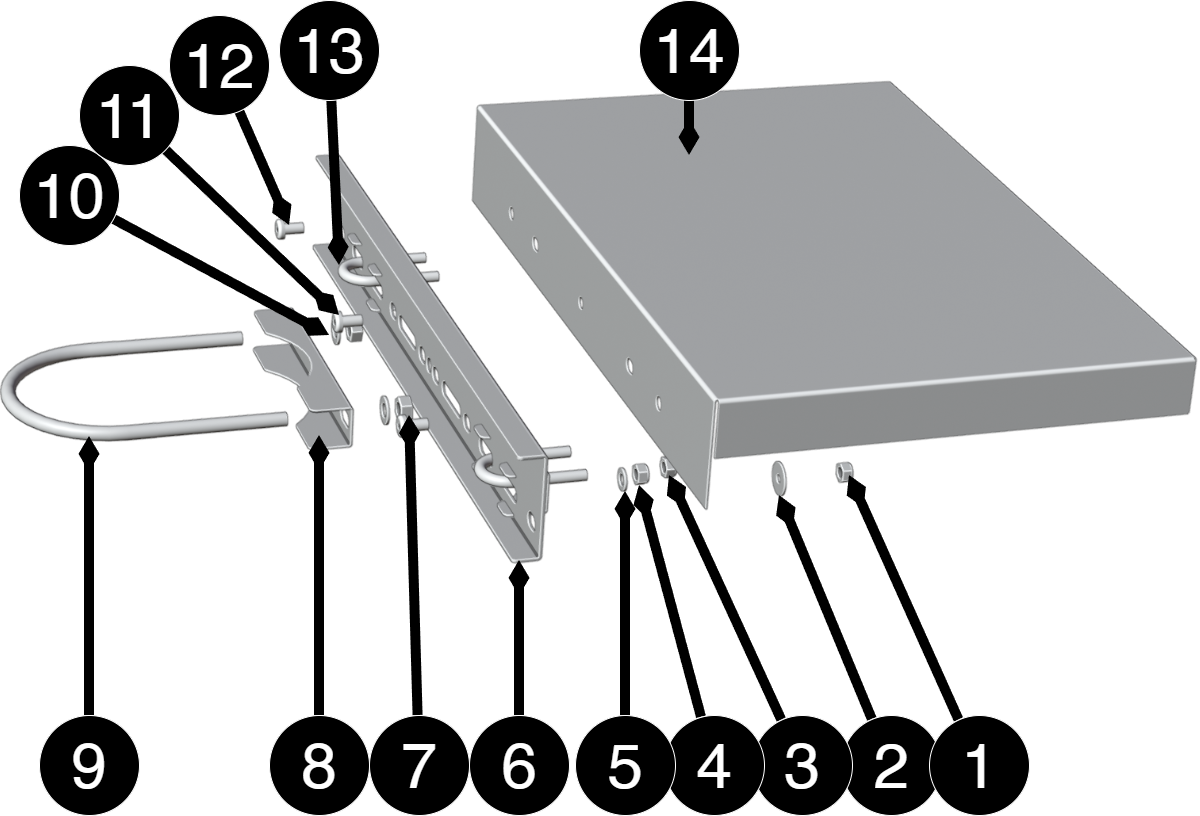

Komponenttien yleiskatsaus Asennussarjat

Taulu 3. Komponenttien yleiskatsaus

Ei.

Selitys

Koko

Numero

1,11

U-pultti napaan

M10

4

2,10

Aurinkosuoja

M8

4

3,4

Ruuvi, aluslevyt ja mutteri aurinkosuojaan ja kiinnityslevyyn.

LM 6x8

4

5

U-pultti mastoon

10 (5x20x2)

2

6

Metallikisko aurinkovarjoon asennettavaksi

-

1

7, 12

Ruuvi

M8x16

3

8

U-pulttilaskuri

-

1

9

U-pultti, suurempi

125 mm

1

13

U-pultti, pienempi

28 mm

1

14

Aurinkosuoja

540 x 348 x 78 mm

1



Kotelo

Yleiset kokoonpano-ohjeet

Asennusvaihtoehdot ja lisävarusteet

asennuksen varmistamiseksi tarjoamme useita räätälöityjä kiinnikkeitä UT-sarjan koteloihimme (S, M ja L). Alla olevassa matriisissa näet, mitkä vaihtoehdot ovat yhteensopivia

Huomaa, että seinäkiinnike on aina vakiona kaikissa malleissa. Pylvään asennukseen tai ylimääräisen aurinkosuojan tarpeisiin tarvitaan erilliset lisävarustepaketit

Taulu 4. Matriisikiinnike

Lisävarusteet

Kotelo

Aurinkosuojasarja

UT S, UT M ja UT L

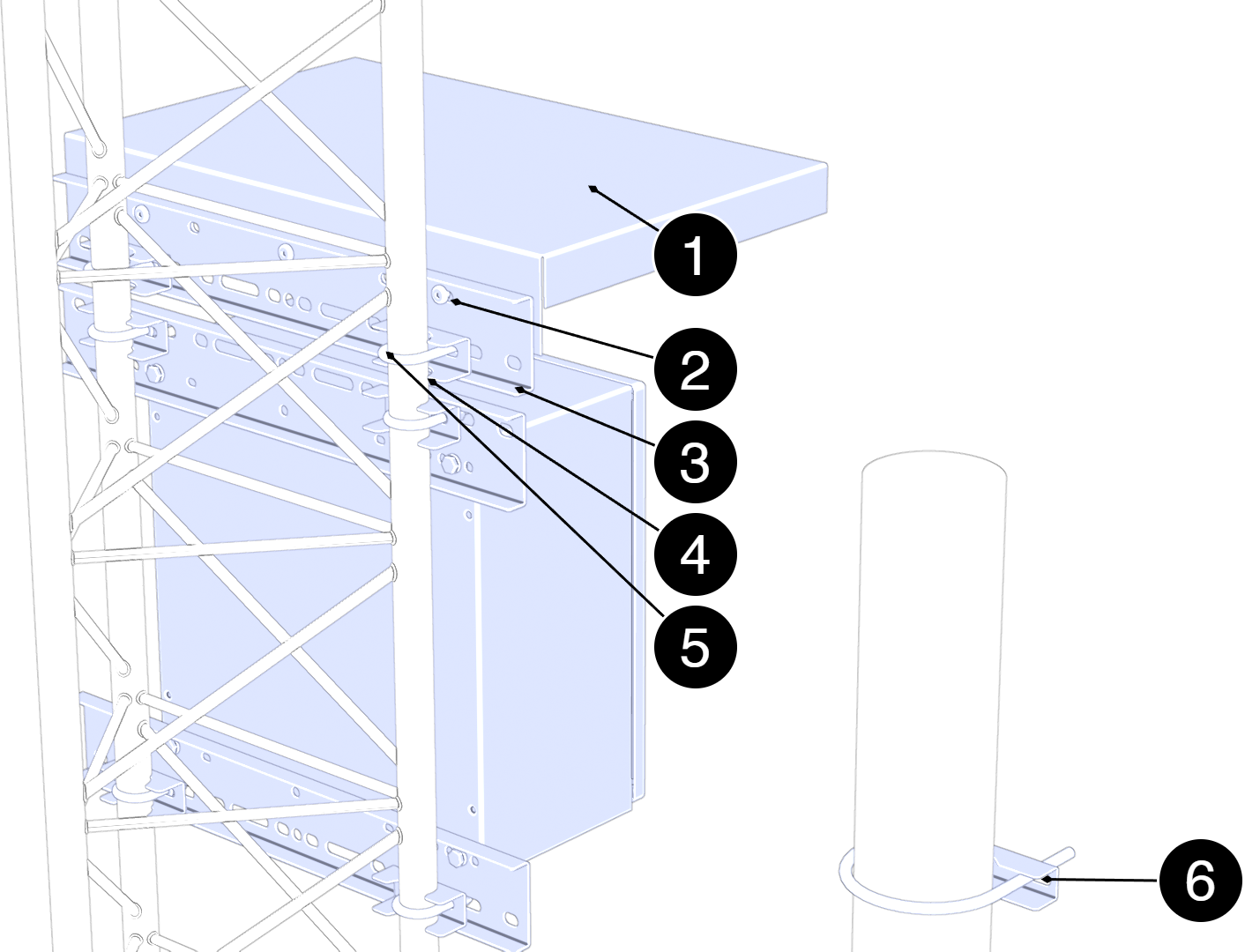

Aurinkosuojasarjan kokoaminen


Varoitus

urinkovisiiri ei ole suunniteltu kuljettamaan kuormia. Älä aseta työkaluja, laitteita tai muita esineitä aurinkosuojaan asennuksen tai käytön aikana

Taulu 5. Aurinkosuojakomponentit

Ei.

Komponentti

1

Aurinkosuoja.

2

Ruuvi ja mutteri aurinkosuojan kiinnittämiseen metallilevyyn.

3

Levykisko aurinkosuojan kiinnittämiseen ja masto-/pylväskiinnitykseen.

4

Laskuri u-pultin kiinnittämiseksi maston putkeen.

5

U-pultti

6

Kiinnitettäessä pylvääseen käytä pylvään kiinnikettä.



  1. Aseta asennuslevy (3) kotelon yläreunaa vasten ja kohdista reiät kotelon olemassa oleviin kiinnityskohtiin.

  2. Asenna asennuslevy (2) vastaavilla ruuveilla ja aluslevyillä. Kiristä kevyesti, jotta levyä voidaan tarvittaessa säätää sivuttain

  3. Aseta aurinkosuoja (3) asennuslevyn päälle ja kohdista suojus siten, että se peittää kotelon yläosan asianmukaisella ulokkeella.

  4. Kiinnitä aurinkosuoja (2) vetämällä ruuvit aurinkosuojan reikien (4) läpi kiinnityslevyyn. Asenna aluslevyt ja mutterit. Kiristä ruuvit tasaisesti ylikuormittamatta levyä

  5. Vedä U-pultti (1) pylvään ympäri ja asennuslevyn läpi, jos asennus tehdään yhdessä pylvään kiinnityssarjan kanssa. Asenna aluslevyt ja mutterit. Säädä niin, että suoja on keskitetty

  6. Kiristä kaikki ruuvit ja mutterit järjestyksessä: — asennuslevy — aurinkosuoja — U-pultti (jos kiinnitetty pylvääseen)

  7. Tarkista kiinnikkeen vakaus painamalla kevyesti kannen etureunaa ja varmista, että se on kiinnitetty liikkumatta.

Tuoteseloste - Tekniset tiedot

Tuoteseloste - virtalähde Milleteknikiltä

Tuotekuva


Kohteen tiedot

Taulukossa näkyy tuotteen nimi, osanumero ja sähköpostiosoite

Nimikeke, artikkelinumero ja sähköpostinumero
Taulu 6. Nimikeke, artikkelinumero ja sähköpostinumero

Nimikeke

Tuote nro.

Sähkönumero

Aurinkosuojasarja

A-CA00000SS01

52 579 25



Tekninen kuvaus

Aurinkovisiiri on suunniteltu vähentämään suoraa säävaikutusta koteloon ja siten rajoittamaan lämpötilavaikutusta ulkoympäristössä. Sarja koostuu muotoilluista ruostumattomasta teräksestä valmistetuista suojapinnoista, jotka on asennettu mukana toimitetuilla kiinnikkeillä. Suunnittelun joustavuus mahdollistaa suojan sijoittamisen oikealle etäisyydelle kotelosta ilmankierron varmistamiseksi ja säänsuojan ylläpitämiseksi. Kaikki komponentit on suunniteltu pitkäaikaiseen käyttöön vaihtelevissa ilmasto-olosuhteissa. Tämä sarja sisältää kaikki osat, joita tarvitaan pylvään asennukseen

Taulu 7. Nopeita faktoja

Pikafaktat

Tarvikkeet

Ulkokaapit.



Käyttökohteet

Taulu 8. Soveltamisalueet

Käyttökohteet

Kyllä

Ei

Aurinko- ja säänsuojaus ulkokaapeleihin.

✔



Hälytys ja suojaus

Kotelo ja mekaniikka

Taulu 9. Kotelo ja mekaniikka

Kotelo ja mekaniikka

Tyyppi

Valinnainen, ei ole koteloa

IP-luokka

IP00

Materiaali

Pelti

Väri

Hopeanharmaa/ruostumaton teräslevy



Taulu 10. Vaihtoehto koostuu

Komponentti

Numero

Kuvaus

Suojalevy

1

Aurinko- ja säänsuojaus ohutlevyllä.

Kiinnityslevy

1

U-pultti pylväskiinnitykseen, M10

1

Asennetaan pyöreisiin pylväisiin määritellyn halkaisijan mukaan

U-pultti maston asennukseen, M8

2

Sopii ristikkomastoputkeen; sisältää mutterin ja aluslevyn

Mutteri ja aluslevyt



Asennus- ja kiinnitysvaatimukset

Taulu 11. Asennus

Asennus

Kyllä

Ei

Pylväs tai masto.

✔



Taulu 12. Asennus

Asennustapa

Kyllä

Ei

Kiinteä asennus.

✔



Mitat, paino ja pakkaustiedot

Taulu 13. Napakiinnikkeen halkaisija

kiinnike

Leveys

Pituus

Sopii tangon halkaisijaan

U-pultti pylvään asennukseen

145 mm

182 mm

90—125 mm



Taulu 14. Mitat

Mitat (L x K x S).

Mitat pakkauksineen[a]

545 x 80 x 380 mm

Tiedot puuttuvat

[a] Tuotteen ja pakkauksen mitat (L x K x S) voivat vaihdella riippuen tuotteen asennosta pakkauksessa.



Taulu 15. Paino

Nettopaino

Paino pakkauksineen

2,7 kg

3,1 kg



Taulu 16. Pakkaus

Pakkaus

Pakkaus

Pahvi ja pahvinen iskusuojaus.

Määrä pakkauksessa

1 kpl.

Pakkaustyyppi (GS1 T0137)

BX-laatikko.

Ehdot EUR lava

EUR-kuormalavoja ei saa pinota kuljetuksen tai varastoinnin aikana. Pinoaminen voi vahingoittaa tuotetta ja pakkausta

Liikenneympäristö

Tuote on suojattava kondensaatiolta ja suoralta saostumiselta kuljetuksen aikana.

Tallennusympäristö

Kuiva sisäympäristö, suojattu kondensaatiolta. Suhteellinen kosteus: max 95%, tiivistymätön



Yhteystiedot

Taulu 17. Yhteystiedot

Osasto

Vaihde

031-340 02 30

Tuki

support@milleteknik.se

Myynti

sales@milleteknik.se

WWW

www.milleteknik.se

Osoite

Ögärdesvägen 8B, 433 30 Partille



Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Julkaisupäivä 2026-06-29

Vaatimustenmukaisuus ja säännösten noudattaminen

Toimitusaika, takuu ja ehdot

Taulu 18. Toimitusaika, takuu ja ehdot

Toimitusaika, takuu ja ehdot

Takuuaika[a]

Tuotteella on kahden (2) vuoden takuu valmistusvirheiden varalta.

Erityiset takuuehdot

Katso myös yleiset ehdot.

Yleiset ehdot

ALEM09 poikkeuksin, katso. www.milleteknik.se/käyttöehto/

Tuki

Puhelin- ja sähköpostituki on maksutonta takuuaikana. Takuun ulkopuolisista varaosista veloitetaan maksu.

Toimitus ja varastointi

Toimitusaika[b]

3 työpäivää. Tai sopimuksen mukaan. Toimitus tehtaalta, kuljetusaika lisätään.

[a] Jos laite hankitaan tukkuliikkeen tai muun jälleenmyyjän kautta, voimassa voivat olla eri takuuehdot.

[b] Suurempien tilausten toimitusaika sopimuksen mukaan.



Käyttö ja kunnossapito

Taulu 19. Käyttö

Käyttö

Tiedot

Lisätietoja

Ympäristö

Ulkoluokka 3.



Taulu 20. Huolto

Kyllä

Ei

Aikaväli

Lisätietoja

✔

Huoltovapaa.



Sertifioinnit ja hyväksynnät

Taulu 21. Hyväksynnät

Täyttää

Direktiivit

CE.

CE-merkintä (EY) 765/2008 mukaisesti



Ympäristötiedot

Taulu 22. Ympäristötiedot

Ympäristötiedot

J/N

Tiedot

Lisätietoja

Rakennustavarailmoitus

✔

Kyllä, katso iBVD osoitteessa www.milleteknik.se.

-

REACH-asetus

(EY) N:o 1907/2006

Jos sarake on tyhjä, tuote ei kuulu asetuksen piiriin.

SVHC-aineet, CAS/EY

Katso teksti iBVD osoitteessa www.milleteknik.se. Jos merkintä puuttuu.

RoHS-direktiivi (EU) 2015/863

✔

Mekaaniset osat kuuluvat direktiivin piiriin, jos ne ovat osa RoHS-yhteensopivaa laitetta.

WEEE

2012/19/EU

Jos sarake on tyhjä, tuote ei kuulu direktiivin soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen

Akkuasetus

(EU) 2023/1542

✗

SCIP-numero

2008/98/EY

Jos se on tyhjä, SCIP-numeroa ei tarvita.

Konfliktimineraalit

(EU) 2017/821

✗/✗/✗/✗/✗

Ei: kulta, volframi, tantaali, koboltti. Kyllä: tina.

Sisältää nanomateriaaleja:

EY 1272/2008

✗

Tuote ei sisällä nanomateriaaleja.

Ekosuunnittelu

2009/125/EY

Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan.Koska asetus voi koskea tiettyjä komponentteja, ilmoitamme asiaankuuluvat tiedot helpottaaksemme asiakkaan valintaa.[a]

Konedirektiivi

2006/42/EY

Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivissä (2006/42/EY) tarkoitettu kone.

Korvautuu koneasetuksella (EU) 2023/1230, jota sovelletaan vuodesta 2027 alkaen.

Tuote on suunniteltu pitkäikäiseksi, mikä vähentää ympäristövaikutuksia. Käytöstä poistetut tuotteet on toimitettava kierrätykseen.

[a] Valmiustilan kulutus ja teho.




Valmistaja ja alkuperämaa

Taulu 23. Valmistaja ja alkuperämaa

Valmistaja[a]

Milleteknik AB

Alkuperämaa

Ruotsi

[a] Valmistaja on tuotteeseen merkitty tavaramerkki, riippumatta siitä, mitä tässä tuoteselosteessa on mainittu.



Liite

Vertailutaulukko: EN 50130-5 mukaiset ympäristöluokat (viitataan standardissa EN 50131-6)

Taulu 24. Vertailutaulukko: EN 50130-5 -standardin mukaiset ympäristöluokat

Luokka

Tyyppi

Lämpötila-alue

Ympäristöluokka 1

Lämmitetyt sisätilat (esim. toimistot, asunnot)

+5°C... +40°C

Ympäristöluokka 2

Sisätilat (esim. varastot, porraskäytävät; ei lämmitystä).

-10 °C... +40 °C

Ympäristöluokka 3

Suojattu ulkotila.

-25° C...+50° C

Ympäristöluokka 4

Yleinen ulkotila

-25° C...+60° C



Tietoja näistä tiedoista
