Installation och driftsättning

Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.

Produktidentifiering

Tabell 1. Benämning, artikelnummer och e-nummer

Benämning

Artikelnummer

E-nummer

Sun Shield Kit

A-CA00000SS01

52 579 25

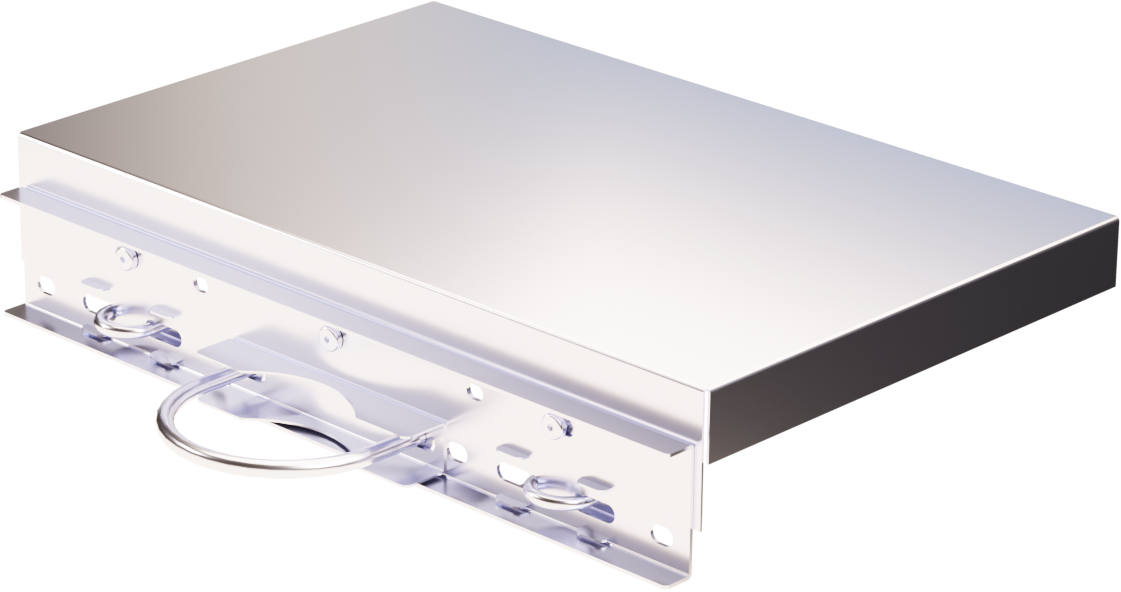

Produktbild


Teknisk beskrivning

Solskyddet är konstruerat för att minska direkt väderpåverkan på kapslingen och därmed begränsa temperaturpåverkan i utomhusmiljö. Kitet består av formade skyddsytor i väderbeständig stål som monteras med medföljande fästelement. Konstruktionens flexibilitet möjliggör att skyddet kan placeras på korrekt avstånd från kapslingen för att säkerställa luftcirkulation och bibehållet väderskydd. Samtliga komponenter är dimensionerade för långvarig användning i varierande klimatförhållanden. Detta kit innehåller samtliga delar som krävs för montering på stolpe.

Tabell 2. Snabbfakta

Snabbfakta

Tillbehör till

Utomhuskapslingar

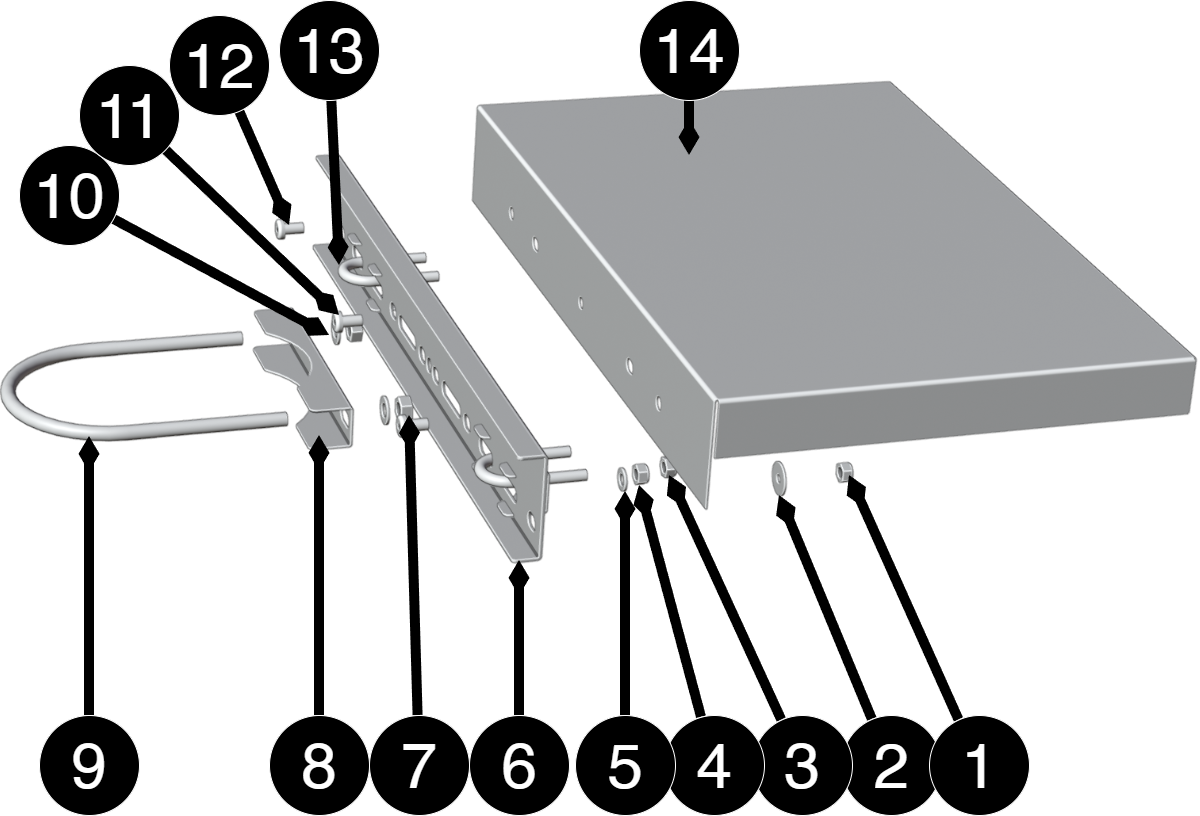

Komponentöversikt

Komponentöversikt: Solskydd

Tabell 3. Komponentöversikt

Nr

Förklaring

Storlek

Antal

1,11

Mutter

M10

4

2,10

Bricka

M8

4

3,4

Mutter

LM6x8

4

5

Bricka

10 (5x20x2)

2

6

Plåtskena för fäste i solskydd

-

1

7, 12

Skruv

M8x16

3

8

Mothåll för U-bult

-

1

9

U-bult, större

125 mm

1

13

U-bult, mindre

28 mm

1

14

Solskydd

540 x 348 x 78 mm

1



Kapsling

Allmänna monteringsanvisningar

Monteringsalternativ och tillbehör

För att säkerställa en smidig installation erbjuder vi flera anpassade fästen till våra kapslingar i UT-serien (UT S, UT M och UT L). I matrisen nedan ser du vilka tillval som är kompatibla.

Observera att väggfäste alltid ingår som standard till samtliga modeller. För montering på stolpe eller behov av extra solskydd krävs separata tillvalskit.

Tabell 4. Matris fäste

Tillbehör

Kapsling

Sun Shield Kit

UT S, UT M och UT L



Montering av Sun Shield Kit


Varning

Solskyddet är inte konstruerat för att bära last. Lägg inte verktyg, utrustning eller andra föremål på solskyddet under installation eller drift.

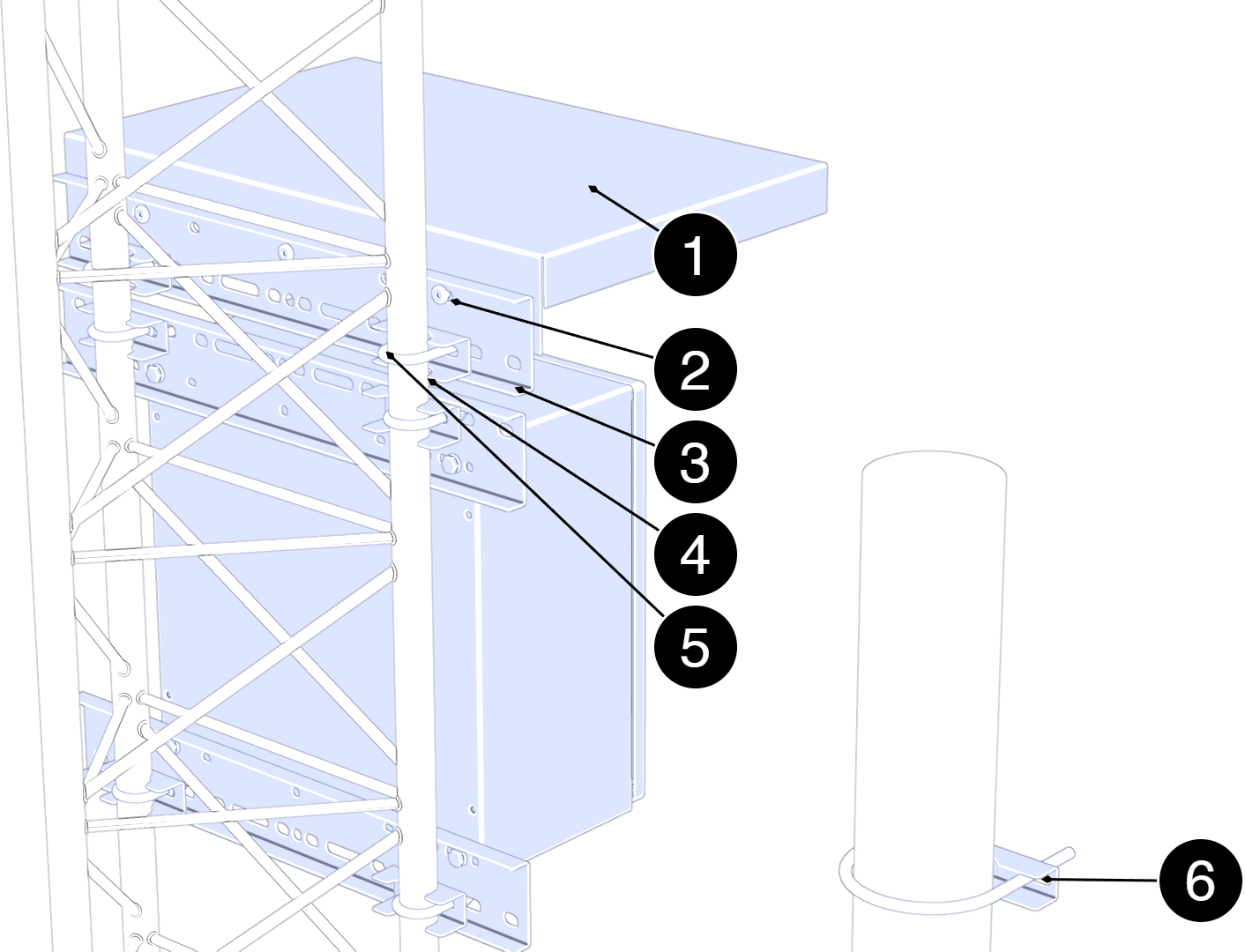

Tabell 5. Solskydd komponenter

Nr

Komponent

1

Solskydd.

2

Skruv och mutter för att fästa solskydd på plåt.

3

Plåtskena för fäste av solskydd och mast-/stolpfäste.

4

Mothåll för fixering av u-bult mot mastens rör.

5

U-bult

6

För montering på stolpe använd stolpfäste.



  1. Placera plåtskena ovanför kapslingens ovankant och rikta in hålen mot kapslingens befintliga infästningspunkter.

  2. Montera plåtskena med tillhörande skruvar och brickor. Dra åt lätt så att plåten fortfarande kan justeras i sidled vid behov.

  3. Placera solskyddet ovanpå plåtskenan och rikta in skyddet så att det täcker kapslingens övre del med korrekt överhäng.

  4. Fäst solskyddet genom att dra skruvarna genom hålen i solskyddet och ned i plåtskena. Montera brickor och muttrar. Dra åt skruvarna jämt utan att överbelasta plåten.

  5. För U-bulten runt rör/stolpen och genom mothållet, sedan plåtskena om installationen sker tillsammans med Pole Mount Kit. Montera brickor och muttrar. Justera så att skyddet sitter centrerat.

  6. Dra åt samtliga skruvar och muttrar i ordningen: – fästplåt – solskydd – U-bult (om monterat mot stolpe)

  7. Kontrollera monteringens stabilitet genom att trycka lätt på skyddets framkant och säkerställa att det sitter fast utan rörelse.

Produktblad - strömförsörjning / batteribackup

Produktblad

Produktbild


Artikelinformation

Tabellen visar namn, artikelnummer och e-nummer för produkten

Produktidentifiering
Tabell 6. Benämning, artikelnummer och e-nummer

Benämning

Artikelnummer

E-nummer

Sun Shield Kit

A-CA00000SS01

52 579 25



Teknisk beskrivning

Solskyddet är konstruerat för att minska direkt väderpåverkan på kapslingen och därmed begränsa temperaturpåverkan i utomhusmiljö. Kitet består av formade skyddsytor i väderbeständig stål som monteras med medföljande fästelement. Konstruktionens flexibilitet möjliggör att skyddet kan placeras på korrekt avstånd från kapslingen för att säkerställa luftcirkulation och bibehållet väderskydd. Samtliga komponenter är dimensionerade för långvarig användning i varierande klimatförhållanden. Detta kit innehåller samtliga delar som krävs för montering på stolpe.

Tabell 7. Snabbfakta

Snabbfakta

Tillbehör till

Utomhuskapslingar



Användningsområden

Tabell 8. Användningsområden

Användningsområden

Ja

Nej

Sol och väderskydd för utomhuskaplingar

✔



Larm och skydd

Kapsling och mekanik

Tabell 9. Kapsling och mekanik

Kapsling och mekanik

Typ

Tillval, har ej kapsling

IP-klass

IP00

Material

Plåt

Färg

Silvergrå/rostfri plåt



Tabell 10. Tillvalet består av

Komponent

Antal

Beskrivning

Skyddsplåt

1

Sol -/väderskydd i plåt.

Fästplåt

1

U-bult för stolpmontage, M10

1

För montering på runda stolpar enligt angivet diameterintervall

U-bult för mastmontage, M8

2

Anpassad för rör i fackverksmast; inkluderar mutter och bricka

Mutter och brickor



Montering, installation och behörighetskrav

Tabell 11. Montering

Montering

Ja

Nej

Stolpe eller mast

✔



Tabell 12. Installation

Installation

Ja

Nej

Fast installation

✔



Mått, vikt och förpackningsinformation

Tabell 13. Diameter Pole Mount

Fäste

Bredd

Längd

Passar stolpdiameter

U-bult för stolpmontage

145 mm

182 mm

90-125 mm



Tabell 14. Mått

Mått, (BxHxD).

Mått med emballage[a]

545 x 80 x 380 mm

Uppgift saknas

[a] Mått (BxHxD) på produkt och förpackning kan skilja sig åt, det beror på att produkten kan ligga åt annat håll i förpackningen.



Tabell 15. Vikt

Nettovikt

Vikt med emballage

4,2 kg

4,5 kg



Tabell 16. Emballage, transport och lagring

Emballage, transport och lagring

Emballage

Kartong och stötskydd i papp

Antal i förpackning

1 st

Förpackningstyp (GS1 T0137)

BX-låda

Villkor EUR pall

EUR-pall får ej staplas under transport eller lagring. Stapling kan medföra skador på produkt och förpackning.

Transportmiljö

Produkten ska skyddas mot kondens och direkt nederbörd under transport.

Lagringsmiljö

Torr inomhusmiljö, skyddad mot kondens. Relativ luftfuktighet: max 95 %, ej kondenserande.



Kontakt

Tabell 17. Kontaktvägar

Så når du oss

Växel

031-340 02 30

Support och tekniska frågor

support@milleteknik.se

Försäljning

sales@milleteknik.se

WWW

www.milleteknik.se

Adress

Ögärdesvägen 8B, 433 30 Partille



Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

Publiceringsdatum 2026-06-29

Compliance och regelefterlevnad

Leveranstid, garanti och villkor

Tabell 18. Leveranstid, garanti och villkor

Leveranstid, garanti och villkor

Garantitid[a]

Produkten har två (2) års garanti mot tillverkningsfel.

Särskilda garantivillkor

Se även allmänna villkor.

Allmänna villkor

ALEM09 med undantag, se: www.milleteknik.se/villkor/

Support

Telefonsupport och support via e-post under garantitidens giltighet är kostnadsfri. För reservdelar som inte omfattas av garanti tillkommer kostnad.

Leverans och lager

Leveranstid[b]

3 arbetsdagar. Eller enligt överenskommelse. Leveranstid räknas från fabrik, transporttid tillkommer.

[a] Köps enheten via grossist eller annan leverantör kan andra villkor för garanti gälla.

[b] Vid större beställningar sker leveranstid, enl. ö.k.



Drift och underhåll

Tabell 19. Drift

Drift

Data

Övr. info

Miljö

Utomhus, klass 3.



Tabell 20. Underhåll

Ja

Nej

Intervall

Övr. info

✔

Produkten är underhållsfri



Certifieringar och godkännanden

Tabell 21. Godkänd enligt

Uppfyller

Direktiv

CE

CE-märkning enligt (EC) 765/2008



Miljödata

Tabell 22. Miljödata

Miljödata

J/N

Information

Övr. info.

Byggvarudeklaration

✔

Ja, se iBVD på www.milleteknik.se.

-

REACH informationsplikt

(EG) nr 1907/2006

Om tomt omfattas ej produkten.

SVHC ämnen, CAS / EG

Om text, se iBVD på www.milleteknik.se. Om tomt=ämne saknas.

Omfattas av RoHS-direktivet, (EU)2015/863

✔

Mekaniska delar omfattas om de ingår i en RoHS-pliktig produktOm tomt omfattas produkten ej av RoHS.

WEEE

2012/19/EU

Om tomt omfattas ej produkten. Uttjänta produkter ska lämnas till återvinningscentral.

Batteriförordningen

(EU) 2023/1542

Om tomt omfattas ej produkten.

SCIP-nr

2008/98/EG

Om tomt behövs ej SCIP-nr.

Konfliktmineraler

(EU) 2017/821

✗/✗/✗/✗/✗

Nej=Guld, Volfram, Tantal, Kobolt,Tenn.

Innehåller nanomaterial:

EG 1272/2008

✗

Produkten innehåller ej nanomaterial.

Ekodesign

2009/125/EG

Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information[a], där det är tillämpligt, för att ge våra kunder trygghet i sitt val.

Maskindirektiv

2006/42/EG

Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

Kommer att ersättas av Maskinförordningen (EU) 2023/1230, som börjar tillämpas 2027.

Produkten konstrueras för lång livslängd vilket minskar miljöpåverkan. Uttjänta produkter lämnas till närmaste återvinningscentral.

[a] Standbyförbrukning och effekt.




Tillverkare och ursprungsland

Tabell 23. Produktens ursprung

Tillverkare[a]

Milleteknik AB

Ursprungsland

Sverige

[a] Tillverkare avser det varumärke som är angivet på produkten. Vid avvikelse mellan produktens märkning och detta produktblad gäller produktens märkning.



Bilaga

Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Tabell 24. Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Klass

Typ

Temperaturintervall

Miljöklass 1

Uppvärmt inomhus (typ kontor/bostad).

+5°C till +40°C

Miljöklass 2

Allmänt inomhus (typ lager/trapphus, ej temperaturstyrt).

-10°C till +40°C

Miljöklass 3

Skyddat utomhus.

-25°C till +50°C

Miljöklass 4

Allmänt utomhus.

-25°C till +60°C



Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

Publiceringsdatum 2026-06-29
