Sieppauskortteja, joissa on summerihälytykset, käytetään suojaamaan elektronisia piirejä ylivirran tai oikosulun aiheuttamilta vaurioilta.

Asennus ja käyttöönotto

Asennus- ja käyttöönotto-ohjeet.

Asennus akkuvarastoon

Jos kortti toimitetaan asennettuna muovikiinnikkeeseen (DIN-sovitin), napsauta kortti vain kotelossa oleviin aukkoihin.

Asenna kortti mihin tahansa kotelon korttipaikkaan, jätä runsaasti tilaa kaapeleille.

Tärkeää

Asenna kortti ennen kaapeloinnin kiinnittämistä tai käyttöönottoa.

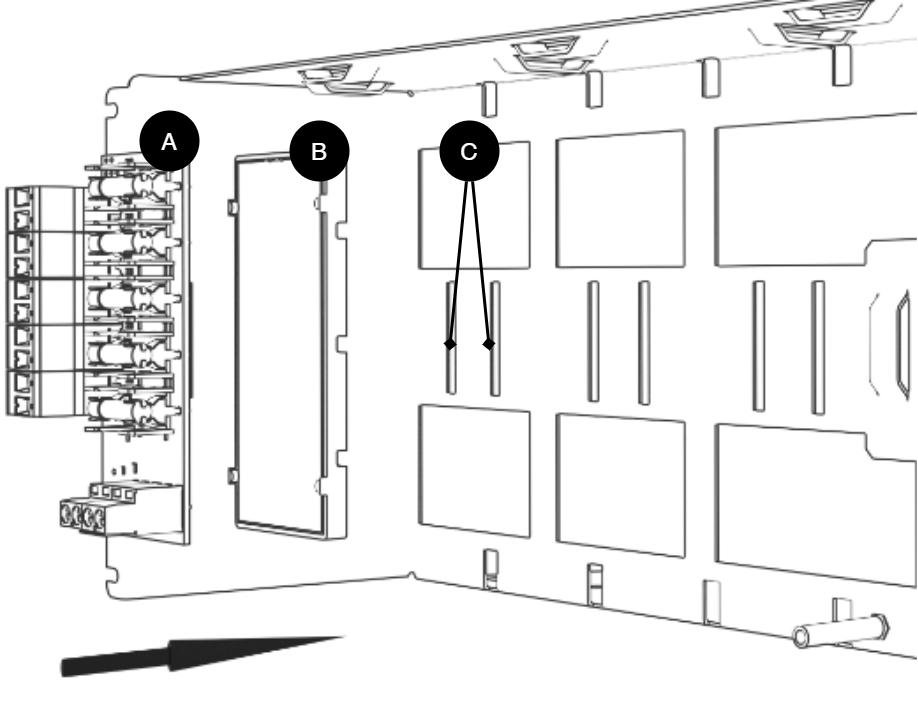

Kirje	Selitys	Kommentti
A	Valinnainen kortti	Optiokortti tulee tehtaalta asennettuna muovikiinnikkeeseen, onko se irronnut? Napsauta se takaisin paikalleen ennen levyn asentamista.
B	Muovinen kannatin	Muovisessa kannattimessa on koukut, jotka kiinnitetään levyn aukkoihin.
C	Paikka muovikannattimelle	Metallilevyssä olevat urat muovikiinnikkeen napsauttamiseksi.

Lyhyt kuvaus

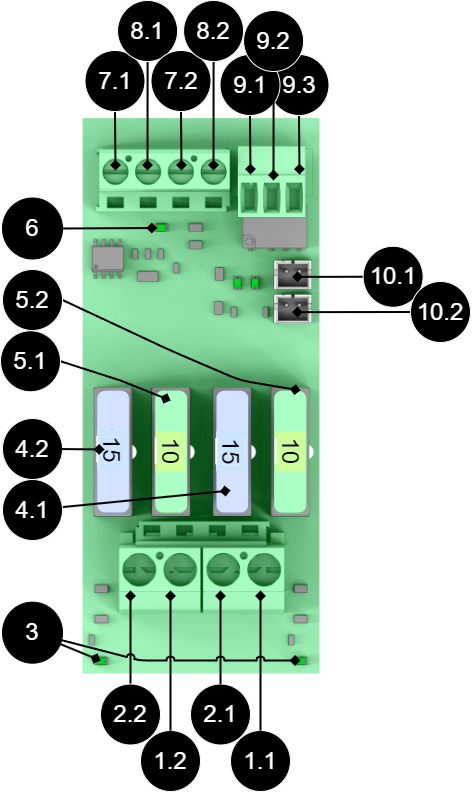

Taulu 1. Kortin yleiskatsaus

Ei.	Kuvaus
1.1, 1.2	- (miinus) ulos.
2.1, 2.2	+ (plus) ulos.
3	Indikaattoridiodi, palaa vihreänä, jos kuorma on kytketty pistorasiaan.
4.1, 4.2	+ (plus) sulake, 15 A
5.1, 5.2	- (miinus) sulake, 10 A
6	Indikaattori, palaa vihreänä, jos virtalähde on kytketty.
7.1, 7.2	- (miinus) virtalähde emolevystä tai muusta valinnaisesta kortista.
8.1, 8.2	+ (plus) virtalähde emolevystä tai muusta valinnaisesta kortista.
9.1	Hälytys, EI.
9.2	Hälytys, CO
9.3	Hälytys, NC.
10.1, 10.2	Vaihtoehtoinen hälytysliitäntä.

Käytä mukana toimitettua kaapelia

Käytä kortin liittämiseen pakkauksen mukana tulevaa kaapelia.

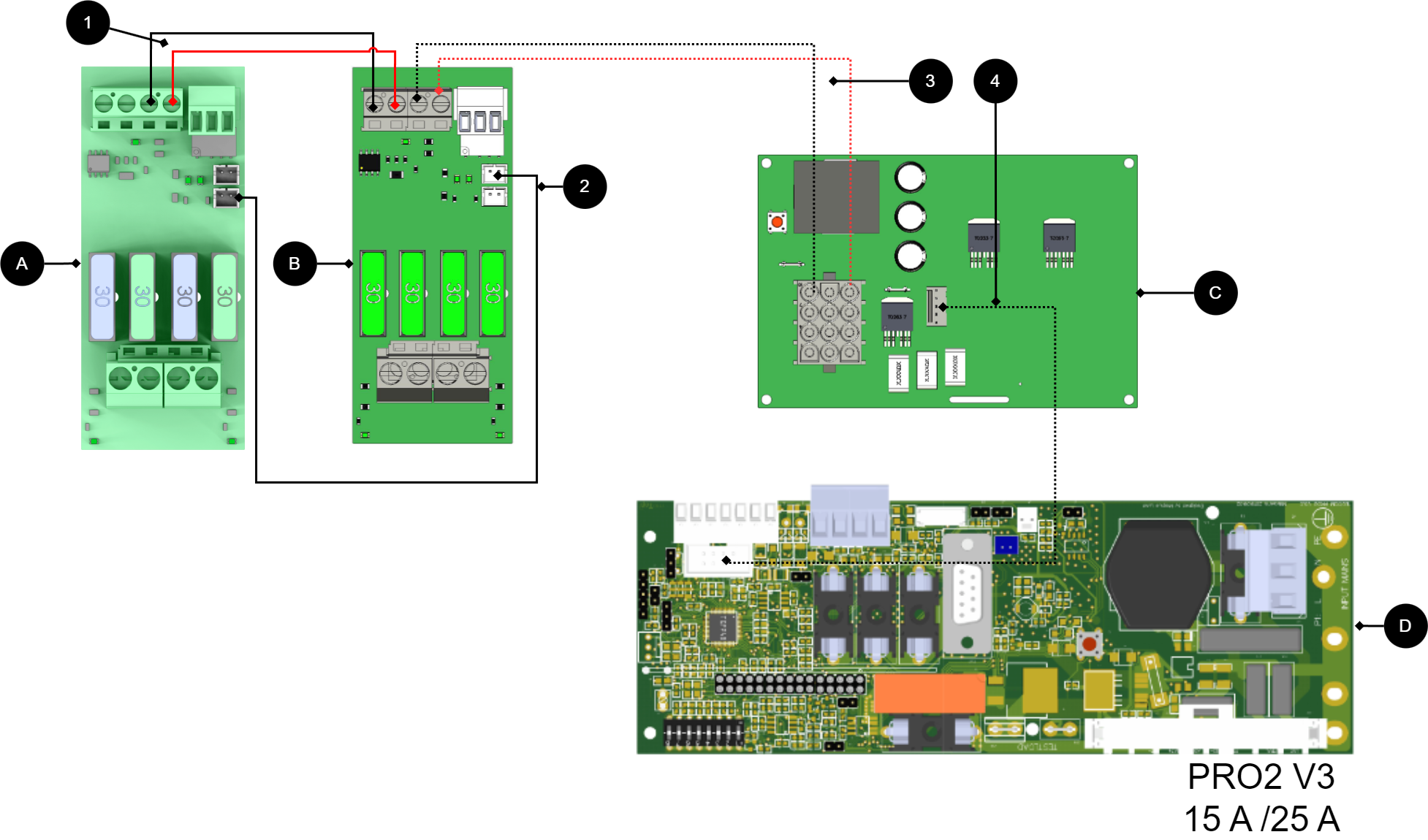

Liitä 2 lähtömoduulia emolevyyn PRO2v3 15A-25A

Taulu 2. Liitännät 15 A ja 25 A laitteita

Numero/kirjain	Piirilevyt	Selitys
C	Virtakortti	Saatavana varakkuina 15 A ja 25 A yksikköinä.
D	PRO2 v3	Emolevy akun varmuuskopiossa.
1	A ja B	Kytke virtalähde 2 lähtömoduulista (B) 2 lähtömoduuliin 15A (A).
2	A	Kytke hälytys 2 ulostulomoduulista 15A latauskortille.
A	2 Lähtömoduuli 15A	Valinnainen kortti (A).
B	2 Lähtömoduuli	Kytke virtalähde (24V) 2 lähtömoduuliin 15A (A).
3, 4	-	Sisäinen virtalähde ja tiedonsiirto korttien välillä.

Tuoteseloste - Tekniset tiedot

Tuoteseloste - virtalähde Milleteknikiltä

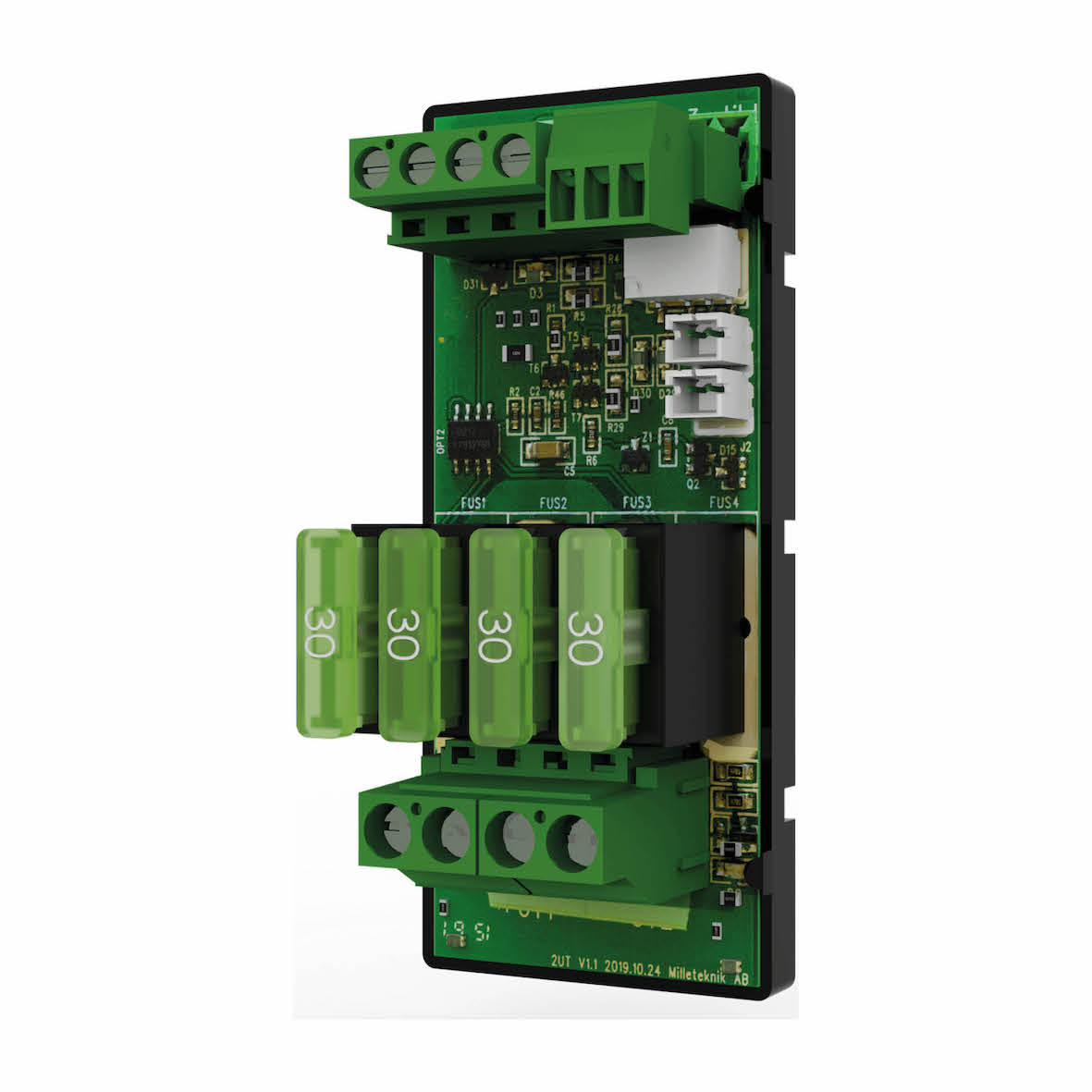

Tuotekuva

Tuotteen tunnistus

Taulu 3. Poikkeuskortti

Nimi	Tuote nro.	E-numero
2 Lähtömoduuli 15A	A-FU00240M15ALM01	52 136 27

Tekninen kuvaus

2 Lähtömoduuli 15 A on liitäntäkortti, jossa on 2 kaksinapaista korkilähtöä. Käytetään, kun tarvitaan enemmän lastin ulostuloja. Tulojännite 27,3 V DC ja suurin kokonaisvirta 30 A. Suoja ylivirtaa ja oikosulkua vastaan. Hälytys sulakkeen viasta voidaan lähettää akun varmuuskopiointiin tai erilliseen tuloon NEO, NOVA: ssa ja ilmoittaa LED- tai relekytkimellä. Toimitetaan ilman koteloa ja koottu yhteensopivaan tuotteeseen Milleteknikiltä

Taulu 4. Nopeita faktoja

Pikafaktat
Syöttöjännite (V)	27,3 V DC (24 V DC)
Lähtöjännite (V)	27,3 V DC, (24 V DC)
Lähtövirta (A), suurin kuormitusvirtalähtö.	15A
Tarvikkeet	Ulkokaapit.

Käyttökohteet

Taulu 5. Soveltamisalueet

Käyttökohteet	Kyllä	Ei
Kun tarvitaan lisää lastin ulostuloja. Asennetaan yhteensopivaan virtalähteeseen	✔

Sähkötiedot

Taulu 6. Sähkötiedot

Sähkötiedot
Syöttöjännite	27,3 V DC (24 V DC)
Valmiustilan kulutus	0,96 W
Jännite ulos	27,3 V DC, (24 V DC)
Nykyinen (A)^[a]	15A
Maksimivirta, täysihoito	15A
^[a]Virtalähtö/kuorma on määritetty maksimiksi, normaalin virran ulostulon tulisi olla 80% maksimista.

Taulu 7. Sulakkeet

Sulakkeet
Kuormasulake	15A

Taulu 8. Piirilevyt ja virrankulutus

Piirilevyt	Virrankulutus	Lisätietoja
2 output module 15A	35 mA

Kuormituslähdöt

Taulu 9. Kuormituslähdöt

Kuormituslähdöt
Kuormituslähtöjen lukumäärä	!^[a]
^[a]Kuormituslähdöt jakavat kokonaismaksimikuorman. Arvo ei koske tuotosta koh

Taulu 10. Maksimikuorma ja suositeltu kuorma.

Maksimi kokonaiskuormitus	Suositeltu kokonaiskuormitus (80%)^[a]
15 A	12 A
^[a]Jatkuvaan käyttöön suositellaan tyypillisesti 70–80 % maksimikuormasta lämpökuorman hallitsemiseksi

Hälytys ja suojaus

Taulu 11. Suojaus

Suojaus	Kyllä	Ei
Ylikuormitussuojaus/ylijännitesuojaus	✔

Viestintä ja indikointi

Taulu 12. Viestintä ja indikointi

Viestintä ja indikointi	Kyllä	Ei	Lisätietoja
Viestintä emojärjestelmään		✘	Ei tiedonsiirtoa ylätason järjestelmään.
Hälytyspalaute virtalähteeseen	✔
Merkkivalot/LEDit	✔		LED piirilevyllä.

Kotelo ja mekaniikka

Taulu 13. Kotelo ja mekaniikka

Kotelo ja mekaniikka
Tyyppi	Painettu piirilevy, tuotteessa ei ole koteloa

Asennus- ja kiinnitysvaatimukset

Taulu 14. Asennus

Asennus	Kyllä	Ei
Tuotteessa (lisävarusteena yhteensopivaan tuotteeseen).	✔

Taulu 15. Asennus

Asennustapa	Kyllä	Ei
Asennus laitteeseen.	✔

Mitat, paino ja pakkaustiedot

Taulu 16. Mitat

Mitat (L x K x S).	Mitat pakkauksineen^[a]
30 x 40 x 89 mm	100 x 210 x 155 mm
^[a]Tuotteen ja pakkauksen mitat (L x K x S) voivat vaihdella riippuen tuotteen asennosta pakkauksessa.

Taulu 17. Paino

Nettopaino	Paino pakkauksineen
0,1 kg	0,2 kg

Taulu 18. Pakkaus

Pakkaus
Pakkaus	Pahvi ja pahvinen iskusuojaus.
Määrä pakkauksessa	1 kpl.
Pakkaustyyppi (GS1 T0137)	BX-laatikko.
Ehdot EUR lava	EUR-kuormalavoja ei saa pinota kuljetuksen tai varastoinnin aikana. Pinoaminen voi vahingoittaa tuotetta ja pakkausta
Liikenneympäristö	Tuote on suojattava kondensaatiolta ja suoralta saostumiselta kuljetuksen aikana.
Kuljetuslämpötila (ilman akkua)	−30 °C... +70 °C
Tallennusympäristö	Kuiva sisäympäristö, suojattu kondensaatiolta. Suhteellinen kosteus: max 95%, tiivistymätön
Varastointilämpötila ilman paristoja	−20 °C... +60 °C

Vaihtoehto sopii

Taulu 19. Virtalähteeseen mahtuvien korttien lukumäärä.

Tuotesarja	Kotelon koko	Sopivien korttien lukumäärä^[a]
ECO	M, L	2,4
ECO, NEO, NOVA	FLX S	2
EN54, NEO, NOVA	FLX M	3
NEO, NOVA	FLX L	3
19 rack module holder	4U	8
^[a]Korttien/lisävarusteiden määrä, joka mahtuu koteloon, on kokonaismäärä, joka mahtuu koteloon. Elektronisia ja mekaanisia rajoituksia saattaa esiintyä.

Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Julkaisupäivä 2026-07-16

Vaatimustenmukaisuus ja säännösten noudattaminen

Toimitusaika, takuu ja ehdot

Taulu 20. Toimitusaika, takuu ja ehdot

Toimitusaika, takuu ja ehdot
Takuuaika^[a]	Tuotteella on kahden (2) vuoden takuu valmistusvirheiden varalta.
Erityiset takuuehdot	Katso myös yleiset ehdot.
Yleiset ehdot	ALEM09 poikkeuksin, katso. www.milleteknik.se/käyttöehto/
Tuki	Puhelin- ja sähköpostituki on maksutonta takuuaikana. Takuun ulkopuolisista varaosista veloitetaan maksu.
Toimitus ja varastointi
Toimitusaika^[b]	3 työpäivää. Tai sopimuksella. Toimitusaika lasketaan tehtaalta, kuljetusaika lisätään.
^[a]Jos laite hankitaan tukkuliikkeen tai muun jälleenmyyjän kautta, voimassa voivat olla eri takuuehdot. ^[b]Suurempien tilausten toimitusaika sopimuksen mukaan.

Käyttö ja kunnossapito

Taulu 21. Käyttö

Käyttö	Tiedot	Lisätietoja
Ympäristö	Sisäympäristöluokka 1.
Käyttölämpötila (suositus)	+15°C... +25°C
Käyttölämpötila (sallittu)^[a]	+5°C... +40°C	Luokka 1 standardin EN 50131-6/EN 60839-11 mukaisesti
^[a]Määrittää sallitun ympäristön lämpötila-alueen, jossa tuote voi toimia vahingoittumatta. Katso myös taulukko akun kestosta.

Taulu 22. Huolto

Kyllä	Ei	Aikaväli	Lisätietoja
	✔		Huoltovapaa.

Sertifioinnit ja hyväksynnät

Taulu 23. Hyväksynnät

Täyttää	Direktiivit
CE.	CE-merkintä (EY) 765/2008 mukaisesti
RoHS	RoHS-direktiivi 2011/65/EU, mukaan lukien muutos (EU) 2015/863
EMC	EMC-direktiivi 2014/30/EU
Sähköturvallisuus (LVD)	Pienjännitedirektiivi 2014/35/EU

Ympäristötiedot

Taulu 24. Ympäristötiedot

Ympäristötiedot	J/N	Tiedot	Lisätietoja
Rakennustavarailmoitus	✔	Kyllä, katso iBVD osoitteessa www.milleteknik.se.	-
REACH-asetus (EY) N:o 1907/2006	✔	Kyllä, katso DoC osoitteessa www.milleteknik.se Tuote on REACH-asetuksen (EY) N:o 1907/2006 mukainen.	Jos sarake on tyhjä, tuote ei kuulu asetuksen piiriin.
SVHC-aineet, CAS/EY	✔	Kyllä, lyijy, 7439-92-1/231-100-4	Katso teksti iBVD osoitteessa www.milleteknik.se. Jos merkintä puuttuu.
RoHS-direktiivi (EU) 2015/863	✔	Kyllä, katso DoC osoitteessa www.milleteknik.se
WEEE 2012/19/EU	✔	Tuote sisältää sähkökomponentteja tai johdotuksia, ja se kuuluu sähkö- ja elektroniikkalaiteromun direktiivin (2012/19/EU) soveltamisalaan.	Jos sarake on tyhjä, tuote ei kuulu direktiivin soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen
Akkuasetus (EU) 2023/1542	✗
SCIP-numero 2008/98/EY	✔	Kyllä, rekisteröity soveltuvin osin EU:n jätedirektiivin (2008/98/EY) mukaisesti.	Jos se on tyhjä, SCIP-numeroa ei tarvita.
Konfliktimineraalit (EU) 2017/821	✗/✗/✗/✗/✔	Ei = kulta, volframi, tantaali, koboltti. Kyllä = Tina	Tina juotoksissa piirilevyissä, jotka on ostettu ruotsalaisen toimittajan kautta.
Sisältää nanomateriaaleja: EY 1272/2008	✗	Tuote ei sisällä nanomateriaaleja.
Ekosuunnittelu 2009/125/EY	Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan.Koska asetus voi koskea tiettyjä komponentteja, ilmoitamme asiaankuuluvat tiedot helpottaaksemme asiakkaan valintaa.^[a]
Konedirektiivi 2006/42/EY	Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivissä (2006/42/EY) tarkoitettu kone. Korvautuu koneasetuksella (EU) 2023/1230, jota sovelletaan vuodesta 2027 alkaen.
Tuote on suunniteltu pitkäikäiseksi, mikä vähentää ympäristövaikutuksia. Käytöstä poistetut tuotteet on toimitettava kierrätykseen.
^[a]Valmiustilan kulutus ja teho.

Valmistaja ja alkuperämaa

Taulu 25. Valmistaja ja alkuperämaa

Valmistaja^[a]

Milleteknik AB

Tullinimike

850444095^[b]

Alkuperämaa

Ruotsi

^[a]Valmistaja on tuotteeseen merkitty tavaramerkki, riippumatta siitä, mitä tässä tuoteselosteessa on mainittu.

^[b]Tarkista viennin/tuonnin osalta tulliasiamiehellä/tullilaitokselta; vaihtoehtoinen luokitus 85044055 voi tulla soveltuvaksi, jos tuote arvioidaan akkulaturiksi.

Liite

Kelpoisuusvaatimukset, asennus

Kelpoisuusvaatimukset vaihtelevat maittain. Taulukossa esitetään yhteenveto kansallisesta vaatimuksesta, joka koskee laitteiden kiinteää asennusta ja liitäntää pistorasiaan.

Tuotteen toissijaisella puolella olevat vaihtoehdot, kuten 12 V, 24 V tai 48 V DC, on kytketty vastaavien ohjeiden mukaisesti. Tuotteen verkkoyhteyttä koskevat työt on suoritettava kansallisten kelpoisuusvaatimusten mukaisesti

Taulu 26. Pätevyysvaatimukset maittain. Koskee vain tämän tuotteen kiinteää asennusta sähköverkkoon.

Asennuksen pätevyysvaatimukset	Kiinteä asennus (230 V)	Pistotulppaliitäntä	Lisätietoja
Ruotsi	✔	✗	Kiinteän asennuksen saa suorittaa sähköalan ammattilainen valtuutetun sähköurakoitsijan valvonnassa (Sähköturvallisuuslaki SS 436 40 00). Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä.
Norja	✔	✔	Pätevyysvaatimus koskee myös kiinteästi asennettuja laitteita, joissa on pistorasia. (400 NEK, DSB.)
Suomi	✔	✗	Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä. (Tukes, SFS 6000.)
Tanska	✔	✗	Pistoke voidaan kytkeä ilman lupaa. Sikkerhedsstyrelsen (Turvallisuusvirasto)
Saksa	✔	✗	Kaikki kiinteät asennukset edellyttävät VDE 0100 -standardin mukaista pätevää sähköasentajaa. Pistokkeet voidaan kytkeä ilman lupaa, mutta vain henkilö, jolla on sähkötekniikkaan perehdytetty henkilö (”Elektrotechnisch unterwiesene Person”).

Vertailutaulukko: EN 50130-5 mukaiset ympäristöluokat (viitataan standardissa EN 50131-6)

Taulu 27. Vertailutaulukko: EN 50130-5 -standardin mukaiset ympäristöluokat

Luokka	Tyyppi	Lämpötila-alue
Ympäristöluokka 1	Lämmitetyt sisätilat (esim. toimistot, asunnot)	+5°C... +40°C
Ympäristöluokka 2	Sisätilat (esim. varastot, porraskäytävät; ei lämmitystä).	-10 °C... +40 °C
Ympäristöluokka 3	Suojattu ulkotila.	-25° C...+50° C
Ympäristöluokka 4	Yleinen ulkotila	-25° C...+60° C

Tietoja näistä tiedoista

Julkaisupäivä 2026-07-16
