2 Output module 15A

Om

Avsäkringskort, med summalarm, används för att skydda elektroniska kretsar från skador på grund av överström eller kortslutning.

Installation och driftsättning

Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.

Montering i batteribackup

Om kortet levereras monterat i plastfäste snäpper du fast det i slitsarna i kapslingen.

Montera kortet på valfri kortplats i kapslingen, lämna god plats för kablar.

Viktigt

Montera kortet innan du skruvar fast kablage eller driftsätter.

Bokstav	Förklaring	Kommentar
A	Plats för tillvalskort	Tillvalskort kommer monterat på plastfäste från fabrik, har det lossnat? Snäpp fast det igen innan du monterar kortet.
B	Plastfäste	På plastfästet sitter hakar för att sätta fast i slitsar i plåten.
C	Plats för plastfäste	Slitsar i plåt, position varierar med produkt.

Kortbeskrivning

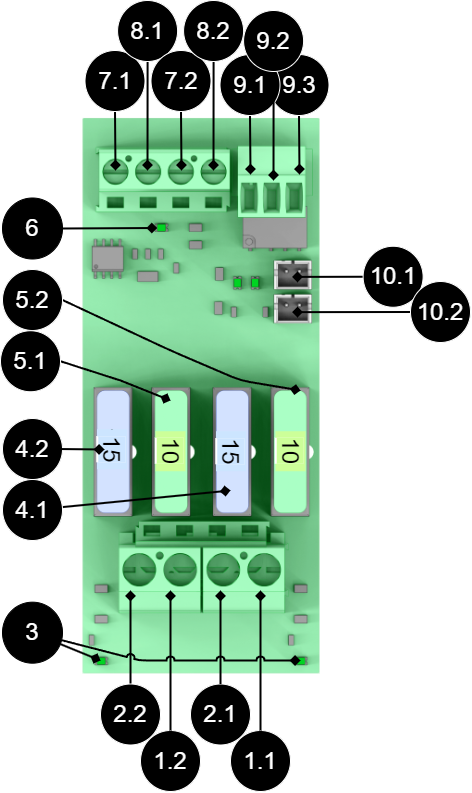

Tabell 1. Kortöversikt

Nr	Beskrivning
1.1, 1.2	- (minus) ut.
2.1, 2.2	+ (plus) ut.
3	Indikeringsdiod, lyser grönt om det finns inkopplad last.
4.1, 4.2	+ (plus) säkring, 15 A
5.1, 5.2	- (minus) säkring, 10 A
6	Indikeringsdiod, lyser grönt om det finns inkopplad strömmatning.
7.1, 7.2	- (minus) strömmatning från moderkort eller annat tillvalskort.
8.1, 8.2	+ (plus) strömmatning från moderkort eller annat tillvalskort.
9.1	Larm, NO.
9.2	Larm, CO
9.3	Larm, NC.
10.1, 10.2	Alternativ larminkoppling.

Använd medföljande kablage

Använd kablaget som skickas med i kartongen för att koppla in kortet.

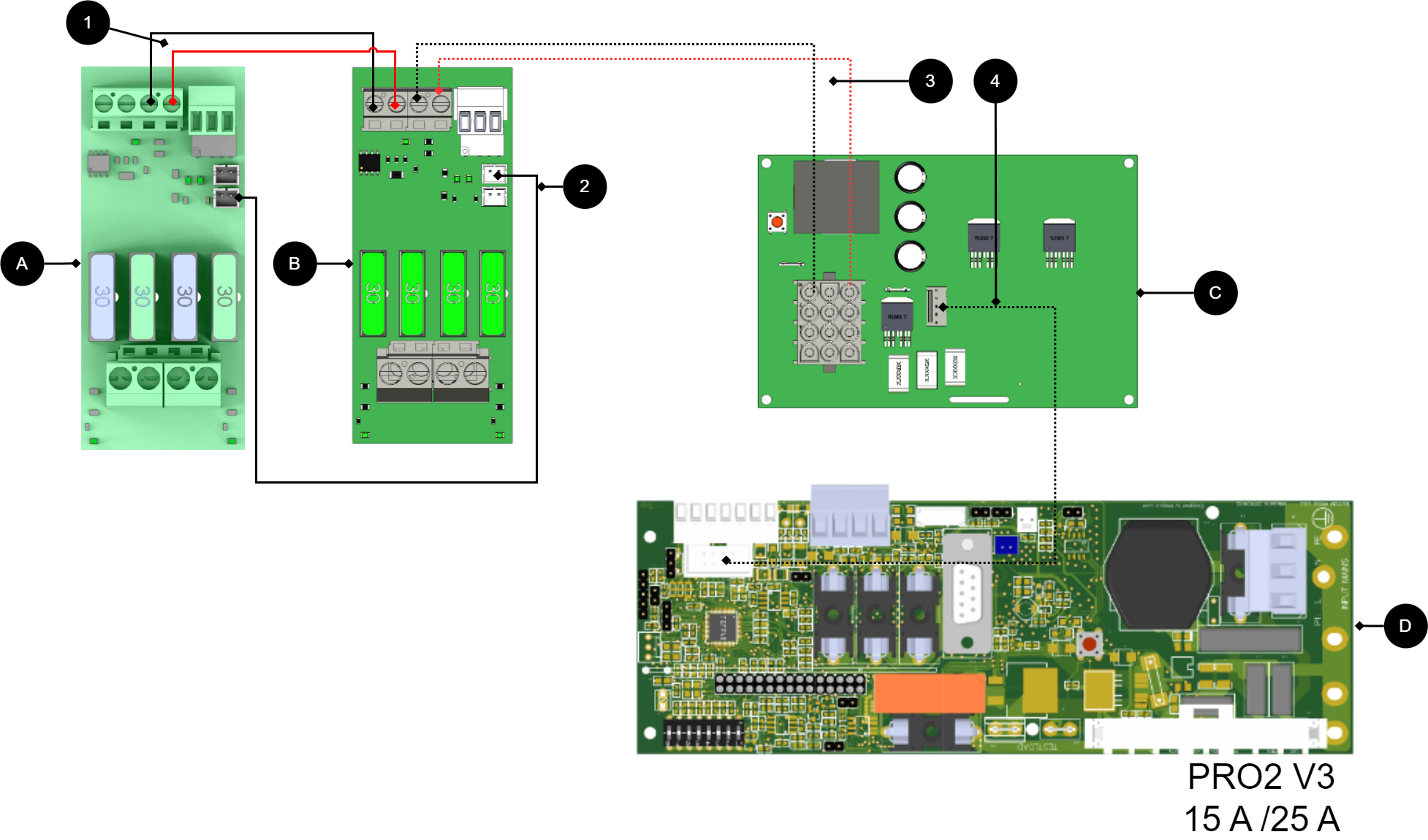

Anslut 2 Output module till moderkort PRO2v3 15A-25A

Tabell 2. Anslutningar 15 A och 25 A enheter

Nr/bokstav	Kretskort	Förklaring
D	PRO2 v3	Moderkort i batteribackup.
C	Effektkort	Finns i batteribackuper 15 A och 25 A enheter.
1	A och B	Koppla in strömmatning från 2 output module (B) till 2 Ouput module 15A (A).
2	A	Koppla larm från 2 Ouput module 15A till lastkort.
A	2 Output module 15A	Tillvalskort (A).
B	2 Output module	Koppla strömmating (24 V) till 2 Output module 15A (A).
3, 4	-	Intern strömmatning och kommunikation mellan kort.

Produktblad - strömförsörjning / batteribackup

Produktblad

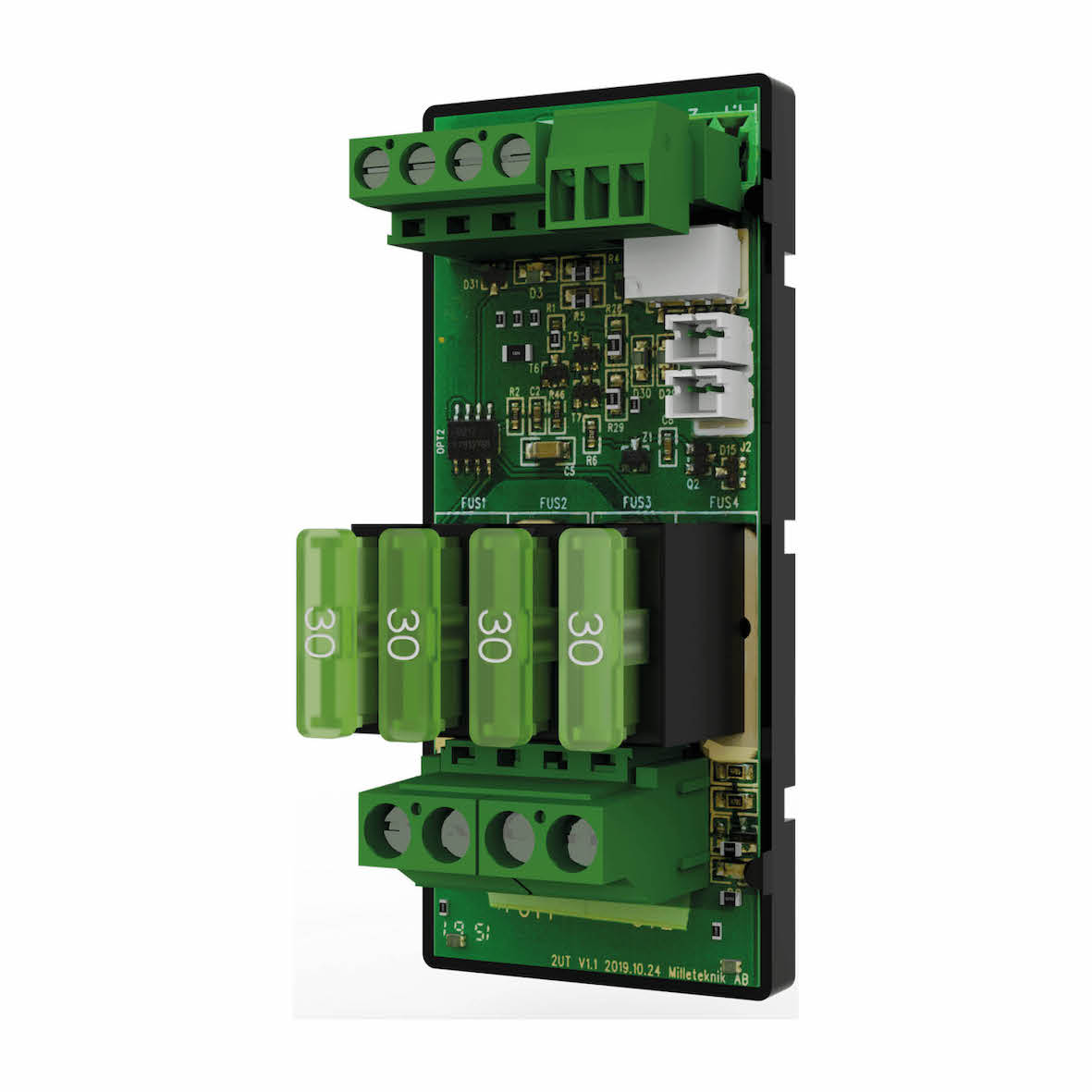

Produktbild

Produktidentifiering

Tabell 3. Avsäkringskort

Namn	Artikelnummer	E-nummer
2 Output module 15A	A-FU00240M15ALM01	52 136 27

Teknisk beskrivning

2 Output Module 15 A är ett avsäkringskort med 2 dubbelpoligt avsäkrade utgångar. Används när fler lastutgångar behövs. Inspänning 27,3 V DC och max totalström 30 A. Skydd mot överström och kortslutning. Larm för säkringsfel kan skickas till batteribackup eller separat ingång i NEO, NOVA och indikeras via LED eller reläväxling. Levereras utan kapsling och monteras i kompatibel produkt från Milleteknik.

Tabell 4. Snabbfakta

Snabbfakta
Matningsspänning (V)	27,3 V DC (24 V DC)
Spänning ut (V)	27,3 V DC, (24 V DC)
Strömuttag (A)	15 A
Tillbehör till	Strömförsörjning från Milleteknik

Användningsområden

Tabell 5. Användningsområden

Användningsområden	Ja	Nej
När ytterligare lastutgångar behövs. Monteras i kompatibel strömförsörjning	✔

Elektriska data

Tabell 6. Elektriska data

Elektriska data
Matningsspänning	27,3 V DC (24 V DC)
Standbyförbrukning	0,96 W
Spänning ut	27,3 V DC, (24 V DC)
Ström (A)^[a]	15 A
Maxström, hela kortet	15 A
^[a]Strömuttag/last anges som max, normalt strömuttag skall vara 80% av max.

Tabell 7. Säkringar

Säkringar
Lastsäkring	15 A

Tabell 8. Kretskort och egenförbrukning

Kretskort	Egenförbrukning	Övr. info
2 output module 15A	35 mA

Lastutgångar

Tabell 9. Lastutgångar

Lastutgångar
Antal lastutgångar	2^[a]
^[a]Lastutgångar delar på den totala maxlasten. Värdet gäller alltså inte per enskild utgång.

Tabell 10. Total maxlast och rekommenderad last.

Total maxlast	Rekommenderad total last^[a]
15 A	12 A
^[a]Typiskt rekommenderas 70–80 % av maxlast vid kontinuerlig drift, beroende på produktens termiska marginaler.

Larm och skydd

Tabell 11. Skydd

Skydd	Ja	Nej
Överbelastningsskydd/Överspänningsskydd	✔

Kommunikation och indikeringar

Tabell 12. Kommunikation och indikeringar

Kommunikation och indikeringar	Ja	Nej	Övr. info.
Kommunikation till överordnat system		✘
Larmåterkoppling till strömförsörjning	✔
Indikeringar	✔		Lysdiod på kretskort.

Kapsling och mekanik

Tabell 13. Kapsling och mekanik

Kapsling och mekanik
Typ	Kretskort, produkten har ej kapsling

Montering, installation och behörighetskrav

Tabell 14. Montering

Montering	Ja	Nej
Monteras i kompatibel produkt	✔

Tabell 15. Installation

Installation	Ja	Nej
Fast installation i kompatibel produkt^[a].	✔
^[a]För att garanti ska gälla får tillval och tillbehör endast installeras i eller anslutas till kompatibla produkter.

Mått, vikt och förpackningsinformation

Tabell 16. Mått

Mått, (BxHxD).	Mått med emballage^[a]
30 x 40 x 89 mm	100 x 210 x 155 mm
^[a]Mått (BxHxD) på produkt och förpackning kan skilja sig åt, det beror på att produkten kan ligga åt annat håll i förpackningen.

Tabell 17. Vikt

Nettovikt	Vikt med emballage
0,1 kg	0,2 kg

Tabell 18. Emballage, transport och lagring

Emballage, transport och lagring
Emballage	Kartong och stötskydd i papp
Antal i förpackning	1 st
Förpackningstyp (GS1 T0137)	BX-låda
Villkor EUR pall	EUR-pall får ej staplas under transport eller lagring. Stapling kan medföra skador på produkt och förpackning.
Transportmiljö	Produkten ska skyddas mot kondens och direkt nederbörd under transport.
Transporttemperatur (utan batteri)	−30 °C till +70 °C
Lagringsmiljö	Torr inomhusmiljö, skyddad mot kondens. Relativ luftfuktighet: max 95 %, ej kondenserande.
Lagringstemperatur utan batterier	−15°C till +60 °C

Kompatibilitet för produkter

Tabell 19. Antal kort som får plats i strömförsörjning

Produktserie	Kapslingsstorlek	Antal kort som får plats^[a]
ECO	M, L	2,4
ECO, NEO, NOVA	FLX S	2
EN54, NEO, NOVA	FLX M	3
NEO, NOVA	FLX L	3
19" rack module holder	4U	8
^[a]Antalet kort/tillval som får plats är totalt antal som får plats i kapslingen. Elektroniska och mekaniska begränsningar kan finnas.

Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

_{Publiceringsdatum 2026-07-16}

Compliance och regelefterlevnad

Leveranstid, garanti och villkor

Tabell 20. Leveranstid, garanti och villkor

Leveranstid, garanti och villkor
Garantitid^[a]	Produkten har två (2) års garanti mot tillverkningsfel.
Särskilda garantivillkor	Se även allmänna villkor.
Allmänna villkor	ALEM09 med undantag, se: www.milleteknik.se/villkor/
Support	Telefonsupport och support via e-post under garantitidens giltighet är kostnadsfri. För reservdelar som inte omfattas av garanti tillkommer kostnad.
Leverans och lager
Leveranstid^[b]	3 arbetsdagar. Eller enligt överenskommelse. Leveranstid räknas från fabrik, transporttid tillkommer.
^[a]Köps enheten via grossist eller annan leverantör kan andra villkor för garanti gälla. ^[b]Vid större beställningar sker leveranstid, enl. ö.k.

Drift och underhåll

Tabell 21. Drift

Drift	Data	Övr. info
Miljö	Inomhus, miljöklass 1.
Driftstemperatur (rekommenderad)	+15°C till +25°C
Driftstemperatur (tillåten)^[a]	+5°C till +40°C	Klass 1 enligt EN 50131-6 / EN 60839-11
^[a]Anger det tillåtna omgivningstemperaturområdet där produkten kan fungera utan att ta skada.

Tabell 22. Underhåll

Ja	Nej	Intervall	Övr. info
	✔		Produkten är underhållsfri

Certifieringar och godkännanden

Tabell 23. Godkänd enligt

Uppfyller	Direktiv
CE	CE-märkning enligt (EC) 765/2008
RoHS	RoHS Directive 2011/65/EU, including amendment (EU) 2015/863
EMC	EMC-direktivet 2014/30/EU
El (LVD)	Lågspänningsdirektivet 2014/35/EU

Miljödata

Tabell 24. Miljödata

Miljödata	J/N	Information	Övr. info.
Byggvarudeklaration	✔	Ja, se iBVD på www.milleteknik.se.	-
REACH informationsplikt (EG) nr 1907/2006	✔	Ja, se DoC på www.milleteknik.se Produkten uppfyller REACH-förordningen (EG) nr 1907/2006.	Om tomt omfattas ej produkten.
SVHC ämnen, CAS / EG	✔	Ja, bly, 7439-92-1 / 231-100-4	Om text, se iBVD på www.milleteknik.se. Om tomt=ämne saknas.
Omfattas av RoHS-direktivet, (EU)2015/863	✔	Ja, se DoC på www.milleteknik.se	Om tomt omfattas produkten ej av RoHS.
WEEE 2012/19/EU	✔	Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU).	Om tomt omfattas ej produkten. Uttjänta produkter ska lämnas till återvinningscentral.
Batteriförordningen (EU) 2023/1542			Om tomt omfattas ej produkten.
SCIP-nr 2008/98/EG	✔	Ja, registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG).	Om tomt behövs ej SCIP-nr.
Konfliktmineraler (EU) 2017/821	✗/✗/✗/✗/✔	Nej=Guld, Volfram, Tantal, Kobolt. Ja=Tenn.	Tenn i lödningar i kretskort som köps in via svensk leverantör.
Innehåller nanomaterial: EG 1272/2008	✗	Produkten innehåller ej nanomaterial.
Ekodesign 2009/125/EG	Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information^[a], där det är tillämpligt, för att ge våra kunder trygghet i sitt val.
Maskindirektiv 2006/42/EG	Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). Kommer att ersättas av Maskinförordningen (EU) 2023/1230, som börjar tillämpas 2027.
Produkten konstrueras för lång livslängd vilket minskar miljöpåverkan. Uttjänta produkter lämnas till närmaste återvinningscentral.
^[a]Standbyförbrukning och effekt.

Tillverkare och ursprungsland

Tabell 25. Produktens ursprung

Tillverkare^[a]

Milleteknik AB

Tullstat. Nr.

85044095^[b]

Ursprungsland

Sverige

^[a]Tillverkare avser det varumärke som är angivet på produkten. Vid avvikelse mellan produktens märkning och detta produktblad gäller produktens märkning.

^[b]Verifiera med tullombud/Tullverket vid export/import; alternativ klassificering 85044055 kan bli aktuell om produkten bedöms som ackumulatorladdare.

Bilaga

Behörighetskrav, installation av nätanslutning

Krav på behörighet varierar mellan länder. Tabellen sammanfattar nationella krav för fast installation respektive anslutning av utrustning med stickkontakt.

Tillval på produktens sekundärsida, exempelvis 12 V, 24 V eller 48 V DC, ansluts enligt respektive anvisning. Arbete på produktens nätanslutning ska utföras enligt nationella krav på behörighet.

Tabell 26. Behörighetskrav per land. Gäller endast installation av denna produkt i fast nätanslutning.

Behörighetskrav för Installation	Fast installation (230 V AC)	Stickkontakt	Övr. info
Sverige	✔	✗	Fast installation får utföras av tekniker men ska ske under behörig installatörs ansvar. (Elsäkerhetslagen, SS 436 40 00) Stickkontakt får anslutas utan behörighet.
Norge	✔	✔	Krav på behörig elektriker även för utrustning med stickkontakt i fasta installationer. (NEK 400, DSB)
Finland	✔	✗	Stickkontakt får anslutas utan behörighet. (Tukes, SFS 6000)
Danmark	✔	✗	Stickkontakt får anslutas utan behörighet. (Sikkerhedsstyrelsen)
Tyskland	✔	✗	All fast installation kräver behörig elektriker enligt VDE 0100. Stickkontakt får anslutas utan behörighet, men endast av person med grundläggande elkunskap (”Elektrotechnisch unterwiesene Person”).

Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Tabell 27. Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Klass	Typ	Temperaturintervall
Miljöklass 1	Uppvärmt inomhus (typ kontor/bostad).	+5°C till +40°C
Miljöklass 2	Allmänt inomhus (typ lager/trapphus, ej temperaturstyrt).	-10°C till +40°C
Miljöklass 3	Skyddat utomhus.	-25°C till +50°C
Miljöklass 4	Allmänt utomhus.	-25°C till +60°C

Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

_{Publiceringsdatum 2026-07-16}
