10 Output module ATO Expansion

[sv] Produktidentifiering

Tabel 1. [sv] Benämning, artikelnummer och e-nummer

[sv] Benämning	[sv] Artikelnummer	[sv] E-nummer
[sv] 10 Output module for 1U02	[sv] A-FU002410OP02	52 137 12

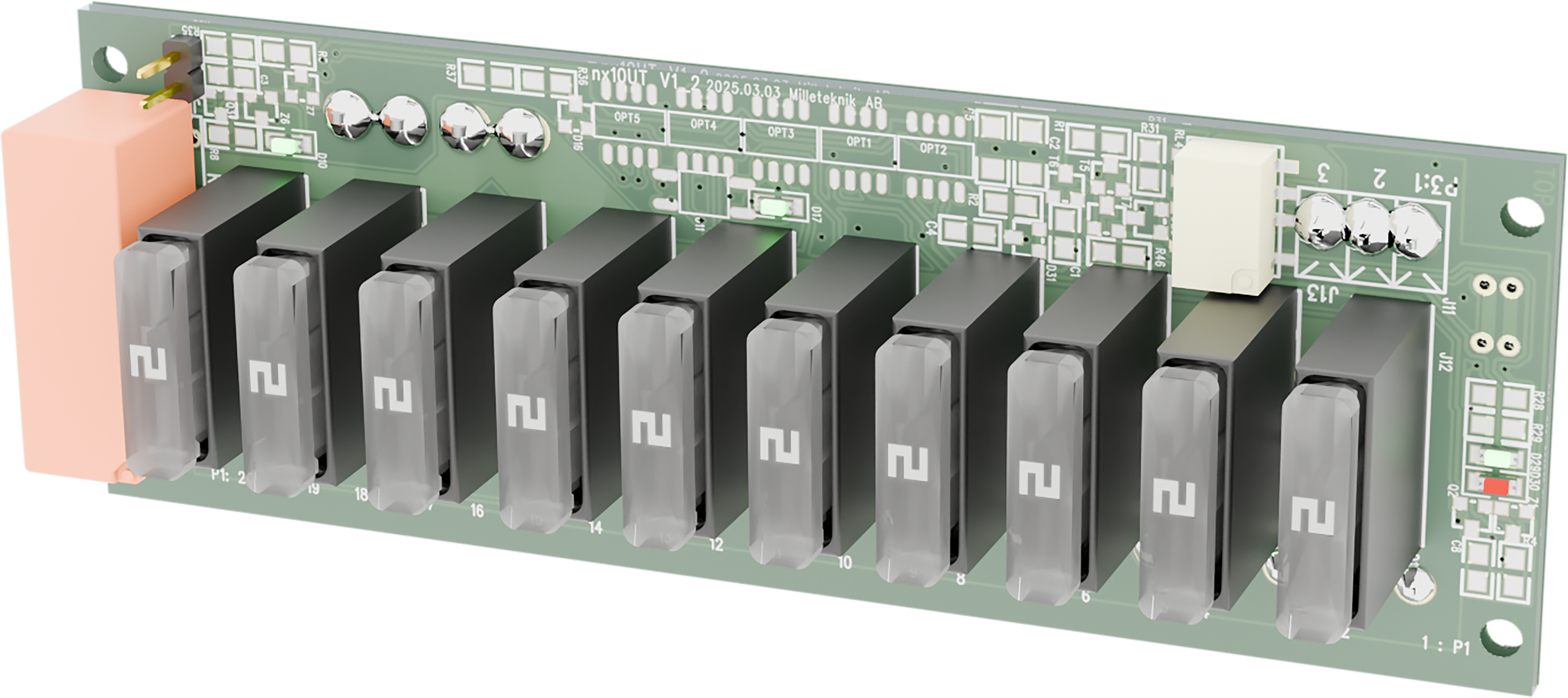

[sv] Produktbild

[sv] Om

[sv] 10 Output module ATO 24V fördelar och säkrar ström till upp till tio 24 V-applikationer. Den monteras smidigt i 10 Output Module ATO 24V 1HE. Larm vid säkringsfel via LED och relä. Sju av lastutgångarna är prioriterade, medan tre är valbart oprioriterade. Vid strömavbrott bryts spänningen enbart på de oprioriterade utgångarna, om det finns reservkraft från batteribackup. Behövs fler anslutningar? Utöka enkelt med två extra kort och få totalt 30 utgångar.

[sv] Installation och driftsättning

[sv] Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.

Installer indstillingen i 1HE

Åbn låget

Belastningen er tilsluttet bagsiden. For at nå de jackbare terminaler skal dækslet fjernes

Skru de to skruer på forsiden af låget af.
Tryk ned med en skruetrækker på hætten (B), mens du skubber dækslet ud.

Konfigurationen varierer, men dækslet fjernes på samme måde.

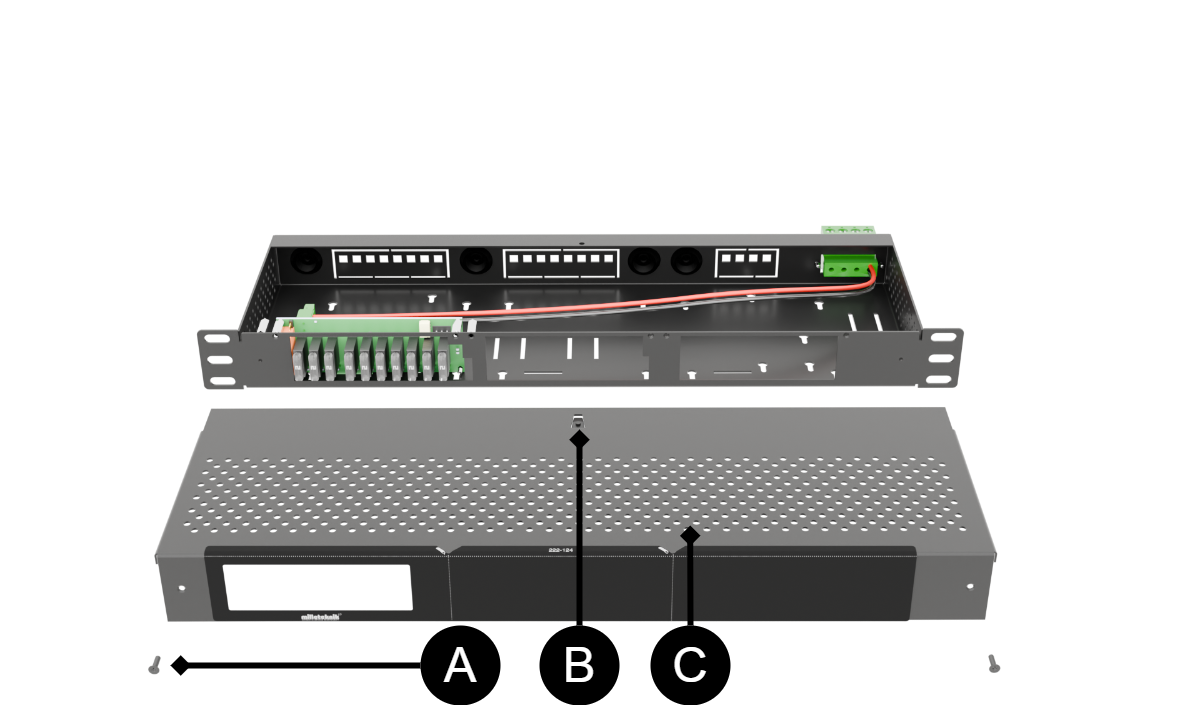

Tabel 2. Fjernelse af hætten på 1HE

Brev	Forklaring
A	Skrue.
B	Lim/fastgørelse i låg og bund.
C	låg.

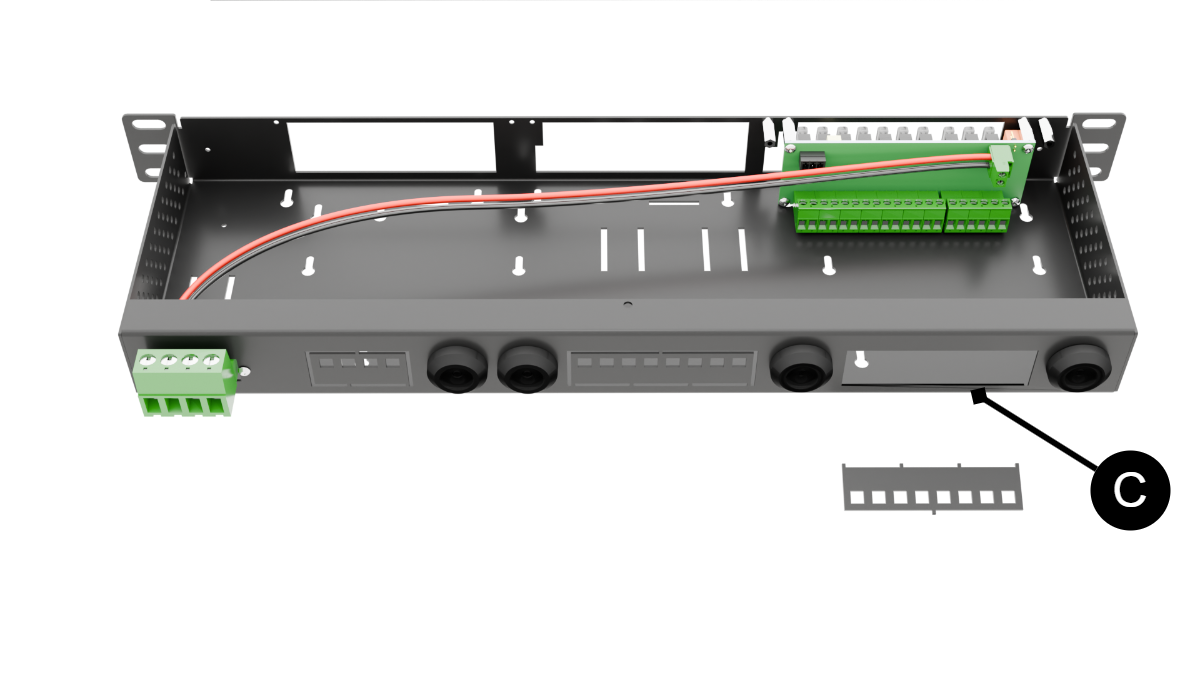

Fjernelse af knock-out på bagsiden

Skær pladen af, som knock-out (C) sidder fast med.

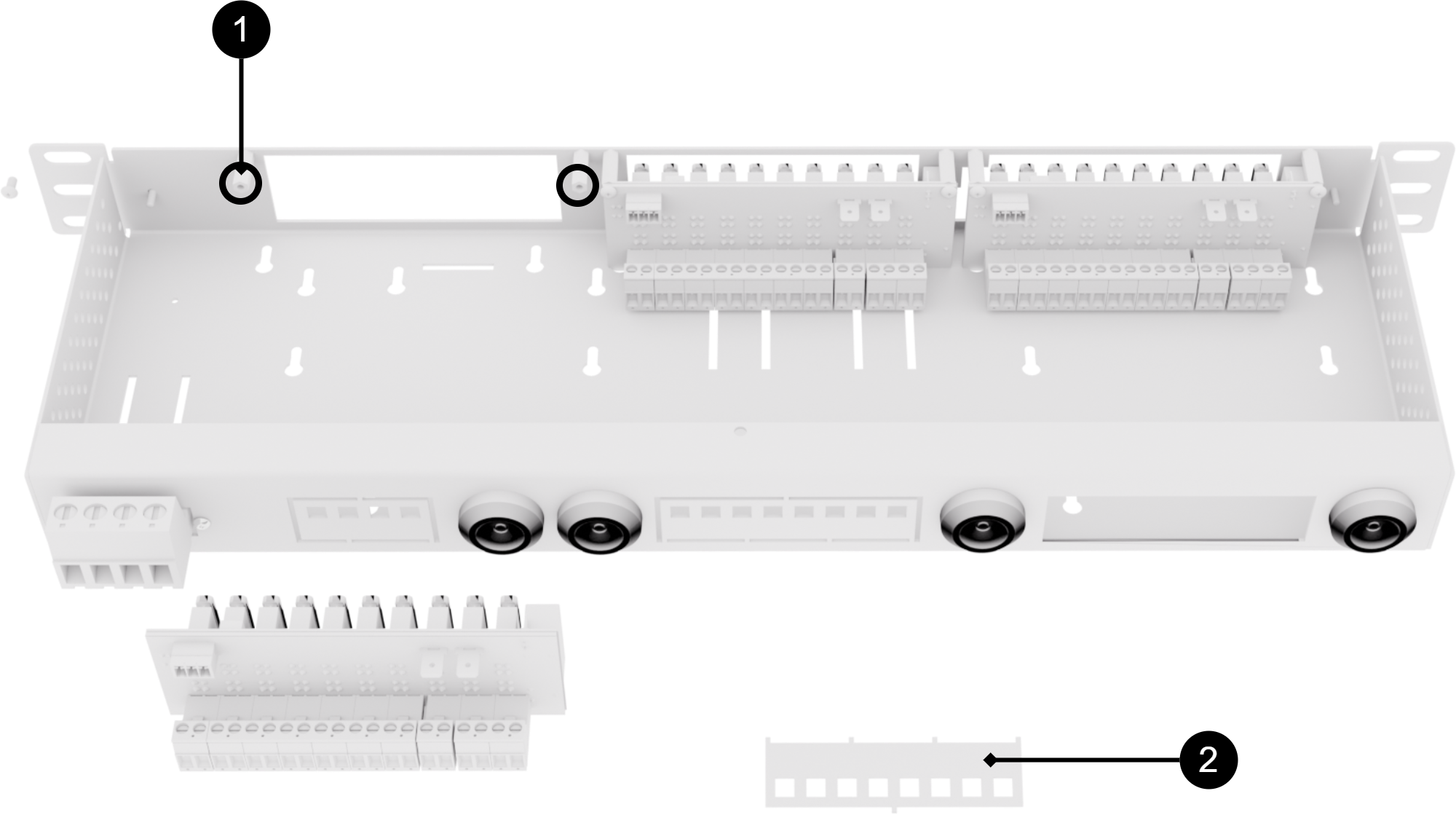

Monter kortet i kabinettet

Tabel 3. Monter kortet i kabinettet

Nej.	Forklaring
1	Monter brættet på afstandsstykker. Skrue og afstandsstykker leveres i den medfølgende pose
2	Skær knock-out væk.

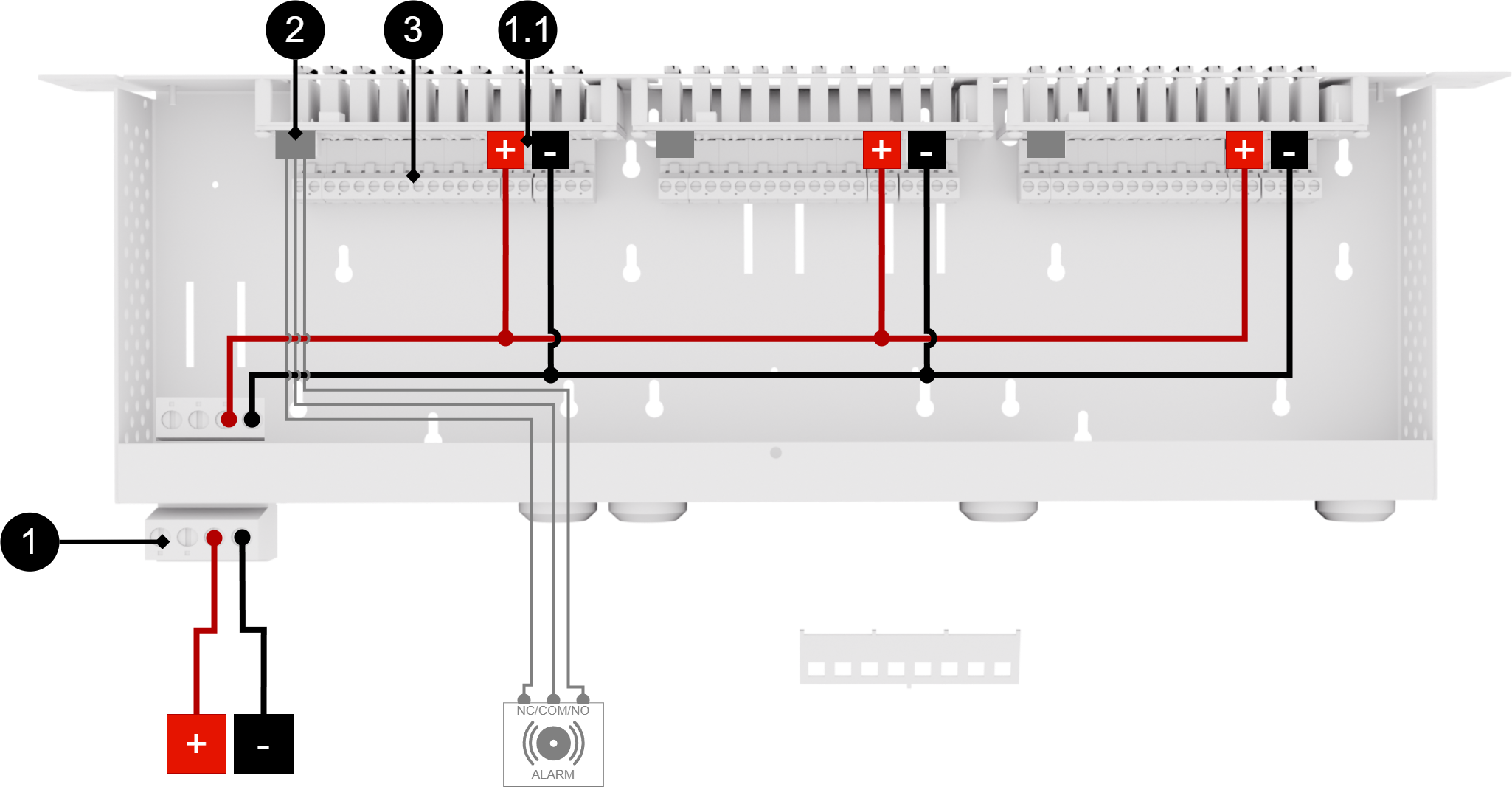

[sv] Koppla in i denna ordningen

[sv] Koppla in last.
[sv] Koppla in strömmatning, 24 V .

Tabel 4. [sv] Inkoppling

[sv] Nr	[sv] Förklaring
[sv] 1 & 1.1	[sv] Koppla in strömmatning, 24 V .
2	[sv] Koppla in larm, NC/COM/NO.
3	[sv] Koppla in last +/-.

[sv] Kompatibla produkter

[sv] Produkten är kompatibel med alla Milletekniks batteribackuper som levererar 24 V DC ut.

[sv] Produktblad

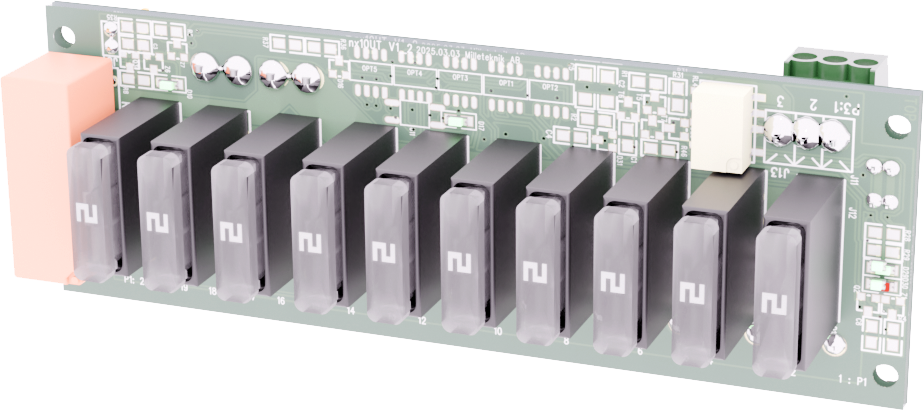

[sv] Produktbild

[sv] Produktidentifiering

Tabel 5. [sv] Benämning, artikelnummer och e-nummer

[sv] Benämning	[sv] Artikelnummer	[sv] E-nummer
[sv] 10 Output module for 1U02	[sv] A-FU002410OP02	52 137 12

[sv] Benämning

[sv] Utökar 10 output module ATO 24V 1HE med tio utgångar.

[sv] Om

[sv] Vanliga användningsområden

[sv] För utökning av fler 24V-applikationer i passersystem, såsom dörrmiljöer.
[sv] För fler enheter i säkerhetsapplikationer i larmssystem, t.ex. magnethållare/kontakter.

[sv] Teknisk beskrivning

[sv] Avsäkringskort med tio 1-poligt avsäkrade utgångar. Varje utgång har en bladsäkring och kan lastas med upp till 2 A per utgång och max 10 A för hela kortet.

[sv] Spänning, ström och effekt

[sv] Spänning in: 27,3 V DC, (24 V).

[sv] Spänning ut: 27,3 V DC, (24 V).

[sv] Egenförbrukning är det strömuttag kretskortet har vid driftsatt system och i batteridrift.

Tabel 6. [sv] Egenförbrukning

[sv] Kretskort	[sv] Egenförbrukning (i batteridrift)	[sv] Kommentar
[sv] 10 output module ATO	[sv] 103 mA

[sv] Utgångar

[sv] Tio 1-poligt avsäkrade lastutgångar, varav tre kan konfigureras som prioriterade för att inte bryta vid strömavbrott.

[sv] Larm

[sv] Säkringsfel indikeras via LED och ett växlande relä för snabb felsökning.

[sv] Säkringar

[sv] Lastsäkringar: Tio 2 A bladsäkringar.

[sv] Indikeringar och kommunikation

[sv] Lysdiod på kort lyser vid ansluten inkommande matning och ansluten utgång.

[sv] Vikt

Tabel 7. [sv] Nettovikt och vikt med förpackning

[sv] Namn	[sv] Nettovikt	[sv] Vikt m förp.
[sv] 10 Output module ATO	[sv] 0,1 kg	[sv] 0,2 kg

[sv] Installationskrav

[sv] Kan enbart installeras i 10 Output module ATO 24V 1HE

[sv] Krav som produkten uppfyller

Tabel 8. [sv] Produkten uppfyller följande krav.

[sv] EMC:

[sv] EMC Directive 2014/30/EU

[sv] El (LVD):

[sv] Low Voltage Directive 2014/35/EU

[sv]

[sv] CE-märkning:

[sv] EC no. 765/2008

[sv] Hållbarhet och regelefterlevnad:

[sv] REACH: Produkten uppfyller REACH-förordningen (EG) nr 1907/2006.

[sv] RoHS: Produkten uppfyller RoHS-direktivet 2011/65/EU med tillägg.

[sv] SCIP: registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG).

[sv] WEEE: Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU). Uttjänta produkter ska lämnas till återvinningscentral.

[sv] Batterier: Om produkten levereras med batterier omfattas den av Batteriförordningen (2023/1542). Uttjänta batterier ska tas ur produkten och lämnas till återvinningscentral.

[sv] Maskindirektivet

[sv] Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

[sv] Ekodesign

[sv] Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt^[a] för att ge våra kunder trygghet i sitt val.

^[a]Standbyförbrukning och effekt.

[sv] Benämning	[sv] Verkningsgrad (%) ^[a]	[sv] Standby-förbrukning, typisk (W):
	[sv] 1. Tillbehör, expansions- eller tillvalskort som inte själva omvandlar energi, utan bara styr, övervakar eller distribuerar den, faller inte in under Ecodesign direktivet.
^[a]Vid nominell last.

[sv] Garanti

[sv] Tillverkning, livslängd, miljöpåverkan och återvinning

[sv] Tillverkad av Milleteknik i Partille, Sverige.

[sv] Om dessa uppgifter

[sv] Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

[sv]

[sv] _{Publiceringsdatum 2026-07-09}
