Produktidentifikasjon
Betegnelse | Varenr. | E-nummer (SE) |
|---|---|---|
10 Output module for 1U02 | A-FU002410OP02 | 52 137 12 |

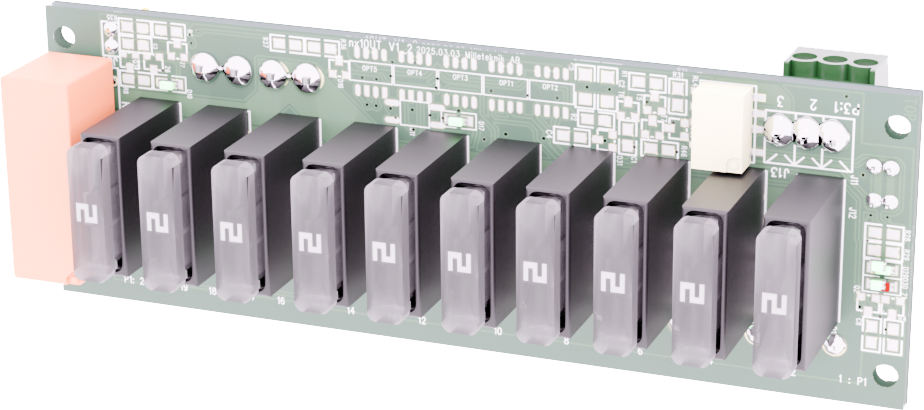

Produktbilde
Bruksområde
10 Utgangsmodul ATO 24V distribuerer og sikrer strøm til opptil ti 24V-applikasjoner. Den passer sømløst inn i 10 utgangsmodul ATO 24V 24V 1HE. Alarm ved sikringsfeil via LED og relé. Tre av lastutgangene er prioriterte, mens syv er uprioriterte. Ved strømbrudd er spenningen på de usikrede utgangene brutt. Trenger du flere tilkoblinger? Utvid enkelt med to ekstra kort og få totalt 30 utganger
Installasjon og igangkjøring
Instruksjoner for installasjon og igangkjøring.
Installer alternativet i 1HE

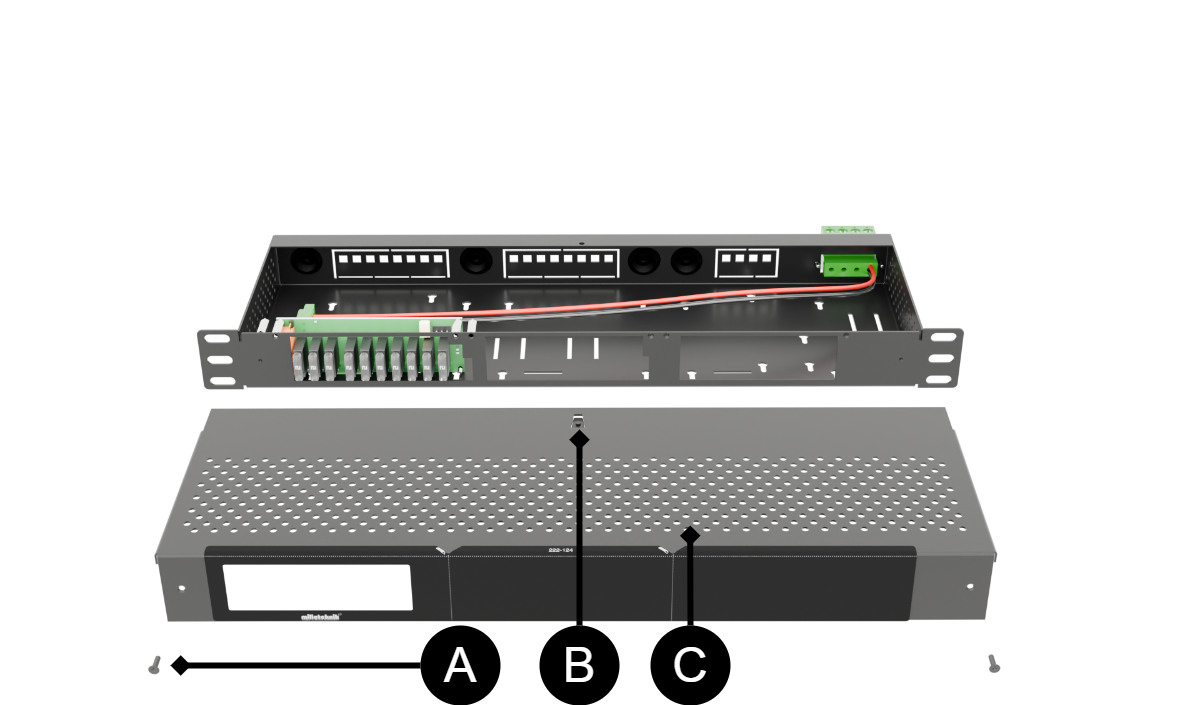

Åpne lokket
Last er koblet til på baksiden. For å nå de jekkbare terminalene må dekselet fjernes
Skru av de to skruene på forsiden av lokket.
Trykk ned med en skrutrekker på hetten (B) mens du skyver dekselet ut.
Konfigurasjonen varierer, men dekselet fjernes på samme måte.
Brev | Forklaring |
|---|---|
A | Skrue. |
B | Lim/feste i lokk og bunn. |
C | Lokk. |

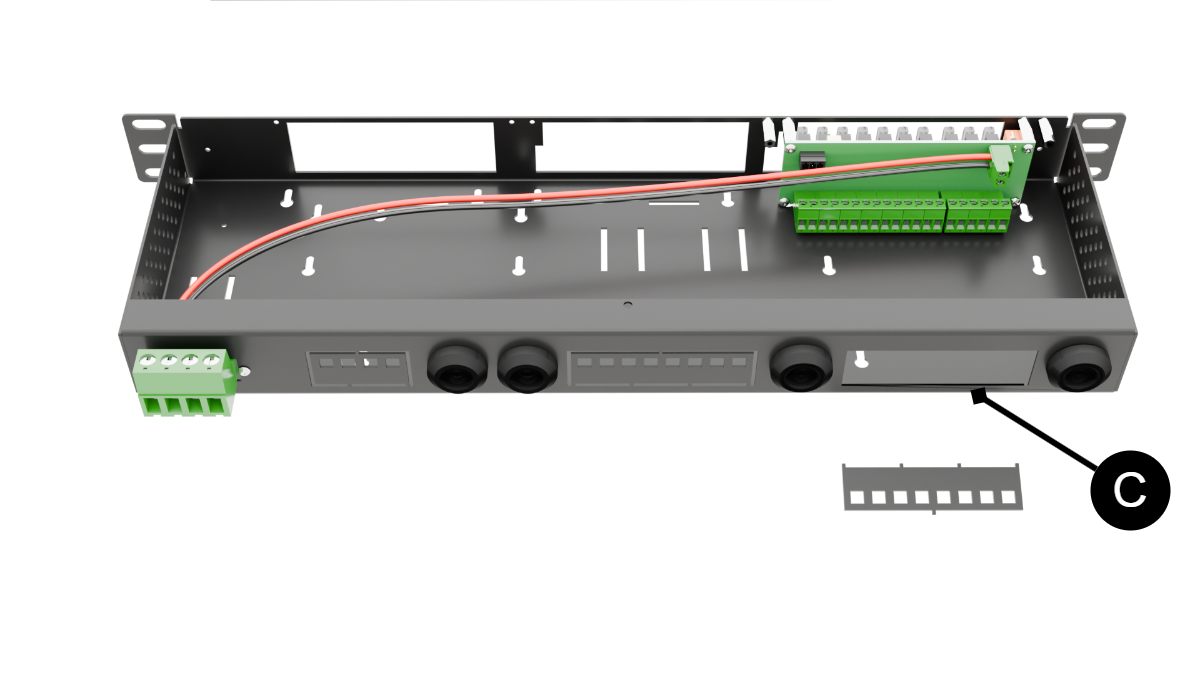

Fjerner knock-out på baksiden
Klipp av platen som knock-out (C) sitter fast med.

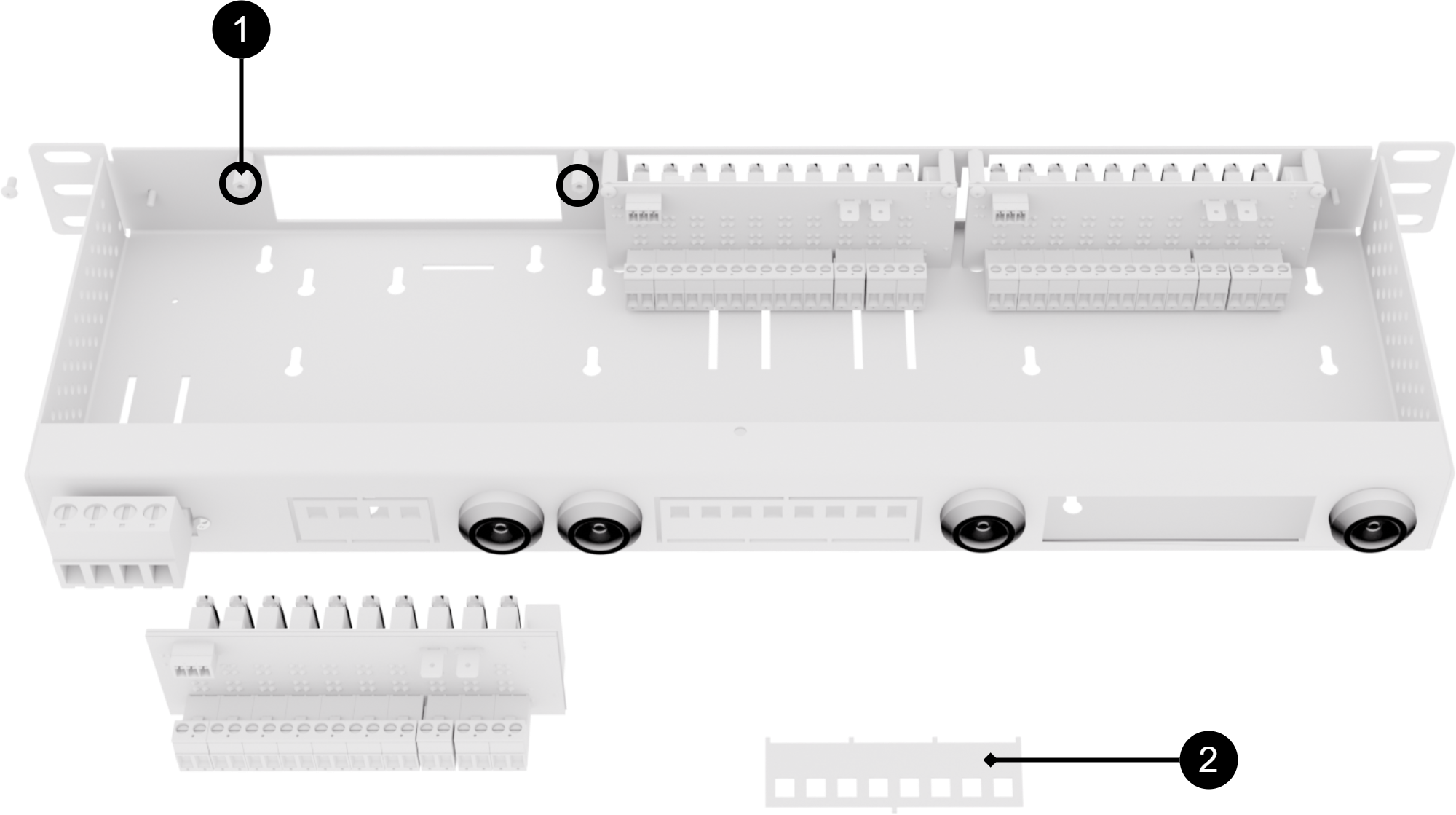

Monter kortet i kabinettet
Nei. | Forklaring |
|---|---|
1 | Monter brettet på avstandsstykker. Skrue og avstandsstykker leveres i den medfølgende pos |
2 | Skjær bort knock-out. |

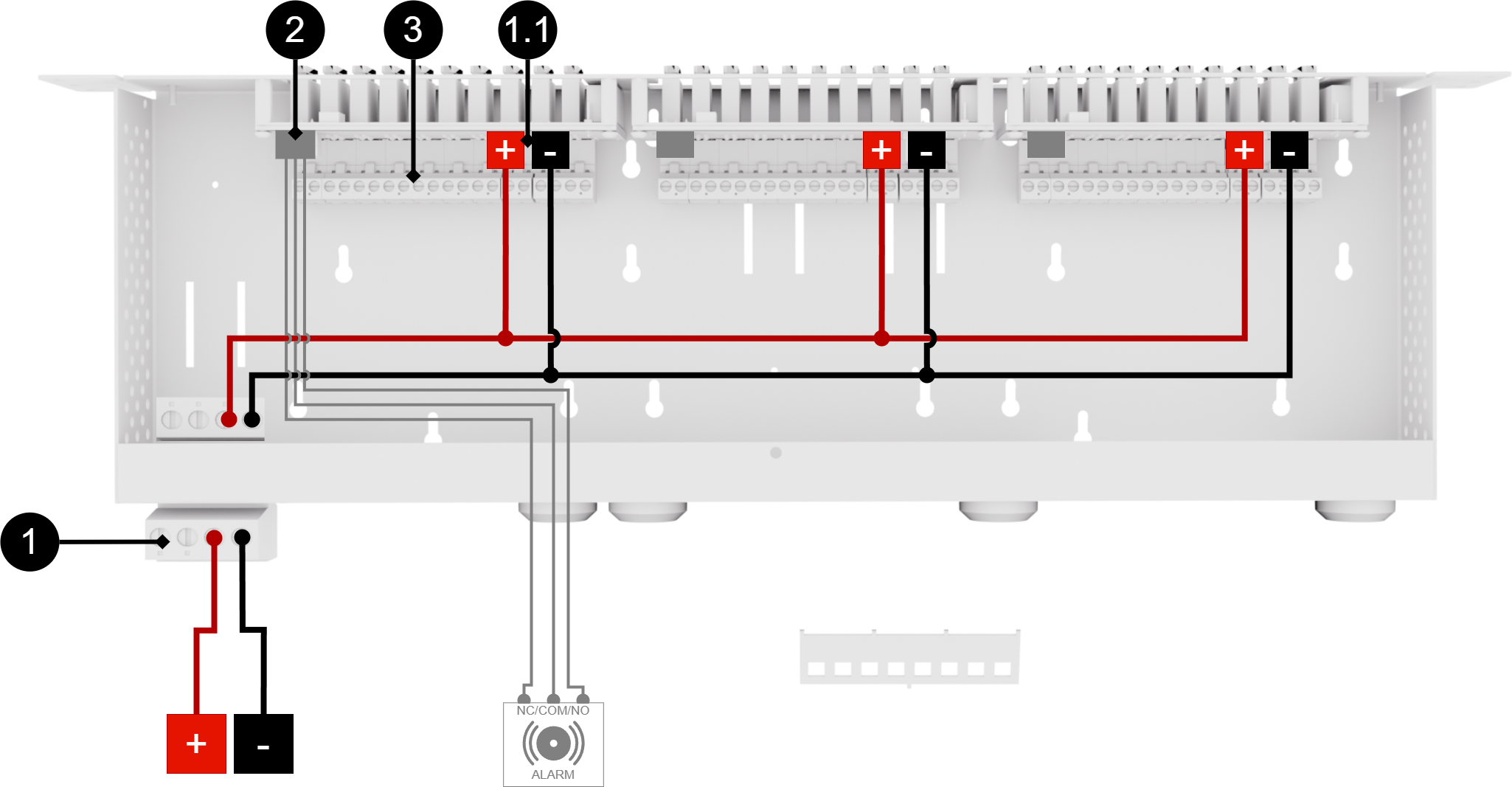

Koble til denne bestillingen
Koble til last.
Plugg inn strømforsyning, .
Nei. | Forklaring |
|---|---|
1 & 1.1 | Plugg inn strømforsyning, . |
2 | Plugg inn alarm, NC/COM/NO. |
3 | Plugg inn belastning +/-. |
Kompatible produkter
Produktet er kompatibelt med alle Milleteknik-batteribackup som leverer ut.
Produktblad - Tekniske data
Produktblad - strømforsyning fra Milleteknik

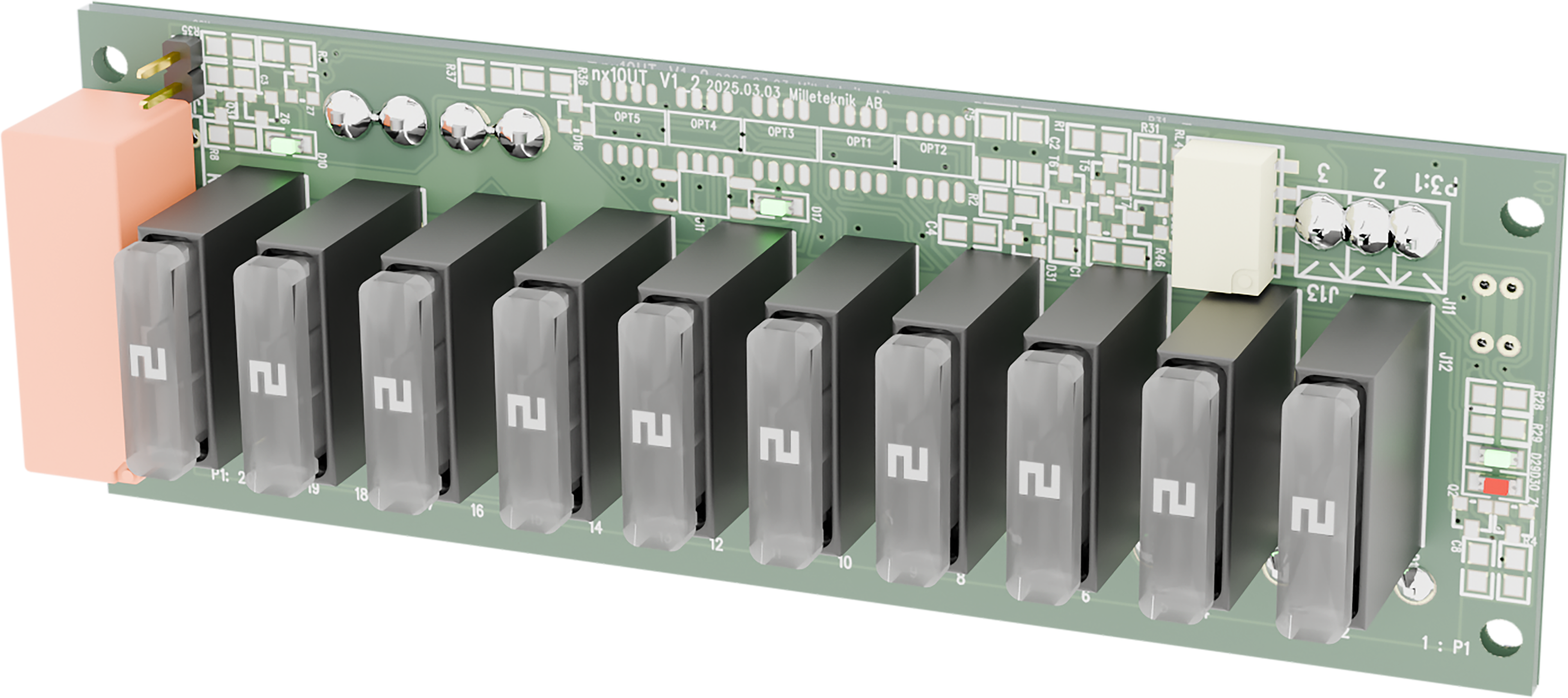

Produktbilde
Produktidentifikasjon
Betegnelse | Varenr. | E-nummer (SE) |
|---|---|---|
10 Output module for 1U02 | A-FU002410OP02 | 52 137 12 |
Betegnelse
Utvider 10 utgangsmodul ATO 24V 1HE med ti utganger.
Bruksområde
10 Utgangsmodul ATO 24V distribuerer og sikrer strøm til opptil ti 24V-applikasjoner. Den passer sømløst inn i 10 utgangsmodul ATO 24V 24V 1HE. Alarm ved sikringsfeil via LED og relé. Tre av lastutgangene er prioriterte, mens syv er uprioriterte. Ved strømbrudd er spenningen på de usikrede utgangene brutt. Trenger du flere tilkoblinger? Utvid enkelt med to ekstra kort og få totalt 30 utganger
Vanlige bruksområder
For utvidelse av flere 24V applikasjoner i tilgangssystemer, for eksempel dørmiljøer.
For flere enheter i sikkerhetsapplikasjoner i alarmsystemer, for eksempel magnetiske holdere.
Teknisk beskrivelse
Avbestillingstavle med ti 1-polede utganger. Hver utgang har en bladsikring og kan lastes med opptil 2 A per utgang og maksimalt 10 A for hele brettet
Spenning, strøm og effekt
Spenning i: 27,3 V LIKESTRØM, (24 V).
Spenning ut: 27,3 V DC, (24 V).
Utganger
Ti 1-polede sikrede lastutganger, hvorav tre kan konfigureres som usikrede for å bryte i tilfelle strømbrudd.
Alarm
Sikringsfeil indikeres via LED og et bryterrelé for rask feilsøking.
Sikringer
Last sikringer:
Indikasjoner og kommunikasjon
LED på kortet lyser når innkommende forsyning er tilkoblet og utgang er koblet til.
Vekt
Navn | Netto vekt | Vekt m pakke. |
|---|---|---|
10 Utgangsmodul ATO | 0,1 kg | 0,2 kg |
Installasjonskrav
Kan bare installeres i 10 Utgangsmodul ATO 24V 1HE
Krav som produktet oppfyller
EMC: | EMC-direktivet 2014/30EU |
El: | Lavspenningsdirektivet: 2014/35/EU |
CE: | CE-direktivet ifølge: 765/2008 |
Miljø | REACH: Produktet er i samsvar med REACH-forordning (EF) nr. 1907/2006. RoHS: Produktet er i samsvar med RoHS-direktiv 2011/65/EU med tillegg. SCIP: registrert i henhold til EUs avfallsdirektiv der det er aktuelt, (2008/98/EF). WEEE: Produktet inneholder elektriske komponenter eller ledninger og dekkes av WEEE-direktivet (2012/19/EU). Uttjente produkter må returneres til et resi Batterier: Hvis produktet leveres med batterier, dekkes det av batteriforskriften (2023/1542). Utløpte batterier må tas ut av produktet og returneres til et resirkuleringssenter |
Maskindirektivet | Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF). |
Økodesign | Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon for å gi våre kunder tillit til deres valg |
Betegnelse | Effektivitet (%)[a] | Standby-forbruk, typisk (W): | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1. Tilbehør, utvidelse eller valgfrie kort som ikke konverterer energi selv, men bare kontrollerer, overvåker eller distribuerer den, faller ikke inn under miljødesigndirektivet | |||||||||||||||||||||||||||||||||||||||||||||||||
[a] Ved nominell belastning. | |||||||||||||||||||||||||||||||||||||||||||||||||
Garanti
Produksjon, levetid, miljøpåvirkning og resirkulering
Produsert av Milleteknik i Partille, Sverige.
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2026-07-09
