Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
10 Output module for 1U02 | A-FU002410OP02 | 52 137 12 |

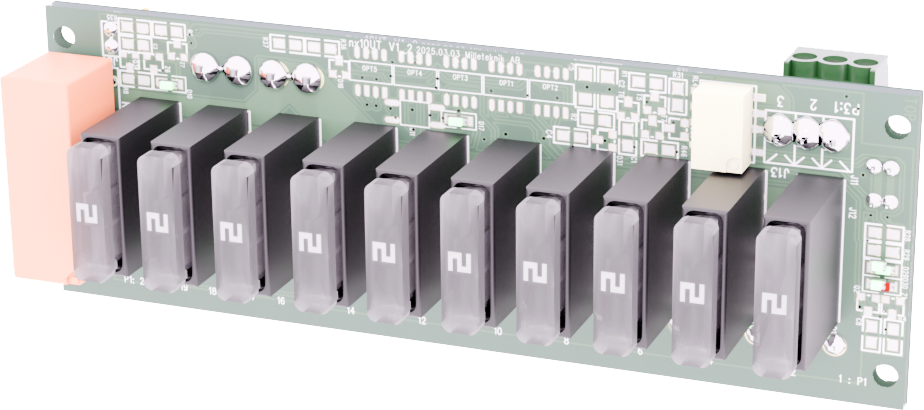

Produktbild
Om
10 Output module ATO 24V fördelar och säkrar ström till upp till tio 24 V-applikationer. Den monteras smidigt i 10 Output Module ATO 24V 1HE. Larm vid säkringsfel via LED och relä. Sju av lastutgångarna är prioriterade, medan tre är valbart oprioriterade. Vid strömavbrott bryts spänningen enbart på de oprioriterade utgångarna, om det finns reservkraft från batteribackup. Behövs fler anslutningar? Utöka enkelt med två extra kort och få totalt 30 utgångar.
Installation och driftsättning
Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.
Montera tillvalet i 1HE

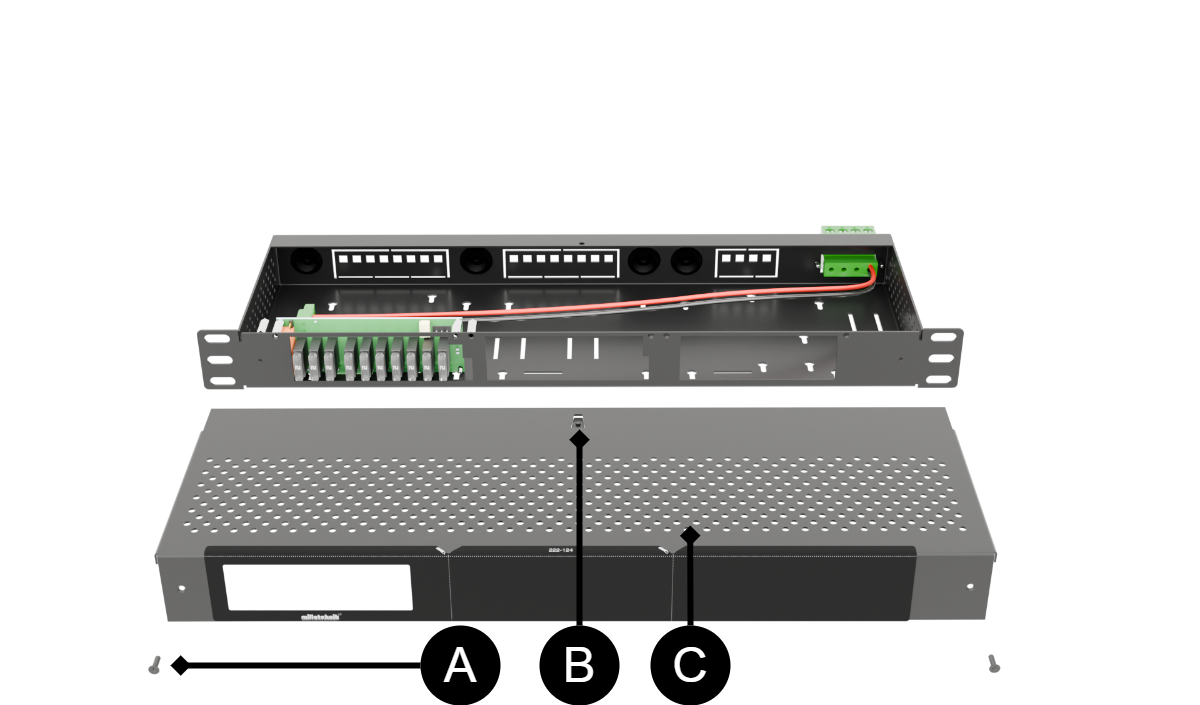

Öppna locket
Last kopplas in på baksidan. För att nå de jackbara plintarna behöver locket tas bort.
Skruva ut de två skruvarna på lockets framsida.
Tryck ner med en skruvmejsel på gemet (B) samtidigt som du skjuter ut locket.
Konfiguration varierar men locket tas bort på samma sätt.
Bokstav | Förklaring |
|---|---|
A | Skruv. |
B | Gem/fäste i lock och underdel. |
C | Lock. |

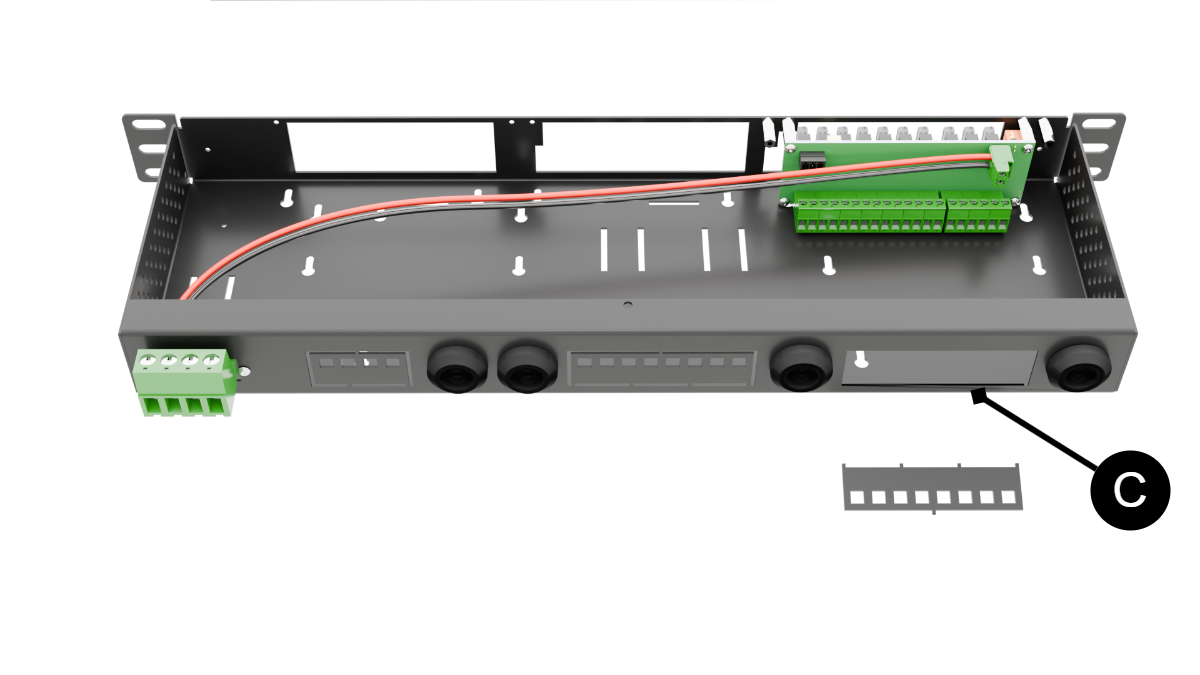

Ta bort knock-out på baksidan
Klipp bort plåten som knock-out (C) sitter fast med.

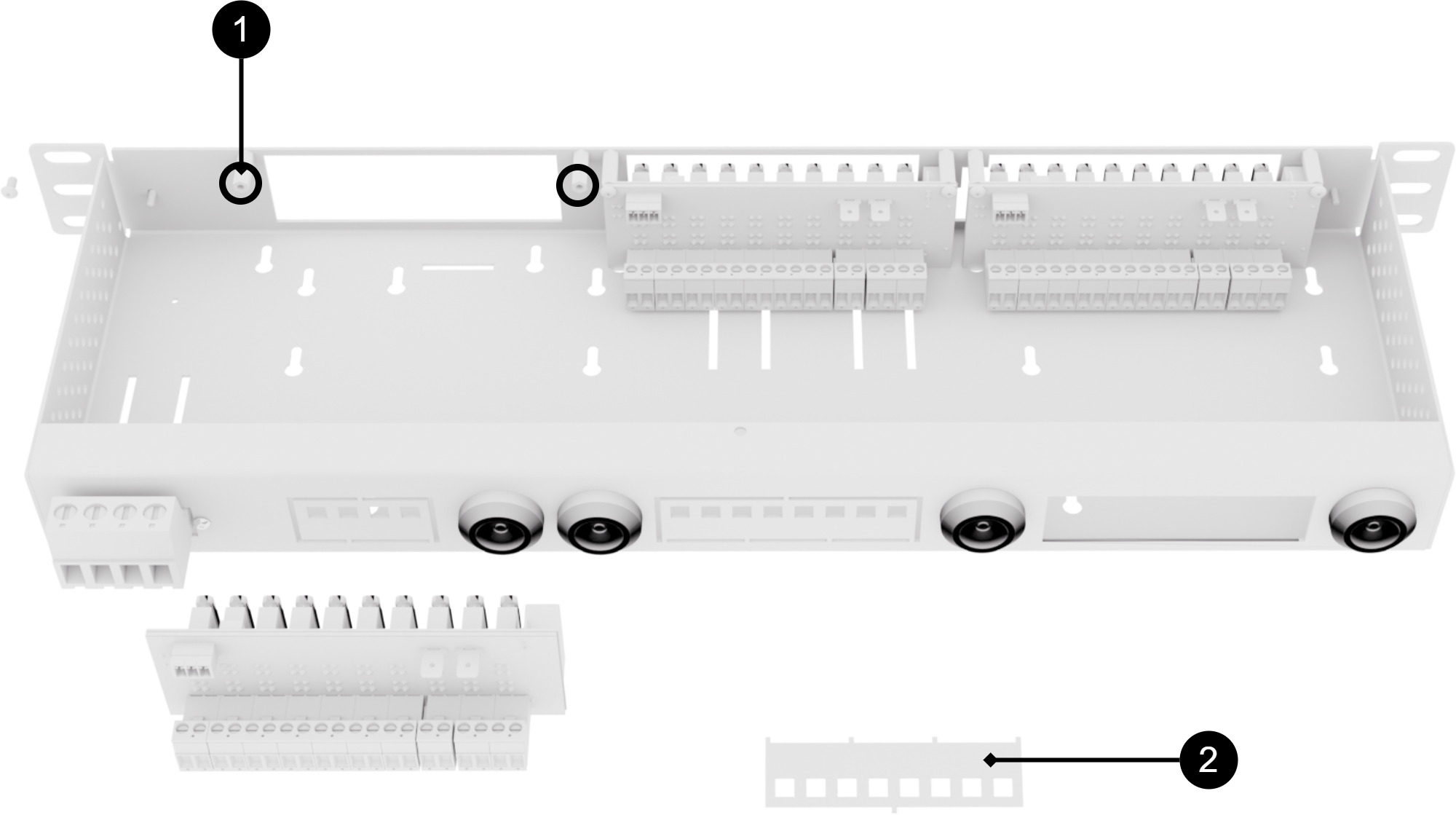

Montera kortet i kapsling
Nr | Förklaring |
|---|---|
1 | Montera kortet på distanser. Skruv och distanser finns i medföljande påse. |
2 | Klipp bort knock-out. |

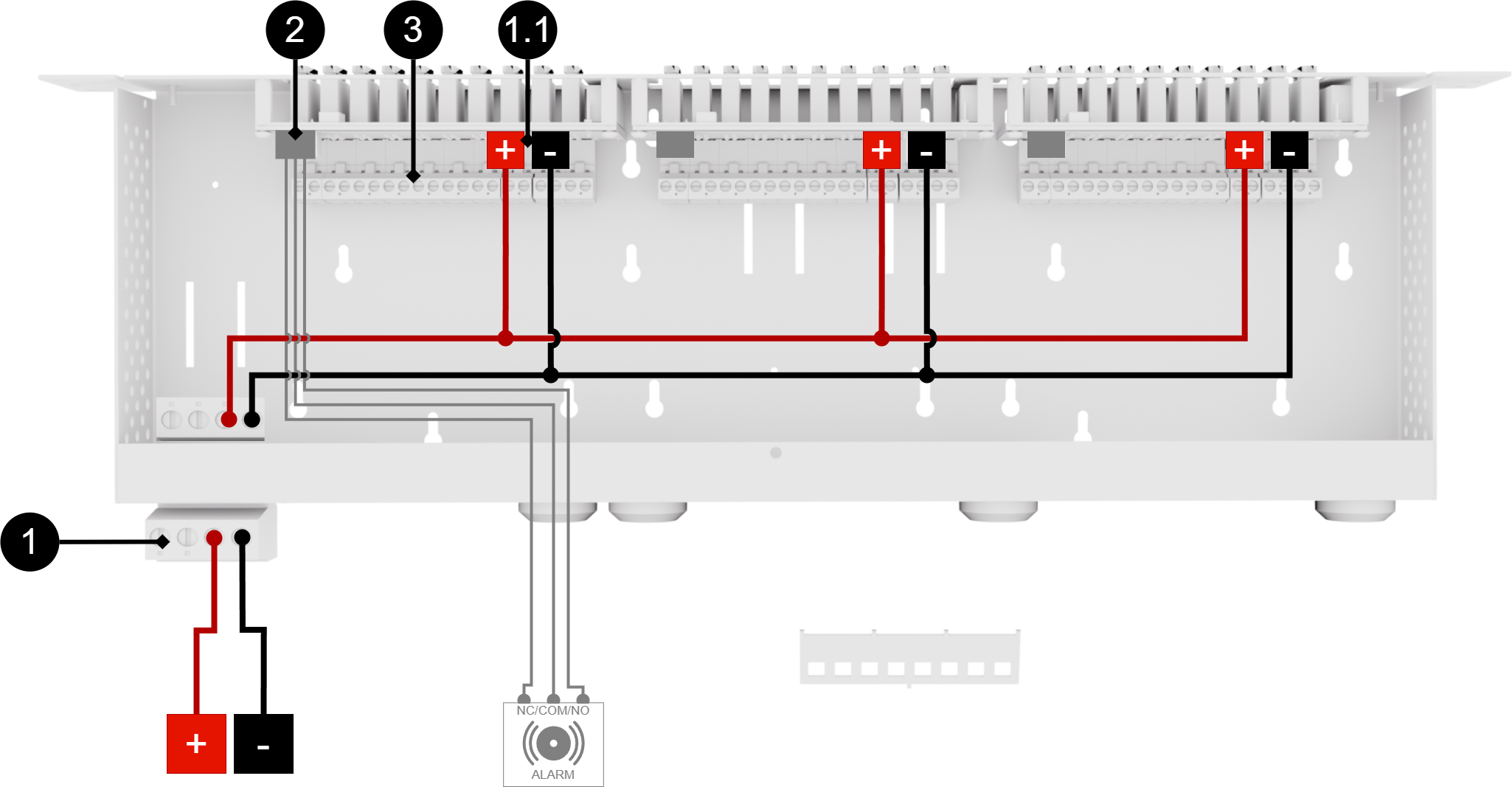

Koppla in i denna ordningen
Koppla in last.
Koppla in strömmatning, 24 V .
Nr | Förklaring |
|---|---|
1 & 1.1 | Koppla in strömmatning, 24 V . |
2 | Koppla in larm, NC/COM/NO. |
3 | Koppla in last +/-. |
Kompatibla produkter
Produkten är kompatibel med alla Milletekniks batteribackuper som levererar 24 V DC ut.
Produktblad
Produktblad

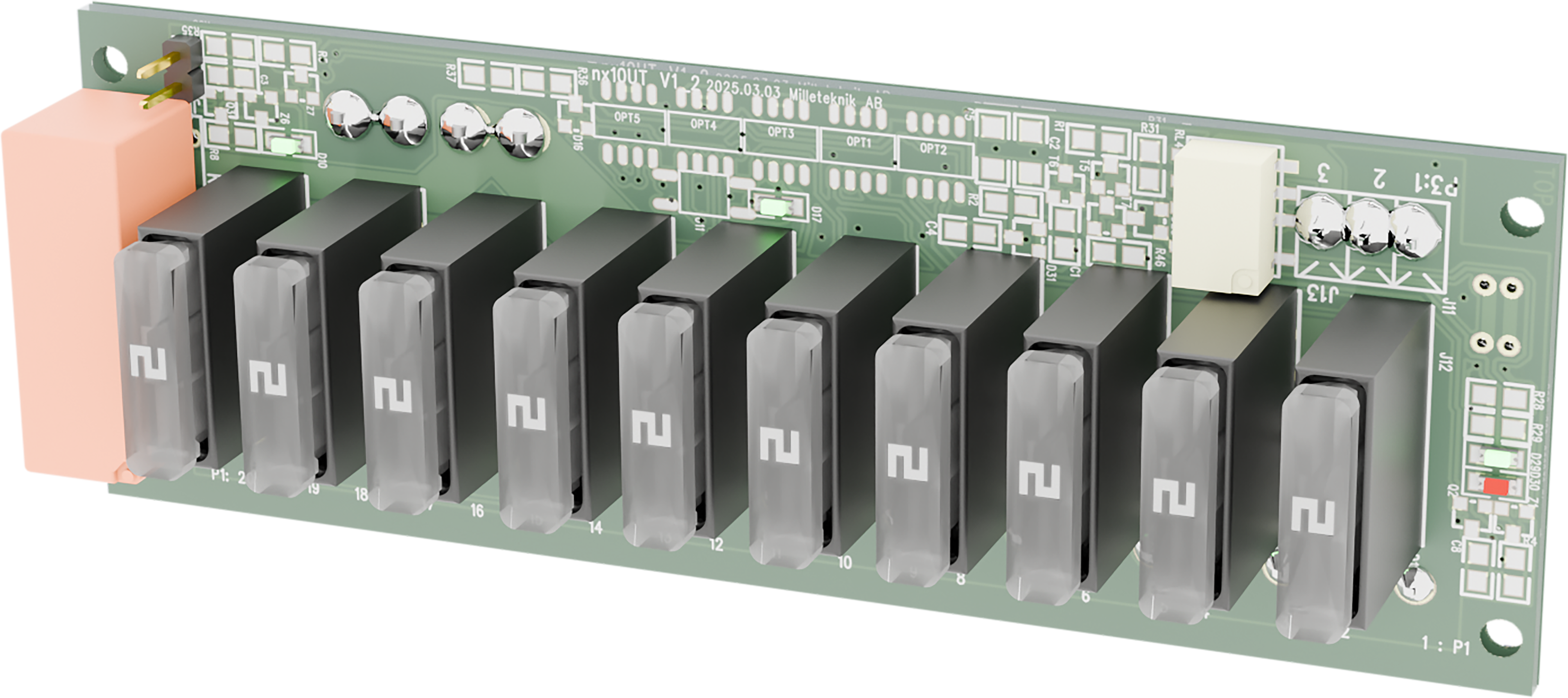

Produktbild
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
10 Output module for 1U02 | A-FU002410OP02 | 52 137 12 |
Benämning
Utökar 10 output module ATO 24V 1HE med tio utgångar.
Om
10 Output module ATO 24V fördelar och säkrar ström till upp till tio 24 V-applikationer. Den monteras smidigt i 10 Output Module ATO 24V 1HE. Larm vid säkringsfel via LED och relä. Sju av lastutgångarna är prioriterade, medan tre är valbart oprioriterade. Vid strömavbrott bryts spänningen enbart på de oprioriterade utgångarna, om det finns reservkraft från batteribackup. Behövs fler anslutningar? Utöka enkelt med två extra kort och få totalt 30 utgångar.
Vanliga användningsområden
För utökning av fler 24V-applikationer i passersystem, såsom dörrmiljöer.
För fler enheter i säkerhetsapplikationer i larmssystem, t.ex. magnethållare/kontakter.
Teknisk beskrivning
Avsäkringskort med tio 1-poligt avsäkrade utgångar. Varje utgång har en bladsäkring och kan lastas med upp till 2 A per utgång och max 10 A för hela kortet.
Spänning, ström och effekt
Spänning in: 27,3 V DC, (24 V).
Spänning ut: 27,3 V DC, (24 V).
Utgångar
Tio 1-poligt avsäkrade lastutgångar, varav tre kan konfigureras som prioriterade för att inte bryta vid strömavbrott.
Larm
Säkringsfel indikeras via LED och ett växlande relä för snabb felsökning.
Säkringar
Lastsäkringar: Tio 2 A bladsäkringar.
Indikeringar och kommunikation
Lysdiod på kort lyser vid ansluten inkommande matning och ansluten utgång.
Vikt
Namn | Nettovikt | Vikt m förp. |
|---|---|---|
10 Output module ATO | 0,1 kg | 0,2 kg |
Installationskrav
Kan enbart installeras i 10 Output module ATO 24V 1HE
Krav som produkten uppfyller
EMC: | EMC Directive 2014/30/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
El (LVD): | Low Voltage Directive 2014/35/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
CE-märkning: | EC no. 765/2008 | ||||||||||||||||||||||||||||||||||||||||||||||||
Hållbarhet och regelefterlevnad: | REACH: Produkten uppfyller REACH-förordningen (EG) nr 1907/2006. RoHS: Produkten uppfyller RoHS-direktivet 2011/65/EU med tillägg. SCIP: registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG). WEEE: Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU). Uttjänta produkter ska lämnas till återvinningscentral. Batterier: Om produkten levereras med batterier omfattas den av Batteriförordningen (2023/1542). Uttjänta batterier ska tas ur produkten och lämnas till återvinningscentral. | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektivet | Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). | ||||||||||||||||||||||||||||||||||||||||||||||||
Ekodesign | Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt[a] för att ge våra kunder trygghet i sitt val. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standbyförbrukning och effekt. | |||||||||||||||||||||||||||||||||||||||||||||||||
Benämning | Verkningsgrad (%) [a] | Standby-förbrukning, typisk (W): | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1. Tillbehör, expansions- eller tillvalskort som inte själva omvandlar energi, utan bara styr, övervakar eller distribuerar den, faller inte in under Ecodesign direktivet. | |||||||||||||||||||||||||||||||||||||||||||||||||
[a] Vid nominell last. | |||||||||||||||||||||||||||||||||||||||||||||||||
Garanti
Tillverkning, livslängd, miljöpåverkan och återvinning
Tillverkad av Milleteknik i Partille, Sverige.
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
