Sieppauskortteja, joissa on summerihälytykset, käytetään suojaamaan elektronisia piirejä ylivirran tai oikosulun aiheuttamilta vaurioilta.
Asennus ja käyttöönotto
Asennus- ja käyttöönotto-ohjeet.
Asennus akkuvarastoon
Jos kortti toimitetaan asennettuna muovikiinnikkeeseen (DIN-sovitin), napsauta kortti vain kotelossa oleviin aukkoihin.
Asenna kortti mihin tahansa kotelon korttipaikkaan, jätä runsaasti tilaa kaapeleille.
Tärkeää
Asenna kortti ennen kaapeloinnin kiinnittämistä tai käyttöönottoa.
Kirje | Selitys | Kommentti |
|---|---|---|
A | Valinnainen kortti | Optiokortti tulee tehtaalta asennettuna muovikiinnikkeeseen, onko se irronnut? Napsauta se takaisin paikalleen ennen levyn asentamista. |
B | Muovinen kannatin | Muovisessa kannattimessa on koukut, jotka kiinnitetään levyn aukkoihin. |
C | Paikka muovikannattimelle | Metallilevyssä olevat urat muovikiinnikkeen napsauttamiseksi. |

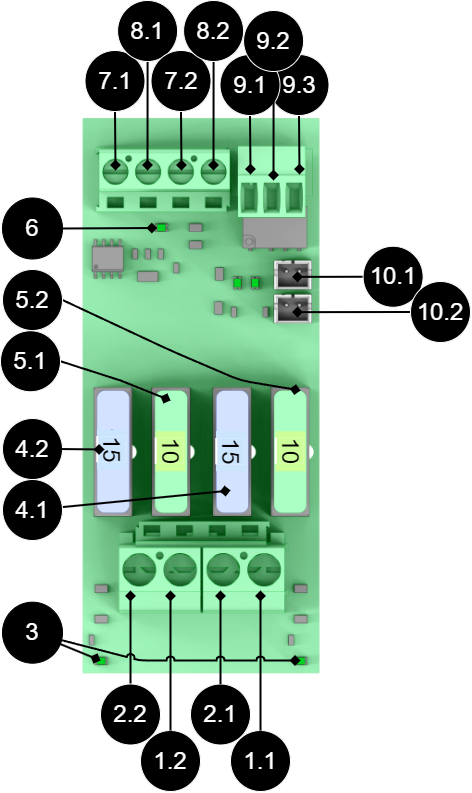

Lyhyt kuvaus
Ei. | Kuvaus |
|---|---|
1.1, 1.2 | - (miinus) ulos. |
2.1, 2.2 | + (plus) ulos. |
3 | Indikaattoridiodi, palaa vihreänä, jos kuorma on kytketty pistorasiaan. |
4.1, 4.2 | + (plus) sulake, 15 A |
5.1, 5.2 | - (miinus) sulake, 10 A |
6 | Indikaattori, palaa vihreänä, jos virtalähde on kytketty. |
7.1, 7.2 | - (miinus) virtalähde emolevystä tai muusta valinnaisesta kortista. |
8.1, 8.2 | + (plus) virtalähde emolevystä tai muusta valinnaisesta kortista. |
9.1 | Hälytys, EI. |
9.2 | Hälytys, CO |
9.3 | Hälytys, NC. |
10.1, 10.2 | Vaihtoehtoinen hälytysliitäntä. |
Käytä mukana toimitettua kaapelia
Käytä kortin liittämiseen pakkauksen mukana tulevaa kaapelia.
Liitä 2 lähtömoduulia emolevyyn PRO2v3 15A-25A
Numero/kirjain | Piirilevyt | Selitys |
|---|---|---|
C | Virtakortti | Saatavana varakkuina 15 A ja 25 A yksikköinä. |
D | PRO2 v3 | Emolevy akun varmuuskopiossa. |
1 | A ja B | Kytke virtalähde 2 lähtömoduulista (B) 2 lähtömoduuliin 15A (A). |
2 | A | Kytke hälytys 2 ulostulomoduulista 15A latauskortille. |
A | 2 Lähtömoduuli 15A | Valinnainen kortti (A). |
B | 2 Lähtömoduuli | Kytke virtalähde (24V) 2 lähtömoduuliin 15A (A). |
3, 4 | - | Sisäinen virtalähde ja tiedonsiirto korttien välillä. |
Tuoteseloste - Tekniset tiedot
Tuoteseloste - virtalähde Milleteknikiltä

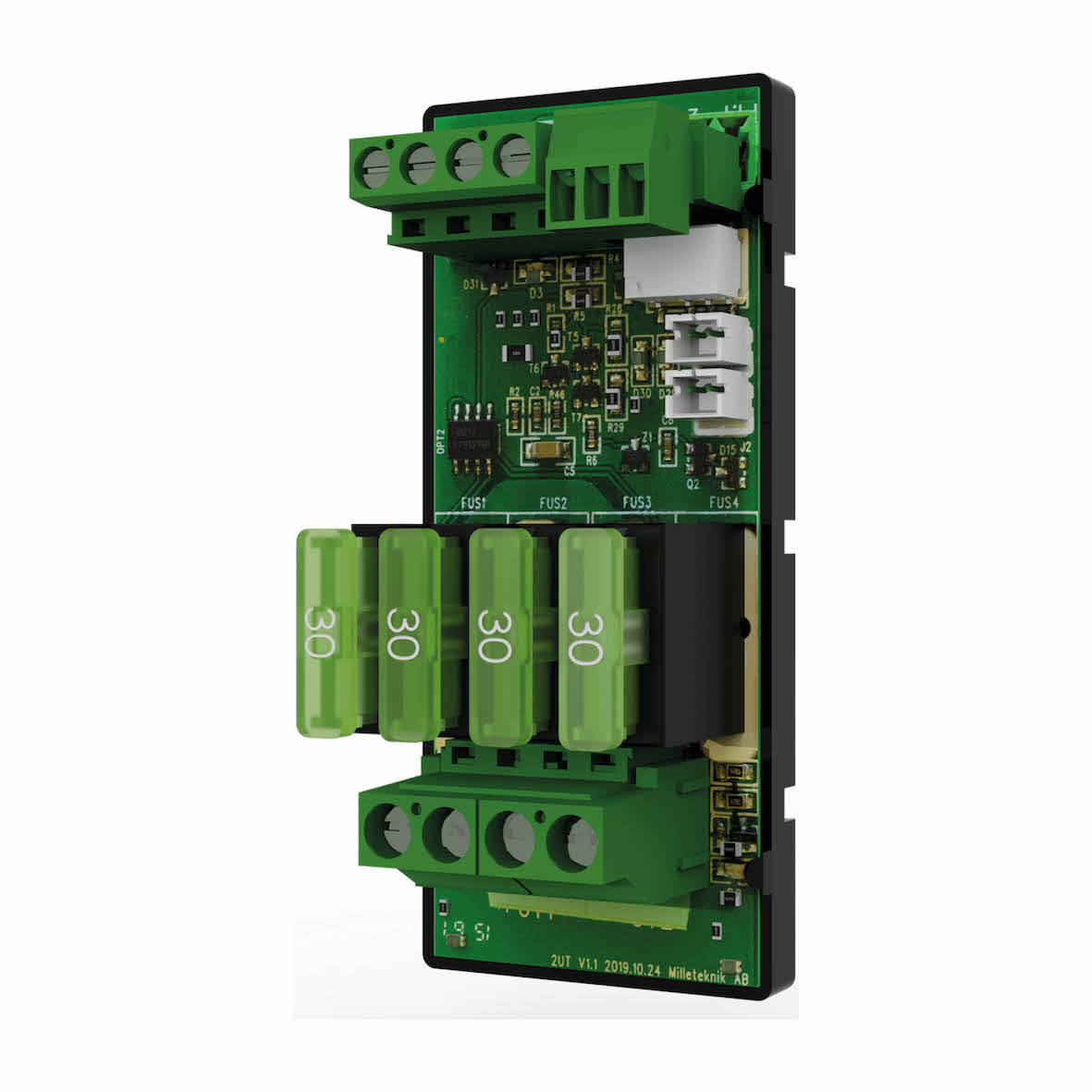

Tuotekuva
Nimikeke, artikkelinumero ja sähköpostinumero
Nimikeke | Tuote nro. | Sähkönumero |
|---|---|---|
2 Output module 15A (bifogat 10, 25, 30) | A-FU00240M15ALM01 | - |
Nimikeke
Kokohälytyksellä varustettuja sulakekortteja käytetään suojaamaan elektronisia piirejä ylivirrasta tai oikosulusta aiheutuvilta vaurioilta.
Käyttöalue
Käytetään, kun tarvitaan lisää kuormituksia.
Tekninen kuvaus
Sulakekortti kahdella 2-nastaisella sulakkeella.
Jännite, virta ja teho
Jännite sisään: 27,3 V DC, (24 V).
Jännite ulos: 27,3 V DC, (24 V).
Pistorasia: 15 A.
Lähdöt
Kaksi 2-napaista sulakelähtöä.
Hälytys
Hälytykset sulakevioista välitetään akun varayksikölle, joka näyttää hälytyksen LEDillä tai tiedonsiirron kautta. Rele antaa myös hälytyksen.
Sulakkeet
Kotelo, toteutus
Tuotteesta puuttuu kotelo ja se on asennettu olemassa olevaan koteloon.
Paino
Nimi | Nettopaino | Paino m pakkauksessa. |
|---|---|---|
Sulakekortin 2 lähtö 15 A | 0,1 kg | 0,2 kg |
Asennusvaatimukset
Tuote on asennettava yhteensopivaan Milleteknikin tuotteeseen.
Vaihtoehto sopii
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU |
CE: | CE-direktiivi 765/2008 |
Ympäristö | REACH: Tuote on REACH-asetuksen (EY) N:o 1907/2006 mukainen. RoHS: Tuote on RoHS-direktiivin 2011/65/EU mukainen lisäyksineen. SCIP: rekisteröity soveltuvin osin EU:n jätedirektiivin (2008/98/EY) nojalla. Sähkö- ja elektroniikkalaiteromu: Tuote sisältää sähkökomponentteja tai johdotuksia, ja se kuuluu sähkö- ja elektroniikkalaiteromun direktiivin (2012/19/EU) soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen Paristot: Jos tuote toimitetaan paristojen mukana, se kuuluu akkuasetuksen (2023/1542) soveltamisalaan. Vanhentuneet paristot on poistettava tuotteesta ja palautettava kierrätyskeskukseen |
Konedirektiivi | Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone. |
Ekosuunnittelu | Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan. Koska jotkin komponentit voidaan kattaa, paljastamme kuitenkin asiaankuuluvia tietoja antaaksemme asiakkaillemme luottamuksen valintoihinsa |
Nimellisarvo | Tehokkuus (%)[a] | Valmiustilan kulutus, tyypillinen (W): | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1. Lisävarusteet, laajennus- tai valinnaiset kortit, jotka eivät itse muuta energiaa, vaan vain ohjaavat, valvovat tai jakelevat sitä, eivät kuulu ekosuunnitteludirektiivin soveltamisalaan | |||||||||||||||||||||||||||||||||||||||||||||||||
-! | - | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Nimelliskuormituksella. | |||||||||||||||||||||||||||||||||||||||||||||||||
Takuu
Valmistus, käyttöikä, ympäristövaikutukset ja kierrätys
Valmistaja Milleteknik Partillessa, Ruotsissa.
Tietoja näistä tiedoista
Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta. |
Julkaisupäivä 2026-07-09
