Hvis

Avlyttingskort, med summeralarmer, brukes til å beskytte elektroniske kretser mot skade på grunn av overstrøm eller kortslutning.

Installasjon og igangkjøring

Instruksjoner for installasjon og igangkjøring.

Installasjon i batteribackup

Hvis kortet leveres montert i en plastbrakett (DIN-adapter), er det bare å klemme kortet inn i sporene i huset.

Monter kortet i et hvilket som helst kortspor i kabinettet, la det være god plass til kabler.

Viktig

Monter kortet før innskruing av kabling eller igangkjøring.

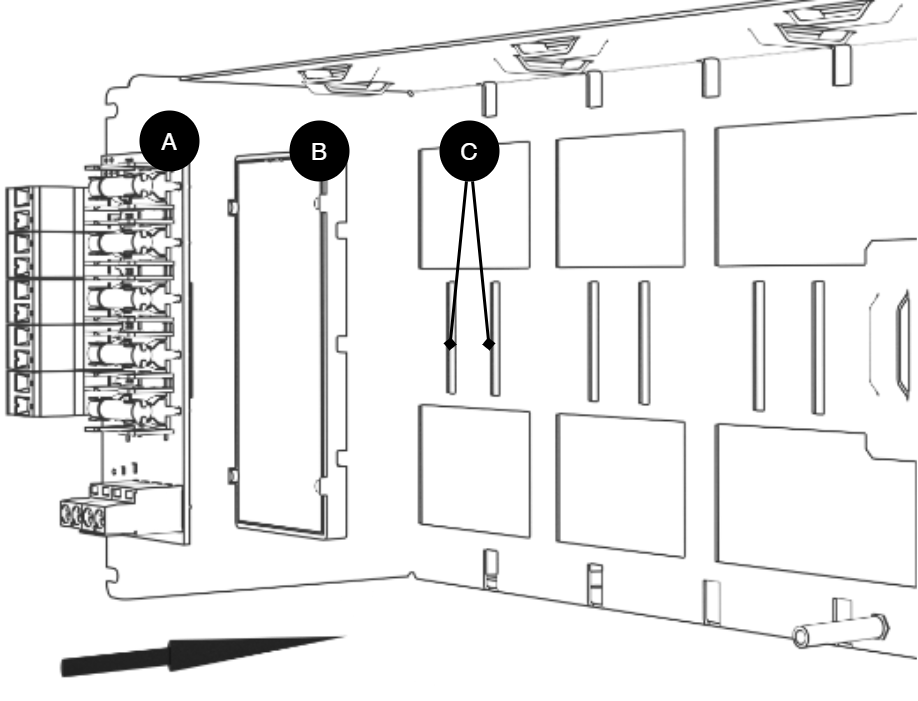

Brev	Forklaring	Kommentar
A	Valgfritt kort	Opsjonskort kommer montert på plastbrakett fra fabrikk, har det løsnet? Klikk det tilbake på plass før du monterer brettet.
B	Plastbrakett	Det er kroker på plastbraketten for å feste til spor i platen.
C	Plass for plastbrakett	Spor i metallplate.

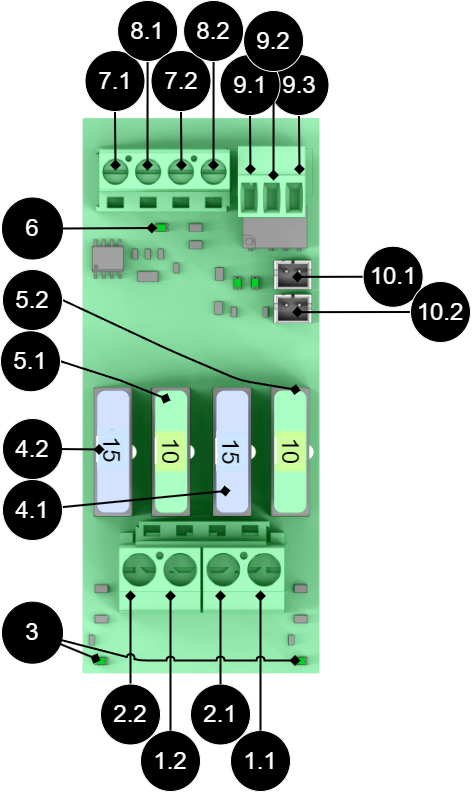

Kort beskrivelse

Tabell 1. Kortoversikt

Nei.	Beskrivelse
1.1, 1.2	- (minus) ut.
2.1, 2.2	+ (pluss) ut.
3	Indikasjonsdiode, lyser grønt hvis det er en belastning koblet til.
4.1, 4.2	+ (pluss) sikring, 15 A
5.1, 5.2	- (minus) sikring, 10 A
6	Indikerende diode, lyser grønt hvis det er koblet til strømforsyningen.
7.1, 7.2	- (minus) strømforsyning fra hovedkort eller annet valgfritt kort.
8.1, 8.2	+ (pluss) strømforsyning fra hovedkort eller annet valgfritt kort.
9.1	Alarm, NEI.
9.2	Alarm, CO
9.3	Alarm, NC.
10.1, 10.2	Alternativ alarmtilkobling.

Bruk den medfølgende kabelen

Bruk kabelen som følger med esken for å koble til kortet.

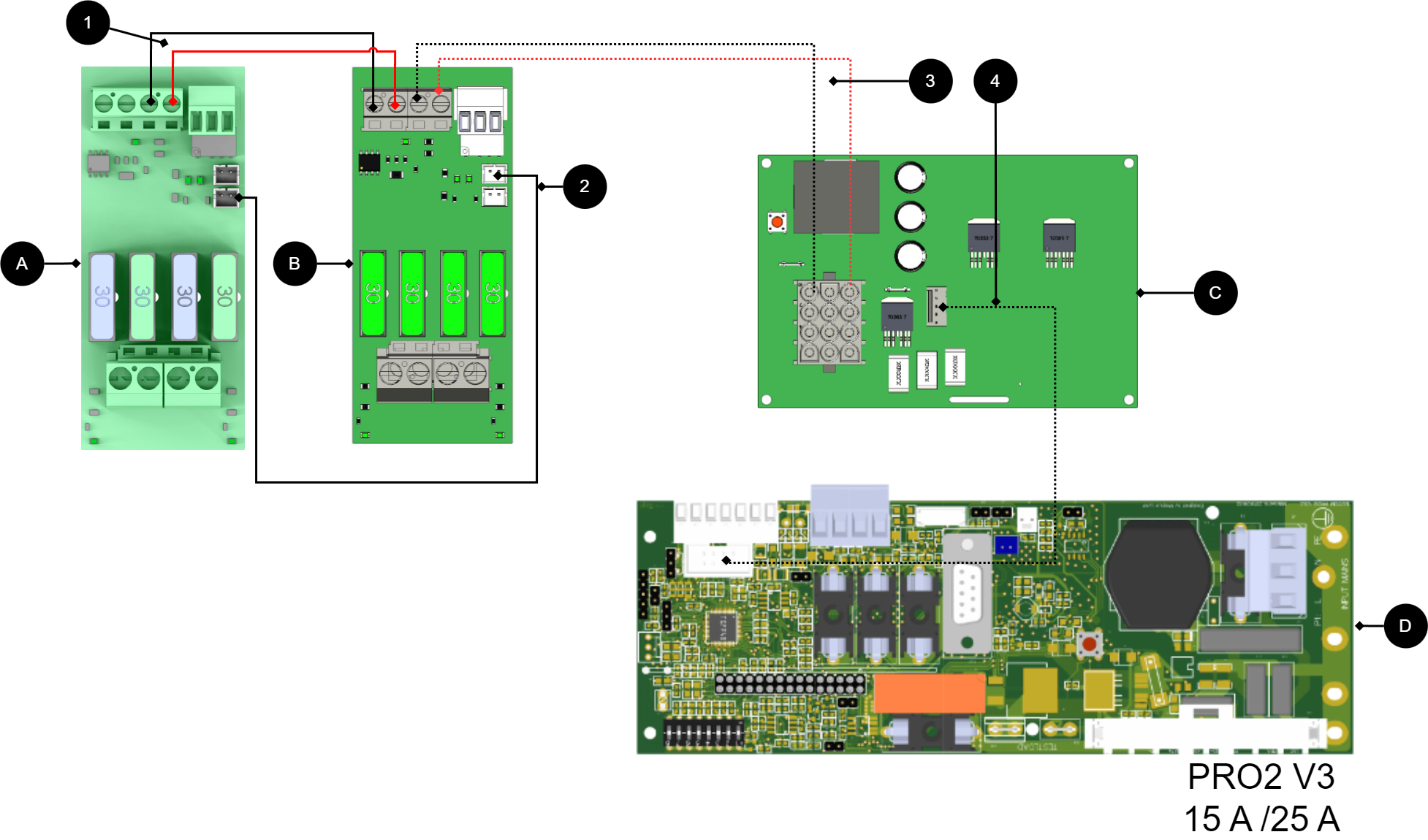

Koble 2 utgangsmoduler til hovedkort PRO2v3 15A-25A

Tabell 2. Tilkoblinger 15 A og 25 A enheter

Nummer/bokstav	Kretskort	Forklaring
C	Strømkort	Tilgjengelig i batteribackup 15 A og 25 A enheter.
D	PRO2 v3	Hovedkort i batteribackup.
1	A og B	Koble strømforsyningen fra 2 utgangsmodul (B) til 2 Utgangsmodul 15A (A).
2	A	Koble alarm fra 2 Output-modul 15A til lastkort.
B	2 Utgangsmodus	Koble strømforsyningen (24V) til 2 Utgangsmodul 15A (A).
A	2 Utgangsmodul 15A	Valgfritt kort (A).
3, 4	-	Intern strømforsyning og kommunikasjon mellom kort.

Produktblad - Tekniske data

Produktblad - strømforsyning fra Milleteknik

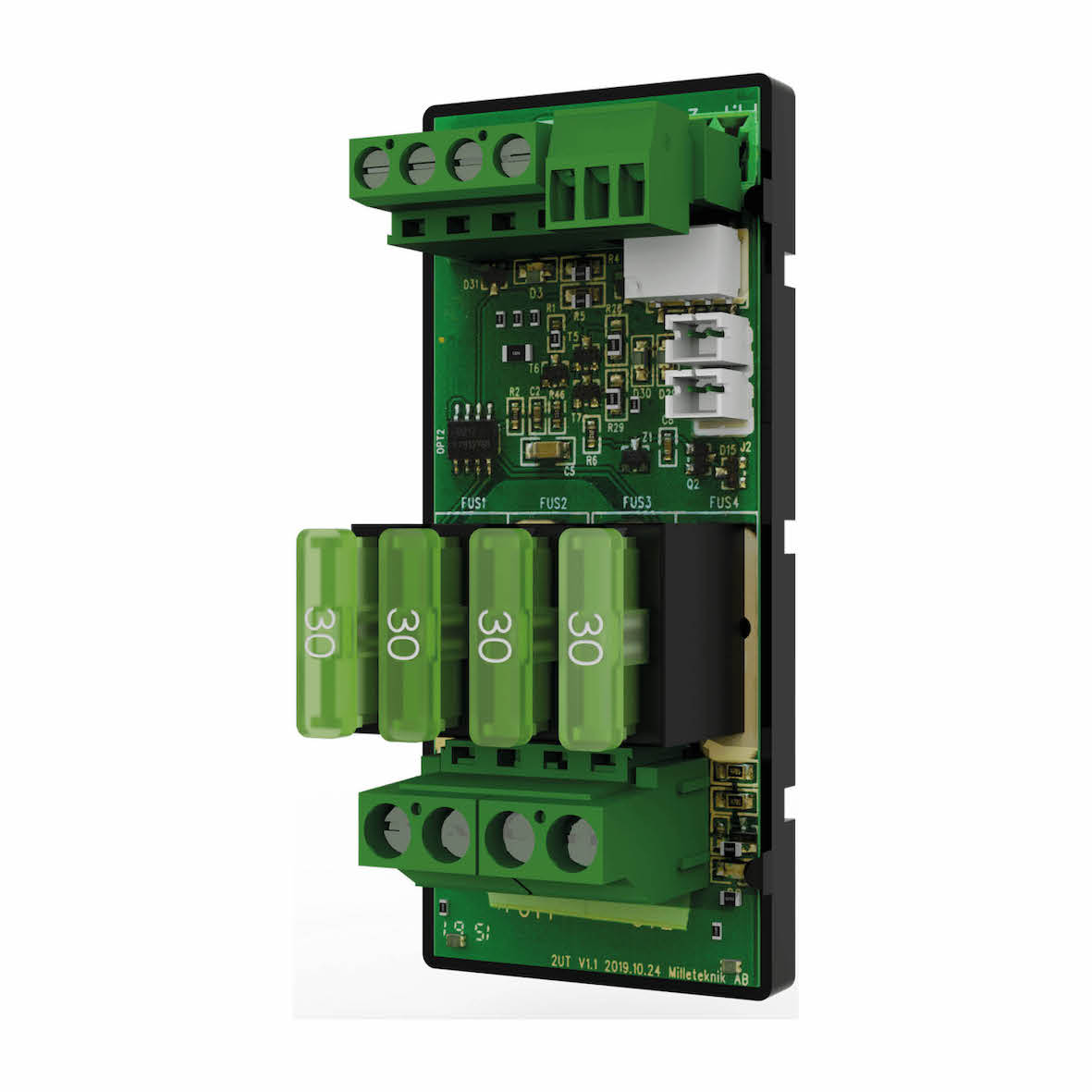

Produktbilde

Produktidentifikasjon

Tabell 3. Betegnelse, delenummer og E-nummer (SE)

Betegnelse	Varenr.	E-nummer (SE)
2 Output module 15A (bifogat 10, 25, 30)	A-FU00240M15ALM01	-

Betegnelse

Sikringskort, med totalalarm, brukes for å beskytte elektroniske kretser mot skade på grunn av overstrøm eller kortslutning.

Bruksområde

Brukes når det er behov for flere lastutganger.

Teknisk beskrivelse

Sikringskort med to 2-pinners sikringsutganger.

Spenning, strøm og effekt

Spenning i: 27,3 V LIKESTRØM, (24 V).

Spenning ut: 27,3 V DC, (24 V).

Strømuttak: 15 TIMER.

Utganger

To 2-polet sikringslastutganger.

Alarm

Alarmer for sikringsfeil sendes videre til batteribackupen, som viser alarmen på LED eller via kommunikasjon. Alarm gis også på relé.

Sikringer

Innkapsling, utførelse

Produktet mangler kapsling og er montert i eksisterende kapsling.

Tabell 5. Mål, med og uten emballasje.

Mål, høyde x bredde x dybde.^[a]	Dimensjoner med emballasje.
30 x 40 x 89 mm.	120 x 215 x 165 mm.
^[a]Dimensjoner på produkt og emballasje kan variere, dette er fordi produktet kan være plassert et annet sted i emballasjen.

Tabell 6. Høydeenheter, vifte og IP-klasse.

HAN	Innebygd vifte	IP-klasse
Produktet mangler innkapsling	Nei	IP00

Vekt

Tabell 7. Vekt.

Navn	Netto vekt	Vekt m pakke.
Sikringskort 2 utganger 15 A	0,1 kg	0,2 kg

Installasjonskrav

Produktet skal installeres i et kompatibelt produkt fra Milleteknik.

Alternativet passer inn

Tabell 8. Antall kort som passer i strømforsyningen.

Produktserie	Kapslingsstørrelse	Antall kort som kan passe^[a]
ECO	M, L	2,4
ECO, NEO, NOVA	FLX S	2
EN54, NEO, NOVA	FLX M	3
NEO, NOVA	FLX L	3
19 rack module holder	4U	8
^[a]Antall kort/alternativer som kan passe er det totale antallet som kan passe i huset. Elektroniske og mekaniske begrensninger kan eksistere.

Krav som produktet oppfyller

Tabell 9. Produktet oppfyller følgende krav.

EMC:	EMC-direktivet 2014/30EU
El:	Lavspenningsdirektivet: 2014/35/EU
CE:	CE-direktivet ifølge: 765/2008
Miljø	REACH: Produktet er i samsvar med REACH-forordning (EF) nr. 1907/2006. RoHS: Produktet er i samsvar med RoHS-direktiv 2011/65/EU med tillegg. SCIP: registrert i henhold til EUs avfallsdirektiv der det er aktuelt, (2008/98/EF). WEEE: Produktet inneholder elektriske komponenter eller ledninger og dekkes av WEEE-direktivet (2012/19/EU). Uttjente produkter må returneres til et resi Batterier: Hvis produktet leveres med batterier, dekkes det av batteriforskriften (2023/1542). Utløpte batterier må tas ut av produktet og returneres til et resirkuleringssenter
Maskindirektivet	Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).
Økodesign	Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon for å gi våre kunder tillit til deres valg

Betegnelse	Effektivitet (%)^[a]	Standby-forbruk, typisk (W):
	-^!	-
	1. Tilbehør, utvidelse eller valgfrie kort som ikke konverterer energi selv, men bare kontrollerer, overvåker eller distribuerer den, faller ikke inn under miljødesigndirektivet
^[a]Ved nominell belastning.

Garanti

Produksjon, levetid, miljøpåvirkning og resirkulering

Produsert av Milleteknik i Partille, Sverige.

Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Publiseringsdato 2026-07-09

Utskiftbare sikringer - 10 A, 25 A eller 30 A,
