4 Output module PTC CTRL

Asennus ja käyttöönotto

Asennus- ja käyttöönotto-ohjeet.

Nimikeke, artikkelinumero ja sähköpostinumero

Taulu 1. Nimikeke, artikkelinumero ja sähköpostinumero

Nimikeke	Tuote nro.	Sähkönumero
4 Lähtömoduuli PTC CTRL	A-FU122404OP01LM01	52 13 795

Tuotekuva

Jos

Poikkeuskortti, jossa neljä PTC-sulakkeilla suojatut lähdöt. Suojaa sähköpiirejä ylivirralta ja oikosululta

Mikä on PTC-sulake?

PTC-sulake, jossa "PTC" tarkoittaa "positiivista lämpötilakerrointa", on eräänlainen lämpösulake tai ylivirtasuojalaite. Näitä sulakkeita käytetään suojaamaan sähköpiirejä ylivirroilta ja oikosuluilta.

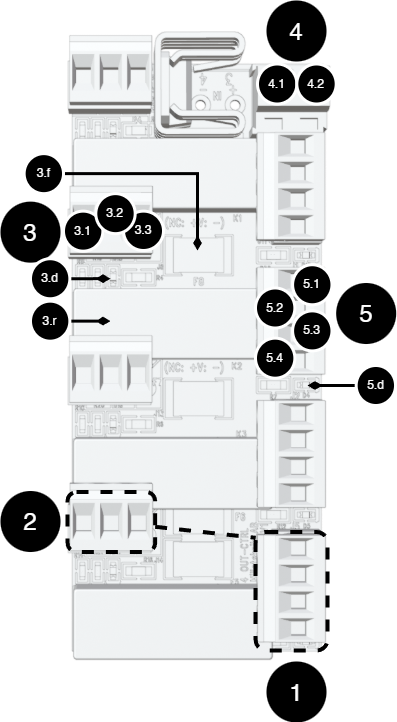

Kuvaus 4 Lähtömoduuli PTC CTRL

Taulu 2. Lyhyt kuvaus

Nimitys	Selitys
1	Säädettävä ulostulo
2	Ohjaus - hälytys, tulo. Voidaan ohjata hälytyksellä tai muulla
3	Ohjaus + hälytys
3.r	Kytkentärele
3. d.	Indikaattoridiodi palaa vihreänä, kun lähtö on aktivoitu
3.1	V +
3.2	N.C.
3.3	GND/maa/0 V
3.f.	PTC-sulake
4	Tulonsyöttö, 12 V/24 V.
4.1	-
4.2	+
5	Kuormituslähtö
5.1	NC (24V (käytössä rele = 0V))
5.2	Hylätty syöttöjännite (12 V/24 V)
5.3	NO, 0V (aktivoitu rele = 12 V/24 V)
5.4	GND/maa/0 V (miinus. Aina = 0V)
5.d.	Merkkidiodi palaa vihreänä ollenkaan ok

Kuorman ja hälytyksen kytkentä

Lähtö (!), kuten lukko- tai hälytyslaite, jota ohjataan ohjauksella/hälytyksellä (!). Tehdastilassa lähtö on aktiivinen NC: ssä, mikä tarkoittaa, että VC: hen kytketty kuorma aktivoituu normaalitilassa. Kun ohjaussignaali aktivoituu, lähtö siirtyy NO:ksi ja NV: n kuormitus katkeaa ja NO: n kuormitus aktivoituu

Toiminnon kuvaus

Kortti sisältää neljä identtistä ja itsenäistä kanavaa. Jokainen kanava koostuu Ctrl-tulosta (!) ja kuormalähtö (!) jotka on kytketty toisiinsa sisäisen kytkentäreleen kautta (3.r).

Ohjaus ja hälytys on kytketty CTRL-tuloon (!). Kuorma, kuten lukko tai hälytyslaite, on kytketty kuorman ulostuloon (!). Syöttö kortille on kytketty kautta (!).

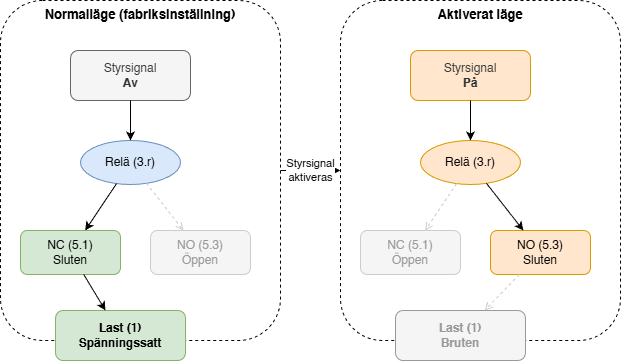

Relelogiikka

Normaalitilassa, kun rele ei ole aktivoitu, NC-kosketin suljetaan ja käyttöjännite on päällä (5.1). Kun rele aktivoituu ohjaussignaalin kautta!) katkaisee NC: n ja käyttöjännite siirtyy NO: lle (5.3).

Jokainen kanava on suojattu PTC-sulakkeella (3.f.) joka palauttaa itsensä automaattisesti ylivirran korjaamisen jälkeen. Jokaisella kanavalla on myös vihreä indikaattoridiodi (3. d. ja 5.d.) ilmaisee aktiivisen tilan.

Ruokinta

Taulu 3. Kortti toimitetaan 12 V tai 24 V DC liittimen kautta (4).

Nimitys	Toiminto
4.1	- (miinus)
4.2	+ (plus)

Ohjaus- ja hälytyskytkentä (3)

Ohjaussignaali ja hälytyssignaali on kytketty koskettimeen (3). Rele aktivoituu, kun jännit3.2).

Taulu 4. Ohjaus- ja hälytyskytkentä (3)

Nimitys	Toiminto
3.1	V +
3.2	Ohjaussignaali sisään (NC), katso myös alla oleva taulukko
3.3	GND/maa/0 V
3.f.	PTC-sulake
3.r	Kytkentärele
3. d.	Indikaattoridiodi, vihreä

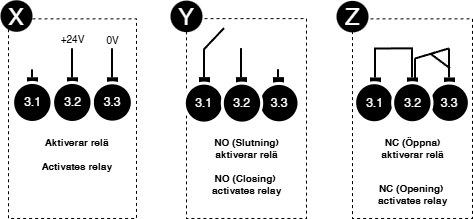

Ohjaustilat (3)

Taulu 5. Ohjaustilat (3)

Sijainti	Nimitys	Ohjaussignaali (3.2)	Kuormitus (5)
X	Deaktivoitu	0 V	Syöttöjännite NC: llä (5.1)
Y	Aktivoitu	+ 12 V/24 V	Syöttöjännite NO (5.3)
Z	hyppääjä	Jumper asennettu väliin 3.1 ja 3.2	Syöttöjännite NO (5.3)

Kuorman liittäminen (5)

Kuorma on kytketty koskettimeen (!). Valitse NC (5.1) tai EI (5.3) riippuen halutusta toiminnosta hälytyksen aktivoinnissa.

Taulu 6. Kuorman liittäminen (5)

Nimitys	Toiminto
5.1	NC - normaalisti suljettu
5.2	+ 12 V/24 V, syöttöjännite
5.3	EI — normaalisti auki
5.4	GND/maa/0 V
5.d.	Indikaattoridiodi, vihreä

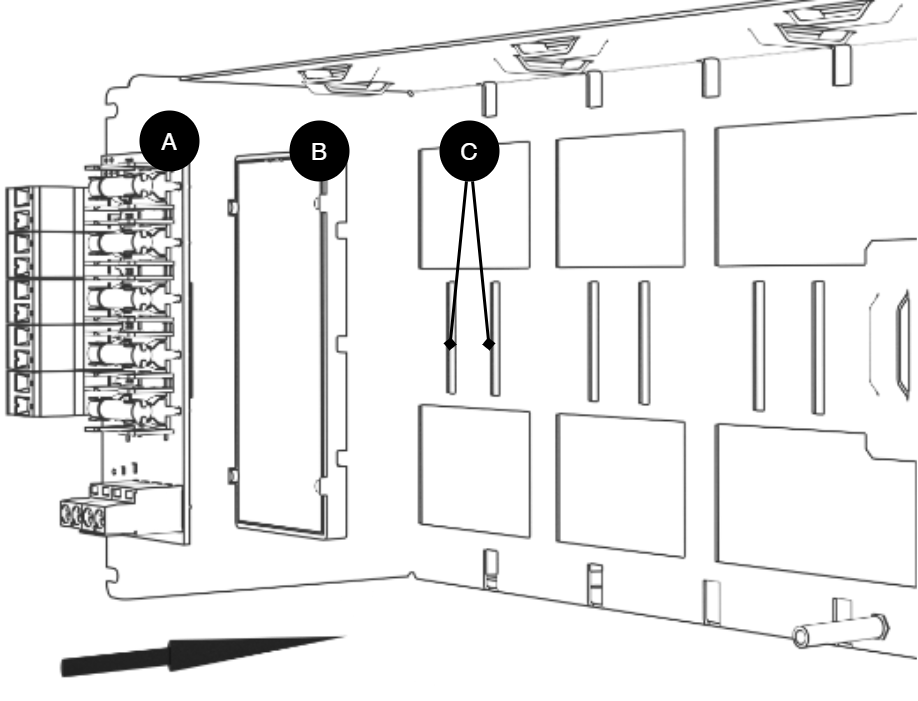

Asennus akkuvarastoon

Jos kortti toimitetaan asennettuna muovikiinnikkeeseen (DIN-sovitin), napsauta kortti vain kotelossa oleviin aukkoihin.

Asenna kortti mihin tahansa kotelon korttipaikkaan, jätä runsaasti tilaa kaapeleille.

Tärkeää

Asenna kortti ennen kaapeloinnin kiinnittämistä tai käyttöönottoa.

Kirje	Selitys	Kommentti
A	Valinnainen kortti	Optiokortti tulee tehtaalta asennettuna muovikiinnikkeeseen, onko se irronnut? Napsauta se takaisin paikalleen ennen levyn asentamista.
B	Muovinen kannatin	Muovisessa kannattimessa on koukut, jotka kiinnitetään levyn aukkoihin.
C	Paikka muovikannattimelle	Metallilevyssä olevat urat muovikiinnikkeen napsauttamiseksi.

Tuoteseloste - Tekniset tiedot

Tuoteseloste - virtalähde Milleteknikiltä

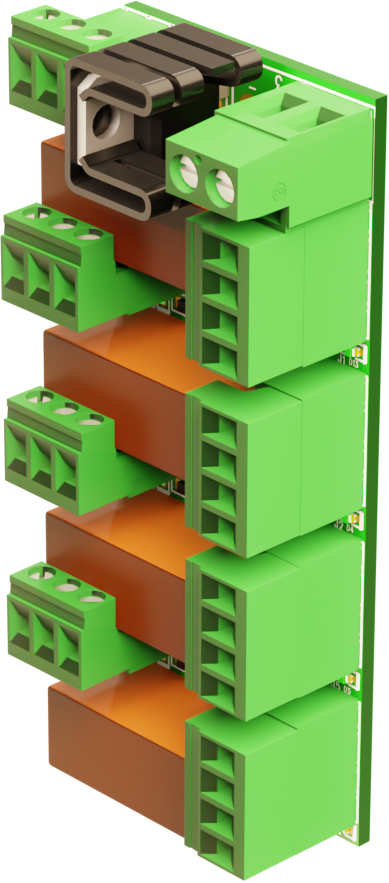

Tuotekuva

Nimikeke, artikkelinumero ja sähköpostinumero

Taulu 7. Nimikeke, artikkelinumero ja sähköpostinumero

Nimikeke	Tuote nro.	Sähkönumero
4 Lähtömoduuli PTC CTRL	A-FU122404OP01LM01	52 13 795

Tekninen kuvaus

4 Output Module PTC CTRL on lisävaruste Milleteknikin 12 V tai 24 V akun varajärjestelmään, joka mahdollistaa neljän erillisen kuormituslähtön ohjauksen. Kortilla on neljä konfiguroitavaa tuloa, jotka ohjaavat erikseen vastaavaa lähtöjännitettä tulossa. Jokainen lähtö on suojattu PTC-sulakkeella ja voi syöttää jopa 2 A. Moduulia käytetään ulkoisten toimintojen tai kuormitusten ohjaamiseen

Taulu 8. Nopeita faktoja

Pikafaktat
Syöttöjännite (V)	27,3 V DC (24 V DC) tai 13,6 V DC (12 V DC)
Lähtöjännite (V)	27,3 V DC (24 V DC) tai 13,6 V DC (12 V DC)^[a]
Lähtövirta (A), suurin kuormitusvirtalähtö.	1 A per lähtö
Tarvikkeet	Ulkokaapit.
^[a]Laitteessa ei ole mitään DC/DC-muuntimia. Lähtöjännite vastaa siis tulojännit

Käyttökohteet

Taulu 9. Soveltamisalueet

Käyttökohteet	Kyllä	Ei
Kuormituslähtöjen määrän laajentaminen	✔

Sähkötiedot

Taulu 10. Sähkötiedot

Sähkötiedot
Syöttöjännite	27,3 V DC (24 V DC) tai 13,6 V DC (12 V DC)
Nykyinen (A)^[a]	1 A per lähtö
Syöttöohjaus	Tulokäyttöjännite, (12 V)
Maksimivirta, täysihoito	8 A, (enintään 16A lyhytaikainen)10A
^[a]Virtalähtö/kuorma on määritetty maksimiksi, normaalin virran ulostulon tulisi olla 80% maksimista.

Taulu 11. Piirilevyt ja virrankulutus

Piirilevyt	Virrankulutus	Lisätietoja
4 Lähtömoduuli PTC CTRL	17 mA

Kuormituslähdöt

Taulu 12. Kuormituslähdöt

Kuormituslähdöt
Kuormituslähtöjen lukumäärä

Taulu 13. Maksimikuorma ja suositeltu kuorma.

Malli	Suositeltu kokonaiskuormitus (80%)^[a]
4 A	4 A
^[a]Jatkuvaan käyttöön suositellaan tyypillisesti 70–80 % maksimikuormasta lämpökuorman hallitsemiseksi

Hälytys ja suojaus

Taulu 14. Hälytykset

Hälytykset	Kyllä	Ei
Laukaistu kuormitussulake	✔

Taulu 15. Hälytys ja suojaus

Hälytys ja suojaus	Kyllä	Ei
Ylikuormitussuojaus/ylijännitesuojaus	✔

Viestintä ja indikointi

Taulu 16. Viestintä ja indikointi

Viestintä ja indikointi	Kyllä	Ei	Lisätietoja
Viestintä		✘	Ei tiedonsiirtoa ylätason järjestelmään.
Merkkivalot/LEDit

Kotelo ja mekaniikka

Taulu 17. Kotelo ja mekaniikka

Kotelo ja mekaniikka
Tyyppi	Painettu piirilevy, tuotteessa ei ole koteloa

Asennus- ja kiinnitysvaatimukset

Taulu 18. Asennus

Asennus	Kyllä	Ei
Tuotteessa (lisävarusteena yhteensopivaan tuotteeseen).	✔

Taulu 19. Asennus

Asennustapa	Kyllä	Ei
Asennus laitteeseen.	✔

Mitat, paino ja pakkaustiedot

Taulu 20. Mitat

Mitat (L x K x S).	Mitat pakkauksineen^[a]
30 x 40 x 89 mm	100 x 210 x 155 mm
^[a]Tuotteen ja pakkauksen mitat (L x K x S) voivat vaihdella riippuen tuotteen asennosta pakkauksessa.

Taulu 21. Paino

Nettopaino	Paino pakkauksineen
0,2 kg	0,4 kg

Taulu 22. Pakkaus

Pakkaus
Pakkaus
Määrä pakkauksessa	1 kpl.
Pakkaustyyppi (GS1 T0137)	BX-laatikko.
Ehdot EUR lava	EUR-kuormalavoja ei saa pinota kuljetuksen tai varastoinnin aikana. Pinoaminen voi vahingoittaa tuotetta ja pakkausta
Liikenneympäristö	Tuote on suojattava kondensaatiolta ja suoralta saostumiselta kuljetuksen aikana.
Tallennusympäristö	Kuiva sisäympäristö, suojattu kondensaatiolta. Suhteellinen kosteus: max 95%, tiivistymätön

Vaihtoehto sopii

Taulu 23. Virtalähteeseen mahtuvien korttien lukumäärä.

Tuotesarja	Kotelon koko	Sopivien korttien lukumäärä^[a]
ECO	M, L	2,4
ECO, NEO, NOVA	FLX S	2
EN54, NEO, NOVA	FLX M	3
NEO, NOVA	FLX L	3
19 rack module holder	4U	8
^[a]Korttien/lisävarusteiden määrä, joka mahtuu koteloon, on kokonaismäärä, joka mahtuu koteloon. Elektronisia ja mekaanisia rajoituksia saattaa esiintyä.

Yhteystiedot

Taulu 24. Yhteystiedot

Osasto
Vaihde	031-340 02 30
Tuki	support@milleteknik.se
Myynti	sales@milleteknik.se
WWW	www.milleteknik.se
Osoite	Ögärdesvägen 8B, 433 30 Partille

Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Julkaisupäivä 2026-07-01

Vaatimustenmukaisuus ja säännösten noudattaminen

Toimitusaika, takuu ja ehdot

Taulu 25. Toimitusaika, takuu ja ehdot

Toimitusaika, takuu ja ehdot
Takuuaika^[a]	Tuotteella on kahden (2) vuoden takuu valmistusvirheiden varalta.
Erityiset takuuehdot	Katso myös yleiset ehdot.
Yleiset ehdot	ALEM09 poikkeuksin, katso. www.milleteknik.se/käyttöehto/
Tuki	Puhelin- ja sähköpostituki on maksutonta takuuaikana. Takuun ulkopuolisista varaosista veloitetaan maksu.
Toimitus ja varastointi
Toimitusaika^[b]	Tai sopimuksen mukaan. Toimitus tehtaalta, kuljetusaika lisätään.
^[a]Jos laite hankitaan tukkuliikkeen tai muun jälleenmyyjän kautta, voimassa voivat olla eri takuuehdot. ^[b]Suurempien tilausten toimitusaika sopimuksen mukaan.

Käyttö ja kunnossapito

Taulu 26. Käyttö

Käyttö	Tiedot	Lisätietoja
Ympäristö
Käyttölämpötila (suositus)	+15°C... +25°C
Käyttölämpötila (sallittu)^[a]	+5°C... +40°C	Luokka 1 standardin EN 50131-6/EN 60839-11 mukaisesti
^[a]Määrittää sallitun ympäristön lämpötila-alueen, jossa tuote voi toimia vahingoittumatta. Katso myös taulukko akun kestosta.

Taulu 27. Huolto

Kyllä	Ei	Aikaväli	Lisätietoja
	✔		Huoltovapaa.

Sertifioinnit ja hyväksynnät

Taulu 28. Hyväksynnät

Täyttää	Direktiivit
CE.	CE-merkintä (EY) 765/2008 mukaisesti
EMC	EMC-direktiivi 2014/30/EU
Sähköturvallisuus (LVD)	Pienjännitedirektiivi 2014/35/EU

Ympäristötiedot

Taulu 29. Ympäristötiedot

Ympäristötiedot	J/N	Tiedot	Lisätietoja
Rakennustavarailmoitus	✔	Kyllä, katso iBVD osoitteessa www.milleteknik.se.	-
REACH-asetus (EY) N:o 1907/2006	✔		Jos sarake on tyhjä, tuote ei kuulu asetuksen piiriin.
SVHC-aineet, CAS/EY	✔		Katso teksti iBVD osoitteessa www.milleteknik.se. Jos merkintä puuttuu.
RoHS-direktiivi (EU) 2015/863	✔
WEEE 2012/19/EU	✔		Jos sarake on tyhjä, tuote ei kuulu direktiivin soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen
Akkuasetus (EU) 2023/1542
SCIP-numero 2008/98/EY	✔		Jos se on tyhjä, SCIP-numeroa ei tarvita.
Konfliktimineraalit (EU) 2017/821	✗/✗/✗/✗/✔	Ei = kulta, volframi, tantaali, koboltti. Kyllä = Tina	Tina juotoksissa piirilevyissä, jotka on ostettu ruotsalaisen toimittajan kautta.
Sisältää nanomateriaaleja: EY 1272/2008	✗	Tuote ei sisällä nanomateriaaleja.
Ekosuunnittelu 2009/125/EY	Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan.Koska asetus voi koskea tiettyjä komponentteja, ilmoitamme asiaankuuluvat tiedot helpottaaksemme asiakkaan valintaa.^[a]
Konedirektiivi 2006/42/EY	Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivissä (2006/42/EY) tarkoitettu kone. Korvautuu koneasetuksella (EU) 2023/1230, jota sovelletaan vuodesta 2027 alkaen.
Tuote on suunniteltu pitkäikäiseksi, mikä vähentää ympäristövaikutuksia. Käytöstä poistetut tuotteet on toimitettava kierrätykseen.
^[a]Valmiustilan kulutus ja teho.

Valmistaja ja alkuperämaa

Taulu 30. Valmistaja ja alkuperämaa

Valmistaja^[a]

Tullinimike

850444095^[b]

Alkuperämaa

^[a]Valmistaja on tuotteeseen merkitty tavaramerkki, riippumatta siitä, mitä tässä tuoteselosteessa on mainittu.

^[b]Tarkista viennin/tuonnin osalta tulliasiamiehellä/tullilaitokselta; vaihtoehtoinen luokitus 85044055 voi tulla soveltuvaksi, jos tuote arvioidaan akkulaturiksi.

Liite

Kelpoisuusvaatimukset, asennus

Kelpoisuusvaatimukset vaihtelevat maittain. Taulukossa esitetään yhteenveto kansallisesta vaatimuksesta, joka koskee laitteiden kiinteää asennusta ja liitäntää pistorasiaan.

Tuotteen toissijaisella puolella olevat vaihtoehdot, kuten 12 V, 24 V tai 48 V DC, on kytketty vastaavien ohjeiden mukaisesti. Tuotteen verkkoyhteyttä koskevat työt on suoritettava kansallisten kelpoisuusvaatimusten mukaisesti

Taulu 31. Pätevyysvaatimukset maittain. Koskee vain tämän tuotteen kiinteää asennusta sähköverkkoon.

Asennuksen pätevyysvaatimukset	Kiinteä asennus (230 V)	Pistotulppaliitäntä	Lisätietoja
Ruotsi	✔	✗	Kiinteän asennuksen saa suorittaa sähköalan ammattilainen valtuutetun sähköurakoitsijan valvonnassa (Sähköturvallisuuslaki SS 436 40 00). Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä.
Norja	✔	✔	Pätevyysvaatimus koskee myös kiinteästi asennettuja laitteita, joissa on pistorasia. (400 NEK, DSB.)
Suomi	✔	✗	Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä. (Tukes, SFS 6000.)
Tanska	✔	✗	Pistoke voidaan kytkeä ilman lupaa. Sikkerhedsstyrelsen (Turvallisuusvirasto)
Saksa	✔	✗	Kaikki kiinteät asennukset edellyttävät VDE 0100 -standardin mukaista pätevää sähköasentajaa. Pistokkeet voidaan kytkeä ilman lupaa, mutta vain henkilö, jolla on sähkötekniikkaan perehdytetty henkilö (”Elektrotechnisch unterwiesene Person”).

Vertailutaulukko: EN 50130-5 mukaiset ympäristöluokat (viitataan standardissa EN 50131-6)

Taulu 32. Vertailutaulukko: EN 50130-5 -standardin mukaiset ympäristöluokat

Luokka	Tyyppi	Lämpötila-alue
Ympäristöluokka 1	Lämmitetyt sisätilat (esim. toimistot, asunnot)	+5°C... +40°C
Ympäristöluokka 2	Sisätilat (esim. varastot, porraskäytävät; ei lämmitystä).	-10 °C... +40 °C
Ympäristöluokka 3	Suojattu ulkotila.	-25° C...+50° C
Ympäristöluokka 4	Yleinen ulkotila	-25° C...+60° C
