Installasjon og igangkjøring
Instruksjoner for installasjon og igangkjøring.
Produktidentifikasjon
Betegnelse | Varenr. | E-nummer (SE) |
|---|---|---|
4 Utgangsmodul PTC CTRL | A-FU122404OP01LM01 | 52 13 795 |

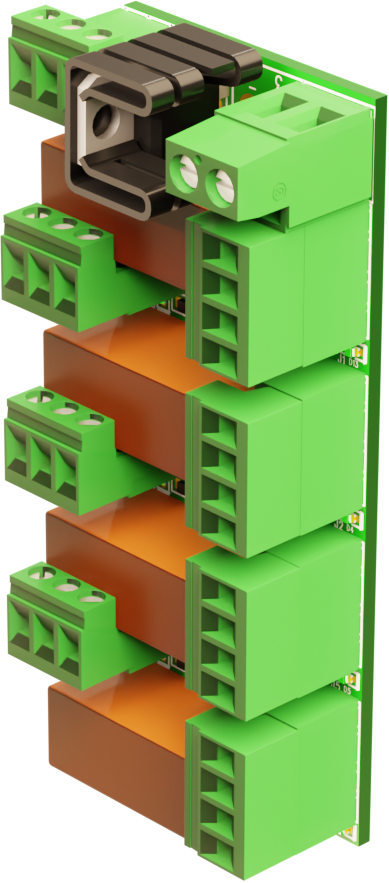

Produktbilde
Hvis
Frafallskort med fire utganger beskyttet av PTC sikringer. Beskytter elektriske kretser mot overstrøm og kortslutning
Hva er en PTC-sikring?
En PTC-sikring, hvor "PTC" står for "Positiv temperaturkoeffisient," er en type termisk sikring eller overstrømsbeskyttelse. Disse sikringene brukes til å beskytte elektriske kretser mot overstrøm og kortslutning.

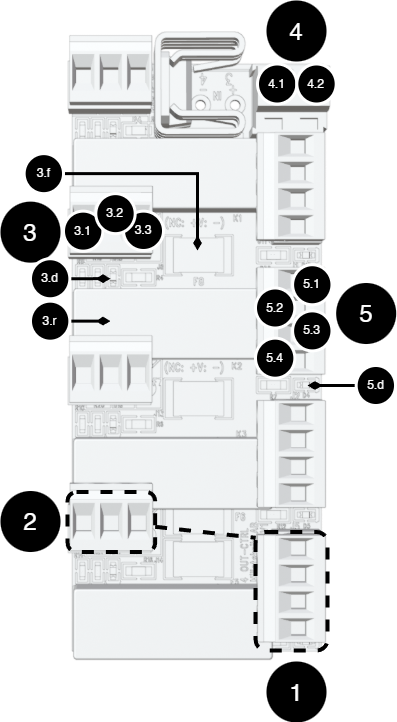

Beskrivelse 4 Utgangsmodul PTC CTRL
Betegnelse | Forklaring |
|---|---|
1 | Kontrollerbar utgang |
2 | Kontroll - alarm, inngang. Kan styres av alarm eller annet |
3 | Kontroll + alarm |
3.r | Bryterrelé |
3. d. | Indikasjonsdiode lyser grønt når utgangen er aktivert |
3.1 | V + |
3.2 | N.C. |
3.3 | GND/bakke/0 V |
3.f. | PTC sikring |
4 | Inngangsforsyning, 12 V/24 V. |
4.1 | - |
4.2 | + |
5 | Lastutgang |
5.1 | NC (24V (aktivert relé = 0V)) |
5.2 | Forlatt forsyningsspenning (12 V/24 V) |
5.3 | NO, 0V (aktivert relé = 12 V/24 V) |
5.4 | GND/bakke/0 V (Minus. Alltid = 0V) |
5.d. | Indikatordiode lyser grønt i det hele tatt ok |
Last- og alarmbytte
Utgangen (!), for eksempel en lås eller alarmanordning, styrt via kontroll/alarm (!). I fabrikkmodus er utgangen aktiv ved NC, noe som betyr at belastning koblet til VC er aktivert i normal modus. Når et styresignal aktiveres, bytter utgangen til NO og belastningen på NV brytes og eventuell belastning på NO aktiveres
Funksjonsbeskrivelse
Kortet inneholder fire identiske og uavhengige kanaler. Hver kanal består av en Ctrl-inngang (!) og en belastningsutgang (!) som er sammenkoblet via et internt bryterrelé (3.r).
Kontroll og alarm er koblet til CTRL-inngangen (!). Lasten, for eksempel en lås eller alarmanordning, er koblet til lastutgangen (!). Fôr til kortet er koblet via (!).

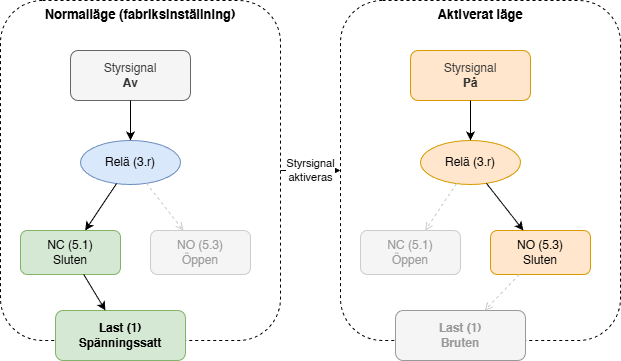

Relélogikk
I normal modus, når reléet ikke er aktivert, er NC-kontakten lukket og drivspenningen er på (5.1). Når reléet aktiveres via et sty!) bryter NC og drivspenningen sendes videre til NO (5.3).
Hver kanal er beskyttet av en PTC-sikring (3.f.) som gjenoppretter seg automatisk etter at en overstrøm er utbedret. Hver kanal har også en grønn indikasjonsdiode (3.d. og 5.d.) indikerer aktiv modus.
Fôring
Betegnelse | Funksjon |
|---|---|
4.1 | - (minus) |
4.2 | + (pluss) |
Kontroll- og alarmbytte (3)
Kontrollsignal og alarmsignal er koblet til kontakt (3). Reléet aktiveres når spenningen3.2).
Betegnelse | Funksjon |
|---|---|
3.1 | V + |
3.2 | Styresignal i (NC), se også tabell nedenfor |
3.3 | GND/bakke/0 V |
3.f. | PTC sikring |
3.r | Bryterrelé |
3. d. | Indikeringsdiode, grønn |

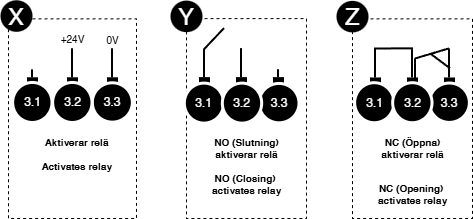

Kontrollmoduser (3)
Plassering | Betegnelse | Kontrollsignal (3.2) | Lastutgang (5) |
|---|---|---|---|
X | Deaktivert | 0 V | Forsyningsspenning på NC (5.1) |
Y | Aktivert | + 12 V/24 V | Forsyningsspenning på NO (5.3) |
Z | Genser | Jumper montert mellom 3,1 og 3,2 | Forsyningsspenning på NO (5.3) |
Lastplugg inn (5)
Lasten er koblet til kontakten (!). Velg NC (5.1) eller NEI (5.3) avhengig av ønsket funksjon i alarmaktivering.
Betegnelse | Funksjon |
|---|---|
5.1 | NC — normalt stengt |
5.2 | + 12 V/24 V, forsyningsspenning |
5.3 | NEI — normalt åpent |
5.4 | GND/bakke/0 V |
5.d. | Indikeringsdiode, grønn |

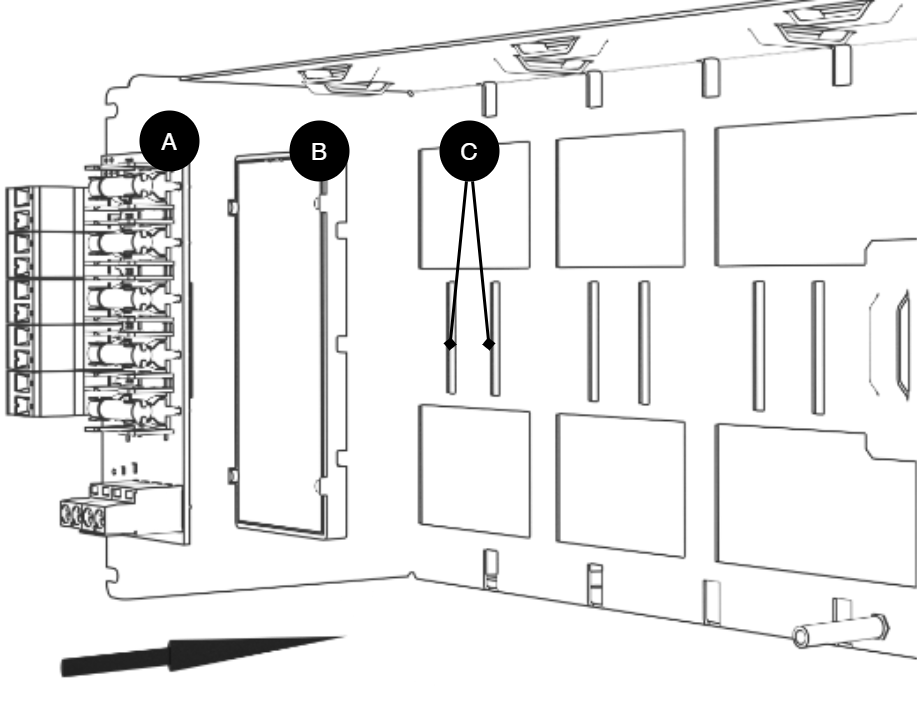

Installasjon i batteribackup
Hvis kortet leveres montert i en plastbrakett (DIN-adapter), er det bare å klemme kortet inn i sporene i huset.
Monter kortet i et hvilket som helst kortspor i kabinettet, la det være god plass til kabler.
Viktig
Monter kortet før innskruing av kabling eller igangkjøring.
Brev | Forklaring | Kommentar |
|---|---|---|
A | Valgfritt kort | Opsjonskort kommer montert på plastbrakett fra fabrikk, har det løsnet? Klikk det tilbake på plass før du monterer brettet. |
B | Plastbrakett | Det er kroker på plastbraketten for å feste til spor i platen. |
C | Plass for plastbrakett | Spor i metallplate. |
Produktblad - Tekniske data
Produktblad - strømforsyning fra Milleteknik
Produktbilde
Produktidentifikasjon
Betegnelse | Varenr. | E-nummer (SE) |
|---|---|---|
4 Utgangsmodul PTC CTRL | A-FU122404OP01LM01 | 52 13 795 |
Teknisk beskrivelse
4 Output Module PTC CTRL er et valgfritt kort for Milletekniks 12 V eller 24 V batteri-backup-system som muliggjør kontroll av fire separate belastningsutganger. Brettet har fire konfigurerbare innganger som individuelt styrer den tilsvarende utgangsdrivspenningen på inngangen. Hver utgang er beskyttet med PTC-sikring og kan levere opptil 2 A. Modulen brukes til å kontrollere eksterne funksjoner eller belastninger
Raske fakta | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Forsyningsspenning (V) | 27,3 V DC (24 V DC) eller 13,6 V DC (12 V DC) | ||||||||||||||||||||||||||||||||||||||||||||||||
Spenning ut (V) | 27,3 V DC (24 V DC) eller 13,6 V DC (12 V DC)[a] | ||||||||||||||||||||||||||||||||||||||||||||||||
Strømutgang (A), maks belastningsstrømutgang. | 1 A per utgang | ||||||||||||||||||||||||||||||||||||||||||||||||
Tilbehør til | Utendørs kabinetter. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Enheten er ikke utstyrt med noen DC/DC-omformer. Utgangsspenningen tilsvarer derfor inngangs | |||||||||||||||||||||||||||||||||||||||||||||||||
Bruksområder
Bruksområder | Ja | Nei |
|---|---|---|
Slik utvider du antall belastningsutganger | ✔ |
Elektriske data
Elektriske data | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Forsyningsspenning | 27,3 V DC (24 V DC) eller 13,6 V DC (12 V DC) | ||||||||||||||||||||||||||||||||||||||||||||||||
Nåværende (A)[a] | 1 A per utgang | ||||||||||||||||||||||||||||||||||||||||||||||||
Inngangskontroll | Inngangsdrivspenning, (12 V) | ||||||||||||||||||||||||||||||||||||||||||||||||
Maks strøm, helpensjon | 8 A, (16A maksimum kortsiktig)10A | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Strømuttak/belastning er spesifisert som maks, normal strømutgang skal være 80% av maks. | |||||||||||||||||||||||||||||||||||||||||||||||||
Kretskort | Selvforbruk | Annet. info |
|---|---|---|
4 Utgangsmodul PTC CTRL | 17 mA |
Last utganger
Last utganger | |
|---|---|
Antall lasteutganger |
|
Alarm og beskyttelse
Alarmer | Ja | Nei |
|---|---|---|
Utløst lastsikring | ✔ |
Alarm og beskyttelse | Ja | Nei |
|---|---|---|
Overbelastningsbeskyttelse/Overspenningsvern | ✔ |
Kommunikasjon og indikasjoner
Kommunikasjon og indikasjoner | Ja | Nei | Annet. info. |
|---|---|---|---|
Kommunikasjon | ✘ | ||
Indikatorer/lysdioder |
|
Innkapsling og mekanikk
Innkapsling og mekanikk | |
|---|---|
Type | Trykt kretskort, produktet har ikke kabinett |
Montering, installasjon og kvalifikasjonskrav
Montering | Ja | Nei |
|---|---|---|
I produktet (valgfritt montert i kompatibelt produkt). | ✔ |
Installasjon | Ja | Nei |
|---|---|---|
Installert i produktet. | ✔ |
Informasjon om dimensjoner, vekt og emballasje
Netto vekt | Vekt med emballasje |
|---|---|
0,2 kg | 0,4 kg |
Emballasje | |
|---|---|
Emballasje |
|
Mengde i pakke | 1 stk. |
Emballasjetype (GS1 T0137) | BX-boks. |
Betingelser EUR pall | EUR-paller kan ikke stables under transport eller lagring. Stabling kan føre til skade på produkt og emballasje |
Transportmiljø | Produktet må beskyttes mot kondens og direkte nedbør under transport. |
Lagringsmiljø | Tørt innemiljø, beskyttet mot kondens. Relativ luftfuktighet: maks 95%, ikke-kondenserende |
Alternativet passer inn
Kontakt
Avdeling | |
|---|---|
Sentralbord | 031-340 02 30 |
Støtte og tekniske problemer | support@milleteknik.se |
Salg | sales@milleteknik.se |
WWW | www.milleteknik.se |
Adresse | Ögärdesvägen 8B, 433 30 Partille |
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2026-07-01
Overholdelse og overholdelse av forskrifter
Leveringstid, garanti og vilkår
Leveringstid, garanti og vilkår | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Garantiperiode[a] | Produktet har to (2) års garanti mot produksjonsfeil. | ||||||||||||||||||||||||||||||||||||||||||||||||
Spesielle garantibetingelser | Se også generelle vilkår og betingelser. | ||||||||||||||||||||||||||||||||||||||||||||||||
Generelle vilkår og betingelser | ALEM09 med unntak, se: www.milleteknik.se/betingelser/ | ||||||||||||||||||||||||||||||||||||||||||||||||
Support | Telefonstøtte og e-poststøtte i garantiperioden er gratis. For reservedeler som ikke dekkes av garantien, er det et gebyr | ||||||||||||||||||||||||||||||||||||||||||||||||
Levering og lager | |||||||||||||||||||||||||||||||||||||||||||||||||
Leveringstid[b] | Eller etter avtale. Levering fra fabrikk, transporttid er lagt til. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Hvis enheten kjøpes gjennom en grossist eller annen leverandør, kan andre garantibetingelser gjelde [b] Ved større bestillinger øker leveringstiden, inkl. ö.k. | |||||||||||||||||||||||||||||||||||||||||||||||||
Drift og vedlikehold
Ja | Nei | Intervall | Annet. info |
|---|---|---|---|
✔ | Vedlikeholdsfri. |
Sertifiseringer og godkjenninger
Samsvarer med | Direktiver |
|---|---|
C.E. | CE-merking i henhold til (EC) 765/2008 |
EMC | EMC-direktiv 2014/30EU |
Elektrisk (LVD) | Lavspenningsdirektivet: 2014/35/EU |
Miljødata
Miljødata | J/N | Información | Annet. info. | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Byggevaredeklarasjon | ✔ | Ja, se iBVD på www.milleteknik.se. | - | ||||||||||||||||||||||||||||||||||||||||||||||
REACH-informasjonsplikt (EF) nr. 1907/2006 | ✔ | Hvis det er tomt, er produktet ikke dekket. | |||||||||||||||||||||||||||||||||||||||||||||||
SVHC-stoffer, CAS/EC | ✔ | For tekst, se iBVD på www.milleteknik.se. Hvis plot=subjekt mangler | |||||||||||||||||||||||||||||||||||||||||||||||
Underlagt RoHS-direktivet, (EU) 2015/863) | ✔ | ||||||||||||||||||||||||||||||||||||||||||||||||
WEEE 2012/19/EU | ✔ | Hvis det er tomt, er produktet ikke dekket. Uttjente produkter må returneres til et resi | |||||||||||||||||||||||||||||||||||||||||||||||
Batteriforordningen (EU) 2023/1542 | |||||||||||||||||||||||||||||||||||||||||||||||||
SCIP nr 2008/98/EF | ✔ | Hvis det er tomt, er det ikke nødvendig med noe SCIP-nummer. | |||||||||||||||||||||||||||||||||||||||||||||||
Konfliktmineraler (EU) 2017/821 | ✗/✗/✗/✗/✔ | Nei = gull, wolfram, tantal, kobolt. Ja = Tinn | Tinn i lodder i kretskort kjøpt gjennom en svensk leverandør. | ||||||||||||||||||||||||||||||||||||||||||||||
Inneholder nanomaterialer: EF 1272/2008 | ✗ | Produktet inneholder ikke nanomaterialer. | |||||||||||||||||||||||||||||||||||||||||||||||
Økodesign 2009/125/EF | Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon[a], der det er aktuelt, for å gi våre kunder tillit til deres valg. | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektivet 2006/42/EF | Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF). Vil bli erstattet av maskinforordning (EU) 2023/1230, som vil gjelde i 2027. | ||||||||||||||||||||||||||||||||||||||||||||||||
Produktet er designet for lang levetid, noe som reduserer miljøbelastningen. Utgåtte produkter leveres til nærmeste gjenvinningsstasjon. | |||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standby-forbruk og strøm. | |||||||||||||||||||||||||||||||||||||||||||||||||
Produsent og opprinnelsesland
Produsent[a] | |||||||||||||||||||||||||||||||||||||||||||||||||
Tollstat. | 850444095[b] | ||||||||||||||||||||||||||||||||||||||||||||||||
Opprinnelsesland |
| ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Produsent er varemerket som er angitt på produktet, uavhengig av hva som er angitt i dette produktarket. [b] Kontroller med tollombud/tollvesenet for eksport/import; alternativ klassifisering 85044055 kan bli aktuelt hvis produktet vurderes som en batterilader. | |||||||||||||||||||||||||||||||||||||||||||||||||
Vedlegg
Kvalifiseringskrav, installasjon av nettforbindelse
Kvalifiseringskravene varierer mellom land. Tabellen oppsummerer nasjonale krav til henholdsvis fast installasjon og tilkobling av utstyr med stikkontakt
Alternativer på sekundærsiden av produktet, for eksempel 12 V, 24 V eller 48 V DC, er koblet i henhold til de respektive instruksjonene. Arbeidet med nettverkstilkoblingen av produktet skal utføres i samsvar med nasjonale kvalifikasjonskrav
Tillatelseskrav for installasjon | Fast installasjon (230 V AC) | Plugg | Annet. info |
|---|---|---|---|
Sverige | ✔ | ✗ | Fast installasjon kan utføres av teknikere, men skal være under ansvar av en kompetent installatør. (Elektrisk sikkerhetslov, SS 436 40 00) Pluggen kan kobles til uten autorisasjon. |
Norge | ✔ | ✔ | Krav til kvalifiserte elektrikere også for utstyr med stikkontakt i faste installasjoner. (NOK 400, DSB |
Finland | ✔ | ✗ | Pluggen kan kobles til uten autorisasjon. (Tukes, SFS 6000) |
Danmark | ✔ | ✗ | Pluggen kan kobles til uten autorisasjon. (Sikkerhetsstyret) |
Tyskland | ✔ | ✗ | Alle faste installasjoner krever en kvalifisert elektriker i henhold til VDE 0100. Stikkontakter kan kobles til uten autorisasjon, men bare av person med grunnleggende elektrisk kunnskap ("Elektrotechnisch unterwies") |
Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)
Klasse | Type | Temperaturområde |
|---|---|---|
Miljøklasse 1 | Oppvarmet innendørs (type kontor/bolig). | +5° C til+40° C |
Miljøklasse 2 | Vanligvis innendørs (type lager/trapperom, ikke temperaturkontrollert). | -10° C til+40° C |
Miljøklasse 3 | Beskyttet utendørs. | -25° C til+50° C |
Miljøklasse 4 | Generelt utendørs. | -25° C til+60° C |
Om disse dataene
All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon. |
Publiseringsdato 2026-07-01
