4 Output module PTC CTRL

Installation och driftsättning

Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.

Produktidentifiering

Tabell 1. Benämning, artikelnummer och e-nummer

Benämning	Artikelnummer	E-nummer
4 Output module PTC CTRL	A-FU122404OP01LM01	52 13 795

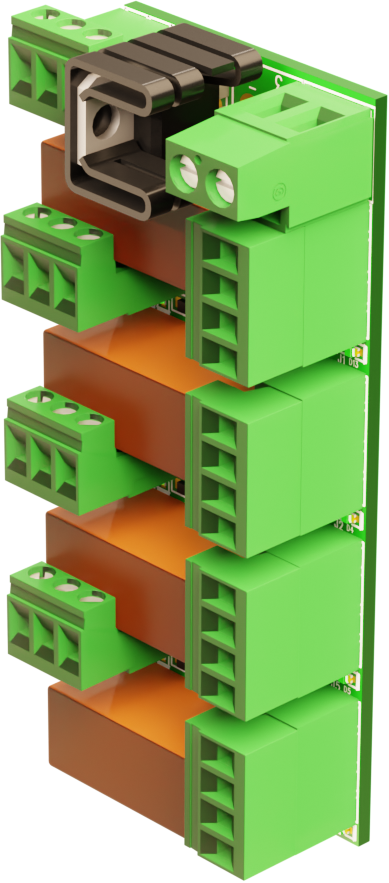

Produktbild

Om

Avsäkringskort med fyra utgångar skyddade av PTC-säkringar. Skyddar elektriska kretsar mot överström och kortslutning.

Vad är en PTC-säkring?

PTC-säkring är en självåterställande säkring som begränsar ström vid överbelastning och återgår automatiskt efter avkylning.

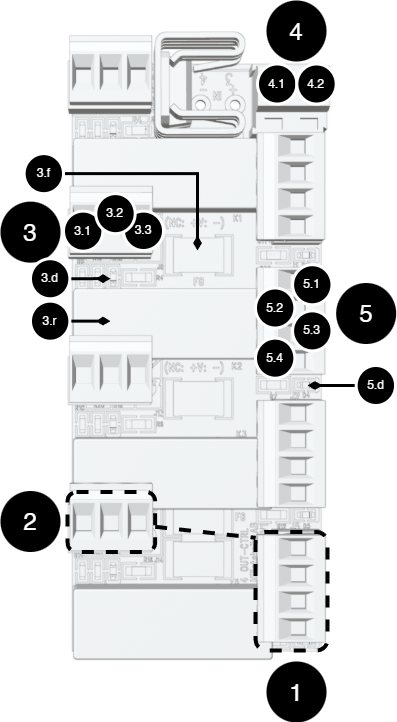

Kortbeskrivning 4 Output module PTC CTRL

Tabell 2. Kortbeskrivning

Beteckning	Förklaring
1	Styrbar utgång
2	Styrning - larm, ingång. Kan styras av larm eller annat
3	Styrning + larm
3.r	Växlande relä
3.d	Indikeringsdiod lyser grönt när utgång är aktiverad
3.1	V+
3.2	NC
3.3	GND / jord / 0 V
3.f	PTC-säkring
4	Inkommande matning, 12 V / 24 V.
4.1	-
4.2	+
5	Lastutgång
5.1	NC (24V (Aktiverat relä=0V))
5.2	Avsäkrad matningsspänning (12 V / 24 V)
5.3	NO, 0V (Aktiverat relä= 12 V / 24 V)
5.4	GND / jord / 0 V (Minus. Alltid=0V)
5.d	Indikeringsdiod lyser grönt vid allt ok

Inkoppling av last och larm

Utgången (1), till exempel ett lås eller larmdon, styrs via styrning / larm (2). I fabriksläge är utgången aktiv vid NC, vilket innebär att last kopplad till VC är spänningssatt i normalläge. När en styrsignal aktiveras växlar utgången till NO och lasten på NV bryts och eventuell last på NO aktiveras.

Funktionsbeskrivning

Kortet innehåller fyra identiska och oberoende kanaler. Varje kanal består av en CTRL-ingång (3) och en lastutgång (5) som är sammankopplade via ett internt växlande relä (3.r).

Styrning och larm kopplas till CTRL-ingången (3). Lasten, exempelvis lås eller larmdon, kopplas till lastutgången (5). Matning till kortet ansluts via (4).

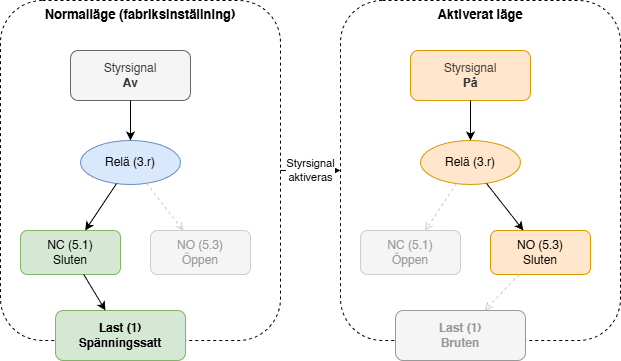

Relälogik

I normalläge, när reläet inte är aktiverat, är NC-kontakten sluten och drivspänningen ligger på (5.1). När reläet aktiveras via en styrsignal på (3) bryter NC och drivspänningen förs vidare till NO (5.3).

Varje kanal är skyddad av en PTC-säkring (3.f) som återställer sig automatiskt efter att en överström har åtgärdats. Varje kanal har också en grön indikeringsdiod (3.d och 5.d) som indikerar aktivt läge.

Matning

Tabell 3. Kortet matas med 12 V eller 24 V DC via kontakt (4).

Beteckning	Funktion
4.1	- (minus)
4.2	+ (plus)

Inkoppling av styrning och larm (3)

Styrsignal och larmsignal ansluts till kontakt (3). Reläet aktiveras när spänning appliceras på (3.2).

Tabell 4. Inkoppling av styrning och larm (3)

Beteckning	Funktion
3.1	V+
3.2	Styrsignal in (NC), se även tabell nedan
3.3	GND / jord / 0 V
3.f	PTC-säkring
3.r	Växlande relä
3.d	Indikeringsdiod, grön

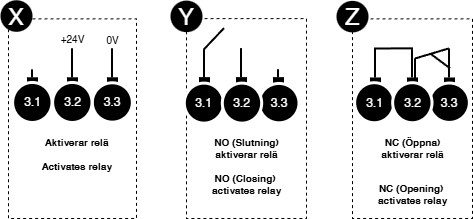

Styrningslägen (3)

Tabell 5. Styrningslägen (3)

Läge	Beteckning	Styrsignal (3.2)	Lastutgång (5)
X	Avaktiverat	0 V	Matningsspänning på NC (5.1)
Y	Aktiverat	+ 12 V / 24 V	Matningsspänning på NO (5.3)
Z	Bygel	Bygel monterad mellan 3.1 och 3.2	Matningsspänning på NO (5.3)

Inkoppling av last (5)

Lasten ansluts till kontakt (5). Välj NC (5.1) eller NO (5.3) beroende på önskad funktion vid larmaktivering.

Tabell 6. Inkoppling av last (5)

Beteckning	Funktion
5.1	NC – normalt sluten
5.2	+ 12 V / 24 V, matningsspänning
5.3	NO – normalt öppen
5.4	GND / jord / 0 V
5.d	Indikeringsdiod, grön

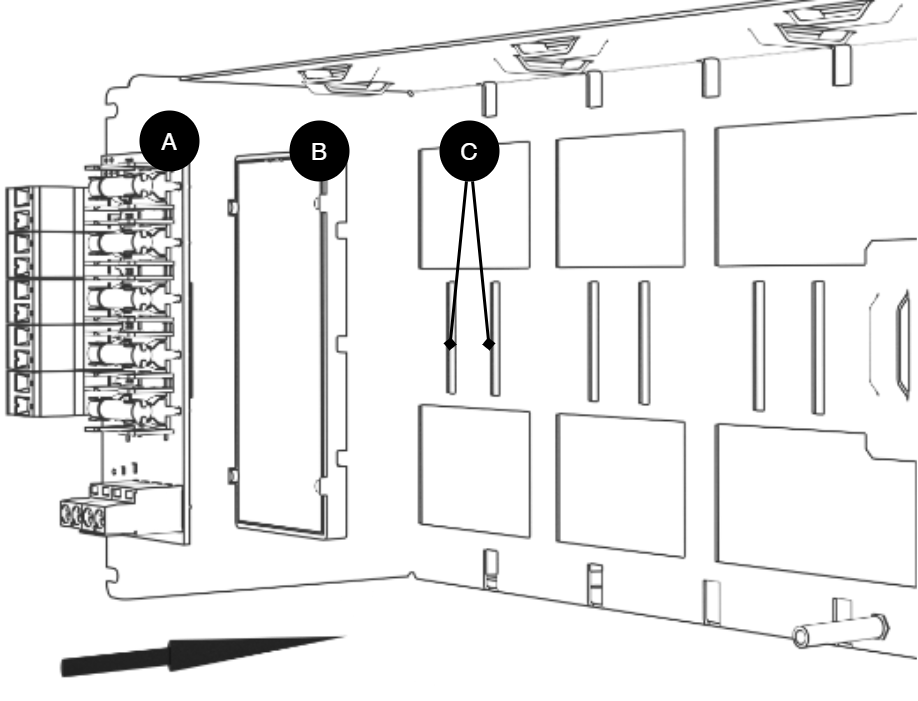

Montering i batteribackup

Om kortet levereras monterat i plastfäste snäpper du fast det i slitsarna i kapslingen.

Montera kortet på valfri kortplats i kapslingen, lämna god plats för kablar.

Viktigt

Montera kortet innan du skruvar fast kablage eller driftsätter.

Bokstav	Förklaring	Kommentar
A	Plats för tillvalskort	Tillvalskort kommer monterat på plastfäste från fabrik, har det lossnat? Snäpp fast det igen innan du monterar kortet.
B	Plastfäste	På plastfästet sitter hakar för att sätta fast i slitsar i plåten.
C	Plats för plastfäste	Slitsar i plåt, position varierar med produkt.

Produktblad - strömförsörjning / batteribackup

Produktblad

Produktbild

Produktidentifiering

Tabell 7. Benämning, artikelnummer och e-nummer

Benämning	Artikelnummer	E-nummer
4 Output module PTC CTRL	A-FU122404OP01LM01	52 13 795

Teknisk beskrivning

4 Output Module PTC CTRL är ett tillvalskort för Milletekniks 12 V eller 24 V batteribackupsystem som möjliggör styrning av fyra separata lastutgångar. Kortet har fyra konfigurerbara ingångar som individuellt styr motsvarande utgångdrivspänningen på ingången. Varje utgång är skyddad med PTC-säkring och kan leverera upp till 2 A. Modulen används för att styra externa funktioner eller belastningar i anslutna säkerhets- och passersystem.

Tabell 8. Snabbfakta

Snabbfakta
Matningsspänning (V)	27,3 V DC (24 V DC) eller 13,6 V DC (12 V DC)
Spänning ut (V)	27,3 V DC (24 V DC) eller 13,6 V DC (12 V DC)^[a]
Strömuttag (A)	1 A per utgång
Tillbehör till	Strömförsörjning från Milleteknik
^[a]Enheten är inte utrustad med någon DC/DC-omvandlare. Utgångsspänningen motsvarar därför ingångsspänningen.

Användningsområden

Tabell 9. Användningsområden

Användningsområden	Ja	Nej
För att utöka antalet lastutgångar	✔

Elektriska data

Tabell 10. Elektriska data

Elektriska data
Matningsspänning	27,3 V DC (24 V DC) eller 13,6 V DC (12 V DC)
Ström (A)^[a]	1 A per utgång
Ingångsstyrning	Drivspänning på ingång
Maxström, hela kortet	4 A
^[a]Strömuttag/last anges som max, normalt strömuttag skall vara 80% av max.

Tabell 11. Kretskort och egenförbrukning

Kretskort	Egenförbrukning	Övr. info
4 Output module PTC CTRL	17 mA

Lastutgångar

Tabell 12. Lastutgångar

Lastutgångar
Antal lastutgångar	4^[a]
^[a]Lastutgångar delar på den totala maxlasten. Värdet gäller alltså inte per enskild utgång.

Tabell 13. Total maxlast och rekommenderad last.

Total maxlast	Rekommenderad total last^[a]
4 A	4 A
^[a]Typiskt rekommenderas 70–80 % av maxlast vid kontinuerlig drift, beroende på produktens termiska marginaler.

Larm och skydd

Tabell 14. Larm

Larm	Ja	Nej
Utlöst lastsäkring	✔

Tabell 15. Skydd

Skydd	Ja	Nej
Överbelastningsskydd/Överspänningsskydd (via PTC-säkring per utgång)	✔

Kommunikation och indikeringar

Tabell 16. Kommunikation och indikeringar

Kommunikation och indikeringar	Ja	Nej	Övr. info.
Kommunikation till överordnat system		✘
Indikeringar	✔

Kapsling och mekanik

Tabell 17. Kapsling och mekanik

Kapsling och mekanik
Typ	Kretskort, produkten har ej kapsling

Montering, installation och behörighetskrav

Tabell 18. Montering

Montering	Ja	Nej
Monteras i kompatibel produkt	✔

Tabell 19. Installation

Installation	Ja	Nej
Fast installation i kompatibel produkt^[a].	✔
^[a]För att garanti ska gälla får tillval och tillbehör endast installeras i eller anslutas till kompatibla produkter.

Mått, vikt och förpackningsinformation

Tabell 20. Mått

Mått, (BxHxD).	Mått med emballage^[a]
30 x 40 x 89 mm	100 x 210 x 155 mm
^[a]Mått (BxHxD) på produkt och förpackning kan skilja sig åt, det beror på att produkten kan ligga åt annat håll i förpackningen.

Tabell 21. Vikt

Nettovikt	Vikt med emballage
0,2 kg	0,4 kg

Tabell 22. Emballage, transport och lagring

Emballage, transport och lagring
Emballage	Kartong och stötskydd i papp
Antal i förpackning	1 st
Förpackningstyp (GS1 T0137)	BX-låda
Villkor EUR pall	EUR-pall får ej staplas under transport eller lagring. Stapling kan medföra skador på produkt och förpackning.
Transportmiljö	Produkten ska skyddas mot kondens och direkt nederbörd under transport.
Lagringsmiljö	Torr inomhusmiljö, skyddad mot kondens. Relativ luftfuktighet: max 95 %, ej kondenserande.

Kompatibilitet för produkter

Tabell 23. Antal kort som får plats i strömförsörjning

Produktserie	Kapslingsstorlek	Antal kort som får plats^[a]
ECO	M, L	2,4
ECO, NEO, NOVA	FLX S	2
EN54, NEO, NOVA	FLX M	3
NEO, NOVA	FLX L	3
19" rack module holder	4U	8
^[a]Antalet kort/tillval som får plats är totalt antal som får plats i kapslingen. Elektroniska och mekaniska begränsningar kan finnas.

Kontakt

Tabell 24. Kontaktvägar

Så når du oss
Växel	031-340 02 30
Support och tekniska frågor	support@milleteknik.se
Försäljning	sales@milleteknik.se
WWW	www.milleteknik.se
Adress	Ögärdesvägen 8B, 433 30 Partille

Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

_{Publiceringsdatum 2026-07-01}

Compliance och regelefterlevnad

Leveranstid, garanti och villkor

Tabell 25. Leveranstid, garanti och villkor

Leveranstid, garanti och villkor
Garantitid^[a]	Produkten har två (2) års garanti mot tillverkningsfel.
Särskilda garantivillkor	Se även allmänna villkor.
Allmänna villkor	ALEM09 med undantag, se: www.milleteknik.se/villkor/
Support	Telefonsupport och support via e-post under garantitidens giltighet är kostnadsfri. För reservdelar som inte omfattas av garanti tillkommer kostnad.
Leverans och lager
Leveranstid^[b]	3 arbetsdagar. Eller enligt överenskommelse. Leveranstid räknas från fabrik, transporttid tillkommer.
^[a]Köps enheten via grossist eller annan leverantör kan andra villkor för garanti gälla. ^[b]Vid större beställningar sker leveranstid, enl. ö.k.

Drift och underhåll

Tabell 26. Drift

Drift	Data	Övr. info
Miljö	Inomhus, miljöklass 1.
Driftstemperatur (rekommenderad)	+15°C till +25°C
Driftstemperatur (tillåten)^[a]	+5°C till +40°C	Klass 1 enligt EN 50131-6 / EN 60839-11
^[a]Anger det tillåtna omgivningstemperaturområdet där produkten kan fungera utan att ta skada.

Tabell 27. Underhåll

Ja	Nej	Intervall	Övr. info
	✔		Produkten är underhållsfri

Certifieringar och godkännanden

Tabell 28. Godkänd enligt

Uppfyller	Direktiv
CE	CE-märkning enligt (EC) 765/2008
EMC	EMC Direktivet 2014/30EU
El (LVD)	Lågspänningsdirektivet: 2014/35/EU

Miljödata

Tabell 29. Miljödata

Miljödata	J/N	Information	Övr. info.
Byggvarudeklaration	✔	Ja, se iBVD på www.milleteknik.se.	-
REACH informationsplikt (EG) nr 1907/2006	✔	Ja, se DoC på www.milleteknik.se Produkten uppfyller REACH-förordningen (EG) nr 1907/2006.	Om tomt omfattas ej produkten.
SVHC ämnen, CAS / EG	✔	Ja, bly, 7439-92-1 / 231-100-4	Om text, se iBVD på www.milleteknik.se. Om tomt=ämne saknas.
Omfattas av RoHS-direktivet, (EU)2015/863	✔	Ja, se DoC på www.milleteknik.se	Om tomt omfattas produkten ej av RoHS.
WEEE 2012/19/EU	✔	Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU).	Om tomt omfattas ej produkten. Uttjänta produkter ska lämnas till återvinningscentral.
Batteriförordningen (EU) 2023/1542			Om tomt omfattas ej produkten.
SCIP-nr 2008/98/EG	✔	Ja, registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG).	Om tomt behövs ej SCIP-nr.
Konfliktmineraler (EU) 2017/821	✗/✗/✗/✗/✔	Nej=Guld, Volfram, Tantal, Kobolt. Ja=Tenn.	Tenn i lödningar i kretskort som köps in via svensk leverantör.
Innehåller nanomaterial: EG 1272/2008	✗	Produkten innehåller ej nanomaterial.
Ekodesign 2009/125/EG	Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information^[a], där det är tillämpligt, för att ge våra kunder trygghet i sitt val.
Maskindirektiv 2006/42/EG	Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). Kommer att ersättas av Maskinförordningen (EU) 2023/1230, som börjar tillämpas 2027.
Produkten konstrueras för lång livslängd vilket minskar miljöpåverkan. Uttjänta produkter lämnas till närmaste återvinningscentral.
^[a]Standbyförbrukning och effekt.

Tillverkare och ursprungsland

Tabell 30. Produktens ursprung

Tillverkare^[a]

Milleteknik AB

Tullstat. Nr.

85044095^[b]

Ursprungsland

Sverige

^[a]Tillverkare avser det varumärke som är angivet på produkten. Vid avvikelse mellan produktens märkning och detta produktblad gäller produktens märkning.

^[b]Verifiera med tullombud/Tullverket vid export/import; alternativ klassificering 85044055 kan bli aktuell om produkten bedöms som ackumulatorladdare.

Bilaga

Behörighetskrav, installation av nätanslutning

Krav på behörighet varierar mellan länder. Tabellen sammanfattar nationella krav för fast installation respektive anslutning av utrustning med stickkontakt.

Tillval på produktens sekundärsida, exempelvis 12 V, 24 V eller 48 V DC, ansluts enligt respektive anvisning. Arbete på produktens nätanslutning ska utföras enligt nationella krav på behörighet.

Tabell 31. Behörighetskrav per land. Gäller endast installation av denna produkt i fast nätanslutning.

Behörighetskrav för Installation	Fast installation (230 V AC)	Stickkontakt	Övr. info
Sverige	✔	✗	Fast installation får utföras av tekniker men ska ske under behörig installatörs ansvar. (Elsäkerhetslagen, SS 436 40 00) Stickkontakt får anslutas utan behörighet.
Norge	✔	✔	Krav på behörig elektriker även för utrustning med stickkontakt i fasta installationer. (NEK 400, DSB)
Finland	✔	✗	Stickkontakt får anslutas utan behörighet. (Tukes, SFS 6000)
Danmark	✔	✗	Stickkontakt får anslutas utan behörighet. (Sikkerhedsstyrelsen)
Tyskland	✔	✗	All fast installation kräver behörig elektriker enligt VDE 0100. Stickkontakt får anslutas utan behörighet, men endast av person med grundläggande elkunskap (”Elektrotechnisch unterwiesene Person”).

Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Tabell 32. Referenstabell: miljöklasser enligt EN 50130-5 (som hänvisas till i EN 50131-6)

Klass	Typ	Temperaturintervall
Miljöklass 1	Uppvärmt inomhus (typ kontor/bostad).	+5°C till +40°C
Miljöklass 2	Allmänt inomhus (typ lager/trapphus, ej temperaturstyrt).	-10°C till +40°C
Miljöklass 3	Skyddat utomhus.	-25°C till +50°C
Miljöklass 4	Allmänt utomhus.	-25°C till +60°C

Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

_{Publiceringsdatum 2026-07-01}
