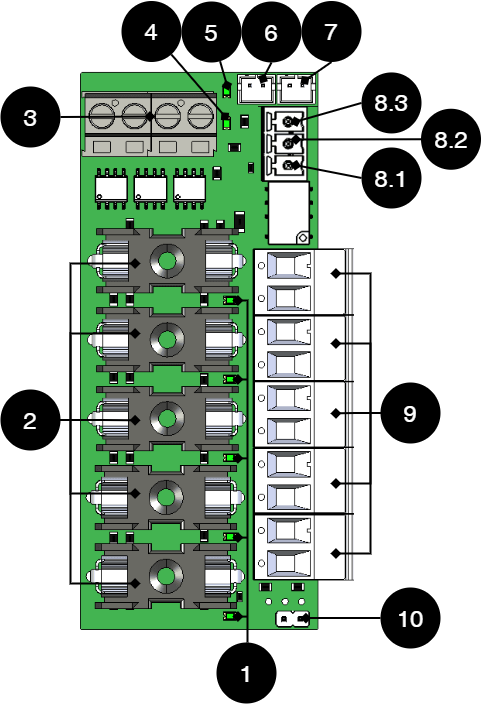

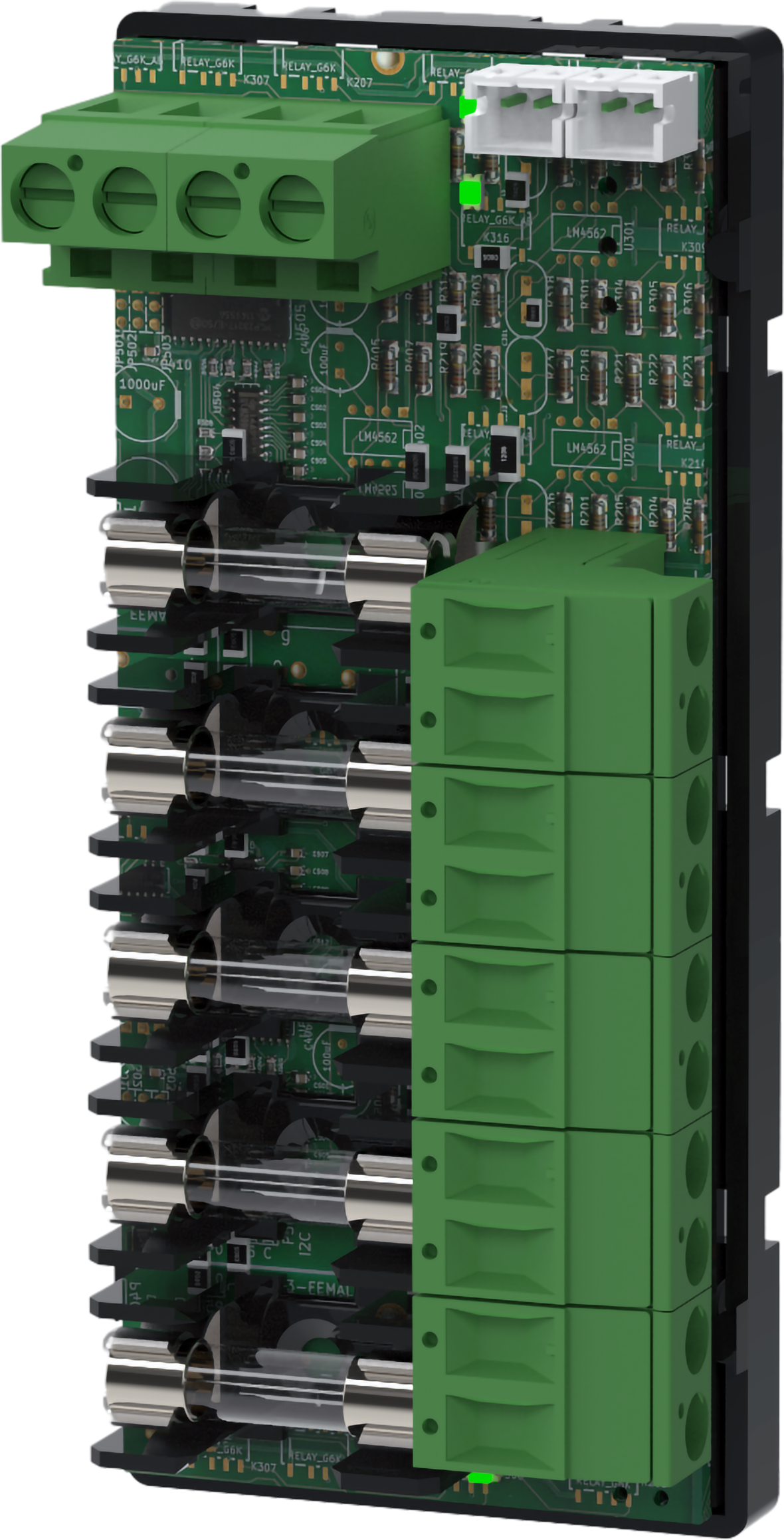

5 Output module

1

D1-D4

Vihreä merkkivalo, palaa vihreänä, kun varoke on ehjä.

2

F1-F5

Varokkeet.

3

J22, J23

Tulojännite emolevyltä, 12 V / 24 V.

4

D29

Punainen merkkivalo, palaa punaisena, kun varoke on rikki.

5

D30

Vihreä merkkivalo, palaa vihreänä, kun varoke on ehjä.

6

J6

Liitäntä hälytykseen emolevyllä.

7

J7

Siltausliitäntä hälytykselle toiselta kortilta.

8.1

P3:1

Hälytyslähtö, NC.

8.2

P3:2

Hälytyslähtö, Com.

8.3

P3:3

Hälytyslähtö, NO.

9

P2:1-10

Kuormalähtö +/-

10

JU4

Siltaus kortin jännitteen säätämiseen. Siltaamaton = 24 V (tehdasasetus). Sillattu = 12 V.*

*Kortilla on oltava sama jännite kuin emolevyllä.

1

Virtalähteen liitäntä:

IN 12 V / 24 V

Lataa lähtö 1

3

Hälytyslähtö:

P3:1-2

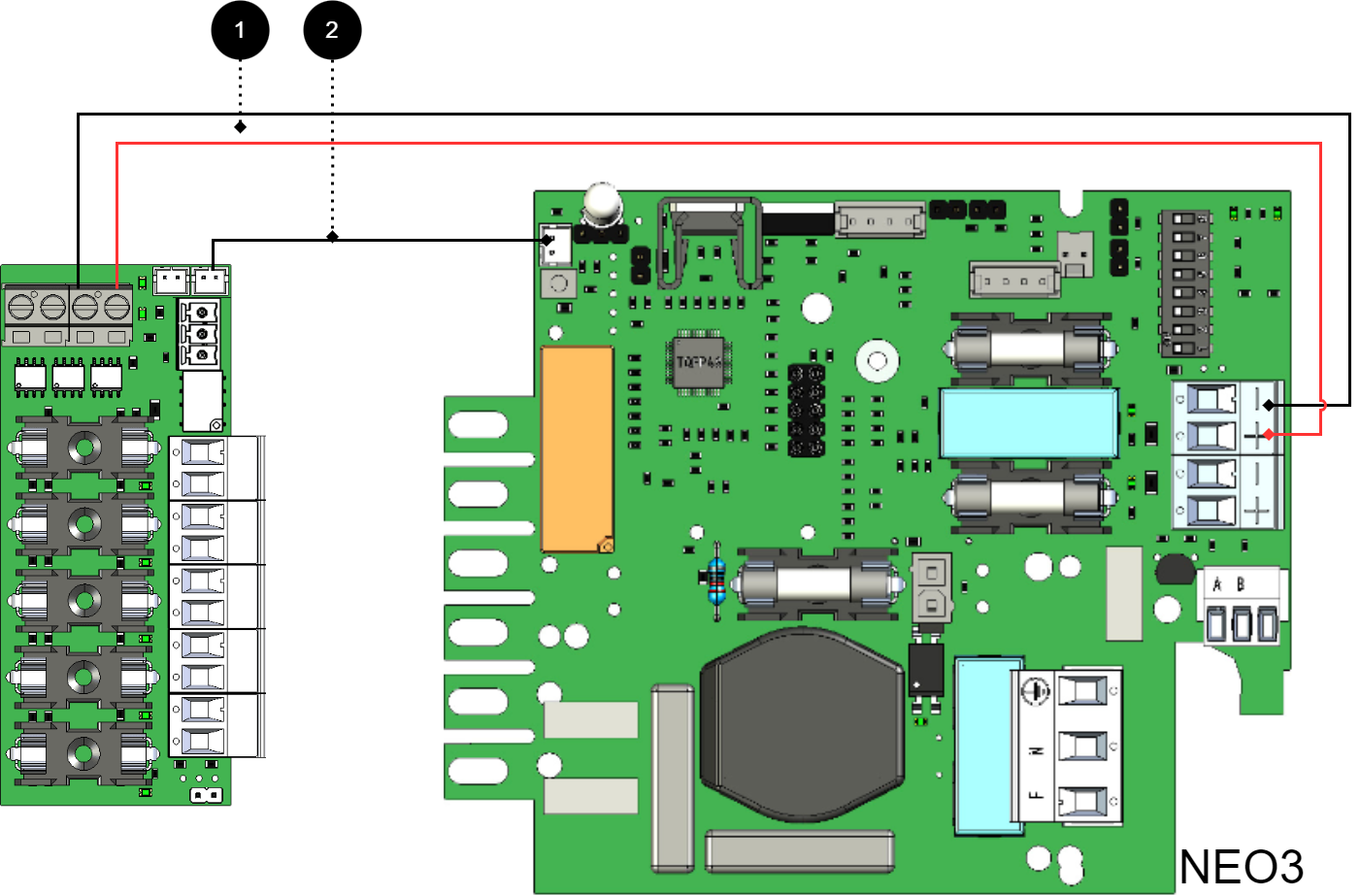

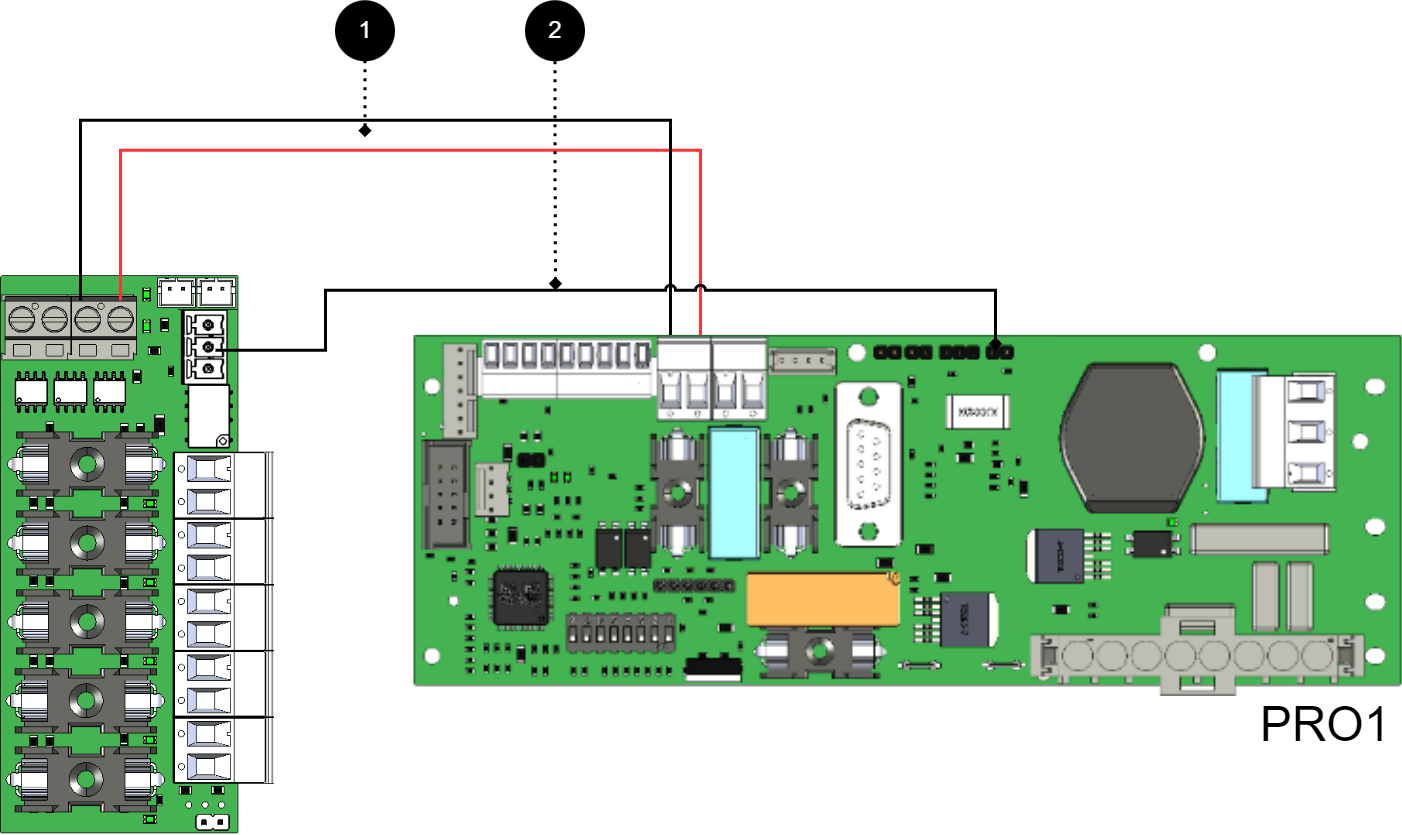

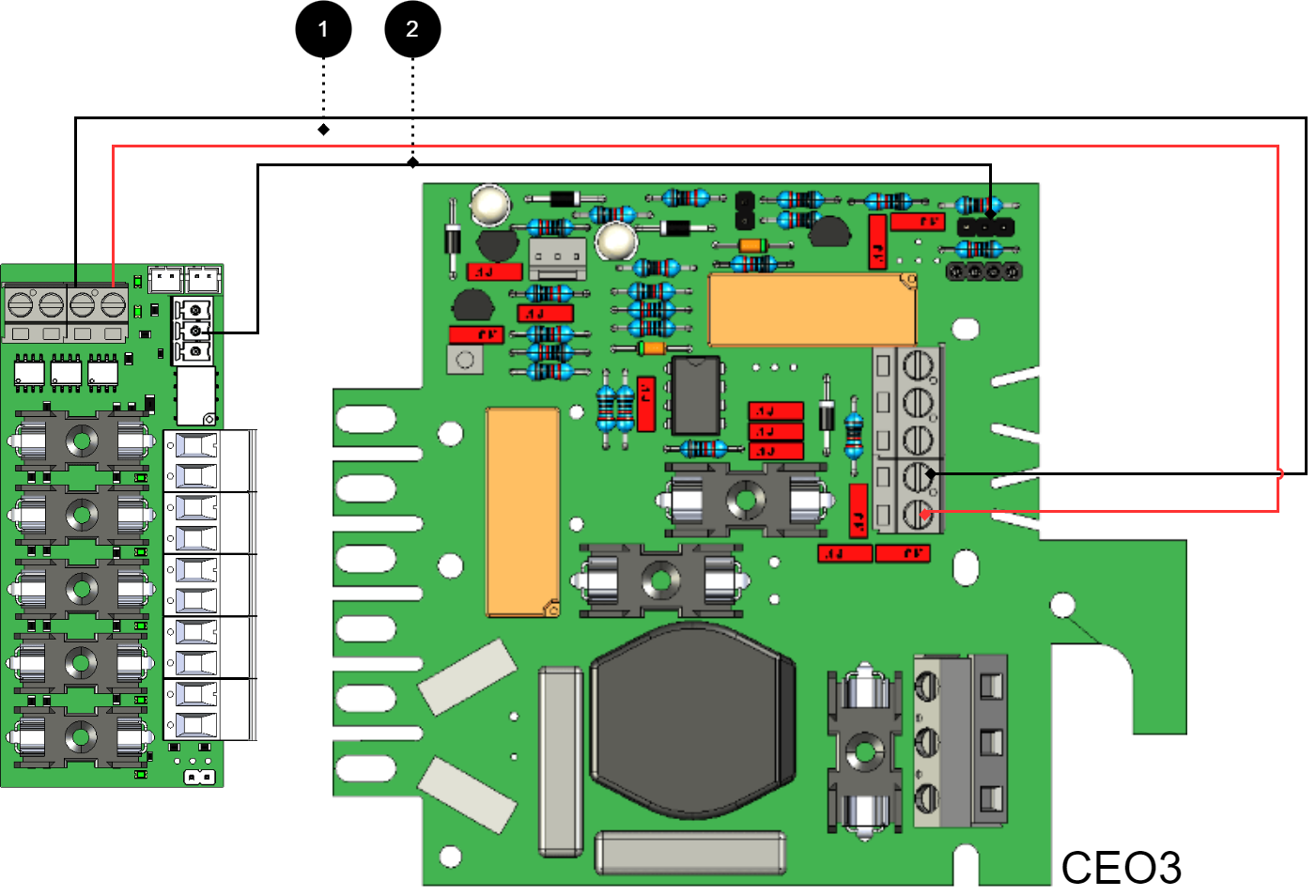

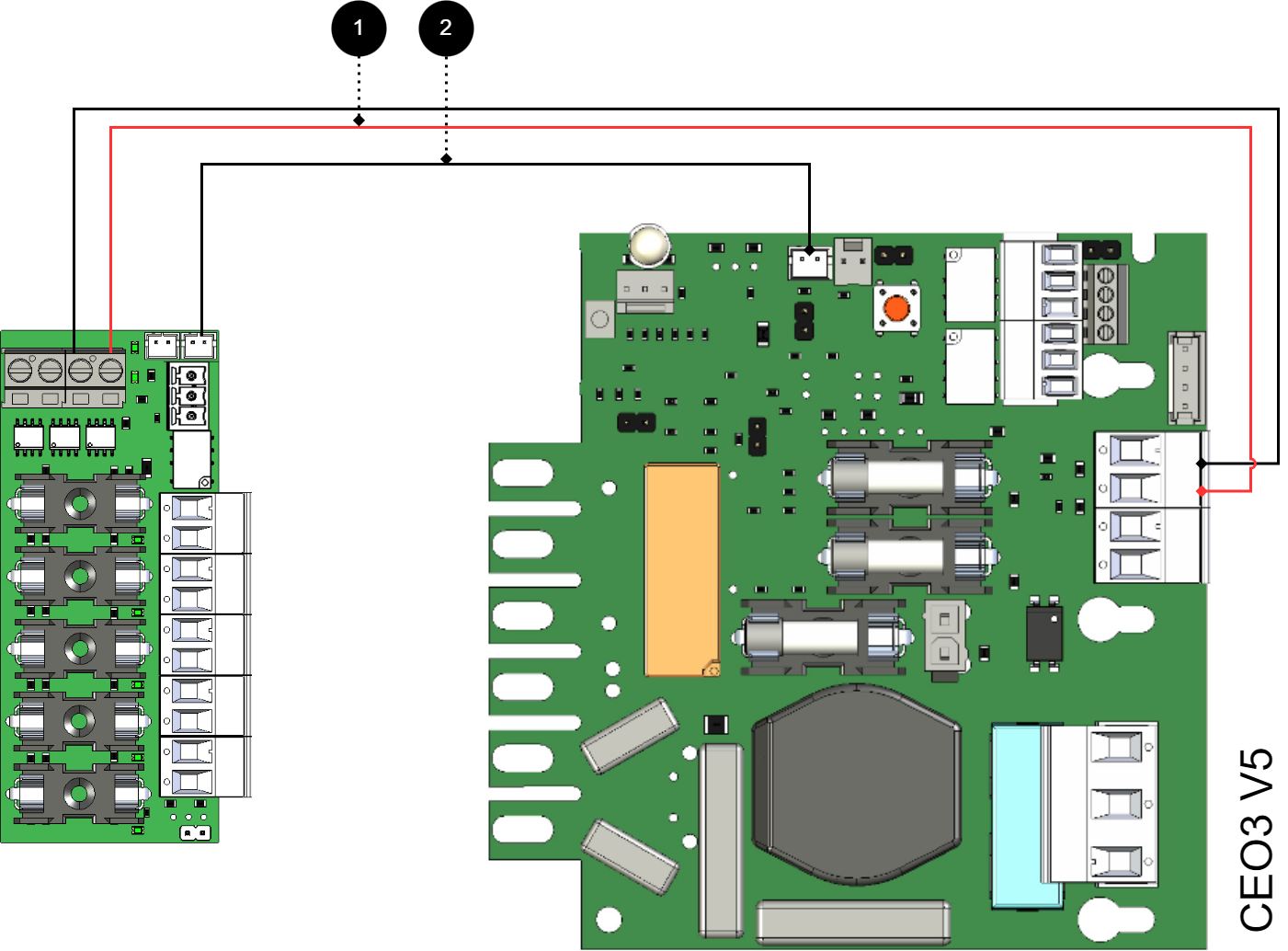

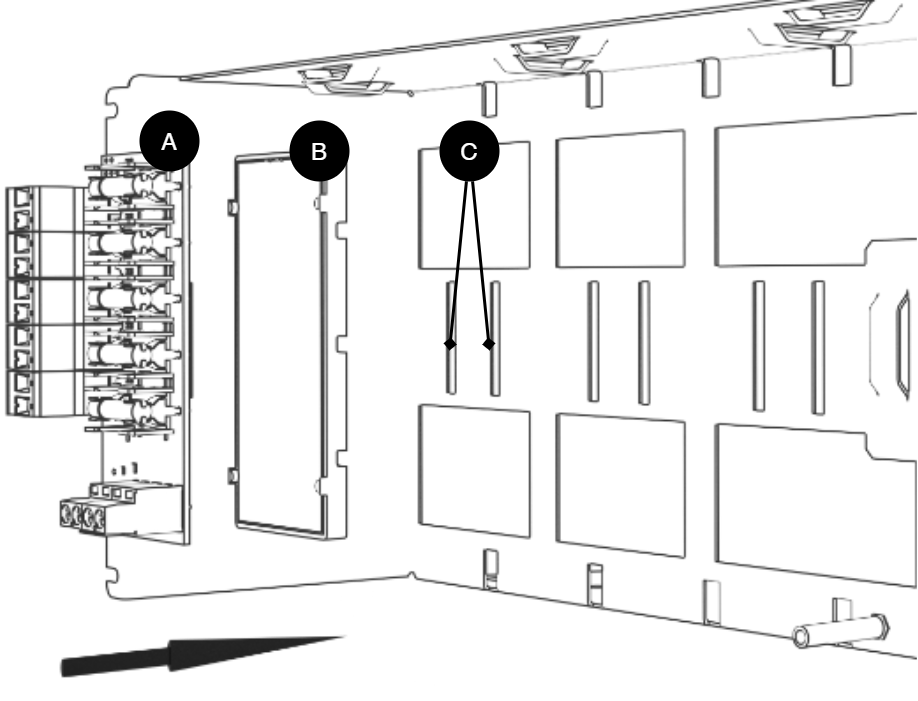

J15

A

5 Output module.

-

B

5 Output module.

-

C

Emolevy, vaihtelee kokoonpanon mukaan.

-

1 A

Virtalähde 1B:ltä.

IN 12 V / 24 V

1 B

Virtalähde C:stä (emolevy).

IN 12 V / 24 V

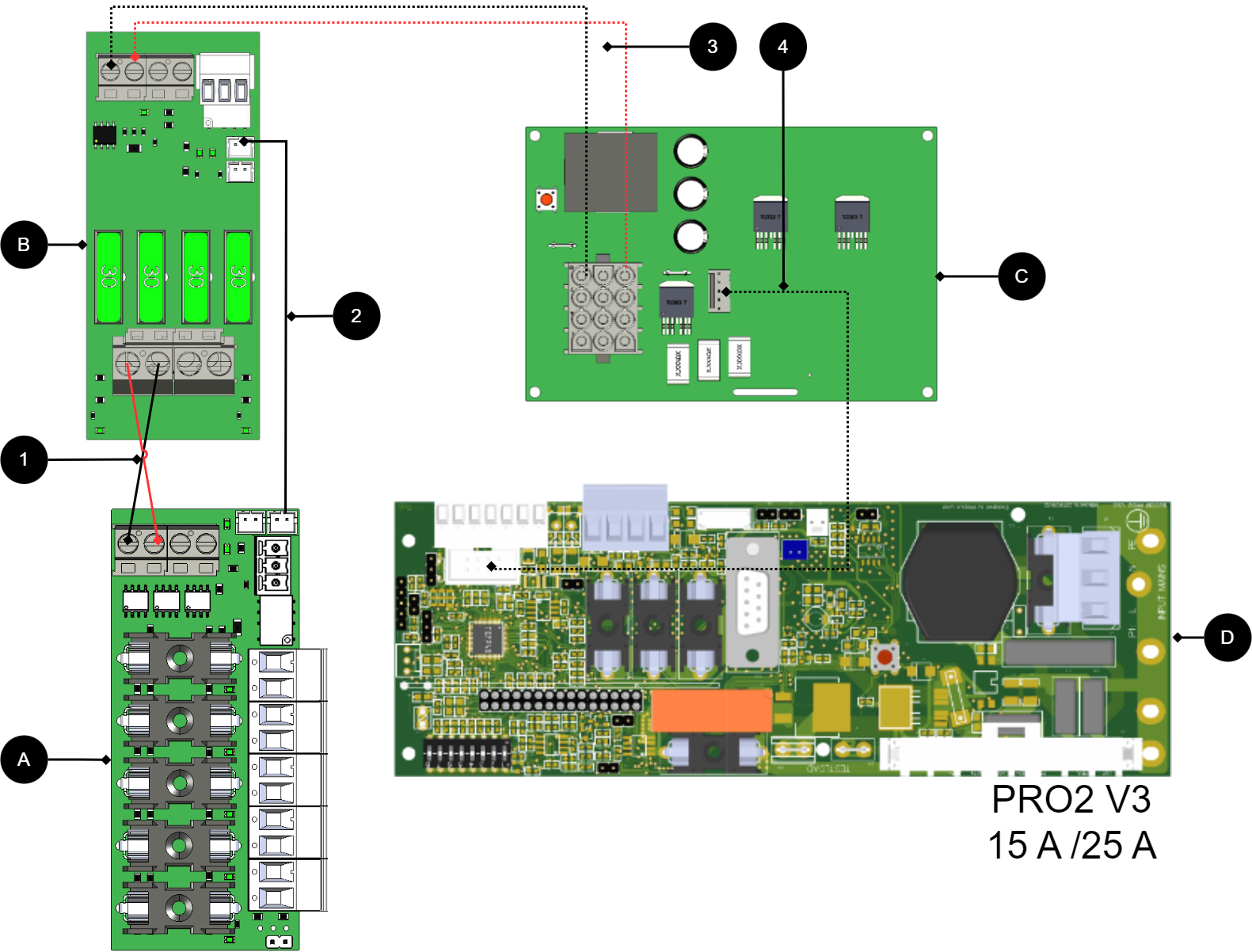

2 A

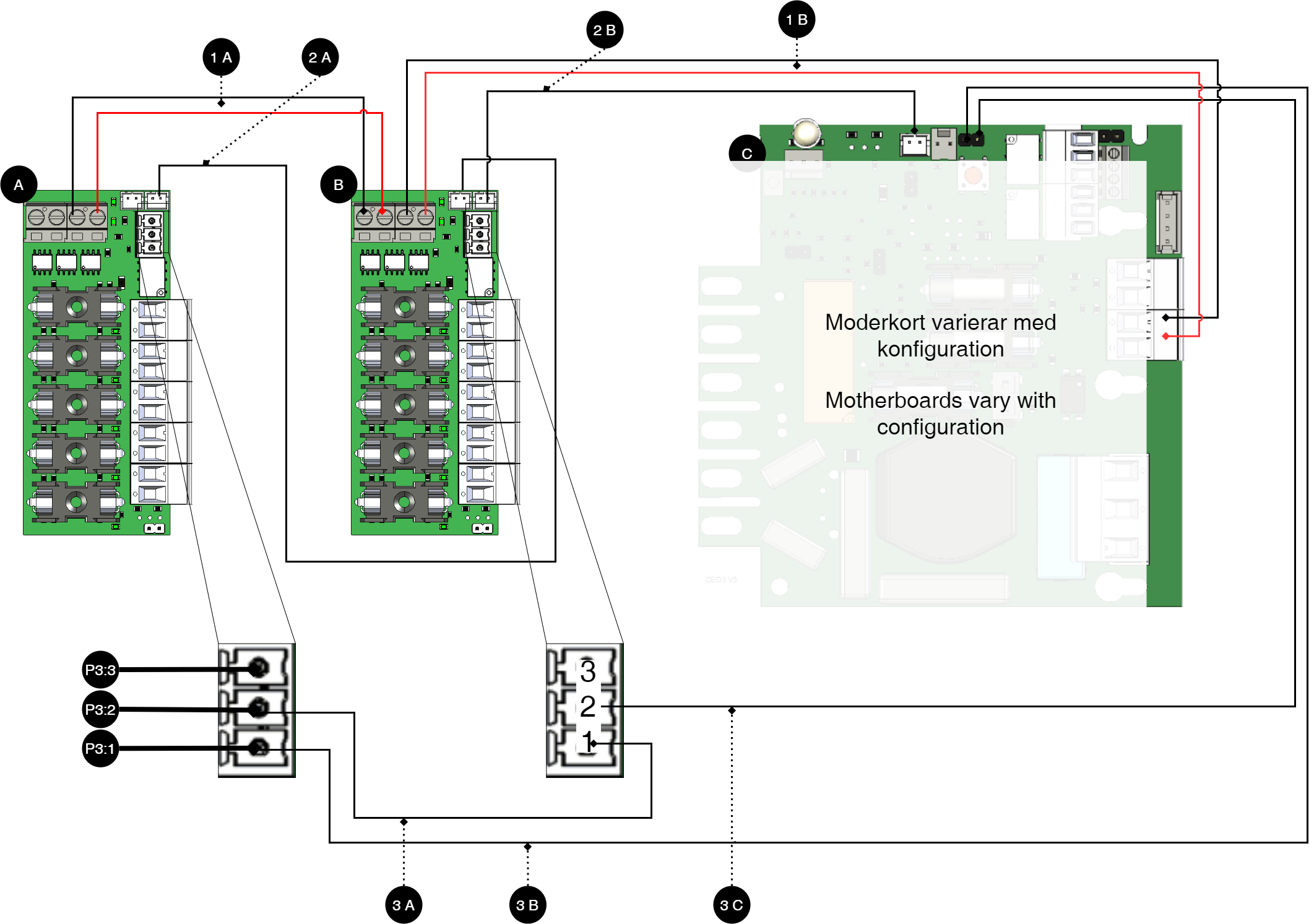

Hälytysten siltaus korttiin B.

J7

2 B

Hälyttimen liitäntä C:ssä (emolevy) kortilta A

Katso alla oleva taulukko.

3 A

Hyppää korttien A ja B väliin.

P3:1-3

3 B

Hälytyslähtö kytkeytyy päälle C (emolevy).

P3:1-3

3C

Hälytyslähtö on kytketty C:hen (emolevy).

P3:1-3

Hälytyslähdöt, numero

1

Hälytys releen vaihdosta? (Kyllä ei)

Kyllä, täydellinen hälytys sulakkeen rikkoutuessa

Hälytyslähdön protokolla (viestintäprotokolla)

-

Latauslähdöt, numero

5

Jännite kuorman ulostulossa

13,65 V / 27,3 V

Jänniterajoitus, ylempi, kuorman lähdössä

13,95 V / 27,9 V

Jänniterajoitus, alempi, kuorman lähdössä. Akkukäytöllä ja verkkojännitteellä irti.

10 V / 20 V

Prioriteetti (aina jännite) kuormituslähdöt (Kyllä/Nro)

Joo

Maksimikuormitus, uloskäyntiä kohti

10 A

Maksimikuormitus, kokonaismäärä (ei saa ylittää).

16 A

Kuormituslähtö plus (+) sulake? (Kyllä ei)

Joo

Latauslähtö miinus (-) suojattu (Kyllä/Nro)

Nro

Yhteys summeriin? (Kyllä ei)

Nro
