Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
8 Output module PTC | A-FU122408OP02 | 52 137 22 |

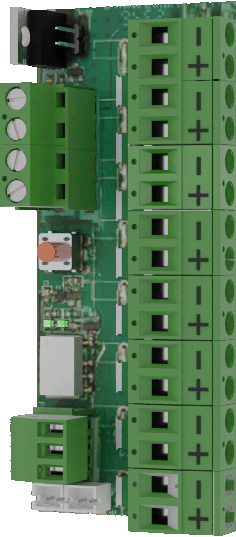

Produktbild
Om
Avsäkringskort, med summalarm, med minnesfunktion, används för att skydda elektroniska kretsar från skador på grund av överström eller kortslutning.
Avsäkringskort med utgångar skyddade av PTC-säkringar. Skyddar elektriska kretsar mot överström och kortslutning.
Viktigt
Då säkringar är fasta och inte kan bytas får maxlast per utgång ej överskrida 1,7 A. Maxlast för hela kortet är 10 A.
Vad är en PTC-säkring?
PTC-säkring är en självåterställande säkring som begränsar ström vid överbelastning och återgår automatiskt efter avkylning.
Installation och driftsättning
Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.
Montering i batteribackup
Om kortet levereras monterat i plastfäste snäpper du fast det i slitsarna i kapslingen.
Montera kortet på valfri kortplats i kapslingen, lämna god plats för kablar.
Viktigt
Montera kortet innan du skruvar fast kablage eller driftsätter.

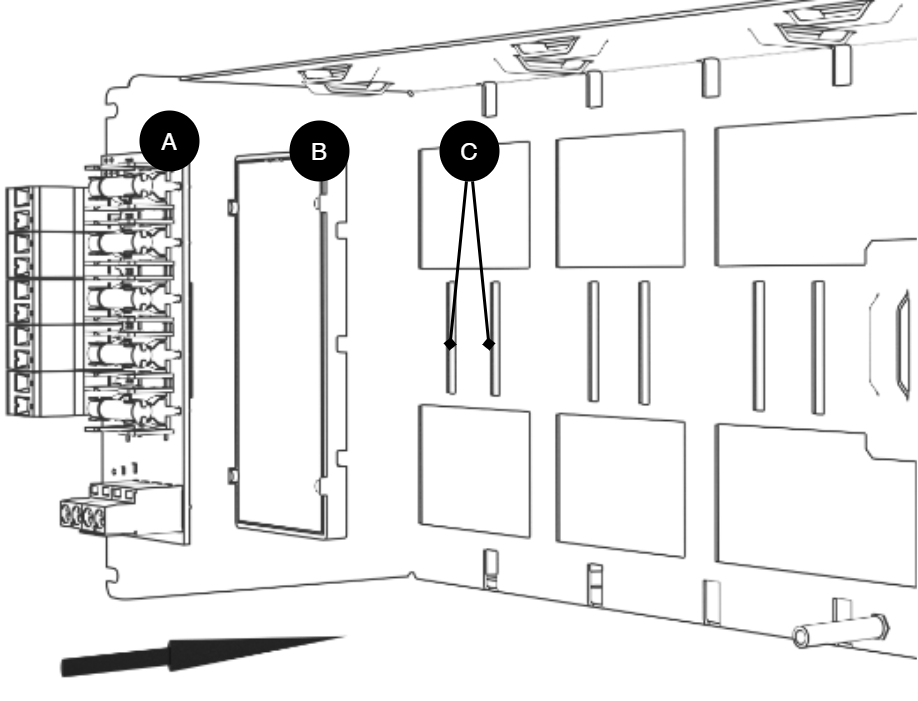

Bokstav | Förklaring | Kommentar |
|---|---|---|
A | Plats för tillvalskort | Tillvalskort kommer monterat på plastfäste från fabrik, har det lossnat? Snäpp fast det igen innan du monterar kortet. |
B | Plastfäste | På plastfästet sitter hakar för att sätta fast i slitsar i plåten. |
C | Plats för plastfäste | Slitsar i plåt, position varierar med produkt. |

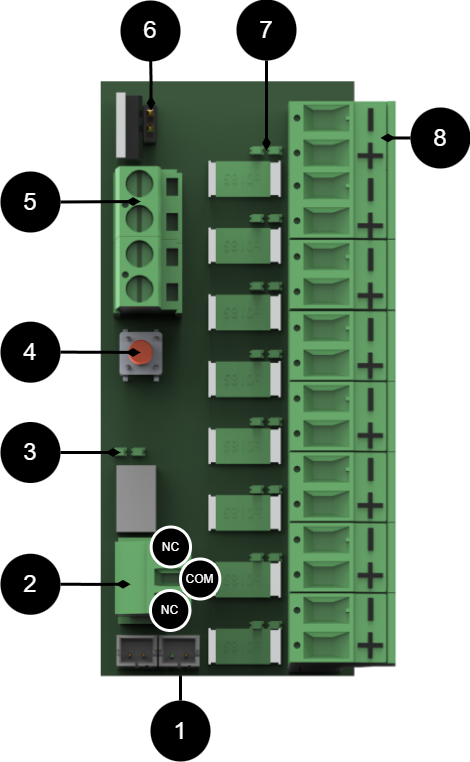

Kortbeskrivning
Nr | På Kretskort | Förklaring | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | J14, J15 | Anslutning till larm på moderkort. Bryggningsanslutning för larm från annat kort. | |||||||||||||||||||||||||||||||||||||||||||||||
2 | P3:1-3 | Larmutgång, NC/COM/NO. | |||||||||||||||||||||||||||||||||||||||||||||||
3 | D19, D16 | Indikeringsdiod. Grön = ok. Röd[a]= larm. | |||||||||||||||||||||||||||||||||||||||||||||||
4 | S1 | Kvitteringsknapp för larm. | |||||||||||||||||||||||||||||||||||||||||||||||
5 | P1 | Inkommande spänning från moderkort. | |||||||||||||||||||||||||||||||||||||||||||||||
6 | JU1 | Bygel för att ställa om kortet till 12 V. Byglad = 12 V, Ej byglad = 24 V, fabriksinställning. | |||||||||||||||||||||||||||||||||||||||||||||||
7 | D1-D8 | Indikeringsdiod lyser grönt när det finns spänning på utgång. | |||||||||||||||||||||||||||||||||||||||||||||||
8 | P2:1-8 | Lastutgång +/- | |||||||||||||||||||||||||||||||||||||||||||||||
[a] Lyser rött tills larm kvitterats. | |||||||||||||||||||||||||||||||||||||||||||||||||

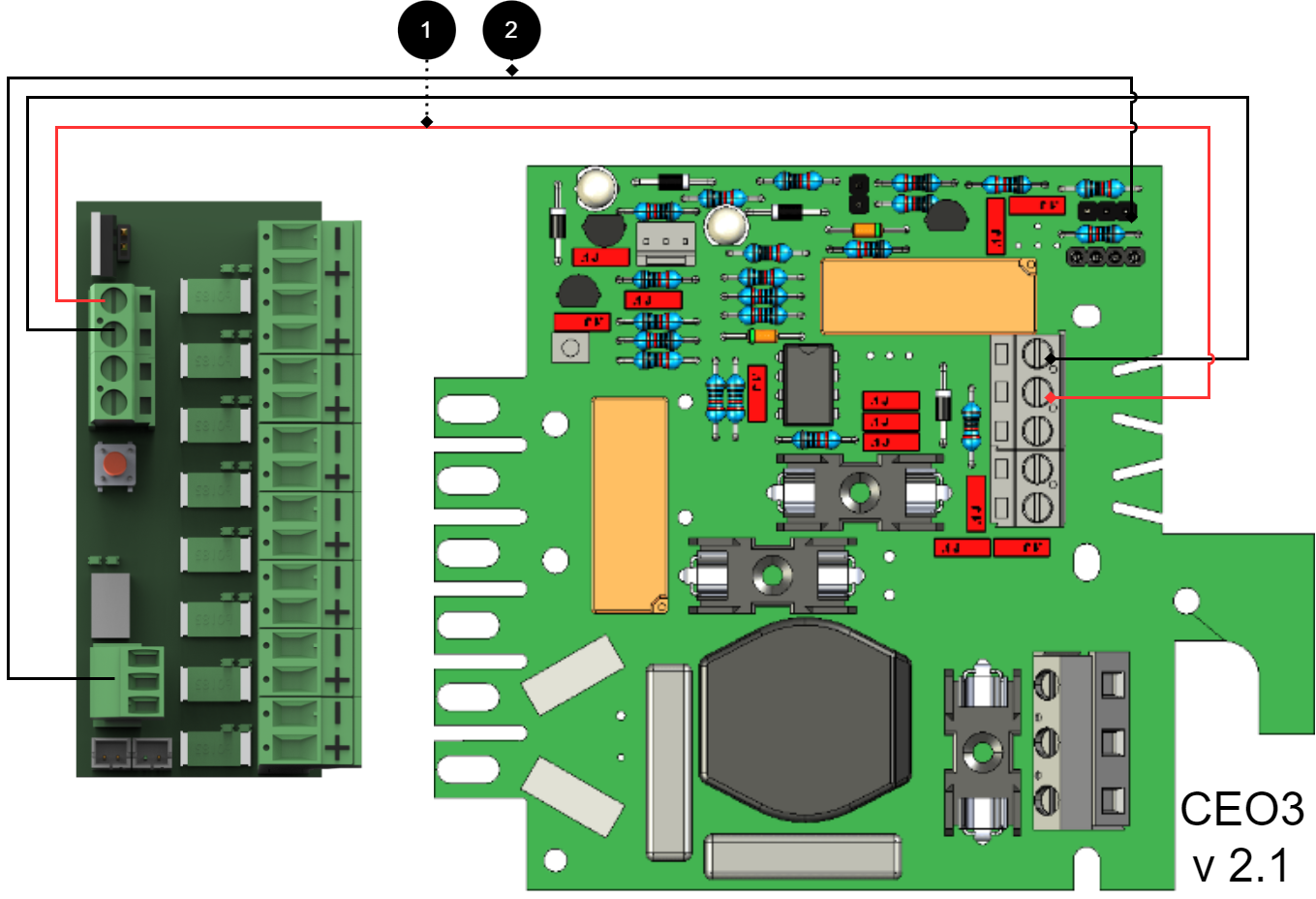

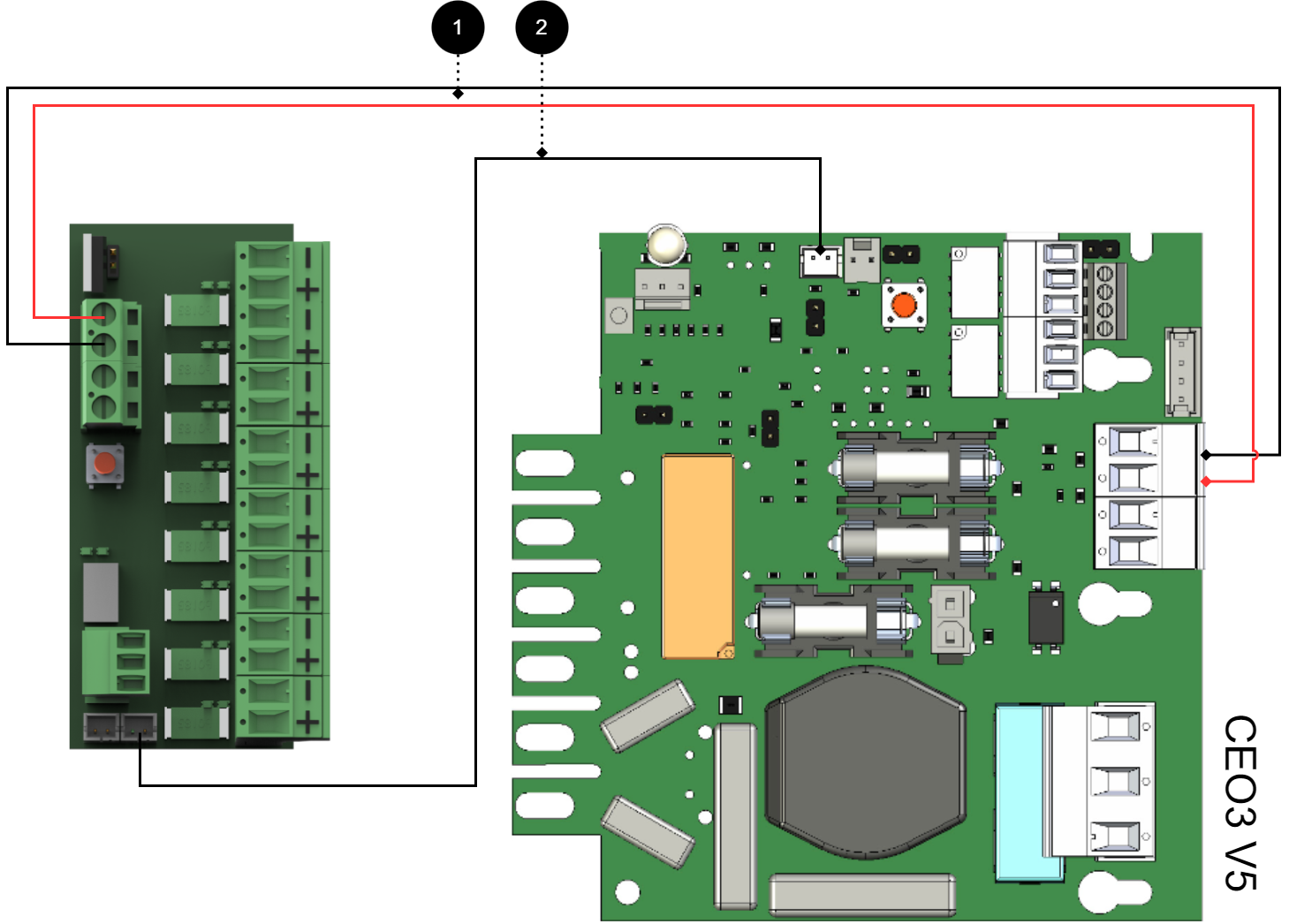

Anslut 8 Output module PTC till moderkort: CEO3 v 2.1
+ och - från last på moderkort kopplas till + och - på tillvalskortet.
Kommunikation kopplas mellan plintar som heldragen linje visar.
Inkoppling av strömmatning
Koppla in matning från batteribackupens lastutgång till kortets ingång.
Inkoppling av last
Anslut lastkablage till P2:1-8 på 8 Output module PTC.
Varning
Maxlast per utgång är 1,85 A. Sammanlagd ström för alla styrda utgångar: max 8 A. All ström för hela kortet är max: 10 A.
Nr | Kopplingar | 8 Outoput module PTC | Moderkort |
|---|---|---|---|
1 | Inkoppling strömmatning | P1:1-4 | Valfri lastutgång. |
2 | Larmutgång: kopplas mellan NO och COM | P3:1-3 | JU3 Kopplas mellan mittenstift och något ytterstift. |
- | Bryggning av larm till kortet är ej möjlig då kortet saknar larmingång. | - | - |

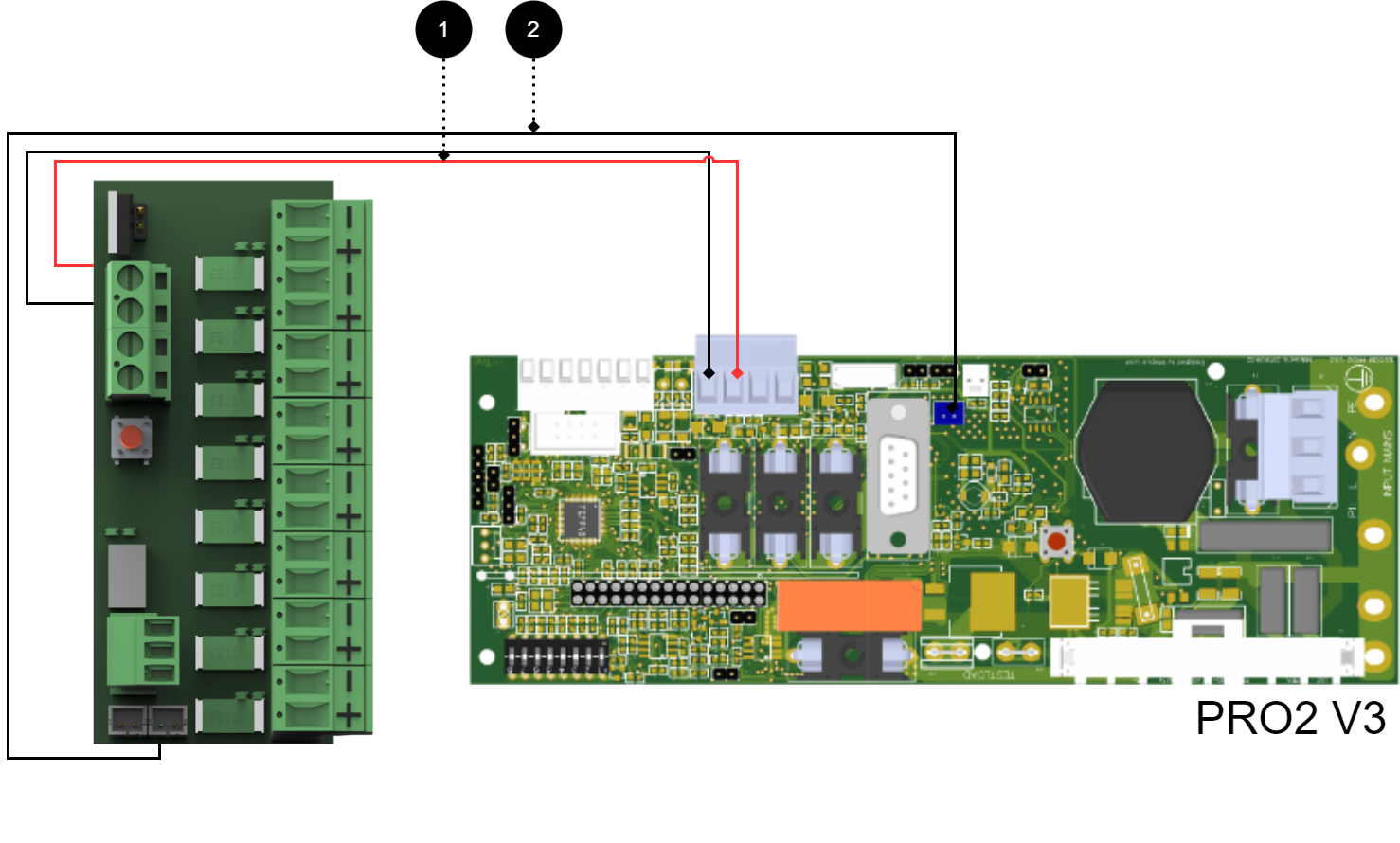

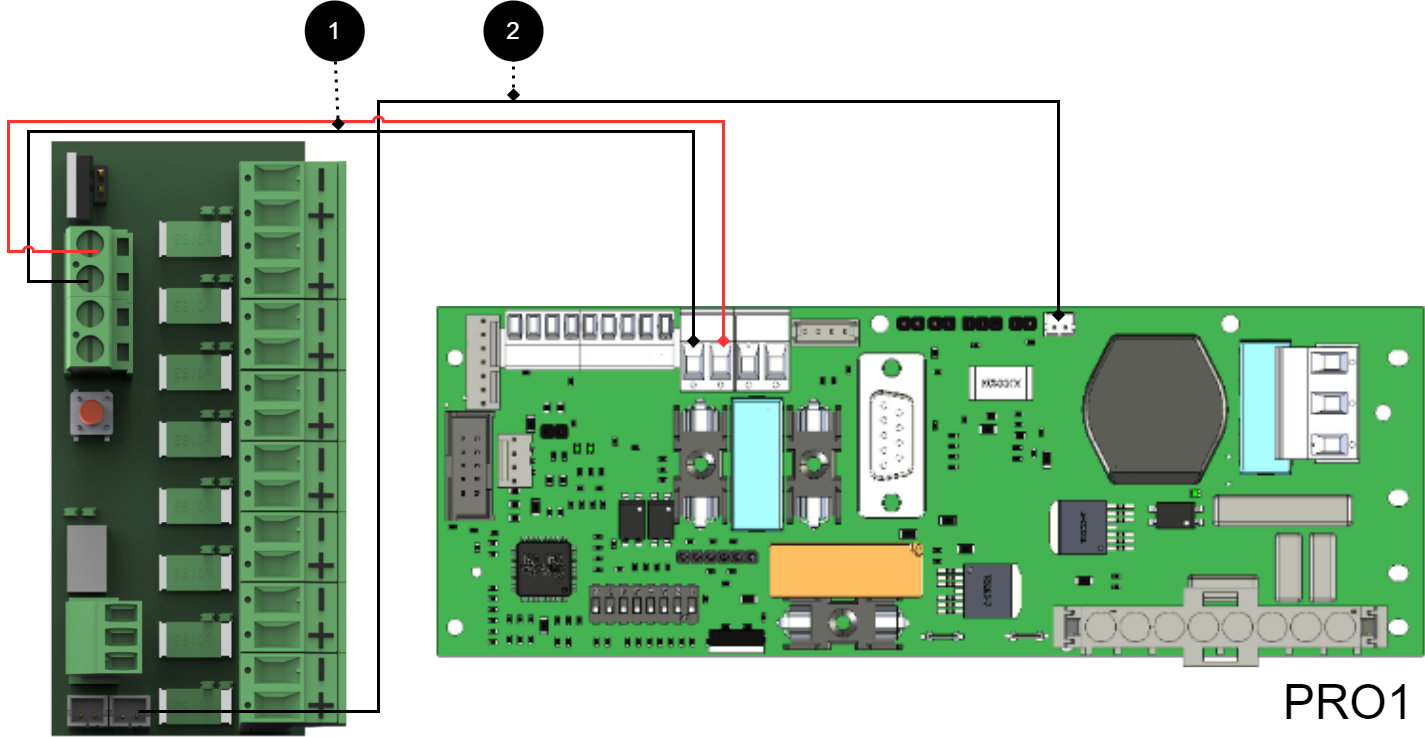

Anslut 8 Output module PTC till moderkort: CEO 3 v5
+ och - från last på moderkort kopplas till + och - på tillvalskortet.
Kommunikation kopplas mellan plintar som heldragen linje visar.
Inkoppling av strömmatning
Koppla in matning (24 V) från batteribackupens lastutgång till kortets 24 V-ingång.
Inkoppling av last
Anslut lastkablage till P2:1-8 på avsäkringsmodul för prioriterad last.
Varning
Maxlast är 1,85 A per lastutgång och kortets totala last får inte överstiga 10 A.
Nr | Kopplingar | 8 Outoput module PTC | Moderkort |
|---|---|---|---|
1 | Inkoppling strömmatning: | P1:1-4 | Valfri lastutgång |
2 | Bryggning av larm till moderkort: Bryggning av larm till ytterligare tillvalskort | J14 J15 | J27 |

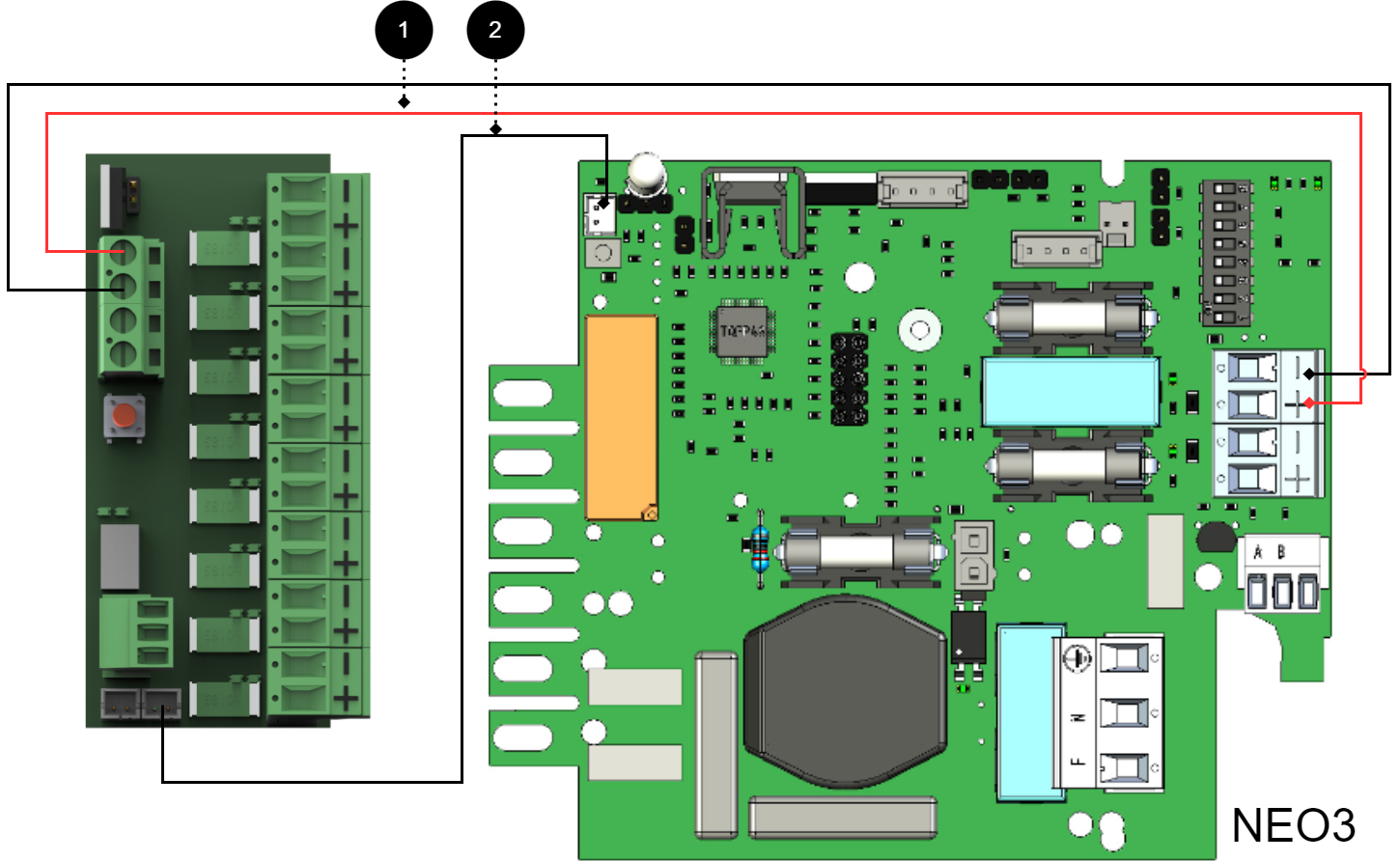

Anslut 8 Output module PTC till moderkort: NEO3
+ och - från last på moderkort kopplas till + och - på tillvalskortet.
Kommunikation kopplas mellan plintar som heldragen linje visar.
Inkoppling av strömmatning
Koppla in matning från batteribackupens lastutgång till kortets ingång.
Inkoppling av last
Anslut lastkablage till P2:1-8 på 8 Output module PTC.
Varning
Maxlast per utgång är 1,85 A. Sammanlagd ström för alla styrda utgångar: max 8 A. All ström för hela kortet är max: 10 A.
Nr | Kopplingar | 8 Outoput module PTC | Moderkort |
|---|---|---|---|
1 | Inkoppling strömmatning: | P1:1-4 | Valfri lastutgång. |
2 | Bryggning av larm till moderkort: Bryggning av larm till/från ytterligare tillvalskort | J14 J15 | J5 |
Anslut 8 Output module PTC till moderkort: PRO1, 5 A - 10 A
+ och - från last på moderkort kopplas till + och - på tillvalskortet.
Kommunikation kopplas mellan plintar som heldragen linje visar.
Inkoppling av strömmatning
Koppla in matning från batteribackupens lastutgång till kortets ingång.
Inkoppling av last
Anslut lastkablage till P2:1-8 på 8 Output module PTC.
Varning
Maxlast per utgång är 1,85 A. Sammanlagd ström för alla styrda utgångar: max 8 A. All ström för hela kortet är max: 10 A.
Nr | Kopplingar | 8 Output control module | Moderkort |
|---|---|---|---|
1 | Inkoppling strömmatning: | P1:1-4 | Valfri lastutgång |
2 | Bryggning av larm till moderkort: Bryggning av larm till/från ytterligare tillvalskort: | J14 J15 | J13 - |

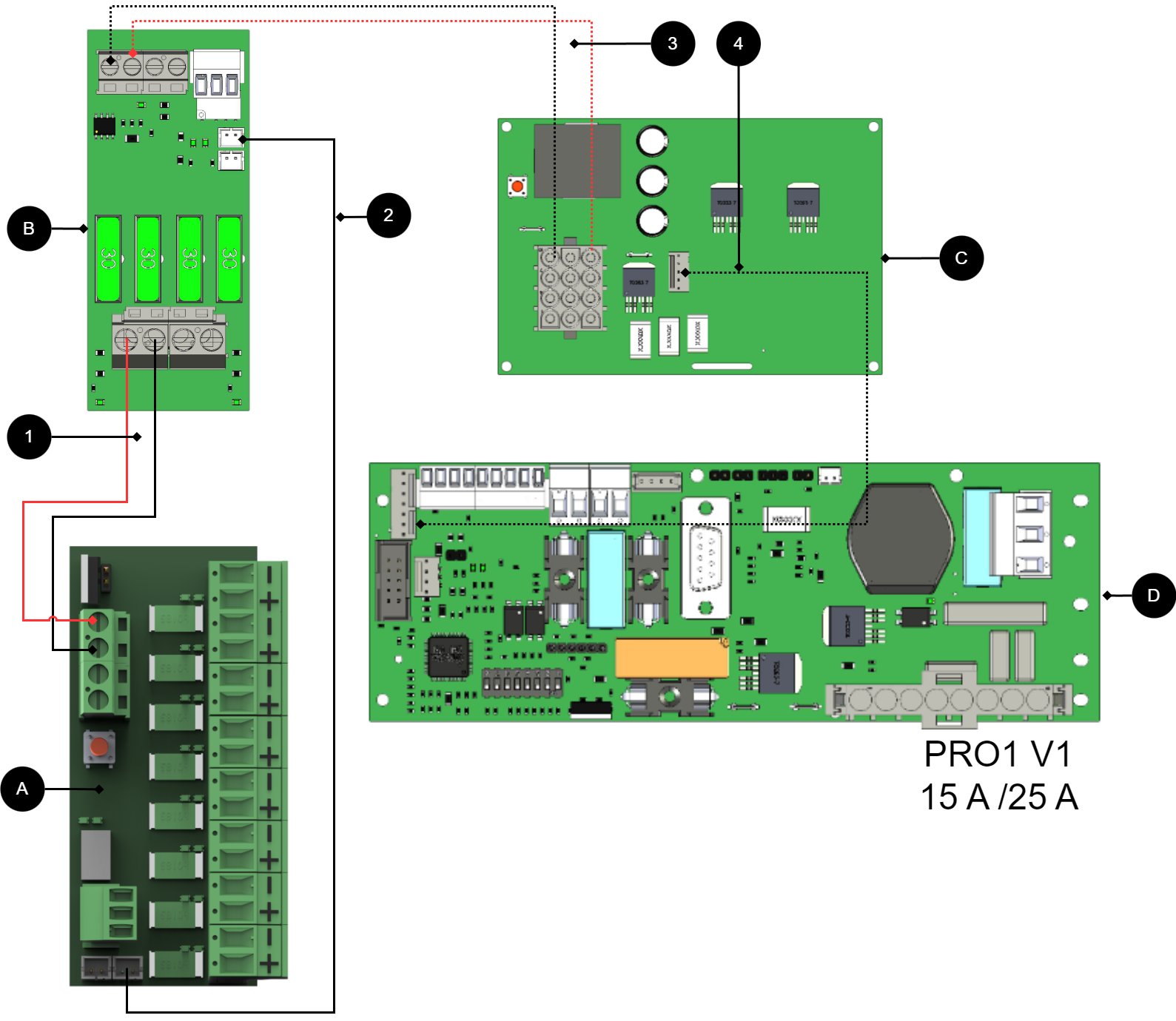

Anslut 8 Output module PTC till moderkort: PRO1, 15 A - 25 A
+ och - från last på moderkort kopplas till + och - på tillvalskortet.
Kommunikation kopplas mellan plintar som heldragen linje visar.
Inkoppling av strömmatning
Koppla in matning från batteribackupens lastutgång till kortets ingång.
Inkoppling av last
Anslut lastkablage till P2:1-8 på 8 Output module PTC.
Varning
Maxlast per utgång är 1,85 A. Sammanlagd ström för alla styrda utgångar: max 8 A. All ström för hela kortet är max: 10 A.

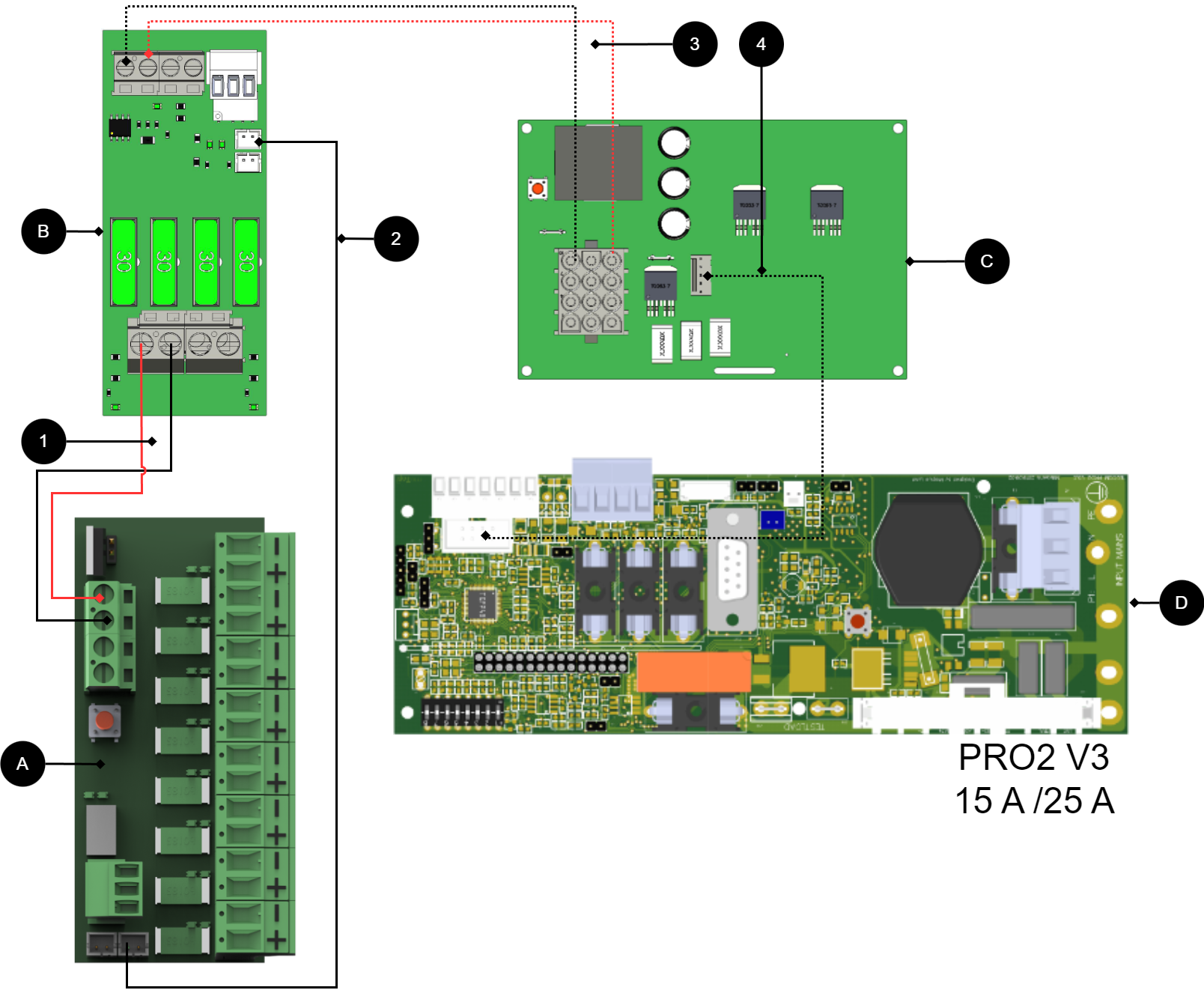

Nr/bokstav | På kretskort (A) | Förklaring |
|---|---|---|
A | 8 Output module | Tillvalskort. |
B | 2 Output module | Kort för inkoppling av last och strömmatning till 8 Outoput module PTC. |
C | Effektkort | Finns på 15 A och 25 A enheter. |
D | PRO1 | Moderkort i batteribackup. |
1 | P1:1-4 | Koppla strömmatning 8 Outoput module PTC från (B). |
2 | J14 | Larm kopplas till lastkort. |
3, 4, 5 | - | Intern strömmatning och kommunikation mellan kort. |
Anslut 8 Output module PTC till moderkort: PRO2 v3, 5 A - 10 A
+ och - från last på moderkort kopplas till + och - på tillvalskortet.
Kommunikation kopplas mellan plintar som heldragen linje visar.
Inkoppling av strömmatning
Koppla in matning från batteribackupens lastutgång till kortets ingång.
Inkoppling av last
Anslut lastkablage till P2:1-8 på 8 Output module PTC.
Varning
Maxlast per utgång är 1,85 A. Sammanlagd ström för alla styrda utgångar: max 8 A. All ström för hela kortet är max: 10 A.
Nr | Kopplingar | 8 Outoput module PTC | Moderkort |
|---|---|---|---|
1 | Inkoppling strömmatning: | P1:1-4 | Valfri lastutgång. |
2 | Bryggning av larm till moderkort: Bryggning av larm till ytterligare tillvalskort: | J14 J15 | J1 |
Anslut 8 Output module PTC till moderkort: PRO2 v3 15 A - 25 A
+ och - från last på moderkort kopplas till + och - på tillvalskortet.
Kommunikation kopplas mellan plintar som heldragen linje visar.
Inkoppling av strömmatning
Koppla in matning från batteribackupens lastutgång till kortets ingång.
Inkoppling av last
Anslut lastkablage till P2:1-8 på 8 Output module PTC.
Varning
Maxlast per utgång är 1,85 A. Sammanlagd ström för alla styrda utgångar: max 8 A. All ström för hela kortet är max: 10 A.
Nr/bokstav | På kretskort (A) | Förklaring |
|---|---|---|
A | 8 Outoput module PTC | Tillvalskort. |
B | 2 Output module | Kort för inkoppling av last och strömmatning till 8 Outoput module PTC. |
C | Effektkort | Finns på 15 A och 25 A enheter. |
D | PRO2 v3 | Moderkort i batteribackup. |
1 | P1:1-4 | Koppla strömmatning från 8 Outoput module PTC (B). |
2 | J14 | Kopplas larm till lastkort. |
3, 4 | - | Intern strömmatning och kommunikation mellan kort. |

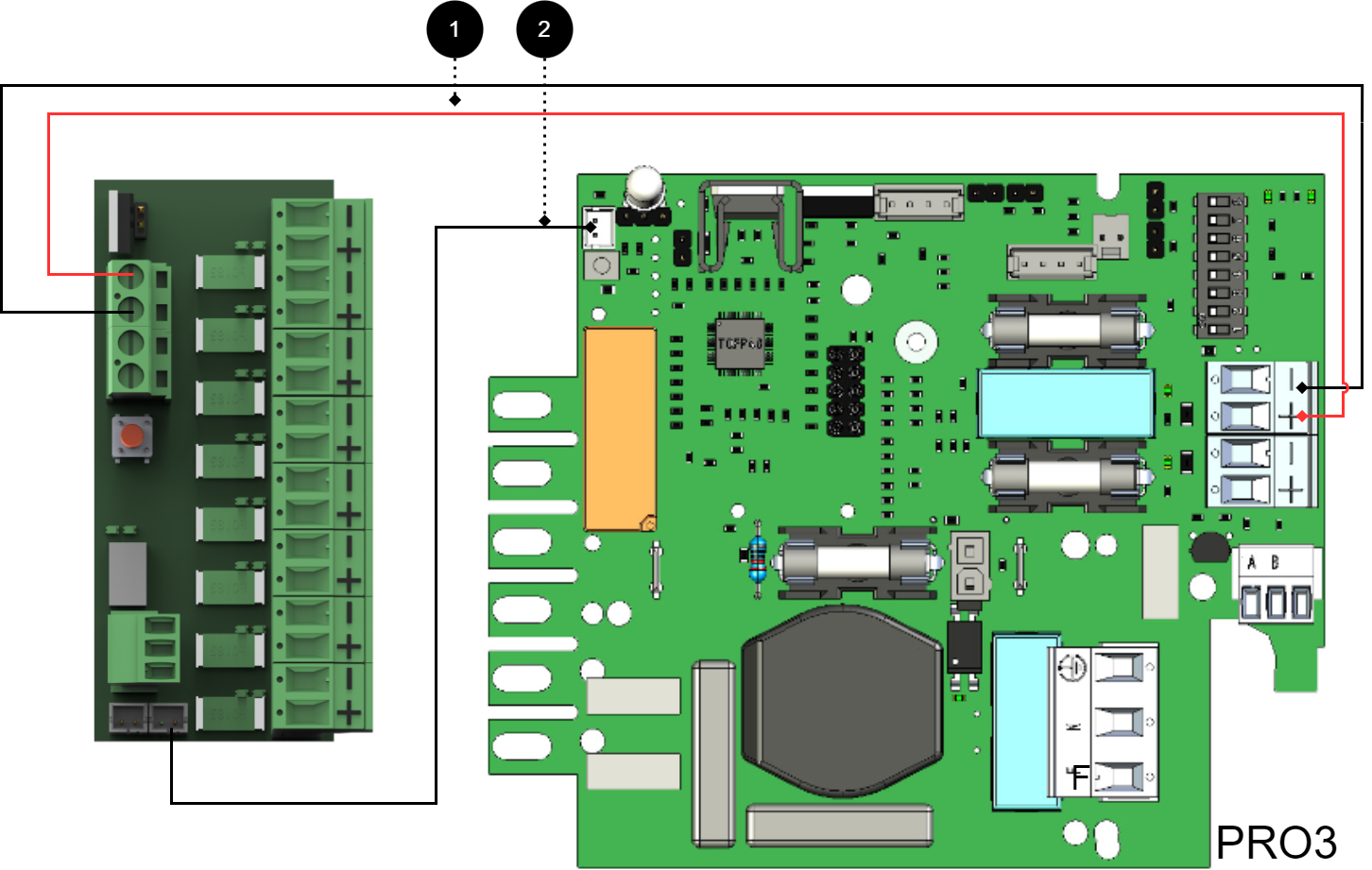

Anslut 8 Output module PTC till moderkort: PRO3 5 A - 10 A
+ och - från last på moderkort kopplas till + och - på tillvalskortet.
Kommunikation kopplas mellan plintar som heldragen linje visar.
Inkoppling av strömmatning
Koppla in matning från batteribackupens lastutgång till kortets ingång.
Inkoppling av last
Anslut lastkablage till P2:1-8 på 8 Output module PTC.
Varning
Maxlast per utgång är 1,85 A. Sammanlagd ström för alla styrda utgångar: max 8 A. All ström för hela kortet är max: 10 A.
Nr | Kopplingar | 8 Outoput module PTC | Moderkort |
|---|---|---|---|
1 | Inkoppling strömmatning: | P3:1-4 | Valfri lastutgång. |
2 | Bryggning av larm till moderkort: | J14 | J5 |

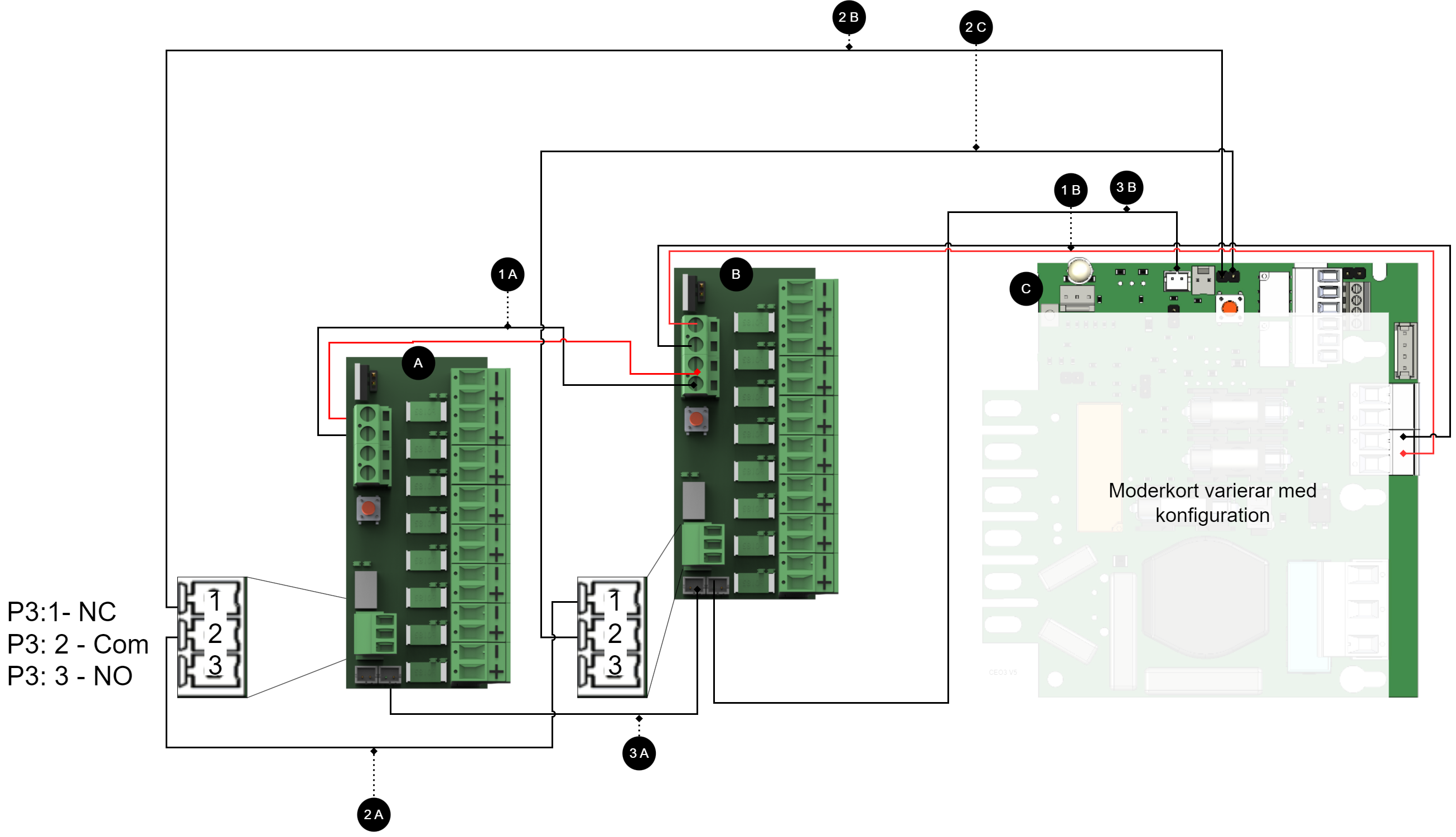

Inkoppling av ytterligare 8 outout module PTC
Koppling av ytterligare tillvalskort till moderkort
Notera
För larminkoppling använd 2A och 2B för inkoppling av nyare enheter (efter ca 2018). För äldre enheter (innan ca, 2018) använd 3A-3C.
Bokstav / Nr | Förklaring | På kortet |
|---|---|---|
A | 8 Outoput module PTC. | - |
B | 8 Outoput module PTC. | - |
C | Moderkort, kan variera med konfiguration. | - |
1 A | Strömmatning till 1B från 1A. | P1:1-+2 |
1 B | Strömmatning till 1B från moderkort. | P1:3-4 |
2 A | Bryggning av larm från kort A till kort B. | J15 |
2 B | Anslutning av larm på C (moderkort) från kort A. | Se tabell nedan. |
2 C | Anslutning av larm på C (moderkort) från kort B. | Se tabell nedan. |
3 A | Larmutgång kopplar Från kort A till kort B. | J14-J15 |
3 B | Larmutgång kopplar Från kort A till kort B. | J14-J15 |
Bokstav / Nr | Förklaring |
|---|---|
X1 | Tillvalskort 1 |
X2 | Tillvalskort 2 |
X3 | Moderkort |
X3.1 | Anslutning på moderkort från tillvalskort. |
X3.2 | Anslutning på moderkort från tillvalskort. |
Tekniska Data
Info | Förklaring |
|---|---|
Kortnamn: | 8 Outoput module PTC |
Produktbeskrivning | 8 Outoput module PTC är en avsäkringsmodul med åtta helt avsäkrade utgångar |
Produkten passar i | Batteribackuper med moderkort: PRO1, PRO2, PRO2 V3, PRO3 och NEO3. |
Mått | 85 x 37 mm. |
Egenförbrukning | 65 mA |
Utspänning | 24 V |
Säkringar | PTC, märkvärde: 1,85 A, Hållström 2,7 A. |
Indikering | Ja, LED på kretskort |
Info | Värde |
|---|---|
Larmutgångar, antal | 1 |
Larm på växlande relä? (Ja/ Nej) | Ja |
Lastutgångar, antal | 8 |
Spänning på lastutgång | 13,6 V DC / 27,3 V DC |
Prioriterade (alltid spänning) lastutgångar (Ja/Nej) | Nej |
Maxlast, per utgång | 2,7 A |
Maxlast, totalt, (får ej överstigas). | 10 A |
Lastutgång plus (+) avsäkrad? (Ja/Nej) | Ja |
Lastutgång minus (-) avsäkrad (Ja/Nej) | Nej |
Säkringar på utgång | PTC. |
Anslutning till summer? (Ja/Nej) | Nej |
