Asennus ja käyttöönotto

Asennus- ja käyttöönotto-ohjeet.

Nimikeke, artikkelinumero ja sähköpostinumero

Taulu 1. Nimikeke, artikkelinumero ja sähköpostinumero

Nimikeke

Tuote nro.

Sähkönumero

8 Lähtömoduuli PTC CTRL

A-FU122408OP03LM01

52 137 79

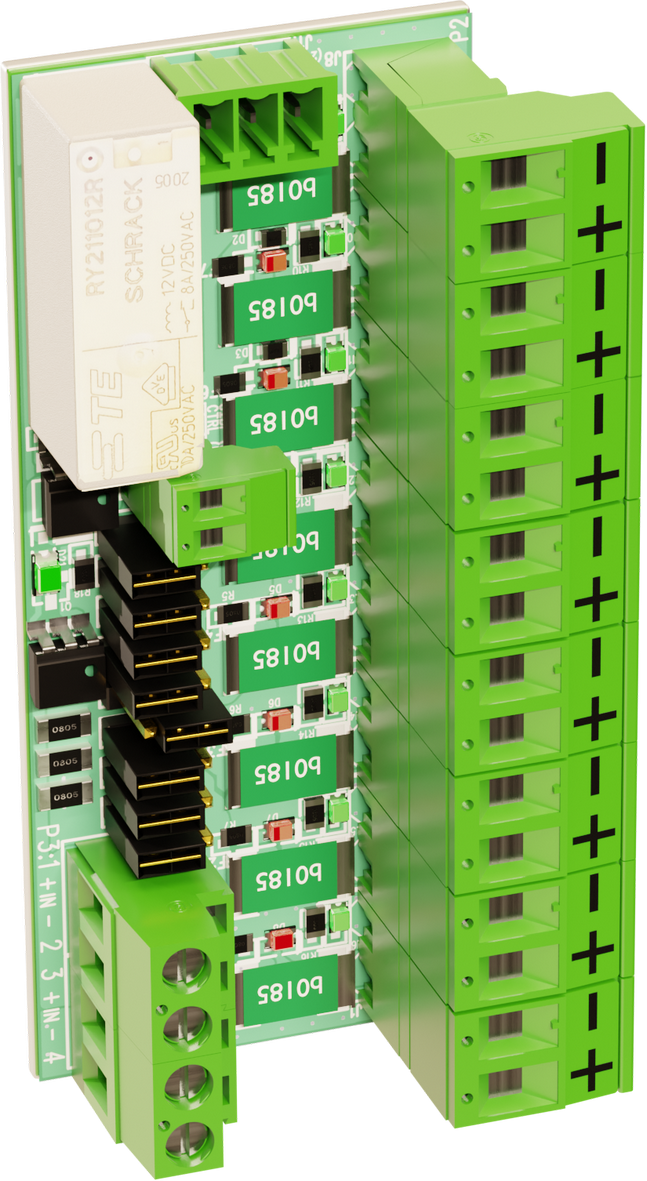

Tuotekuva


Jos

Poikkeuskortti, jossa kahdeksan PTC-sulakkeilla suojatut lähdöt. Suojaa sähköpiirejä ylivirralta ja oikosululta Jokainen lähtö voidaan asettaa ohjattavaan/ei-hallittavaksi erikseen hyppylaitteen kautta.

Tärkeää

Suurin kuormitus lähtöä kohden on 1,85 A. Koko levyn kaikki virta on enintään: 10 A.

Mikä on PTC-sulake?

PTC-sulake, jossa "PTC" tarkoittaa "positiivista lämpötilakerrointa", on eräänlainen lämpösulake tai ylivirtasuojalaite. Näitä sulakkeita käytetään suojaamaan sähköpiirejä ylivirroilta ja oikosuluilta.

Lyhyt kuvaus


[sv] Kortet kan drivas med 12 V eller 24 V. Utgångsspänningen är alltid samma som ingångsspänningen (12 V in = 12 V ut, 24 V in = 24 V ut).

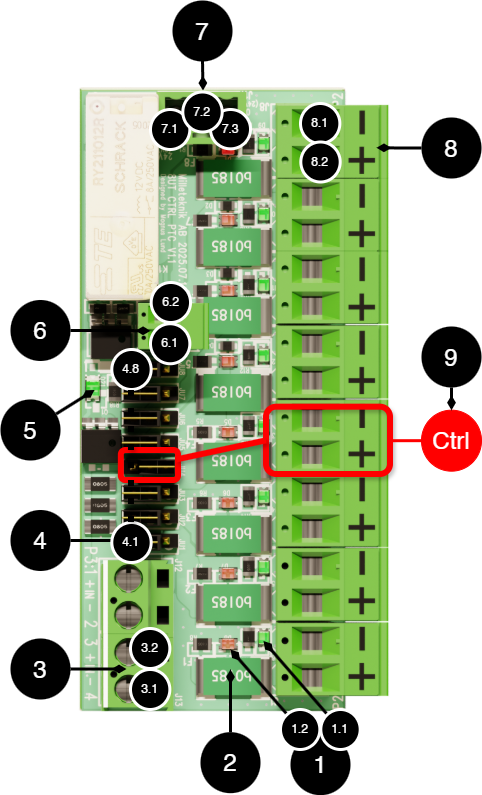

Taulu 2. [sv] Kretskortöversikt

[sv] Nr

[sv] På Kretskort

[sv] Förklaring

1

-

[sv] LED för status på PTC-säkring.

1.1

[sv] D6-D9

[sv] LED lyser grönt vid normal drift.

1.2

[sv] D1-D8

[sv] LED lyser rött när säkringen löser ut och släcks automatiskt när säkringen återgår till normalläge. Se [sv] Återställning av PTC-säkring.

2

[sv] F1-F8

[sv] PTC-säkring

3

[sv] P3

[sv] Inkommande matningsspänning

3.1

[sv] P3:4

[sv] -

3.2

[sv] P3:3

[sv] +

4, 4.1-4-8

[sv] JU1-JU8

[sv] Byglar för att välja vilken utgång som ska prioriteras. Exempel: om bygel JU4 är monterad på de två yttre stiften styrs den av Ctrl.

5

[sv] D21

[sv] LED lyser grönt när styrning är aktiv.

6

[sv] J9

[sv] Anslutning för extern (ctrl+) styrning av kortet.

6.1

[sv] CTRL

[sv] Ctrl-anslutning ska kopplas till jord för att aktivera styrning av utgångar som är inställda som styrda.

6.2

[sv] (NC)

[sv] Jord, används för Ctrl-anslutningen när styrning ska aktiveras.

7

[sv] J11

[sv] Inverterar styrningsfunktionen. Kontaka support om denna funktion behövs.

7.1

[sv] 24V (0V)

7.2

-

7.3

[sv] 0V (24V)

8

[sv] P2

[sv] Last ut.

8.1

[sv] 8 Load -

[sv] - ut.

8.2

[sv] 8 Load +

[sv] + ut.

[sv] 9 (exempel, styrning)

-

[sv] Exempel på styrning: För att styra utgång 4 måste bygel JU4 monteras på de yttre två stiften på stiftlisten, (se punkt 4.4). Utgången styrs sedan via Ctrl-anslutningen (punkt 6).



Vihje

[sv] CTRL: Styrande funktion, brytande funktion.

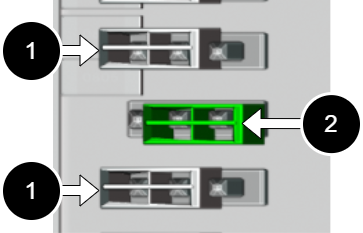

[sv] Byglar

[sv] Byglarna ska monteras i något av de två lägena på den treradiga stiftlisten.

Taulu 3. [sv] Byglar

[sv] Nr

[sv] Förklaring

[sv] Funktion

1

[sv] Bygel på de yttre stiften.

[sv] Utgång aktiv, utan styrning.

2

[sv] Bygel på de inre stiften.

[sv] Utgång styrs med Ctrl-signalen.



Varo

[sv] Om bygel saknas på stift finns ingen spänning på +, vilket gör att utgången är avstängd.

[sv] Hur styrning fungerar


[sv] Grundfunktion: Kontrollingången (CTRL) kan anslutas till en extern brytare eller reläutgång för att styra valda utgångar.

[sv] Konfiguration:

  • [sv] Välj vilka utgångar som ska vara styrbara genom att montera byglar (JU1-JU8, se punkt 4 i kretskortöversikten).

  • [sv] Anslut CTRL och GND enligt schema.

Taulu 4. [sv] Funktion

[sv] Funktion

[sv] Förklaring

[sv] CTRL kopplad till GND (jord):

[sv] Styrda utgångar aktiveras (spänning på utgångarna).

[sv] CTRL frånkopplad från GND:

[sv] Styrda utgångar inaktiveras (ingen spänning på utgångarna).

[sv] Ostyrda utgångar (bygel på de inre stiften) har alltid spänning.



[sv] Användningsexempel:

  • [sv] Prioriterad laststyrning vid nätavbrott.

  • [sv] Fjärrstyrning av utgångar via brandlarm.

  • [sv] Tidstyrd styrning via extern timer.

  • [sv] Nödavstängning av valda utgångar.

Varo

[sv] För brandlarmsapplikationer: kortet inte certifierat tillsammans med EN54-enheter från Milleteknik.

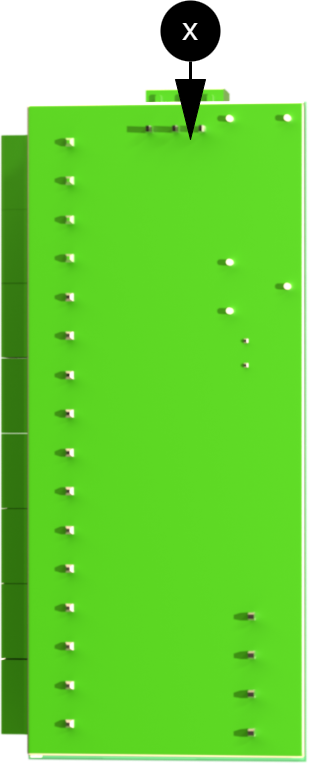

[sv] Konfiguration av omvänd styrfunktion

[sv] Styrfunktionens beteende kan konfigureras genom att modifiera ledarbanan.

[sv] Om ledarbanan är oförändrad ges spänning vid kontrollsignal.

[sv] Om ledarbanan är bortskrapad upphör funktionen, den kan dock återställas genom att bygla 7.2-7.3. För omvänd funktion bygla: 7.1 och 7.2.


[sv] Instruktioner:

  1. [sv] Skrapa bort ledarbanan mellan 7.2 och 7.3, använd sedan plinten och jumpra 7.1 och 7.2 (eller 7.2 och 7.3 för ordinarie funktion). Funktionen kan då växlas med en extern brytare.

Vihje

[sv] Använd skalpell. Undvik att skada angränsande banor.

Taulu 5. [sv] Konfiguration av styrfunktion

[sv] Metod

[sv] Ledarbana 7.2-7.3

[sv] Jumper på plint

[sv] Styrda utgångar i normalläge (CTRL ej aktiv)

[sv] Standard (från fabrik)

[sv] Hel

[sv] Behövs ej.

[sv] Spänning av, (slutande).

[sv] Växlingsbar funktion

[sv] Bortskrapad

[sv] Jumpra 7.2-7.3

[sv] Spänning av, (slutande).

[sv] Växlingsbar funktion

[sv] Bortskrapad

[sv] Jumpra 7.1-7.2

[sv] Spänning på, (brytande).



[sv] Återställning av PTC-säkring

[sv] LED (1.2) lyser rött när säkringen löser ut och släcks automatiskt när säkringen återgår till normalläge. Säkringen återställs genom att bryta spänningen på lastutgången genom någon av dess åtgärder:

  • [sv] Koppla bort last.

  • [sv] För styrd utgång kan kontrollsignalen användas för återställning.

  • [sv] För ostyrd utgång: Bryt matningsspänningen.

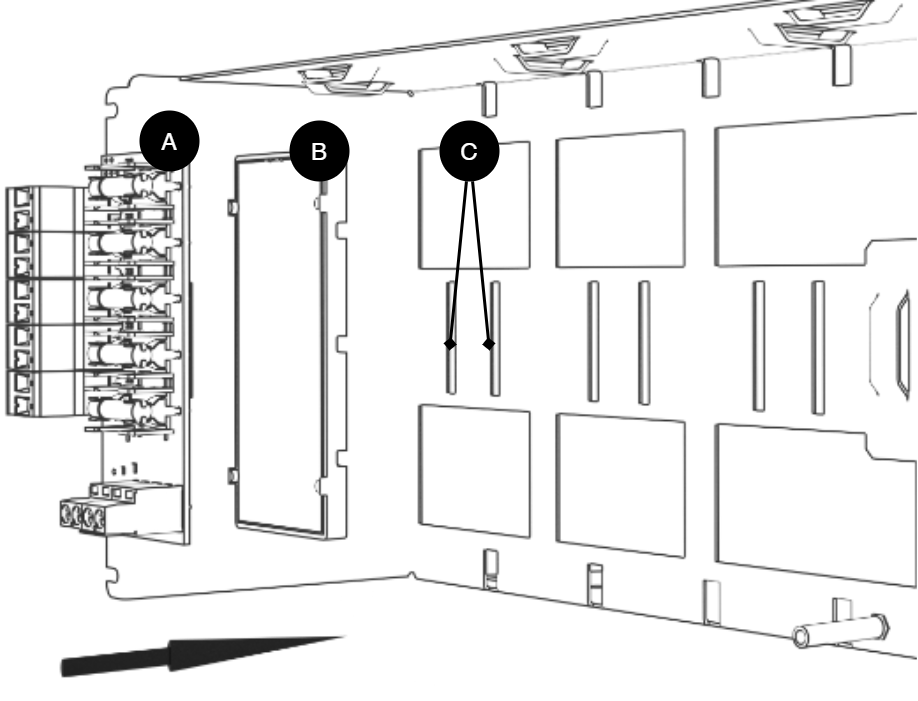

Asennus akkuvarastoon

Jos kortti toimitetaan asennettuna muovikiinnikkeeseen (DIN-sovitin), napsauta kortti vain kotelossa oleviin aukkoihin.

Asenna kortti mihin tahansa kotelon korttipaikkaan, jätä runsaasti tilaa kaapeleille.

Tärkeää

Asenna kortti ennen kaapeloinnin kiinnittämistä tai käyttöönottoa.

VMC 2026 edition

Kirje

Selitys

Kommentti

A

Valinnainen kortti

Optiokortti tulee tehtaalta asennettuna muovikiinnikkeeseen, onko se irronnut? Napsauta se takaisin paikalleen ennen levyn asentamista.

B

Muovinen kannatin

Muovisessa kannattimessa on koukut, jotka kiinnitetään levyn aukkoihin.

C

Paikka muovikannattimelle

Metallilevyssä olevat urat muovikiinnikkeen napsauttamiseksi.

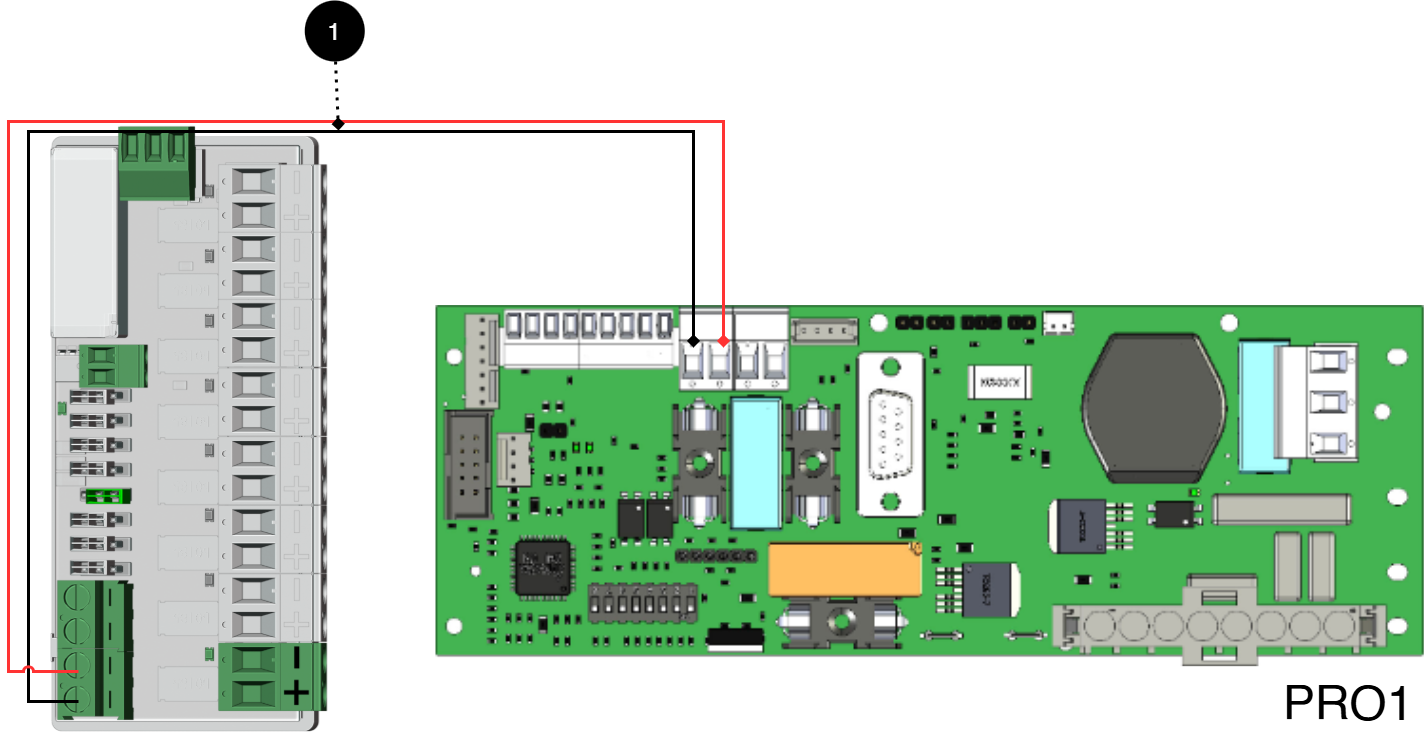

Liitä 8 lähtömoduulia PTC emolevyyn: CEO 3 v5

Kuva 1. Liitä kortti kuvan osoittamalla tavalla
Liitä kortti kuvan osoittamalla tavalla

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.



Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

Liitä kuormajohdot sulakemoduulin P2:1-8:aan ensisijaista kuormaa varten.

Tärkeää

Suurin kuormitus lähtöä kohden on 1,85 A. Koko levyn kaikki virta on enintään: 10 A.

Taulu 6. Liitännät akun varaosasta sulakekorttiin

Ei

Liitännät

8 Output module PTC CTRL

Emolevy

1

Virtalähteen liitäntä:

P1:1-4

Valinnainen kuormituslähtö



Liitä 8 lähtömoduulia PTC emolevyyn: CEO3 v 2.1

Kuva 2. Liitä kortti kuvan osoittamalla tavalla
Liitä kortti kuvan osoittamalla tavalla

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.



Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

[sv] Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Tärkeää

Suurin kuormitus lähtöä kohden on 1,85 A. Koko levyn kaikki virta on enintään: 10 A.

Ei

Liitännät

8 Output module PTC CTRL

Emolevy

1

Virtalähteen liitäntä

P1:1-4

Valinnainen kuormituslähtö.

Liitä 8 lähtömoduulia PTC emolevyyn: CEO 3 v5

Kuva 3. Liitä kortti kuvan osoittamalla tavalla
Liitä kortti kuvan osoittamalla tavalla

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.



Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

Liitä kuormajohdot sulakemoduulin P2:1-8:aan ensisijaista kuormaa varten.

Tärkeää

Suurin kuormitus lähtöä kohden on 1,85 A. Koko levyn kaikki virta on enintään: 10 A.

Taulu 7. Liitännät akun varaosasta sulakekorttiin

Ei

Liitännät

8 Output module PTC CTRL

Emolevy

1

Virtalähteen liitäntä:

P1:1-4

Valinnainen kuormituslähtö

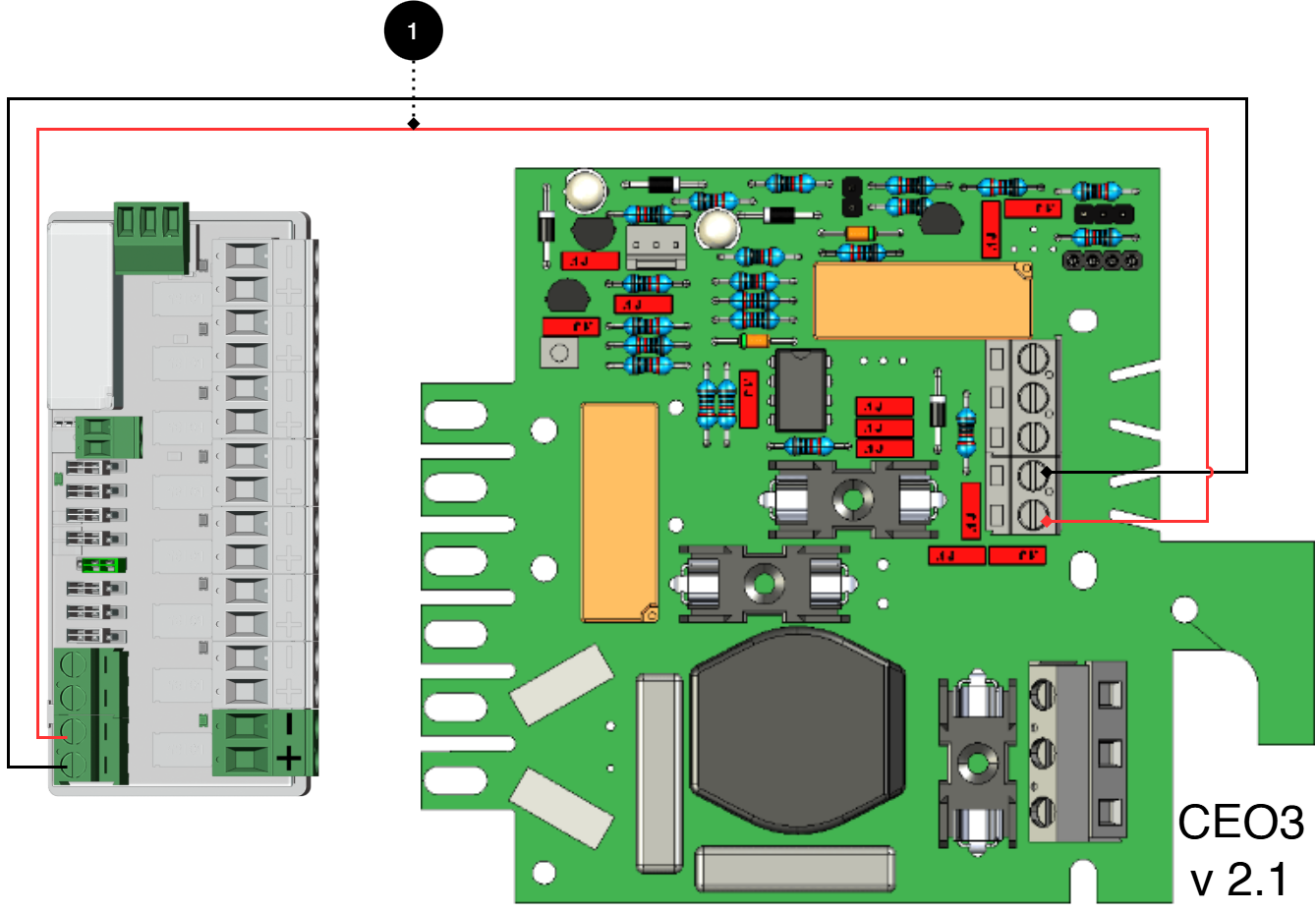

Liitä 8 lähtömoduulia PTC emolevyyn: PRO1, 15 A - 25 A

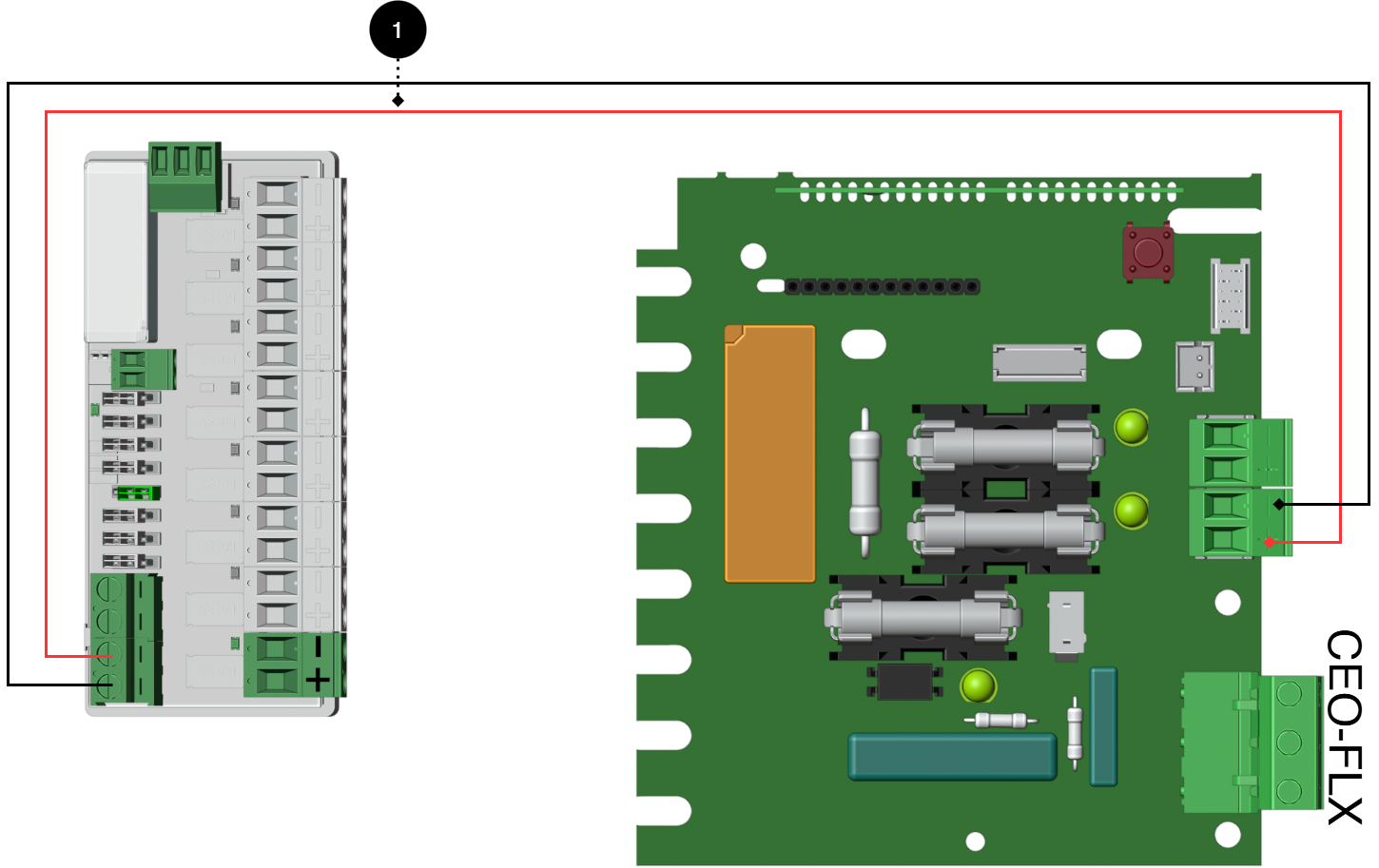

Kuva 4. Liitä kortti kuvan osoittamalla tavalla
Liitä kortti kuvan osoittamalla tavalla

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.



Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

Liitä kuormajohdot P2:1-8:aan 8-lähtömoduulissa PTC.

Tärkeää

Suurin kuormitus lähtöä kohden on 1,85 A. Koko levyn kaikki virta on enintään: 10 A.

Taulu 8. [sv] Anslutningar från batteribackup till säkringskort

[sv] Nr

[sv] Kopplingar

8 Output module PTC CTRL

[sv] Moderkort

1

[sv] Inkoppling strömmatning:

[sv] P3:1-4

[sv] Valfri lastutgång

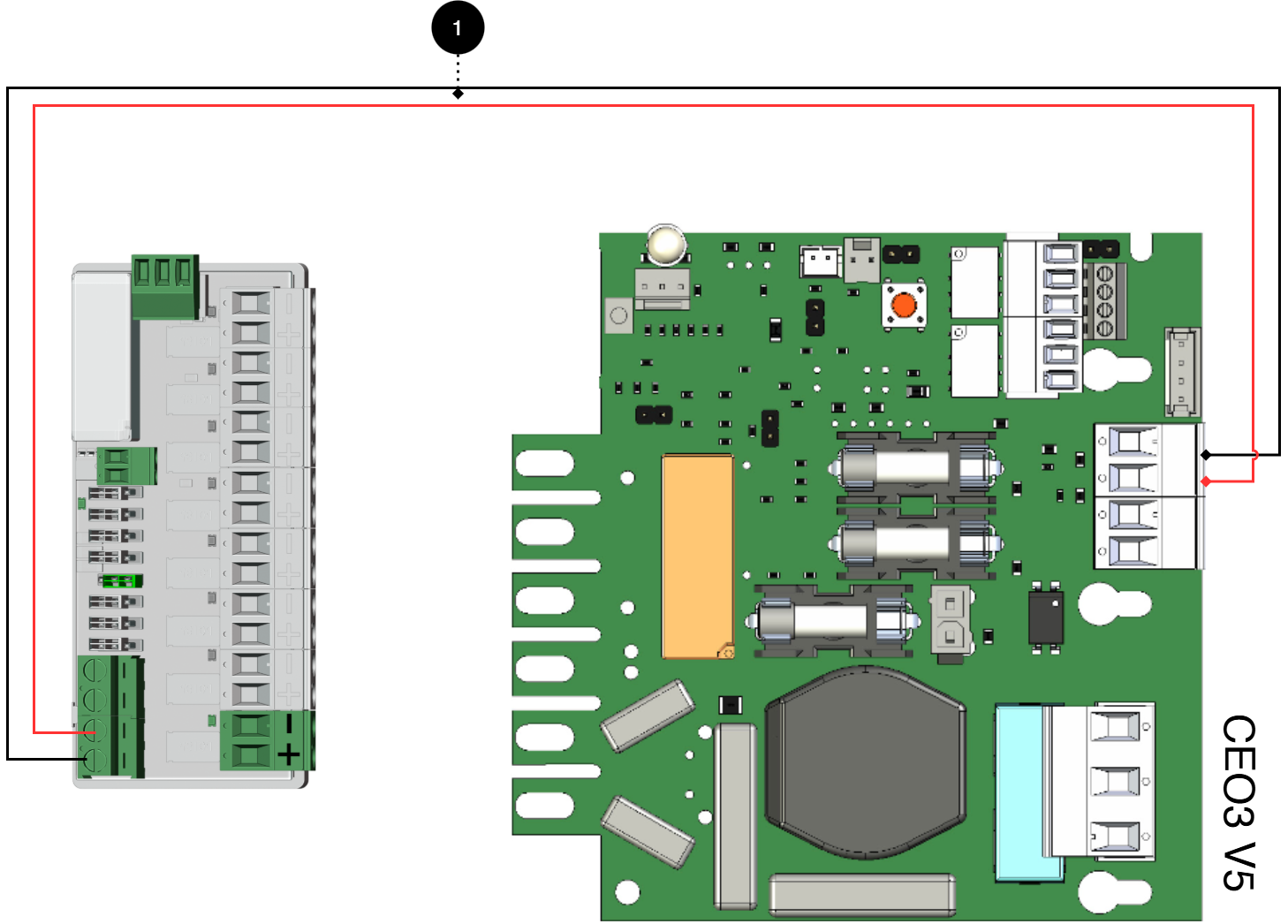

Liitä 8 lähtömoduulia PTC emolevyyn: PRO1, 5 A - 10 A

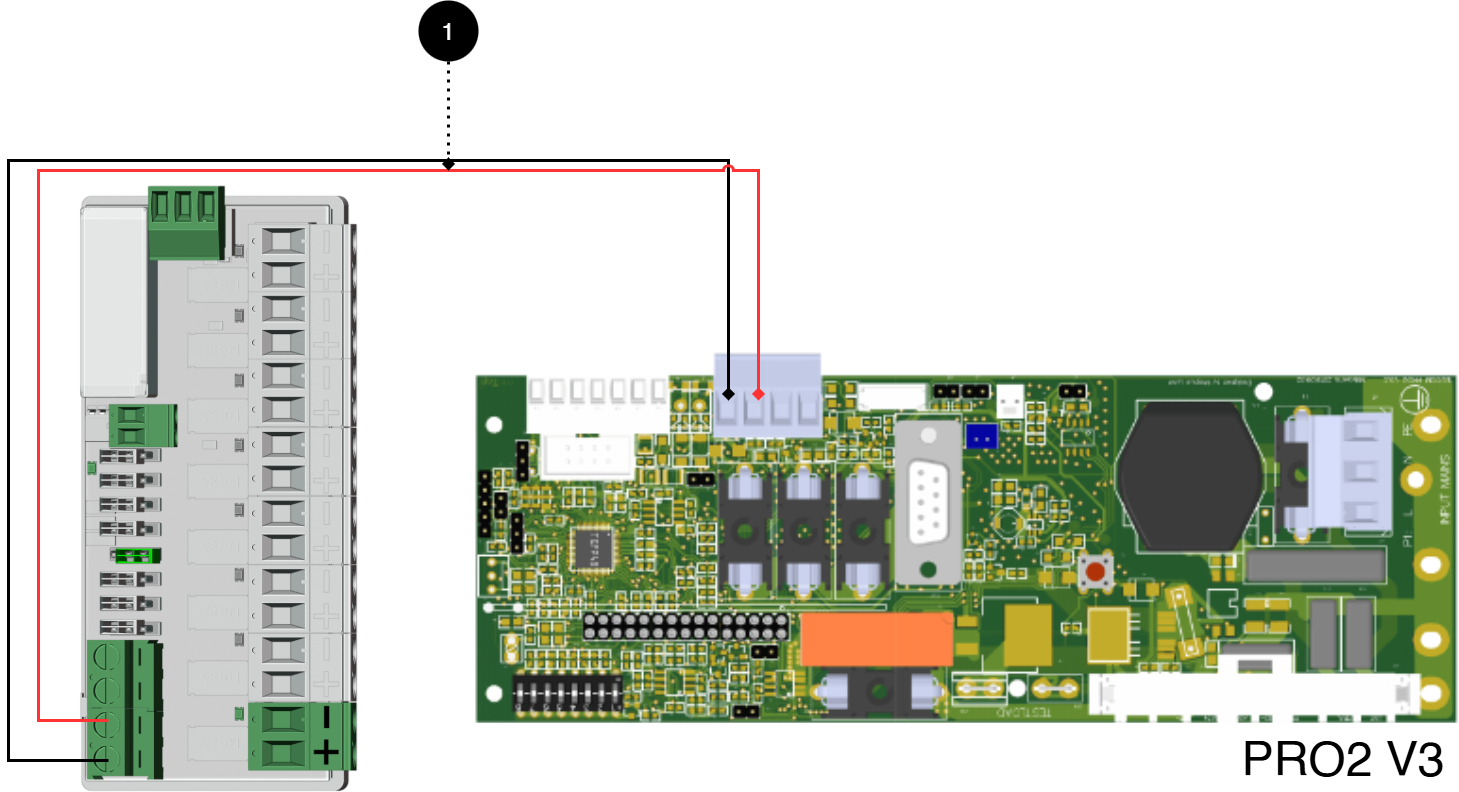

Kuva 5. Liitä kortti kuvan osoittamalla tavalla
Liitä kortti kuvan osoittamalla tavalla

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.



Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

Liitä kuormitusjohdot P2:1-8:aan 8-lähtömoduulissa PTC.

Tärkeää

Suurin kuormitus lähtöä kohden on 1,85 A. Koko levyn kaikki virta on enintään: 10 A.

Taulu 9. Liitännät akun varaosasta sulakekorttiin

Ei

Liitännät

8 Output module PTC CTRL

Emolevy

1

Virtalähteen liitäntä:

P1:1-4

Valinnainen kuormituslähtö



Liitä 8 lähtömoduulia PTC emolevyyn: PRO1, 15 A - 25 A

Kuva 6. Liitä kortti kuvan osoittamalla tavalla
Liitä kortti kuvan osoittamalla tavalla

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.



Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

Liitä kuormajohdot P2:1-8:aan 8-lähtömoduulissa PTC.

Tärkeää

Suurin kuormitus lähtöä kohden on 1,85 A. Koko levyn kaikki virta on enintään: 10 A.

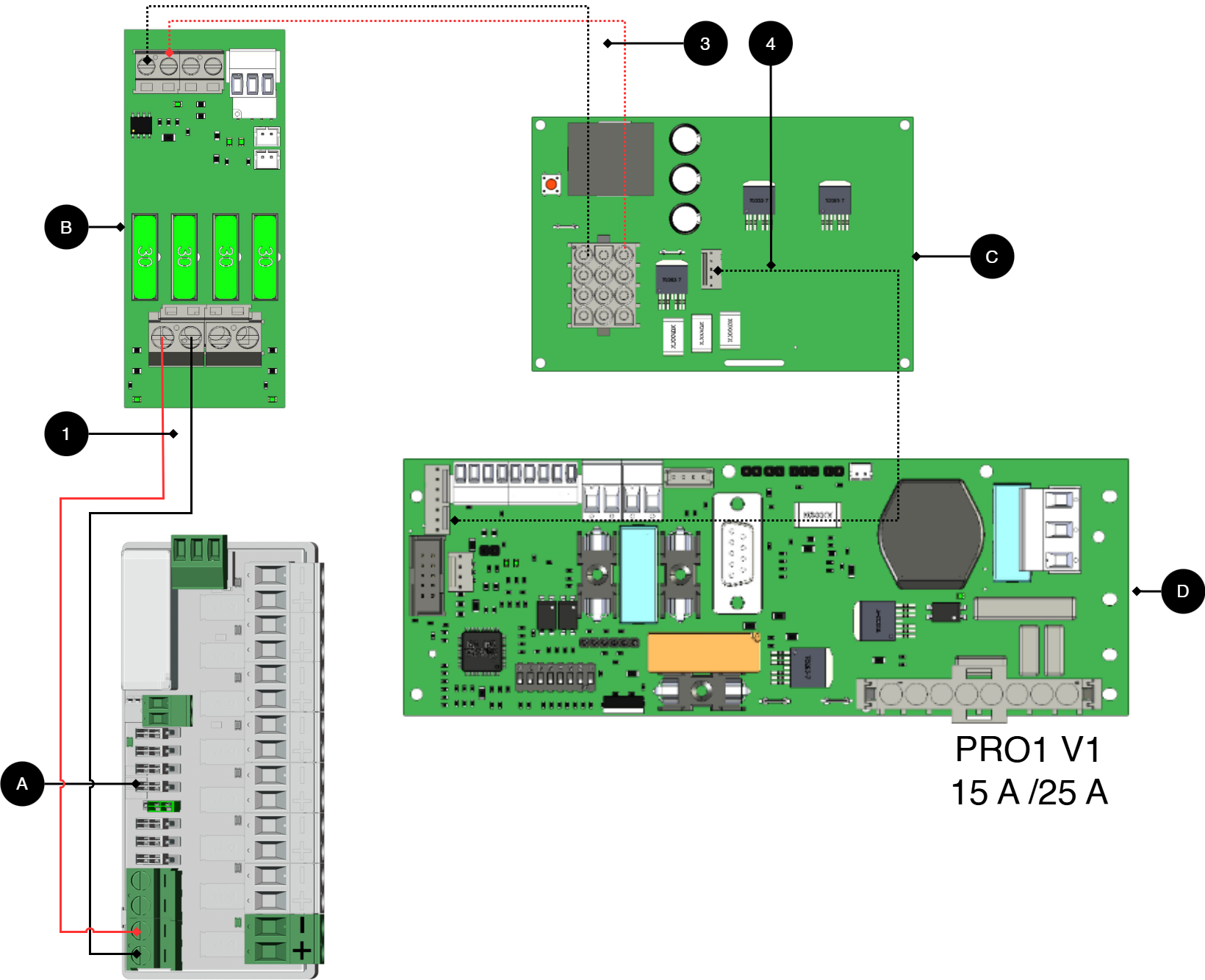

Taulu 10. Liitännät 15 A ja 25 A yksiköt

Ei/kirje

Piirilevyllä (A)

Selitys

A

8 lähtömoduulia

Valinnainen kortti.

B

2 Lähtömoduuli

Kortti kuorman ja virtalähteen liittämiseen 8 Outoput module PTC.

C

Tehostekortti

Saatavana 15 A ja 25 A yksiköissä.

D

PRO1

Emolevy akun varassa.

1

P1:1-4

Liitä virtalähde 8 Outoput module PTC alkaen (B).

3, 4, 5

-

Sisäinen virtalähde ja tiedonsiirto korttien välillä.

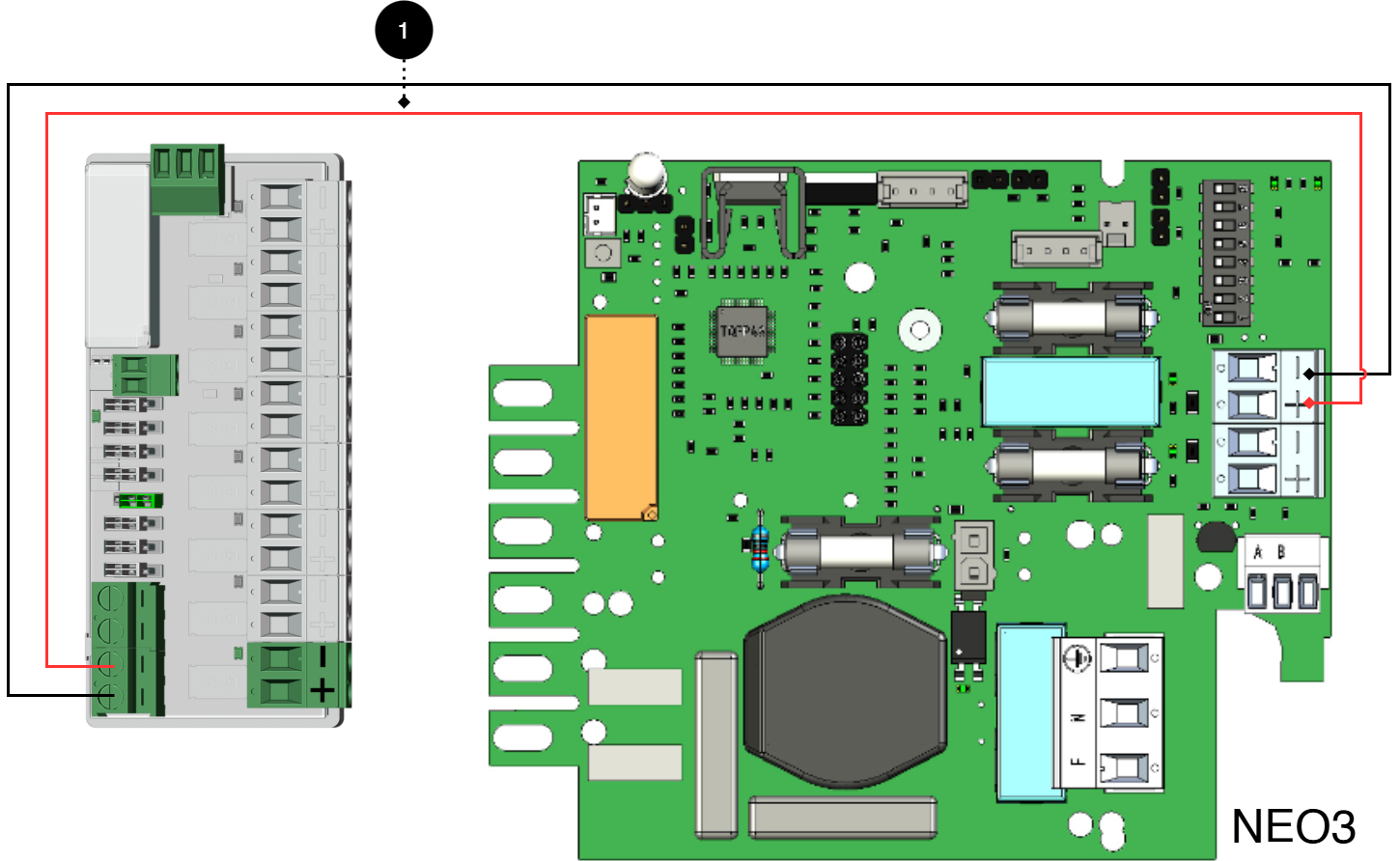

Liitä 8 lähtömoduulia PTC emolevyyn: PRO2 v3, 5 A - 10 A

Kuva 7. Liitä kortti kuvan osoittamalla tavalla.
Liitä kortti kuvan osoittamalla tavalla.

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.



Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

[sv] Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Tärkeää

Suurin kuormitus lähtöä kohden on 1,85 A. Koko levyn kaikki virta on enintään: 10 A.

Taulu 11. Liitännät akun varaosasta sulakekorttiin

Ei

Liitännät

8 Output module PTC CTRL

Emolevy

1

Virtalähteen liitäntä:

P1:1-4

Valinnainen kuormituslähtö.



Liitä 8 lähtömoduulia PTC emolevyyn: PRO2 v3 15 A - 25 A

Kuva 8. Liitä kortti kuvan osoittamalla tavalla
Liitä kortti kuvan osoittamalla tavalla

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.



Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

[sv] Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Tärkeää

Suurin kuormitus lähtöä kohden on 1,85 A. Koko levyn kaikki virta on enintään: 10 A.

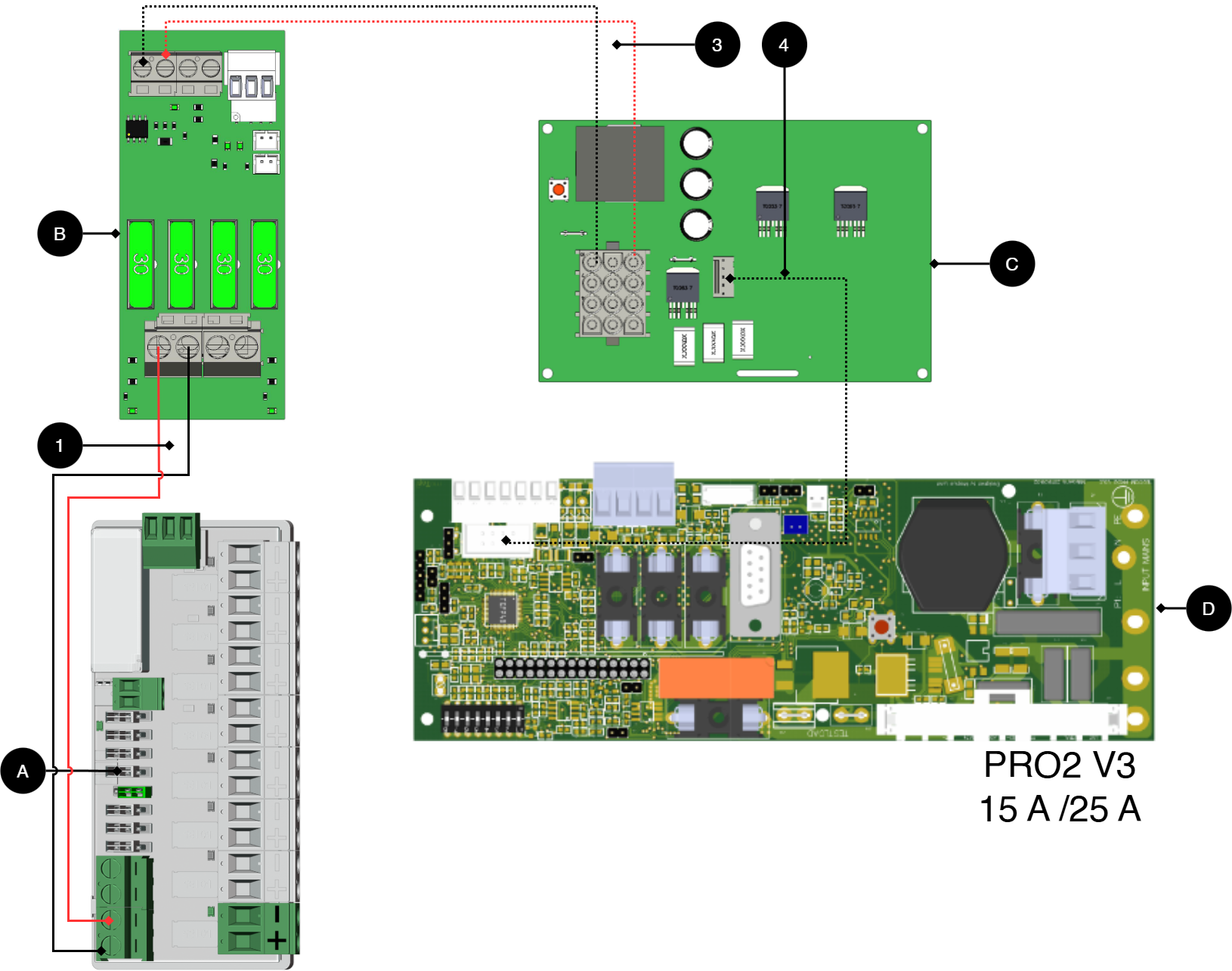

Taulu 12. Liitännät 15 A ja 25 A yksiköt

Ei/kirje

Piirilevyllä (A)

Selitys

A

8 Output module PTC CTRL

Valinnainen sijainti.

B

2 lähtömoduulia

Kortti kuorman ja virtalähteen liittämiseen 8 Outoput module PTC.

C

Tehostekortti

Saatavana 15 A ja 25 A yksiköissä.

D

PRO2 v3

Emolevy akun varassa.

1

P1:1-4

Katkaise virtalähde 8 Outoput module PTC (B).

3, 4

-

Sisäinen virtalähde ja tiedonsiirto korttien välillä.

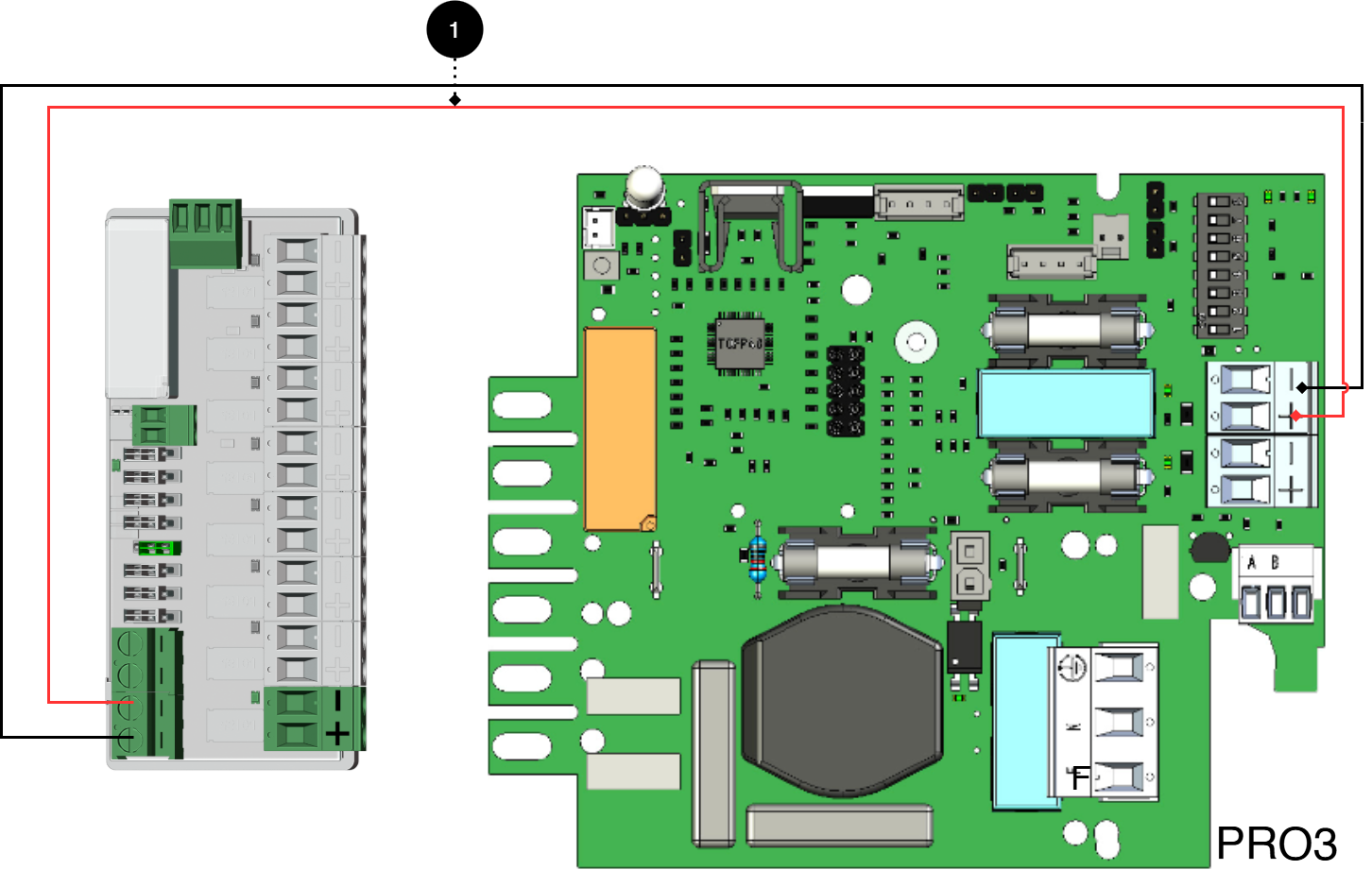

Liitä 8 lähtömoduulia PTC emolevyyn: PRO3 5 A - 10 A

Kuva 9. Liitä kortti kuvan osoittamalla tavalla.
Liitä kortti kuvan osoittamalla tavalla.

Emolevyn kuorman + ja - on liitetty lisäkortin + ja - liitäntöihin.



Virtalähteen liittäminen

Liitä virta (24 V) vara-akun latauslähdöstä kortin 24 V:n tuloon.

Kuorman liitäntä

[sv] Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Tärkeää

Suurin kuormitus lähtöä kohden on 1,85 A. Koko levyn kaikki virta on enintään: 10 A.

Taulu 13. Liitännät akun varaosasta sulakekorttiin

Ei

Liitännät

8 Output module PTC CTRL

Emolevy

1

Virtalähteen liitäntä:

P3:1-4

Valinnainen kuormituslähtö.

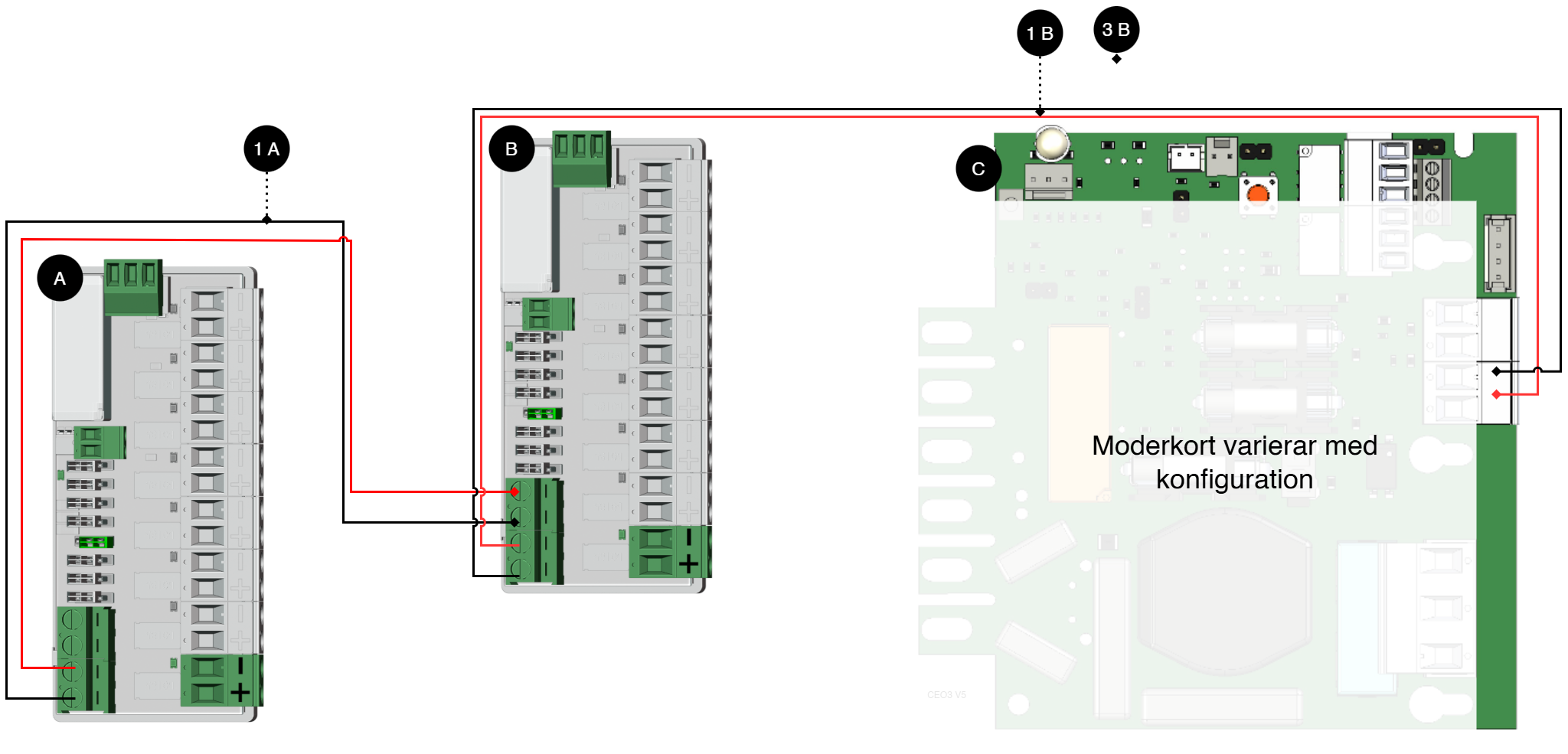

Toisen 8 ulostulomoduulin PTC liitäntä

Taulu 14. Lisävarustekorttien liittäminen

Kirje / nro

Selitys

Kortilla

A

8 Output module PTC CTRL.

-

B

8 Output module PTC CTRL.

-

C

Emolevy, voi vaihdella kokoonpanon mukaan.

-

1 A

Virtalähde 1B:lle 1A:sta.

P1:1-+2

1 B

Virtalähde 1B:hen emolevyltä.

P1:3-4



Taulu 15. Kytkentä, kaavio

Kirje / nro

Selitys

X1

Valinnainen kortti 1

X2

Valinnainen kortti 2

X3

Emolevy



Tuoteseloste - Tekniset tiedot

Tuoteseloste - virtalähde Milleteknikiltä

Tuotekuva


Kohteen tiedot

Taulukossa näkyy tuotteen nimi, osanumero ja sähköpostiosoite

Nimikeke, artikkelinumero ja sähköpostinumero
Taulu 16. Nimikeke, artikkelinumero ja sähköpostinumero

Nimikeke

Tuote nro.

Sähkönumero

8 Lähtömoduuli PTC CTRL

A-FU122408OP03LM01

52 137 79



Tekninen kuvaus

Peruutuskortti, jossa on kahdeksan lämpösuojattua lähtöä. Levy suojaa sähköpiirejä PTC-sulakkeilla, jotka katkaisevat virran automaattisesti ylikuormituksen sattuessa ja nollaavat, kun ylikuormitus lakkaa. Jokaista lähtöä voidaan ohjata yksilöllisesti hyppääjän avulla. Kortti toimii sekä 12 V DC: n että 24 V DC: n kanssa.

Taulu 17. Nopeita faktoja

Pikafaktat

Syöttöjännite (V)

27,3 V DC (24 V DC) tai 13,6 V DC (12 V DC)

Lähtöjännite (V)

27,3 V DC (24 V DC) tai 13,6 V DC (12 V DC)[a]

Lähtövirta (A), suurin kuormitusvirtalähtö.

1,85 A per lähtö[b]

Tarvikkeet

Ulkokaapit.

[a] Laitteessa ei ole mitään DC/DC-muuntimia. Lähtöjännite vastaa siis tulojännit

[b] Pitovirta 2,7 A



Käyttökohteet

Taulu 18. Soveltamisalueet

Käyttökohteet

Kyllä

Ei

Kun tarvitaan lisää lastin ulostuloja. Asennetaan yhteensopivaan virtalähteeseen

Kyky sammuttaa suojaamaton kuorma verkon katkoksen sattuessa.



Sähkötiedot

Taulu 19. Sähkötiedot

Sähkötiedot

Syöttöjännite

27,3 V DC (24 V DC) tai 13,6 V DC (12 V DC)

Valmiustilan kulutus

0,48 W, 0,96 W, jos CTRL on aktiivinen.

Jännite ulos

27,3 V DC (24 V DC) tai 13,6 V DC (12 V DC)[a]

Nykyinen (A)[b]

1,85 A per lähtö[c]

Syöttöohjaus

Tulokäyttöjännite, (12 V)

Maksimivirta, täysihoito

10A

[a] Laitteessa ei ole mitään DC/DC-muuntimia. Lähtöjännite vastaa siis tulojännit

[b] Virtalähtö/kuorma on määritetty maksimiksi, normaalin virran ulostulon tulisi olla 80% maksimista.

[c] Pitovirta 2,7 A



Taulu 20. Sulakkeet

Sulakkeet

Elektroninen kuormankiinnitys (PTC)

PTC purkautuu noin 3,4 A: ssa



Taulu 21. Piirilevyt ja virrankulutus

Piirilevyt

Virrankulutus

Lisätietoja

8 Lähtömoduuli PTC CTRL

20 mA

40 mA, kun CTRL on aktiivinen.



Kuormituslähdöt

Taulu 22. Kuormituslähdöt

Kuormituslähdöt

Kuormituslähtöjen lukumäärä

8



Hälytys ja suojaus

Taulu 23. Hälytykset

Hälytykset

Kyllä

Ei

Kytkentärele

Syöttöjännitteen lähtö ohjaussignaalissa.



Taulu 24. Hälytys ja suojaus

Hälytys ja suojaus

Kyllä

Ei

Ylikuormitussuojaus/ylijännitesuojaus



Viestintä ja indikointi

Taulu 25. Viestintä ja indikointi

Viestintä ja indikointi

Kyllä

Ei

Lisätietoja

Viestintä

Ei tiedonsiirtoa ylätason järjestelmään.

Hälytyspalaute virtalähteeseen

Merkkivalot/LEDit

LED piirilevyllä.



Kotelo ja mekaniikka

Taulu 26. Kotelo ja mekaniikka

Kotelo ja mekaniikka

Tyyppi

Painettu piirilevy, tuotteessa ei ole koteloa



Asennus- ja kiinnitysvaatimukset

Taulu 27. Asennus

Asennus

Kyllä

Ei

Tuotteessa (lisävarusteena yhteensopivaan tuotteeseen).



Taulu 28. Asennus

Asennustapa

Kyllä

Ei

Asennus laitteeseen.



Mitat, paino ja pakkaustiedot

Taulu 29. Mitat

Mitat (L x K x S).

Mitat pakkauksineen[a]

30 x 40 x 89 mm

100 x 210 x 155 mm

[a] Tuotteen ja pakkauksen mitat (L x K x S) voivat vaihdella riippuen tuotteen asennosta pakkauksessa.



Taulu 30. Paino

Nettopaino

Paino pakkauksineen

0,1 kg

0,2 kg



Taulu 31. Pakkaus

Pakkaus

Pakkaus

Pahvi ja pahvinen iskusuojaus.

Määrä pakkauksessa

1 kpl.

Pakkaustyyppi (GS1 T0137)

BX-laatikko.

Ehdot EUR lava

EUR-kuormalavoja ei saa pinota kuljetuksen tai varastoinnin aikana. Pinoaminen voi vahingoittaa tuotetta ja pakkausta

Liikenneympäristö

Tuote on suojattava kondensaatiolta ja suoralta saostumiselta kuljetuksen aikana.

Kuljetuslämpötila (ilman akkua)

−30 °C... +70 °C

Tallennusympäristö

Kuiva sisäympäristö, suojattu kondensaatiolta. Suhteellinen kosteus: max 95%, tiivistymätön

Varastointilämpötila ilman paristoja

−20 °C... +60 °C



Vaihtoehto sopii

Taulu 32. Virtalähteeseen mahtuvien korttien lukumäärä.

Tuotesarja

Kotelon koko

Sopivien korttien lukumäärä[a]

ECO

M, L

2,4

ECO, NEO, NOVA

FLX S

2

EN54, NEO, NOVA

FLX M

3

NEO, NOVA

FLX L

3

19 rack module holder

4U

8

[a] Korttien/lisävarusteiden määrä, joka mahtuu koteloon, on kokonaismäärä, joka mahtuu koteloon. Elektronisia ja mekaanisia rajoituksia saattaa esiintyä.



Yhteystiedot

Taulu 33. Yhteystiedot

Osasto

Vaihde

031-340 02 30

Tuki

support@milleteknik.se

Myynti

sales@milleteknik.se

WWW

www.milleteknik.se

Osoite

Ögärdesvägen 8B, 433 30 Partille



Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Julkaisupäivä 2026-07-09

Vaatimustenmukaisuus ja säännösten noudattaminen

Toimitusaika, takuu ja ehdot

Taulu 34. Toimitusaika, takuu ja ehdot

Toimitusaika, takuu ja ehdot

Takuuaika[a]

Tuotteella on kahden (2) vuoden takuu valmistusvirheiden varalta.

Erityiset takuuehdot

Katso myös yleiset ehdot.

Yleiset ehdot

ALEM09 poikkeuksin, katso. www.milleteknik.se/käyttöehto/

Tuki

Puhelin- ja sähköpostituki on maksutonta takuuaikana. Takuun ulkopuolisista varaosista veloitetaan maksu.

Toimitus ja varastointi

Toimitusaika[b]

3 työpäivää. Tai sopimuksella. Toimitusaika lasketaan tehtaalta, kuljetusaika lisätään.

[a] Jos laite hankitaan tukkuliikkeen tai muun jälleenmyyjän kautta, voimassa voivat olla eri takuuehdot.

[b] Suurempien tilausten toimitusaika sopimuksen mukaan.



Käyttö ja kunnossapito

Taulu 35. Käyttö

Käyttö

Tiedot

Lisätietoja

Ympäristö

Sisäympäristöluokka 1.

Käyttölämpötila (suositus)

+15°C... +25°C

Käyttölämpötila (sallittu)[a]

+5°C... +40°C

Luokka 1 standardin EN 50131-6/EN 60839-11 mukaisesti

[a] Määrittää sallitun ympäristön lämpötila-alueen, jossa tuote voi toimia vahingoittumatta. Katso myös taulukko akun kestosta.



Taulu 36. Huolto

Kyllä

Ei

Aikaväli

Lisätietoja

Huoltovapaa.



Sertifioinnit ja hyväksynnät

Taulu 37. Hyväksynnät

Täyttää

Direktiivit

CE.

CE-merkintä (EY) 765/2008 mukaisesti

RoHS

RoHS-direktiivi 2011/65/EU, mukaan lukien muutos (EU) 2015/863

EMC

EMC-direktiivi 2014/30/EU

Sähköturvallisuus (LVD)

Pienjännitedirektiivi 2014/35/EU



Ympäristötiedot

Taulu 38. Ympäristötiedot

Ympäristötiedot

J/N

Tiedot

Lisätietoja

Rakennustavarailmoitus

Kyllä, katso iBVD osoitteessa www.milleteknik.se.

-

REACH-asetus

(EY) N:o 1907/2006

Kyllä, katso DoC osoitteessa www.milleteknik.se Tuote on REACH-asetuksen (EY) N:o 1907/2006 mukainen.

Jos sarake on tyhjä, tuote ei kuulu asetuksen piiriin.

SVHC-aineet, CAS/EY

Kyllä, lyijy, 7439-92-1/231-100-4

Katso teksti iBVD osoitteessa www.milleteknik.se. Jos merkintä puuttuu.

RoHS-direktiivi (EU) 2015/863

Kyllä, katso DoC osoitteessa www.milleteknik.se

WEEE

2012/19/EU

Tuote sisältää sähkökomponentteja tai johdotuksia, ja se kuuluu sähkö- ja elektroniikkalaiteromun direktiivin (2012/19/EU) soveltamisalaan.

Jos sarake on tyhjä, tuote ei kuulu direktiivin soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen

Akkuasetus

(EU) 2023/1542

SCIP-numero

2008/98/EY

Kyllä, rekisteröity soveltuvin osin EU:n jätedirektiivin (2008/98/EY) mukaisesti.

Jos se on tyhjä, SCIP-numeroa ei tarvita.

Konfliktimineraalit

(EU) 2017/821

✗/✗/✗/✗/✔

Ei = kulta, volframi, tantaali, koboltti. Kyllä = Tina

Tina juotoksissa piirilevyissä, jotka on ostettu ruotsalaisen toimittajan kautta.

Sisältää nanomateriaaleja:

EY 1272/2008

Tuote ei sisällä nanomateriaaleja.

Ekosuunnittelu

2009/125/EY

Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan.Koska asetus voi koskea tiettyjä komponentteja, ilmoitamme asiaankuuluvat tiedot helpottaaksemme asiakkaan valintaa.[a]

Konedirektiivi

2006/42/EY

Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivissä (2006/42/EY) tarkoitettu kone.

Korvautuu koneasetuksella (EU) 2023/1230, jota sovelletaan vuodesta 2027 alkaen.

Tuote on suunniteltu pitkäikäiseksi, mikä vähentää ympäristövaikutuksia. Käytöstä poistetut tuotteet on toimitettava kierrätykseen.

[a] Valmiustilan kulutus ja teho.



soptunna_atervinning.ai

Valmistaja ja alkuperämaa

Taulu 39. Valmistaja ja alkuperämaa

Valmistaja[a]

Milleteknik AB

Tullinimike

850444095[b]

Alkuperämaa

Ruotsi

[a] Valmistaja on tuotteeseen merkitty tavaramerkki, riippumatta siitä, mitä tässä tuoteselosteessa on mainittu.

[b] Tarkista viennin/tuonnin osalta tulliasiamiehellä/tullilaitokselta; vaihtoehtoinen luokitus 85044055 voi tulla soveltuvaksi, jos tuote arvioidaan akkulaturiksi.



Liite

Kelpoisuusvaatimukset, asennus

Kelpoisuusvaatimukset vaihtelevat maittain. Taulukossa esitetään yhteenveto kansallisesta vaatimuksesta, joka koskee laitteiden kiinteää asennusta ja liitäntää pistorasiaan.

Tuotteen toissijaisella puolella olevat vaihtoehdot, kuten 12 V, 24 V tai 48 V DC, on kytketty vastaavien ohjeiden mukaisesti. Tuotteen verkkoyhteyttä koskevat työt on suoritettava kansallisten kelpoisuusvaatimusten mukaisesti

Taulu 40. Pätevyysvaatimukset maittain. Koskee vain tämän tuotteen kiinteää asennusta sähköverkkoon.

Asennuksen pätevyysvaatimukset

Kiinteä asennus (230 V)

Pistotulppaliitäntä

Lisätietoja

Ruotsi

Kiinteän asennuksen saa suorittaa sähköalan ammattilainen valtuutetun sähköurakoitsijan valvonnassa (Sähköturvallisuuslaki SS 436 40 00). Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä.

Norja

Pätevyysvaatimus koskee myös kiinteästi asennettuja laitteita, joissa on pistorasia. (400 NEK, DSB.)

Suomi

Pistotulppaliitännän saa kytkeä ilman sähköalan pätevyyttä. (Tukes, SFS 6000.)

Tanska

Pistoke voidaan kytkeä ilman lupaa. Sikkerhedsstyrelsen (Turvallisuusvirasto)

Saksa

Kaikki kiinteät asennukset edellyttävät VDE 0100 -standardin mukaista pätevää sähköasentajaa. Pistokkeet voidaan kytkeä ilman lupaa, mutta vain henkilö, jolla on sähkötekniikkaan perehdytetty henkilö (”Elektrotechnisch unterwiesene Person”).



Vertailutaulukko: EN 50130-5 mukaiset ympäristöluokat (viitataan standardissa EN 50131-6)

Taulu 41. Vertailutaulukko: EN 50130-5 -standardin mukaiset ympäristöluokat

Luokka

Tyyppi

Lämpötila-alue

Ympäristöluokka 1

Lämmitetyt sisätilat (esim. toimistot, asunnot)

+5°C... +40°C

Ympäristöluokka 2

Sisätilat (esim. varastot, porraskäytävät; ei lämmitystä).

-10 °C... +40 °C

Ympäristöluokka 3

Suojattu ulkotila.

-25° C...+50° C

Ympäristöluokka 4

Yleinen ulkotila

-25° C...+60° C



Tietoja näistä tiedoista

Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta.

Julkaisupäivä 2026-07-09
