Installasjon og igangkjøring

Instruksjoner for installasjon og igangkjøring.

Produktidentifikasjon

Tabell 1. Betegnelse, delenummer og E-nummer (SE)

Betegnelse

Varenr.

E-nummer (SE)

8 Utgangsmodul PTC CTRL

A-FU122408OP03LM01

52 137 79

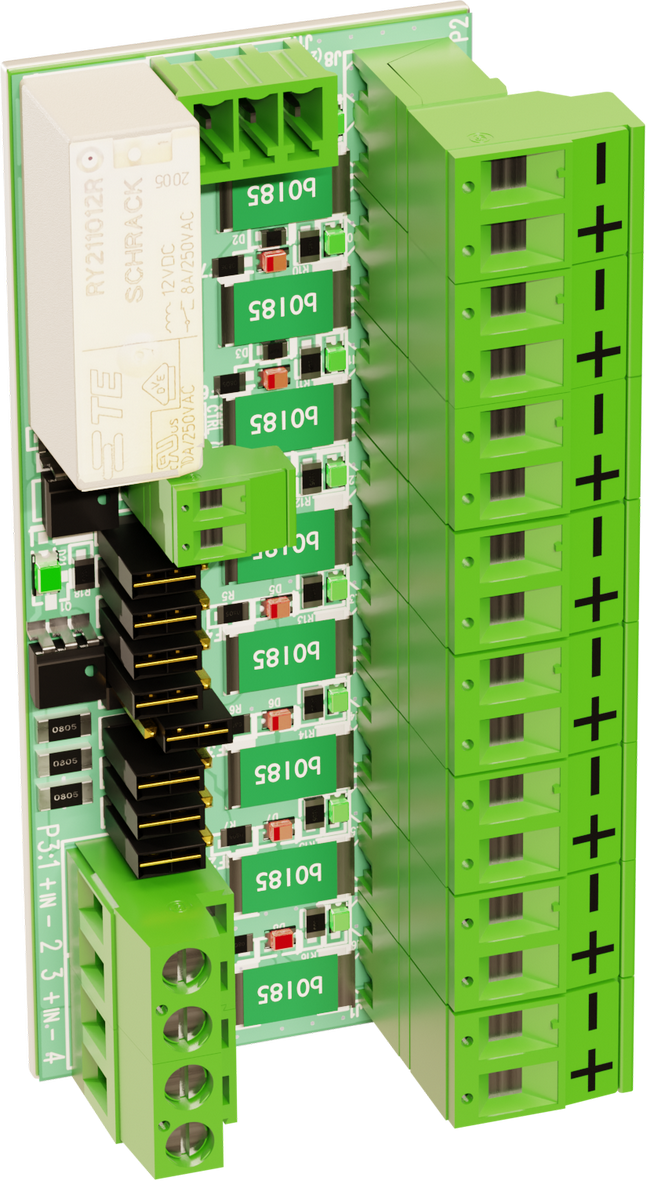

Produktbilde


Hvis

Frafallskort med åtte utganger beskyttet av PTC sikringer. Beskytter elektriske kretser mot overstrøm og kortslutning Hver utgang kan stilles inn til kontrollerbar/ikke-kontrollerbar individuelt via jumper.

Viktig

Maksimal belastning per utgang er 1,85 A. All strøm for hele brettet er maks: 10 A.

Hva er en PTC-sikring?

En PTC-sikring, hvor "PTC" står for "Positiv temperaturkoeffisient," er en type termisk sikring eller overstrømsbeskyttelse. Disse sikringene brukes til å beskytte elektriske kretser mot overstrøm og kortslutning.

Kort beskrivelse


[sv] Kortet kan drivas med 12 V eller 24 V. Utgångsspänningen är alltid samma som ingångsspänningen (12 V in = 12 V ut, 24 V in = 24 V ut).

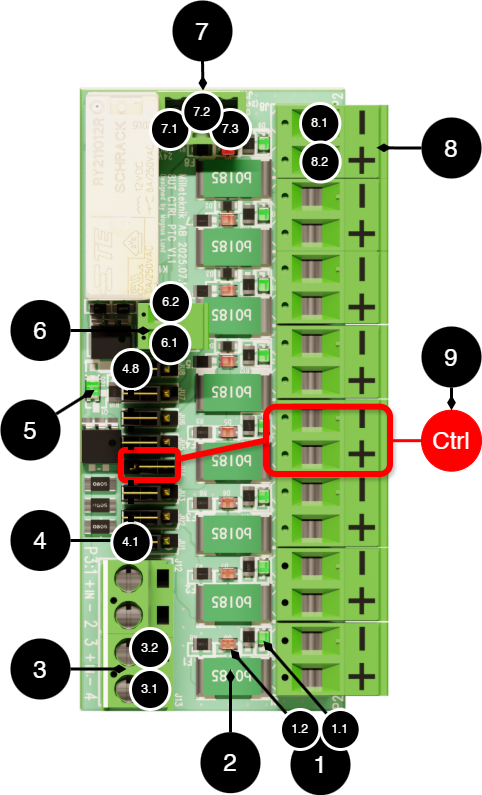

Tabell 2. [sv] Kretskortöversikt

[sv] Nr

[sv] På Kretskort

[sv] Förklaring

1

-

[sv] LED för status på PTC-säkring.

1.1

[sv] D6-D9

[sv] LED lyser grönt vid normal drift.

1.2

[sv] D1-D8

[sv] LED lyser rött när säkringen löser ut och släcks automatiskt när säkringen återgår till normalläge. Se [sv] Återställning av PTC-säkring.

2

[sv] F1-F8

[sv] PTC-säkring

3

[sv] P3

[sv] Inkommande matningsspänning

3.1

[sv] P3:4

[sv] -

3.2

[sv] P3:3

[sv] +

4, 4.1-4-8

[sv] JU1-JU8

[sv] Byglar för att välja vilken utgång som ska prioriteras. Exempel: om bygel JU4 är monterad på de två yttre stiften styrs den av Ctrl.

5

[sv] D21

[sv] LED lyser grönt när styrning är aktiv.

6

[sv] J9

[sv] Anslutning för extern (ctrl+) styrning av kortet.

6.1

[sv] CTRL

[sv] Ctrl-anslutning ska kopplas till jord för att aktivera styrning av utgångar som är inställda som styrda.

6.2

[sv] (NC)

[sv] Jord, används för Ctrl-anslutningen när styrning ska aktiveras.

7

[sv] J11

[sv] Inverterar styrningsfunktionen. Kontaka support om denna funktion behövs.

7.1

[sv] 24V (0V)

7.2

-

7.3

[sv] 0V (24V)

8

[sv] P2

[sv] Last ut.

8.1

[sv] 8 Load -

[sv] - ut.

8.2

[sv] 8 Load +

[sv] + ut.

[sv] 9 (exempel, styrning)

-

[sv] Exempel på styrning: För att styra utgång 4 måste bygel JU4 monteras på de yttre två stiften på stiftlisten, (se punkt 4.4). Utgången styrs sedan via Ctrl-anslutningen (punkt 6).



Tips

[sv] CTRL: Styrande funktion, brytande funktion.

[sv] Byglar

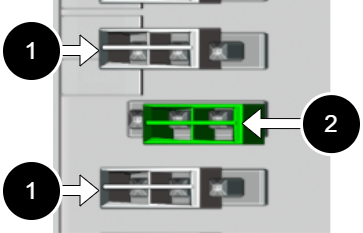

[sv] Byglarna ska monteras i något av de två lägena på den treradiga stiftlisten.

Tabell 3. [sv] Byglar

[sv] Nr

[sv] Förklaring

[sv] Funktion

1

[sv] Bygel på de yttre stiften.

[sv] Utgång aktiv, utan styrning.

2

[sv] Bygel på de inre stiften.

[sv] Utgång styrs med Ctrl-signalen.



Obs

[sv] Om bygel saknas på stift finns ingen spänning på +, vilket gör att utgången är avstängd.

[sv] Hur styrning fungerar


[sv] Grundfunktion: Kontrollingången (CTRL) kan anslutas till en extern brytare eller reläutgång för att styra valda utgångar.

[sv] Konfiguration:

  • [sv] Välj vilka utgångar som ska vara styrbara genom att montera byglar (JU1-JU8, se punkt 4 i kretskortöversikten).

  • [sv] Anslut CTRL och GND enligt schema.

Tabell 4. [sv] Funktion

[sv] Funktion

[sv] Förklaring

[sv] CTRL kopplad till GND (jord):

[sv] Styrda utgångar aktiveras (spänning på utgångarna).

[sv] CTRL frånkopplad från GND:

[sv] Styrda utgångar inaktiveras (ingen spänning på utgångarna).

[sv] Ostyrda utgångar (bygel på de inre stiften) har alltid spänning.



[sv] Användningsexempel:

  • [sv] Prioriterad laststyrning vid nätavbrott.

  • [sv] Fjärrstyrning av utgångar via brandlarm.

  • [sv] Tidstyrd styrning via extern timer.

  • [sv] Nödavstängning av valda utgångar.

Obs

[sv] För brandlarmsapplikationer: kortet inte certifierat tillsammans med EN54-enheter från Milleteknik.

[sv] Konfiguration av omvänd styrfunktion

[sv] Styrfunktionens beteende kan konfigureras genom att modifiera ledarbanan.

[sv] Om ledarbanan är oförändrad ges spänning vid kontrollsignal.

[sv] Om ledarbanan är bortskrapad upphör funktionen, den kan dock återställas genom att bygla 7.2-7.3. För omvänd funktion bygla: 7.1 och 7.2.


[sv] Instruktioner:

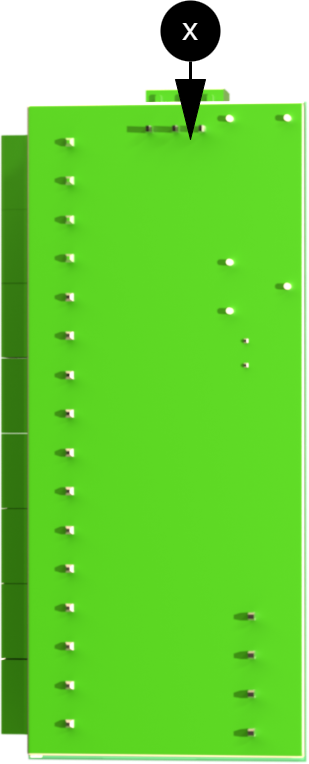

  1. [sv] Skrapa bort ledarbanan mellan 7.2 och 7.3, använd sedan plinten och jumpra 7.1 och 7.2 (eller 7.2 och 7.3 för ordinarie funktion). Funktionen kan då växlas med en extern brytare.

Tips

[sv] Använd skalpell. Undvik att skada angränsande banor.

Tabell 5. [sv] Konfiguration av styrfunktion

[sv] Metod

[sv] Ledarbana 7.2-7.3

[sv] Jumper på plint

[sv] Styrda utgångar i normalläge (CTRL ej aktiv)

[sv] Standard (från fabrik)

[sv] Hel

[sv] Behövs ej.

[sv] Spänning av, (slutande).

[sv] Växlingsbar funktion

[sv] Bortskrapad

[sv] Jumpra 7.2-7.3

[sv] Spänning av, (slutande).

[sv] Växlingsbar funktion

[sv] Bortskrapad

[sv] Jumpra 7.1-7.2

[sv] Spänning på, (brytande).



[sv] Återställning av PTC-säkring

[sv] LED (1.2) lyser rött när säkringen löser ut och släcks automatiskt när säkringen återgår till normalläge. Säkringen återställs genom att bryta spänningen på lastutgången genom någon av dess åtgärder:

  • [sv] Koppla bort last.

  • [sv] För styrd utgång kan kontrollsignalen användas för återställning.

  • [sv] För ostyrd utgång: Bryt matningsspänningen.

Installasjon i batteribackup

Hvis kortet leveres montert i en plastbrakett (DIN-adapter), er det bare å klemme kortet inn i sporene i huset.

Monter kortet i et hvilket som helst kortspor i kabinettet, la det være god plass til kabler.

Viktig

Monter kortet før innskruing av kabling eller igangkjøring.

VMC 2026 edition

Brev

Forklaring

Kommentar

A

Valgfritt kort

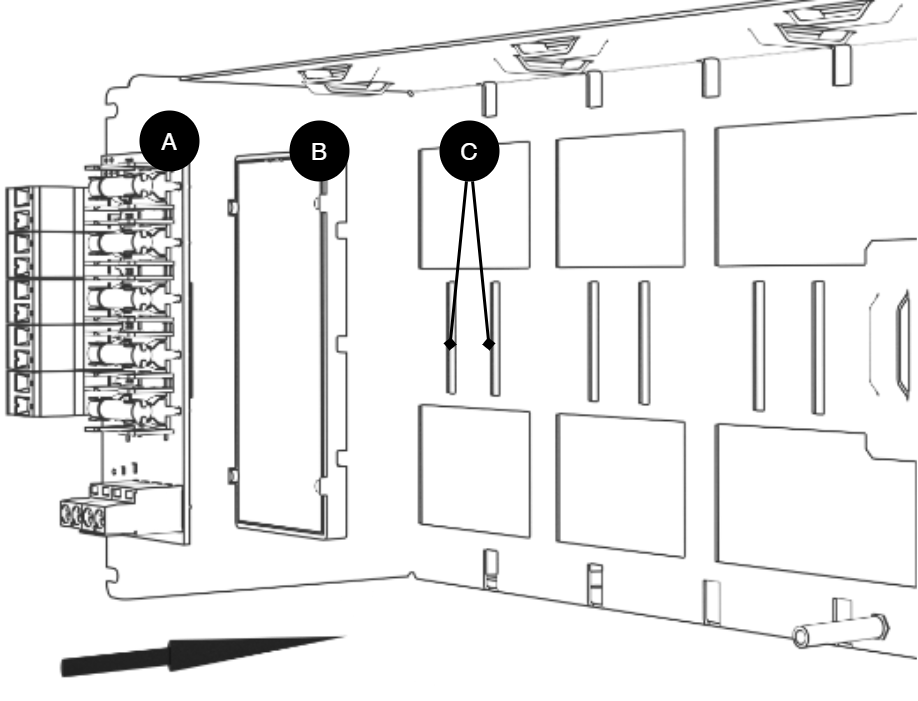

Opsjonskort kommer montert på plastbrakett fra fabrikk, har det løsnet? Klikk det tilbake på plass før du monterer brettet.

B

Plastbrakett

Det er kroker på plastbraketten for å feste til spor i platen.

C

Plass for plastbrakett

Spor i metallplate.

Koble 8 utgangsmodul PTC til hovedkortet: CEO 3 v5

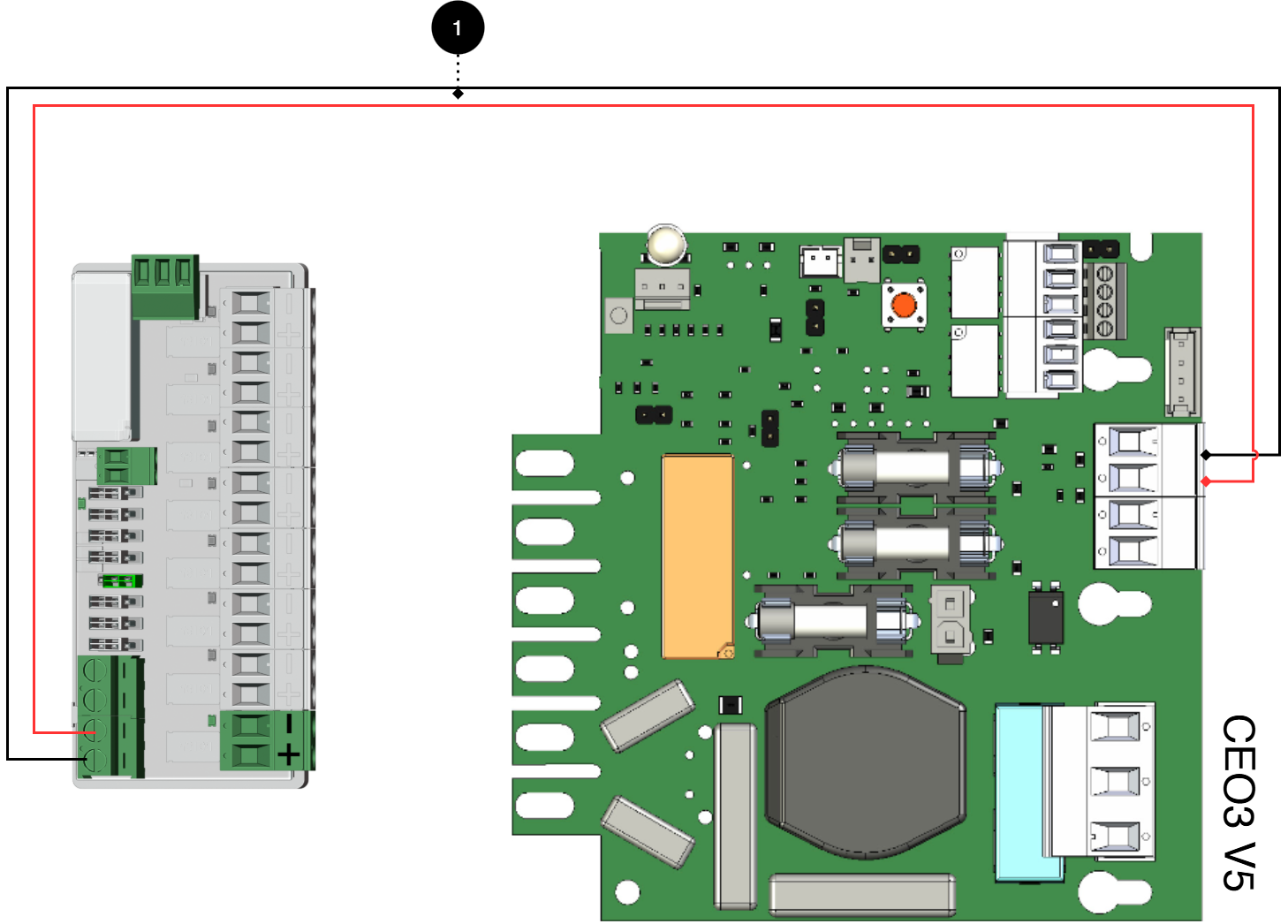

Figur 1. Koble til kortet som vist på bildet

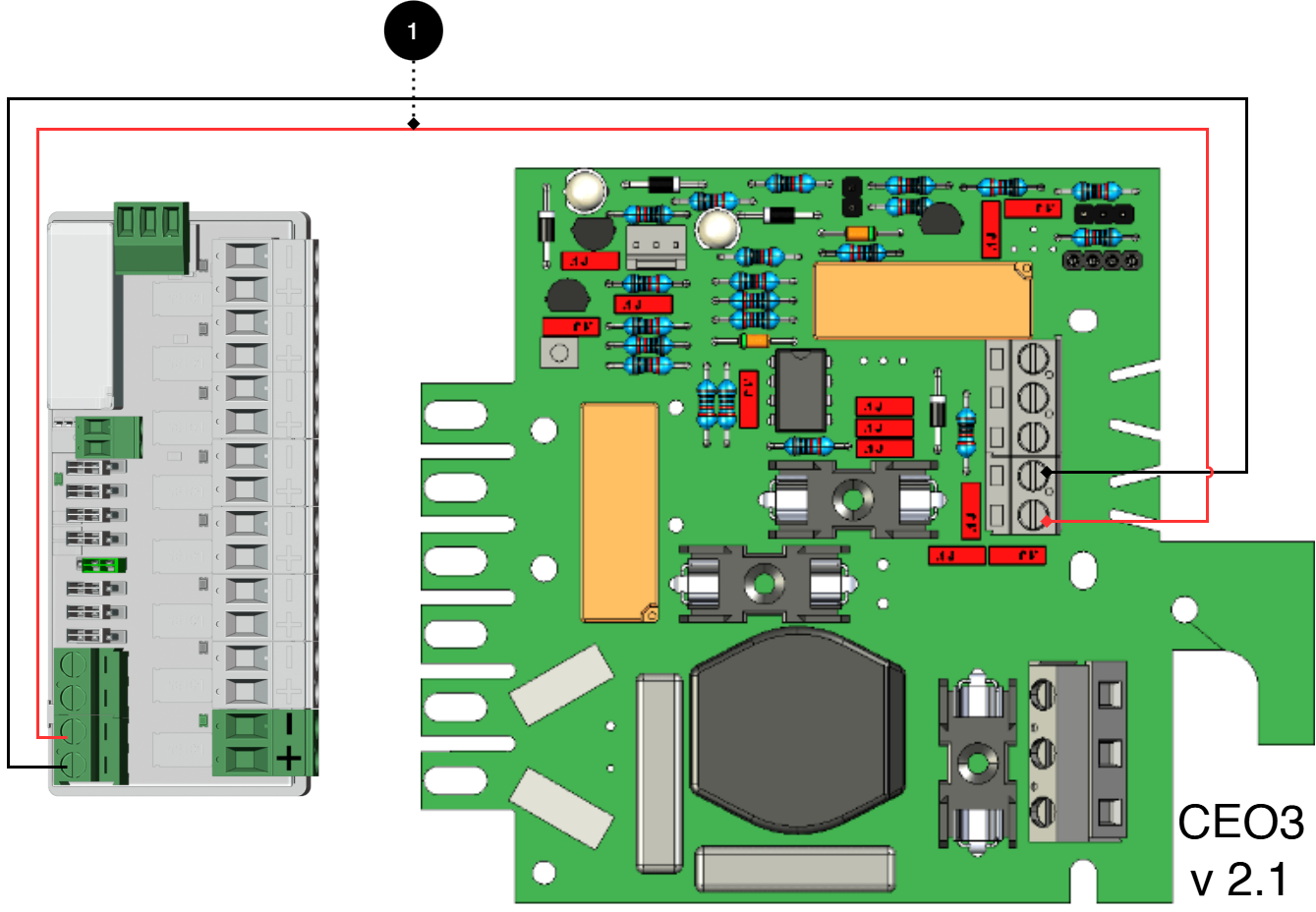

Koble til kortet som vist på bildet

+ og - fra belastning på hovedkortet er koblet til + og - på opsjonskortet.



Koble til strømforsyningen

Koble til strøm (24 V) fra batteribackupens belastningsutgang til kortets 24 V-inngang.

Tilkobling av last

Koble lastkabling til P2:1-8 på sikringsmodul for prioritert last.

Viktig

Maksimal belastning per utgang er 1,85 A. All strøm for hele brettet er maks: 10 A.

Tabell 6. Tilkoblinger fra batteribackup til sikringskort

Nei

Tilkoblinger

8 Output module PTC CTRL

Hovedkort

1

Strømforsyningstilkobling:

P1:1-4

Valgfri belastningsutgang



Koble 8 utgangsmodul PTC til hovedkortet: CEO3 v 2.1

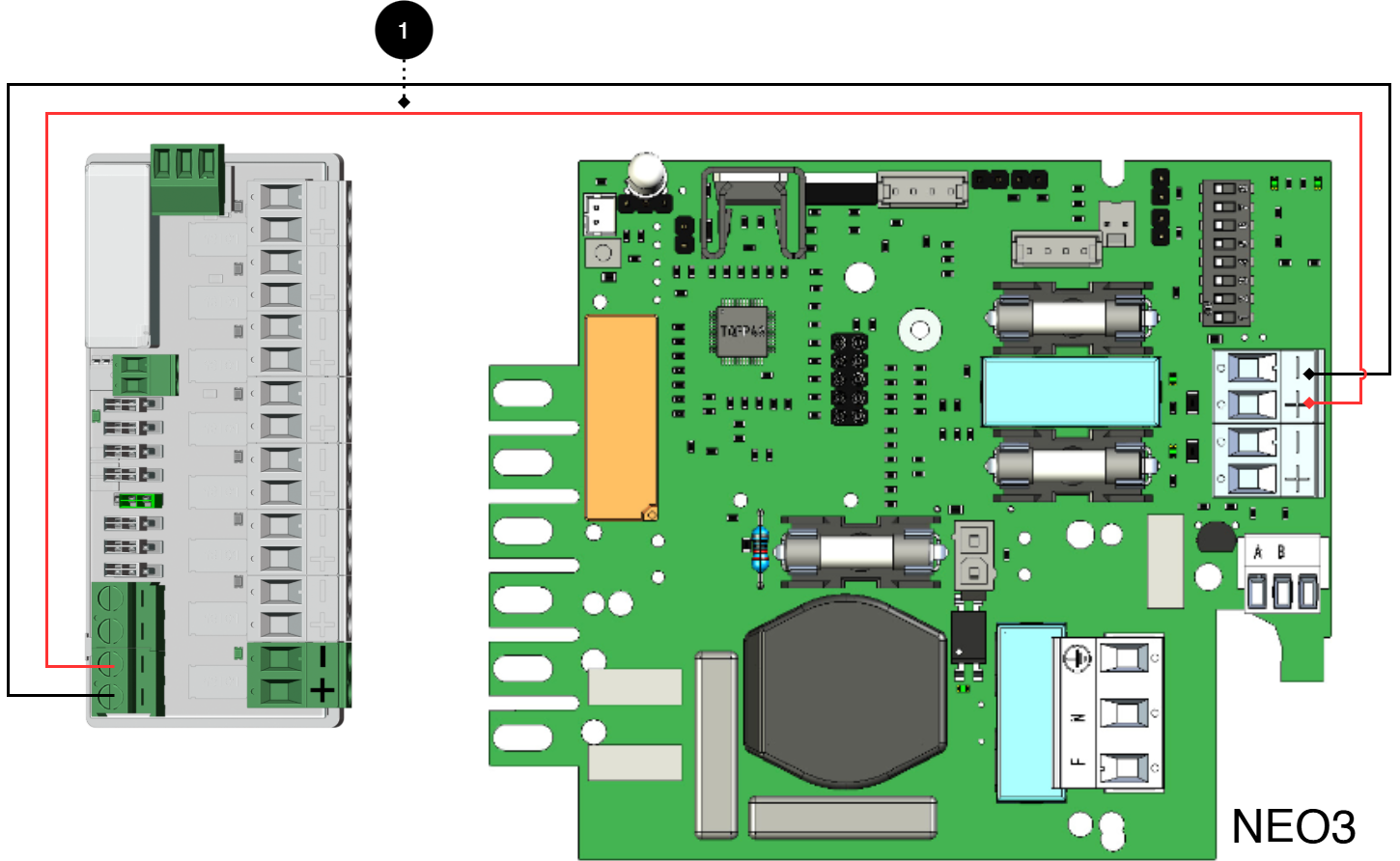

Figur 2. Koble til kortet som vist på bildet
Koble til kortet som vist på bildet

+ og - fra belastning på hovedkortet er koblet til + og - på opsjonskortet.



Koble til strømforsyningen

Koble til strøm (24 V) fra batteribackupens belastningsutgang til kortets 24 V-inngang.

Tilkobling av last

[sv] Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Viktig

Maksimal belastning per utgang er 1,85 A. All strøm for hele brettet er maks: 10 A.

Nei

Tilkoblinger

8 Output module PTC CTRL

Hovedkort

1

Strømforsyningstilkobling

P1:1-4

Valgfri belastningsutgang.

Koble 8 utgangsmodul PTC til hovedkortet: CEO 3 v5

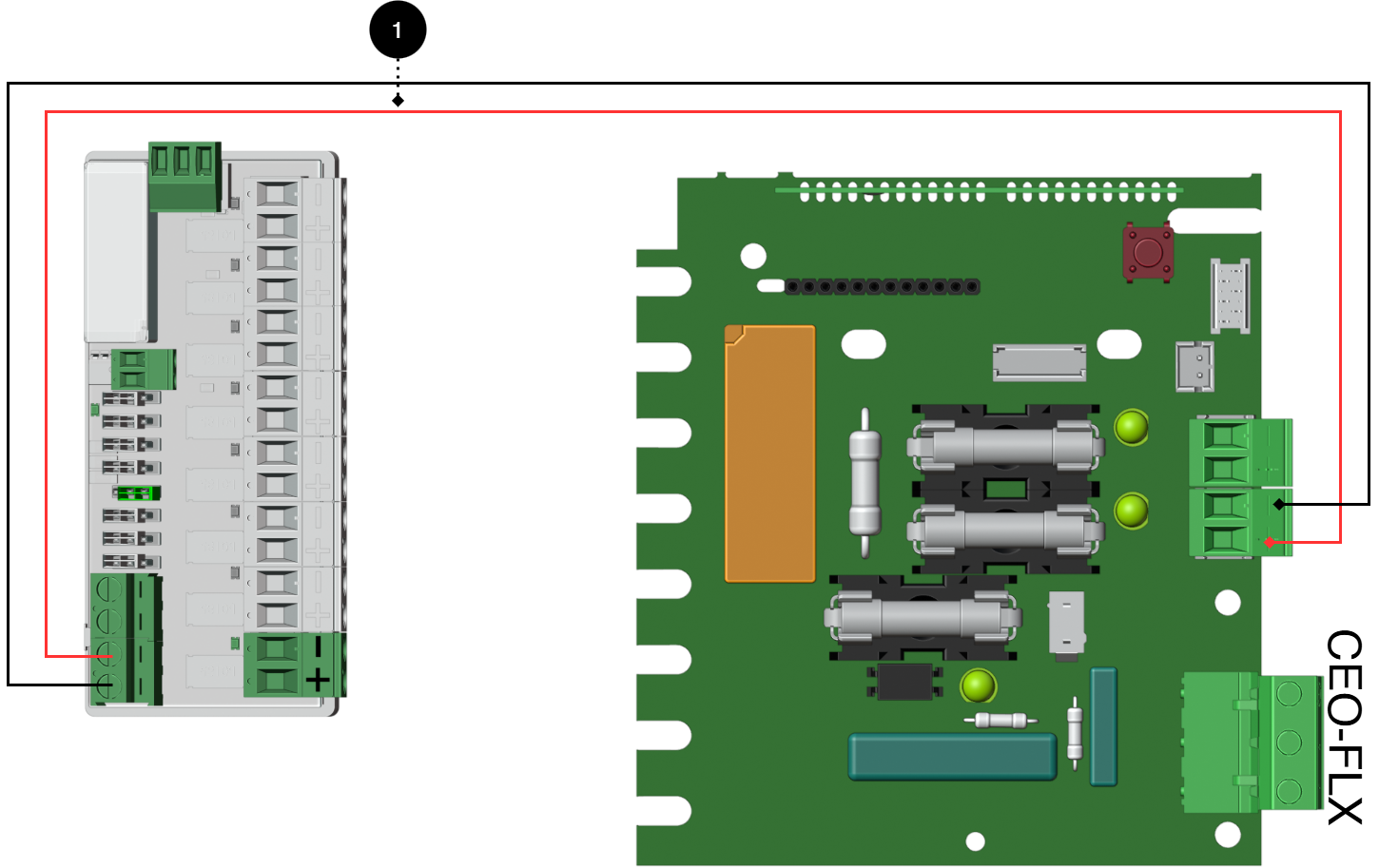

Figur 3. Koble til kortet som vist på bildet

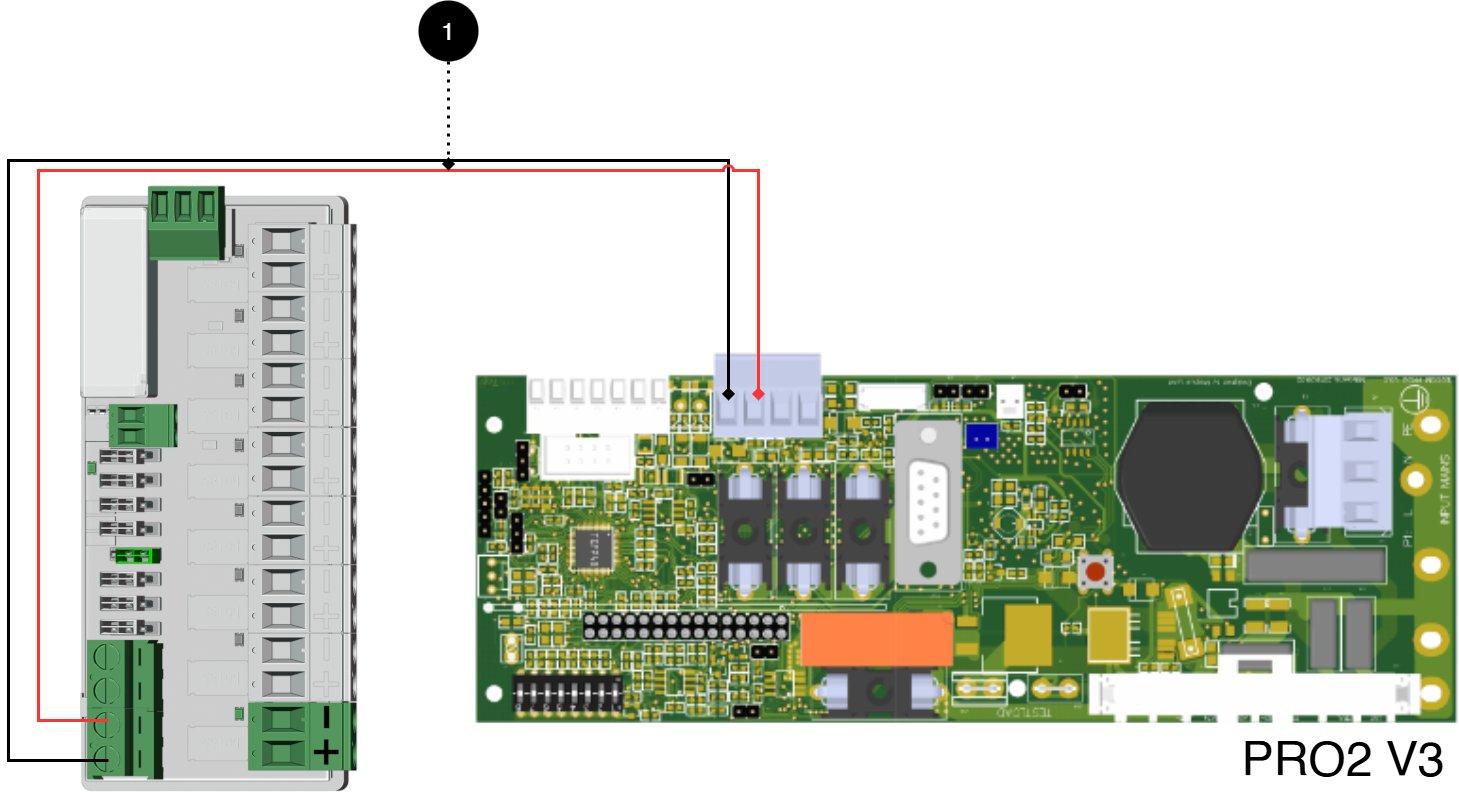

Koble til kortet som vist på bildet

+ og - fra belastning på hovedkortet er koblet til + og - på opsjonskortet.



Koble til strømforsyningen

Koble til strøm (24 V) fra batteribackupens belastningsutgang til kortets 24 V-inngang.

Tilkobling av last

Koble lastkabling til P2:1-8 på sikringsmodul for prioritert last.

Viktig

Maksimal belastning per utgang er 1,85 A. All strøm for hele brettet er maks: 10 A.

Tabell 7. Tilkoblinger fra batteribackup til sikringskort

Nei

Tilkoblinger

8 Output module PTC CTRL

Hovedkort

1

Strømforsyningstilkobling:

P1:1-4

Valgfri belastningsutgang



Koble 8 utgangsmodul PTC til hovedkortet: PRO1, 15 A - 25 A

Figur 4. Koble til kortet som vist på bildet

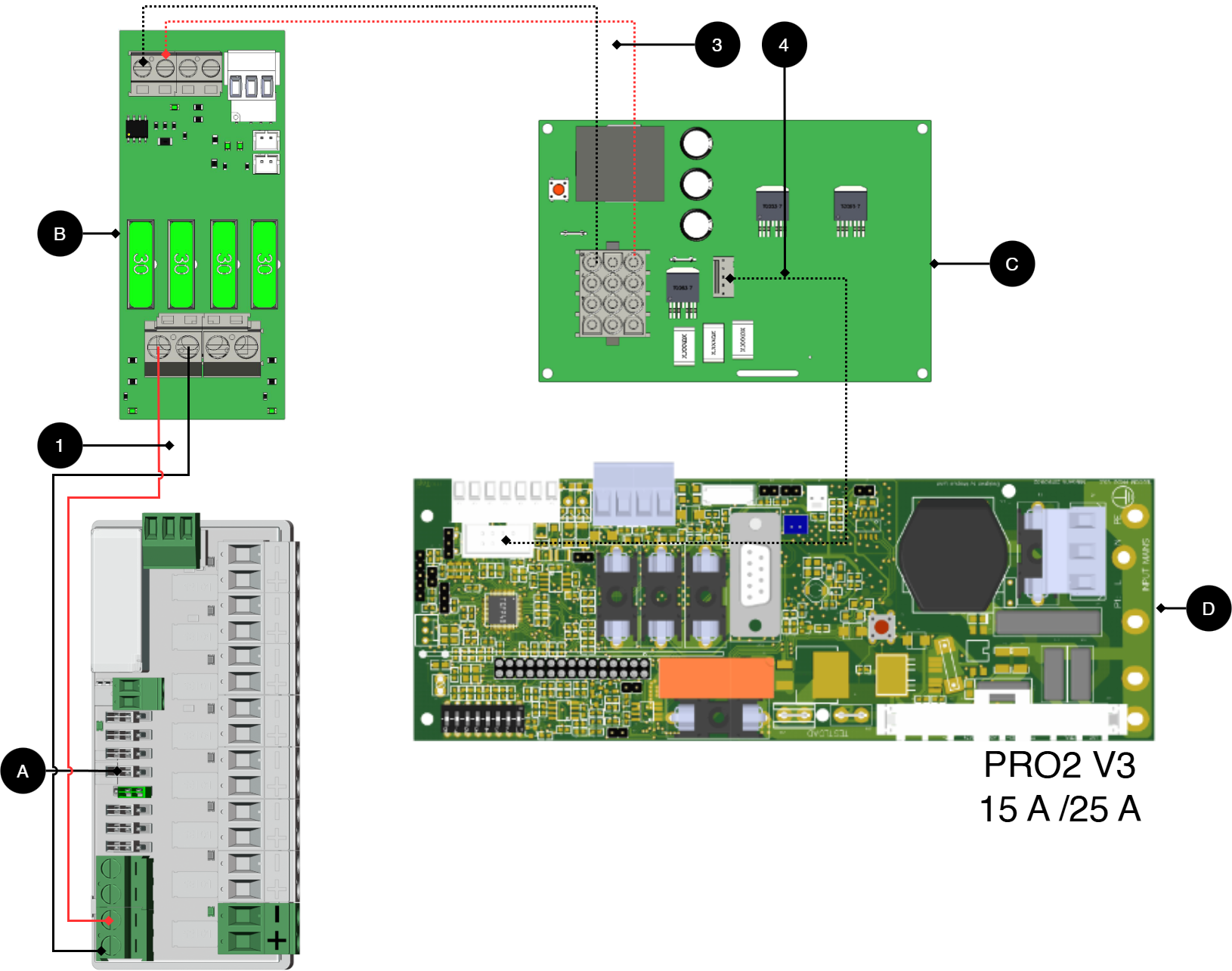

Koble til kortet som vist på bildet

+ og - fra belastning på hovedkortet er koblet til + og - på opsjonskortet.



Koble til strømforsyningen

Koble til strøm (24 V) fra batteribackupens belastningsutgang til kortets 24 V-inngang.

Tilkobling av last

Koble lastkabling til P2:1-8 på 8 utgangsmodul PTC.

Viktig

Maksimal belastning per utgang er 1,85 A. All strøm for hele brettet er maks: 10 A.

Tabell 8. [sv] Anslutningar från batteribackup till säkringskort

[sv] Nr

[sv] Kopplingar

8 Output module PTC CTRL

[sv] Moderkort

1

[sv] Inkoppling strömmatning:

[sv] P3:1-4

[sv] Valfri lastutgång



Koble 8 utgangsmodul PTC til hovedkortet: PRO1, 5 A - 10 A

Figur 5. Koble til kortet som vist på bildet

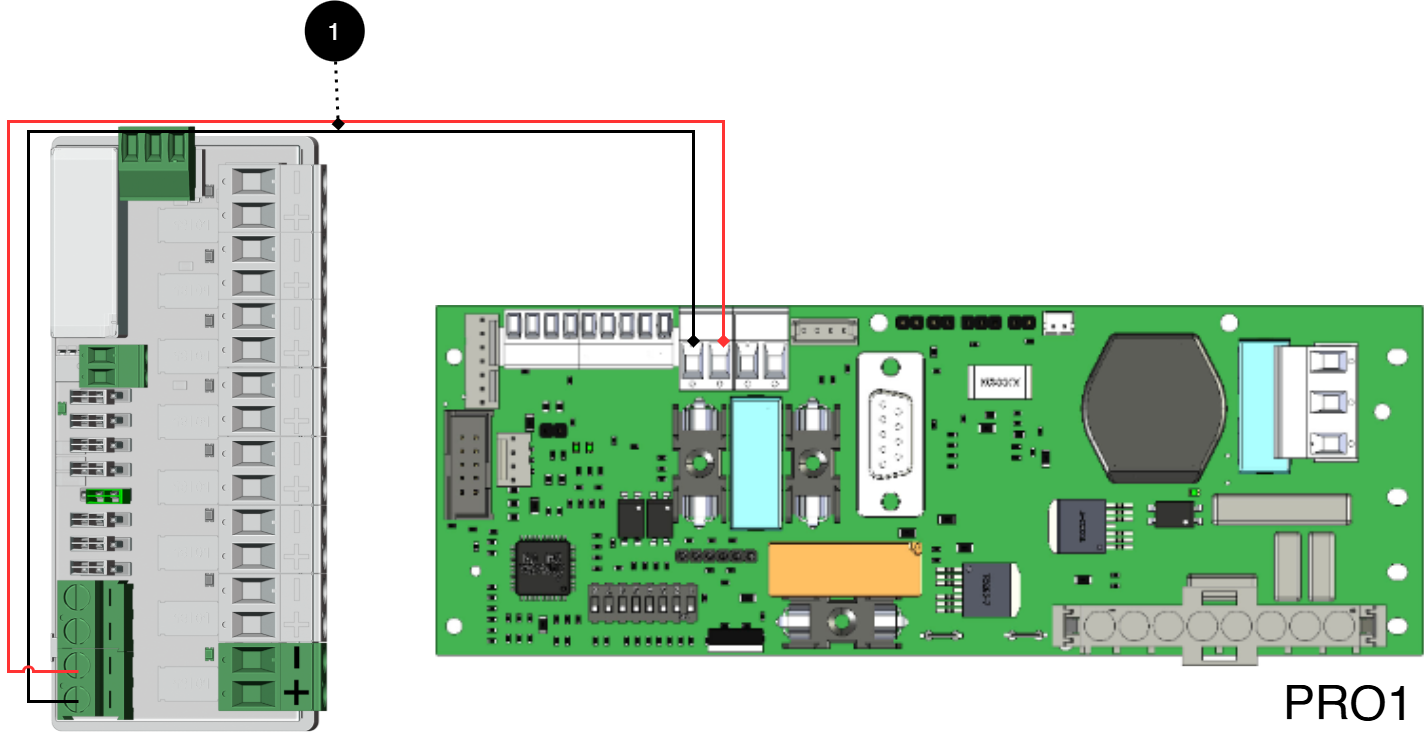

Koble til kortet som vist på bildet

+ og - fra belastning på hovedkortet er koblet til + og - på opsjonskortet.



Koble til strømforsyningen

Koble til strøm (24 V) fra batteribackupens belastningsutgang til kortets 24 V-inngang.

Tilkobling av last

Koble lastkabling til P2:1-8 på 8 utgangsmodul PTC.

Viktig

Maksimal belastning per utgang er 1,85 A. All strøm for hele brettet er maks: 10 A.

Tabell 9. Tilkoblinger fra batteribackup til sikringskort

Nei

Tilkoblinger

8 Output module PTC CTRL

Hovedkort

1

Strømforsyningstilkobling:

P1:1-4

Valgfri belastningsutgang



Koble 8 utgangsmodul PTC til hovedkortet: PRO1, 15 A - 25 A

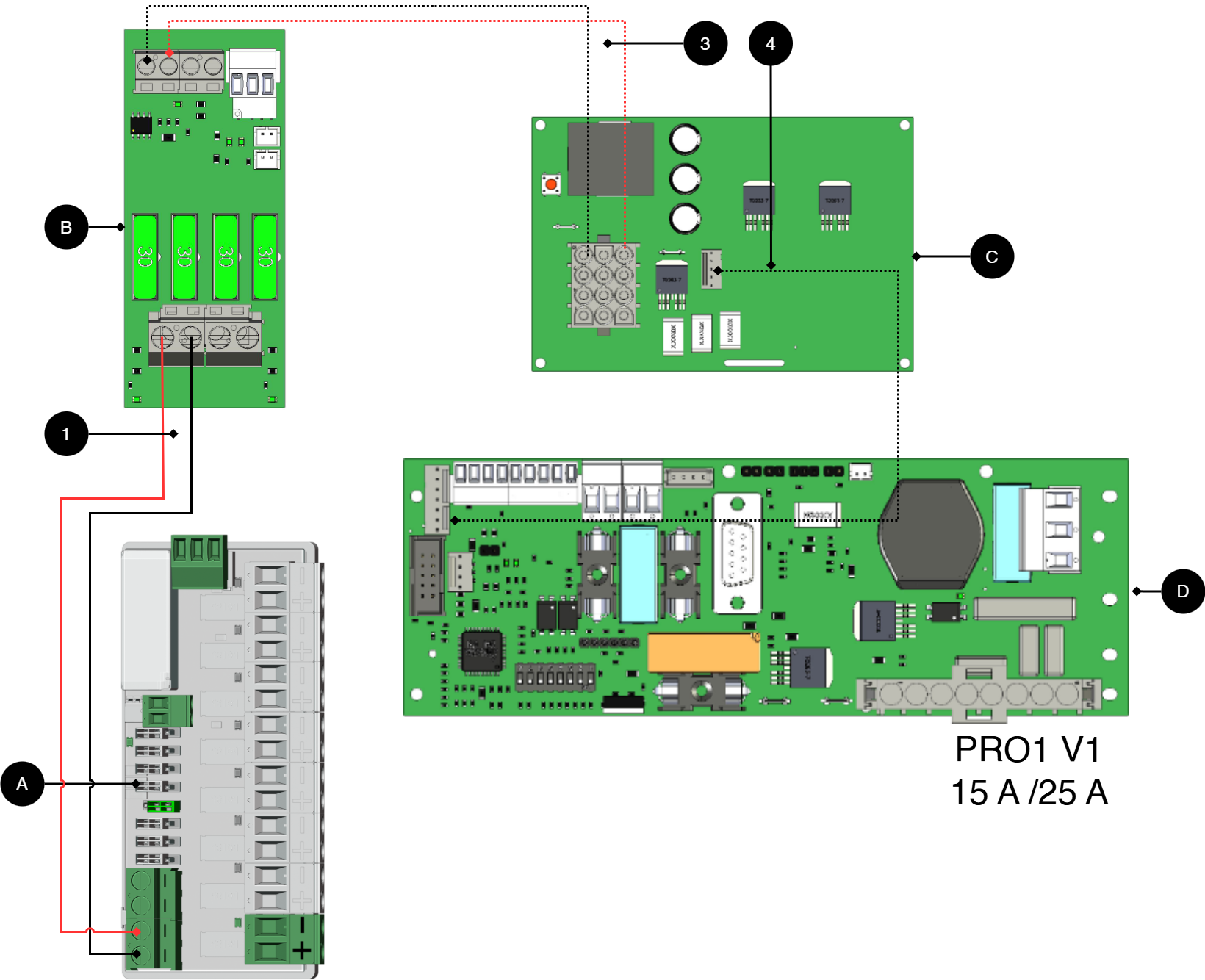

Figur 6. Koble til kortet som vist på bildet
Koble til kortet som vist på bildet

+ og - fra belastning på hovedkortet er koblet til + og - på opsjonskortet.



Koble til strømforsyningen

Koble til strøm (24 V) fra batteribackupens belastningsutgang til kortets 24 V-inngang.

Tilkobling av last

Koble lastkabling til P2:1-8 på 8 utgangsmodul PTC.

Viktig

Maksimal belastning per utgang er 1,85 A. All strøm for hele brettet er maks: 10 A.

Tabell 10. Tilkoblinger 15 A og 25 A enheter

Nei/bokstav

På kretskort (A)

Forklaring

A

8 Utgangsmoduler

Valgfritt kort.

B

2 Utgangsmodul

Kort for tilkobling av last og strømforsyning til 8 Outoput module PTC.

C

Effektkort

Tilgjengelig i 15 A og 25 A enheter.

D

PRO1

Hovedkort i batteribackup.

1

P1:1-4

Koble til strømforsyningen 8 Outoput module PTC fra (B).

3, 4, 5

-

Intern strømforsyning og kommunikasjon mellom kort.



Koble 8 utgangsmodul PTC til hovedkortet: PRO2 v3, 5 A - 10 A

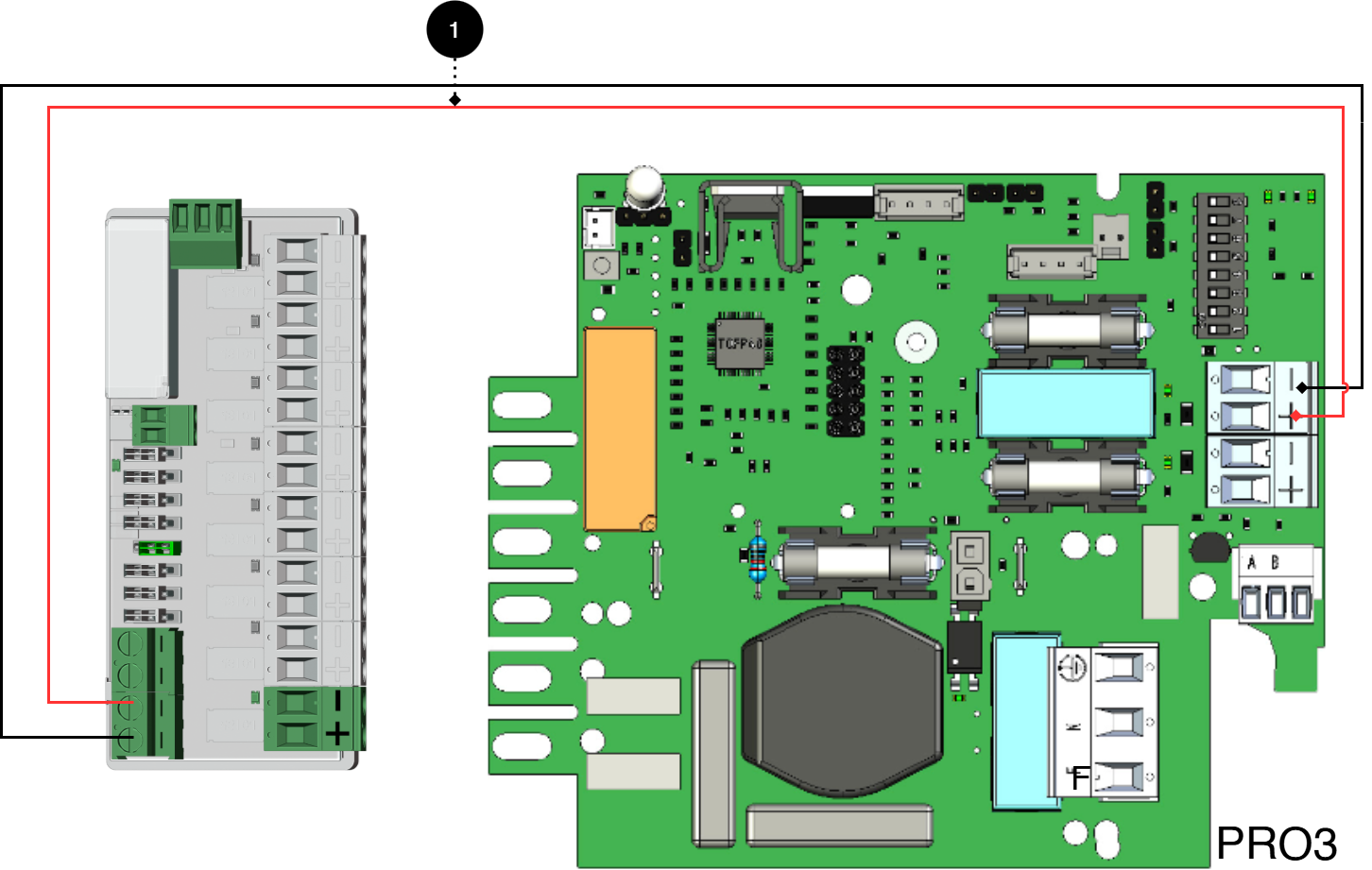

Figur 7. Koble til kortet som vist på bildet.
Koble til kortet som vist på bildet.

+ og - fra belastning på hovedkortet er koblet til + og - på opsjonskortet.



Koble til strømforsyningen

Koble til strøm (24 V) fra batteribackupens belastningsutgang til kortets 24 V-inngang.

Tilkobling av last

[sv] Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Viktig

Maksimal belastning per utgang er 1,85 A. All strøm for hele brettet er maks: 10 A.

Tabell 11. Tilkoblinger fra batteribackup til sikringskort

Nei

Tilkoblinger

8 Output module PTC CTRL

Hovedkort

1

Strømforsyningstilkobling:

P1:1-4

Valgfri belastningsutgang.



Koble 8 utgangsmodul PTC til hovedkortet: PRO2 v3 15 A - 25 A

Figur 8. Koble til kortet som vist på bildet
Koble til kortet som vist på bildet

+ og - fra belastning på hovedkortet er koblet til + og - på opsjonskortet.



Koble til strømforsyningen

Koble til strøm (24 V) fra batteribackupens belastningsutgang til kortets 24 V-inngang.

Tilkobling av last

[sv] Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Viktig

Maksimal belastning per utgang er 1,85 A. All strøm for hele brettet er maks: 10 A.

Tabell 12. Tilkoblinger 15 A og 25 A enheter

Nei/bokstav

På kretskort (A)

Forklaring

A

8 Output module PTC CTRL

Valgfri plassering.

B

2 Utgangsmodul

Kort for tilkobling av last og strømforsyning til 8 Outoput module PTC.

C

Effektkort

Tilgjengelig i 15 A og 25 A enheter.

D

PRO2 v3

Hovedkort i batteribackup.

1

P1:1-4

Koble fra strømforsyningen 8 Outoput module PTC (B).

3, 4

-

Intern strømforsyning og kommunikasjon mellom kort.



Koble 8 utgangsmodul PTC til hovedkortet: PRO3 5 A - 10 A

Figur 9. Koble til kortet som vist på bildet.
Koble til kortet som vist på bildet.

+ og - fra belastning på hovedkortet er koblet til + og - på opsjonskortet.



Koble til strømforsyningen

Koble til strøm (24 V) fra batteribackupens belastningsutgang til kortets 24 V-inngang.

Tilkobling av last

[sv] Anslut lastkablage till P2:1-8 på 8 Output module PTC CTRL.

Viktig

Maksimal belastning per utgang er 1,85 A. All strøm for hele brettet er maks: 10 A.

Tabell 13. Tilkoblinger fra batteribackup til sikringskort

Nei

Tilkoblinger

8 Output module PTC CTRL

Hovedkort

1

Strømforsyningstilkobling:

P3:1-4

Valgfri belastningsutgang.



Tilkobling av ytterligere 8 utgangsmoduler PTC

Tabell 14. Tilkobling av tilleggskort

Brev / Nei

Forklaring

På kortet

A

8 Output module PTC CTRL.

-

B

8 Output module PTC CTRL.

-

C

Hovedkort, kan variere med konfigurasjonen.

-

1 A

Strømforsyning til 1B fra 1A.

P1:1-+2

1 B

Strømforsyning til 1B fra hovedkort.

P1:3-4



Tabell 15. Tilkobling, skjematisk diagram

Brev / Nei

Forklaring

X1

Valgfritt kort 1

X2

Valgfritt kort 2

X3

Hovedkort



Produktblad - Tekniske data

Produktblad - strømforsyning fra Milleteknik

Produktbilde


Artikkelinformasjon

Tabellen viser produktets navn, delenummer og e-postnummer

Produktidentifikasjon
Tabell 16. Betegnelse, delenummer og E-nummer (SE)

Betegnelse

Varenr.

E-nummer (SE)

8 Utgangsmodul PTC CTRL

A-FU122408OP03LM01

52 137 79



Teknisk beskrivelse

Avbestillingskort med åtte termisk beskyttede utganger. Brettet beskytter elektriske kretser med PTC-sikringer som automatisk bryter strømmen i tilfelle overbelastning og tilbakestiller når overbelastningen opphører. Hver utgang kan styres individuelt via jumper. Kortet fungerer med både 12 V DC og 24 V DC.

Tabell 17. Raske fakta

Raske fakta

Forsyningsspenning (V)

27,3 V DC (24 V DC) eller 13,6 V DC (12 V DC)

Spenning ut (V)

27,3 V DC (24 V DC) eller 13,6 V DC (12 V DC)[a]

Strømutgang (A), maks belastningsstrømutgang.

1,85 A per utgang[b]

Tilbehør til

Utendørs kabinetter.

[a] Enheten er ikke utstyrt med noen DC/DC-omformer. Utgangsspenningen tilsvarer derfor inngangs

[b] Holdestrøm 2,7 A



Bruksområder

Tabell 18. Bruksområder

Bruksområder

Ja

Nei

Når ytterligere lastutganger er nødvendig. Monteres i kompatibel strømforsyning

Evne til å slå av ubeskyttet belastning i tilfelle nettverksbrudd.



Elektriske data

Tabell 19. Elektriske data

Elektriske data

Forsyningsspenning

27,3 V DC (24 V DC) eller 13,6 V DC (12 V DC)

Standby-forbruk

0,48 W, 0,96 W hvis CTRL er aktiv.

Spenning ut

27,3 V DC (24 V DC) eller 13,6 V DC (12 V DC)[a]

Nåværende (A)[b]

1,85 A per utgang[c]

Inngangskontroll

Inngangsdrivspenning, (12 V)

Maks strøm, helpensjon

10A

[a] Enheten er ikke utstyrt med noen DC/DC-omformer. Utgangsspenningen tilsvarer derfor inngangs

[b] Strømuttak/belastning er spesifisert som maks, normal strømutgang skal være 80% av maks.

[c] Holdestrøm 2,7 A



Tabell 20. sikringer

sikringer

Elektronisk lastsikring (PTC)

PTC utlades ved ca. 3,4 A



Tabell 21. Trykte kretskort og egenforbruk

Kretskort

Selvforbruk

Annet. info

8 Utgangsmodul PTC CTRL

20 mA

40 mA med CTRL aktiv.



Last utganger

Tabell 22. Last utganger

Last utganger

Antall lasteutganger

8



Alarm og beskyttelse

Tabell 23. Alarmer

Alarmer

Ja

Nei

Bryterrelé

Forsyningsspenningsutgang ved styresignal.



Tabell 24. Alarm og beskyttelse

Alarm og beskyttelse

Ja

Nei

Overbelastningsbeskyttelse/Overspenningsvern



Kommunikasjon og indikasjoner

Tabell 25. Kommunikasjon og indikasjoner

Kommunikasjon og indikasjoner

Ja

Nei

Annet. info.

Kommunikasjon

Alarmtilbakemelding til strømforsyning

Indikatorer/lysdioder

LED på kretskort.



Innkapsling og mekanikk

Tabell 26. Innkapsling og mekanikk

Innkapsling og mekanikk

Type

Trykt kretskort, produktet har ikke kabinett



Montering, installasjon og kvalifikasjonskrav

Tabell 27. Montering

Montering

Ja

Nei

I produktet (valgfritt montert i kompatibelt produkt).



Tabell 28. Installasjon

Installasjon

Ja

Nei

Installert i produktet.



Informasjon om dimensjoner, vekt og emballasje

Tabell 29. Mål

Dimensjoner, (BxHxD).

Dimensjoner med emballasje[a]

30 x 40 x 89 mm

100 x 210 x 155 mm

[a] Dimensjoner (BxHxD) på produkt og emballasje kan variere, dette skyldes at produktet kan ligge andre steder i pakken.



Tabell 30. Vekt

Netto vekt

Vekt med emballasje

0,1 kg

0,2 kg



Tabell 31. Emballasje

Emballasje

Emballasje

Kartong og støtbeskyttelse i papp.

Mengde i pakke

1 stk.

Emballasjetype (GS1 T0137)

BX-boks.

Betingelser EUR pall

EUR-paller kan ikke stables under transport eller lagring. Stabling kan føre til skade på produkt og emballasje

Transportmiljø

Produktet må beskyttes mot kondens og direkte nedbør under transport.

Transporttemperatur (uten batteri)

−30 °C til +70 °C

Lagringsmiljø

Tørt innemiljø, beskyttet mot kondens. Relativ luftfuktighet: maks 95%, ikke-kondenserende

Lagringstemperatur uten batterier

-20° C til +60° C



Alternativet passer inn

Tabell 32. Antall kort som passer i strømforsyningen.

Produktserie

Kapslingsstørrelse

Antall kort som kan passe[a]

ECO

M, L

2,4

ECO, NEO, NOVA

FLX S

2

EN54, NEO, NOVA

FLX M

3

NEO, NOVA

FLX L

3

19 rack module holder

4U

8

[a] Antall kort/alternativer som kan passe er det totale antallet som kan passe i huset. Elektroniske og mekaniske begrensninger kan eksistere.



Kontakt

Tabell 33. Kontakt

Avdeling

Sentralbord

031-340 02 30

Støtte og tekniske problemer

support@milleteknik.se

Salg

sales@milleteknik.se

WWW

www.milleteknik.se

Adresse

Ögärdesvägen 8B, 433 30 Partille



Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Publiseringsdato 2026-07-09

Overholdelse og overholdelse av forskrifter

Leveringstid, garanti og vilkår

Tabell 34. Leveringstid, garanti og vilkår

Leveringstid, garanti og vilkår

Garantiperiode[a]

Produktet har to (2) års garanti mot produksjonsfeil.

Spesielle garantibetingelser

Se også generelle vilkår og betingelser.

Generelle vilkår og betingelser

ALEM09 med unntak, se: www.milleteknik.se/betingelser/

Support

Telefonstøtte og e-poststøtte i garantiperioden er gratis. For reservedeler som ikke dekkes av garantien, er det et gebyr

Levering og lager

Leveringstid[b]

3 virkedager. Eller etter avtale. Levering fra fabrikk, transporttid er lagt til.

[a] Hvis enheten kjøpes gjennom en grossist eller annen leverandør, kan andre garantibetingelser gjelde.

[b] Ved større bestillinger vil leveringstid finne sted, inkl. ø.k.



Drift og vedlikehold

Tabell 35. Drift

Drift

Data

Annet. info

Miljø

Innendørs miljøklasse 1.

Driftstemperatur (anbefalt)

+15° C til+25° C

Driftstemperatur (tillatt)[a]

+5° C til+40° C

Klasse 1 i henhold til EN 50131-6/EN 60839-11

[a] Angir det tillatte omgivelsestemperaturområdet der produktet kan fungere uten skade. Se også tabell over batterilevetid.



Tabell 36. Vedlikehold

Ja

Nei

Intervall

Annet. info

Vedlikeholdsfri.



Sertifiseringer og godkjenninger

Tabell 37. Godkjent i henhold til

Samsvarer med

Direktiver

C.E.

CE-merking i henhold til (EC) 765/2008

RoHS

RoHS-direktiv 2011/65/EU, inkludert endring (EU) 2015/863

EMC

EMC-direktiv 2014/30EU

Elektrisk (LVD)

Lavspenningsdirektivet: 2014/35/EU



Miljødata

Tabell 38. Miljødata

Miljødata

J/N

Información

Annet. info.

Byggevaredeklarasjon

Ja, se iBVD på www.milleteknik.se.

-

REACH-informasjonsplikt

(EF) nr. 1907/2006

Ja, se DoC på www.milleteknik.se Produktet er i samsvar med REACH-forordning (EF) nr. 1907/2006.

Hvis det er tomt, er produktet ikke dekket.

SVHC-stoffer, CAS/EC

Ja, bly, 7439-92-1/231-100-4

For tekst, se iBVD på www.milleteknik.se. Hvis plot=subjekt mangler

Underlagt RoHS-direktivet, (EU) 2015/863)

Ja, se DoC på www.milleteknik.se

WEEE

2012/19/EU

Produktet inneholder elektriske komponenter eller ledninger og dekkes av WEEE-direktivet (2012/19/EU).

Hvis det er tomt, er produktet ikke dekket. Uttjente produkter må returneres til et resi

Batteriforordningen

(EU) 2023/1542

SCIP nr

2008/98/EF

Ja, registrert i henhold til EUs avfallsdirektiv der det er aktuelt, (2008/98/EF).

Hvis det er tomt, er det ikke nødvendig med noe SCIP-nummer.

Konfliktmineraler

(EU) 2017/821

✗/✗/✗/✗/✔

Nei = gull, wolfram, tantal, kobolt. Ja = Tinn

Tinn i lodder i kretskort kjøpt gjennom en svensk leverandør.

Inneholder nanomaterialer:

EF 1272/2008

Produktet inneholder ikke nanomaterialer.

Økodesign

2009/125/EF

Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon[a], der det er aktuelt, for å gi våre kunder tillit til deres valg.

Maskindirektivet

2006/42/EF

Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).

Vil bli erstattet av maskinforordning (EU) 2023/1230, som vil gjelde i 2027.

Produktet er designet for lang levetid, noe som reduserer miljøbelastningen. Utgåtte produkter leveres til nærmeste gjenvinningsstasjon.

[a] Standby-forbruk og strøm.



soptunna_atervinning.ai

Produsent og opprinnelsesland

Tabell 39. Produsent og opprinnelsesland

Produsent[a]

Milleteknik AB

Tollstat.

850444095[b]

Opprinnelsesland

Sverige

[a] Produsent er varemerket som er angitt på produktet, uavhengig av hva som er angitt i dette produktarket.

[b] Kontroller med tollombud/tollvesenet for eksport/import; alternativ klassifisering 85044055 kan bli aktuelt hvis produktet vurderes som en batterilader.



Vedlegg

Kvalifiseringskrav, installasjon av nettforbindelse

Kvalifiseringskravene varierer mellom land. Tabellen oppsummerer nasjonale krav til henholdsvis fast installasjon og tilkobling av utstyr med stikkontakt

Alternativer på sekundærsiden av produktet, for eksempel 12 V, 24 V eller 48 V DC, er koblet i henhold til de respektive instruksjonene. Arbeidet med nettverkstilkoblingen av produktet skal utføres i samsvar med nasjonale kvalifikasjonskrav

Tabell 40. Kvalifiseringskrav etter land. Gjelder bare installasjonen av dette produktet i en fast nettverkstilkobling

Tillatelseskrav for installasjon

Fast installasjon (230 V AC)

Plugg

Annet. info

Sverige

Fast installasjon kan utføres av teknikere, men skal være under ansvar av en kompetent installatør. (Elektrisk sikkerhetslov, SS 436 40 00) Pluggen kan kobles til uten autorisasjon.

Norge

Krav til kvalifiserte elektrikere også for utstyr med stikkontakt i faste installasjoner. (NOK 400, DSB

Finland

Pluggen kan kobles til uten autorisasjon. (Tukes, SFS 6000)

Danmark

Pluggen kan kobles til uten autorisasjon. (Sikkerhetsstyret)

Tyskland

Alle faste installasjoner krever en kvalifisert elektriker i henhold til VDE 0100. Stikkontakter kan kobles til uten autorisasjon, men bare av person med grunnleggende elektrisk kunnskap ("Elektrotechnisch unterwies")



Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)

Tabell 41. Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)

Klasse

Type

Temperaturområde

Miljøklasse 1

Oppvarmet innendørs (type kontor/bolig).

+5° C til+40° C

Miljøklasse 2

Vanligvis innendørs (type lager/trapperom, ikke temperaturkontrollert).

-10° C til+40° C

Miljøklasse 3

Beskyttet utendørs.

-25° C til+50° C

Miljøklasse 4

Generelt utendørs.

-25° C til+60° C



Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Publiseringsdato 2026-07-09
