Tekniska specifikationer: Cabinet Tamper FLX S
Enligt larmklass 3-4 skall bortbrytningsskydd användas till NOVA FLX S. Denna plåtvinkel skruvas fast i väggen och sabotagekontakt som finns monterad i kapslingen flyttas till vinkelns ände. Sabotagekontakten justeras sedan för att bryta emot kapslingens dörr.
Artikelnamn: | Cabinet tamper FLX S |
Artikelnummer: | A-LK00000FS01 |
E-nummer: | 5257490 |
Material: | Galvaniserad stål |
Vikt: | 35 gram |
Tillverkare: | Milleteknik |
Usprungsland: | Sverige |
Installation och driftsättning
Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.
Montering i FLX S
Steg | Förklaring |
|---|---|

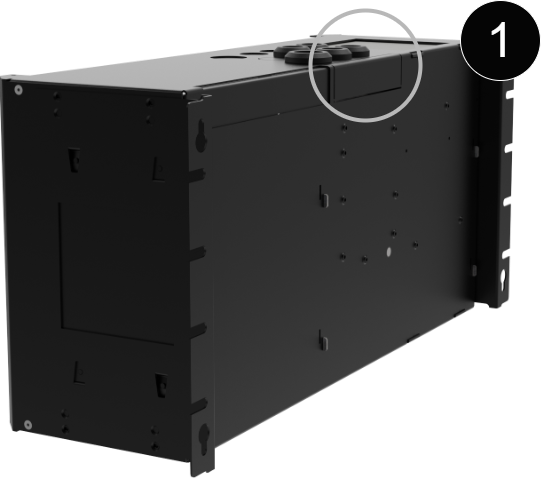

1 | Ta bort plåt på baksidan av kapslingen. |

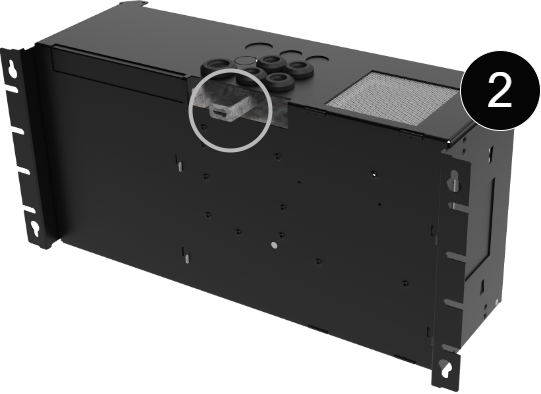

2 | Skruva fast Cabinet tamper FLX S i väggen. |

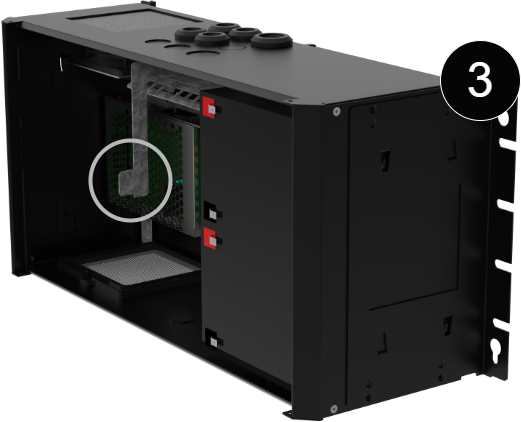

3 | Cabinet tamper skall nu sitta så att det finns ett avstånd till dörren. |

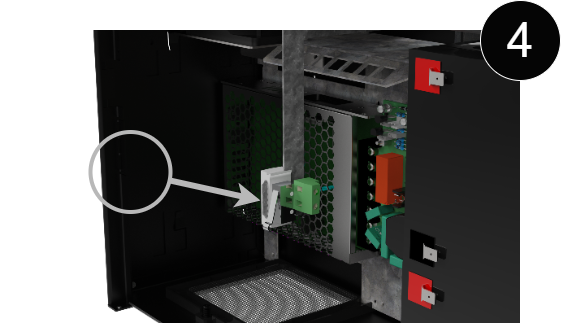

4 | Flytta sabotagekontakten från sidan av kapslingen till Cabinet tamper FLX S |
Tips
Efter flytt av sabotagekontakten så kan den behöva justeras. Kontrollera så att sabotagekontakten bryter emot kapslingens dörr. (Vid korrekt installerad sabotagekontakt ges inte larm för Tamper när dörren är stängd.
Tekniska specifikationer: Cabinet Tamper FLX M och FLX L
Enligt larmklass 3-4 skall bortbrytningsskydd användas till NOVA FLX M, NOVA FLX L. Denna plåtvinkel skruvas fast i väggen och sabotagekontakt som finns monterad i kapslingen flyttas till vinkelns ände. Sabotagekontakten justeras sedan för att bryta emot kapslingens dörr.
Artikelnamn: | Cabinet tamper FLX M |
Artikelnummer: | A-LK00000FM01 |
E-nummer: | 5257491 |
Material: | Galvaniserad stål |
Vikt: | 55 gram |
Tillverkare: | Milleteknik |
Usprungsland: | Sverige |
Montering i FLX M och FLX L
Steg | Förklaring |
|---|---|

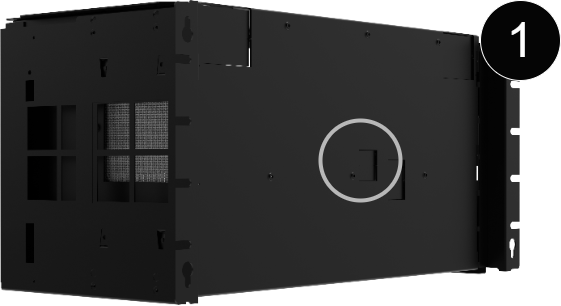

1 | Ta bort plåt på baksidan av kapslingen. |

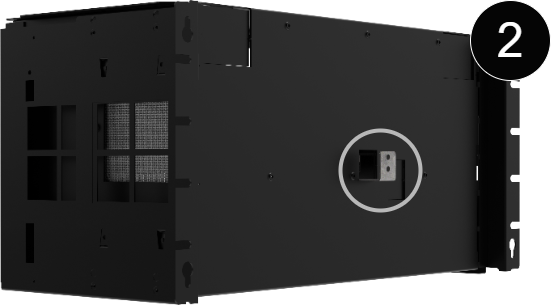

2 | Skruva fast Cabinet tamper FLX M/L i väggen. |

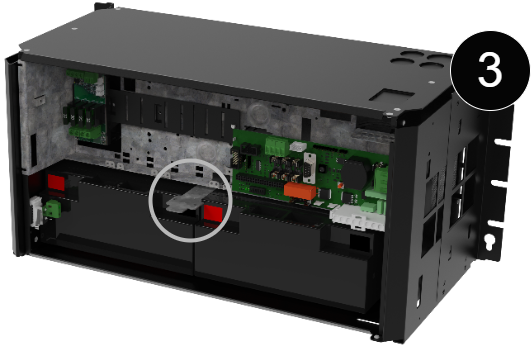

3 | Cabinet tamper skall nu sitta så att det finns ett avstånd till dörren. |

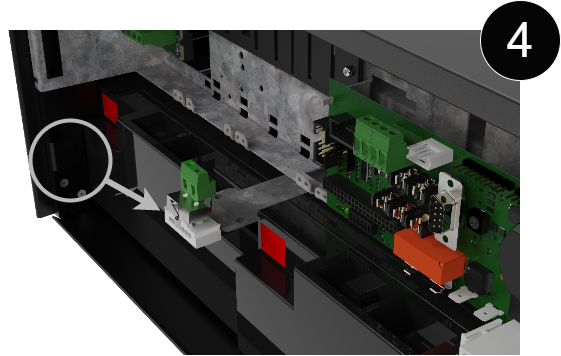

4 | Flytta sabotagekontakten från sidan av kapslingen till Cabinet tamper FLX M/L |
Tips
Efter flytt av sabotagekontakten så kan den behöva justeras. Kontrollera så att sabotagekontakten bryter emot kapslingens dörr. (Vid korrekt installerad sabotagekontakt ges inte larm för Tamper när dörren är stängd.
Om detta dokument
Detta dokument kan ändras utan föregående meddelande.
Alla uppgifter publiceras med reservation för tryckfel.
Om översättning av detta dokument
Bruksanvisning och andra dokument är i originalspråk på svenska. Andra språk kan vara maskinöversatta och/eller ej granskade, fel kan förekomma.
