Ennen kuin aloitat
Tiedot
Lue tämä ensin!
Elektroniikka, kotelosta riippumatta, on tarkoitettu käytettäväksi valvotussa sisäympäristössä. Verkkojännite tulee katkaista asennuksen ajaksi.
Asentajan vastuulla on, että järjestelmä soveltuu aiottuun käyttöön. Vain valtuutetut henkilöt saavat asentaa ja huoltaa järjestelmää.
Kaikki tiedot voivat muuttua.
Tuki
Tarvitsetko apua asennuksessa tai yhteyden muodostamisessa? Skannaa QR-koodi lukeaksesi koko käyttöoppaan.
Löydät vastaukset moniin kysymyksiin osoitteesta: www.milleteknik.se/support
Puhelin: 031-340 02 30, sähköposti: support@milleteknik.se.
Tuki on avoinna: maanantaista torstaihin 8.00-16.00, perjantaisin 8.00-15.00. Suljettu klo 11.30-13.15.
Linkki uusimpiin tietoihin
Tuotteita päivitetään jatkuvasti, löydät aina uusimmat tiedot verkkosivuiltamme.
Linkki teknisiin tietoihin
Voit auttaa meitä tekemään parempia tuotteita
Avullasi voimme kehittää ja valmistaa parempia tuotteita, täytä lomake asiakastyytyväisyystutkimus.
Asennus ja käyttöönotto
Asennus- ja käyttöönotto-ohjeet.
Tietoja PoE:stä Milleteknikiltä
Sarja on suunniteltu antamaan virtaa PoE-laitteille, kuten pääsyjärjestelmille, valvontakameroille ja muille laitteille, joita voidaan käyttää Power over Ethernetillä.

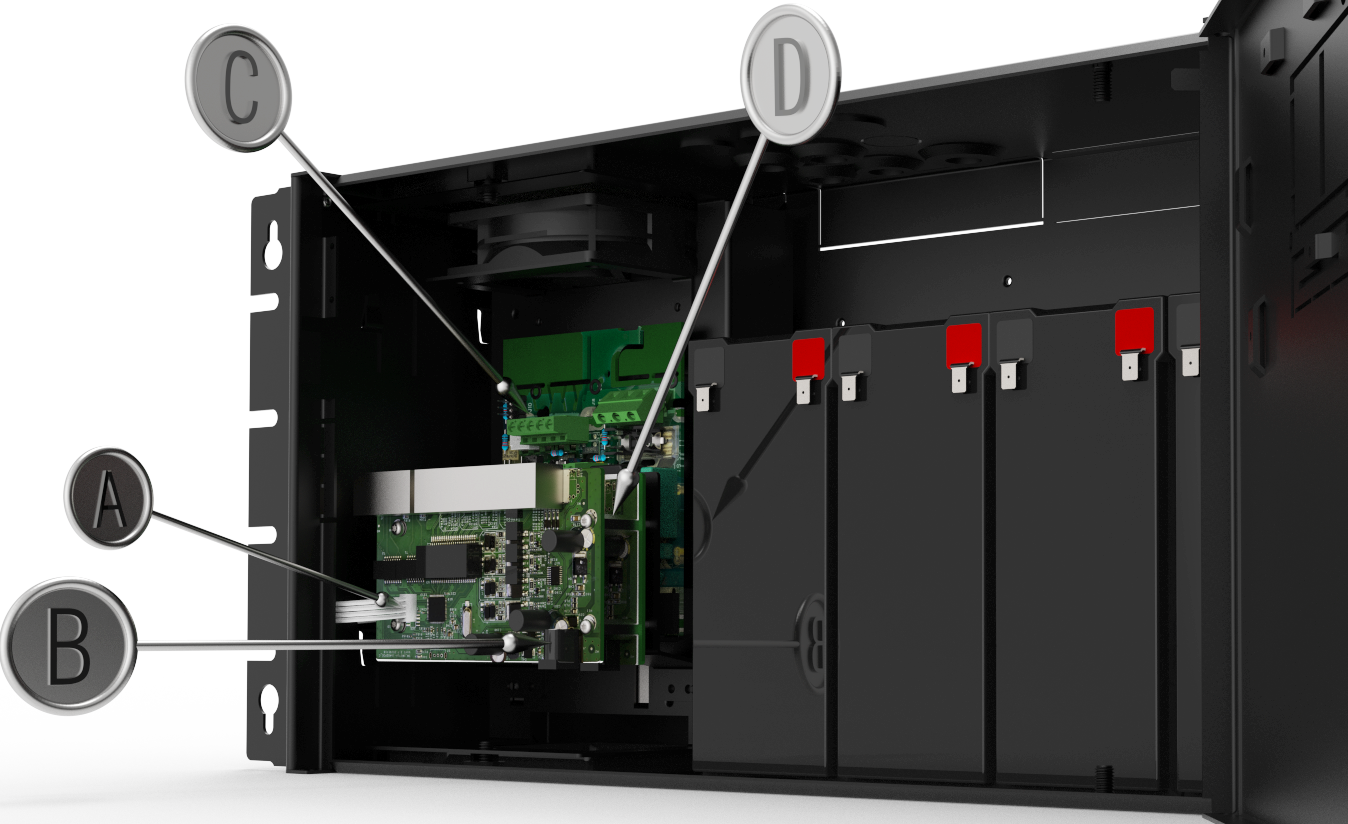

Asennus ja liitäntä PoE-kytkimeen 4p FLX S
Kirje | Selitys |
|---|---|
A | Kaapeli tiedonsiirtoon PoE-kytkinkorttien välillä |
B | Virtalähteen liitäntä emolevyltä. |
C | Virtalähde PoE-kytkimeen emolevyn kuormituslähdön kautta. |
D | Kortti kiinnitetään valmiiksi kootuille välilevyille yksikön ensimmäisen kortin päälle. |

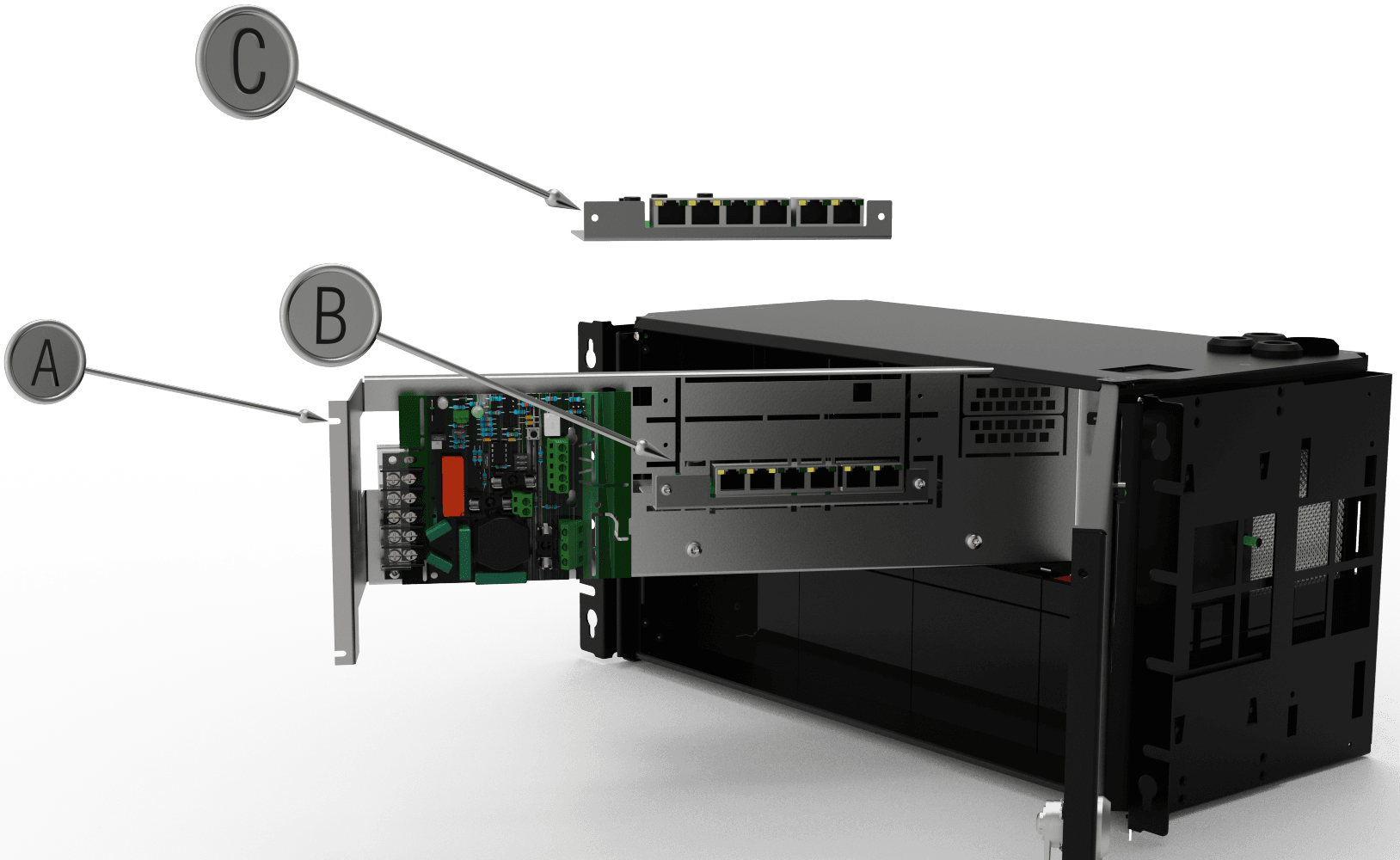

Asennus ja liitäntä PoE-kytkimeen 4p FLX M
Kirje | Selitys |
|---|---|
A | Ruuvi, jotta voit irrottaa ja avata kotelon levyn. |
B | Leikkaa levy pois kortin kiinnittämiseksi. |
B | Työnnä kortti sisään ja ruuvaa se paikalleen. |

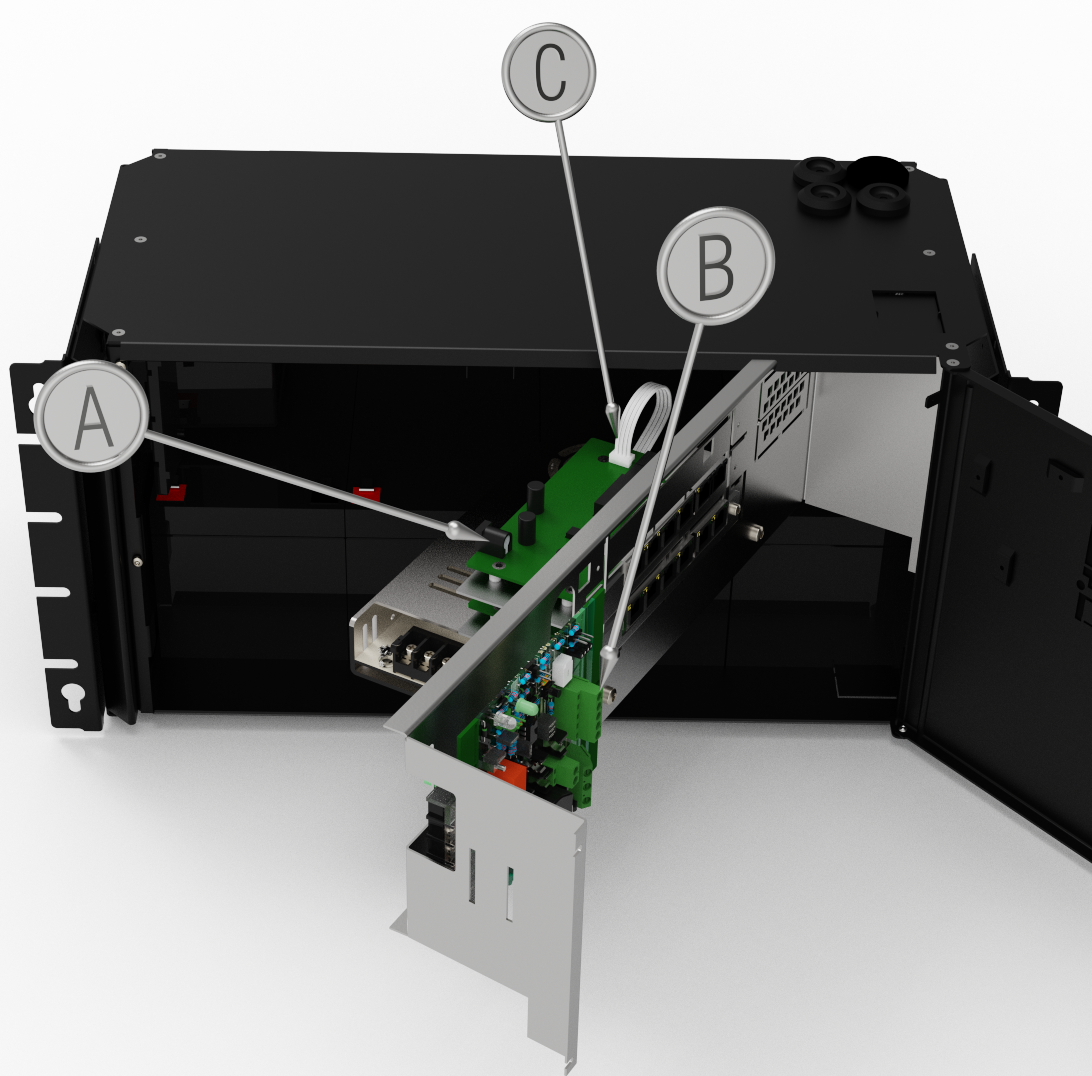

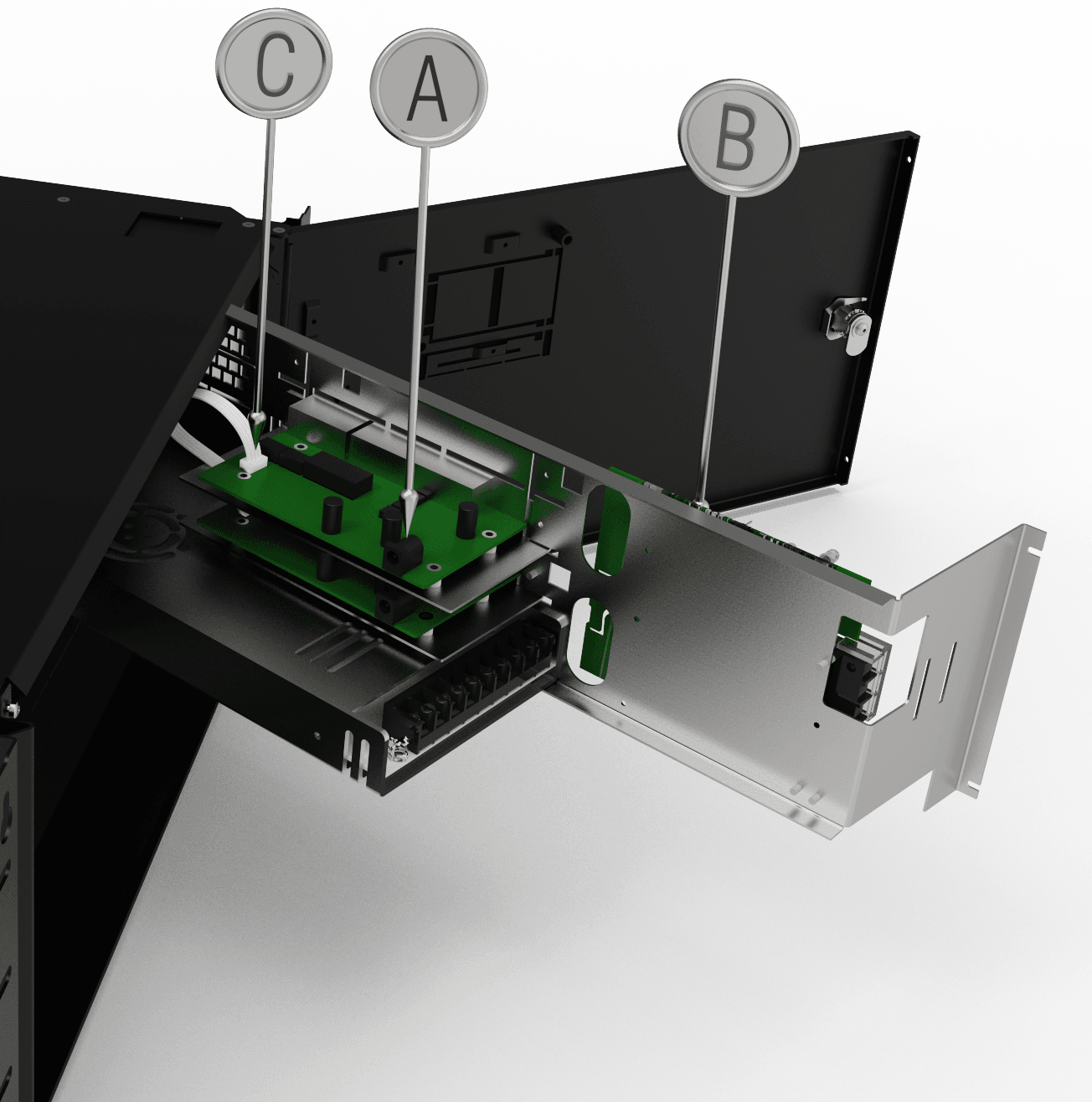

Kirje | Selitys |
|---|---|
A | Virtalähteen liitäntä emolevyltä (B). |
B | Virtalähde PoE-kytkimeen emolevyn kuormituslähdön kautta (A). |
C | Kaapeli tiedonsiirtoon PoE-kytkinkorttien välillä. |
Takuu
Tuotteella on kahden vuoden takuu ostopäivästä alkaen (ellei toisin sovita). Maksuton tuki takuuaikana on saatavilla osoitteessa support@milleteknik.se tai puhelimitse 031-34 00 230. Takuu ei kata vian paikantamiseen eikä korjatun tai vaihdetun tuotteen asentamiseen liittyvää matka- ja/tai työaikakorvausta. Lisätietoja antaa Milleteknik. Milleteknik tarjoaa tukea tuotteen koko käyttöiän ajan, kuitenkin enintään 10 vuoden ajan ostopäivästä. Jos Milleteknik katsoo, että korjaus ei ole mahdollista, tuote voidaan korvata vastaavalla tuotteella. Tukikustannukset veloitetaan takuuajan päättymisen jälkeen.
Tuotteen tunnistus
Nimikeke | Tuotenumero | E-numero (SE) |
|---|

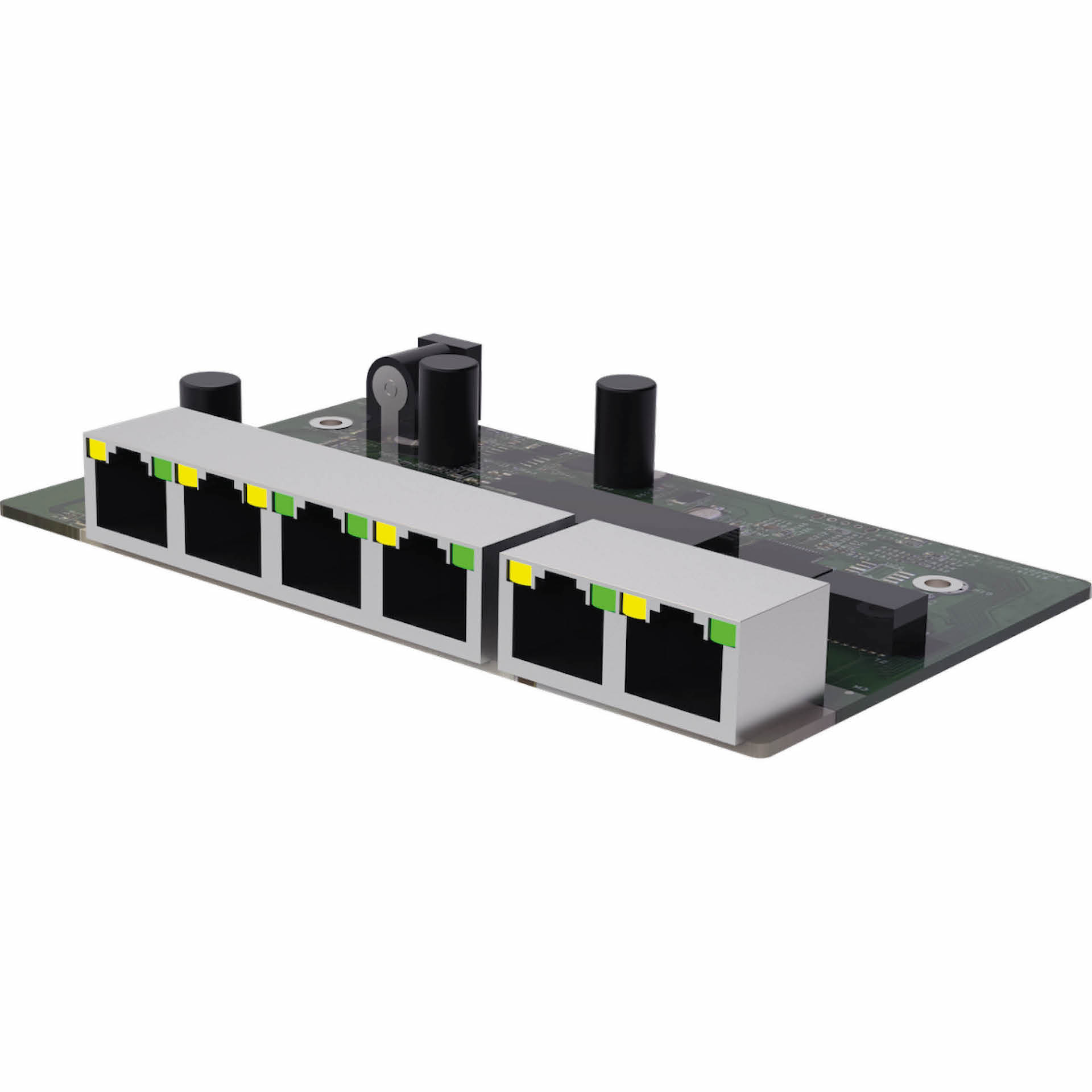

Tekniset tiedot: PoE-kortti
Rajoitukset
Tärkeää
Huomaa, että 802.3at type2:ta ei tueta, koska PoE-kortista puuttuu kättelytoiminto tyypin 2 osalta. Lue lisää.
Tuote on testattu ja varmennettu Axema-käyttöjärjestelmien ja Dinbox-käyttöjärjestelmien kanssa, ja siksi sitä suositellaan käytettäväksi vain näiden järjestelmien kanssa. Tuotetta ei tällä hetkellä suositella muille tuotteille, joissa on af/at handshake -menettely. Tuote poikkeaa standardista IEEE 802.3af porttikohtaisesti ja IEEE 802.3at, koska tehoa on muutettu käytettäväksi yhdessä Axema passer -järjestelmän ja Dinbox passer -järjestelmän kanssa, mikä johtaa puutteisiin (PoE-kytketty tuote ei käynnisty) tuotteita vastaan, jotka vaativat kädenpuristusta.
Tuote | PoE/LAN-porttien määrä | Suurin teho porttia kohden (W) | PoE-budjetti | Ethernet tyyppi | Verkkoportit | Käyttöliittymä | Toiminnot | Tyyppi, injektori ja kytkin |
|---|---|---|---|---|---|---|---|---|
PoE-kytkin 4p+ laajennussarja | 4/2 | 30,8 W @ 54,6 V DC | 150W | Nopea Ethernet Mbit PoE -kytkin | 10/100 PoE | 1000Base-T RJ-45 | Automaattinen neuvottelu, automaattinen ylöslinkki (auto MDI/MDI-X) | Hallitsematon. Kytkimen ohjaamiseen ei ole ohjelmistoliitäntää. |
Tuotteen elinikä, ympäristövaikutukset ja kierrätys
Tuote on suunniteltu ja valmistettu pitkää käyttöikää varten, mikä vähentää ympäristövaikutuksia. Tuotteen käyttöikä (kuluvia osia lukuun ottamatta) riippuu muun muassa ympäristötekijöistä, pääasiassa ympäristön lämpötilasta, komponenttien odottamattomasta kuormituksesta, kuten salamaniskusta, ulkoisista vaikutuksista, käsittelyvirheistä jne. Tuotteet kierrätetään toimittamalla ne lähimpään kierrätyspisteeseen tai lähettämällä ne takaisin valmistajalle. Ota yhteyttä jakelijaasi saadaksesi lisätietoja. Kierrätyksestä aiheutuneita kustannuksia ei korvata.
