Før du begynner
Informasjon
Les dette først!
Elektronikk, uavhengig av innkapsling, er beregnet for bruk i et kontrollert innemiljø. Nettspenningen bør kobles fra under installasjonen.
Det er installatørens ansvar at systemet er egnet til tiltenkt bruk. Kun autoriserte personer skal installere og vedlikeholde systemet.
All informasjon kan endres.
Brukerstøtte
Trenger du hjelp med installasjon eller tilkobling? Skann QR-koden for å lese hele manualen.
Du finner svar på mange spørsmål på: www.milleteknik.se gå til ditt produkt for å lese mer, laste ned manualer og annen produktinformasjon.
Telefon: 031- 340 02 30, e-post: support@milleteknik.se.
Support er åpen: mandag-torsdag 08:00-16:00, fredager 08:00-15:00. Stengt 11.30-13.15.
Lenke til den nyeste informasjonen
Produkter er gjenstand for oppdateringer, og du finner alltid den siste informasjonen på vårt nettsted.
Link til tekniske spesifikasjoner
Du kan hjelpe oss med å lage bedre produkter
Med din hjelp kan vi utvikle og produsere bedre produkter, vennligst fyll ut vårt skjema kundetilfredshetsundersøkelse.
Installasjon og igangkjøring
Instruksjoner for installasjon og igangkjøring.
Om PoE fra Milleteknik

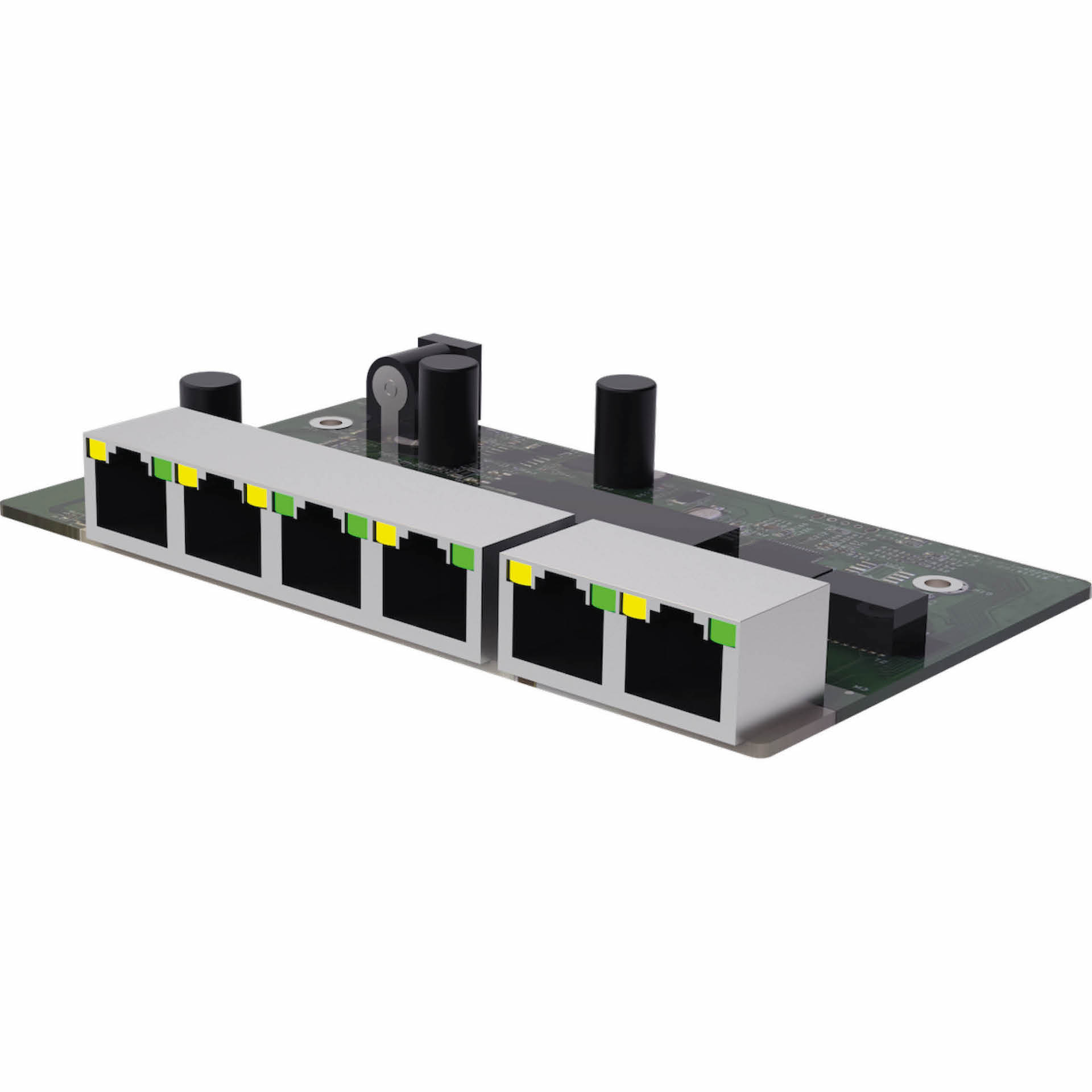

Serien er designet for å drive PoE-enheter som tilgangssystemer, overvåkingskameraer og annet utstyr som kan betjenes med Power over Ethernet.

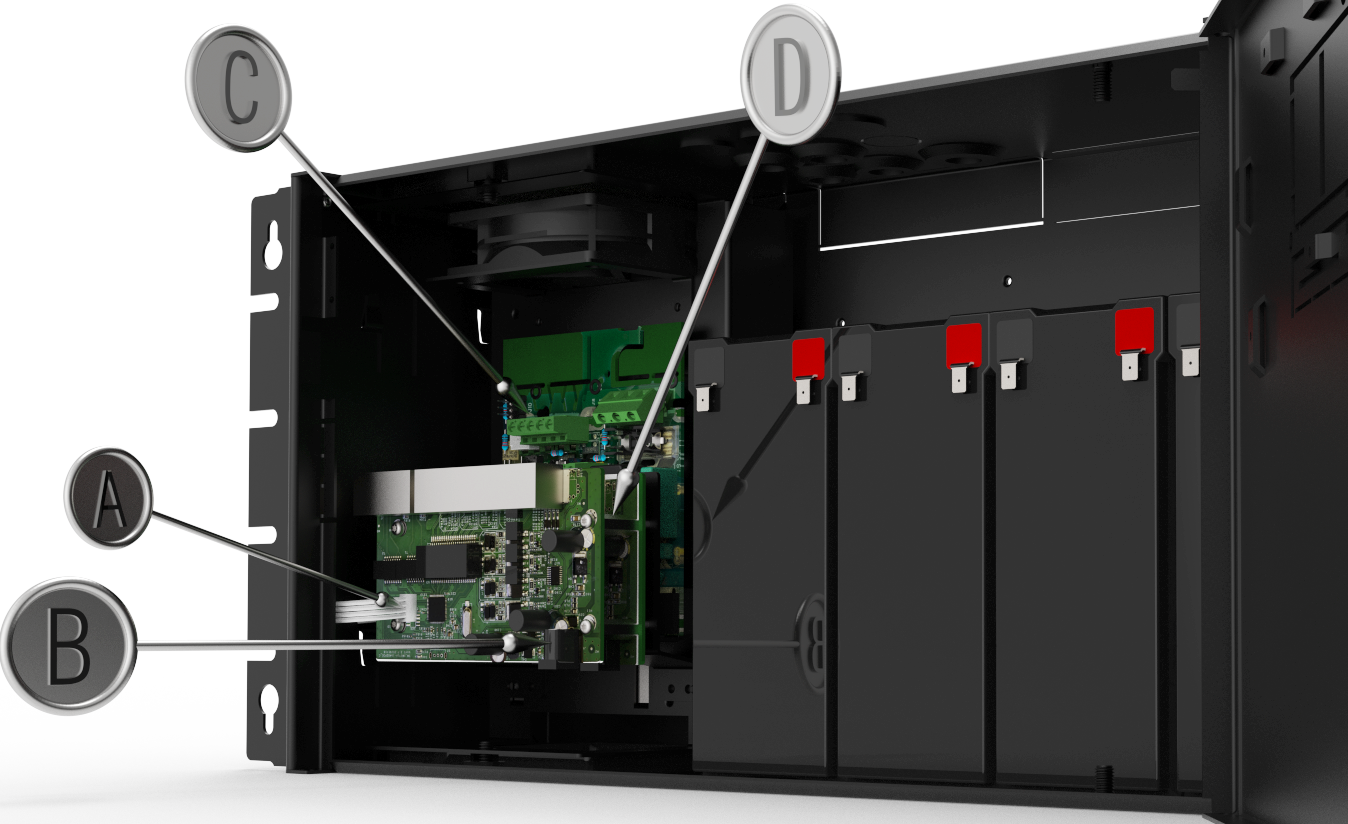

Montering og tilkobling i PoE bryter 4p FLX S
Brev | Forklaring |
|---|---|
A | Kabel for dataoverføring mellom PoE-svitsjkortene |
B | Tilkobling av strømforsyning fra hovedkort. |
C | Strømforsyning til PoE-svitsj via belastningsutgang på hovedkortet. |
D | Kortet monteres på forhåndsmonterte avstandsstykker på toppen av det første kortet i enheten. |

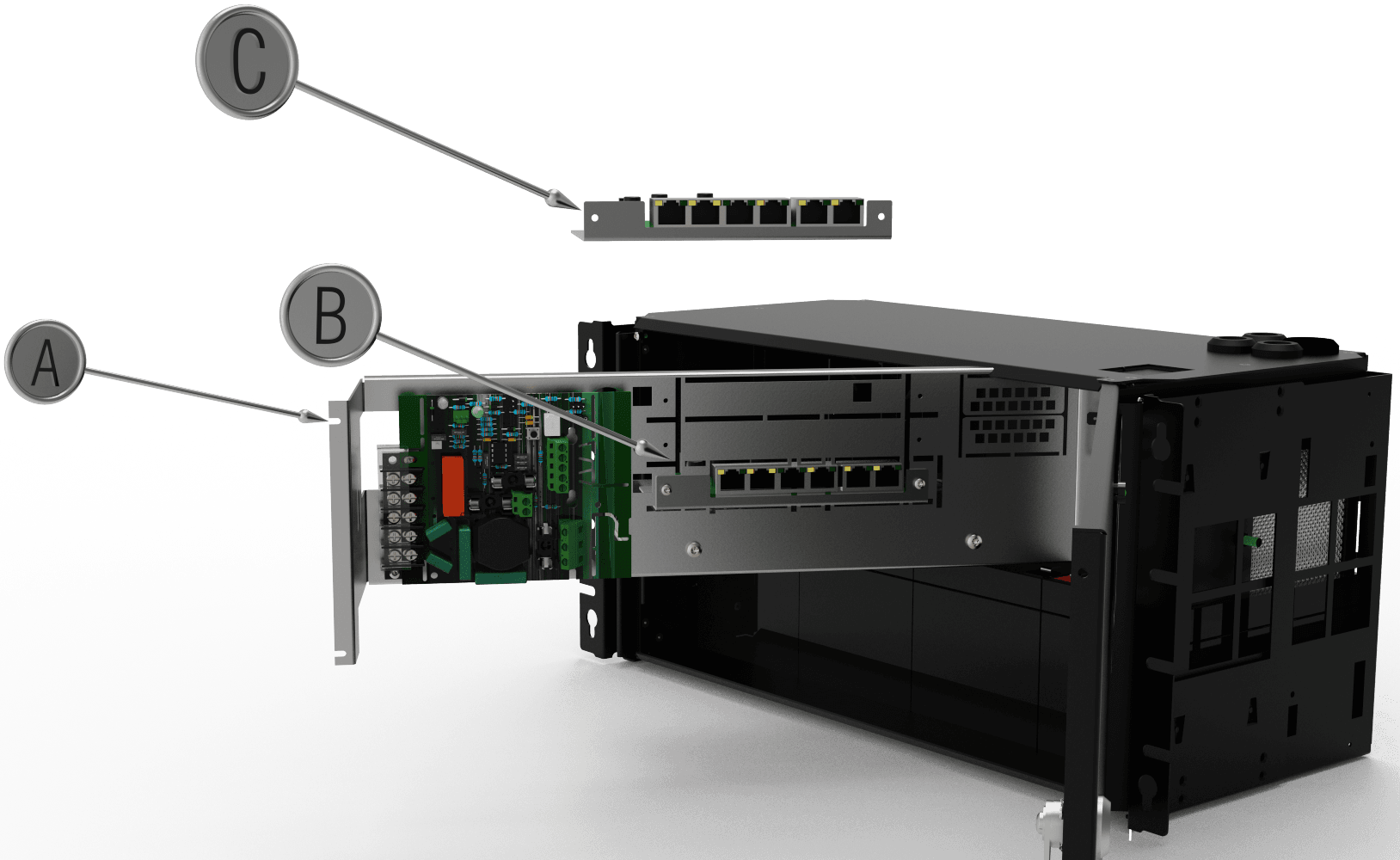

Montering og tilkobling i PoE bryter 4p FLX M
Brev | Forklaring |
|---|---|
A | Skru for å kunne løsne og åpne platen i skapet. |
B | Skjær vekk platen for å montere kortet. |
B | Skyv kortet inn og skru det på plass. |

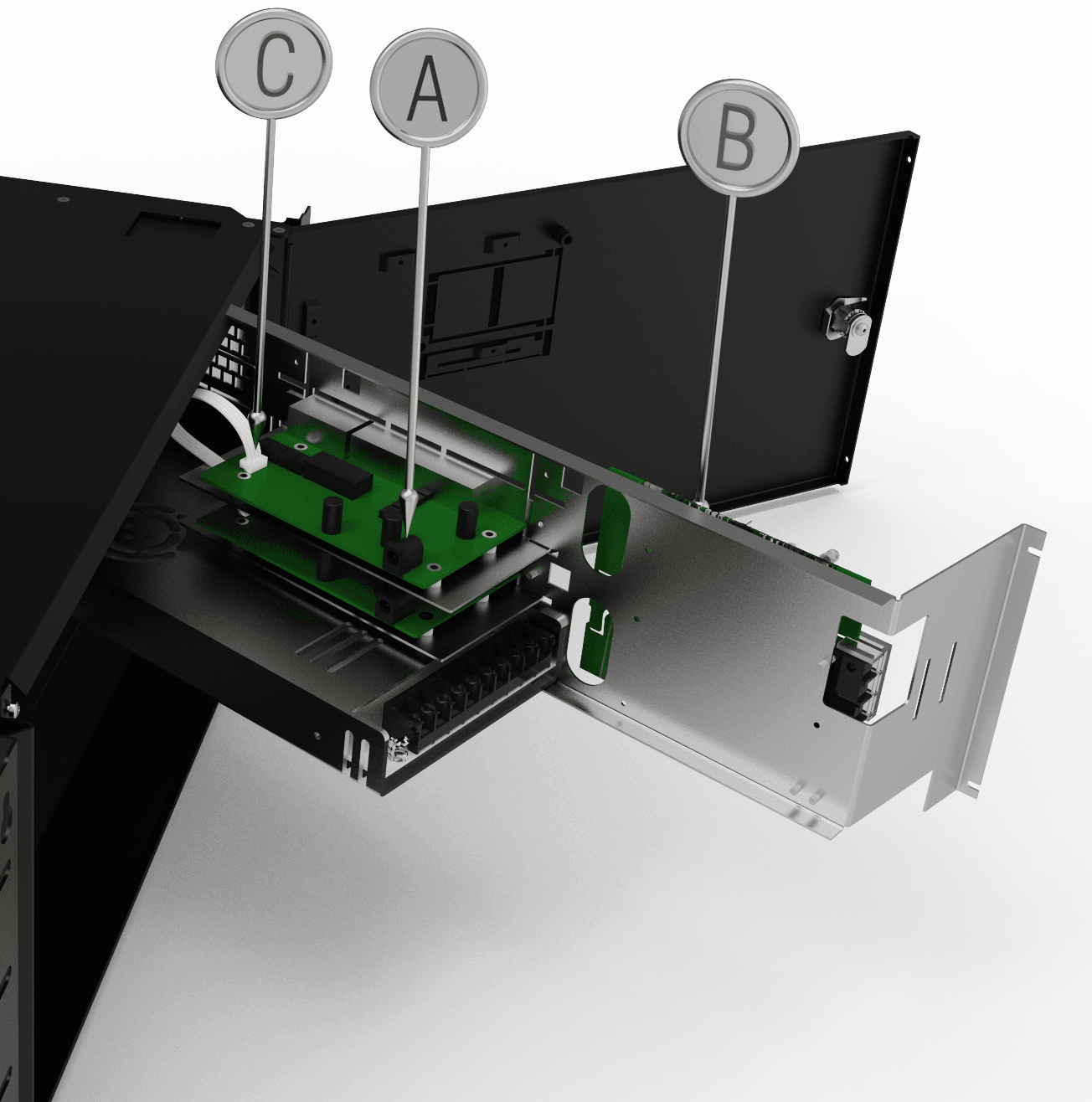

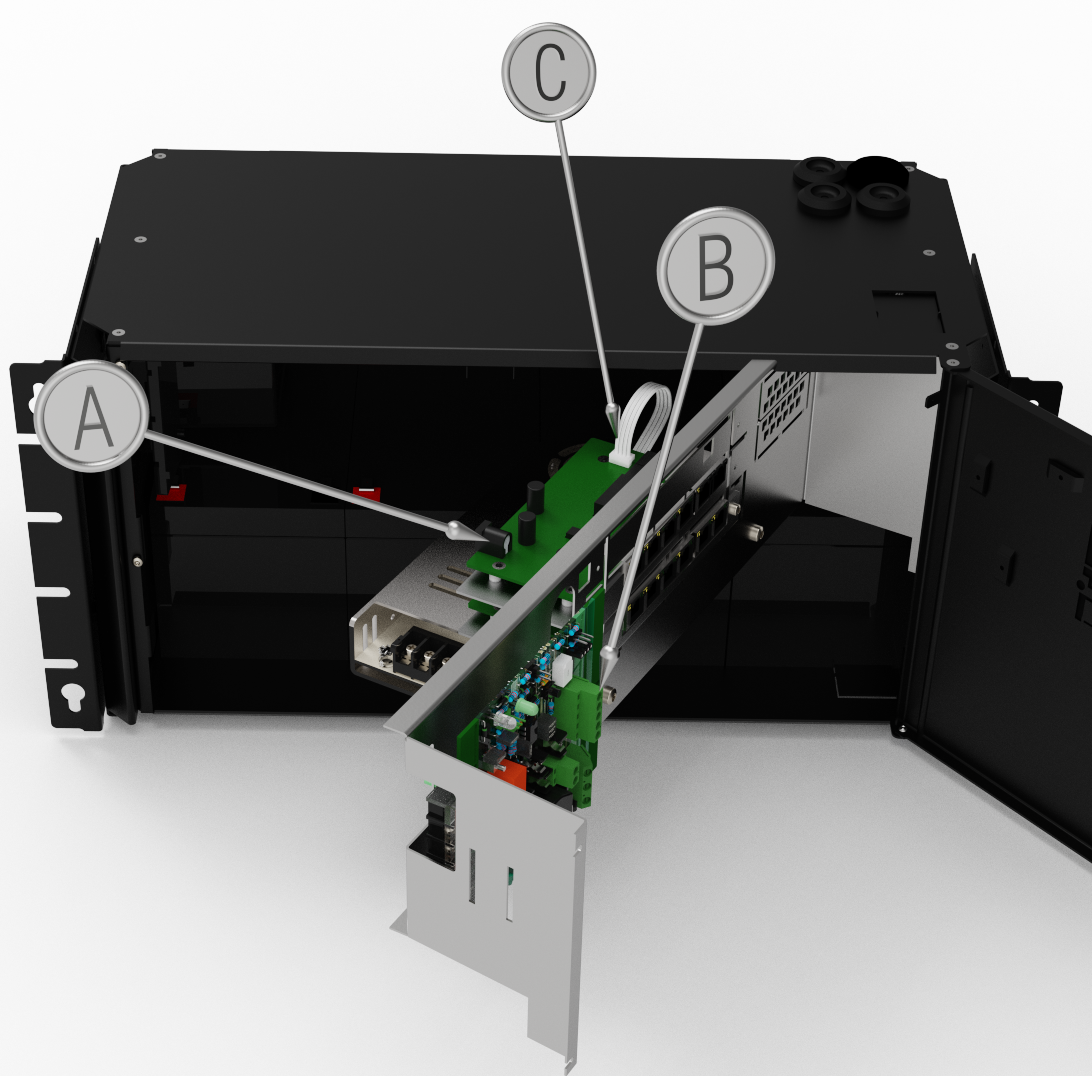

Brev | Forklaring |
|---|---|
A | Tilkobling av strømforsyning fra hovedkortet (B). |
B | Strømforsyning til PoE-svitsj via belastningsutgang på hovedkort (A). |
C | Kabel for dataoverføring mellom PoE-svitsjkortene. |
Garanti
Produktet har to års garanti, fra kjøpsdato (dersom annet ikke er avtalt). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, 031-34 00 230. GodtFabrikatlse for reise- og eller arbeidstid i forbindelse med lokalisering av feil, installering av reparert eller utskiftet vare inngår ikke i garantien. Kontakt Milleteknik for mer informasjon. Milleteknik gir support under produktets levetid, dog maksimalt i 10 år etter kjøpsdato. Utskifting med likeverdig produkt kan forekomme hvis Milleteknik vurderer at reparasjon ikke er mulig. Kostnader for support kommer i tillegg etter at garantitiden har utløpt.
Produktidentifikasjon
Betegnelse | Varenr. | E-nummer (SE) |
|---|
Tekniske data: PoE-kort
Begrensninger
Viktig
Merk at 802.3at type2 ikke støttes, da PoE-kortet mangler en håndtrykkfunksjon for type 2. Les mer.
Produktet er testet og verifisert mot Axema aksesssystemer og Dinbox aksesssystemer og anbefales derfor kun brukt med disse systemene. Produktet anbefales foreløpig ikke for andre produkter som har en af/at-håndtrykkprosedyre. Produktet avviker fra standard IEEE 802.3af per port og IEEE 802.3at da strømmen er modifisert til å brukes sammen med Axema passersystem og Dinbox passersystem, noe som fører til mangler, (PoE-tilkoblet produkt starter ikke), mot produkter som krever håndtrykk.
Produkt | Antall PoE / LAN-porter | Maks effekt per port (W) | PoE-budsjett | Ethernet-type | Nettverksporter | Grensesnitt | Funksjoner | Type, injektor og bryter |
|---|---|---|---|---|---|---|---|---|
PoE-bryter 4p+ utvidelsessett | 4/2 | 30,8 W @ 54,6 V DC | 150W | Fast Ethernet Mbit PoE-svitsj | 10/100 PoE | 1000Base-T RJ-45 | Auto-negotiation, Auto-uplink (auto MDI/MDI-X) | Uadministrert. Det er ikke noe programvaregrensesnitt for å kontrollere bryteren. |
Produktets levetid, miljøpåvirkning og resirkulering
Produktet er designet og konstruert for lang levetid, noe som reduserer miljøbelastningen. Produktets levetid (unntatt slitedeler) avhenger blant annet av miljøfaktorer, hovedsakelig omgivelsestemperatur, uforutsett belastning på komponenter som lynnedslag, ytre påvirkning, håndteringsfeil mv. Produktene resirkuleres ved at de leveres til nærmeste gjenvinningsstasjon eller sendes tilbake til produsenten. Kontakt din distributør for mer informasjon. Kostnader som påløper i forbindelse med gjenvinning dekkes ikke.
