Innan du börjar
Information
Läs detta först!
Elektronik, oavsett kapsling, är avsett för bruk i kontrollerad inomhusmiljö. Nätspänning bör vara bortkopplad under installation.
Det är installatörens ansvar att systemet är lämpat för avsett bruk. Endast personer med behörighet (se ???) får installera och underhålla systemet.
Alla uppgifter med reservation för ändringar.
Support
Behöver du hjälp med installation eller inkoppling? Scanna QR-koden för att läsa hela manualen.
Du hittar svar på många frågor på: www.milleteknik.se gå till din produkt för att läsa mer, hämta manualer och annan produktinformation.
Telefon: 031- 340 02 30, e-post: support@milleteknik.se.
Support har öppet: måndag-torsdag 08:00-16:00, fredagar 08:00-15:00. Stängt 11:30-13:15.
Länkar
Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.
Länkar
Du kan hjälpa oss göra bättre produkter
Med din hjälp kan vi utveckla och producera bättre produkter, fyll gärna vår kundnöjdhetsundersökning.
Installation och driftsättning
Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.
Om PoE från Milleteknik
Serien är framtagen för att kunna driva PoE-enheter som passersystem, övervakningskameror och annan utrustning som kan drivas med Power over Ethernet.

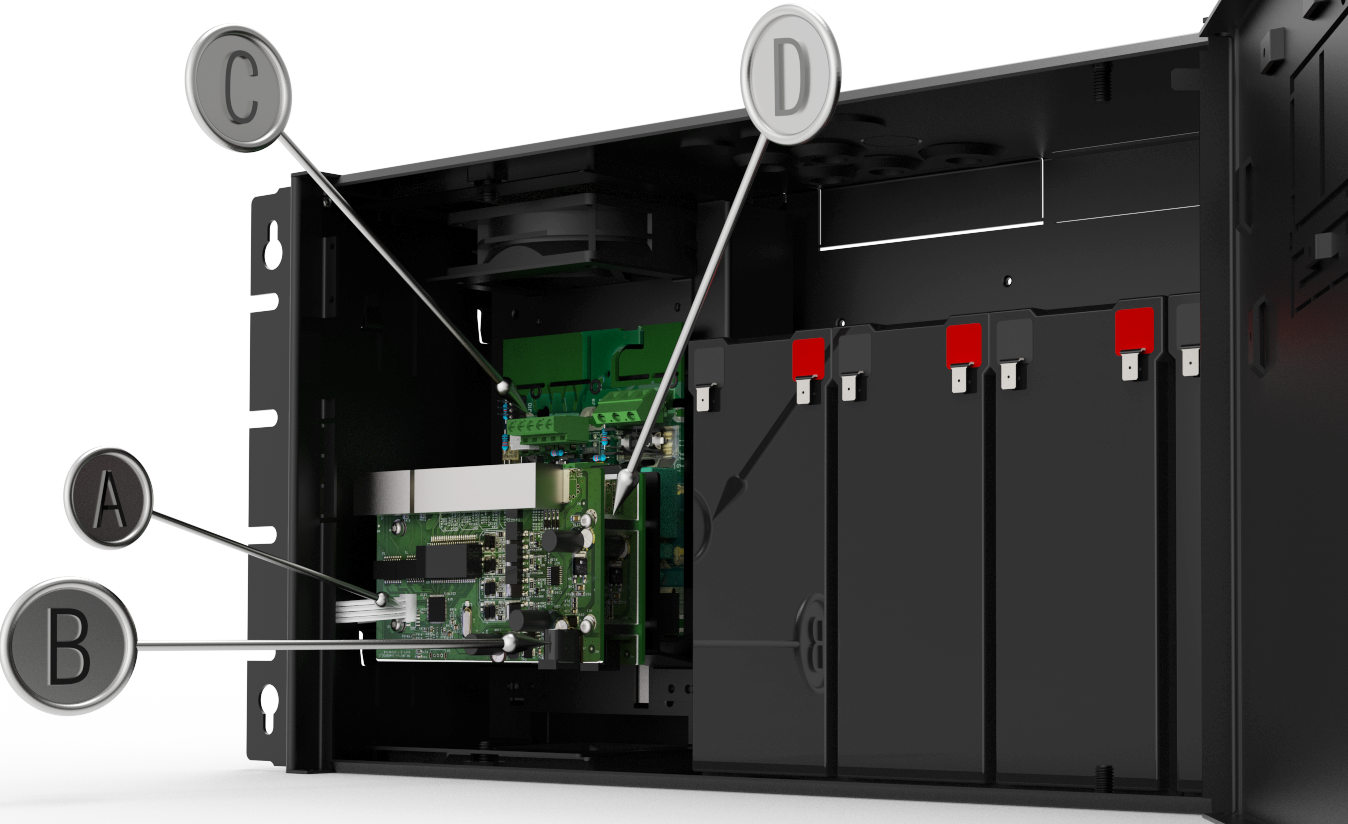

Montering och inkoppling i PoE switch 4p FLX S
Bokstav | Förklaring |
|---|---|
A | Kabel för dataöverföring mellan PoE switch-korten |
B | Anslutning av strömmatning från moderkort. |
C | Strömmatning till PoE switch via lastutgång på moderkort. |
D | Kortet monteras på förmonterade distanser ovanpå det första kortet i enheten. |

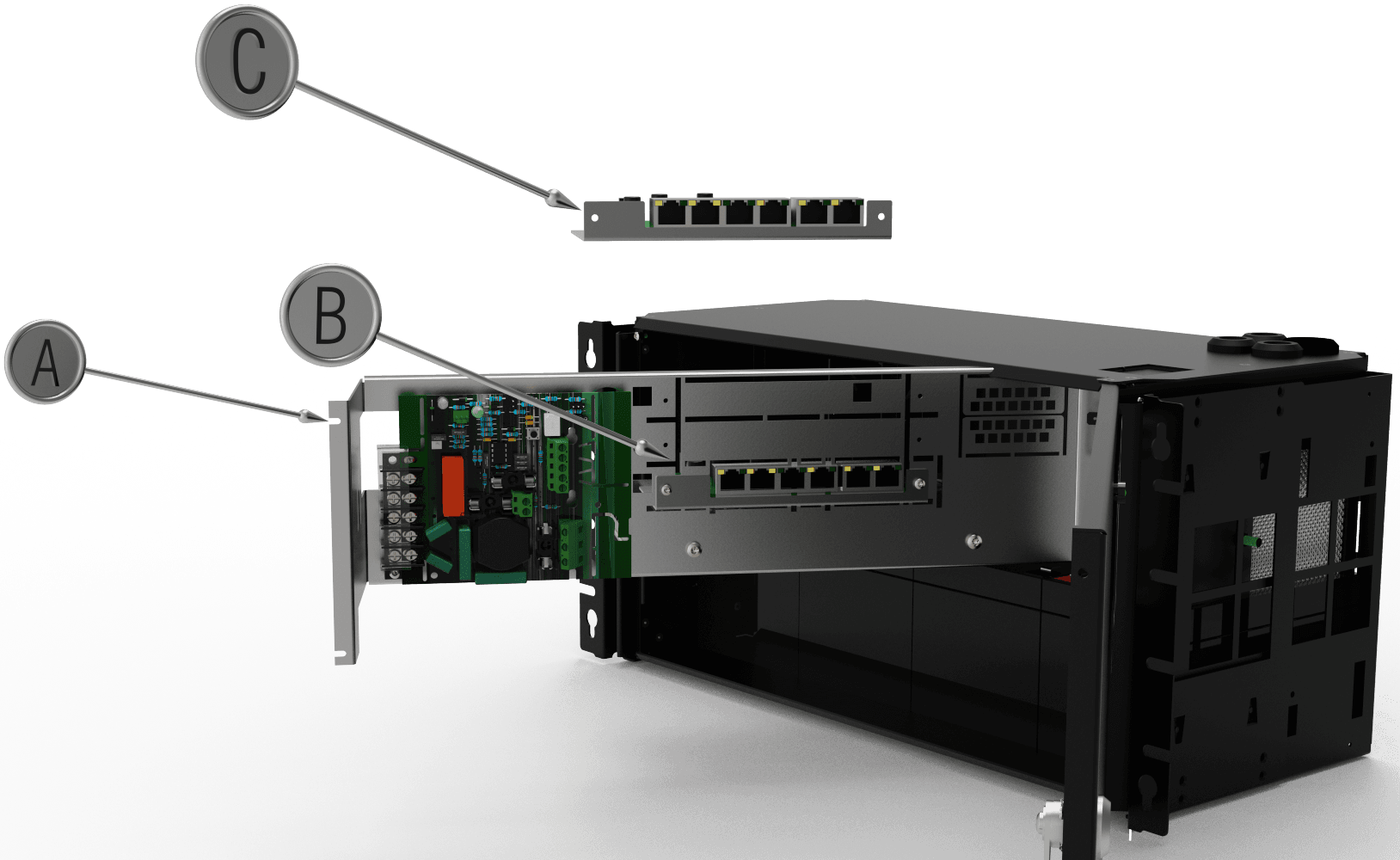

Montering och inkoppling i PoE switch 4p FLX M

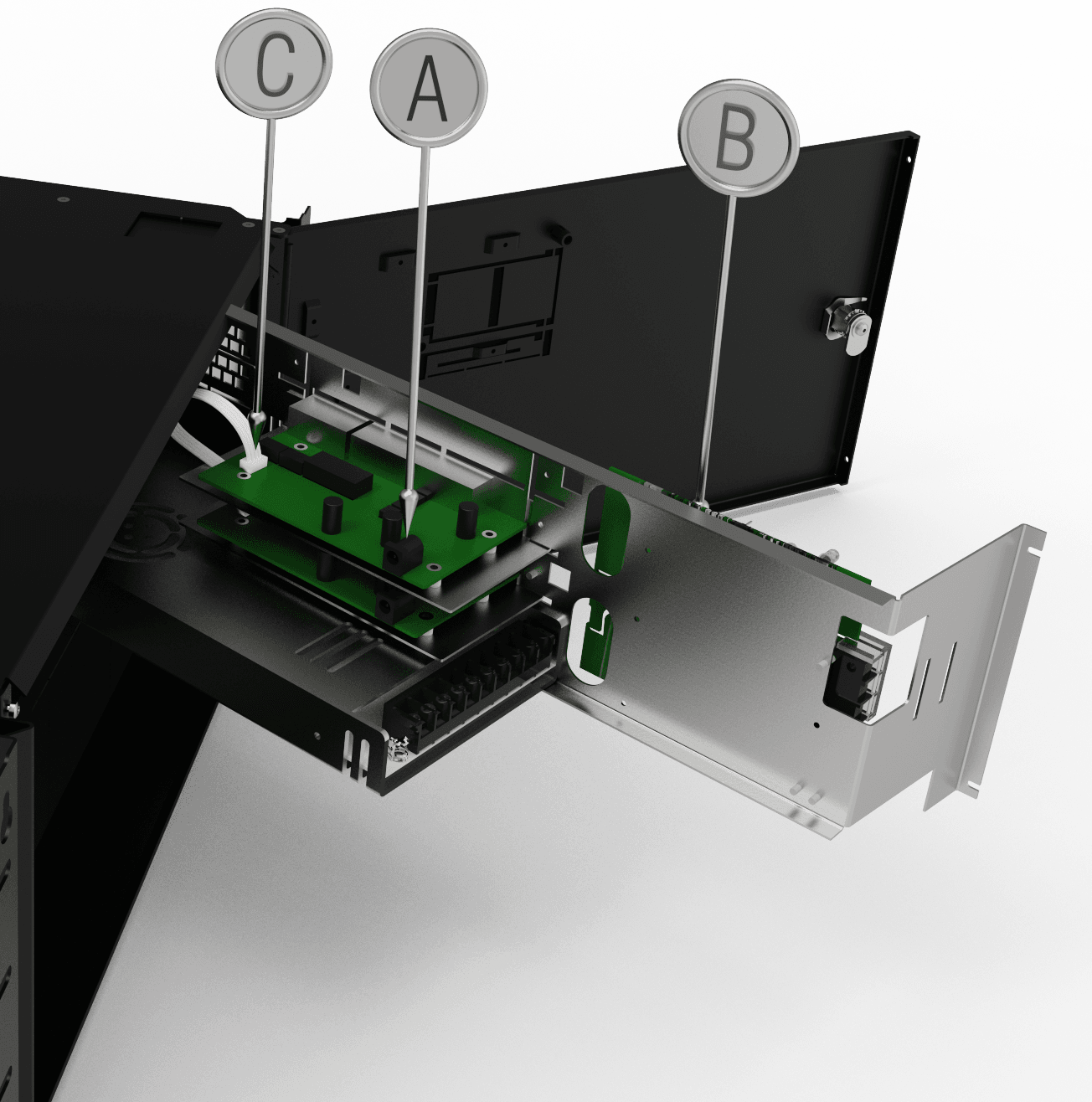

Bokstav | Förklaring |
|---|---|
A | Skruv för att kunna lossa och öppna plåten i kapslingen. |
B | Klipp bort plåten för att montera kortet. |
B | Skjut in kortet och skruva fast det. |

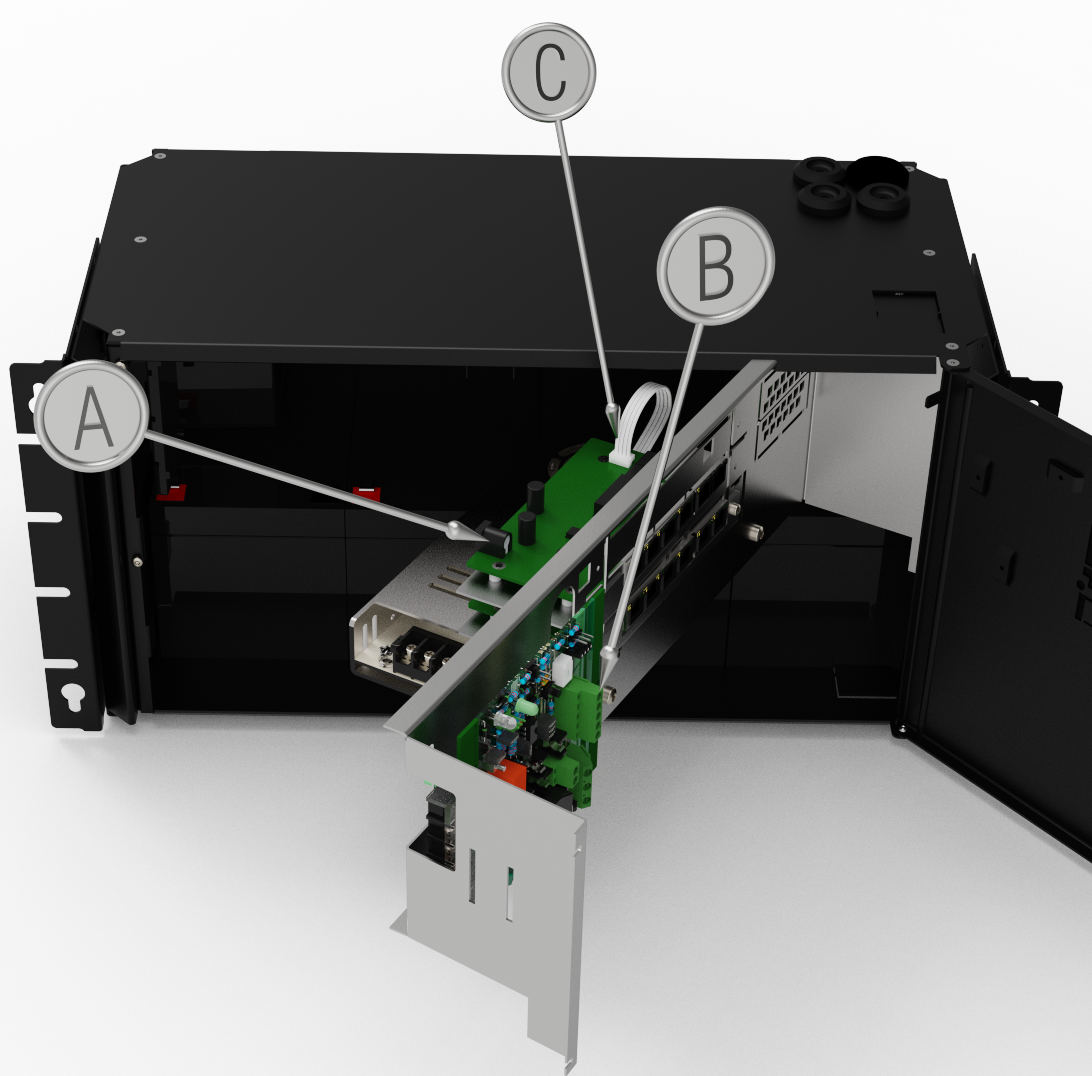

Bokstav | Förklaring |
|---|---|
A | Anslutning av strömmatning från moderkortet (B). |
B | Strömmatning till PoE switch via lastutgång på moderkort (A). |
C | Kabel för data-överföring mellan PoE switch-korten. |
Garanti
Produkten har två års garanti, från inköpsdatum (om inget annat avtalats). Kostnadsfri support under garantitiden nås på support@milleteknik.se eller telefon, +46 31-34 00 230. Ersättning för res- och eller arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i garantin. Kontakta Milleteknik för mer information. Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om Milleteknik bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut.

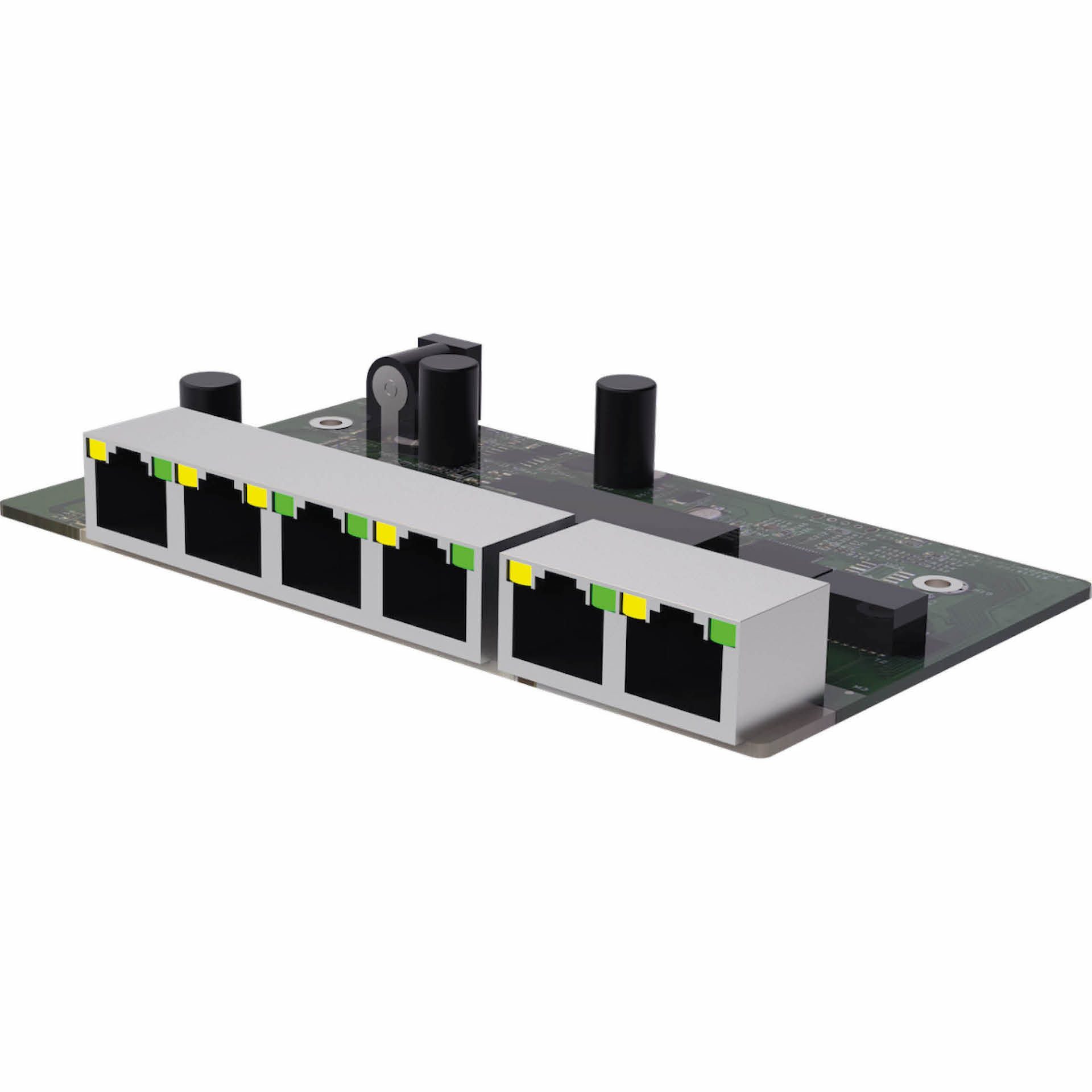

Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|
Tekniska data: PoE-kort
Begränsningar
Viktigt
Notera att 802.3at typ 2 ej stöds, då PoE-kortet saknar handskakningsfunktion för typ 2.
Produkten är testad och verifierad mot Axema passersystem och Dinbox passersystem och rekommenderas därför för användning enbart till dessa system. Produkten rekommenderas för tillfället inte till andra produkter som har af/at handskakningsförfarande. Produkten avviker från standard IEEE 802.3af per port och IEEE 802.3at då effekten är modifierad för att kunna användas tillsammans med Axema passersystem och Dinbox passersystem vilket leder till brister, (PoE-ansluten produkt startar ej), mot produkter som kräver handskakning.
Produkt | Antal PoE- / LAN-portar | Max effekt per port (W) | PoE, kontinuerlig effekt | Ethernettyp | Nätverksportar | Gränssnitt | Funktioner | Typ, injector och switch |
|---|---|---|---|---|---|---|---|---|
PoE switch 4p+ Expansions kit | 4/2 | 30,8 W @ 54,6 V DC | 150 W | Fast Ethernet Mbit PoE switch | 10 / 100 PoE | 1000Base-T RJ-45 | Auto-negotiation, Auto-uplink (auto MDI/MDI-X) | Unmanaged. Mjukvarugränssnitt för att styra switch finns ej. |
Produktens livslängd, miljöpåverkan och återvinning
Produkten är designad och konstruerad för lång livslängd vilket minskar miljöpåverkan. Produktens livslängd (förutom slitagedelar) är beroende på, bland annat miljöfaktorer, främst omgivningstemperatur, oförutsedd belastning på komponenter som blixtnedslag, yttre åverkan, handhavandefel, med flera. Produkter återvinns genom att lämnas till närmaste återvinningsstation eller sändas åter till tillverkare. Kontakta din distributör för mer information. Kostnader som uppkommer i samband med återvinning ersätts ej.
