PoE switch 4p Expansions kit

Før du begynner

Informasjon

Les dette først!

Elektronikk, uavhengig av innkapsling, er beregnet for bruk i et kontrollert innemiljø. Nettspenningen bør kobles fra under installasjonen.

Det er installatørens ansvar at systemet er egnet til tiltenkt bruk. Kun autoriserte personer skal installere og vedlikeholde systemet.

All informasjon kan endres.

Brukerstøtte

Trenger du hjelp med installasjon eller tilkobling? Skann QR-koden for å lese hele manualen.

Du finner svar på mange spørsmål på: www.milleteknik.se gå til ditt produkt for å lese mer, laste ned manualer og annen produktinformasjon.

Telefon: 031- 340 02 30, e-post: support@milleteknik.se.

Support er åpen: mandag-torsdag 08:00-16:00, fredager 08:00-15:00. Stengt 11.30-13.15.

Lenke til den nyeste informasjonen

Produkter er gjenstand for oppdateringer, og du finner alltid den siste informasjonen på vårt nettsted.

PoE serien

Link til tekniske spesifikasjoner

Du kan hjelpe oss med å lage bedre produkter

Med din hjelp kan vi utvikle og produsere bedre produkter, vennligst fyll ut vårt skjema kundetilfredshetsundersøkelse.

Installasjon og igangkjøring

Instruksjoner for installasjon og igangkjøring.

Om PoE fra Milleteknik

Serien er designet for å drive PoE-enheter som tilgangssystemer, overvåkingskameraer og annet utstyr som kan betjenes med Power over Ethernet.

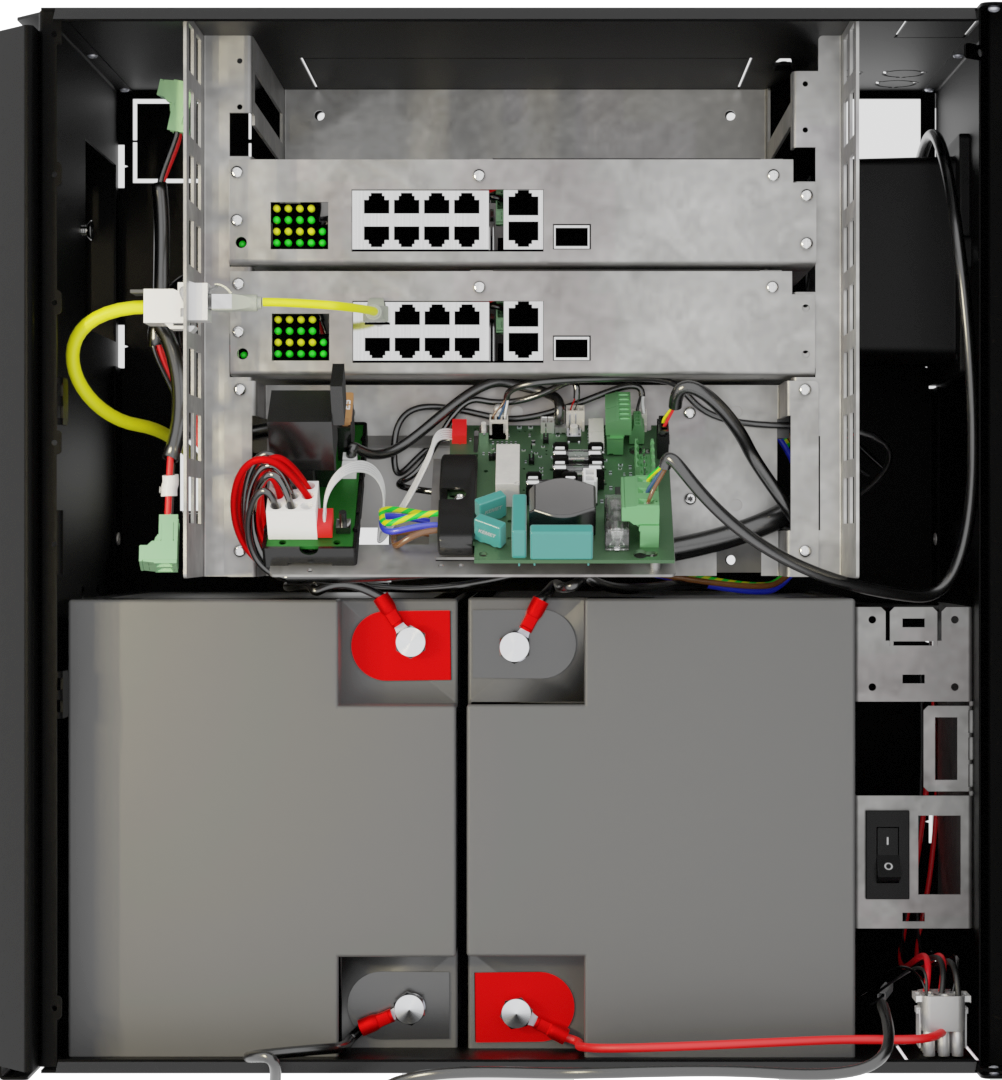

PoE Switch 8p Expansion-settet er for å utvide antall PoE-tilkoblinger i PoE-svitsjen 8p FLX L. Maks to ekstra kort kan monteres for totalt 24 PoE-porter. Les installasjonshåndboken for PoE-enhetsprogramvare i PoE-bryteren, eller last ned fra https://www.milleteknik.se/produkt/poe-m-switch-8p-flx-m/

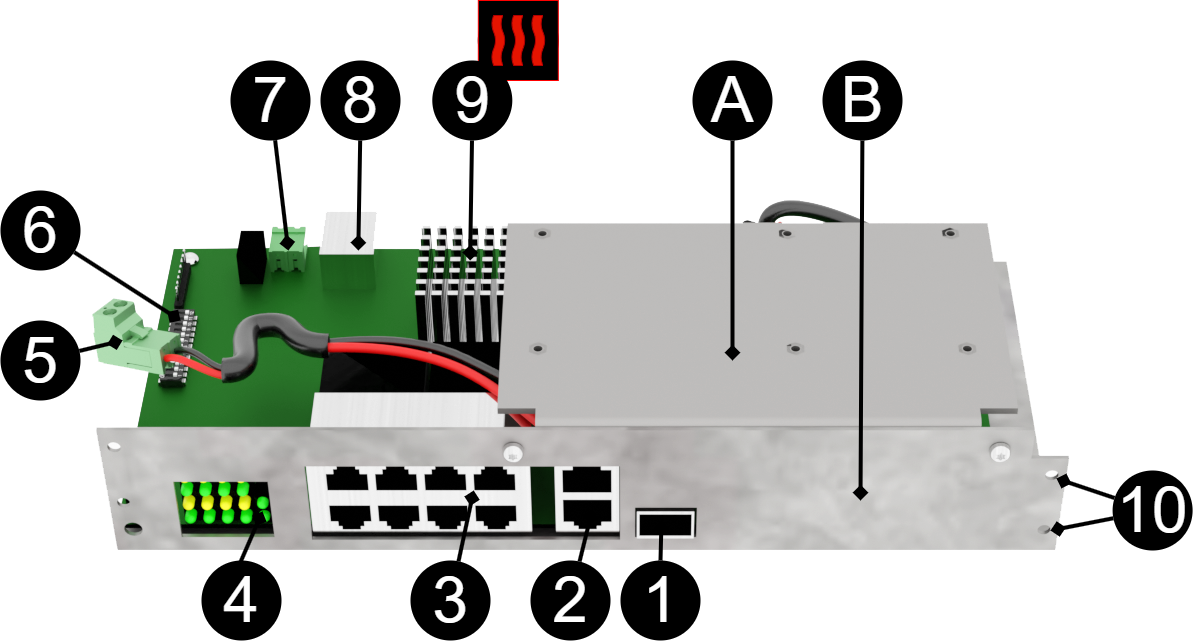

Kort beskrivelse

Tabell 1. Komponentoversikt

Nummer/bokstav	Forklaring
1	SFP-grensesnitt.
2	2 stk. RJ45-porter for data
3	8 stk. RJ-45 drevne PoE-porter for tilkobling av PoE-enheter
4	Indikasjonsdioder, lysdioder lyser når ekstern PoE er tilkoblet.
5	Tilkobling til strømforsyningen fra hovedkortet på enheten.
6	DIP-bryter 1-12. Slår av alarmer fra PoE-porter. Fabrikkmodus er AV. Ikke normalt brukt.
7	Alarmutgang.
8	Ikke normalt brukt.
9	Kjøleribbe, kabler må ikke ligge over kjøleribben. Oppmerksomhet varmt!
10	Monteringshull for montering i batteribackup.
A	Boost-kort, 24 V til 48 V for å drive PoE.
B	Plate metallslede, presset inn i batteribackup.

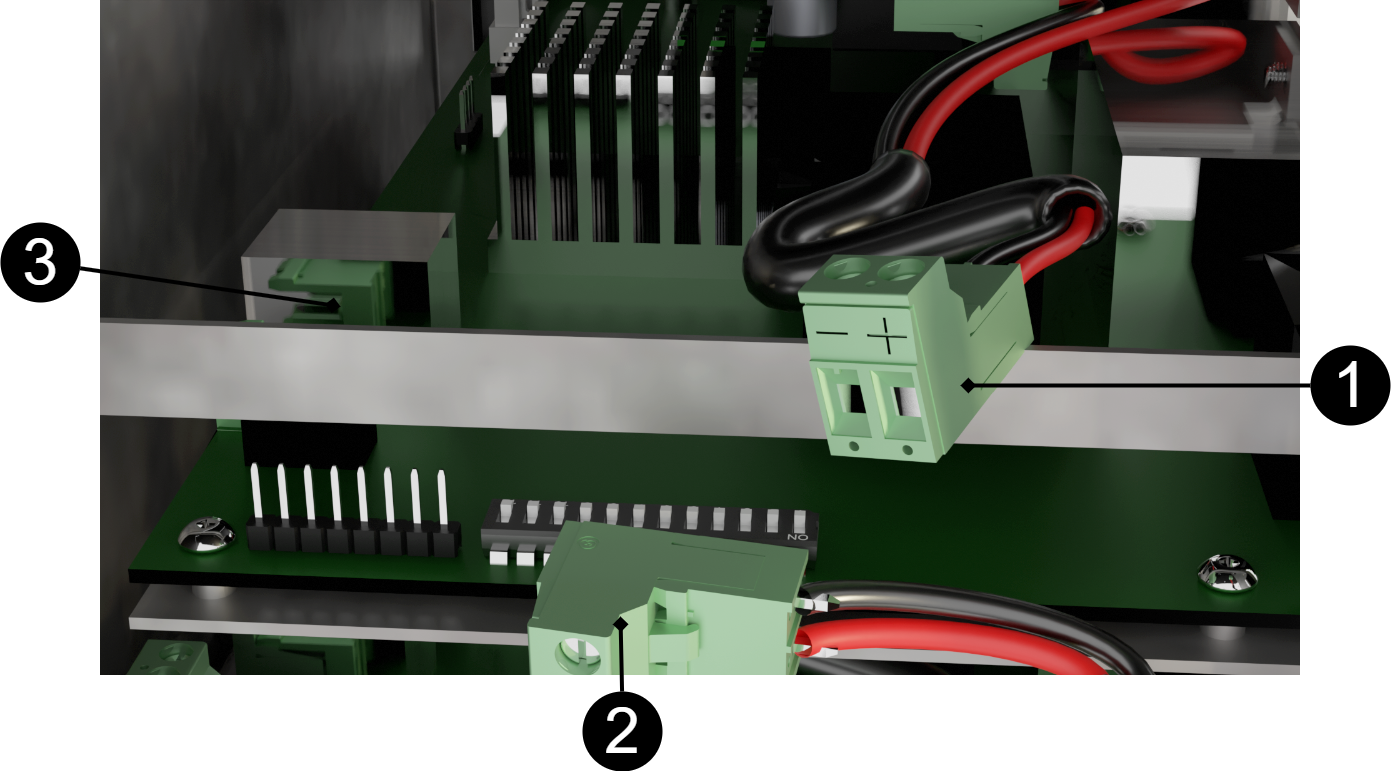

Innkobling - strømforsyning og alarm

Tabell 2. Bytte strømforsyning og alarm

Nei.	Forklaring
1	Par med strømforsyning fra hovedkort, B.
2	Strømforsyning fra hovedkortet.
3	Alarm, NC.

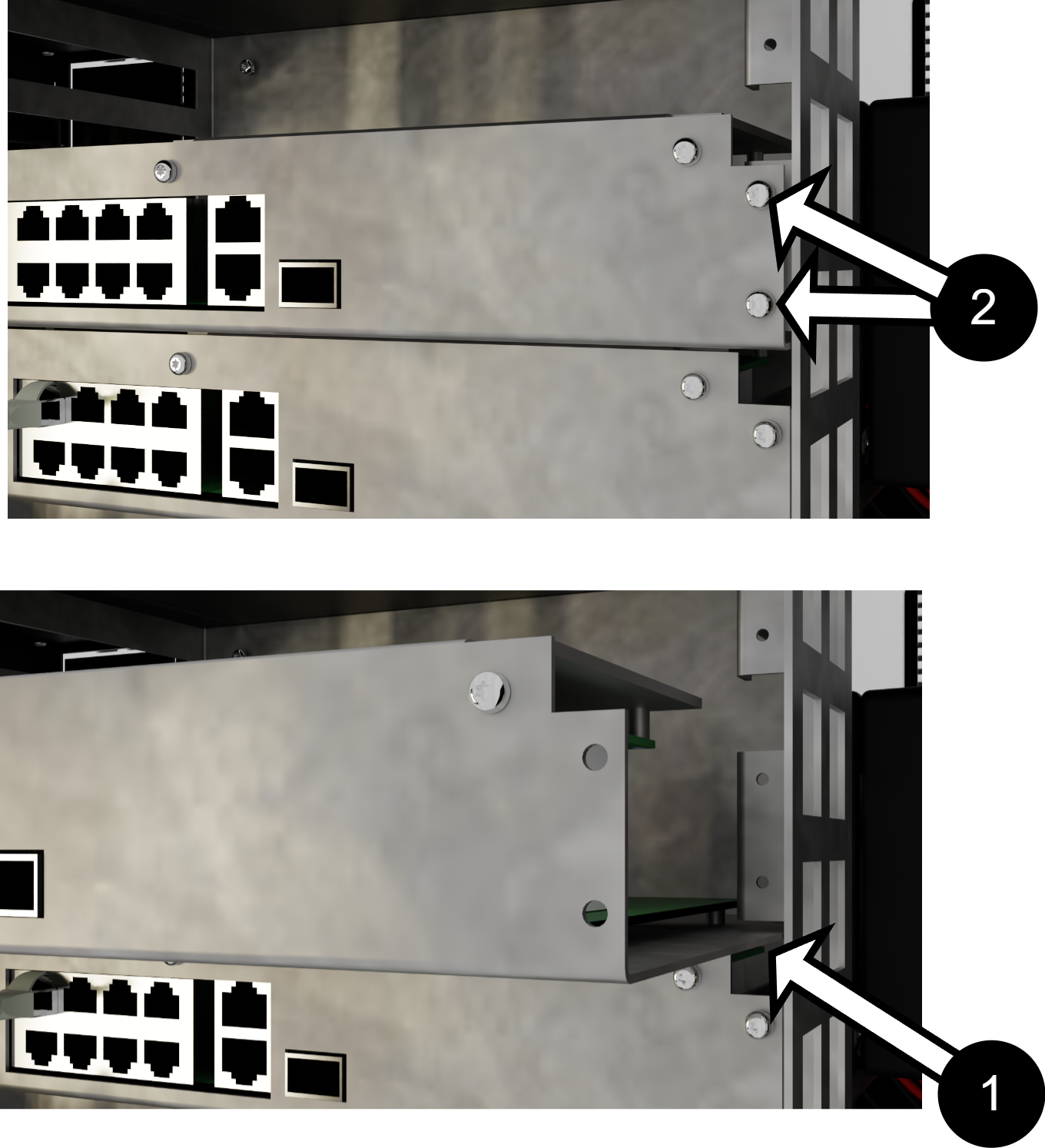

Montering

Tabell 3. Montering

Nei.	Forklaring.
1	Skyv inn metallplater.
2	Skru på.

Produktblad - Tekniske data

Produktblad - strømforsyning fra Milleteknik

PoE produktblad / tekniske data

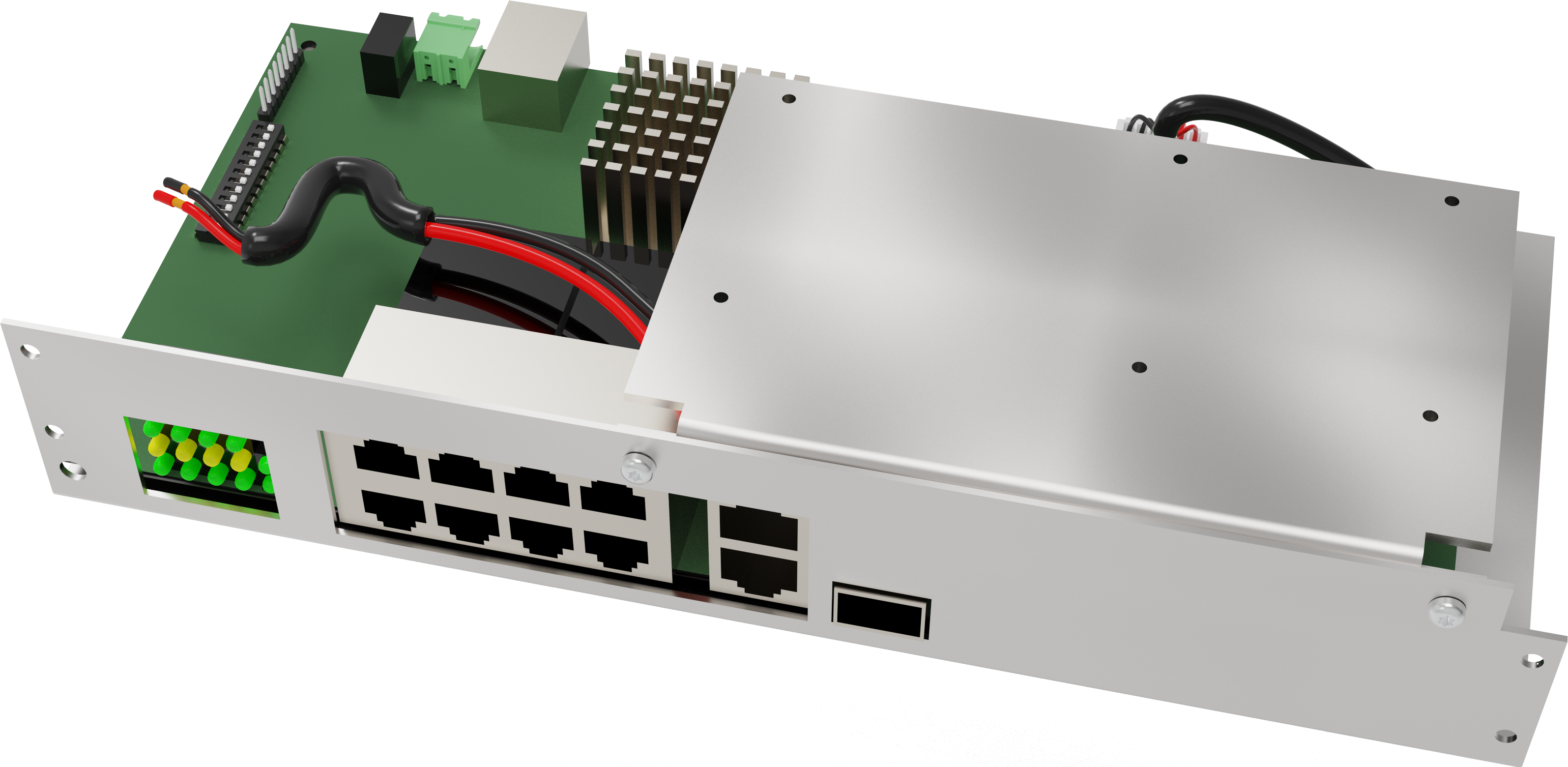

Produktbilde

Produktidentifikasjon

Tabell 4. Betegnelse, delenummer og E-nummer (SE)

Betegnelse	Varenr.	E-nummer (SE)
PoE Switch 8p Expansions Kit	OT00008PM01	51 730 95

Produktidentifikasjon

Tabell 5. Betegnelse, delenummer og e-postnummer.

Betegnelse	Varenr.	E-nummer (SE)

Teknisk beskrivelse

Batterier driver for eksempel tilgangssystemet videre når strømnettet går ned.

Plate for festing av keystone-moduler.

Konstant utgangsspenning, , uavhengig av batteri- eller strømdrift, som gjør at full batterikapasitet kan brukes.

PoE-bryter for utvidelse i Milleteknik PoE FLX L med 8 PoE-porter og 2 LAN-porter. Muliggjør utvidelse av PoE-tilkoblinger i PoE FLX L. Opptil to utvidelseskort kan installeres for totalt 24 PoE-porter. Maksimal effekt per port 30,8 W og 22 W ved 41 VDC for dyp utladning. Støtte IEEE 802.3af 15.4W per port og IEEE 802.3at 30.8W per port

Tabell 6. Raske fakta

Raske fakta
Forsyningsspenning (V)	230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz 48V DC
Spenning ut (V)	54,6 V LIKESTRØM, (48V DC)
Strømutgang (A), maks belastningsstrømutgang.
Batterier^[a]
^[a]Anbefalt. Hvis batterier er inkludert, er det indikert, ellers bestilles batterier separat

Bruksområder

Tabell 7. Bruksområder

Bruksområder	Ja	Nei
IP-kamera, strømforsyning.	✔
Nettverksenheter som kan drives av PoE.	✔

Elektriske data

Tabell 8. Elektriske data

Elektriske data
Forsyningsspenning	230 V vekselstrøm, +/- 10%, 47 Hz - 63 Hz 48V DC
Ladestrøm	Avhengig av strømuttaket.
Effektivitet^[a]
Standby-forbruk	2,69 W
Spenning ut	54,6 V LIKESTRØM, (48V DC)
Nåværende (A)^[b]
Effekt (W)	30,8 W per port
^[a]Ved nominell belastning. ^[b]Strømuttak/belastning er spesifisert som maks, normal strømutgang skal være 80% av maks.

Tabell 9. sikringer

sikringer
Beskyttelse av strømnettet
Lastsikring
Batterisikring

Tabell 10. Trykte kretskort og egenforbruk

Kretskort	Selvforbruk (i batteridrift)	Annet. info
PoE-brytere 8p	56 mA

Last utganger

Tabell 11. Last utganger

Last utganger
Antall lasteutganger	PoE-bryteren kan drive belastning. Lastutgang for å drive andre applikasjoner

Tabell 12. POE-utganger

POE-utganger
Antall PoE-porter (RJ-45)	8
PoE budsjett
POE budsjett/maks effekt per port	! 30,8 W.
Antall LAN-porter
Nettverksporter/grensesnitt, RJ-45	100 Mbit/s 1000 Mbps
Administrert	Nei Ja

Alarm og beskyttelse

Tabell 13. Alarm og beskyttelse

Alarm og beskyttelse	Ja	Nei

Kommunikasjon og indikasjoner

Tabell 14. Kommunikasjon og indikasjoner

Kommunikasjon og indikasjoner	Ja	Nei	Annet. info.
Kommunikasjon		✘
Indikatorer/lysdioder	✔		LED viser informasjon og alarmer på kretskort og på utsiden av huset.

Batteri

Tabell 15. Tekniske data - Batterier

Batteri
Ref. Batterier^[a]
Batteritype	Vedlikeholdsfrie AGM-batterier (blysyre)
Dyp utladningsbeskyttelse
^[a]Hvis batterier er inkludert, er det indikert, ellers bestilles batterier separat.

Innkapsling og mekanikk

Tabell 16. Innkapsling og mekanikk

Innkapsling og mekanikk
Type	Trykt kretskort, produktet har ikke kabinett
IP-klasse
Materialer	Pulverlakkert ark
Farge
Høydeenheter
Kabelgjennomføringer
Utslagshull	1 stk. på baksiden
Vifte i kabinettet	✘

Montering, installasjon og kvalifikasjonskrav

Tabell 17. Montering

Montering	Ja	Nei
19" stativ.	✔
Veggen.	✔
I produktet (valgfritt montert i kompatibelt produkt).	✔

Tabell 18. Installasjon

Installasjon	Ja	Nei
Fast installasjon.	✔
Installert i produktet.	✔

Informasjon om dimensjoner, vekt og emballasje

Tabell 19. Mål

Dimensjoner, (BxHxD).	Dimensjoner med emballasje^[a]
45 x 225 x 125 mm	100 x 210 x 155 mm
^[a]Dimensjoner (BxHxD) på produkt og emballasje kan variere, dette skyldes at produktet kan ligge andre steder i pakken.

Tabell 20. Vekt

Netto vekt	Vekt med emballasje
0,85 kg	1,0 kg

Tabell 21. Emballasje

Emballasje
Emballasje	Kartong og støtbeskyttelse i papp.
Mengde i pakke	1 stk.
Emballasjetype (GS1 T0137)	BX-boks.
Betingelser EUR pall	EUR-paller kan ikke stables under transport eller lagring. Stabling kan føre til skade på produkt og emballasje
Transportmiljø	Produktet må beskyttes mot kondens og direkte nedbør under transport.
Transporttemperatur (uten batteri)	−30 °C til +70 °C
Lagringsmiljø	Tørt innemiljø, beskyttet mot kondens. Relativ luftfuktighet: maks 95%, ikke-kondenserende
Lagringstemperatur uten batterier	-20° C til +60° C

Kontakt

Tabell 22. Kontakt

Avdeling
Sentralbord	031-340 02 30
Støtte og tekniske problemer	support@milleteknik.se
Salg	sales@milleteknik.se
WWW	www.milleteknik.se
Adresse	Ögärdesvägen 8B, 433 30 Partille

Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

Publiseringsdato 2026-07-08

Overholdelse og overholdelse av forskrifter

Leveringstid, garanti og vilkår

Tabell 23. Leveringstid, garanti og vilkår

Leveringstid, garanti og vilkår
Garantiperiode^[a]	Produktet har to (2) års garanti mot produksjonsfeil.I tillegg til den vanlige garantiperioden, kan ytterligere tre (3) års garanti kjøpes.
Spesielle garantibetingelser	Batterier og slitedeler dekkes ikke av garantien. Se også generelle vilkår og betingelser.
Generelle vilkår og betingelser	ALEM09 med unntak, se: www.milleteknik.se/betingelser/
Support	Telefonstøtte og e-poststøtte i garantiperioden er gratis. For reservedeler som ikke dekkes av garantien, er det et gebyr
Levering og lager
Leveringstid^[b]	Eller etter avtale. Levering fra fabrikk, transporttid er lagt til.
^[a]Hvis enheten kjøpes gjennom en grossist eller annen leverandør, kan andre garantibetingelser gjelde. ^[b]Ved større bestillinger vil leveringstid finne sted, inkl. ø.k.

Drift og vedlikehold

Tabell 24. Drift

Drift	Data	Annet. info
Miljø	Innendørs miljøklasse 1.
Driftstemperatur (anbefalt)	+15° C til+25° C	For best batterilevetid. Høyere temperaturer forkorter batteriets levetid betydelig.
Driftstemperatur (tillatt)^[a]	+5° C til+40° C	Klasse 1 i henhold til EN 50131-6/EN 60839-11
Last, strømforsyning	80%	Gjennomsnittlig belastning skal ikke overstige 80% av strømforsyningens nominelle kapasitet.
Ventilasjon, fri avstand rundt kabinettet.	100 mm	Ventilasjonsåpninger må ikke blokkeres eller tildekkes.
^[a]Angir det tillatte omgivelsestemperaturområdet der produktet kan fungere uten skade. Se også tabell over batterilevetid.

Tabell 25. Vedlikehold

Ja	Nei	Intervall	Annet. info
	✔		Vedlikeholdsfri.

Sertifiseringer og godkjenninger

Tabell 26. Godkjent i henhold til

Samsvarer med	Direktiver
PoE
C.E.	CE-merking i henhold til (EC) 765/2008
RoHS	RoHS-direktiv 2011/65/EU, inkludert endring (EU) 2015/863
EMC	EMC-direktiv 2014/30EU
Elektrisk (LVD)	Lavspenningsdirektivet: 2014/35/EU

Miljødata

Tabell 27. Miljødata

Miljødata	J/N	Información	Annet. info.
Byggevaredeklarasjon	✔	Ja, se iBVD på www.milleteknik.se.	-
REACH-informasjonsplikt (EF) nr. 1907/2006	✔	Ja, se DoC på www.milleteknik.se Produktet er i samsvar med REACH-forordning (EF) nr. 1907/2006.	Hvis det er tomt, er produktet ikke dekket.
SVHC-stoffer, CAS/EC	✔	Ja, bly, 7439-92-1/231-100-4	For tekst, se iBVD på www.milleteknik.se. Hvis plot=subjekt mangler
Underlagt RoHS-direktivet, (EU) 2015/863)	✔	Ja, se DoC på www.milleteknik.se
WEEE 2012/19/EU	✔	Produktet inneholder elektriske komponenter eller ledninger og dekkes av WEEE-direktivet (2012/19/EU).	Hvis det er tomt, er produktet ikke dekket. Uttjente produkter må returneres til et resi
Batteriforordningen (EU) 2023/1542	✗
SCIP nr 2008/98/EF	✔	Ja, registrert i henhold til EUs avfallsdirektiv der det er aktuelt, (2008/98/EF).	Hvis det er tomt, er det ikke nødvendig med noe SCIP-nummer.
Konfliktmineraler (EU) 2017/821	✗/✗/✗/✗/✔	Nei = gull, wolfram, tantal, kobolt. Ja = Tinn	Tinn i lodder i kretskort kjøpt gjennom en svensk leverandør.
Inneholder nanomaterialer: EF 1272/2008	✗	Produktet inneholder ikke nanomaterialer.
Økodesign 2009/125/EF	Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon^[a], der det er aktuelt, for å gi våre kunder tillit til deres valg.
Maskindirektivet 2006/42/EF	Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF). Vil bli erstattet av maskinforordning (EU) 2023/1230, som vil gjelde i 2027.
Produktet er designet og konstruert for lang levetid, noe som reduserer miljøbelastningen. Produktets levetid (unntatt slitedeler) avhenger blant annet av miljøfaktorer, hovedsakelig omgivelsestemperatur, uforutsett belastning på komponenter som lynnedslag, ytre påvirkning, håndteringsfeil mv. Produktene resirkuleres, rett og slett fordi de er modulbaserte, ved at de etterlates på nærmeste gjenvinningsstasjon eller sendes tilbake til produsenten.^[b]Kontakt din distributør for mer informasjon. Produktet er designet for lang levetid, noe som reduserer miljøbelastningen. Utgåtte produkter leveres til nærmeste gjenvinningsstasjon.
^[a]Standby-forbruk og strøm. ^[b]Kostnader som påløper i forbindelse med gjenvinning dekkes ikke.

Produsent og opprinnelsesland

Tabell 28. Produsent og opprinnelsesland

Produsent^[a]

Milleteknik AB

Tollstat.

850444095^[b]

Opprinnelsesland

Sverige

^[a]Produsent er varemerket som er angitt på produktet, uavhengig av hva som er angitt i dette produktarket.

^[b]Kontroller med tollombud/tollvesenet for eksport/import; alternativ klassifisering 85044055 kan bli aktuelt hvis produktet vurderes som en batterilader.

Vedlegg

Driftstid ved batteridrift

Reservedriftstiden i batteridrift avhenger av hvor stor last som er koblet til strømforsyningen. Hvis belastningen varierer, som ved hyppig åpning av dørlåser, reduseres tiden som batteriene kan fortsette å drive sikkerhetssystemet. For å få et estimat av reservedriftere, se: www.milleteknik.se/Manualer/FaQ/Reservdrifttider/

Kvalifiseringskrav, installasjon av nettforbindelse

Kvalifiseringskravene varierer mellom land. Tabellen oppsummerer nasjonale krav til henholdsvis fast installasjon og tilkobling av utstyr med stikkontakt

Alternativer på sekundærsiden av produktet, for eksempel 12 V, 24 V eller 48 V DC, er koblet i henhold til de respektive instruksjonene. Arbeidet med nettverkstilkoblingen av produktet skal utføres i samsvar med nasjonale kvalifikasjonskrav

Tabell 29. Kvalifiseringskrav etter land. Gjelder bare installasjonen av dette produktet i en fast nettverkstilkobling

Tillatelseskrav for installasjon	Fast installasjon (230 V AC)	Plugg	Annet. info
Sverige	✔	✗	Fast installasjon kan utføres av teknikere, men skal være under ansvar av en kompetent installatør. (Elektrisk sikkerhetslov, SS 436 40 00) Pluggen kan kobles til uten autorisasjon.
Norge	✔	✔	Krav til kvalifiserte elektrikere også for utstyr med stikkontakt i faste installasjoner. (NOK 400, DSB
Finland	✔	✗	Pluggen kan kobles til uten autorisasjon. (Tukes, SFS 6000)
Danmark	✔	✗	Pluggen kan kobles til uten autorisasjon. (Sikkerhetsstyret)
Tyskland	✔	✗	Alle faste installasjoner krever en kvalifisert elektriker i henhold til VDE 0100. Stikkontakter kan kobles til uten autorisasjon, men bare av person med grunnleggende elektrisk kunnskap ("Elektrotechnisch unterwies")

Diverse

Tabell 30. Maks effekt PoE.

-	PoE	Poe+	PoE++
Kompatibel^[a]	-	PoE	PoE, PoE+
Offisielt navn	IEEE 802.3af	IEEE 802.3at	IEEE 802.3bt
Maksimal kraft	15,4 W	30,8W	60W-100W
^[a]Strømforsyningen følger "opp", men ikke "ned". En PoE kan aldri drive en PoE+/PoE++-enhet som krever mer enn 13 W.

Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)

Tabell 31. Referansetabell: miljøklasser i henhold til EN 50130-5 (referert til i EN 50131-6)

Klasse	Type	Temperaturområde
Miljøklasse 1	Oppvarmet innendørs (type kontor/bolig).	+5° C til+40° C
Miljøklasse 2	Vanligvis innendørs (type lager/trapperom, ikke temperaturkontrollert).	-10° C til+40° C
Miljøklasse 3	Beskyttet utendørs.	-25° C til+50° C
Miljøklasse 4	Generelt utendørs.	-25° C til+60° C

Referansetabell: produsentens oppgitte levetid og anbefalt batteribytte

Tabell 32. Referansetabell: produsentens oppgitte levetid og anbefalt batteribytte

Batteritype (designlevetid)^[a]	Batteriutskiftningstid ved normal drift, +20° C.	Utskifting under varm drift, +30° C	Utskifting under varm drift, +40° C
3 - 5 år	2 - 3 år	1 - 1,5 år	0,5 - 0,75 år
6 - 9 år	5 - 6 år	2,5 - 3 år	1,2 - 1,5 år
10 - 12 år	6 - 7 år	3 - 3,5 år	1,5 - 1,75 år
15+ år	10 - 12 år	5 - 6 år	2,5 - 3 år
^[a]Gyldig i tilfelle helt ubrukt batteri lagret under optimale forhold.
