PoE Injector 4p expansions 1HE

[sv] Produktidentifiering

Tabel 1. [sv] Benämning, artikelnummer och e-nummer

[sv] Benämning	[sv] Artikelnummer	[sv] E-nummer
[sv] PoE-injector 4P expansion kit for 1U02	[sv] A-OT002404PI01	51 731 56

[sv] Produktbild

[sv] Om

[sv] PoE-injector 4P expansion kit for 1U02 adderar PoE-funktion till en nätverksanslutning som saknar detta och matar upp till fyra enheter med både ström och data via PoE-portar, utan behov av separata lastutgångar. Enheten monteras enkelt i PoE-injector 4P 1HE och matas med 24 V DC, vilket ger en utspänning på 48 V DC via PoE-portarna. Om fler portar behövs kan upp till tre enheter seriekopplas för totalt tolv PoE-utgångar.

[sv] Installation och driftsättning

[sv] Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.

Installer indstillingen i 1HE

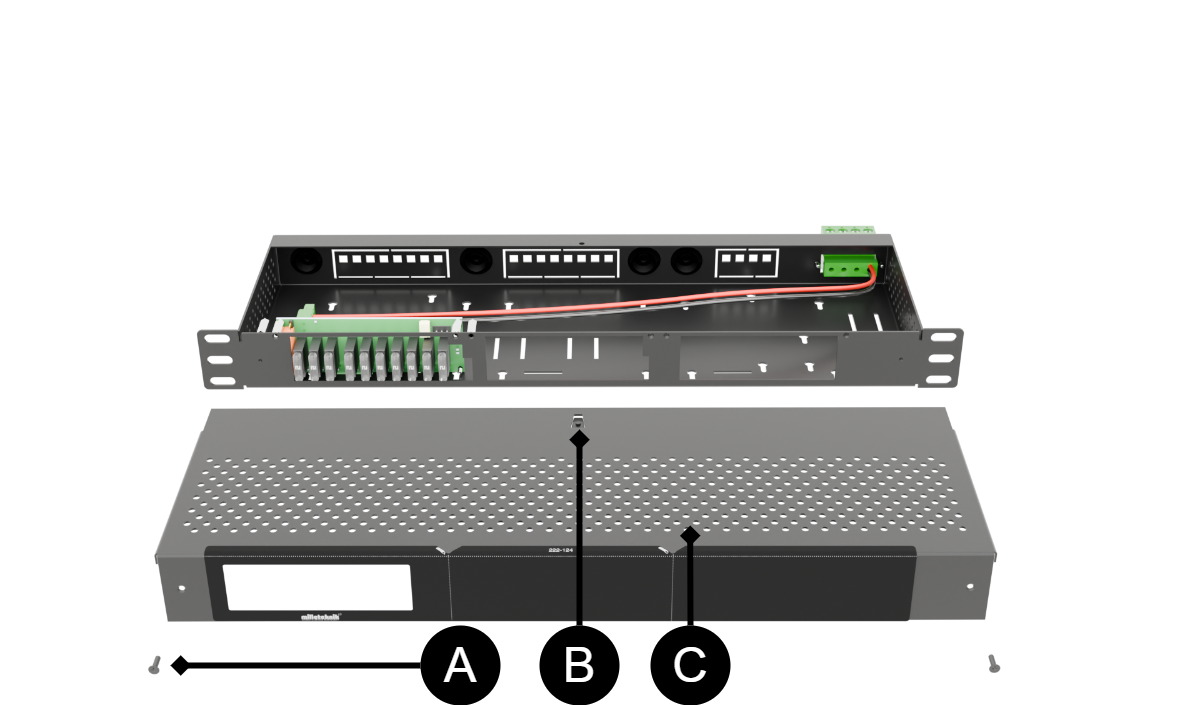

Åbn låget

Belastningen er tilsluttet bagsiden. For at nå de jackbare terminaler skal dækslet fjernes

Skru de to skruer på forsiden af låget af.
Tryk ned med en skruetrækker på hætten (B), mens du skubber dækslet ud.

Konfigurationen varierer, men dækslet fjernes på samme måde.

Tabel 2. Fjernelse af hætten på 1HE

Brev	Forklaring
A	Skrue.
B	Lim/fastgørelse i låg og bund.
C	låg.

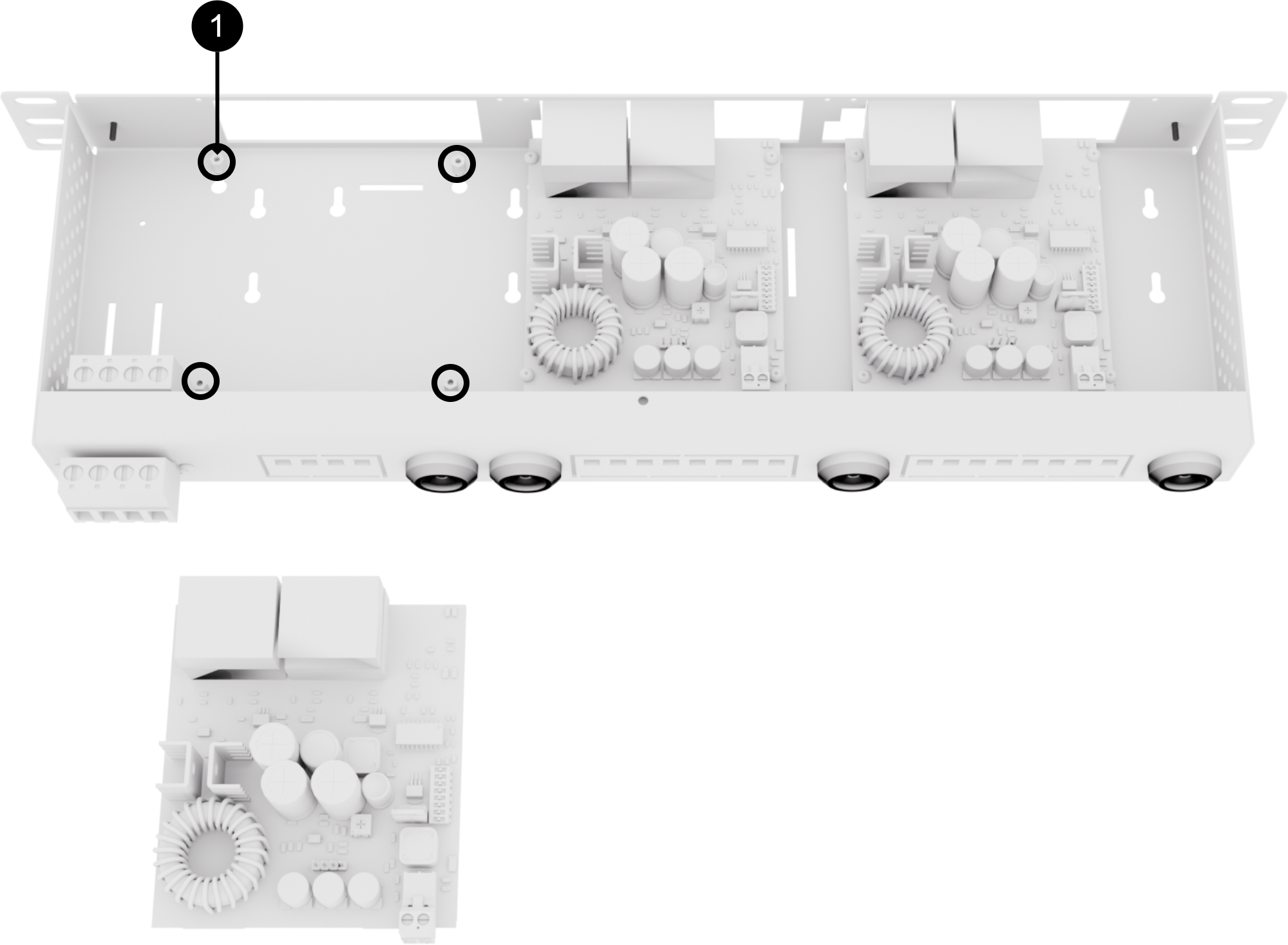

Monter kortet i kabinettet

Tabel 3. Monter kortet i kabinettet

Nej.	Forklaring
1	Monter brættet på afstandsstykker. Skrue og afstandsstykker leveres i den medfølgende pose

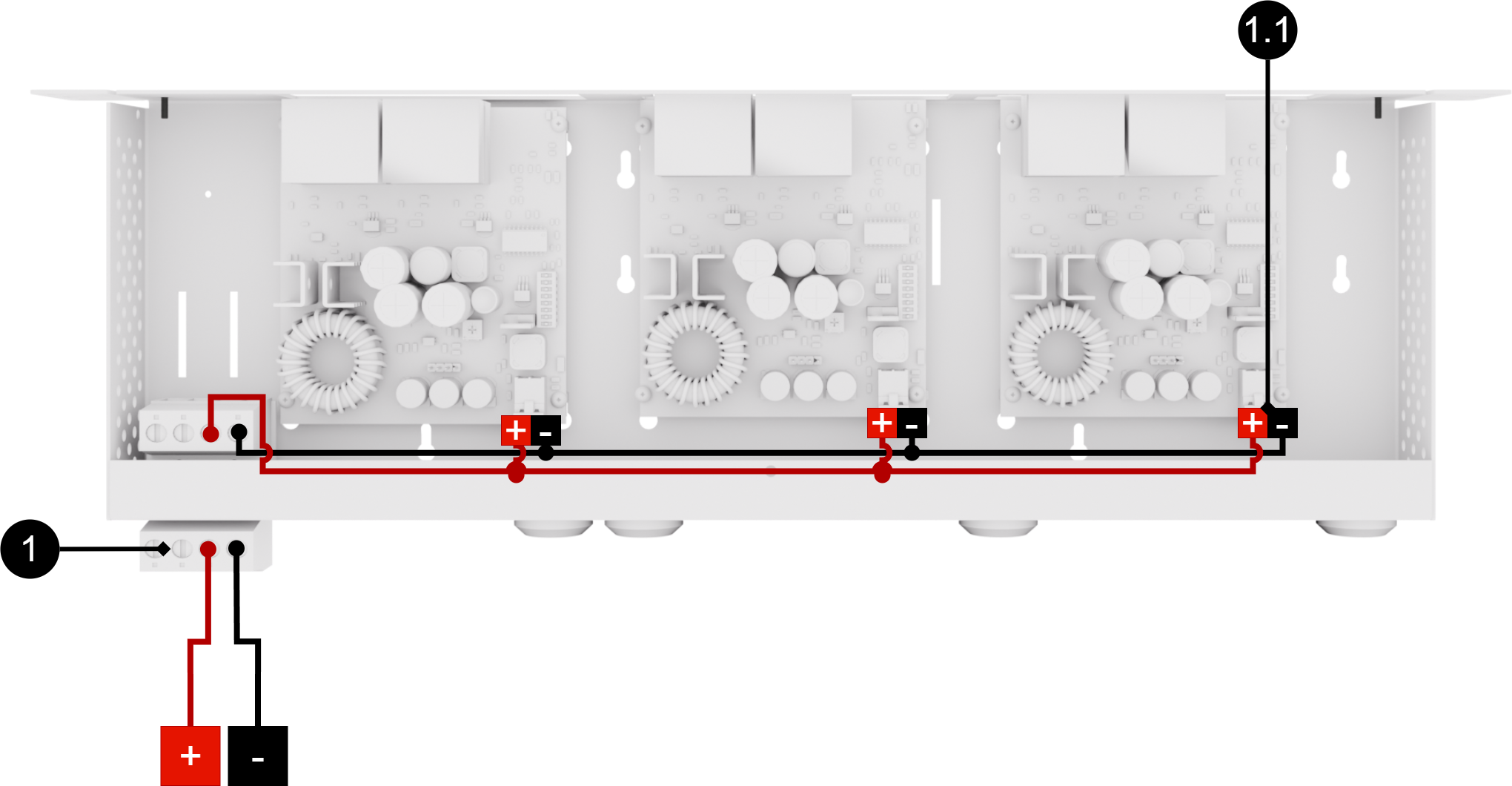

[sv] Koppla in i denna ordningen

[sv] Koppla in last.
[sv] Koppla in strömmatning, 24 V .

Tabel 4. [sv] Inkoppling

[sv] Nr	[sv] Förklaring
[sv] 1 & 1.1	[sv] Koppla in strömmatning, 24 V .

[sv] Kompatibla produkter

[sv] Produkten är kompatibel med alla Milletekniks batteribackuper som levererar 24 V DC ut.

[sv] Produktblad

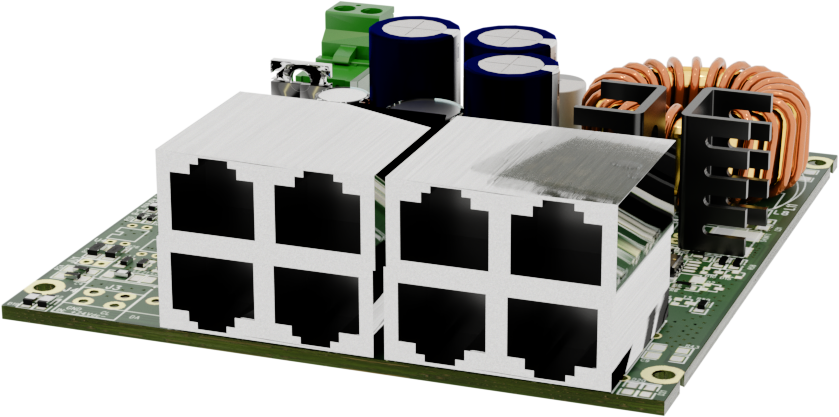

[sv] Produktbild

[sv] Produktidentifiering

Tabel 5. [sv] Benämning, artikelnummer och e-nummer

[sv] Benämning	[sv] Artikelnummer	[sv] E-nummer
[sv] PoE-injector 4P expansion kit for 1U02	[sv] A-OT002404PI01	51 731 56

[sv] Benämning

[sv] Utökar PoE-injector 4p 1HE med fyra portar.

[sv] Om

[sv] Vanliga användningsområden

[sv] Strömförsörjning till övervakningskameror där PoE-stöd saknas.
[sv] Förlängning av nätverkskapacitet för säkerhetssystem.
[sv] Adderar PoE-funktion till nätverksanslutning.
[sv] Drivning av trådlösa accesspunkter.

[sv] Teknisk beskrivning

[sv] PoE-injector 48 V. Fyra ingångar och fyra utgångar. Kan byggas ut till totalt 12 PoE-portar vid behov.

[sv] Spänning, ström och effekt

[sv] Spänning in: 27,3 V DC, (24 V).

[sv] Spänning ut: 48 V DC.

[sv] Max effekt per PoE-port: 30,8 W.

[sv] Egenförbrukning är det strömuttag kretskortet har vid driftsatt system och i batteridrift.

Tabel 6. [sv] Egenförbrukning

[sv] Kretskort	[sv] Egenförbrukning (i batteridrift)	[sv] Kommentar
[sv] PoE switch 4p expansion kit	[sv] 28 mA
[sv] PoE-injector 4p	[sv] 87 mA

[sv] Utgångar

[sv] Fyra PoE-portar för både ström och data. Inga separata lastutgångar ingår.

[sv] Vikt

Tabel 7. [sv] Nettovikt och vikt med förpackning

[sv] Namn	[sv] Nettovikt	[sv] Vikt m förp.
[sv] PoE-injector 4P expansion kit for 1U02	[sv] 0,3 kg	[sv] 0,4 kg

[sv] Installationskrav

[sv] Kan enbart installeras i PoE-injector 4p 1HE

[sv] Krav som produkten uppfyller

Tabel 8. [sv] Produkten uppfyller följande krav.

[sv] EMC:

[sv] EMC Directive 2014/30/EU

[sv] El (LVD):

[sv] Low Voltage Directive 2014/35/EU

[sv]

[sv] CE-märkning:

[sv] EC no. 765/2008

[sv] Hållbarhet och regelefterlevnad:

[sv] REACH: Produkten uppfyller REACH-förordningen (EG) nr 1907/2006.

[sv] RoHS: Produkten uppfyller RoHS-direktivet 2011/65/EU med tillägg.

[sv] SCIP: registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG).

[sv] WEEE: Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU). Uttjänta produkter ska lämnas till återvinningscentral.

[sv] Batterier: Om produkten levereras med batterier omfattas den av Batteriförordningen (2023/1542). Uttjänta batterier ska tas ur produkten och lämnas till återvinningscentral.

[sv] Maskindirektivet

[sv] Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

[sv] Ekodesign

[sv] Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt^[a] för att ge våra kunder trygghet i sitt val.

^[a]Standbyförbrukning och effekt.

[sv] Benämning	[sv] Verkningsgrad (%) ^[a]	[sv] Standby-förbrukning, typisk (W):
^[a]Vid nominell last.

[sv] Garanti

[sv] Tillverkning, livslängd, miljöpåverkan och återvinning

[sv] Tillverkad av Milleteknik i Partille, Sverige.

[sv] Länkar

[sv] Övrigt

Tabel 9. [sv] Maxeffekt PoE.

-	[sv] PoE	[sv] PoE+	[sv] PoE++
[sv] Kompatibla^[a]	-	[sv] PoE	[sv] PoE, PoE+
[sv] Officiellt namn	[sv] IEEE 802.3af	[sv] IEEE 802.3at	[sv] IEEE 802.3bt
[sv] Maxeffekt	[sv] 15,4 W at PSE	[sv] 30,8 W at PSE	[sv] 60 W-100 W
^[a]Strömmatningen följer med "uppåt", men inte "ned". En PoE kan aldrig driva en PoE+/PoE++ enhet som kräver mer än 13 W at PD.

[sv] Om dessa uppgifter

[sv] Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.
