Nimikeke, artikkelinumero ja sähköpostinumero
Nimikeke | Tuote nro. | Sähkönumero |
|---|---|---|
PoE-injector 4P expansion kit for 1U02 | A-OT002404PI01 | 51 731 56 |

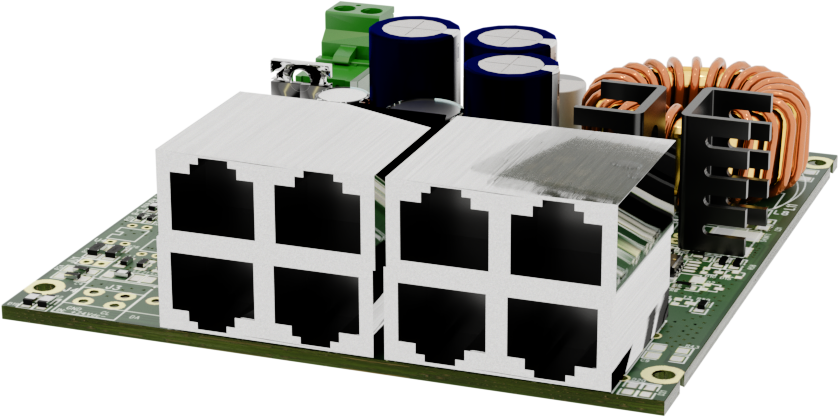

Tuotekuva
Käyttöalue
PoE-injektorin 4P-laajennussarja 1U02: lle syöttää jopa neljä laitetta sekä teholla että datalla PoE-porttien kautta ilman erillisiä kuormalähtöjä. Asennetaan helposti PoE-injektoriin 4p 1HE. Syöttö: 24 V in, lähtöjännite: 48 V DC PoE-porttien kautta. Tarvitsetko lisää portteja? Kytke enintään kolme laitetta, jolloin saat yhteensä 12 PoE-lähtöä
Asennus ja käyttöönotto
Asennus- ja käyttöönotto-ohjeet.
Asenna vaihtoehto 1HE: hen

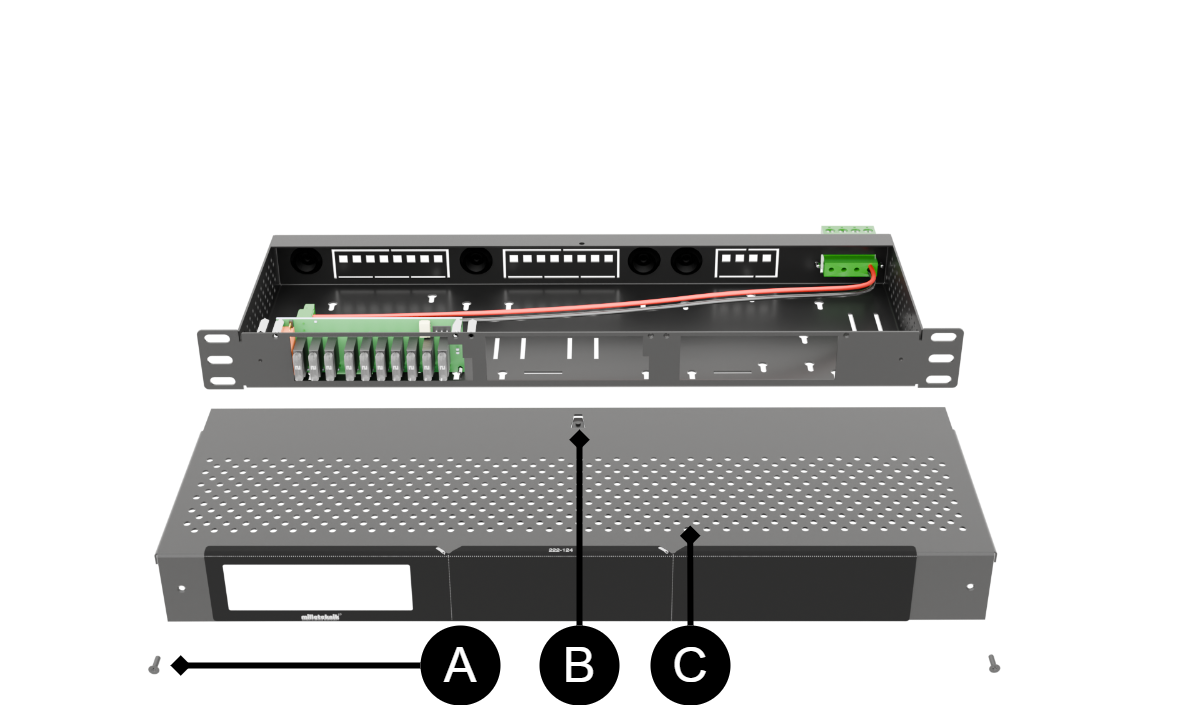

Avaa kansi
Kuorma on kytketty takaosaan. Kansi on poistettava, jotta pääset irrottaviin liittimiin
Irrota kaksi ruuvia kannen etuosassa.
Paina korkkia (B) ruuvimeisselillä alas työntämällä kansi ulos.
Kokoonpano vaihtelee, mutta kansi poistetaan samalla tavalla.
Kirje | Selitys |
|---|---|
A | Ruuvi. |
B | Liima/kiinnitin kannessa ja pohjassa. |
C | Kansi. |

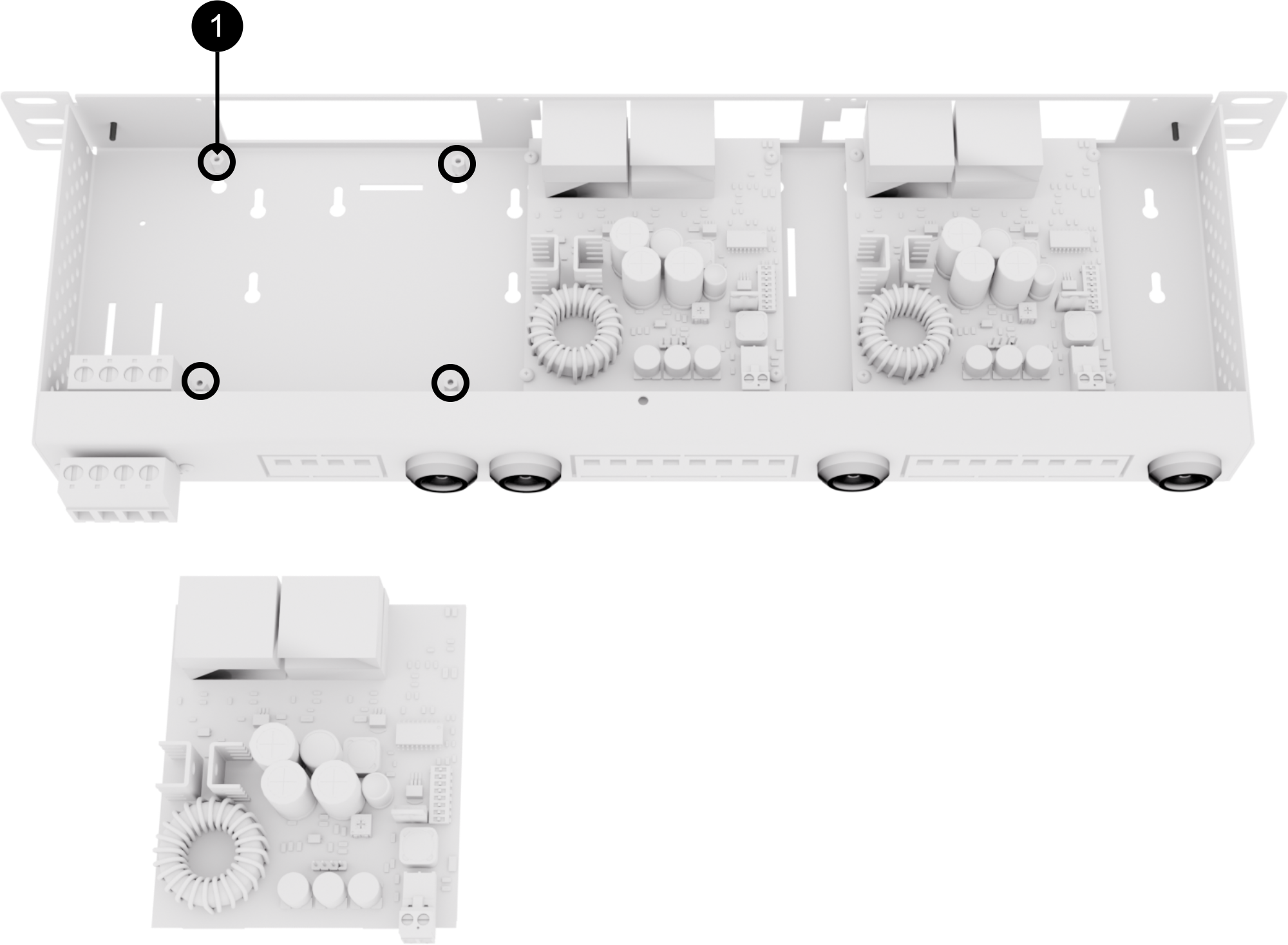

Kiinnitä kortti koteloon
Ei. | Selitys |
|---|---|
1 | Asenna levy välikappaleisiin. Ruuvi ja välikappaleet toimitetaan mukana toimitetussa pussissa |
Liitä tähän tilaukseen

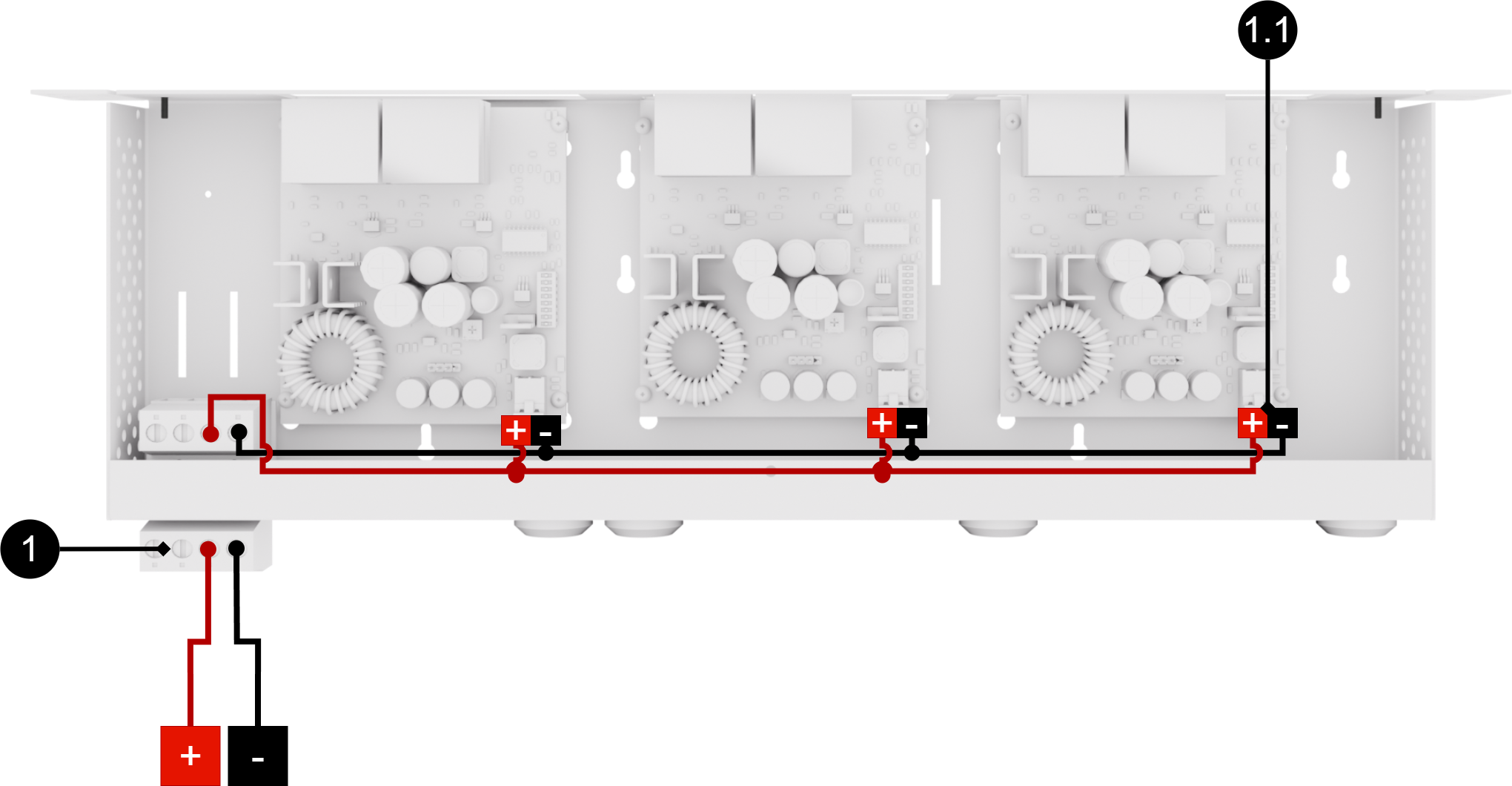

Kuorman kytkeminen.
Kytke virtalähde, .
Ei. | Selitys |
|---|---|
1 & 1.1 | Kytke virtalähde, . |
Yhteensopivat tuotteet
Tuote on yhteensopiva kaikkien Milleteknik-akkuvarmuuskopioiden kanssa, jotka toimittavat ulos.
Tuoteseloste - Tekniset tiedot
Tuoteseloste - virtalähde Milleteknikiltä
Tuotekuva
Nimikeke, artikkelinumero ja sähköpostinumero
Nimikeke | Tuote nro. | Sähkönumero |
|---|---|---|
PoE-injector 4P expansion kit for 1U02 | A-OT002404PI01 | 51 731 56 |
Nimikeke
Laajentaa PoE-injektoria 4p 1HE neljällä portilla.
Käyttöalue
PoE-injektorin 4P-laajennussarja 1U02: lle syöttää jopa neljä laitetta sekä teholla että datalla PoE-porttien kautta ilman erillisiä kuormalähtöjä. Asennetaan helposti PoE-injektoriin 4p 1HE. Syöttö: 24 V in, lähtöjännite: 48 V DC PoE-porttien kautta. Tarvitsetko lisää portteja? Kytke enintään kolme laitetta, jolloin saat yhteensä 12 PoE-lähtöä
Yleiset käyttötarkoitukset
Virtalähde CCTV-kameroille, joissa PoE-tuki puuttuu.
Turvajärjestelmien verkkokapasiteetin laajentaminen.
Lisää PoE-toiminnon verkkoyhteyksiin.
Langattomien tukiasemien käyttö.
Tekninen kuvaus
PoE-injektori 48 V. Neljä tuloa ja neljä lähtöä. Voidaan laajentaa tarvittaessa yhteensä 12 PoE-porttiin.
Jännite, virta ja teho
Jännite sisään: 27,3 V DC, (24 V).
Jännite ulos: 48 DC: SSÄ.
Suurin teho PoE-porttia kohti: 30,8 W.
Lähdöt
Neljä PoE-porttia ja kaksi LAN-porttia.
Paino
Nimi | Nettopaino | Paino m pakkauksessa. |
|---|---|---|
PoE-injektorin 4P-laajennussarja 1U02: lle | 0,3 kg | 0,4 kg |
Asennusvaatimukset
Voidaan asentaa vain PoE-injektori 4p 1HE
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU |
CE: | CE-direktiivi 765/2008 |
Ympäristö | REACH: Tuote on REACH-asetuksen (EY) N:o 1907/2006 mukainen. RoHS: Tuote on RoHS-direktiivin 2011/65/EU mukainen lisäyksineen. SCIP: rekisteröity soveltuvin osin EU:n jätedirektiivin (2008/98/EY) nojalla. Sähkö- ja elektroniikkalaiteromu: Tuote sisältää sähkökomponentteja tai johdotuksia, ja se kuuluu sähkö- ja elektroniikkalaiteromun direktiivin (2012/19/EU) soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen Paristot: Jos tuote toimitetaan paristojen mukana, se kuuluu akkuasetuksen (2023/1542) soveltamisalaan. Vanhentuneet paristot on poistettava tuotteesta ja palautettava kierrätyskeskukseen |
Konedirektiivi | Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone. |
Ekosuunnittelu | Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan. Koska jotkin komponentit voidaan kattaa, paljastamme kuitenkin asiaankuuluvia tietoja antaaksemme asiakkaillemme luottamuksen valintoihinsa |
Takuu
Valmistus, käyttöikä, ympäristövaikutukset ja kierrätys
Valmistaja Milleteknik Partillessa, Ruotsissa.
Linkki teknisiin tietoihin
Sekalaista
Tietoja näistä tiedoista
Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta. |
Julkaisupäivä 2026-07-09
