Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
PoE-injector 4P expansion kit for 1U02 | A-OT002404PI01 | 51 731 56 |

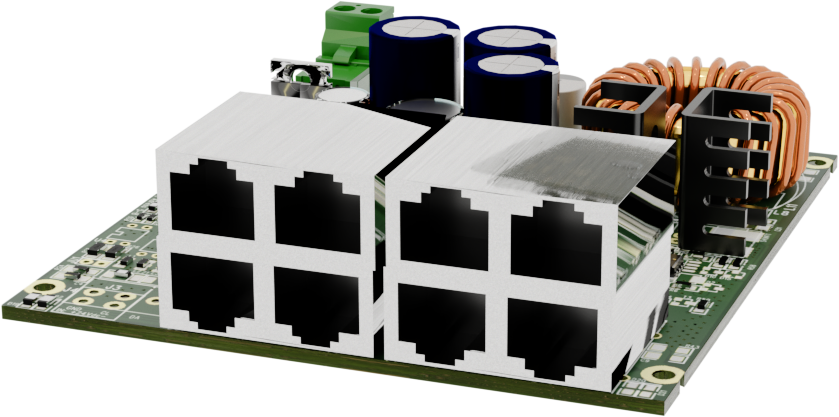

Produktbild
Om
PoE-injector 4P expansion kit for 1U02 adderar PoE-funktion till en nätverksanslutning som saknar detta och matar upp till fyra enheter med både ström och data via PoE-portar, utan behov av separata lastutgångar. Enheten monteras enkelt i PoE-injector 4P 1HE och matas med 24 V DC, vilket ger en utspänning på 48 V DC via PoE-portarna. Om fler portar behövs kan upp till tre enheter seriekopplas för totalt tolv PoE-utgångar.
Installation och driftsättning
Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.
Montera tillvalet i 1HE

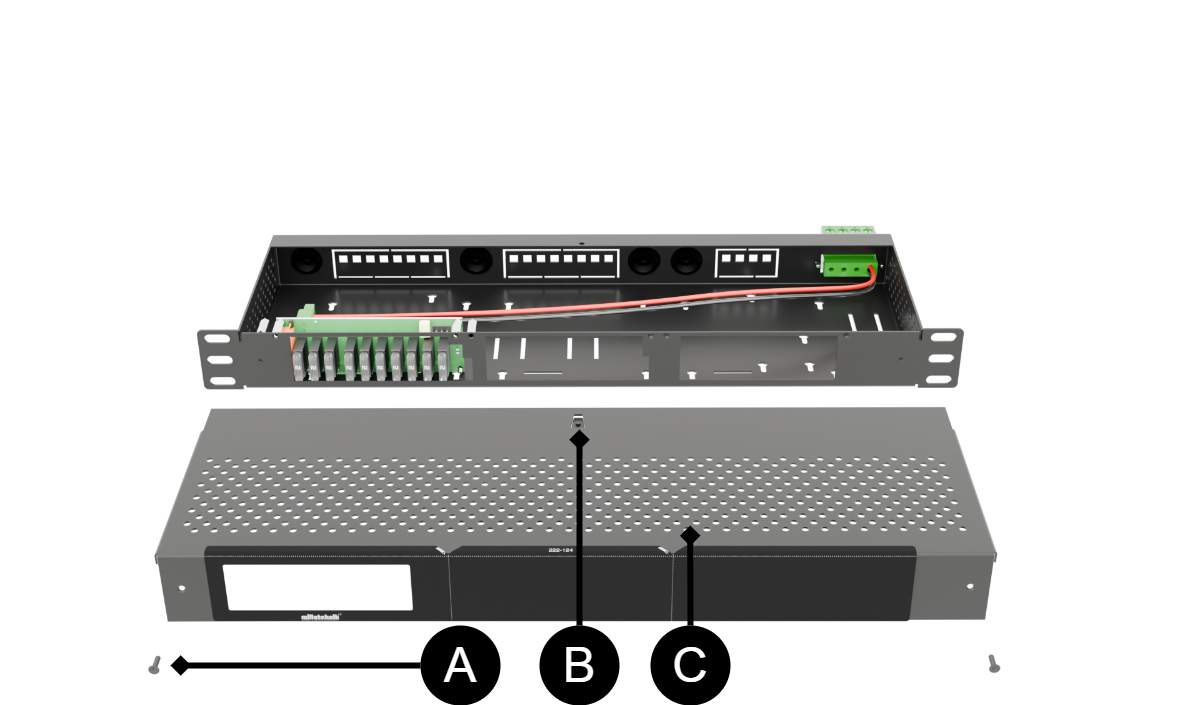

Öppna locket
Last kopplas in på baksidan. För att nå de jackbara plintarna behöver locket tas bort.
Skruva ut de två skruvarna på lockets framsida.
Tryck ner med en skruvmejsel på gemet (B) samtidigt som du skjuter ut locket.
Konfiguration varierar men locket tas bort på samma sätt.
Bokstav | Förklaring |
|---|---|
A | Skruv. |
B | Gem/fäste i lock och underdel. |
C | Lock. |

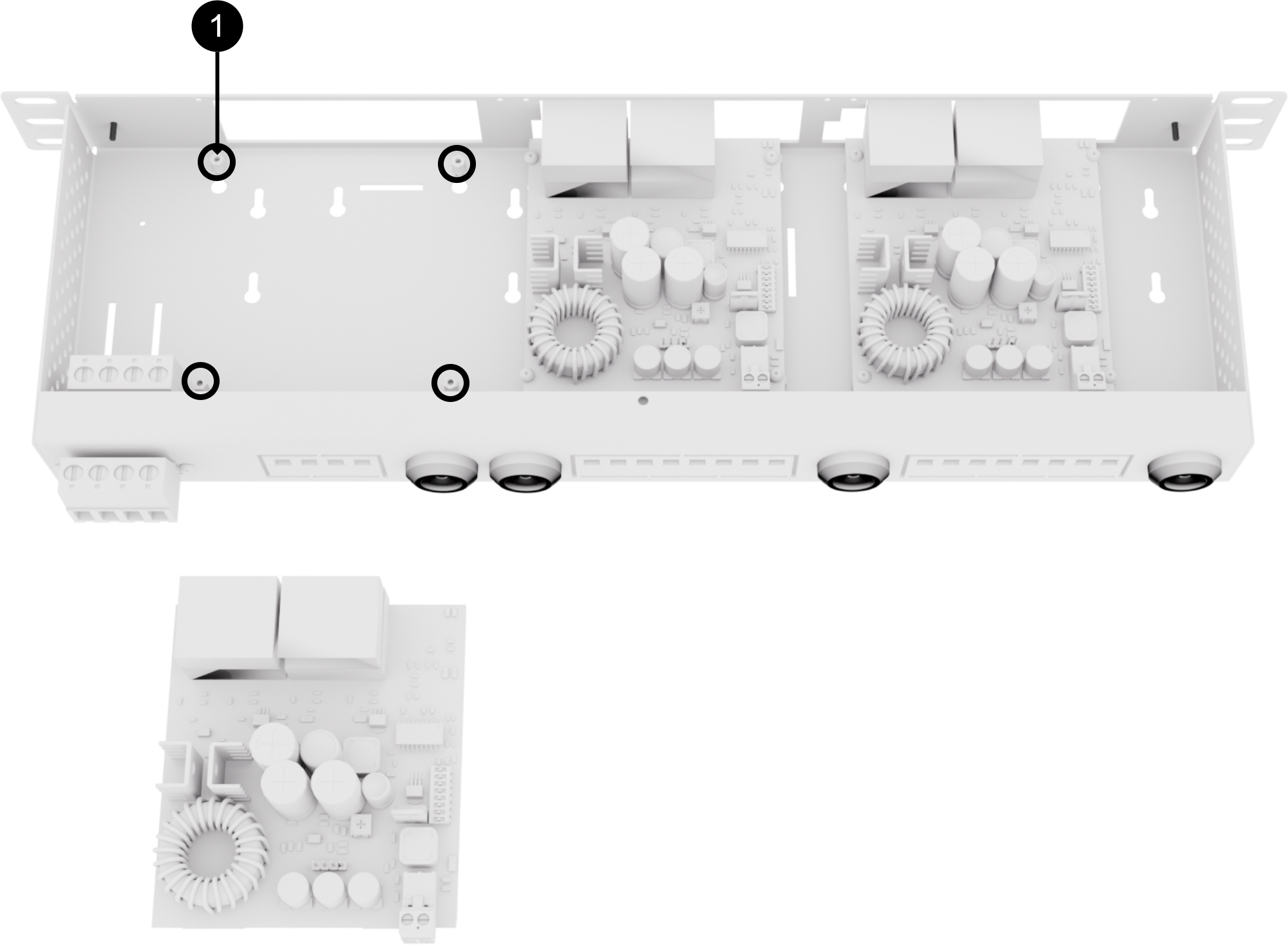

Montera kortet i kapsling
Nr | Förklaring |
|---|---|
1 | Montera kortet på distanser. Skruv och distanser finns i medföljande påse. |

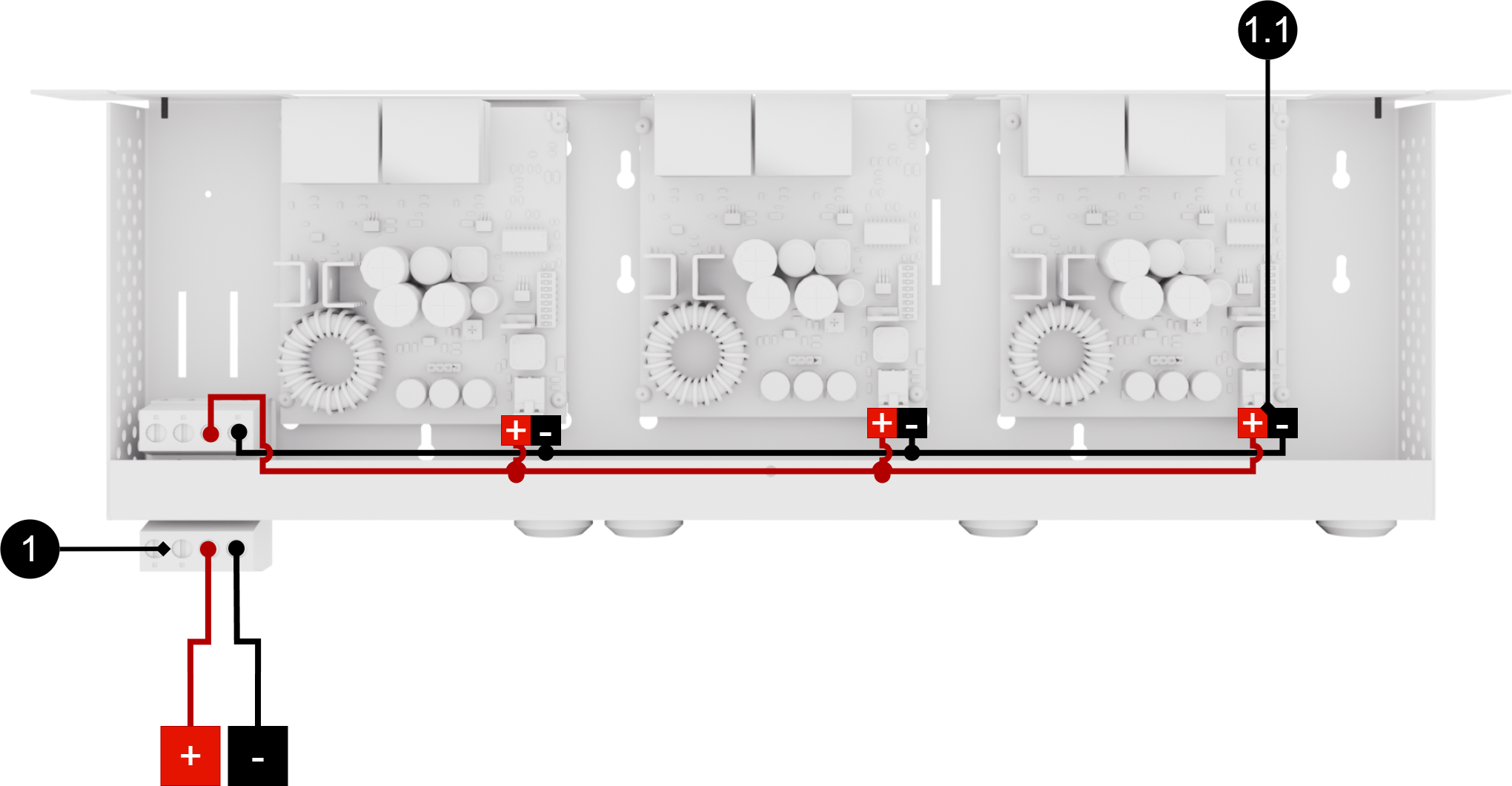

Koppla in i denna ordningen
Koppla in last.
Koppla in strömmatning, 24 V .
Nr | Förklaring |
|---|---|
1 & 1.1 | Koppla in strömmatning, 24 V . |
Kompatibla produkter
Produkten är kompatibel med alla Milletekniks batteribackuper som levererar 24 V DC ut.
Produktblad
Produktblad
Produktbild
Produktidentifiering
Benämning | Artikelnummer | E-nummer |
|---|---|---|
PoE-injector 4P expansion kit for 1U02 | A-OT002404PI01 | 51 731 56 |
Benämning
Utökar PoE-injector 4p 1HE med fyra portar.
Om
PoE-injector 4P expansion kit for 1U02 adderar PoE-funktion till en nätverksanslutning som saknar detta och matar upp till fyra enheter med både ström och data via PoE-portar, utan behov av separata lastutgångar. Enheten monteras enkelt i PoE-injector 4P 1HE och matas med 24 V DC, vilket ger en utspänning på 48 V DC via PoE-portarna. Om fler portar behövs kan upp till tre enheter seriekopplas för totalt tolv PoE-utgångar.
Vanliga användningsområden
Strömförsörjning till övervakningskameror där PoE-stöd saknas.
Förlängning av nätverkskapacitet för säkerhetssystem.
Adderar PoE-funktion till nätverksanslutning.
Drivning av trådlösa accesspunkter.
Teknisk beskrivning
PoE-injector 48 V. Fyra ingångar och fyra utgångar. Kan byggas ut till totalt 12 PoE-portar vid behov.
Spänning, ström och effekt
Spänning in: 27,3 V DC, (24 V).
Spänning ut: 48 V DC.
Max effekt per PoE-port: 30,8 W.
Utgångar
Fyra PoE-portar för både ström och data. Inga separata lastutgångar ingår.
Vikt
Namn | Nettovikt | Vikt m förp. |
|---|---|---|
PoE-injector 4P expansion kit for 1U02 | 0,3 kg | 0,4 kg |
Installationskrav
Kan enbart installeras i PoE-injector 4p 1HE
Krav som produkten uppfyller
EMC: | EMC Directive 2014/30/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
El (LVD): | Low Voltage Directive 2014/35/EU | ||||||||||||||||||||||||||||||||||||||||||||||||
CE-märkning: | EC no. 765/2008 | ||||||||||||||||||||||||||||||||||||||||||||||||
Hållbarhet och regelefterlevnad: | REACH: Produkten uppfyller REACH-förordningen (EG) nr 1907/2006. RoHS: Produkten uppfyller RoHS-direktivet 2011/65/EU med tillägg. SCIP: registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG). WEEE: Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU). Uttjänta produkter ska lämnas till återvinningscentral. Batterier: Om produkten levereras med batterier omfattas den av Batteriförordningen (2023/1542). Uttjänta batterier ska tas ur produkten och lämnas till återvinningscentral. | ||||||||||||||||||||||||||||||||||||||||||||||||
Maskindirektivet | Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG). | ||||||||||||||||||||||||||||||||||||||||||||||||
Ekodesign | Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt[a] för att ge våra kunder trygghet i sitt val. | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Standbyförbrukning och effekt. | |||||||||||||||||||||||||||||||||||||||||||||||||
Garanti
Tillverkning, livslängd, miljöpåverkan och återvinning
Tillverkad av Milleteknik i Partille, Sverige.
Länkar
Övrigt
Om dessa uppgifter
Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande. |
Publiceringsdatum 2026-07-09
