PoE 8p expansions 1HE

Produktidentifiering

Tabell 1. Benämning, artikelnummer och e-nummer

Benämning	Artikelnummer	E-nummer
PoE-switch 8p expansionskit for 1U02	A-OT002408PU01	51 731 55

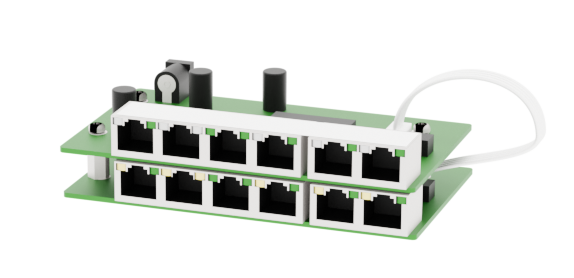

Produktbild

Om

PoE-switch 8p expansionskit för 1U02 är ett tillvalskort som utökar systemet med ytterligare åtta PoE-portar. Kortet används tillsammans med PoE-switch 8p 1HE, som levereras med ett kort förinstallerat. Upp till två expansionskort kan installeras i 1U02-chassit, vilket gör det möjligt att utöka systemet till totalt 16 PoE-portar. Varje port levererar både ström och nätverksdata med en effekt på upp till 30,8 W per port.

Installation och driftsättning

Instruktioner för installation och driftsättning. Produktblad ingår och kompletterar instruktionerna med tekniska specifikationer.

Montera tillvalet i 1HE

Öppna locket

Last kopplas in på baksidan. För att nå de jackbara plintarna behöver locket tas bort.

Skruva ut de två skruvarna på lockets framsida.
Tryck ner med en skruvmejsel på gemet (B) samtidigt som du skjuter ut locket.

Konfiguration varierar men locket tas bort på samma sätt.

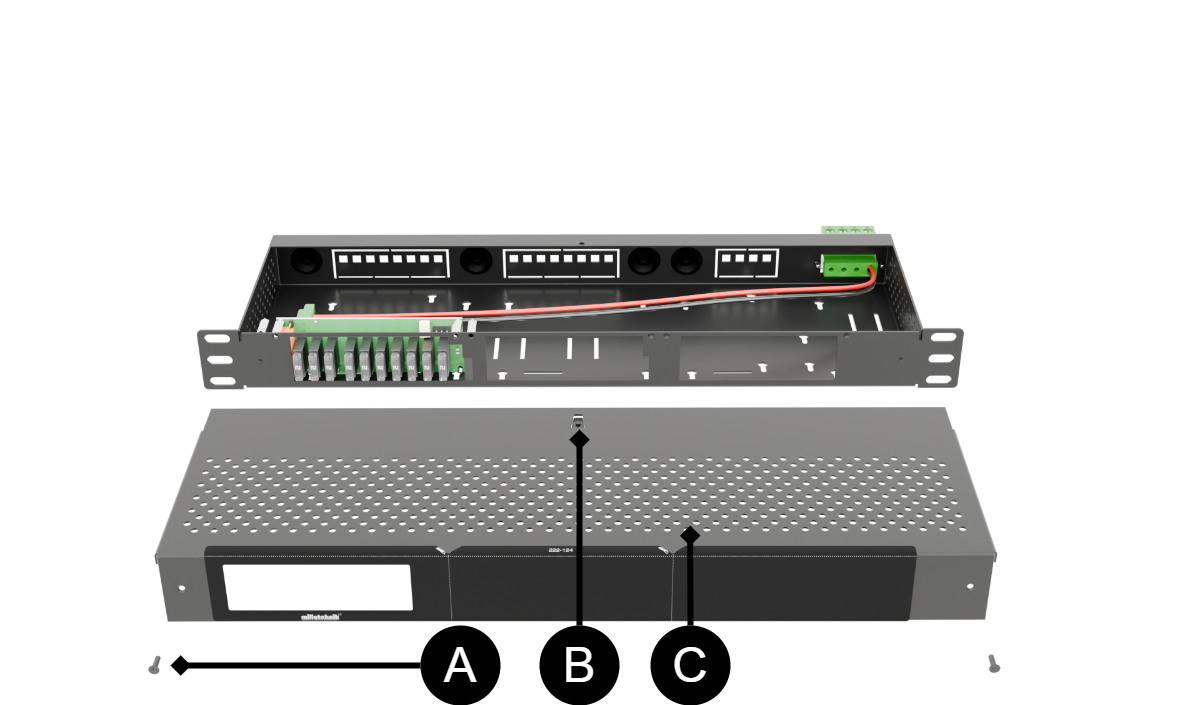

Tabell 2. Ta bort locket på 1HE

Bokstav	Förklaring
A	Skruv.
B	Gem/fäste i lock och underdel.
C	Lock.

Montera kortet i kapsling

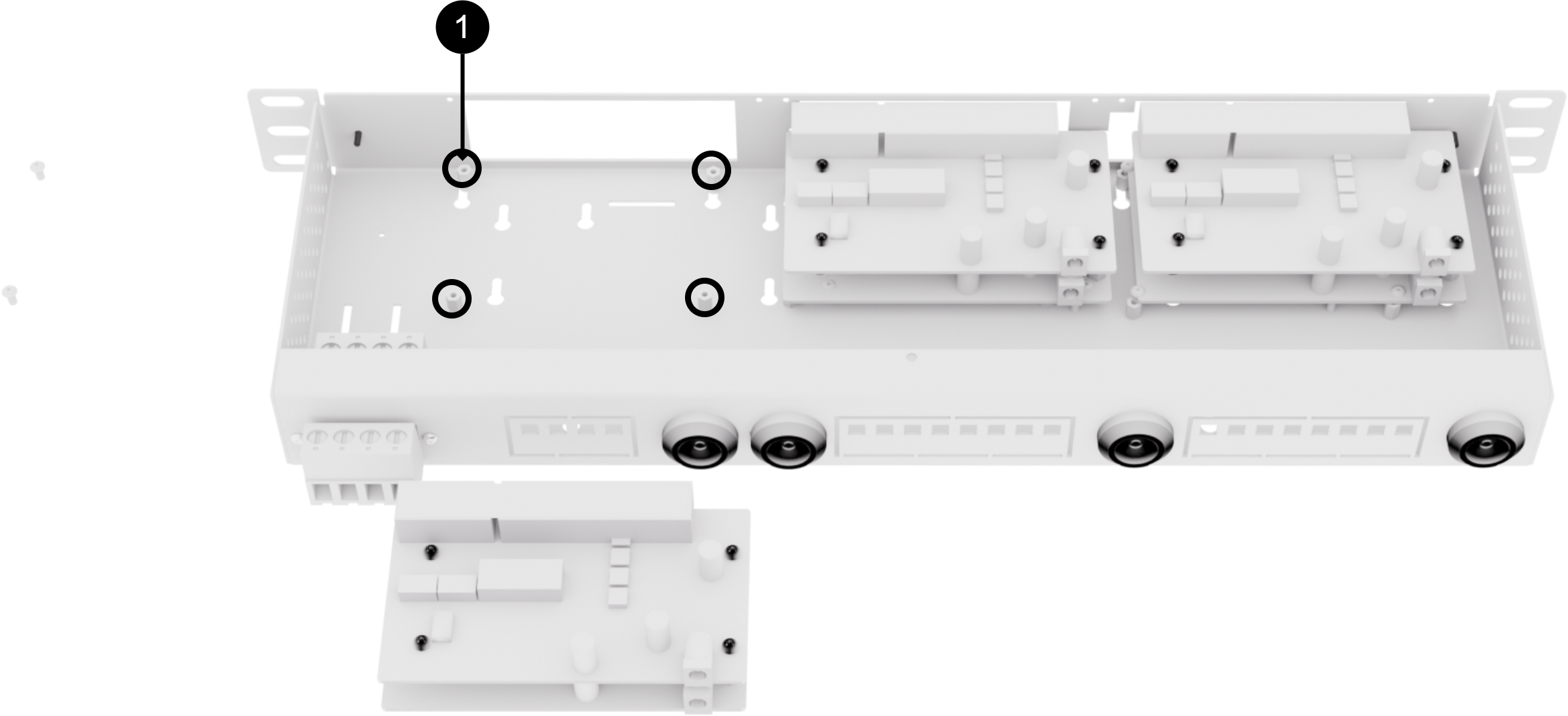

Tabell 3. Montera kortet i kapsling

Nr	Förklaring
1	Montera kortet på distanser. Skruv och distanser finns i medföljande påse.

Koppla in i denna ordningen

Koppla in last.
Koppla in strömmatning, 48 V.

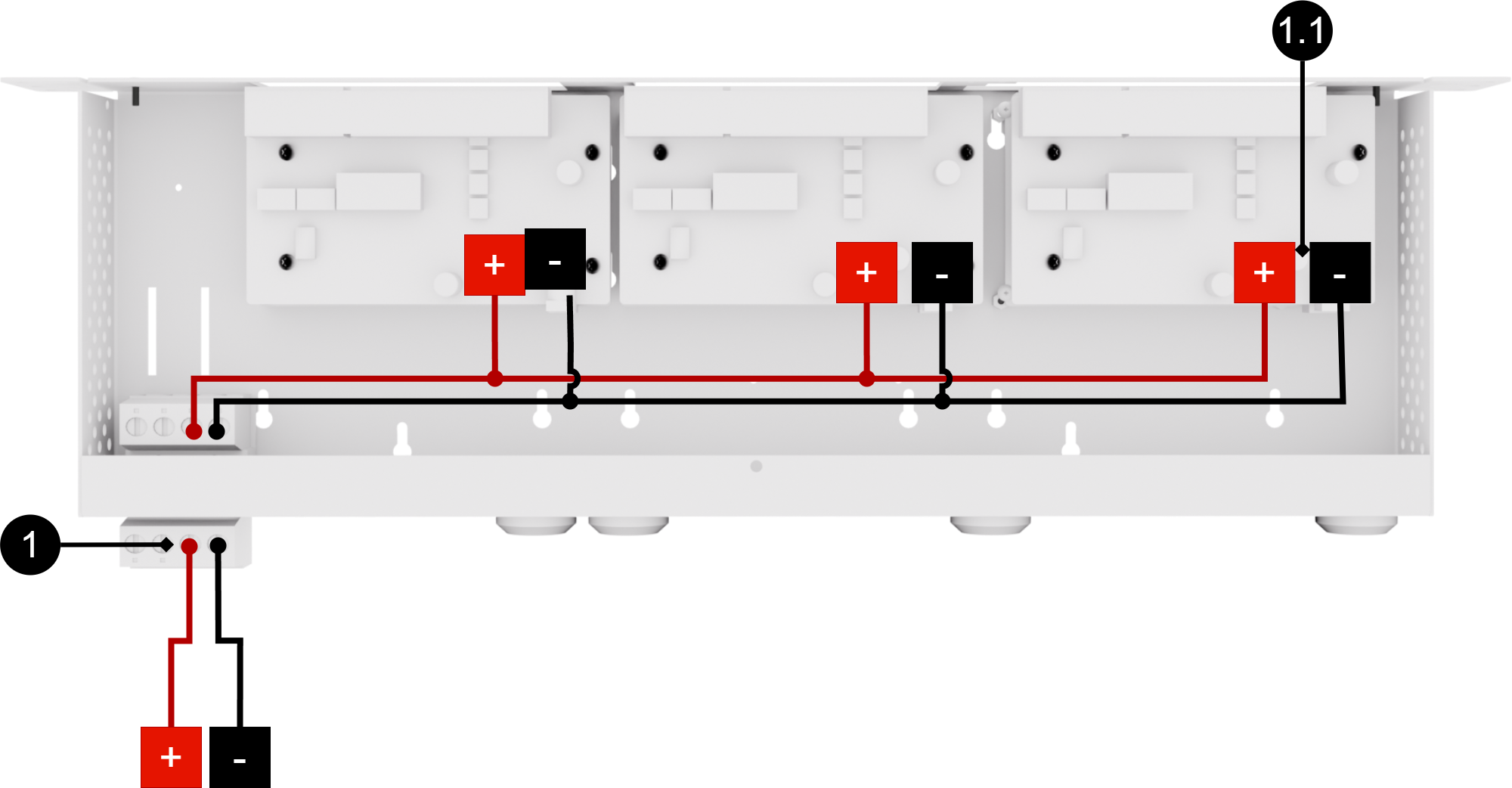

Tabell 4. Inkoppling

Nr	Förklaring
1 & 1.1	Koppla in strömmatning, 48 V.

Kompatibla produkter

Produkten är kompatibel med alla Milletekniks batteribackuper som levererar 48 V ut.

Produktblad

Produktbild

Produktidentifiering

Tabell 5. Benämning, artikelnummer och e-nummer

Benämning	Artikelnummer	E-nummer
PoE-switch 8p expansionskit for 1U02	A-OT002408PU01	51 731 55

Benämning

Utökar PoE-switch 8p 1HE med åtta portar.

Om

Vanliga användningsområden

Ström och data till övervakningskameror.
Anslutning av accesspunkter och IP-telefoner.
Nätverkshantering i säkerhetsinstallationer.

Teknisk beskrivning

PoE-switch för upp till AT-standard. Levererar upp till 30,8 W per PoE-port. Inga 24 V lastutgångar finns på denna enhet.

Spänning, ström och effekt

Spänning in: 48 V DC.

Spänning ut: 48 V DC.

Max effekt per PoE-port: 30,8 W.

Egenförbrukning är det strömuttag kretskortet har vid driftsatt system och i batteridrift.

Tabell 6. Egenförbrukning

Kretskort	Egenförbrukning (i batteridrift)	Kommentar
PoE switch 8p expansion kit	56 mA

Utgångar

Åtta PoE-portar för både ström och data, samt fyra LAN-portar för nätverksanslutning. Inga separata lastutgångar ingår.

Vikt

Tabell 7. Nettovikt och vikt med förpackning

Namn	Nettovikt	Vikt m förp.
PoE-switch 8p expansionskit för 1U02	0,3 kg	0,4 kg

Installationskrav

Kan enbart installeras i PoE-switch 8p 1HE

Krav som produkten uppfyller

Tabell 8. Produkten uppfyller följande krav.

EMC:

EMC Directive 2014/30/EU

El (LVD):

Low Voltage Directive 2014/35/EU

CE-märkning:

EC no. 765/2008

Hållbarhet och regelefterlevnad:

REACH: Produkten uppfyller REACH-förordningen (EG) nr 1907/2006.

RoHS: Produkten uppfyller RoHS-direktivet 2011/65/EU med tillägg.

SCIP: registrerad enligt EU:s avfallsdirektiv när tillämpligt, (2008/98/EG).

WEEE: Produkten innehåller elektriska komponenter eller kablage och omfattas av WEEE-direktivet (2012/19/EU). Uttjänta produkter ska lämnas till återvinningscentral.

Batterier: Om produkten levereras med batterier omfattas den av Batteriförordningen (2023/1542). Uttjänta batterier ska tas ur produkten och lämnas till återvinningscentral.

Maskindirektivet

Produkten ingår i elektriska system, omfattas av relevanta el- och säkerhetsdirektiv och är inte en maskin enligt Maskindirektivet (2006/42/EG).

Ekodesign

Milletekniks produkter är avsedda för professionell användning och omfattas därför inte direkt av ekodesignförordningen (EU 2019/1782). Eftersom vissa komponenter kan omfattas redovisar vi ändå relevant information där det är tillämpligt^[a] för att ge våra kunder trygghet i sitt val.

^[a]Standbyförbrukning och effekt.

Benämning	Verkningsgrad (%) ^[a]	Standby-förbrukning, typisk (W):
^[a]Vid nominell last.

Begränsningar

Viktigt

Notera att 802.3at typ 2 ej stöds, då PoE-kortet saknar handskakningsfunktion för typ 2.

Produkten är testad och verifierad mot Axema passersystem och Dinbox passersystem och rekommenderas därför för användning enbart till dessa system. Produkten rekommenderas för tillfället inte till andra produkter som har af/at handskakningsförfarande. Produkten avviker från standard IEEE 802.3af per port och IEEE 802.3at då effekten är modifierad för att kunna användas tillsammans med Axema passersystem och Dinbox passersystem vilket leder till brister, (PoE-ansluten produkt startar ej), mot produkter som kräver handskakning.

Garanti

Tillverkning, livslängd, miljöpåverkan och återvinning

Tillverkad av Milleteknik i Partille, Sverige.

Länkar

Övrigt

Tabell 9. Maxeffekt PoE.

-	PoE	PoE+	PoE++
Kompatibla^[a]	-	PoE	PoE, PoE+
Officiellt namn	IEEE 802.3af	IEEE 802.3at	IEEE 802.3bt
Maxeffekt	15,4 W at PSE	30,8 W at PSE	60 W-100 W
^[a]Strömmatningen följer med "uppåt", men inte "ned". En PoE kan aldrig driva en PoE+/PoE++ enhet som kräver mer än 13 W at PD.

Om dessa uppgifter

Alla uppgifter publiceras med reservation för eventuella fel. Uppgifter uppdateras utan föregående meddelande.

_{Publiceringsdatum 2026-07-09}
