[sv] Om
[sv] Voltage converter 24V-12A 1A är ett tillvalskort med en utgång.
[sv] Envägsriktat, 24 volt till 12 volt.
[sv] Plint för enkel inkoppling av 24 V.
[sv] En lastutgång, max lastström: 1 A.
[sv] Färgkodat kablage för enkel inkoppling av 12 V last.
Asennus ja käyttöönotto
Asennus- ja käyttöönotto-ohjeet.
[sv] Montering i batteribackup
[sv] Kortet behöver inte monteras på plåt eller plasthållare. Kortet skruvas direkt med kabel på lastutgång på moderkortet eller vid applikation som behöver 12 V.

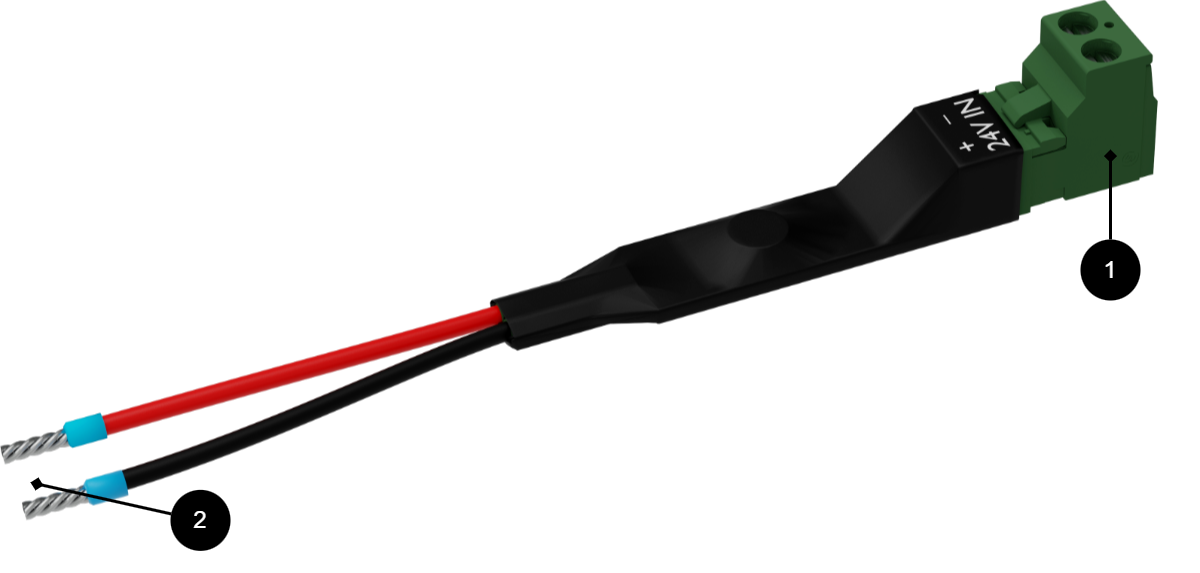

[sv] Kortbeskrivning och inkoppling
[sv] Nr | [sv] Förklaring |
|---|---|
1 | [sv] 24 V in. Kablage från moderkort medföljer ej - använd 4mm2. Notera +/--märkningen vid plinten. |
2 | [sv] 12 V ut. Rött= plus, svart = minus. |
Tärkeää
[sv] Kortet är envägsriktat. Det går endast att omvandla 24 V till 12 V.
Tuoteseloste - Tekniset tiedot
Tuoteseloste - virtalähde Milleteknikiltä

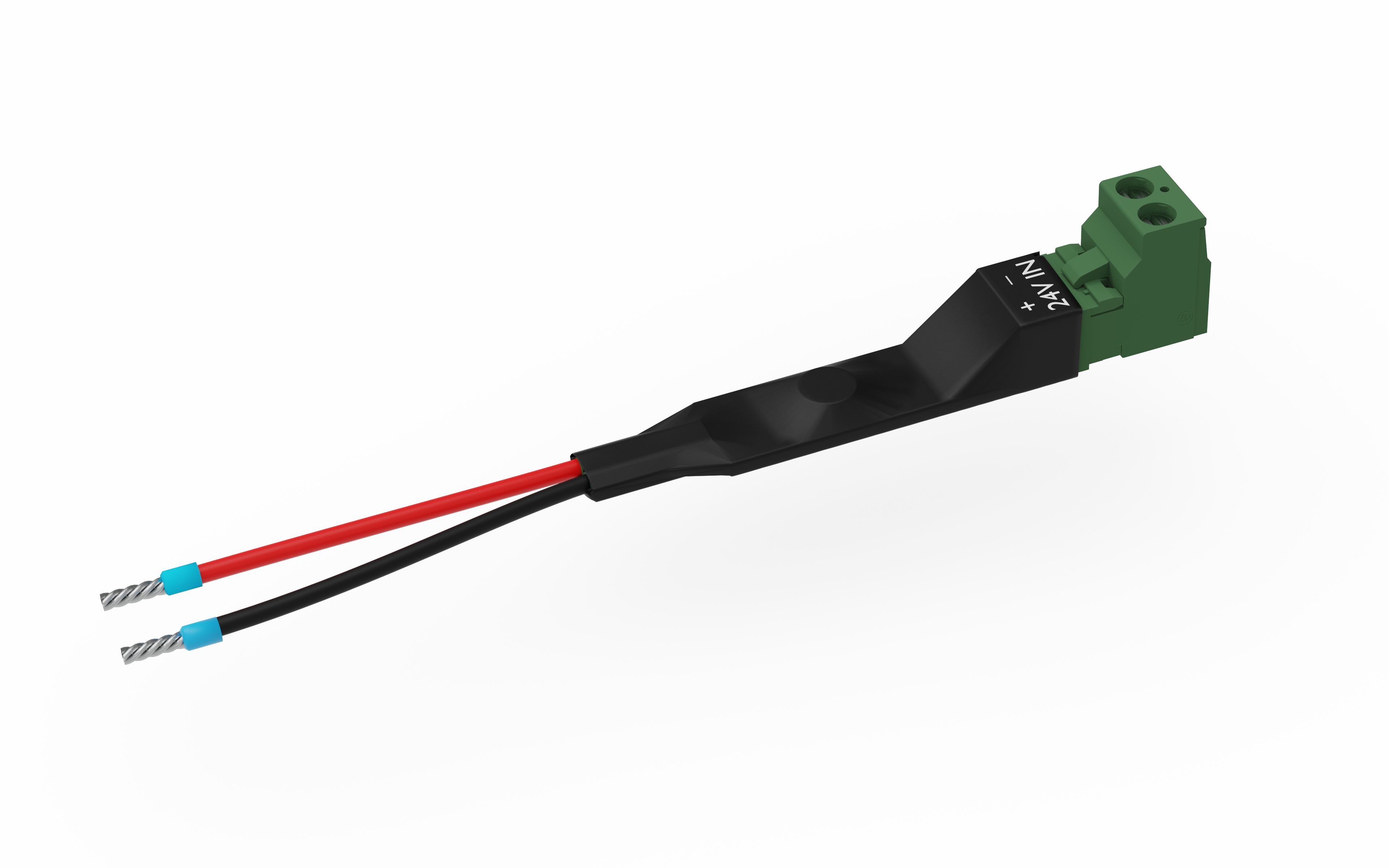

Tuotekuva
Nimikeke, artikkelinumero ja sähköpostinumero
Nimikeke | Tuote nro. | Sähkönumero |
|---|---|---|
Voltage Converter 24V-12V 1A | A-VC002401A01LM01 | 52 137 54 |
Nimikeke
Vaihtoehto jännitteen muuntamiseen 24 V:sta 12 V:iin. Max 1 A kuormitusvirta.
Käyttöalue
Tuote muuntaa 24 V: n 12 V: ksi ja on ihanteellinen käytettäväksi sovelluksessa, joka vaatii 12 V: n.
Tekninen kuvaus
Kortti tuottaa jatkuvasti 0,8 A, huipulla 1,0 A (lyhytaikainen).
Jännite, virta ja teho
Jännite sisään: 27,3 V DC, (24 V).
Jännite ulos: 12 DC: ssä.
Pistorasia: 1 A.
Lähdöt
Uloskäynti.
Kotelo, toteutus
Tuotteesta puuttuu kotelo ja se on asennettu olemassa olevaan koteloon.
Paino
Nimi | Nettopaino | Paino m pakkauksessa. |
|---|---|---|
Jännitteenmuuntaja 24V-12V 1A | 0,09 kg (9 grammaa) | 0,1 kg |
Asennusvaatimukset
Tuote on asennettava yhteensopivaan Milleteknikin tuotteeseen.
Vaihtoehto sopii
24 V virtalähde Milleteknikiltä, jossa vähintään yksi vapaa (24 V) kuormalähtö.
Määräykset ja sertifioinnit
EMC: | EMC-direktiivi 2014/30EU |
Sähkö: | Pienjännitedirektiivi: 2014/35/EU |
CE: | CE-direktiivi 765/2008 |
Ympäristö | REACH: Tuote on REACH-asetuksen (EY) N:o 1907/2006 mukainen. RoHS: Tuote on RoHS-direktiivin 2011/65/EU mukainen lisäyksineen. SCIP: rekisteröity soveltuvin osin EU:n jätedirektiivin (2008/98/EY) nojalla. Sähkö- ja elektroniikkalaiteromu: Tuote sisältää sähkökomponentteja tai johdotuksia, ja se kuuluu sähkö- ja elektroniikkalaiteromun direktiivin (2012/19/EU) soveltamisalaan. Käyttöiän päättyneet tuotteet on palautettava kierrätyskeskukseen Paristot: Jos tuote toimitetaan paristojen mukana, se kuuluu akkuasetuksen (2023/1542) soveltamisalaan. Vanhentuneet paristot on poistettava tuotteesta ja palautettava kierrätyskeskukseen |
Konedirektiivi | Tuote on osa sähköjärjestelmiä, siihen sovelletaan asiaankuuluvia sähkö- ja turvallisuusdirektiivejä eikä se ole konedirektiivin (2006/42/EY) mukainen kone. |
Ekosuunnittelu | Milleteknikin tuotteet on tarkoitettu ammattikäyttöön, joten ne eivät kuulu suoraan ekosuunnitteluasetuksen (EU 2019/1782) soveltamisalaan. Koska jotkin komponentit voidaan kattaa, paljastamme kuitenkin asiaankuuluvia tietoja antaaksemme asiakkaillemme luottamuksen valintoihinsa |
Nimellisarvo | Tehokkuus (%)[a] | Valmiustilan kulutus, tyypillinen (W): | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1. Lisävarusteet, laajennus- tai valinnaiset kortit, jotka eivät itse muuta energiaa, vaan vain ohjaavat, valvovat tai jakelevat sitä, eivät kuulu ekosuunnitteludirektiivin soveltamisalaan | |||||||||||||||||||||||||||||||||||||||||||||||||
-! | 0,01 W | ||||||||||||||||||||||||||||||||||||||||||||||||
[a] Nimelliskuormituksella. | |||||||||||||||||||||||||||||||||||||||||||||||||
Takuu
Valmistus, käyttöikä, ympäristövaikutukset ja kierrätys
Valmistaja Milleteknik Partillessa, Ruotsissa.
Tietoja näistä tiedoista
Emme vastaa mahdollisista virheistä. Tietoja voidaan muuttaa ilman ennakkoilmoitusta. Tämä käännös ei ole kielen- tai faktatarkistettu, eikä sitä tule käyttää mitoituksen tai laskelmien pohjana. Tarkista aina tiedot ruotsinkielisestä alkuperäisversiosta. |
Julkaisupäivä 2026-07-13
